РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ H87M ASROCK

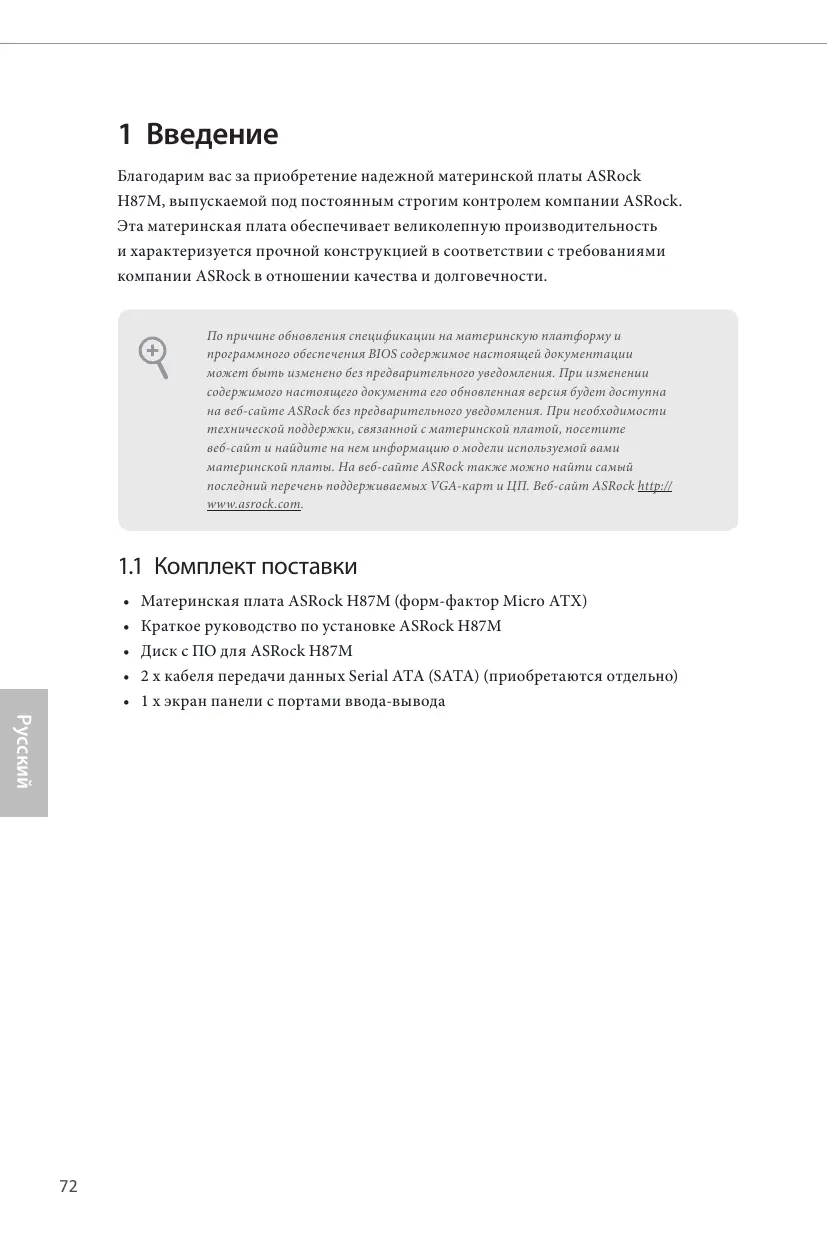

1 Введение Благодарим вас за приобретение надежной материнской платы ASRock H87M, выпускаемой под постоянным строгим контролем компании ASRock. Эта материнская плата обеспечивает великолепную производительность и характеризуется прочной конструкцией в соответствии с требованиями компании ASRock в отношении качества и долговечности. По причине обновления спецификации на материнскую платформу и программного обеспечения BIOS содержимое настоящей документации может быть изменено без предварительного уведомления. При изменении содержимого настоящего документа его обновленная версия будет доступна на веб-сайте ASRock без предварительного уведомления. При необходимости технической поддержки, связанной с материнской платой, посетите веб-сайт и найдите на нем информацию о модели используемой вами материнской платы. На веб-сайте ASRock также можно найти самый последний перечень поддерживаемых VGA-карт и ЦП. Веб-сайт ASRock http:// www.asrock.com.

1.1 Комплект поставки • • • • •

Материнская плата ASRock H87M (форм-фактор Micro ATX) Краткое руководство по установке ASRock H87M Диск с ПО для ASRock H87M 2 х кабеля передачи данных Serial ATA (SATA) (приобретаются отдельно) 1 х экран панели с портами ввода-вывода

1.2 Спецификация Платформа

• Форм-фактор Micro ATX • Использование только твердотельных конденсаторов

• Поддержка процессоров 4-го поколения Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Celeron® в исполнении LGA1150 • Система питания 4 • Поддержка технологии Intel® Turbo Boost 2.0

• Intel® H87 • Поддержка Intel® Small Business Advantage 2.0

• Двухканальная память DDR3 • 2 х гнездо DDR3 DIMM • Поддержка модулей памяти DDR3 1600/1333/1066 NonECC Unbuffered • Максимальный объем системной памяти: 16 Гб (см. «ПРЕДОСТЕРЕЖЕНИЕ») • Поддержка Intel® Extreme Memory Profile (XMP)1.3/1.2

• Поддержка выходных сигналов Intel® HD Graphics Builtin Visuals и VGA возможна только при использовании процессоров со встроенными графическими процессорами. • Поддержка Intel® HD Graphics Built-in Visuals: Intel® Quick Sync Video с AVC, MVC (S3D) и MPEG-2 Full HW Encode1, Intel® InTruTM 3D, Intel® Clear Video HD Technology, Intel® InsiderTM, Intel® HD Graphics 4600 • Pixel Shader 5.0, DirectX 11.1 • Максимальный объем совместно используемой памяти: 1792 Мб • Три выхода VGA: D-Sub, DVI-D и HDMI • Поддержка работы с тремя мониторами • Поддержка технологии HDMI с максимальным разрешением до 1920x1200 при 60 Гц

1 x PCI Express 3.0 x16 гнезд (PCIE1: режим x16) 1 x PCI Express 2.0 x16 гнезд (PCIE2: режим x4) 2 x гнездо PCI Поддержка AMD Quad CrossFireXTM и CrossFireXTM

• Поддержка DVI-D с максимальным разрешением до 1920x1200 при 60 Гц • Поддержка D-Sub с максимальным разрешением до 1920x1200 при 60 Гц • Поддержка Auto Lip Sync, Deep Color (12bpc), xvYCC и HBR (High Bit Rate Audio) по HDMI (необходим HDMIсовместимый монитор) • Поддержка функции HDCP через порты DVI-I и HDMI • Поддержка воспроизведения Full HD 1080p Blu-ray (BD) через порты DVI-D и HDMI

• 7.1-канальный звук высокой четкости HD Audio с защитой данных (аудиокодек Realtek ALC892) • Поддержка Premium Blu-ray Audio

Запоминающие устройства

• 6 x разъем SATA3 6,0 Гб/с, поддержка RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 12 и Intel Smart Response Technology), NCQ, AHCI и «горячая» замена

1 x PS/2 для клавиатуры 1 x D-Sub 1 x DVI-D 1 x HDMI 1 x оптический выходной SPDIF 4 x USB 2.0 4 x USB 3.0 1 x RJ-45 для ЛВС с СИД (СИД ACT/LINK и МИД SPEED) Разъемы HD Audio: задние динамики / центральный динамик / сабвуфер / линейный вход / передние динамики / микрофон

• • • • • • • • • • • • • •

1 x колодка IR 1 x колодка порта принтера 1 x колодка СОМ-порта 1 x колодка для датчика вскрытия корпуса 1 x колодка ТРМ 2 x разъем для вентилятора ЦП (1 х 4-контактный, 1 х 3-контактный) 2 x разъема для вентилятора корпуса (1 х 4-контактный, 1 х 3-контактный) 1 x разъем для вентилятора блока питания (3-контактный) 1 х разъем питания АТХ (24-контактный) 1 x 8-контактный разъем питания 12 В 1 x аудиоразъем на передней панели 1 x выходной разъем SPDIF 2 x колодки USB 2.0 (поддержка 4 портов USB 2.0) 1 x колодка USB 3.0 (поддержка 2 портов USB 3.0)

• 64 Мб AMI UEFI Legal BIOS с поддержкой многоязычного ГИП • Совместимость с управлением энергопотреблением по ACPI 1.1 • Поддержка SMBIOS 2.3.1 • Регулировка напряжений ЦП, DRAM, PCH 1,05 В, PCH 1,5 В

• Драйвера, утилиты, антивирусное ПО (демоверсия), CyberLink MediaEspresso 6.5 (демоверсия), браузер и панель инструментов Google Chrome, Start8, Intel® Extreme Tuning Utility (IXTU)

Контроль оборудования

• Датчик температуры ЦП/корпуса • Тахометр вентиляторов ЦП/корпуса/блока питания • Малошумящий вентилятор ЦП/корпуса (с автоматической регулировкой оборотов по температуре ЦП) • Управление оборотами вентилятора ЦП/корпуса • Технология определения вскрытия корпуса

• Контроль напряжения: +12 В, +5 В, +3,3 В, ЦП Vcore

• Microsoft® Windows® 8 / 8 64-разрядная / 7 / 7 64-разрядная

• FCC, CE, WHQL • Совместимость с ErP/EuP (необходим блок питания, соответствующий стандарту ErP/EuP)

* Д ля получения дополнительной информации об изделии посетите наш веб-сайт: http://www.asrock.com

Следует учитывать, что разгон процессора, включая изменение настроек BIOS, применение технологии Untied Overclocking Technology и использование инструментов разгона независимых производителей, сопряжен с определенным риском. Разгон процессора может повлиять на стабильность системы или даже привести к повреждению ее компонентов и устройств. Вы выполняете разгон процессора на ваш собственный риск и за свой счет. Мы не несем ответственность за возможный ущерб, вызванный разгоном процессора.

В связи с ограничением при работе под 32-разрядной ОС Windows® фактический объем памяти может быть меньше 4 Гбайт. Для 64-разрядных ОС Windows® таких ограничений нет. Для использования той памяти, которую ОС Windows® не может использовать, используйте ASRock XFast RAM.

1.3 Установка перемычек Установка перемычек показана на рисунке. При установке колпачковой перемычки на контакты перемычка «замкнута». Если колпачковая перемычка на контакты не установлена, перемычка «разомкнута». На рисунке показана 3-контактная перемычка с замкнутыми контактами 1 и 2 при установке на них колпачковой перемычки.

Перемычка сброса настроек CMOS (CLRCMOS1) (См. стр. 1, № 14)

CLRCMOS1 используется для удаления данных CMOS. Чтобы сбросить и обнулить параметры системы на настройки по умолчанию, выключите компьютер и извлеките отключите кабель питания от источника питания. Подождите 15 секунд и перемычкой замкните контакты 2 и 3 на CLRCMOS1 на 5 секунд. Не сбрасывайте настройки CMOS сразу после обновления BIOS. При необходимости сбросить настройки CMOS сразу после обновления BIOS сначала перезагрузите систему, а затем выключите компьютер перед сбросом настроек CMOS. Учтите, что пароль, дата, время и профиль пользователя по умолчанию сбрасываются только в том случае, если извлечь батарею CMOS.

Сброс настроек CMOS может привести к определению вскрытию корпуса. Чтобы обнулить запись предыдущего определения вскрытия корпуса, используйте параметр Clear Status (Обнулить состояние) BIOS.

1.4 К олодки и разъемы, расположенные на материнской плате Расположенные на материнской плате колодки и разъемы перемычками НЕ являются. НЕ устанавливайте на эти колодки и разъемы колпачковые перемычки. Установка колпачковых перемычек на эти колодки и разъемы может вызвать неустранимое повреждение материнской платы.

Колодка системной панели (9-контактная, PANEL1) (См. стр. 1, № 15)

Подключите расположенные на корпусе выключатель питания, кнопку перезагрузки и индикатор состояния системы к этой колодке в соответствии с распределением контактов, приведенным ниже. Перед подключением кабелей определите положительный и отрицательный контакты.

PWRBTN (кнопка питания): Подключение кнопки питания, расположенной на передней панели корпуса. Можно настроить порядок выключения системы с использованием кнопки питания. RESET (кнопка перезагрузки): Подключение кнопки перезагрузки системы, расположенной на передней панели корпуса. Нажмите кнопку перезагрузки, чтобы перезапустить компьютер, если он завис и нормальный запуск невозможен. PLED (светодиодный индикатор питания системы): Подключение индикатора состояния, расположенного на передней панели корпуса. Светодиодный индикатор горит, когда система работает. Когда система находится в режиме ожидания S1/S3, светодиод мигает. Когда система находится в режиме ожидания S4 или выключена (S5), светодиод не горит. HDLED (светодиодный индикатор работы жесткого диска): Подключение светодиодного индикатора работы жесткого диска, расположенного на передней панели корпуса. Светодиодный индикатор горит, когда жесткий диск выполняет считывание или запись данных. Передняя панель может быть разной на разных корпусах. В основном передняя панель включает в себя кнопку питания, кнопку перезагрузки, светодиодный индикатор питания, светодиодный индикатор работы жесткого диска, динамик и т. д. При подключении передней панели к этой колодке правильно подключайте провода к контактам.

Эти шесть разъемов SATA3 предназначены для подключения кабелей SATA внутренних запоминающих устройств для передачи данных со скоростью до 6,0 Гб/с.

Колодки USB 2.0. (9-контактная, USB6_7) (См. стр. 1, № 17) (9-контактная, USB8_9) (См. стр. 1, № 18)

Кроме четырех портов USB 2.0 на панели ввода-вывода на материнской плате также есть две колодки. Каждая колодка USB 2.0 может поддерживать два порта.

Колодка USB 3.0 (19-контактная, USB3_2_3) (См. стр. 1, № 12)

Кроме четырех портов USB 3.0 на панели вводавывода на материнской плате также есть одна колодка. Каждая колодка USB 3.0 может поддерживать два порта.

Аудиоколодка передней панели (9-контактная, HD_ AUDIO1) (См. стр. 1, № 25)

Эта колодка предназначена для подключения аудиоустройств к передней аудиопанели.

Разъемы Serial ATA3 (SATA_0: см. стр.1, № 9) (SATA_1: (См. стр. 1, № 10) (SATA_2: (См. стр. 1, № 13) (SATA_3: см. стр.1, № 11) (SATA_4: (См. стр. 1, № 8) (SATA_5: (См. стр. 1, № 7)

1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема, но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу сигналов HDA. Инструкции по установке системы см. в этом руководстве и руководстве на корпус. 2. При использовании аудиопанели AC’97 подключите ее к аудиоколодке передней панели, как указано далее: A. Подключите Mic_IN (MIC) к MIC2_L. B. Подключите Audio_R (RIN) к OUT2_R, Audio_L (LIN) к OUT2_L. C. Подключите провод заземления (GND) к контакту заземления (GND). D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого разрешения. При использовании аудиопанели AC’97 их подключать не нужно. E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic панели управления Realtek и отрегулируйте параметр Recording Volume (Громкость записи).

Колодка динамика корпуса (4-контактная, SPEAKER1) (См. стр. 1, № 16)

Предназначена для подключения динамика корпуса.

Выходной разъем SPDIF (2-контактный, SPDIF_ OUT1) (См. стр. 1, № 26)

Подключите разъем SPDIF_OUT карты HDMI VGA к этой колодке при помощи кабеля.

Разъемы для вентиляторов корпуса и блока питания (4-контактный, CHA_ FAN1) (См. стр. 1, № 19)

Предназначены для подключения кабелей разъемов вентиляторов и подключения черного провода к заземлению.

(3-контактный, CHA_ FAN2) (См. стр. 1, № 27) (3-контактный, PWR_ FAN1) (См. стр. 1, № 4)

Разъемы вентиляторов ЦП (4-контактный, CPU_ FAN1) (См. стр. 1, № 2)

Эта материнская плата снабжена 4-контактным разъемом для малошумящего вентилятора ЦП. Если вы собираетесь подключить 3-контактный вентилятор процессора, подключайте его к контактам 1-3.

(3-контактный, CPU_ FAN2) (См. стр. 1, № 3)

Разъем питания АТХ 12 В (8-контактный, ATX12V1) (См. стр. 1 № 1)

Эта материнская плата снабжена 24-контактным разъемом питания АТХ. Чтобы использовать 20-контактный разъем питания ATX, подключите его вдоль контакта 1 и контакта 13.

Эта материнская плата снабжена 8-контактным разъемом питания АТХ 12 В. Чтобы использовать 4-контактный разъем питания ATX, подключите его вдоль контакта 1 и контакта 5.

Колодка инфракрасного модуля (5-контактная, IR1) (См. стр. 1, № 23)

Эта колодка поддерживает дополнительную беспроводную передачу и прием сигналов инфракрасного модуля.

Колодка последовательного порта (9-контактная, COM1) (См. стр. 1, № 22)

Колодка COM1 поддерживает подключение модуля последовательного порта.

Разъем питания АТХ (24-контактный, ATXPWR1) (См. стр. 1, № 6)

Эта материнская плата поддерживает технологию определения вскрытия корпуса по снятию верхней части корпуса. Для этой технологии необходим корпус с функцией определения вскрытия.

Колодка ТРМ (17-контактная, TPMS1) (См. стр. 1, № 20)

Этот разъем обеспечивает поддержку системы Trusted Platform Module (TPM), которая способна обеспечить надежное хранение ключей, цифровых сертификатов, паролей и данных. Система ТРМ также повышает уровень сетевой безопасности, защищает цифровые идентификаторы и обеспечивает целостность платформы.

Колодка порта принтера (25-контактная, LPT1) (См. стр. 1, № 21)

Это — интерфейс для подключения кабеля порта принтера, обеспечивающий удобное подключение устройств печати.

Колодка для датчика вскрытия корпуса (2-контактная, CI1) (См. стр. 1, № 24)
