H87M - Placa madre ASROCK - Manual de uso y guía de instrucciones gratis

Tipo de producto	Placa base Micro ATX
Chipset	Intel H87
Socket	LGA 1150
Procesadores compatibles	Procesadores Intel Core de 4ª generación
RAM	4 x DIMM DDR3, hasta 32 GB, 1600/1333 MHz
Slots de expansión	1 x PCIe 3.0 x16, 2 x PCIe 2.0 x1
Puertos USB	6 x USB 3.0, 4 x USB 2.0
Conectividad de red	1 x LAN (Gigabit Ethernet)
Audio	Codec de audio 7.1 CH HD
Dimensiones	24.4 cm x 24.4 cm
Peso	Aproximadamente 1.5 kg
Alimentación	Conector ATX de 24 pines, 4 pines para CPU
Funciones principales	Soporte para overclocking, tecnología Intel Smart Response
Mantenimiento y limpieza	Verificar regularmente el polvo, limpiar con un paño suave
Piezas de repuesto y reparabilidad	Compatible con muchos componentes estándar, piezas fácilmente reemplazables
Información de seguridad	Usar en un entorno seco, evitar sobrecargas eléctricas

Preguntas frecuentes - H87M ASROCK

¿Cómo actualizar el BIOS de la placa base ASROCK H87M?

Puede actualizar el BIOS descargando la versión más reciente desde el sitio oficial de ASROCK. Luego, copie el archivo en una memoria USB, reinicie su computadora, ingrese al BIOS presionando la tecla apropiada (generalmente F2 o DEL), y use la herramienta de actualización del BIOS para seleccionar el archivo en la memoria USB.

¿Qué tipos de memoria RAM son compatibles con la placa base ASROCK H87M?

La placa base ASROCK H87M es compatible con memoria DDR3. Soporta hasta 32 GB de RAM con velocidades de hasta 1600 MHz.

¿Cómo resolver un problema de visualización en la placa base ASROCK H87M?

Primero, verifique que la tarjeta gráfica esté correctamente instalada y que todos los cables estén bien conectados. También intente restablecer el BIOS quitando la batería de la placa base durante unos minutos. Si el problema persiste, pruebe con otra tarjeta gráfica o con otro monitor.

¿Por qué mi computadora no arranca con la placa base ASROCK H87M?

Asegúrese de que todos los cables de alimentación estén correctamente conectados, incluyendo el cable de alimentación principal y el cable CPU. Verifique también que la RAM y el procesador estén bien instalados. Si el problema persiste, intente arrancar con un mínimo de componentes (una sola barra de RAM, sin dispositivos externos).

¿Cómo ajustar los parámetros de overclocking en la placa base ASROCK H87M?

Acceda al BIOS reiniciando su computadora y presionando F2 o DEL. Busque la sección 'OC Tweaker' para ajustar los parámetros de overclocking. Asegúrese de comprender bien los riesgos del overclocking y de monitorear las temperaturas de su sistema.

¿Qué tipo de procesador puedo usar con la placa base ASROCK H87M?

La placa base ASROCK H87M es compatible con procesadores Intel de 4ª generación (Socket LGA 1150), como las series Core i7, i5 e i3.

¿Cómo desinstalar y reinstalar los controladores para la placa base ASROCK H87M?

Para desinstalar los controladores, vaya al Panel de control, luego a 'Programas y características', encuentre los controladores ASROCK y desinstálelos. Para reinstalar, descargue los últimos controladores desde el sitio oficial de ASROCK y siga las instrucciones de instalación.

¿Qué hacer si el sistema no reconoce el disco duro en ASROCK H87M?

Verifique que el disco duro esté correctamente conectado a los puertos SATA de la placa base. Acceda al BIOS para ver si el disco es detectado. Si no es así, pruebe otro puerto SATA o otro cable. También puede probar el disco duro en otra computadora.

¿Cómo verificar la temperatura de la placa base ASROCK H87M?

Puede verificar la temperatura de la placa base en el BIOS, en la sección 'Hardware Monitor'. También puede usar software de terceros como HWMonitor o Core Temp una vez que el sistema operativo esté iniciado.

MANUAL DE USUARIO H87M ASROCK

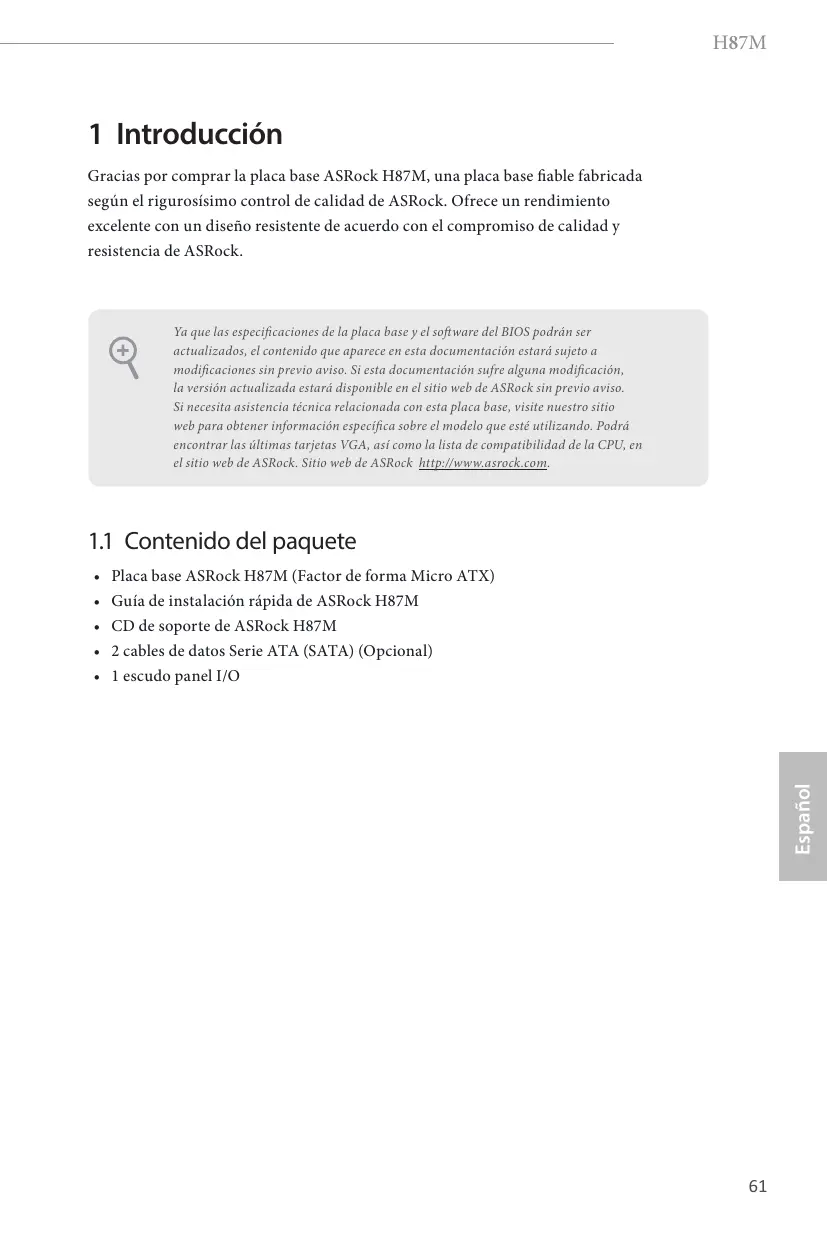

Gracias por comprar la placa base ASRock H87M, una placa base fiable fabricada según el rigurosístico control de calidad de ASRock. Ofrece un rendimiento excellente con un Diseño resistente de acuerdo con el compromiso de calidad y resistencia de ASRock.

Ya que las specifications de la plac base y el software del BIOS podran ser actualizados, el contenido que aparece en esta documento está sujeto americanas. Si esta documentacion sufle una modifica tion, la versionactualizaestara disponible en el situ web de ASRock sin previo asio. Si necesita assistencia Tecnica relacionada con this plac base, visite nthosto sitio web para obtener informacion espefica sobre el modelo que esteutilizingdo. Podra encontrarlas ultimas tarjetas VGA, asi como la lista de compatibilidad de la CPU, en el situ web de ASrock. Sitio web de ASrock http://www.asrock.com.

1.1 Contenso del paquete

• Placa base ASRock H87M (Factor de forma Micro ATX)
• Guía de instalación<rápida de ASRock H87M
  CD de soporte de ASRock H87M
• 2 cables de datos Serie ATA (SATA) (Optional)
  1 escudo panel I/O

1.2 Especillasiones

Plataforma	• Factor de forma Micro ATX • Diseño de los Condensadores: All Solid
CPU	• Compatible con 4.ª Generación de Intel® Core™ i7 / i5 / i3 / Xeon® / Pentium® / Celeron® en paquete LGA1150Diseño de 4 fases de alimentación • Compatible con la Tecnología de Intel® Turbo Boost 2.0
Conjunto de chips	• Intel® H87 • Compatible con Intel® Small Business Advantage 2.0
Memoria	• Tecnología de memoria de Doble Canal DDR3 • 2 ranuras DDR3 DIMM • Compatible con memoria no-ECC, sin búfer DDR3 1600/1333/1066 • Capacidad máximo de la memoria del sistema: 16GB (consulte la ADVERTENCIA) • Compatible con Extreme Memory Profile (XMP)1.3/1.2 de Intel®
Ranura de expansión	• 1 ranura PCI Express 3.0 x16 (PCIE1: modo x16) • 1 ranura PCI Express 2.0 x16 (PCIE2: modo x4) • 2 ranuras PCI • Compatible con AMD Quad CrossFireX™ y CrossFireX™
Gráficos	• La Tecnología visual integrada de gráficos HD de Intel® y las salidas de VGA son compatibles únicamente con procesadores con GPU integrado. • Compatible con la Tecnología visual integrada de gráficos HD de Intel®: Intel® Quick Sync Video con AVC, MVC (S3D) y MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Intel® Clear Video HD Technology, Intel® Insider™, Intel® HD Graphics 4600 • Pixel Shader 5.0, DirectX 11.1 • Memoria partida Máxima: 1792MB • Tres.optiones de salute VGA: D-Sub, DVI-D y HDMI • Compatible con monitors triples • Compatible con Tecnología HDMI con Máima resolution hasta 1920x1200 @ 60Hz
	Compatible con DVI-D con máima resolution hasta 1920x1200 @ 60Hz Compatible con D-Sub con máima resolution hasta 1920x1200 @ 60Hz Compatible con Auto Lip Sync, Deep Color (12bpc), xvYCC y HBR (audio de alta velocidad de bits) con HDMI (require un monitor compatible con HDMI) Compatible con funciona HDCP con puertos DVI-D y HDMI Compatible con reproducción Blu-ray (BD) Full HD de 1080p con puertos DVI-D y HDMI
Audio	7.1 Audio CH HD con Protección de contenido (Realtek ALC892 Audio Codec) Compatible con audio Blu-ray Premium
LAN	1 LAN Gigabit PCIE 10/100/1000 Mb/s Qualcomm® Atheros® AR8171 Compatible con la Tecnología de seguridad en internet Wake On Qualcomm® Atheros* Compatible con Wake-On-LAN Compatible con Ethernet de consumo eficiente de energia 802.3az Compatible con PXE
Panel trasero I/O	1 puerto de teclado PS/2 1 puerto D-Sub 1 puerto DVI-D 1 puerto HDMI 1 puerto de salute SPDIF optica 4 puertos USB 2.0 4 puertos USB 3.0 1 puerto LAN RJ-45 con LED (ACT/LINK LED y SPEED LED) Conector de audio HD: Altavoz trasero / Central / Graves / Entrada de linea / Altavoz frontal / Micrófono
Almac-nacimiento	Los 6 connectores SATA3 de 6,0 Gb/s, compatibles con RAID (RAID 0, RAID 1, RAID 5, RAID 10, Tecnología Rapid Storage 12 de Intel y Tecnología Smart Response de Intel), NCQ, AHCI y “Hot Plug”
Conectores	1 casingal IR 1 casingal de puerto de impresión 1 casingal de puerto COM 1 casingal de intrusión de chasis 1 casingal TPM 2 connectores de ventilador de la CPU (1 de 4 pines y 1 de 3 pines) 2 connectores de ventilador del chasis (1 de 4 pines y 1 de 3 pines) 1 conector de ventilador de alimentación (de 3 pines) 1 conector de alimentación ATX de 24 pines 1 conector de alimentación de 12V de 8 pines 1 conector de audio del panel frontal 1 conector de calidad SPDIF 2 CZabales USB 2.0 (compatible con 4 puertos USB 2.0) 1 casingal USB 3.0 (compatible con 2 puertos USB 3.0)
Característica del BIOS	BIOS legal UEFI AMI de 64Mb compatible con interfazGRAMa de usuario multilingüe Eventos de reactivación conformes con ACPI 1.1 Compatible con SMBIOS 2.3.1 Multiajuste de voltaje de CPU, DRAM, PCH 1,05V, PCH 1,5V
CD de soporte	Controladores, Utilidades, Software AntiVirus (Version de pruneba), Version de pruneba de CyberLink MediaEspresso 6.5, Explorador y Barra de herramrientas de Google Chrome y Start8, Intel® Extreme Tuning Utility (IXTU)
Monitor del hardware	Método de sensor de temperature de la CPU/Chasis Tacómetro del ventilador de alimentación/CPU/Chasis Ventilador silencioso de la CPU/Chasis (permite ajustar automatistically la velocidad del ventilador del chasis mediante la temperature de la CPU) Control multivelocuidad del ventilador de la CPU/Chasis Detección de CUBIERTA ABIERTA
	Control del voltaje: +12V, +5V, +3,3V, CPU Vcore

so

• Compatible con Microsoft Windows 8 / 8 de 64 bits / 7 / 7 de 64 bits

Certificaciones

FCC,CE,WHQL
- Compatible con ErP/EuP (requirete toma de alimentacion compatible con ErP/EuP)

• Para Obtener más información acerca del producto, visite nuestro Sitio web: http://www.asrock.com

Tenga en cuenta que existen ciertos ríegos relacionados con el overclocking (sobreaceleración), incluyendo el ajuste de la configuración del BIOS, aplicando la Tecnología overclocking no vinculada o realizando las herramrientas de overclocking de三等奖 parte. El overclocking podía afectar la calidad de su sistemas o inclujo dañar los componentes y dispositivos de su sistemas. Si lo realiza, todos los ríegos y gastos derivados del overclocking seront de su entera responsableidad. No nos hacemos responsables de posibles daños producidos por el overclocking.

Debido a las limitaciones, elensa real de la memoria podra ser inferior a 4GB para reserved空間 para el uso del sistemas en sistemas operativos Windows" de 32 bits. Los@sitemas operativos Windows" de 64 bits no tienen estas limitaciones. Podra utiliser XFast RAM de ASRock para usar la memoria que Windows" no pueda utiliser.

1.3 Instalación de los puentes

La instalación muestra como deben instalarse los puentes. Cuando la taps de puente se coloca en los pines, el puente queda "Corto". Si no coloca la taps de puente en los pines, el puente queda "Abierto". La ilustración muestra un puente de 3 pines bajo pin 1 y pin 2 son "Cortos" cuando se coloca una tapa de puente en"These 2 pines.

Short

Open

Puente de borrado de

CMOS

(CLRCMOS1)

CLRCMOS1 le permite borrar los datos del CMOS. Para borrar y restablecer los parámetros del sistemas a los values predeterminados de instalación, apague el ordinador y descenthuche el cable de alimentación de la toma de alimentación. Después de esperar 15 segundos, utilise un tapa de puente para acortar el pin2 y el pin3 en el CLRCMOS1 durante 5segundos. Sin embargo, no borre el CMOS justo après de que haya actualizzato el BIOS. Si necesita borrar el CMOS cuando acumbe deactualizar el BIOS, deben arrancar el sistemas primero y, a continuacion,deferé apagarlo antes de que realice el borrado del CMOS. Tenga en cuenta que la contraseña, la Fecha, la hora y el perfil de usuario predeterminado seran eliminados únicamente si se retina la pila del CMOS.

Si borra el CMOS,oulda detectarse la cubierta abierta. Ajuste la option del BIOS "Clear Status" (Borrar estado) para borrar el registrar del estado de intrusion anterior del chasis.

1.4 Conectores y cabezas incorporedos

LosCabezalesyconectoresincorporadosNOsonpuentes.NO coloquetapasdepuente sobreestoscabezalesyconectores.Sicolocatapasdepuentesobreloscabezales y conectoresdañaradeformapermanentelaplaca base.

Cabezal del panel del
sistema

(PANEL1 de 9 pines) (consulte la pag.1, N.° 15)

Conecte el interruptor de alimentacion, restablezca el interruptor y elindicador del estado del systemadel chasisalosvaloresde este cabezal,segun los valores asignados a los pines como se indica a continuacion.Cerciorese de cualesson los pines positivos y los negativos antes de conectar los cables.

PWRBTN (Interruptor de alimentacion):

conectelo al interruptor de alimentacion del panel frontal del chasis. Debera configurar la forma en la que su sistemas se apagara mediante el interruptor de alimentacion.

RESET (Interruptor de reseteo):

conectelo al interruptor de reseteo del panel frontal del chasis. Pulse el interruptor de reseteo para resetear el ordinador si este está bloqueado y no se pueda reinecer de forma normal.

PLED (Indicator LED de alimentacion del sistema):

conectelo al indicator del estado de la alimentacion del panel frontal del chassis. El indicator LED permanece encendido cuando el systema está functioning. El indicator LED parpadea cuando el systema secciona en estado de suspENSION S1/ S3. El indicator LED se apaga cuando el systema secciona en estado de suspENSION S4 o está apagado (S5).

HDLED (Indicator LED de activités en el disco duro):

conectelo al indicator LED de activités en el disco duro del panel frontal del chasis. El indicator LED permanece encendido cuando el disco duro está leyendo oscribiendo datos.

El Diseño del panel frontal pueda ser diferente dependiendo del chasis. Un modulo de panel frontal consta principalmente de: interruptor de alimentación, interruptor de reseteo, indicator LED de alimentación, indicator LED de activités en el disco duro, altovoz, etc. Cuando conecte su modulo del panel frontal del chasis a este cabezal, asegúrese de que las asignaciones de los cables y los pines coinciden correctamente.

consulte la pag.1, N.° 13)

(SATA_3:

consulte la pag.1,N.°8)

(SATA_5:

consulte la pag.1, N.° 7)

5

SATA-2 SATA-3

Estos seis conectores

SATA3 son compatibles con cables de datos SATA

para dispositivos de

almacenamento interno con una velocidad de

transferencia de datos de\ hasta 6,0 Gb/s.

Cabezales USB 2.0

(USB6_7 de 9 pines)

Además de cuatro puertos

USB 2.0 en el panel I/O,

esta placabasecontiene

dos cabezales. Cada

cabezal USB 2.0 admite

dos puertos.

Cabezal USB 3.0

(USB3_2_3 de 19 pines)

Además de cuatro puertos

USB 3.0 en el panel I/O,

esta placabase contiene

un cabezal. Cada cabezal

USB 3.0 admite dos

puertos.

Cabezal de audio del

panel frontal

(HD AUDIO1 de 9 pines)

de audio al panel de audio

frontal.

1. El Audio de Alta Definencia (HDA, en ingles) es compatible con el método de sensor de conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para que pueda funciona correctamente. Siga las instrucciones que se indicaten en nuestro manual y en el manual del chasis para instalar su sistemas.
2. Si utilizes un panel de audio AC'97, instalelo en el cebazal de audio del panel frontal siguiendo los siguientes pasos:

A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L.
C. Conecte Ground (conexión a tierra) (GND) a Ground (GND).
D. MIC_RET y OUT_RET se utilizes únicamente para el panel de audio HD. No es requisiteo que los connecte en el panel de audio AC'97.
E. Para activar el micrófono frontal, vaya a la Fiona "micrófono frontal" (FrontMic) en el panel de control de Realtek y ajuste el "Volumen de grabación" (Recording Volume).

Cabezal de altavoces del chasis

(SPEAKER1 de 4 pines) (consulte la pag.1, N.° 16)

DUMMY SPEAKER

Conecte el altovoz del chasis a este cebazal.

Conector de salute SPDIF (SPDIF_OUT1 de 2 pines) (consulte la pag.1, N.° 26)

SPDIFOUT

Conecte el conector SPDIF_OUT de una tarjeta VGA HDMI a este cazal con un cable.

Conectores del ventilador de alimentacion y del chasis

(CHA_FAN1 de 4 pines) (consulte la pag.1, N.o 19)

CHA_FAN_SPEED

Conecte los cables del ventilador a los conectores del ventilador y haga coincidir el cable negro con el pin de connexion a tierra.

(CHA_FAN2 de 3 pines) (consulte la pag.1,N.°27)

(PWR_FAN1 de 3 pines) (consulte la pag.1, N.°4)

PWR FAN SPEED

Conectores del ventilador de la CPU

(CPU_FAN1 de 4 pines) (consulte la pág.1, N.° 2)

(CPU_FAN2 de 3 pines) (consulte la pag.1, N.° 3)

Esta placacabasedontene unconectordeventilador (ventiladorsilencioso) de CPU de4pines.Sitiene pensandoconectarun ventiladordeCPUde3 pines,conecteloalPin1-3.

Conector de alimentacion ATX

(ATXPWR1 de 24 pines) (consulte la pag.1, N.° 6)

Esta placac base contiene un conector de alimentacion ATX de 24 pines. Para utiliser una toma de alimentacion ATX de 20 pines, conectela en los Pines del 1 al 13.

Conector de alimentacion ATX de 12V

(ATX12V1 de 8 pines) (consulte la pag1 N.° 1)

Esta placabase contiene un conector de alimentacion ATX de 12V y8 pines. Para utiliser una toma de alimentacion ATX de 4 pines, conectela en los Pines del 1 al 5.

Cabezal de modulo infrarrojo

(IR1 de 5 pines)

Este c眩al admite un modulo infrarrojo optional de transmisión y Reception inalámbrico.

Cabezal de puerto serie (COM1 de 9 pines)

(consulte la pag.1,N.°22)

Este cuestional COM1 admite un modulo de puerto serie.

Cabezal de intrusion de chasis

(CI1 de 2 pines)

Esta plac a base es compatible con la func iOn de detectiOn de CUBIERTA ABIERTA que detecta si se ha退市ado la cubierta del chasis. esta func iOn require un chasis disenado para la detec tion de intrusion del chasis.

Cabezal TPM

(TPMS1 de 17 pines)

(consulte la pag.1, N.° 20)

Este conector es compatible con el sistema Módulo de Plataforma Segura (TPM, en ingles), que pueda almacenar de forma segura claves,certificados digitales, contraseñas y datos.Un sistema TPM tambiénediaa augmentar la seguridad en la red, protege identidades digitales y garantiza la integridad de la plataforma.

Cabezal de puerto de impresión

(LPT1 de 25 pines)

Esta es una interfaz para el cable del puerto de impresión que permite una coma:idad conexión de dispositivos de impresión.
