| ประเภทผลิตภัณฑ์ | ไขควงมุมอุตสาหกรรมไร้สาย |
| ยี่ห้อ | Bosch |
| รุ่น | BT-ANGLE EXACT 6 Professional |
| แรงดันไฟฟ้าปกติ | 9.6 V |
| ประเภทแบตเตอรี่ | NiMH, 2.6 Ah |
| ช่วงแรงบิด | 1.5 – 6 Nm |
| ความเร็วรอบขณะไม่มีโหลด | 650 รอบ/นาที |
| ทิศทางการหมุน | ขวาและซ้าย |
| หัวจับเครื่องมือ | หัวจับแบบรวดเร็ว 1/4" หรือสี่เหลี่ยมตัวผู้ |
| น้ำหนัก (ตาม EPTA) | 1.0 kg |
| ขนาด (ยาว x กว้าง x สูง) | ประมาณ 250 x 60 x 180 มม. (ประมาณการ) |
| ระดับการป้องกัน | IP 20 |
| เทคโนโลยีไร้สาย | Bluetooth® class 2, ระยะ 10 ม. |
| ฟังก์ชันหลัก | การขันและคลายเกลียวพร้อมแรงบิดปรับได้, คลัตช์หยุด, การส่งข้อมูลไร้สาย, ไฟ LED |
| การแสดงผล LED | สถานะแบตเตอรี่, การขัน OK/ไม่ OK, การเชื่อมต่อ Bluetooth |
| แหล่งจ่ายไฟ | แบตเตอรี่ NiMH 9.6 V ถอดได้ (แนะนำที่ชาร์จ AL 2450 DV) |
| อุณหภูมิการใช้งาน | -20 °C ถึง +50 °C |
| อุณหภูมิการชาร์จ | 0 °C ถึง +35 °C |
| การบำรุงรักษาและทำความสะอาด | ทำความสะอาดช่องระบายอากาศ, หล่อลื่นเฟืองและคลัตช์เป็นระยะ |
| ความปลอดภัย | ป้องกันการสตาร์ทซ้ำ, ล็อกการเริ่มทำงาน, ข้อควรระวังด้านความปลอดภัยทางไฟฟ้าและกลไก |
| อะไหล่และการซ่อมแซม | อุปกรณ์เสริมที่มี: หัวมุม, หัวจับ, แบตเตอรี่, ที่ชาร์จ; ซ่อมโดยศูนย์บริการ Bosch |
| ข้อมูลทั่วไป | ใช้งานระดับมืออาชีพในสภาพแวดล้อมอุตสาหกรรม, ต้องใช้สถานีฐาน EXAConnecT |
คำถามที่พบบ่อย - BTANGLE EXACT 6 Professional BOSCH
คำถามของผู้ใช้เกี่ยวกับ BTANGLE EXACT 6 Professional BOSCH
0 คำถาม เกี่ยวกับอุปกรณ์นี้ ตอบคำถามที่คุณรู้หรือถามของคุณเอง
ถามคำถามใหม่เกี่ยวกับอุปกรณ์นี้
ดาวน์โหลดคำแนะนำสำหรับ ไขควง ในรูปแบบ PDF ฟรี! ค้นหาคู่มือของคุณ BTANGLE EXACT 6 Professional - BOSCH และนำอุปกรณ์อิเล็กทรอนิกส์ของคุณกลับมาใช้งาน ในหน้านี้มีเผยแพร่เอกสารทั้งหมดที่จำเป็นสำหรับการใช้งานอุปกรณ์ของคุณ BTANGLE EXACT 6 Professional ของแบรนด์ BOSCH.
คู่มือผู้ใช้ BTANGLE EXACT 6 Professional BOSCH

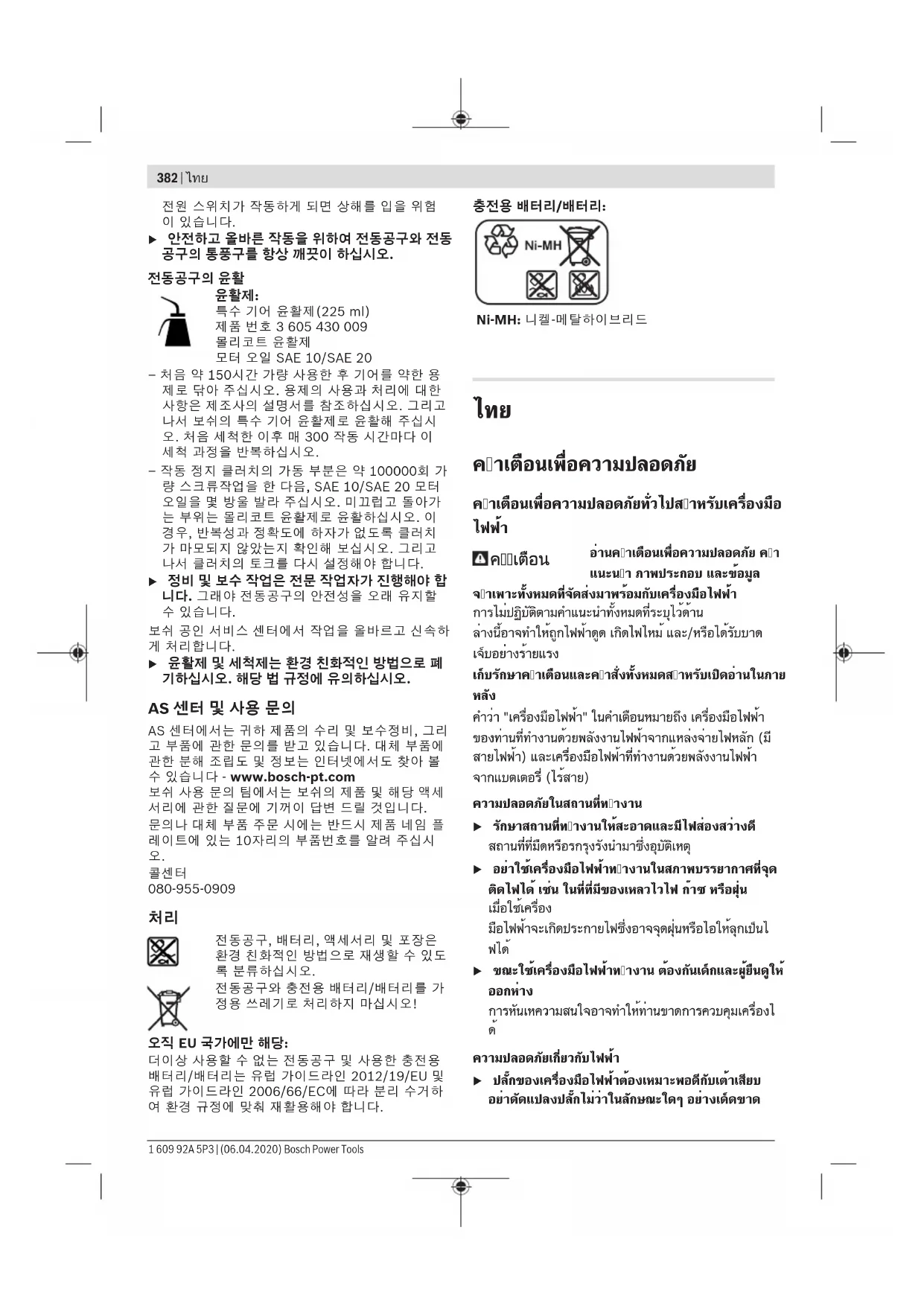

th หนังสือคผิจการใช้งานฉบับ
FJHUU
คาเดือนเพื่อความปลอดภัย
คาเตือนเพื่อความปลอดภัยหัวไปสำหรับเครื่องมือไฟฟ้า
คําเดือน
อ่านคําเตือนเพื่อความปลอดภัย คํา แนะนํา ภาพประกอบ และข้อมูล
จําเพาะหั้งหมดที่จัดส่งมาพร้อมกับเครื่องมือไฟฟ้า
การไม่ปฏิบัติตามคำแนะนำทั้งหมดที่ระบุไวด้าน
ล่างนี้อาจทำให้ถูกไฟฟ้าดูด เกิดไฟใหม่ และ/หรือได้รับบาด เจ็บอย่างร้ายแรง
เก็บรักษาค intraเตือนและค intraสั่งหั้งหมดส intraหรับเปิดอ่านในภาย หลัง
ค่าว่า "เครื่องมือไฟฟ้า" ในค่าเตือนหมายถึง เครื่องมือไฟฟ้าของท่านที่ทํางานด้วยพลังงานไฟฟ้าจากแหล่งจ่ายไฟหลัก (มีสายไฟฟ้า) และเครื่องมือไฟฟ้าที่ทํางานด้วยพลังงานไฟฟ้าจากแบตเตอรี่ (ไร้สาย)
ความปลอดภัยในสถานที่ทํางาน
▶ รักษาสถานที่ tinyงานให้สะอาดและมีไฟส่องสว่างดี สถานที่ที่มีตหรือกรุงรังน่ามาซึ่งอุบัติเหตุ
▶ อย่าใช้เครื่องมือไฟฟ้าทางานในสภาพบรรยายกาสที่จุด ติดไฟได้ เช่น ในที่มีของเหลวไวไฟ ถ้าช หรือผุ่น เมื่อใช้เครื่อง
มือไฟฟ้าจะเกิดประกายไฟซึ่งอาจจุดผุ่นหรือไอไหลุกเป็นไฟได้
▶ ขณะใช้เครื่องมือไฟฟ้าทางาน ต้องกันเต็กและผู้ยืนตุให้ออกห่าง
การหันเหตุวมสนใจอาจทำให้ท่านขาดการควบคุมเครื่องได้
ความปลอดภัยเกี่ยวกับไฟฟ้า
▶ ปลักของเครื่องมือไฟฟ้าต้องเหมาะสมพอดีกับเต้าเสียบอย่าตัดแแปลงปลักไม่ว่าในลักษณะใดๆ อย่างเด็ดขาด
อย่าใช้ปลักพ่วงต่อใดๆ กับเครื่องมือไฟฟ้าที่มีสายดิน ปลักที่ไม่ตัดแปลงและเต้าเสียบที่เข้ากันช่วยลดความ เสียงจากการลูกไฟฟ้าดด
▶ หลักเสี่ยงอยู่าให้ร่างกายสัมผัสกับพื้นผิวที่ต่อสายดินหรือ
ลงกราวด์ไว่ เช่น ห่อ เครื่องทําความร้อน เตา และตู้
เย็น จะเสี่ยงอันตรายจากการลูกไฟฟ้าดูดมาก
ขึ้นหากกระแสไฟฟ้าวิ่งผ่านร่างกายของท่านลงดิน
▶ อย่าให้เครื่องมือไฟฟ้าถูกฝนหรืออยู่ในสภาพเปียกซื้น
หากน้ําเข้าในเครื่องมือไฟฟ้า จะเพิ่มความเสี่ยงจากการ
ถูกไฟฟ้าดุด
▶ อย่าใช้สายไฟฟ้าในทางที่ผิด อย่าใช้สายไฟฟ้าเพื่อยก
ดึง หรือออกปลักเครื่องมือไฟฟ้า กันสายไฟฟ้าออกห่าง
จากความร้อน น้ํามัน ขอบแหลมคม หรือชิ้นส่วนที่
เคลื่อนที่ สายไฟฟ้าที่ข่ารุดหรือพันกันยุ่งเพิ่มความ
เลี่ยงจากการลูกไฟฟ้าดูด
▶ เมื่อใช้เครื่องมือไฟฟ้าทํางานกลางแจ้ง ให้ใช้สายไฟ
ต่อที่เหมาะสม栏หรับการใช้งานกลางแจ้ง การใช้สาย
ไฟต่อที่เหมาะสม栏หรับงานกลาง
แจ้งช่วยลดอันตรายจากการลูกไฟฟ้าดูด
▶ หากไม่สามารถหลักเสี่ยงการใช้เครื่องมือไฟฟ้าทปางาน ในสถานที่เปียกซึ้นได้ ให้ใช้สวิ
หช์ตัดวงจรเมื่อเกิดการรั่วไหลของไฟฟ้าจากสายดิน
(RCD) การใช้สวิทช์ตัดวงจรเมื่อเกิดการรั่ว
ไหลของไฟฟ้าจากสายดินช่วยลดความเสี่ยงต่อการถูกไฟฟ้า
าดูด
ความปลอดภัยของบุคคล
▶ ท่านต้องอยู่ในสภาพเตรียมพร้อม ระมัตระวังในสิ่งที่
ท่านกล้าลังทําอยู่ และมีสดิขณะใช้เครื่องมือไฟฟ้าทํางาน
อย่าใช้เครื่องมือไฟฟ้าขณะที่ท่านกล้าลังเหนื่อย หรืออยู่
กายได้การครอบงําของตุทธิ์ของยาเสพติด
แอลกอฮอล์ และยา เมื่อใช้เครื่องมือไฟฟ้าทํางาน
ในชั่วนาทีที่ท่านขาดความเอาใจใส่อาจทําให้บุคคลบาด
เจ็บอย่างรุนแรงใด
ใช้อุปกรณ์ปกป้องร่างกาย ส่วนแวนตาป้องกันเสมอ อุปกรณ์ปกป้อง เช่น หน้ากกันผ่น รองเท้ากันลื่น หมวก แข็ง หรือประบหูกันเสียงตั้งที่ใช้ตามความเหมาะสมกับ สภาพการที่างาน จะลดการบาดเจ็บทางร่างกาย
▶ บ้องกันการติดเครื่องโดยไม่ตั้งใจ ตรวจสอบให้แน่ใจ
ว่าสวิทย์อยู่ในตําแหน่งปิดก่อนเชื่อมต่อเข้ากับแหล่ง
จ่ายไฟ และ/หรือแบตเตอรี่แพ็ค ยกหรือถือเครื่องมือ
การถือเครื่องโดยใช้นั่วทั่วที่สวิทย์ หรือเสียบพลัง
ไฟฟ้าขณะสวิทย์เปิดอยู่ อาจ单品ใบสู่อุบดิเหตุ์ที่ร้ายแรงได้
▶ นาเครื่องมือปรับแต่งหรือประแจงปากตายออกก่อนเบิด
สวิทย์เครื่องมือไฟฟ้า เครื่องมือหรือประแจงปาก
ตายที่วางอยู่กับส่วนของเครื่องที่กําลังหมุนจะทําให้บุคคลบ าดเจ็บได้
▶ อย่าเอ็อมไกลเกินไป ตั้งทํายืนที่มั่นคงและวางน้ําหนักให้สมดุลตลอดเวลา ในลักษณะนี้ท่านสามารถควบคุมเครื่องมือไฟฟ้าในสถานการณ์ที่ไม่คาดคิดได้ดีกว่า
▶ แต่งกายอย่างเหมาะสม对企业ใช่เสื้อผ้าหลวงหรือส่วนเครื่องประดับ เอาผมและเสื้อผ้าออกห่างจากขันส่วนที่เคลื่อนที่ เลื้อผ้าหลวง เครื่องประดับ และผม ยาวอาจเข้าใบติดในขันส่วนที่เคลื่อนที่
▶ หากเครื่องมือไฟฟ้ามีข้อเชื่อมต่อกับเครื่องดูดผุ่นหรือ
เครื่องเก็บ-spง ให้ตรวจสอบให้แน่ใจว่าใดเชื่อมต่อและ
ใช้งานอย่างลูกต้อง การใช้อุปกรณ์ดูด
ผุ่นช่วยลดอันตรายที่เกิดจากผุ่นใด
▶ เมื่อใช้งานเครื่องบ่อยครั้งจะเกิดความคุ้นเคย อย่าให้ความคุ้นเคยทําให้ท่านเกิดความชะล่าใจและละเลยกฎหมายพ์ต้านความปลอดภัยในการใช้งานเครื่อง การทํางานอย่างไม่ระมัดระวังอาจทวาให้เกิดการขาดเจ็บอย่างร้ายแรงภายในเสี่ยววินาที
การใช้และการดูแลรักษาเครื่องมือไฟฟ้า
อย่างฝืนกล้าสังเครื่องมือไฟฟ้า ใช้เครื่องมือไฟฟ้าที่ถูกต้องตรงตามลักษณะงานของท่าน เครื่องมือไฟฟ้าที่ถูกต้องจะทปางานได้ดี
กว่าและปลอดภัยกว่าในระดับสมรรถภาพที่ออกแบบไว้
อย่าใช้เครื่องมือไฟฟ้าล้าสวิหซ์ไม่สามารถเปิดปิดได้
เครื่องมือไฟฟ้าที่ไม่สามารถควบคุมการเปิดปิดด้วยสวิ
ทซ์ได้ เป็นเครื่อง
มือไฟฟ้าที่ไม่ปลอดภัยและต้องส่งช่อมแซม
▶ ก่อนปรับแต่งเครื่องเปลี่ยนอุปกรณ์ประกอบ หรือเก็บ
เครื่องเข้าที่ ต้องลอดปลั้งออกจากแหล่งจ่ายไฟ และ/
หรือลอดแบตเตอรี่แพ็คออกจากเครื่องมือไฟฟ้าหาก
ถอดออกใต้
มาตรการป้องกันเพื่อความปลอดภัยนี้ช่วยลดความ
เสี่ยงจากการติดเครื่องโดยไม่ได้ดังใจ
▶ เมื่อเลิกใช้งานเครื่องมือไฟฟ้า ให้เก็บเครื่องไว้ในที่ที่
เด็กหยิบไม่ถึง และไม่อนุญาตให้ยุคคลที่ไม่คุ้นเคยกับ
เครื่องหรือยุคคลที่ไม่ได้อ่านคําแนะนาฯเหล่านี้ใช้เครื่อง
เครื่องมือไฟฟ้าเป็นของอันตรายหากตกอยู่ในมือของผู้
ใช้ที่ไม่ได้รับการฝึกฝน
▶ บํารงรักษาเครื่องมือไฟฟ้าและอุปกรณ์ประกอบ ตรวจสอบชิ่นส่วนที่เคลื่อนที่ว่าวางไม่ตรงแนวหรือติดขัดหรือไม่ ตรวจหาการแตกหักของชั้นส่วนและสภาพอื่นใดที่อาจมีผลต่อการทํางานของเครื่องมือไฟฟ้า หากซํารุดต้องส่งเครื่องมือไฟฟ้าไปช่อมแซมก่อนใช้งานอุบัติเหตุหลายอย่างเกิดขึ้นเนื่องจากดูแลรักษาเครื่องไม่ดีพอ
384|ไทย
รักษาเครื่องมือตัดให้คมและสะอาด
หากบุ marginalรักษาเครื่องมือที่มีชอบตัดแหลมคมอย่างถูกต้อง
จะสามารถตัดได้สิ้นไม่ติดขัดและความคุมได้ง่ายกว่า
ใช้เครื่องมือไฟฟ้า อุปกรณ์ประกอบ เครื่องมือ และอุปกรณ์อื่นๆ ตรงตามคําแนะนําเหล่านี้ โดยคํานิ่งถึง เช่นไขการห่างานและงานที่จะหน้า การใช้เครื่องมือไฟฟ้าทํางานที่ต่างไปจากวัตถุประสงค์การใช้งานของเครื่อง อาจนําใบสุสถานการณ์ที่เป็นอันตรายได้
▶ ดูแลตามจับและพื้นผิวจับให้แห่งสะอาด และปราศจาก
ครบน้ํามันและจาระบี ด้ามจับและพื้นผิว
จับที่สื่นทบาให้หยิบจับได้ไม่ปลอดภัย
และไม่สามารถควบคุมเครื่องมือในสถานการณ์ที่ไม่คาดคิด
การใช้และการดูแลรักษาเครื่องที่ใช้แบตเตอร์
▶ ชาร์จไฟใหม่ด้วยเครื่องชาร์จที่บริษัทผู้ผลิตระบุไว้ เท่านั้น เครื่องชาร์จที่เหมาะสมาหรับชาร์จแบตเตอรี่แพ็คประเภทหนึ ง หากน intraไปชาร์จแบตเตอรี่แพ็คประเภทอื่น อาจเกิดไฟ ใหม่ได้
ใช้เครื่องมือไฟฟ้าเจพาะกับแบตเตอรี่แพ็คที่กําหนดไว้ เท่านั้น การใช้แบตเตอรี่แพ็คประเภทอื่นเสี่ยงต่อการเกิดไฟ ใหม่หรือบาดเจ็บ
▶ เมื่อไม่ใช้งานแบตเตอรี่แพ็ค ให้เก็บไว้ห่างวัตถุที่เป็นโลหะอื่นๆ เช่น คลิปหนีบกระดาษ เหรียญ ทุญแจ ตะปู สกรู หรือวัตถุที่เป็นโลหะขนาดเล็กอื่นๆ ที่สามารถเชื่อมต่อชั่วหนึ่งไปยังอีกชั่วหนึ่งได้ การลัดวงจรของชั่วแบตเตอรี่อาจทวาให้เกิดการใหม่หรือไฟลูกได้
▶ หากใช้แบตเตอรี่อย่างอาจมีของเหลวไหลออกมาจากแบตเตอรี่ได้ ให้หลีกเลี่ยงการสัมผัส หากสัมผัสโดย บังเอิญ ให้ใช้นบําล้าง หากของเหลวเช้าตา ให้ข้อความ ช่วยเหลือจากแพทย์ด้วย ของเหลวที่ไหลอกมาจากแบตเตอรี่อาจฟ้าให้เกิดอาการ คันหรือแสนผิวหนังได้
▶ อย่าใช้แบตเตอรี่แพ็คหรือเครื่องมือที่ชารุตหรือ ตัดแปลง แบตเตอรี่ที่ชารุตหรือตัดแปลงอาจแสดงอาการที่ไม่สามารถ ราคาเตาได้ ส่งผลให้เกิดไฟใหม่ ระเบิด หรือความ เสี่ยงต่อการได้รับบาดเจ็บ
▶ อย่าให้แบตเตอรี่แพ็คหรือเครื่องมือสัมผัสไฟหรืออุณหภูมิที่สูงเกินไป หากล้มผัสไฟหรืออุณหภูมิที่สูงกว่า 130 °C อาจฟ้าให้เกิดการระเบิดได้
▶ ปฏิบัติตามคําแนะนําเกี่ยวกับการชาร์จหั้งหมด และต้องไม่ชาร์จแบตเตอรี่แพ็คหรือเครื่องมือ นอกช่วงอุณหภูมิที่กําหนดในคําแนะนํา การ ชาร์จแบตเตอรี่อย่างไม่ลูกวิธีหรือนอกช่วงอุณหภูมิที่กําหน
ด อาจทําให้แบตเตอรี่เสียหายและเพิ่มความเสี่ยงต่อการ เกิดไฟใหม่
การบริการ
▶ ส่งเครื่องมือไฟฟ้าของท่านเข้ารับบริการจากช่าง
ซ่อมที่มีคุณสมบัติเหมาะสม โดยใช้อะไหล่ที่เหมือน
กันเท่านั้น ในลักษณะนี้ทานจะแน่ใจได้ว่าเครื่อง
มือไฟฟ้าอยู่ในสภาพที่ปลอดภัย
▶ อย่างรัฐนิยมต่อแต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แตื่อคุณย์บริการที่ได้
รับอนุญาติการบริการรัฐนิยมต่อแต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่แต่ไม่นัน
คาเตือนเพื่อความปลอดภัยสำหรับไขควง
▶ เมื่อทํางานในบริเวณที่สกรุจาจสัมผัสสายไฟฟ้าที่ช่อนอยู่ต้องจับเครื่องมือไฟฟ้าตรงพื้นผิวจับที่ทุมัฒนวน ทางลกรุสัมผัสสายที่ “มีกระแสไฟฟ้า” ไหลผ่าน จะฟ้าให้ขึ้นส่วนโลหะที่ไม่ได้ทุมฉวนของเครื่องมือไฟฟ้าเกิด “มีกระแสไฟฟ้า” ด้วย และส่งผลให้ผู้ใช้งานเครื่องลูกไฟฟ้าดุดได้
ใช้เครื่องตรวจสอบจับที่เหมาะสมเพื่อตรวจสอบหาสายไฟฟ้าหรือท่อสาธารณูบโภคที่อาจช่อนอยู่ในบริเวณหางานหรือติดต่อบริษัพสาธารณูบโภคในพื้นที่เพื่อขอความช่วยเหลือ การสัมผัสกับสายไฟฟ้าอาจทฯาให้เกิดไฟใหม่หรือลูกไฟฟ้าดูด การทฯาให้ท่อแก่ซเลียหายอาจทฯาให้เกิดระเบิด การเจาะเข้าในท่อน้ํา ทฯาให้ทรัพย์สินเสียหาย
▶ จับเครื่องมือไฟฟ้าให้แน่น ขณะขันสกรุเข้าและคลายออก อาจเกิดแรงบิดสะท้อนช่วงสั้นๆ อย่างรุนแรงใด
ยิตขันงานให้แน่น การยืดขันงานด้วยเครื่องหนีบหรือแทน จับจะมั่นคงกว่าการยืดด้วยมือ
▶ รอให้เครื่องมือไฟฟ้าหยุดสนิทก่อนวางเครื่องลงบนพื้น เครื่องมือที่ใส่อยู่อาจติดขัดและCe TA ให้สูญเสียการ ควบคุมเครื่องมือไฟฟ้า
▶ เมื่อแบตเตอรี่ชาารุคและนาใบใช้งานอย่างไม่ลูกต้องอาจมีにしてเหยfeedbackมาได้ แบตเตอรี่อาจเผาใหม่หรือระเบิดได้ให้สูดอากาศบริสุทธิ์และไปพบแพทย์ในกรณีเจ็บปวด にしてเหยอาจ Pastাให้ระบบหายใจระคายเคือง
▶ อย่าเปิดแบตเตอรี่ อันตรายจากการลัดวงจร
วัตถุที่แหลมคม ต. ย. เช่น ตะปุหรือไขดวง หรือแรง กระทําภายนอก อาจทําให้แบตเตอรี่เสียหายได้ สิ่งเหล่า นี้osaicทําให้เกิดการลัดวงจรภายในและแบตเตอรี่ใหม่ มี ควัน ระเบิด หรือร้อนเกินไป
ใช้แบตเตอรี่แพ็คเฉพาะในผลิตภัณฑ์ของผู้ผลิตเท่านั้น ในลักษณะนี้ แบตเตอรี่แพ็คจะได้รับการปกป้องจากการใช้ งานเกินกล้าลังซึ่งเป็นอันตราย
ปกป้องแบตเตอรี่จากความร้อน รวมหั้ง ต. ย. เช่น จากการลูกแสงแตดส่องต่อเนื่อง จากไฟ สิ่งสกปรกล น้ํา และความชั้น อันตรายจากการระเบิดและการลัดวงจร
▶ บิดสวิทย์เครื่องมือไฟฟ้าทันทีหากเครื่องมือติดขัด ให้ เตรียมพร้อมสาหรับปฏิกิริยาแรงบิดสูงซึ่งเบ้นเหตุให้ เกิดการดึกลับ เครื่องมือจะติดขัดเมื่อเครื่องมือไฟฟ้าถูกใช้ งานเกินกบาลังหรือเครื่องมือถูกปับอตอยู่ในชั้นงาน
ค๖เตือน
ผุ่นที่เกิดขึ้นในระหว่างการขัด เลื่อย เจียร เจาะ และกิจกรรมที่คล้ายคลิง สามารถส่งผลให้เกิดโรคมะเร่ง ท่อความพิการต่อทารกใน ครรภ์ หรือหาให้กลายพันธุ์ สารบางจภาพกที่อยู่ในผ่านเหล่านี้ คือ:
ตะก้วในสีและน้ํามันชัดเจ้าที่มีตะก้วผสมเป็นหลัก；ผลกซิลิกาในอิฐ ปุนซีเมนต์ และงานก่ออิฐอื่นๆ；สารหนูและโครเมตในไม่ที่ผ่านกระบวนการทางเคมี ความเสียงต่อการเจ็บป่วยขึ้นอยู่กับความถี่ที่ทานสัมผัสกับสารเหล่านี้ เพื่อลดความเสียงทานควร fortางานเฉพาะในห้องที่ระบายอากาศได้ดีและรวมใส่อุปกรณ์ป้องกันที่เหมาะสม (ต. ย. เช่น อุปกรณ์ป้องกันระบบหายใจที่ออกแบบเป็นพิเศษที่สามารถกรองแม้แต่อนุภาคผุ่นที่เล็กที่สุดออกไปได้)
หลักเสี่ยงการติดเครื่องโดยไม่ตั้งใจ ตรวจสอบให้แน่ใจ
ว่าสวิทช์เปิด-บิดอยู่ในตパートแหน่งบิดก่อนใส่แบตเตอรี่
แพ็ค การถือเครื่องมือไฟฟ้าโดยใช้นี้วหัวที่ลวิทช์เปิด-บิด
หรือการใส่แบตเตอรี่แพ็คเข้าในเครื่องมือไฟฟ้าที่เบิดสวิทช์
อยู่อาจนาไปสู่อุบัติเหตุ
ใช้เฉพาะเครื่องมือไม่มีตําหนิและไม่สึกหรอเท่านั้น
ตัวอย่าง เช่น เครื่องมือที่มีจุดบทกรุงอวจแตกหักได้ และ
ทําให้เกิดการบาดเจ็บและความเสียหายต่อทรัพย์สิน
▶ เมื่อใส่เครื่องมือ ต้องตรวจสอบให้น่าใจว่าใดส่วนเครื่องมือเข้าในด้วยจับเครื่องมืออย่างมั่นคงแล้วหากเครื่องมือไม่ได้เชื่อมต่อกับด้วยจับเครื่องมืออย่างแน่นหนา เครื่องมืออาจหลุดหลวงและไม่สามารถควบคุมได้อีกต่อไป
ระมัดระวังเมื่อขันสกรูต้วยา Valueเข้าเนื่องจากเสี่ยงต่อการ
ลื่นไกล หั้งนี้ขึ้นอยู่กับประเภทของสรุและเครื่องมือที่
ใช้ สกรูต้วยามักควบคุมได้ยาก และ
จะเกิดอันตรายหากเครื่องมือลื่นไกลขณะขันและทป่าให้บาด
เจ็บได้
▶ ให้คํานิ่งถึงทิศทางการหมุนที่ตั้งไว้อ่อนเปิดสวิทย์เครื่องมือไฟฟ้า ตัวอย่าง เช่น หากต้องการคลายสกรุ่ออกและทิศทางการหมุนลูกตั้งไว้เห็นเข้า ในกรณีเซ็นนี้เครื่องมือไฟฟ้าอาจเกิดแรงบิดสะท้อนอย่างรุนแรงได้
▶ อย่าใช้เครื่องมือไฟฟ้านี้เป็นสว่านเจาะ เครื่องมือไฟฟ้าที่มีคลัดซ์หยุดทางานไม่ได้ออกแบบไว้สำหรับทางานเจาะ
คลัตซ์อาจหยุดทางานโดยอัตโนมัติและไม่มีการเตือนล่วงหน้า
ระวัง! การใช้เครื่องมือไฟฟ้าพร้อม Bluetooth® อาจ รบกวนอุปกรณ์และเครื่องมืออื่นๆ เครื่องบิน และ อุปกรณ์ทางการแพทย์ (เช่น เครื่องกระตุ้นห้าใจ เครื่อง ช่วยฟัง) นอกจากนี้ยังอาจเกิดความเสียหายต่อคนและ สัตว์ในบริเวณใกล้เคียงด้วย อย่าใช้เครื่องมือไฟฟ้า พร้อม Bluetooth® ใกล้อุปกรณ์ทางการแพทย์ สถานี บริการน้ํามัน โรงงานสารเคมี พื้นที่ที่มีบรรษากาศเสี่ยง ต่อการระเบิด และพื้นที่ปฏิบัติการระเบิด อย่าใช้เครื่อง มือไฟฟ้าพร้อม Bluetooth® ในเครื่องบิน หลักเสี่ยง การทํางานเป็นระยะเวลานานตรงบริเวณใกล้ร่างกาย โดยตรง
เครื่องหมายข้อความ Bluetooth และโลกเบ็น เครื่องหมายการค้าจดทะเบียนและเบ็นกรรมสิทธิ์ของ Bluetooth SIG, Inc. บริษัท Robert Bosch Power Tools GmbH ได้รับใบอนุญาตใช้งานเครื่องหมาย ข้อความ/โลกใต้กล่าวแล้ว
รายละเอียดผลิตภัณฑ์และข้อมูล
הִרָהּוֹת
อ่านค่าเตือนเพื่อความปลอดภัยและค่า แนะน้ําหั้งหมด การไม่ปฏิบัติตามค่าเตือนและ ค่าสั่งอาจเป็นสาเหตุไหลูกไฟฟ้าดูด เกิดไฟใหม่ และ/หรือได้รับบาดเจ็บอย่างรายแรง
กรุณาดูภาพประกอบในส่วนหน้าของคู่มือการใช้งาน
ประโยชน์การใช้งานของเครื่อง
ระบบการขันสกรุ BT-EXACT/BT-ANGLEEXACT และ EXAConnect ใช้สาหรับขันและคลายสกรุ และขันแน่นและคลายน้อตในพิสัยมิติและสมรรถนะที่กําหนดไว้ ระบบนี้ไม่ได้มีไว้เพื่อบันทึกแรงบิดหรือมุมหมุนของการขันสกรุ
ระบบการขันสกรุช่วยให้สามารถส่งข้อมูลการขันสกรุแบบไร้สายได้โดยใช้ Bluetooth® wireless technology สัญญาณ ตกลง และไม่ตกลง (การขันลูกต้อง/ไม่ลูกต้อง)
ของไขควบไร้สายสปารับอุตสาทกรรม ซีรีส์ BT-EXACTและ BT-ANGLEEXACT จะลูกส่งไปยังสถานีฐาน
EXAConnect ถ้าไม่มีสถานีฐาน EXAConnect จะไม่สามารถใช้งานไขควบซีรีส์ BT-EXACT และ BT-ANGLEEXACT: ไขควบจะลูกล้อคไว้เมื่อจัดส่ง และ สามารถปลดล้อคไต้ด้วยสถานีฐาน EXAConnect เท่านั้น อ่านและปฏิบัติตามคู่มือการใช้งานของสถานีฐาน EXAConnect ก่อนอื่นให้เปิดใช้งานสถานีฐาน EXAConnect
386|ไทย
ส่วนประกอบที่แสดงภาพ
ลําดับเลขของส่วนประกอบผลิตภัณฑ์อ้างถึงส่วน ประกอบของเครื่องที่แสดงในหน้าภาพประกอบ
(1) เครื่องมือ (ต. ย. เช่น ลูกบ้อกซ์)
(2) ด้ามจับเครื่องมือ
(3) หัวขันมุมฉาก
(4) ประจำปากตายขนาด 27 มม.
(5) พื้นราบส intraหรับประแจบนหน้าแปลนหัวมุมฉาก
(6) ประจำปากตายขนาด 22 มม.
(7) แผ่นเลือนสำหรับเลือกแรงบิดล่วงหน้า
(8) ห่วงแขวน
(9) ไฟแสดงผล LED ควบคุมการขัน
(10) ไฟแสดงผล LED Bluetooth®
(11) ไฟแสดงผล LED สภาพแบตเตอร์
(12) สวิทช์เบิด-บิด
(13) สวิทช์เปลี่ยนทิศทางการหมุน
(14) ช่องยืดสำหรับหวงแขวน
(15) ที่ยิด LED
(16) พื้นราบสีาหรับประจบนปลอกเกลียวต่อก้าน
(17) แป้นปลดล้อคแบตเตอรี่
(18) แบตเตอรี่ที่มีจุดสัมผัส APT
(19) แหวนเครื่องหมาย
(20) ไฟส่องบริเวณทปางาน
(21) เครื่องซาร์จ
(22) ปลักไฟ
(23) ไฟแสดงผลสีเขียว LED ที่เครื่องชาร์จแบตเตอรี่
(24) ไฟแสดงผลสีแดง LED ที่เครื่องซาร์จแบตเตอรี่
(25) หัวจับดอกชนิดเปลี่ยนเร็ว
(26) เครื่องมือปรับ
(27) ประจำขันหกเหลี่ยม
(28) หน้าปัดปรับ
(29) แหวนกันหลุด
(30) ช่องในเปลือกครอบเครื่อง
(31) ด้ามจับ (พื้นผิวจับหุ้มฉนวน)
อุปกรณ์ประกอบที่แสดงภาพหรืออธิบายไม่รวมอยู่ในการ
จัดส่งมาตรฐาน
กรุณาดูอุปกรณ์ประกอบทั้งหมดในรายการแสดงอุปกรณ์ประกอบของเรา
ข้อมูลทางเทคนิค
| ไข (^) ไร ร สาย ส า พร ัม ยุ ต สา ห ภ ร ร มBT-EXACT | 2467 | ||||
| หมายเลขสินค้า | 0602491433 | 0602491437 | 0602491431 | 0602491439 | |
| พิลัยการปรับแรงบิด | นิวตันเมตร | 0.5-2 | 1-41-61.5-7 | ||
| ความเร็วรอบเดินตัวเปล่า n_0 | นาที ^1 | 600 ^A) | 900 ^A) | 600 ^A) | 150 ^A) |
| แรงดันไฟฟ้าพิกัด | โวลท์9.69.69.69.6 | ||||
| ทิศทางการหมุน | ΩΩ | ΩΩ | ΩΩ | ΩΩ | |
| ด้ามจับเครื่องมือ | หัวจับดอกชนิดเปลี่ยนเร็ว ^1/4" | หัวจับดอกชนิดเปลี่ยนเร็ว ^1/4" | หัวจับดอกชนิดเปลี่ยนเร็ว ^1/4" | หัวจับดอกชนิดเปลี่ยนเร็ว ^1/4" | |
| ระบบต่อประสานข้อมูล (ไร้ลาย) | Bluetooth®wireless technologyระดับ2(เวอร์ชั่น1.2) | ||||
| ระยะการส่งสูงสุด | ม.10101010 | ||||
| น้ําหนักตามระเบียบการ EPTA-Procedure 01:2014 | กก.0.800.800.800.80 | ||||
| อุณหภูมิโดยรอบที่แนะน้ําเมื่อซาร์จ | °C0...+350...+350...+350...+35 | ||||
| อุณหภูมิโดยรอบที่อนุญาตเมื่อใช้งาน ^B) และระหว่างการเก็บรักษา | °C-20...+50-20...+50-20...+50-20...+50 | ||||
ไทย|387
| ไขดวงไร้สายสําหรับอุตสาหกรรมBT-EXACT | 2467 | ||
| ย่านความถี่ใช้งาน | เมKCะเยิร์ทช | 2402-2480 2402-2480 2402-2480 2402-2480 | |
| กําลังส่ง สูงสุด | มิลลิวัตต์ | 0.5 0.5 0.5 0.5 | |
| ระดับการคุมกัน | IP 20 IP 20 IP 20 IP 20 | ||
A) ตําเนินการวัด ณ อุณหภูมิ 20-25 °C พร้อมแบตเตอรี่ 2 607 335 681.
B) สมรรถภาพจะน้อยลงที่อุณหภูมิ <0 °C
| BT-EXACT | |||
| หมายเลขลินค้า | 0 602 491 443 | 0 602 491 435 | 0 602 491 441 |
| พิลัยการปรับแรงบิด | นิวตันเมตร | 1.5-8 | 1.5-9 1.5-12 |
| ความเร็วรอบเดินตัวเปล่า n_0 | นาที ^1 | 650^A) | 350^B) |
| แรงดันไฟฟ้าพิกัด | โวลท์12 9.6 12 | ||
| ทิศทางการหมุน | |||
| ด้ามจับเครื่องมือ | หัวจับดอกชนิดเปลี่ยนเร็ว ^1/4" | หัวจับดอกชนิดเปลี่ยนเร็ว ^1/4" | หัวจับดอกชนิดเปลี่ยนเร็ว ^1/4" |
| ระบบต่อประสานข้อมูล (ไร้สาย) | Bluetooth® wireless technology ระดับ 2 (เวอร์ชั่น 1.2) | ||
| ระยะการส่ง สูงสุด | ม. 10 10 10 | ||
| น้ําหนักตามระเบียบการ EPTA-Procedure 01:2014 | กก. 0.90 0.80 0.90 | ||
| อุณหภูมิโดยรอบที่แนะน้ําเมื่อซาร์จ | °C 0 ... +35 0 ... +35 0 ... +35 | ||
| อุณหภูมิโดยรอบที่อนุญาตเมื่อใช้งาน ^C) และระหว่างการเก็บรักษา | °C -20 ... +50 -20 ... +50 -20 ... +50 | ||
| ย่านความถี่ใช้งาน | เมKCะเยิร์ทช | 2402-2480 | 2402-2480 |
| กําลังส่ง สูงสุด | มิลลิวัตต์ | 0.5 0.5 0.5 | |
| ระดับการคุ้มกัน | IP 20 | IP 20 | IP 20 |
A) ดําเนินการวัด ณ อุณหภูมิ 20-25 °C พร้อมแบตเตอรี่ 2 607 335 683.
B) ดําเนินการวัด ณ อุณหภูมิ 20-25 °C พร้อมแบตเตอรี่ 2 607 335 681.
C) สมรรถภาพจะน้อยลงที่อุณหภูมิ <0 °C
388|ไทย
| เครื่องขันน้อยมุนจากไร้สายสําหรับอุตสาหกรรมBT-ANGLEEXACT | 236 | |||
| หมายเลขสินค้า | 0602491647 | 0602491656 | 0602491652 | |
| พิลัยการปรับแรงบิด | นิวตันเมตร | 0.7-2 | 0.7-3 | 1.5-6 |
| ความเร็วรอบเดินตัวเปล่า n_0 | นาที | 110^ | 420^ | 650^ |
| แรงดันไฟฟ้าพิกัด | โวลท์9.69.69.6 | |||
| ทิศทางการหมุน | ΩΩ | ΩΩ | ΩΩ | |
| ด้านจับเครื่องมือหัวขันมุมจาก(ลั่งชื่อแยกต่างหาก) | หัวจับดอกชนิดเปลี่ยนเร็ว ^1/4 "■1/4"■3/8"○1/4" | หัวจับดอกชนิดเปลี่ยนเร็ว ^1/4 "■1/4"■3/8"○1/4" | หัวจับดอกชนิดเปลี่ยนเร็ว ^1/4 "■1/4"■3/8"○1/4" | |
| หัวขัน(ลั่งชื่อแยกต่างหาก) | หัวจับดอกชนิดเปลี่ยนเร็ว ^1/4 " | หัวจับดอกชนิดเปลี่ยนเร็ว ^1/4 " | หัวจับดอกชนิดเปลี่ยนเร็ว ^1/4 " | |
| ระบบต่อประสานข้อมูล (ไร้สาย) | Bluetooth® wireless technology ระดับ 2 (เวอร์ชั่น 1.2) | |||
| ระยะการส่ง สูงสุด | ม.101010 | |||
| น้ําหนักตามระเบียบการ EPTA-Procedure01:2014 | กก.1.01.01.0 | |||
| อุณหภูมิโดยรอบที่แนะน่าเมื่อซาร์จ | °C0...+350...+350...+35 | |||
| อุณหภูมิโดยรอบที่อนุญาตเมื่อใช้งาน ^8) และระหว่างการเก็บรักษา | °C-20...+50-20...+50-20...+50 | |||
| ย่านความลี่ใช้งาน | เมKCะเอิร์ทช | 2402-2480 | 2402-2480 | 2402-2480 |
| กําลังส่ง สูงสุด | มิลลิวัตต์ | 0.5 | 0.5 | 0.5 |
| ระดับการคุ้มกัน | IP20 | IP20 | IP20 | |
A) ตําเนินการวัด ณ อุณหภูมิ 20-25 ℃ พร้อมแบตเตอรี่ 2 607 335 681.
B) สมรรถภาพจะน้อยลงที่อุณหภูมิ <0 °C
| เครื่องขันน้อยมุนจากไร้สายสปาร์อุตสาหกรรมBT-ANGLEEXACT | 7815 | ||
| หมายเลขสินค้า | 0602491669 | 0602491651 0602491650 | |
| พิลัยการปรับแรงบิด | นิวต้น | 2-7 | 1.5-8 2-15 |
| เมตร | |||
| ความเร็วรอยเดินตัวเปล่า g_0 | นาที ^1 | 110^A) | 420^A) |
ไทย|389
| เครื่องขันน์ตามมุลจากไร้สายสําหรับอุตสาหกรรมBT-ANGLEEXACT | |||
| แรงดันไฟฟ้าพิกัด | โวลท์9.6 9.6 9.6 | ||
| ทิศทางการหมุน | ΩΩ | ΩΩ | ΩΩ |
| ด้ามจับเครื่องมือหัวขันมุมฉาก(ลั่งซื้อแยกต่างหาก) | หัวจับดอกชนิดเปลี่ยนเร็ว 1/4" ■1/4"■3/8"○1/4" | หัวจับดอกชนิดเปลี่ยนเร็ว 1/4" ■1/4"■3/8"○1/4" | หัวจับดอกชนิดเปลี่ยนเร็ว 1/4" ■1/4"■3/8"○1/4" |
| ระบบต่อประสานข้อมูล (ไร้สาย) | Bluetooth® wireless technology ระดับ 2 (เวอร์ชัน 1.2) | ||
| ระยะการส่ง สูงสุด | ม. 10 10 10 | ||
| น้ําหนักตามระเบียบการ EPTA-Procedure01:2014 | กก. 1.0 1.0 1.0 | ||
| อุณหภูมิโดยรอบที่แนะน้ําเมื่อซาร์จ | °C 0 ... +35 0 ... +35 0 ... +35 | ||
| อุณหภูมิโดยรอบที่อนุญาตเมื่อใช้งาน ^B) และระหว่างการเก็บรักษา | °C -20 ... +50 -20 ... +50 -20 ... +50 | ||
| ย่านความลี่ใช้งาน | เมKCะเอิร์ทช | 2402-2480 2402-2480 2402-2480 | |
| กําลังส่ง สูงสุด | มิลลิวัตต์ | 0.5 0.5 0.5 | |
| ระดับการคุ้มกัน | IP 20 IP 20 IP 20 | ||
A) ตําเนินการวัด ณ อุณหภูมิ 20-25 °C พร้อมแบตเตอรี่ 2 607 335 681.
B) สมรรถภาพจะน้อยลงที่อุณหภูมิ <0 °C
| เครื่องขันน้อยมุนจากไร้สายสป่าหรับอุตสาหกรรมBT-ANGLEEXACT | 17 23 30 | ||
| หมายเลขลินค้า | 0 602 491 675 | 0 602 491 673 0 602 491 671 | |
| พิลัยการปรับแรงบิด | นิวต้นเมตร | 6-17การขันสกรูแบบแข็ง5-13การขันสกรูแบบนุม | 7-23 8-30 |
| ความเร็วรอบเดินตัวเปล่า n_0 | นาที ^1 | 560 ^A) | 320 ^A) |
| แรงดันไฟฟ้าพิกัด | โวลท์14.4 14.4 14.4 | ||
| ทิศทางการหมุน | ΩΩ | ΩΩ | |
| ด้ามจับเครื่องมือหัวขันมุมฉาก(ลั่งซื้อแยกต่างหาก) | ■3/8" ■3/8" ■3/8" | ||
| เครื่องขันน้อยมุนจากไร้สายสป่าหรับอุตสาหกรรมBT-ANGLEEXACT | 17 23 30 | ||
| หมายเลขลินค้า | 0 602 491 675 | 0 602 491 673 0 602 491 671 | |
| พิลัยการปรับแรงบิด | นิวต้นเมตร | 6-17การขันสกรูแบบแข็ง5-13การขันสกรูแบบนุม | 7-23 8-30 |
| ความเร็วรอบเดินตัวเปล่า n_0 | นาที ^1 | 560 ^A) | 320 ^A) |
| แรงดันไฟฟ้าพิกัด | โวลท์14.4 14.4 14.4 | ||
| ทิศทางการหมุน | ΩΩ | ΩΩ | |
| ด้ามจับเครื่องมือหัวขันมุมฉาก(ลั่งซื้อแยกต่างหาก) | ■3/8" ■3/8" ■3/8" | ||
Bosch Power Tools 1 609 92A 5P3 | (06.04.2020)
390|ไทย
| 17 23 30 | ||
| BT-ANGLEEXACT | ||
| ระบบต่อประสานข้อมูล (ไร้สาย) | Bluetooth® wireless technology ระดับ 2 (เวอร์ชั่น 1.2) | |
| ระยะการส่ง สูงสุด | ม. 10 10 10 | |
| น้ําหนักตามระเบียบการ EPTA-Procedure01:2014 | กก. 1.5 1.5 1.5 | |
| อุณหภูมิโดยรอบที่แนะน้ําเมื่อซาร์จ | °C 0 ... +35 0 ... +35 0 ... +35 | |
| อุณหภูมิโดยรอบที่อนุญาตเมื่อใช้งาน ^B) และระหว่างการเก็บรักษา | °C -20 ... +50 -20 ... +50 -20 ... +50 | |
| ย่านความถี่ใช้งาน | เมKCะเยิร์ทช | 2402-2480 2402-2480 2402-2480 |
| กําลังส่ง สูงสุด | มิลลิวัตต์ | 0.5 0.5 0.5 |
| ระดับการคุ้มกัน | IP 20 IP 20 IP 20 | |
A) ตําเนินการวัด ณ อุณหภูมิ 20-25 °C พร้อมแบตเตอรี่ 2 607 335 685.
B) สมรรถภาพจะน้อยลงที่อุณหภูมิ <0 °C
| แบตเตอรี่แพ็ค Ni-MH | 9.6 12.0 14.4 |
| หมายเลขสินค้า | 2 607 335 681 2 607 335 683 2 607 335 685 |
| จํานวนเชลล์ | 8 10 12 |
| แรงดันไฟฟ้าแบตเตอรี่ | โวลท์9.6 12.0 14.4 |
| ความจุ | Ah 2.6 2.6 2.6 |
| น้ําหนักตามระเบียบการ EPTA-Procedure 01:2014 | กก. 0.55 0.70 0.80 |
| เครื่องขาร์จที่แนะนํา | AL 2450 DV AL 2450 DV AL 2450 DV |
| ทัวขันมุมฉาก | ■ 1/4" | ■ 3/8" | ■ 3/8" | ● 1/4" | SWF ● 1/4" |
| หมายเลขลินค้า | 0 607 453 617 | 0 607 453 620 | 0 607 451 618 | 0 607 453 618 | 0 607 453 630 |
| น้ําหนักตามระเบียบการEPTA-Procedure01:2014 | กก. 0.20 0.20 0.20 0.20 0.20 |
| หัวขันตรง | SWF 1/4" | ||
| หมายเลขลินค้า | 0 607 453 631 | ||
| น้ําหนักตามระเบียบการ EPTA-Procedure 01:2014 | กก. | 0.20 | |
การติดตั้ง
รายการสิ่งของที่จัดส่ง
ใช้วงไร้สายสถาหรับอุตสาหกรรมจัดส่งโดยไม่มีแบตเตอรี่ แพ็ค เครื่องขันน้อยมุมจากไร้สายสถาหรับอุตสาหกรรมจัดส่ง โดยไม่มีหัวขันมุมฉาก แบตเตอรี่แพ็ค สาหรับการเลือกอุปกรณ์ที่เหมาะสม กรุณาติดต่อตัวแทน จําหน่ายเครื่องมืออุตสาหกรรม บ้อช ของท่าน
สภาพแวดล้อมการปฏิบัติงานและการเก็บรักษา
เครื่องมือไฟฟ้านี้เหมาะสมาหรับใช้งานในสถานที่ ทิางานที่ปิดล้อมเท่านั้น
เพื่อให้เครื่องทํางานได้อย่างไร่ปัญหา อุณหภูมิโดยรอบอนุญาตควรอยู่ระหว่าง -5 °C และ +50 °C (23 °F และ 122 °F) ที่ความชั้นสัมพัทธ์อนุญาตระหว่าง 20 และ 95 % ปลอด้น้าค้าง
ควรเก็บแบตเตอรี่แพ็คที่อุณหภูมิระหว่าง 0 °C (32 °F) และ 45 °C (113 °F) เพื่อหลีกเสี่ยงความเสียหายต่อเซลล์ แบตเตอรี่
การติดตั้งหัวขันมุมฉาก
BT-ANGLEEXACT 2 | 3 | 6 | 7 | 8 | 15 | 17 | 23 | 30
ในชั้นแรกต้องติดตั้งหัวขันมุมฉากที่มีขนาดเหมาะสมกัน (ดู "ข้อมูลทางเทคนิค", หน้า 386) เข้าบนเครื่องขันน้อยดมุมฉาก ไร้สายสาหรับอุตสาหกรรมเหล่านี้
▶ ตรวจสอบ你除น้ใจว่าสวิทย์เปลี่ยนติศทางการหมุนอยู่ในตําแหน่งกลาง (สวิทย์เปิดหางานถูกล้อคไว้) หรือแบตเตอรี่ ineffุดถูกอดODOอกจากเครื่องมือไฟฟ้าก่อนติดตั้ง ปรับ หรือออกหัวขัน
ถือเครื่องมือไฟฟ้าโดยใช้ประแจปากตาย (6) จับตรงพื้นราบ ลําหรับประแจ (5) บนหน้าแปลนหัวมุมฉาก
▶ อย่าหนึ่งเครื่องตรงเปลือกครอบเครื่องอย่างเด็ดขาด สมหัวขันมุมจาก (3) เข้าบนหน้าแปลนในตําแหน่งที่ ต้องการและขันปลอกเกลียวต่อกานโดยหมุนประจ Papuaดาย (4) ตรงพื้นราบสําหรับประจ (16) เซ่าไยแน่น
จับหนาแปลนหัวมุมฉากดวยประแจปากตาย (6) เพื่อป้องกัน การหมุน
BT-ANGLEEXACT 23 | 30
เครื่องขันน้อยมุมจากไร้สายสําหรับอุตสาหกรรมเหล่านี้ สามารถทางานร่วมกับหัวมุมจาก 0 607 451 618 เท่านั้น
อุปกรณ์แขวน
ท่านสามารถแขวนเครื่องมือไฟฟ้าไว้กับอุปกรณ์แขวนโดยใช้ ท่วงแขวน (8)
ติดหวงแขวน (8) เข้ากับเครื่องมือไฟฟ้าโดยจับหวงแขวนขบ เข้าในช่องยืด (14)
▶ ตรวจสอบสภาพหวง
แขวนและตะของอุปกรณ์แขวนอย่างสม่ำเสมอ
กระบวนการข้ารจ
หมายเหตุ: เครื่องขาร์จและแบตเตอรี่แพ้คไม่รวมอยู่ในการ จัดส่ง
ปลักไฟที่แสดงในภาพประกอบอาจมีรูปลักษณต่างจากปลักไฟ ที่เครื่องมือไฟฟ้าของท่าน
▶ ตรวจสอบให้นแน่ใจว่าเครื่องซาร์จและแบตเตอรี่แพ็คเข้ากับระบบไฟฟ้าเฉพาะประเทศของท่าน
เครื่องซาร์จแบตเตอรี่ AL 2450 DV (ดูภาพประกอบ A)
เชื่อมต่อเครื่องซาร์จแบตเตอรี่ (21) โดยเสียบปลักไฟ (22)
เข้ากับแหล่งจ่ายไฟ และใส่แบตเตอรี่ (18) เข้าในช่องซาร์จ
ของเครื่องซาร์จแบตเตอรี่อย่างถูกต้อง
▶ อย่าใช้กําลังแรงขณะใส่/กอตแบตเตอรี่ แบตเตอรี่ที่มี จุดสัมผัส APT (Akku Pack Top) ถูกออกแบบไว้ใน ลักษณะที่แบตเตอรี่จะสามารถใส่เข้าไปในเครื่องมือไฟฟ้า หรือเครื่องชาร์จได้มื่อยู่ในตําแหน่งที่ลูกต้องเท่านั้น ไฟแสดงผล LED (23) สิเขียวเริ่มทะพริบขึ้น การกะพริบขึ้น บ่งบอกถึงการไหลของกระแสไฟชาร์จ กระบวนการชาร์จจะ หยุดโดยอัตโนมัติเมื่อแบตเตอรี่ลูกชาร์จเต้มแล้ว กระบวนการ ชาร์จสิ่นสุดเมื่อไฟแสดงผล LED สิเขียวไม่กะพริบอีกต่อไป แต่จะติดขึ้นอย่างต่อเนื่อง เลียงสัญญาณจะดังนานประมาณ 2 วินาทีและบ่งบอกว่าแบตเตอรี่ลูกชาร์จเต้มแล้ว
การติดขึ้นอย่างต่อเนื่องของไฟแสดงผล LED (24) สีแดง บ่งบอกถึงกระบวนการชาร์จที่ใช้กระแสไฟชาร์จลดลง หาก ไฟแสดงผล LED สีแดงกะพริบขึ้น แสดงว่าไม่สามารถ ทําการชาร์จได้
ข้อผิดพลาด - สำเหตุและมาตรการแก้ไข
สาเหตุ มาตรการแก้ไข
ไฟแสดงผล LED ไม่ติดขึ้น
| ไม่ได้เสียบปลักไฟหลักของเครื่องชาร์จเข้า(อย่างลูกต้อง) | เสียบปลักไฟหลัก (เต็มๆ)เข้าในเต้าเลียบ |
| เต้าเลียบ สายไฟหลักหรือเครื่องชาร์จข栏รุด | ตรวจสอบแรงดันไฟฟ้าส่งเครื่องชาร์จไปตรวจสอบที่ศูนย์บริการหลังการขายที่ได้รับมอบ |
392|ไทย
สาเหตุ มาตรการแก้ไข
| หมายสําหรับเครื่องมือไฟฟ้าบ่อช | |
| กระบวนการซาร์จไม่สามารถเริ่มต้น | |
| อุณหภูมิของแบตเตอรี่แพ็คไม่อยู่ในพิลัยที่อนุญาต | เพิ่มหรือลดอุณหภูมิแบตเตอรี่แพ็คไห้อยู่ในพิลัยที่อนุญาตระหว่าง 0 °C (32 °F) และ45 °C (113 °F) |
| จุดสัมผัสแบตเตอรี่เป้อนสกปรก | ทําความสะอาดจุดสัมผัสแบตเตอรี่ ต. ย. เช่น โดยเสียบและถอดแบตเตอรี่เข้าและออกหลายๆ ครั้ง หรือเปลี่ยนแบตเตอรี่ หากจา tapeน |
| แบตเตอรี่ชํารุด เปลี่ยนแบตเตอรี่ใหม่ | |
| ไม่ได้เสียบแบตเตอรี่(อย่างถูกต้อง) | เสียบแบตเตอรี่ (เต็มๆ) เข้าในช่องเครื่องซาร์จแบตเตอรี่ |
การเชื่อมต่อกับแหล่งจ่ายไฟฟ้า
หมายเหตุ: โปรดทราบว่า ในระหว่างการเก็บรักษาไม่ควรใส่ แบตเตอรี่ค้างไว้ในเครื่องมือวัด
▶ อย่าเก็บแบตเตอรี่แพ็คไว้ในเครื่องที่ใช้พลังงาน แบตเตอรี่ทํางาน แบตเตอรี่แพ็คจะมีอายุการใช้งาน ยินยาวกว่าและทําการซาร์จใหม่ได้ง่ายกว่าเมื่อฉูกแยกเก็บ ก่อนปามาใช้ อย่าลิมซาร์จแบตเตอรี่ให้เต็มหลังจากเก็บไว้ เบ็นเวลานาน
การชาร์จแบตเตอรี่
ชาร์จแบตเตอรี่ในเครื่องชาร์จที่เหมาะสมก่อนใส่ลงในเครื่องมือไฟฟ้า กรุณาดูคปาอธิบายโดยละเอียดเกี่ยวกับกระบวนการ ชาร์จในคู่มือการใช้งานของเครื่องชาร์จและคําแนะนําใน คู่มีอนี้ (ดู "กระบวนการชาร์จ", หน้า 391) แบตเตอรี่มีระบบควบคุมอุณหภูมิ NTC ประกอบอยู่ด้วย ซึ่งจะ อนุญาตไห่ชาร์จได้เฉพาะในช่วงอุณหภูมิระหว่าง 0 °C (+32 °F) และ 45 °C (+113 °F) เท่านั้น ในลักษณะนี้แบตเตอรี่จะมีอายุการใช้งานยืนยาว หากใช้งาน อย่างถูกต้อง จะสามารถชาร์จแบตเตอรี่ได้ถึง 3000 ครั้ง แบตเตอรี่ใหม่หรือแบตเตอรี่ที่ไม่ได้ใช้งานเป็นระยะเวลา- จะทํางานเต็มประสิทธิภาพหลังการชาร์จและคายประจุออก ประมาณ 5 รอบ ควรชาร์จแบตเตอรี่ใหม่เมื่อไฟแสดงผล LED "สภาพแบตเตอรี่" ของเครื่องมือไฟฟ้าติดขึ้นสีแดง
การใส่และการถอดแบตเตอรี่
กตสวิทช์เปลี่ยนทิศทางการหมุน (13) ไปที่ตําแหน่งกลาง ใน ลักษณะนี้ลวิทช์ปิด-บิด (12) จะถูกล้อคในตําแหน่ง "บิด" ซึ่ง จะป้องกันการติดเครื่องโดยไม่ตั้งใจ
เลือนแบตเตอรี่ที่ชาร์จแล้ว (18) เข้าในด้ามจับของเครื่องมือไฟฟ้า
ตรวจสอบให้นแน่ใจว่าได้ใส่แบตเตอร์ในต片าแหน่งที่ลูกต้องและ แป้นปลดล้อค (17) ขบเข้าในด้วยจับของเครื่องมือไฟฟ้า อย่างรู้สึกได้
อย่าใช้กําลังแรงขณะใส่/กอตแบตเตอรี่ แบตเตอรี่ที่มี จุดสัมผัส APT (Akku Pack Top) ถูกออกแบบไว้ใน ลักษณะที่แบตเตอรี่จะสามารถใส่เข้าไปในเครื่องมือไฟฟ้า หรือเครื่องซาร์จได้มื่อยู่ในตําแหน่งที่ถูกต้องเท่านั้น เมื่อต้องการลอดแบตเตอรี่ (18) ออก ให้กดแป้นปลดล้อค แบตเตอรี่ (17) ทั้งสองด้านและดึงแบตเตอรี่ลงด้านล่างออก จากดามจับ
การเปลี่ยนเครื่องมือบนหัวขันที่มีหัวจับดอกชนิด เปลี่ยนเร็ว (ดูภาพประกอบ B)
▶ เมื่อใส่เครื่องมือ ต้องตรวจสอบให้น่าใจว่าได้ส่วน เครื่องมือเข้าในตามจับเครื่องมืออย่างมั่นคงแล้ว หากเครื่องมือไม่ได้เชื่อมต่อกับด้ามจับเครื่องมืออย่างแน่น หนา เครื่องมืออาจหลุดหลวงและไม่สามารถควบคุมได้อิก ต่อไป
BT-EXACT 2 | 4 | 6 | 7 | 8 | 9 | 12
ชีรัส BT-EXACT จัดส่งพร้อมหัวจับดอกชนิดเปลี่ยนเร็วขนาด 1/4" (SWF 01/4")
BT-ANGLEEXACT 2 | 3 | 6
สำหรับเครื่องขันน้อยมุจากไร้สายสำหรับอุตสาหกรรมเหล่า นี้มีหัวขันมุมจากที่มีหัวจับดอกชนิดเปลี่ยนเร็วขนาด 1/4" (หมายเลขลินค้า 0 607 453 631) จําหน่าย
BT-ANGLEEXACT 2 | 3 | 6 | 7 | 8 | 15
ลําหรับเครื่องขันน้อยดมุจากไร้สายลําหรับอุดสาหกรรมเหล่า นี้มีหัวขันมุมจากที่มีหัวจับดอกชนิดเปลี่ยนเร็วขนาด 1/4" (หมายเลขลินค้า 0 607 453 630) จําหน่าย
การใส่เครื่องมือ
ดังหัวจับดอกชนิดเปลี่ยนเร็ว (25) ไปด้านหน้า เลียบเครื่องมือ (1) เข้าในด้ามจับเครื่องมือ (2) และปล่อยนั่วจากหัวจับดอกชนิดเปลี่ยนเร็ว ใช้เฉพาะเครื่องมือที่มีปลายเสียบที่เข้ากัน (1/4" FTCเหลี่ยม) อย่าพยาขามใส่ดอกสว่านเข้าในหัวจับดอกชนิดเปลี่ยนเร็วนี้ เครื่องขันน้อยตมมจากไร้สายสําหรับอุตสาหกรรมและไขดวง ไร้สายสําหรับอุตสาหกรรมที่มีคลัตซ์หยุดทํางานไม่เหมาะสม สําหรับใช้ทํางานเจาะ คลัตซ์อาจหยุดทํางานโดยอัตโนมัติและ ไม่มีการเตือนล่วงหน้า หากท่านทําการเจาะต่อไปหลังจาก คลัตซ์ตัดกําลัง เครื่องมือไฟฟ้าอาจบิตออกจากมือท่านจนกว่า คลัตซ์จะตอกําลังอีกครั้ง
การลอดเครื่องมือ
ดังหัวจับดอกชนิดเปลี่ยนเร็ว (25) ไปด้านหน้า เอาเครื่องมือ (1) ออกจากด้ํามจับเครื่องมือ (2) และปล่อยนิ้วจากหัวจับดอกชนิดเปลี่ยนเร็ว
การเปลี่ยนเครื่องมือบนหัวขันที่มีแห่งขับสี่เหลี่ยม ด้านนอก
▶ เมื่อใส่เครื่องมือ ต้องตรวจสอบให้แน่นใจว่าได้ส่วนเครื่องมือเข้าในตามจับเครื่องมืออย่างมั่นคงแล้ว หากเครื่องมือไม่ได้เชื่อมต่อกับด้ามจับเครื่องมืออย่างแน่น หนา เครื่องมืออาจหลุดหลวงและไม่สามารถควบคุมได้อีก ต่อไป
BT-ANGLEEXACT 2 | 3 | 6 | 7 | 8 | 15
สำหรับเครื่องขันน้อยมุ Glacierไรสายสำหรับอุตสาหกรรมเหล่า นี้มีหัวขันมุมจากที่มีแท่งขับสี่เหลี่ยมขนาด 1/4" (หมายเลข ลินค้า 0 607 453 617) และหัวขันมุมจากที่มีแท่งขับ สี่เหลี่ยมขนาด 3/8" (หมายเลขลินค้า 0 607 453 620) จําหน่าย
BT-ANGLEEXACT 2 | 7 | 17 | 23 | 30
ลําหรับเครื่องขันน้อยตมุนจากไร้สายลําหรับอุตสาหกรรมเหล่า นี้มีหัวขันมุมฉากที่มีแท่งขับสื้เหลี่ยมขนาด 3/8" (หมายเลข สินค้า 0 607 451 618) จําหน่าย
การใส่เครื่องมือ
กดหมุดบนแห่งขับสี่เหลี่ยมของด้ามจับเครื่องมือ (2) เข้าต้าน ใน ต. ย. เช่น โดยใช้ไขควบขนาดเล็ก และต้นเครื่องมือ (1) เข้าบนแห่งขับสี่เหลี่ยม ตรวจสอบให้แน่ใจว่าหมุดได้ขบเข้าใน ธอกเครื่องมือ
การถอดเครื่องมือ
กดหมุดที่อยู่ในชอกเครื่องมือ (1) เข้าด้านในและตั้งเครื่องมือ ออกจากตามจับเครื่องมือ (2)
การเปลี่ยนเครื่องมือบนหัวขันที่มีแห่งขับหก เหลี่ยมต้านใน (ดูภาพประกอบ C)
▶ เมื่อใส่เครื่องมือ ต้องตรวจสอบให้แน่นใจว่าใดส่วนเครื่องมือเข้าในต้ามจับเครื่องมืออย่างมั่นคงแล้ว หากเครื่องมือไม่ได้เชื่อมต่อกับด้ามจับเครื่องมืออย่างแน่น หนา เครื่องมืออาจหลุดหลวงและไม่สามารถควบคุมได้อีก ต่อไป
BT-ANGLEEXACT 2 | 3 | 6 | 7 | 8 | 15
สำหรับเครื่องขันน้อยมุจากไรสายสำหรับอุตสาหกรรมเหล่า นี้มีหัวขันมุจากที่มีแห่งขับหกเหลี่ยมด้านในขนาด 1/4" (หมายเลขลินค้า 0 607 453 618) จําหน่าย
การใส่เครื่องมือ
เสียบเครื่องมือ (1) เข้าในแท่งขับหกเหลี่ยมด้านในของด้วย จับเครื่องมือ (2) จนขบเข้าที่อย่างรู้สึกได้
การถอดเครื่องมือ
ดังเครื่องมือ (1) ออกจากต้มจับเครื่องมือ (2) โดยใช้คืม ช่วย หากจาเป็น
การปฏิบัติงาน
ใช้อุปกรณ์ปกป้องร่างกาย สวมแวนตา ป้องกันเสมอ อุปกรณ์ปกป้อง เช่น หน้ากกักน ผ่าน รองเท่ากันลิ่น หมวกแข่ง หรือประกบหูกัน เสียงดังที่ใช้ตามความเหมาะสมกับสภาพการ
ทํางาน จะลดการบาดเจ็บทางร่างกาย
การเริ่มต้นปฏิบัติงาน
เมื่อต้องการสตาร์ทเครื่องมือไฟฟ้า ทานควรเลือกทิศทางการ หมุนด้วยลวิทช์เปลี่ยนทิศทางการหมุน (13) ก่อน: เครื่องมือไฟฟ้าจะสตาร์ทเมื่อสวิทช์เปลี่ยนทิศทางการหมุน (13) ไม่อยู่ในตาแหน่งกลางเท่านั้น (สวิทช์เปิดทางานถูก ล้อคไว้)
การตั้งทิศทางการหมุน (ดูภาพประกอบ D)
▶ กระตุ้นสวิทย์เปลี่ยนทิศทางการหมุน (13) เมื่อเครื่อง หยุดสนิทเท่านั้น
การหมุนทางขวา: สำหรับการขันสกรุเข้า ให้กดสวิทช์เปลี่ยน ทิศทางการหมุน (13) ใบทางข้ายจนสุด
การหมุนทางช้าย: สำหรับการคลายหรือขันสกรูออก ไหักตสวิทช์เปลี่ยนทิศทางการหมุน (13) ไปทางขวาจนสุด
การเปิดสวิทย์ไฟส่องบริเวณหางาน
ไฟส่องบริเวณทํางาน (20) ทําให้สามารถสองสว่างไปยัง ตําแหน่งขันสกรุเมื่อบริเวณนั้นมีแสงสว่างไม่เพียงพอ เปิดไฟ ส่องบริเวณทํางาน (20) โดยกดลวิทช์เปิด-บิด (12) เบาๆ เมื่อกดลวิทช์เปิด-บิดอย่างหนักแน่น เครื่องมือไฟฟ้าจะติด ทํางานและไฟล่องบริเวณทํางานจะส่องสว่างต่อไป
▶ อย่างตรงเข้าไปในไฟส่องบริเวณทางาน ไฟอาจ ทําให้た่านตาพร่ได้
การเปิด-บิดเครื่อง
ไขวางมีคลัตซ์หยุดหางานที่ขึ้นกับแรงบิดและ สามารถบรับได้นในช่วงที่ระบุไว้ คลัตซ์จะตอบ สนองเมื่อกึงแรงบิดที่ตั้งไว้
หมายเหตุ: หากท่านใช้ไขควบที่างานโดยใช้เครื่องแปลงแรงต้นไฟฟ้า ท่านต้องเปิดเครื่องรักษาระดับแรงต้นไฟฟ้าที่างานก่อน
394|ไทย
เปิดสวิทช์เครื่องมือไฟฟ้าโดยกดสวิทช์เปิด-บิด (12) ไปจน ลุด
เครื่องมือไฟฟ้าจะบิดสวิทช์โดยอัตโนมัติในทันที่ที่ถึงแรงบิดที่ ตั้งไว้ล่วงหน้า
▶ หากสวิพช์เปิด-บิด (12) ลูกปล่อยก่อนเวลา ก็จะไม่ถึงแรงบิดที่ตั้งไว้
ข้อแนะนําในการทํางาน
▶ เครื่องมือไฟฟ้ามีการติดต่อลื่อสารแบบไร้สายที่ใช้
คลื่นวิทยุ ต้องปฏิบัติตามข้อจํากัดการทํางานในพื้นที่ ต.
ย. เช่น ในเครื่องบิน หรือโรงพยาบาล
▶ ตัดการเชื่อมต่อการจ่ายไฟฟ้าก่อนปรับแต่งเครื่องเปลี่ยนอุปกรณ์ประกอบ หรือวางเครื่องไว้ชั่วครู มาตรการเพื่อความปลอดภัยนี้ช่วยบ้องกันการ ติดเครื่องโดยไม่ตั้งใจ
▶ จับเครื่องมือไฟฟ้าเข้าบนหัวสกรู/น้อตเมื่อเครื่องบิดอยู่
เท่านั้น เครื่องมือที่หมุนอยู่อาจล้นไกล
▶ ยอดแบตเตอรี่ออกจากเครื่องมือไฟฟ้าก่อนทหารปรับแต่งใดๆ ที่เครื่องมือไฟฟ้า (ต. ย. เช่น บํารุงรักษาเปลี่ยนเครื่องมือ ฯลา) รวมทั้งเมื่อชนย้ายและเท็บรักษาอันตรายจากการบาดเจ็บหากสวิทย์เปิด-บิดติดขึ้นอย่างไม่ตั้งใจ
การตั้งค่าแรงบิด (ดูภาพประกอบ E - G)
แรงบิดขึ้นอยู่กับการขันตึงล่วงหน้าที่สปริงของคลัดช์หยุด ทํางาน คลัดช์หยุดทํางานจะตอบสนองในการหมุนทั้งช้ายและ ขวาเมื่อถึงแรงบิดที่ตั้งไว้
สําหรับการตั้งแรงบิดแต่ละครั้ง ให้ใช้เฉพาะเครื่องมือปรับ (26) ที่จัดล่วงมาเท่านั้น
ตันแผ่นเลื่อน (7) บนเครื่องมือไฟฟ้าไปด้านหลังทั้งหมด
BT-ANGLEEXACT 2 | 3 | 6 | 7 | 8 | 15 | 17 | 23 | 30
เสียบประแจขันทกเหลี่ยม (27) เข้าในเครื่องมือ (26) และ หมุนประแจช้าๆ
ในช่องเปิดครอบเครื่อง เมื่อเห็นรอยเว้าเล็กๆ (หน้าบัดปรับ (28)) ในคลัตซ์ ให้เสียบเครื่องมือปรับ (26) เข้าในรอยเว้าและหมุนเครื่องมือปรับ
BT-EXACT 2 | 4 | 6 | 7 | 8 | 9 | 12
เสียบประแจขันตกเหลี่ยม (27) เข้าในต้ามจับเครื่องมือ (2) และหมุนประเจช้าๆ
ในช่องเปิดครอบเครื่อง เมื่อเห็นรอยเวาเล็กๆ (หนาปัดปรับ
(28) ในคลัตซ์ ให้เสียบเครื่องมือปรับ (26) เข้าในรอยเว้าและหมุนเครื่องมือปรับ
หมุนตามทิศการหมุนของนาฬิกาจะได้แรงบิดสูงขึ้น หมุนทวนทิศการหมุนของนาฬิกาจะได้แรงบิดลดลง
เอาเครื่องมือปรับ (26) ออก ดันแผ่นเลื่อน (7) ใบด้านหน้า อีกครั้งเพื่อบ้องกันคลังซ์จากลิ่งสกปรก
หมายเหตุ: ค่าการปรับที่จําเป็นชั้นอยู่กับประเภทของการ เชื่อมต่อสกรู และสามารถกําหนดได้ดีที่สุด โดยการทดลองฝึก ปฏิบัติ ตรวจสอบการขันภาคทดลองด้วยประแจวัดแรงบิด
▶ ตั้งแรงบิดไว้ในขอบเขตสมรรถภาพที่กําหนดเท่านั้น มิ ฉะนั้นคลัตซ์หยุดทางานจะไม่ตอบสนอง
ไฟแสดงผล LED
ไฟแสดงผลสภาพแบตเตอรี่
หากจําเป็นต้องซาร์จแบตเตอรี่ (18) ไฟแสดง ผล LED (11) จะกะพริบขึ้นลี่เขียวและเสียง
สัญญาณจะตั้งขึ้น ทานสามารถขันลกรูต่อไต้อีก 6-8 ตัว เท่านั้น
หากไฟแสดงผล LED กะพริยชั้นสีแดง แสดงว่าความ สามารถในการขันสกรูตัวใหม่ไม่เพียงพอหรือเครื่องมือไฟฟ้า ลูกใช้งานเกินพิกัด เครื่องมือไฟฟ้าไม่สามารถติดเครื่อง ทํางานได้อิกต่อไป ลวิทย์เปิดทํางานลูกล้อคไว้จนกว่า แบตเตอรี่แพ็จะลูกถอดออกจากเครื่องมือไฟฟ้า และ แบตเตอรี่แพ็คที่ชาร์เจด้มแล้วลูกใส่กลับเข้าใบอีกครั้ง หากทํางานด้วยเครื่องแปลงแรงดันไฟฟ้า ไฟแสดงผลสีแดง LED (11) บ่งบอกถึงการทํางานเกินพิกัด
หากไฟแสดงผล (11) กะพริบชั้นสีแดง แสดงว่าเครื่องมือไฟฟ้าร้อนเกินใบและทบางานไม่ได้อีกต่อไป รอจนกว่าไฟ กะพริบจะดับลงโดยอัตโนมัติหลังจากช่วงเวลาสั้น ๆ ก่อนที่ ท่านจะสตาร์ Techเครื่องมือไฟฟ้าอีกครั้ง
หากเวลาทํางานของเครื่องมือไฟฟ้าลดลงอย่างมากหลังการ ซาร์จแต่ละครั้ง แสดงว่าจะต้องเปลี่ยนแบตเตอรี่ในไม่ช้า นิ่ํา แบตเตอรี่ที่ใช้แล้วไปกําจัดตามกฎหมาย/ข้อกําหนดเฉพาะ ประเทศไทย
หมายเหตุ: หากท่านใช้เครื่องแปลงแรงดันไฟฟ้าและเครื่องรักษาระดับแรงดันไฟฟ้า 4EXACT แทนแบตเตอรี่ (18) ไฟแสดงผล LED (11) จะไม่ทางาน
ไฟแสดงผลการขันสกรู
คลัตร์หยุดท Publicationจะตอบสนองเมื่อถึงแรงบิดที่ ตั้งไว้ล่วงหน้าไฟแสดงผล LED (9) ติดขึ้นสี
เขียว
หากไม่ถึงแรงบิดที่ตั้งไว้ล่วงหน้า ไฟแสดงผล LED (9)จะติดขึ้นสีแดงและเสียงสัญญาณจะตั้งขึ้น ต้องทําการขันสกรูใหม่ อีกครั้งหนึ่ง
ไฟแสดงการเชื่อมต่อ Bluetooth®
กดสวิทช์เปิด-บิด (12) เพื่อเปิดการเชื่อมต่อ Bluetooth® ไฟแสดงผล LED สีแดง (10) จะกะพริระหว่างไขดวง ค้นหาการเชื่อมต่อ
ไฟแสดงผล LED สีแดง (10) ติดขึ้นต่อเนื่อง แสดงว่าได้ ตราการเชื่อมต่อBluetooth® แล้ว อย่างไรก็ตามโชดวงยัง คงถูกล้อคไว้
หากไขควบคฏปลดจากสถานีฐาน EXAConnectไฟแสดงผล LED (10) จะตับลง
เมื่อกดสวิทย์เปิด-บิดแล้ว หากไฟแสดงผล LED (10)
กะพริบเพียงสั้น ๆ แล้วตับลง แสดงว่าไขควงมีไฟไม่เพียงพอ สำหรับการขัน
การป้องค้นการที่าซึ่ว
ในการขันสกรู หากคลัดซ์หยุดทํางานตอบสนอง เครื่องจะหยุดทํางาน เครื่องจะเริ่มทํางานอีกครั้งหลังจากหยุดพัก 0.7วินาที่ การหยุดพักจะช่วยป้องกันการขันข้าสกรูที่ขันแน่นไปแล้วโดยไม่ตั้งใจ
การปรับหัวขันมุมฉาก
BT-ANGLEEXACT 2 | 3 | 6 | 7 | 8 | 15 | 17 | 23 | 30
ท่านสามารถปรับหัวขันมุมฉาก (3) ได้ทั้งหมดแบตตาแหน่ง ถือเครื่องมือไฟฟ้าโดยใช้ประแจปากตาย (6) จับตรงพื้นราย สาหรับประแจ (5) บนหน้าแปลนห่วมฉจาก
▶ อย่าหนีบเครื่องตรงเปลือกครอบเครื่องอย่างเด็ดขาด
คลายปลอกเกลียวต่อกานออกโดยใช้ประแจงปากตาย (4) จับ ตรงพื้นรายสำหรับประแจจ (16) ปรับหัวขันมุมจาก (3) เป็น ขั้น 45° ไปยัง Pastาแหน่งที่ต้องการ และขันปลอกเกลียวต่อกาน กลับเข้าไหน่น์โดยใช้ประแจงปากตาย (4) จับตรงพื้นราย สำหรับประแจจ (16)
จับหน้าแปลนหัวมุมฉากด้วยประแจปากตาย (6) เพื่อบ้องกัน การหมุ่น
การปรับไฟ LED ส่องบริเวณหางาน (ดูภาพประกอบ H)
BT-ANGLEEXACT 2 | 3 | 6 | 7 | 8 | 15 | 17 | 23 | 30
ใช้ใบไขควบburgาฯ มีด หรือเครื่องมืออื่นๆ ที่คล้ายคลังกันกด แหวนเครื่องหมาย (19) ออก ใช้คืมหนึ่งบล่างเลื่อนแหวนล้อค (29) ใบด้านหลังเข้าบนเปลือกครอบเครื่อง ตอนนี้ สามารถปรับเปลือกทั้งสองขั้นของที่ยืด LED (15) ที่ ทุ้มไฟ LED ส่องบริเวณทํางาน (20) ใบยังตําแหน่งใดๆ ที่ ต้องการ ระวังอย่าทําไห้สายไฟของไฟ LED ส่องบริเวณ ทํางานชํารุด และดันสายไฟเข้วในช่อง (30) ในเปลือกครอบ เครื่องที่ทําวัฒน์เพื่อการนี้โดยอย่าไห้สายไฟทักษ้พับ ห่อหุ้มไฟ LED ส่องบริเวณทํางาน (20) อีกครั้งด้วยเปลือกครอบ เครื่องของที่ยืด LED (15)
กดแหวนล้อค (29) และแหวนเครื่องหมาย (19) กลับสู่ ตําแหน่งเดิม
การบํารุงรักษาและการบริการ
การบํารุงรักษาและการทําความสะอาด
▶ ขอดแบตเตอรี่ออกจากเครื่องมือไฟฟ้าก่อนทหารปรับแต่งใดๆ ที่เครื่องมือไฟฟ้า (ด. ย. เช่น บํารุงรักษาเปลี่ยนเครื่องมือ ฯลา) รวมหั้งเมื่อชนย้ายและเก็บรักษาอันตรายจากการบาดเจ็บหากลวิทช์เปิด-ปิดติดขั้นอย่างไม่ตั้งใจ
▶ เพื่อให้ห่างานได้อย่างถูกต้องและปลอดภัย ต้องรักษาเครื่องและช่องระบายอากาศ ให้สะอาดอยู่เสมอ
การหล่อลื่นเครื่องมือไฟฟ้า
สารหล่อลื่น:
จาระบีเกียร์ชนิดพิเศษ (225 มล.)
หมายเลขลินค้า 3 605 430 009
จาระบี Molykote
น้ํามันเครื่อง SAE 10/SAE 20
- หลังจากใช้เครื่องไป 150 ชั่วโมงแรก ให้ทําความสะอาด เกียร์ด้วยสารละลายอ่อนๆ ปฏิบัติตามคําแนะนําของผู้ผลิต สารละลายเกียวกับการใช้และการกําจัด จากนั้นให้หล่อ ลื่นเกียร์ด้วยจาระบีเกียร์ชนิดพิเศษของ บ่อซ ทําซีข้าชั้นตอน การทําความสะอาดทุกๆ 300 ชั่วโมงทํางานหลังจาก ทําความสะอาดครั้งแรก
- หยอดน้ํามันชิ้นส่วนที่เคลื่อนไหวได้ของคลัดซ์หยุดทํางาน เมื่อขันสรุ่ปไปแล้ว 100000 ครั้งด้วยน้ํามันเครื่อง SAE 10/SAE 20 สองสามหยด หล่อลื่นชิ้นส่วนเลื่อนและกลิ้ง ไต้ด้วยจาระบี Molykote ในโอกาสนี้ให้ตรวจสอบหาจุด สึกหรอที่คลัดซ์เพื่อให้น่าใจว่าจะไม่มีผลกระทบต่อความ เที่ยงตรงและการทําช้า จากนั้นต้องตั้งแรงบิดของคลัดซ์ ใหม่
▶ ส่งเครื่องให้ช่างผู้เชี่ยวชาญทหารบุรุงรักษาและซ่อมแซมเท่านั้น ในลักษณะนี้ท่านจะแน่ใจได้ว่าเครื่องมือไฟฟ้ายังคงอยู่ในสภาพที่ปลอดภัย
ศุนย์บริการลูกค้า บอช ที่ได้รับมอบหมายสามารถ Platformนี้ได้อย่างรวดเร็วและเชื่อลื่อได้
▶ เป้าจัดสารหล่อสิ่นและสารทําความสะอาด ในลักษณะที่เป็นมิตรต่อสิ่งแวดล้อม ปฏิบัติตามข้อบังคับทางกฎหมาย
การบริการหลังการขายและการให้ค่าปรึกษาการ ใช้งาน
ศุนย์บริการหลังการขายของเรายินดีตอบค้าถามของ ทานที่เกี่ยวกับการบํารุงรักษาและการซ่อมแซมผลิตภัณฑ์รวม ทั้งเรื่องอะไหล่ ภาพเขียนแบบการประกอบและข้อมูลเกี่ยวกับ
อะไหล่ กรุณาดใน: www.bosch-pt.com
ที่มงานที่ปรักษาของ บ่อช ยินดีให้ข้อมูลเกี่ยวกับผลิตภัณฑ์ ของเราและอุปกรณประกอบต่างๆ
เมื่อต้องการสอบถามและสั่งซื้ออะไหล่ กรุณาแจ้งหมายเลข
สินค้า 10 หลักบนแผ่นป้ายรุ่นของผลิตภัณฑ์ทุกครั้ง
liny
ไทย บริษัท โรเบิร์ต บ่อช จํากัด
เอฟวายไอ เข้นเตอร์ อาคาร 1 ชั้น 5
เลขที่ 2525 ถนนพระราม 4
แขวงคลองเตย เขตคลองเตย กรุงเทพฯ 10110
โทร: +66 2012 8888
แพกซ์: +66 2064 5800
www.bosch.co.th
ศูนย์บริการช่อมและฝึกอบรม บ้อซ
อาคาร ลาซาลทาวเวอร์ ชั้น G ห้องเลขที่ 2
บ้านเลขที่ 10/11 หมู่ 16
ถนนครีนครินทร์ ตําบลบางแก้ว อาเภอบางพลี
จังหวัดสมุทรปราการ 10540
ประเทศไทย
โทรศัพท์ 02 7587555
โทรสาร 02 7587525
การกําจัดขยะ
เครื่องมือไฟฟ้า แบตเตอรี่แพ็ค อุปกรณ์ประกอบ และหีบท่อ ดองนํา
ไปแยกประเภทวัสดุเพื่อนมากลับมาใช้
ใหม่โดยไม่ทําลายสภาพแวดล้อม
อย่าทั้งเครื่องมือไฟฟ้าและแบตเตอรี่แพ็ค/ แบตเตอรี่ลงในขยะบ้าน!
สำหรับประเทศไทยสมาชิกสหภาพยุโรปเท่านั้น:
ตามระเบียบสหภาพยูโรป 2012/19/EU ต้องนาเเครื่องมือไฟฟ้าที่ไม่สามารถใช้งานได้อีกต่อไป และตามระเบียบสหภาพ ยุโรป 2006/66/EC ต้องนิาแบตเตอรี่แพ็ค/แบตเตอรี่ที่ ข้ารุดหรือใชแล้วใบเก็บแยกต่างหากและสงเขาสู่กระบวนการ รีไซเคิลที่เป็นมิตรต่อสิงแวดล้อม
แบตเตอรี่แพ็ค/แบตเตอรี่:
Ni-MH: นิกเกิล-เมทัลไฮไตรด์
