Tuotetyyppi	Langaton teollisuuskulmaruuvinväännin
Merkki	Bosch
Malli	BT-ANGLE EXACT 6 Professional
Nimellisjännite	9,6 V
Akkutyyppi	NiMH, 2,6 Ah
Vääntömomenttialue	1,5 – 6 Nm
Kuormittamaton kierrosluku	650 rpm
Pyörimissuunta	Oikea ja vasen
Työkalupidin	Pikakiinnityspatruuna 1/4" tai neliömäinen uros
Paino (EPTA:n mukaan)	1,0 kg
Mitat (P x L x K)	Noin 250 x 60 x 180 mm (arvio)
Suojausluokka	IP 20
Langaton tekniikka	Bluetooth® luokka 2, kantama 10 m
Päätoiminnot	Säädettävällä vääntömomentilla varustettu ruuvaus ja irrotus, pysäytyskytkin, langaton tiedonsiirto, LED-valaistus
LED-näytöt	Lataustila, ruuvaus OK/ei OK, Bluetooth-yhteys
Virtalähde	Irrotettava NiMH 9,6 V akku (suositeltava laturi AL 2450 DV)
Käyttölämpötila	-20 °C – +50 °C
Latauslämpötila	0 °C – +35 °C
Huolto ja puhdistus	Puhdista tuuletusraot, voitele hammaspyörästö ja kytkin määräajoin
Turvallisuus	Uudelleenkäynnistyksen esto, käynnistyslukitus, sähköiset ja mekaaniset turvallisuusohjeet
Varaosat ja korjattavuus	Saatavilla olevat lisävarusteet: kulmakappaleet, patruunat, akut, laturit; korjaus Bosch-huollossa
Yleistä	Ammattikäyttö teollisuusympäristössä, vaatii EXAConnecT-tukiaseman

Usein kysytyt kysymykset - BTANGLE EXACT 6 Professional BOSCH

Kuinka säädän vääntömomentin BT-ANGLE EXACT 6 -laitteessa?

Käytä mukana toimitettua säätötyökalua. Liu'uta liukusäädintä taaksepäin, aseta kuusiokoloavain lisävarusteeseen, käännä, kunnes näkyy lovi, käännä sitten säätötyökalua myötäpäivään lisätäksesi vääntömomenttia tai vastapäivään vähentääksesi sitä. Vääntömomentin tulee pysyä alueella 1,5–6 Nm.

Mikä on akun kesto?

Kesto riippuu käytöstä. NiMH 2,6 Ah akuilla voidaan tehdä useita satoja ruuvauksia. Lataustilan LED vilkkuu vihreänä, kun lataus on tarpeen (6–8 ruuvia jäljellä). Syttyy punaisena, kun kapasiteetti on riittämätön.

Kuinka vaihdan työkalun lisävarusteen?

Pikakiinnityspatruunaa varten vedä patruunaa eteenpäin, aseta lisävaruste ja vapauta. Neliömäistä urosta varten työnnä tappi takaisin ohuella työkalulla, liitä lisävaruste. Varmista, että se on kunnolla kiinnitetty.

Voinko käyttää tätä ruuvinväännintä porana?

Ei, sitä ei ole suunniteltu poraamiseen. Pysäytyskytkin voi laueta äkillisesti aiheuttaen hallinnan menetyksen. Käytä vain ruuvaukseen ja irrotukseen.

Kuinka muodostan Bluetooth-yhteyden tukiasemaan?

Paina päälle/pois-kytkintä aktivoidaksesi yhteyden. Punainen LED vilkkuu haun aikana. Kun se palaa tasaisesti, yhteys on muodostettu. Tämän jälkeen ruuvinvääntimen on oltava EXAConnecT-tukiaseman vapauttama.

Mitä tehdä, jos ruuvinväännin ei käynnisty?

Tarkista ensin, että akku on ladattu ja oikein asennettu. Varmista, että pyörimissuunnan valitsin ei ole keskellä (lukitus). Jos punainen LED vilkkuu, työkalu on ylikuormittunut tai ylikuumentunut. Odota hetki.

Kuinka huollan työkalua?

Puhdista tuuletusraot säännöllisesti. 150 käyttötunnin jälkeen puhdista ja rasvaa hammaspyörästö Bosch-erikoisrasvalla. 300 tunnin välein toista toimenpide. 100 000 ruuvauksen jälkeen voitele kytkin muutamalla tipalla SAE 10/20 moottoriöljyä.

Mitä lisävarusteita on saatavilla?

Kulmakappaleita eri työkalupitimillä (pikakiinnityspatruuna, neliömäinen uros, kuusio), NiMH-akkuja 9,6 V, 12 V ja 14,4 V, laturi AL 2450 DV ja muita lisävarusteita. Katso Bosch-valikoima.

Mistä löydän varaosat?

Verkkosivustolta www.boschpt.com löydät räjäytyskuvia ja tietoa varaosista. Voit myös ottaa yhteyttä Bosch-huoltoon numerossa 09 70 82 12 26 (Ranska) tai sähköpostitse [e-mail].

Kuinka hävitän käytetyn akun?

Älä hävitä akkua kotitalousjätteen mukana. Vie se kierrätyskeskukseen tai Bosch-jälleenmyyjälle. Euroopan parlamentin direktiivin 2006/66/EY mukaisesti NiMH-akut on kierrätettävä erikseen.

KÄYTTÖOHJE BTANGLE EXACT 6 Professional BOSCH

Yleiset sähkötyökalujen turvaohjeet

VAROITUS

Lue kaikki tämän sähkötyökalun mukana toimitetut varoitukset, oh-

jeet, kuvat ja tekniset tiedot. Alla mainittujen ohjeiden noudattamisen laiminlyönti saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavan loukkaantumisen.

Säilytä kaikki turvallisuusohjeet ja muut ohjeet tulevai-suutta varten.

Turvallisuusohjeissa käytetty käsite "sähkötyökalu" käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akku-käyttöisiä sähkötyökaluja (ilman verkkojohtoa).

Työpaikan turvallisuus

• Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voivat johtaa tapaturmiin.
• Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryn.
• Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää laitteen hallinnan, jos suuntaat huomiosi muualle.

Sähköturvallisuus

Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä minkäänlaisia pistorasia-adaptereita maadoitettujen

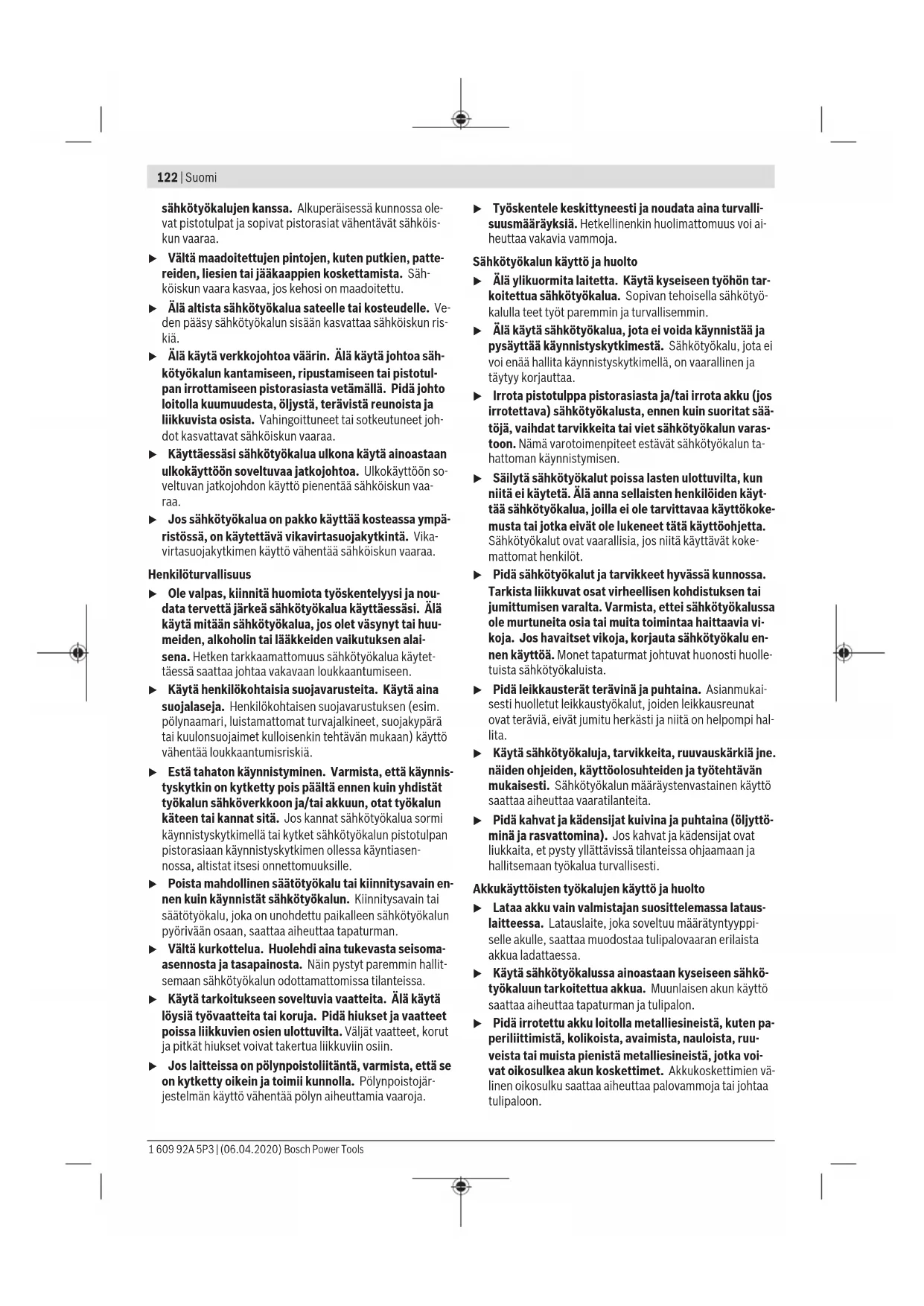

122|Suomi

sähkötyökalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa.

Vältä maadoitettujen pintojen, kuten putkien, pattereiden, liesien tai jääkaappien koskettamista. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu.
- Älä altista sähkötyökalua sateelle tai kosteudelle. Veden pääsy sähkötyökalun sisään kasvattaa sähköiskun riskiä.
Älä käytä verkkjohtoa väärin. Älä käytä johtoa sähkötyökalun kantamiseen, ripustamiseen tai pistotulpan irrottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa.
Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa.
- Jos sähkötyökalua on pakko käyttää kosteassa ympäristössä, on käytettävä vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

Henkilöturvallisuus

▶ Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä mitään sähkötyökalua, jos olet väsynyt tai huu- meiden, alkoholin tai lääkkeiden vaikutuksen alai- sena. Hetken tarkkaamattomuus sähkötyökalua käytet- täessä saattaa johtaa vakavaan loukkaantumiseen.
Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen (esim. pölynaamari, luistamattomat turvajalkineet, suojakypärä tai kuulonsuojaimet kulloisenkin tehtävän mukaan) käyttö vähentää loukkaantumisriskiä.
Estä tahaton käynnistyminen. Varmista, että käynnistyskytkin on kytketty pois päältä ennen kuin yhdistät työkalun sähköverkoon ja/tai akkuun, otat työkalun käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan käynnistyskytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille.
Poista mahdollinen säätötyökalu tai kiinnitysavain ennen kuin käynnistät sähkötyökalun. Kiinnitysavain tai säätötyökalu, joka on unohdettu paikalleen sähkötyökalun pyörivään osaan, saattaa aiheuttaa tapaturman.
Vältä kurkottelua. Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta. Näin pystyt paremmin hallitsemaan sähkötyökalun odottamattomissa tilanteissa.
Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvien osien ulottuvilta. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuvien osiin.
- Jos laitteissa on pölynpoistoliitäntä, varmista, että se on kytketty oikein ja toimii kunnolla. Pölynpoistojärjestelmän käyttö vähentää pölyn aiheuttamia vaaroja.

Työskentele keskittyneesti ja noudata aina turvallisuusmääräyksiä. Hetkellinenkin huolimattomuus voi aiheuttaa vakavia vammoja.

Sähkötyökalun käyttö ja huolto

• Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivan tehoisella sähkötyökalulla teet työt paremmin ja turvallisemmin.
• Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei voi enää hallita käynnistyskytkimellä, on vaarallinen ja täytyy korjauttaa.
  Irrota pistotulppa pistorasiasta ja/tai irrota akku (jos irrotettava) sähkötyökalusta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai viet sähkötyökalun varastoon. Nämä varotoimenpiteet estävät sähkötyökalun tahattoman käynnistymisen.
  Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, joilla ei ole tarvittavaa käyttökokemusta tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät koke-mattomat henkilöt.
  ▶ Pidä sähkötyökalut ja tarvikkeet hyvässä kunnossa. Tarkista liikkuvat osat virheellisen kohdistuksen tai jumittumisen varalta. Varmista, ettei sähkötyökalussa ole murtuneita osia tai muita toimintaa haittaavia vikoja. Jos havaitset vikoja, korjauta sähkötyökalu ennen käyttöä. Monet tapaturmat johtuvat huonosti huolle-tuista sähkötyökaluista.
  Pidä leikkausterät terävinä ja puhtaina. Asianmukaisesti huolletut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät jumitu herkästi ja niitä on helpompi hallita.
  Käytä sähkötyökaluja, tarvikkeita, ruuvauskärkiä jne. näiden ohjeiden, käyttöolosuhteiden ja työtehtävän mukaisesti. Sähkötyökalun määräystenvastainen käyttö saattaa aiheuttaa vaaratilanteita.
  Pidä kahvat ja kädensijat kuivina ja puhtaina (öljyttöminä ja rasvattomina). Jos kahvat ja kädensijat ovat liukkaita, et pysty yllättävissä tilanteissa ohjaamaan ja hallitsemaan työkalua turvallisesti.

Akkukäyttöisten työkalujen käyttö ja huolto

▶ Lataa akku vain valmistajan suosittelemassa latauslaitteessa. Latauslaite, joka soveltuu määrätyntyypiselle akulle, saattaa muodostaa tulipalovaaran erilaista akkua ladattaessa.
Käytä sähkötyökalussa ainoastaan kyseiseen sähkötyökaluun tarkoitettua akkua. Muunlaisen akun käyttö saattaa aiheuttaa tapaturman ja tulipalon.
Pidä irrotettu akku loitolla metalliesineistä, kuten paperiliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat oikosulkea akun koskettimet. Akkukoskettimien välinen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon.

Väärästä käytöstä johtuen akusta saattaa vuotaa nestettä. Vältä koskettamasta nestettä. Jos nestettä pääsee vahingossa iholle, huuhtele kosketuskohta vedellä. Jos nestettä pääsee silmiin, käänny lisäksi lääkärin puoleen. Akusta vuotava neste saattaa aiheuttaa ärsytystä ja palovammoja.
- Älä käytä akkua tai työkalua, joka on vioittunut tai jo- hon on tehty muutoksia. Jos akut ovat vioittuneet tai nii- hin on tehty muutoksia, ne voivat toimia ennalta arvaa- mattomasti ja aiheuttaa tulipalon, räjähdyksen tai louk- kaantumisvaaran.
- Älä altista akkua tai työkalua tulelle tai äärimmäisille lämpötiloille. Tulelle tai yli 130 °C kuumuudelle altistaminen saattaa aiheuttaa räjähdyksen.
Noudata latausohjeita ja lataa akku tai työkalu ohjeenmukaisen lämpötila-alueen rajoissa. Lataaminen virheellisesti tai ohjeiden vastaisessa lämpötilassa saattaa vaurioittaa akkua ja lisätä palovaaraa.

Huolto

Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain alkuperäisiä varaosia. Näin varmistat, että sähkötyökalu säilyy turvallisena.
- Älä missään tapauksessa yritä itse korjata vaurioitu-neita akkuja. Akkuja saa korjata vain valmistaja tai val-tuutettu huoltopiste.

Ruuvinvääntimien turvallisuusohjeet

Pidä sähkötyökalusta kiinni sen eristetyistä kahvapinnoista, kun teet sellaisia töitä, joissa kiinnike voi koskettaa piilossa olevia sähköjohtoja. Jos kiinnike koskettaa virrallista sähköjohtoa, tämä voi tehdä sähkötyökalun suojaamattomat metalliosat virrallisiksi ja aiheuttaa sähköiskun laitteen käyttäjälle.
Käytä sopivia etsintälaitteita piilossa olevien syöttöjohtojen paikallistamiseksi, tai käänny paikallisen jakeluyhtiön puoleen. Kosketus sähköjohtoon saattaa johtaa tulipaloon ja sähköiskuun. Kaasuputken vahingoittaminen saattaa johtaa räjähdykseen. Vesijohtoputken puhkaisu aiheuttaa aineellisia vahinkoja.
- Pidä sähkötyökalusta kunnolla kiinni. Ruuvien kiristyksen ja avauksen yhteydessä voi syntyä hetkellisesti suuria reaktiovoimia.
Varmista työkappaleen kiinnitys. Kädellä pidettynä työkappale ei pysy luotettavasti paikallaan. Siksi se kannattaa kiinnittää ruuvipenkin tai puristimien avulla.
Odota, kunnes sähkötyökalu on pysähtynyt, ennen kuin asetat sen säilytysalustalle. Sähkötyökalun hallinnan menettämisen vaara, koska käyttötarvike voi pureutua säilytysalustan pintaan.
Akusta saattaa purkautua höyryä, jos akku vioittuu tai jos akkua käytetään epäasianmukaisesti. Akku saattaa syttyä palamaan tai räjähtää. Järjestä tehokas ilmanvaihto ja käänny lääkärin puoleen, jos havaitset ärsytystä. Höyry voi ärsyttää hengitysteitä.
▶ Älä avaa akkua. Oikosulkuvaara.

▶ Terävät esineet (esimerkiksi naulat ja ruuvitaltat) tai kuoreen kohdistuvat iskut saattavat vaurioittaa ak-kua. Tämä voi johtaa akun oikosulkuun, tulipaloon, savuamiseen, räjähtämiseen tai ylikuumenemiseen.
Käytä akkua ainoastaan valmistajan tuotteissa. Vain tällä tavalla saat estettyä akun vaarallisen ylikuormituk- sen.

Suojaa akkua kuumuudelta, esimerkiksi pit-käaikaiselta auringonpaisteelta, tulelta, lialta, vedeltä ja kosteudelta. Räjähdys- ja oikosulkuvaara.

- Sammuta sähkötyökalu välittömästi, jos käyttötarvike jumittuu. Varaudu takaiskun aiheuttamiin voimakkai- siin reaktiovoimiin. Käyttötarvike jumittuu sähkötyöka- lun ylikuormitustapauksessa tai terän jäädessä puristuk- siin työkappaleeseen.

VAROITUS Laikkahionnan, sahauksen, taso- hionnan, porauksen yms. töiden

yhteydessä syntyvä pöly saattaa aiheuttaa karsinogeenisia, teratogeenisia tai mutageenisia vaikutuksia. Muutamia esimerkkejä näiden pölylaatujen sisältämistä aineista: lyijymaalien sisältämä lyijy; tiillien, sementin ja laastin sisältämä kiteinen piioksidi; kemiallisesti käsitellyn puun sisältämä arseeni ja kromaatti. Sairastumisriskiin vaikuttaa, kuinka usein näille aineille altistutaan. Vaaran vähentämiseksi töitä tulee tehdä vain hyvin tuuletetuissa tiloissa asianmukaisia henkilönsuojaimia (esim. hengityssuojaimet, jotka suodattavat pienimmätkin pölyhiukkaset) käyttäen.

Estä tahaton käynnistyminen. Varmista, että käynnistyskytkin on pois päältä, ennen kuin asennat akun. Onnettomuusvaara, jos kannat työkalua sormi käynnistyskytkimellä tai asennat akun käynnistyskytkimen ollessa päällä.
Käytä vain virheetömiä käyttötarvikkeita. Ne eivät saa olla myöskään liian kuluneita. Vialliset käyttötarvikkeet saattavat murtua, mikä voi johtaa tapaturmiin ja esinevahinkoihin.
Varmista, että asennat käyttötarvikkeen kunnolla pai- kalleen käyttötarvikkeen pitimeen. Huonosti pitimeen kiinnitetty käyttötarvike saattaa irrota ja sinkoutua hallit- semattomasti ympäriinsä.
Noudata varovaisuutta pitkien ruuvien kiinnityksessä. Ruuvauskärki saattaa luiskahtaa irti ruuvinkannasta. Pitkien ruuvien ruuvaus on usein vaikeaa ja ruuvauskärki saattaa luiskahtaa irti ruuvinkannasta, mikä voi johtaa tapaturmaan.
Tarkista asetettu pyörintäsuunta, ennen kuin käynnistät sähkötyökalun. Kun haluat esimerkiksi avata ruuvin ja pyörintäsuunta on asetettu päinvastaiseksi, tästä saattaa seurata sähkötyökalun voimakas, hallitsematon liike.
- Älä käytä sähkötyökalua porakoneena. Sähkötyökalut, joissa on irrotuskytkin, eivät sovellu poraamiseen. Kytkin voi katkaista toiminnan automaattisesti ja varoittamatta.
- Varoitus! Bluetooth-ominaisuudella varustetun sähkötyökalun käyttö voi aiheuttaa häiriöitä muille laitteille ja järjestelmille, lentokoneille ja lääketieteelli

124|Suomi

sille laitteille (esim. sydämentahdistin, kuulolaitteet). Lisäksi on mahdollista, että se aiheuttaa haittaa työkalun välittömässä läheisyydessä oleskeleville ihmisille ja eläimille. Älä käytä Bluetooth®-ominaisuudella varustettua sähkötyökalua lääketieteellisten laitteiden, huoltoasemien, kemiallisten laitosten, räjähdysvaarallisten tilojen ja räjäytysalueiden läheisyydessä. Älä käytä Bluetooth®-ominaisuudella varustettua sähkötyökalua lentokoneissa. Vältä pitkäkestoista käyttöä kehon välittömässä läheisyydessä.

Bluetooth ^* -tuotenimi sekä vastaavat kuvamerkit (logot) ovat rekisteröityjä tavaramerkkejä ja Bluetooth SIG, Inc. -yhtiön omaisuutta. Robert Bosch Power Tools GmbH käyttää näitä tuotenimiä/kuvamerkkejä aina lisenssillä.

Tuotteen ja ominaisuuksien kuvaus

Lue kaikki turvallisuus- ja käyttöohjeet. Turvallisuus- ja käyttöohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Huomioi käyttöohjeiden etuosan kuvat.

Määräyksenmukainen käyttö

Ruuvausjärjestelmä BT-EXACT/BT-ANGLEEXACT ja EXAConnecT on tarkoitettu ruuvien kiinnittämiseen ja irrottamiseen sekä mutterien kiristämiseen ja avaamiseen ohjeenmukais- ten mittojen ja tehokkuuksien rajoissa. Sitä ei ole tarkoitettu ruuviliitoksen vääntömomentin tai kiertokulman dokumentointiin.

Ruuvausjärjestelmä mahdollistaa ruuvaussignaalien langat- toman tiedonsiirron langattoman Bluetooth®-teknologian avulla. BT-EXACT- ja BT-ANGLEEXACT-sarjan teollisuusakku- ruuvinvääntimien OK-signaalit ja Ei OK -signaalit (ruuvaustu- los OK / ei OK) lähetetään EXAConnecT-perusasemalle. BT- EXACT- ja BT-ANGLEEXACT-sarjan ruuvinvääntimiä ei voi käyttää ilman EXAConnecT-perusasemaa: ruuvinvääntimet ovat toimitettaessa lukittuja ja ne voi vapauttaa vain EXAConnecT-perusaseman avulla.

Lue EXAConnecT-perusaseman käyttöopas ja noudata siinä annettuja ohjeita. Ota ensin EXAConnecT-perusasema käyttöön.

Kuvatut osat

Kuvattujen osien numerointi viittaa kuvasivulla olevaan sähkötyökalun kuvaan.

(1) Käyttötarvike (esim. ruuvaushylsy)
(2) Käyttötarvikkeen pidin
(3) Kulmaruuvauspää
(4) Kiintoavain, avainkoko 27 mm
(5) Kulmapään laipan avainpinta
(6) Kiintoavain, avainkoko 22 mm
(7) Vääntömomenttiasetuksen luisti
(8) Ripustussanka
(9) Ruuviliitoksen LED-merkkivalo
(10) Bluetooth®-yhteyden LED-merkkivalo
(11) Akun lataustilan LED-merkkivalo
(12) Käynnistyskytkin
(13) Suunnanvaihtokytkin
(14) Kiinnityslovet ripustussankaa varten
(15) LED-valon pidin
(16) Liitinmutterin avainpinta
(17) Akun lukituksen avauspainike
(18) APT-pistokkeella varustettu akku
(19) Merkintärengas
(20) Työvalo
(21) Latauslaite
(22) Pistotulppa
(23) Latauslaitteen vihreä LED-merkkivalo
(24) Latauslaitteen punainen LED-merkkivalo
(25) Pikaistukka
(26) Säätötyökalu
(27) Kuusiokoloavain
(28) Säätölevy
(29) Lukkorengas
(30) Kotelokuoren ontelo
(31) Kahva (eristetty kahvapinta)

Kuvassa näkyvä tai tekstissä mainittu lisätarvike ei kuulu vakiovarustukseen. Koko tarvikevalikoiman voit katsoa tarvikekuvastostamme.

Tekniset tiedot

TeollisuusakkuruuivnäinninBT-EXACT		2467
Tuotenumero		0602491433060249143706024914310602491439
Vääntömomentin säätõalue Nm 0,5-2 1-4 1-6 1,5-7
Tyhjäkäyntikierrosluku n0	min-1	600A) kanssa 900	A) kanssa	600	A) kanssa	150	A) kanssa
Nimellinen jännite V 9,6 9,6 9,6 9,6
Pyörimissuunta		ΩΩ	ΩΩ		ΩΩ		ΩΩ
Käyttötarvikkeen pidin SWF 1/4" SWF 1/4" SWF 1/4" SWF 1/4"			○		○		○
Tietoliittymä (radiosignaali) Langaton Bluetooth®-teknologia, luokka 2 (erittely 1.2)

1 609 92A 5P3 | (06.04.2020) Bosch Power Tools

Suomi|125

TeollisuusakkuruuvinväänninBT-EXACT		2467
Maks. kantama m 10 10 10 10
Paino EPTA-Procedure 01:2014 -ohjeiden mukaan	kg 0,80 0,80 0,80 0,80
Suositeltu ympäristön lämpötila latauksen yhteydessä	°C 0 ... +35 0 ... +35 0 ... +35 0 ... +35
Sallittu ympäristön lämpötila käytössä3) ja säilytyksessä	°C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50
Käyttötaajuusalue MHz 2 402-2 480 2 402-2 480 2 402-2 480 2 402-2 480
Lähetysteho maks. mW 0,5 0,5 0,5 0,5
Suojaus IP 20 IP 20 IP 20 IP 20

A) mitattu 20–25 °C lämpötilassa akun 2 607 335 681 kanssa.
B) rajoitettu teho, kun lämpötila on <0 °C

TeollisuusakkuruuvinväänninBT-EXACT		8 9 12
Tuotenumero		0 602 491 443	0 602 491 435	0 602 491 441
Vääntömomentin säätõalue	Nm	1,5–8	1,5–9	1,5–12
Tyhjäkäyntikierrosluku n_0	min ^-1	650 ^A) kanssa	350 ^B) kanssa	400 ^A) kanssa
Nimellinen jännite	V 12		9,6 12
Pyörimissuunta		ΩΩ	ΩΩ	ΩΩ
Käyttötarvikkeen pidin		SWF O 1/4"	SWF O 1/4"	SWF O 1/4"
Tietoliittymä (radiosignaali)		Langaton Bluetooth®-teknologia, luokka 2 (erittely 1.2)
Maks. kantama	m 10 10 10
Paino EPTA-Procedure 01:2014 -ohjeiden mukaan	kg	0,90	0,80	0,90
Suositeltu ympäristön lämpötila latauksen yhtey-dessä	°C 0 ... +35		0 ... +35	0 ... +35
Sallittu ympäristön lämpötila käytössä ^C ja säilytyksessä	°C	-20 ... +50	-20 ... +50	-20 ... +50
Käyttötaajuusalue	MHz	2 402–2 480	2 402–2 480	2 402–2 480
Lähetysteho maks.	mW	0,5	0,5	0,5
Sujoaus		IP 20	IP 20	IP 20

A) mitattu 20–25 °C lämpötilassa akun 2 607 335 683 kanssa.
B) mitattu 20–25 °C lämpötilassa akun 2 607 335 681 kanssa.
C) rajoitettu teho, kun lämpötila on <0 °C

TeollisuusakkukulmaruuvinväänninBT-ANGLEEXACT		236
Tuotenumero		0 602 491 647	0 602 491 656	0 602 491 652
Vääntömomentin säätöalue	Nm	0,7–2	0,7–3	1,5–6
Tyhjäkäyntikierrosluku n_0	min^-1	110^A) kanssa	420^A) kanssa	650^A) kanssa
Nimellinen jännite	V	9,6	9,6	9,6
Pyörimissuunta		ΩΩ	ΩΩ	ΩΩ
Käyttötarvikkeen pidin		SWF○ 1/4"	SWF○ 1/4"	SWF○ 1/4"
Kulmaruuvauspää(tilattava erikseen)		■ 1/4"	■ 1/4"	■ 1/4"
		■ 3/8"	■ 3/8"	■ 3/8"
		○1/4"	○1/4"	○1/4"
Ruuvauspää(tilattava erikseen)		SWF○ 1/4"	SWF○ 1/4"	SWF○ 1/4"

126|Suomi

Teollisuusakkukulmaruuvinväännin 236 BT-ANGLEEXACT
Tietoliittymä (radiosignaali) Langaton Bluetooth®-teknologia, luokka 2 (erittely 1.2)

Maks. kantama m 10 10 10
Paino EPTA-Procedure 01:2014 -ohjeiden mukaan kg 1,0 1,0 1,0
Suositeltu ympäristön lämpötila latauksen yhtey-dessä	°C 0 ... +35 0 ... +35 0 ... +35
Sallittu ympäristön lämpötila käytössä ^3) ja säilytyksessä	°C -20 ... +50 -20 ... +50 -20 ... +50
Käyttötaajuusalue MHz 2 402-2 480 2 402-2 480 2 402-2 480
Lähetysteho maks. mW 0,5 0,5 0,5
Suojaus IP 20 IP 20 IP 20

A) mitattu 20-25 °C lämpötilassa akun 2 607 335 681 kanssa.

B) rajoitettu teho, kun lämpötila on <0 °C

Teollisuusakkukulmaruuvinväännin 7815 BT-ANGLEEXACT

Tuotenumero		0 602 491 669	0 602 491 651	0 602 491 650
Vääntömomentin säätõalue	Nm	2-7	1,5-8	2-15
Tyhjäkäyntikierrosluku n_0	min ^1	110 ^A) kanssa	420 ^A) kanssa	250 ^A) kanssa
Nimellinen jännite	V 9,6 9,6 9,6
Pyörimissuunta		ΩΩ	ΩΩ	ΩΩ
Käyttötarvikkeen pidin		SWF ○ 1/4"	SWF ○ 1/4"	SWF ○ 1/4"
Kulmaruuvauspää		■ 1/4"	■ 1/4"	■ 1/4"
(tilattava erikseen)		■ 3/8"	■ 3/8"	■ 3/8"
		○ 1/4"	○ 1/4"	○ 1/4"

Tietoliittymä (radiosignaali) Langaton Bluetooth®-teknologia, luokka 2 (erittely 1.2)

Maks. kantama m 10 10 10
Paino EPTA-Procedure 01:2014 -ohjeiden mukaan kg 1,0 1,0 1,0
Suositeltu ympäristön lämpötila latauksen yhtey-dessä	°C 0 ... +35 0 ... +35 0 ... +35
Sallittu ympäristön lämpötila käytössä3) ja säilytyksessä	°C -20 ... +50 -20 ... +50 -20 ... +50
Käyttötaajuusalue MHz 2 402-2 480 2 402-2 480 2 402-2 480
Lähetysteho maks. mW 0,5 0,5 0,5
Suojaus IP 20 IP 20 IP 20

A) mitattu 20–25 °C lämpötilassa akun 2 607 335 681 kanssa.

B) rajoitettu teho, kun lämpötila on <0 °C

Teollisuusakkukulmaruuvinväännin 17 23 30 BT-ANGLEEXACT

Tuotenumero		0 602 491 675	0 602 491 673	0 602 491 671
Vääntömomentin säätöalue Nm	6-17	kova ruuvausalusta5-13pehmeä ruuvausa-lusta	7-23	8-30
Tyhjäkäyntikierrosluku n_0	min^-1	560^A) kanssa	320^A) kanssa	220^A) kanssa
Nimellinen jännite	V	14,4	14,4	14,4
Pyörimissuunta		ΩΩ	ΩΩ	ΩΩ

1 609 92A 5P3 | (06.04.2020)

Bosch Power Tools

Teollisuusakkukulmaruuvinväännin BT-ANGLEEXACT

17 23 30

Käyttötarvikkeen pidin		■3/8"	■3/8"	■3/8"
Kulmaruuvauspää(tilattava erikseen)

Tietoliittymä (radiosignaali) Langaton Bluetooth®-teknologia, luokka 2 (erittely 1.2)

Maks. kantama m 10 10 10

Paino EPTA-Procedure 01:2014 -ohjeiden mukaan kg 1,5 1,5 1,5

Suositeltu ympäristön lämpötila latauksen yhtey-dessä

°C 0 ... +35 0 ... +35 0 ... +35

Sallittu ympäristön lämpötila käytössä ^8) ja säilytyksessä

°C -20 ... +50 -20 ... +50 -20 ... +50

Käyttötaajuusalue MHz 2 402-2 480 2 402-2 480 2 402-2 480

Lähetysteho maks. mW 0,5 0,5 0,5

A) mitattu 20–25 °C lämpötilassa akun 2 607 335 685 kanssa.

B) rajoitettu teho, kun lämpötila on <0 °C

Tuotenumero		2 607 335 681	2 607 335 683	2 607 335 685
Kennomäärä		8	10	12
Akun jännite	V	9,6 12,0 14,4
Kapasiteetti	Ah	2,6	2,6	2,6
Paino EPTA-Procedure 01:2014 -ohjeiden mukaan	kg 0,55 0,70 0,80
Suositellut latauslaitteet		AL 2450 DV	AL 2450 DV	AL 2450 DV

Kulmaruuvauspää	■ 1/4"	■ 3/8"	■ 3/8"	● 1/4"	SWF ● 1/4"
Tuotenumero	0 607 453 617	0 607 453 620	0 607 451 618	0 607 453 618	0 607 453 630
Paino EPTA-Procedure01:2014 -ohjeiden mukaan	kg 0,20 0,20 0,20 0,20 0,20

Suora ruuvauspää		SWF ● 1/4"
Tuotenumero		0 607 453 631
Paino EPTA-Procedure 01:2014 -ohjeiden mukaan	kg	0,20

Melu-/tärinätiedot

Melupäästöarvot on määritetty standardin EN 62841-2-2 mukaan.

Sähkötyökalun tyypillinen A-painotettu äänenpainetaso on 70 dB(A). Epävarmuus K = 3 dB. Melutaso voi töiden aikana ylittää 80 dB(A) arvon.

Käytä kuulosuojaimia!

Tärinän kokonaisarvot a_h (kolmen suunnan vektorisumma) ja epävarmuus K on määritetty standardin EN 62841-2-2 mukaan: ruuvaaminen: a_h < 2,5 m/s^2, K = 1,5 m/s^2 .

Näissä käyttöohjeissa ilmoitetut tärinä- ja melupäästötiedot on mitattu standardissa määritetyn mittausmenetelmän mukaan ja niitä voi käyttää sähkötyökalujen keskinäiseen vertailuun. Ne soveltuvat myös tärinä- ja melupäästöjen alustavaan arviointiin.

Ilmoitetut tärinä- ja melupäästöt vastaavat sähkötyökalun pääasiallisia käyttötapoja. Tärinä- ja melupäästöt saattavat

kuitenkin poiketa ilmoitetuista arvoista, jos sähkötyökalua käytetään toisiin töihin, muilla käyttötarvikkeilla tai riittämättömästi huollettuna. Tämä saattaa suurentaa koko työskentelyajan tärinä- ja melupäästöjä huomattavasti.

Tärinä- ja melupäästöjen tarkaksi arvioimiseksi on huomioitava myös ne ajat, jolloin laite on sammutettuna tai tyhjäkäynnillä. Tämä voi vähentää huomattavasti koko työskentelyajan tärinä- ja melupäästöjä.

Määrittele tarvittavat lisävarotoimenpiteet käyttäjän suojelemiseksi tärinän aiheuttamilta haitoilta (esimerkiksi sähkötyökalujen ja käyttötarvikkeiden huolto, käsien pitäminen lämpi-minä ja työprosessien organisointi).

Asennus

Vakiovarustus

Teollisuusakkuruuvinvääntimet toimitetaan ilman akkua. Teollisuusakkukulmaruuvinvääntimet toimitetaan ilman kulmaruuvauspäätä ja akkua.

Ota sopivien tarvikkeiden valintaan liittyvissä kysymyksissä yhteyttä Bosch-teollisuustyökalujen edustajaan.

Käyttö- ja säilytysympäristö

Sähkötyökalu on tarkoitettu ainoastaan sisäkäyttöön.

Työkalun kunnollisen toiminnan varmistamiseksi käyttöympäristön lämpötilan tulee olla -5...+50 °C (23...122 °F) ja suhteellisen ilmankosteuden 20–95 % (ei kondensoitumista).

Akun säilytyspaikan lämpötilan tulee olla 0...45 °C (32...113 °F), jotta akkukennot eivät vaurioidu.

Kulmaruuvauspään asentaminen

BT-ANGLEEXACT 2|3|6|7|8|15|17|23|30

Tähän teollisuusakkukulmaruuvinvääntimeen on ensimmäiseksi asennettava sopiva kulmaruuvauspää (katso "Tekniset tiedot", Sivu 124).

Varmista, että suunnanvaihtokytkin on keskiasennossa (käynnistysvarmistin) ja akku on poistettu sähkötyökalusta, ennen kuin asennat, säädät tai irrotat ruuvauspään.

Pidä kiintoavaimella (6) kiinni sähkötyökalun kulmapään laipan avainpinnasta (5).

- Älä missään tapauksessa purista sähkötyökalua kotelokuorien kohdalta.

Asenna kulmaruuvauspää (3) haluamaasi asentoon laippaan, aseta kiintoavain (4) avainpintaan (16) ja kierrä liitinmutteri kiinni.

Pidä tässä yhteydessä kulmapään laippaa paikallaan kiintoa- vaimella (6).

BT-ANGLEEXACT 23 | 30

Näitä teollisuusakkukulmaruuvinvääntimiä voi käyttää vain kulmaruuvauspään 0 607 451 618 kanssa.

Ripustuskoukku

Ripustussangan (8) avulla voit kiinnittää sähkötyökalun ripustuskoukkuun.

Aseta ripustussanka (8) sähkötyökalun päälle ja lukitse se loviin (14).

Tarkasta säännöllisin väliajoin ripustuskahvan ja ripustuskoukun kunto.

Lataus

Huomautus: latauslaite ja akut eivät kuulu vakiovarustukseen.

Kuvassa oleva pistotulppa voi poiketa oman sähkötyökalusi pistotulpasta.

▶ Varmista, että latauslaite ja akku soveltuvat oman maasi sähköverkolle.

Latauslaite AL 2450 DV (katso kuva A)

Kytke latauslaite (21) pistotulpan (22) kanssa sähköverk- koon ja asenna akku (18) oikeassa asennossa latauslaitteen latausaukkoon.

Älä asenna/irrota akkua väkisin. APT-pistokkeella (Akku Pack Top) varustetut akut ovat rakenteeltaan sellaisia, että ne sopivat vain oikeassa asennossa sähkötyöka-luun ja latauslaitteeseen.

Vihreä LED-merkkivalo (23) alkaa vilkkua. Tämä osoittaa lataussähkön virtaavan. Lataaminen loppuu automaattisesti, kun akku on täynnä. Lataamisen loputtua vihreä LED-merkkivalo lakkaa vilkkumasta ja alkaa palaa jatkuvasti. Noin 2 sekuntia kuuluva äänimerkki ilmoittaa, että akku on täynnä.

Jatkuvasti palava punainen LED-merkkivalo (24) tarkoittaa alennetulla latausvirralla tapahtuvaa lataamista. Jos punainen LED-merkkivalo vilkkuu, lataaminen ei ole mahdollista.

Viat - syyt ja korjausohjeet

Syy Korjaustoimenpide

LED-merkkivalot eivät syty

Latauslaitteen pistotulppaa ei ole kytketty (kunnolla) pistorasiaan	Kytke pistotulppa (kunnolla) pistorasiaan
Pistorasia, verkkjohto tai la-tauslaite on viallinen	Tarkista verkkojännite, anna valtuutetun Bosch-huoltopis-teen tarkistaa latauslaite

Lataaminen ei ole mahdollista

Akun lämpötila ei ole sallitulla alueella	Jäähdytä tai lämmitä akku sallittuun 0...45 °C (32...113 °F) lämpötilaan
Akun koskettimet ovat likai-sia	Puhdista akun koskettimet (esim. asenna ja irrota akku useamman kerran), tarvittaessa vaihda akku

Akku on viallinen Vaihda akku uuteen

Akkua ei ole asennettu tai se on asennettu väärin

Asenna akku (kunnolla) akun latausaukkoon

Liitäntä sähköverkkoon

Huomautus: huomaa, että toimitetun sähkötyökalun vakiovarustus ei sisällä akkua.

- Älä missään tapauksessa säilytä akkuja akkutyöka-lussa. Akut kestävät pitempään ja ovat helpommin ladattavissa, jos ne säilytetään erillään laitteesta. Muista aina ladata akku täyteen ennen käyttöä, jos se on ollut pitkään käyttämättä.

Akun lataus

Lataa akku sille sopivassa latauslaitteessa, ennen kuin asennat sen sähkötyökaluun. Tarkemmat latausohjeet voit katsoa latauslaitteen käyttöohjeista ja tämän ohjekirjan kohdasta (katso "Lataus", Sivu 128).

Akku on varustettu NTC-lämpötilanvalvonnalla, joka sallii la-taamisen vain, kun akun lämpötila on 0...45 °C (32...113 °F). Tämä maksimoi akun eliniän. Oikealla käyttötavalla akku kestää jopa 3 000 latauskertaa.

Uusi tai pitkän aikaa käyttämättä ollut akku saavuttaa täyden tehonsa vasta n. viiden lataus- ja purkausvaiheen jälkeen. Akut kannattaa ladata vasta sen jälkeen kun sähkötyökalun punainen "akun lataustilan" LED-merkkivalo syttyy.

Akun asennus ja irrotus

Kytke suunnanvaihtokytkin (13) keskiasentoon. Tämä lukitsee käynnistyskytkimen (12) "pois päältä" -asentoon ja estää siten sähkötyökalun tahattoman käynnistymisen. Työnnä ladattu akku (18) sähkötyökalun kahvaan.

Asenna akku oikeassa asennossa paikalleen, niin että luki-tuksen avauspainikkeet (17) napsahtavat tuntuvasti kiinni sähkötyökalun kahvaan.

Älä asenna/irrota akkua väkisin. APT-pistokkeella (Akku Pack Top) varustetut akut ovat rakenteeltaan sellaisia, että ne sopivat vain oikeassa asennossa sähkötyöka-luun ja latauslaitteeseen.

Kun haluat irrottaa akun (18), paina molempien puolien luki-tuksen avauspainikkeita (17) ja vedä akku takakautta ulos kahvasta.

Käyttötarvikkeen vaihto pikaistukalla varustetun ruuvauspään yhteydessä (katso kuva B)

Varmista, että asennat käyttötarvikkeen kunnolla paikalleen käyttötarvikkeen pitimeen. Huonosti pitimeen kiinnitetty käyttötarvike saattaa irrota ja sinkoutua hallitsemattomasti ympäriinsä.

BT-EXACT 2|4|6|7|8|9|12

BT-EXACT-sarja on varustettu 1/4":n pikaistukalla (SWF O 1/4").

BT-ANGLEEXACT 2|3|6

Tähän teollisuusakkukulmaruuvinvääntimeen on saatavana 1/4":n pikaistukalla varustettu kulmaruuvauspää (tuotenumero 0 607 453 631).

BT-ANGLEEXACT 2|3|6|7|8|15

Tähän teollisuusakkukulmaruuvinvääntimeen on saatavana 1/4":n pikaistukalla varustettu kulmaruuvauspää (tuotenumero 0 607 453 630).

Käyttötarvikkeen asennus

Vedä pikaistukkaa (25) eteenpäin. Asenna käyttötarvike (1) käyttötarvikkeen pitimeen (2) ja vapauta pikaistukka. Käytä vain sellaisia käyttötarvikkeita, joissa on sopiva kiinnityspää (1/4":n kuusiokanta).

Älä yritä asentaa poranteriä tähän pikaistukkaan. Katkaisukytkimellä varustetut teollisuusakkukulmaruuvinvääntimet ja teollisuusakkuruuivnvääntimet eivät sovellu poraustöihin. Kytkin voi katkaista toiminnan automaattisesti ja varoittamatta. Jos jatkat poraamista kytkimen katkaistua toiminnan, sähkötyökalu saattaa riistäytyä otteestasi, ennen kuin katkaisukytkin reagoi uudelleen.

Käyttötarvikkeen irrotus

Vedä pikaistukkaa (25) eteenpäin. Irrota käyttötarvike (1) käyttötarvikkeen pitimestä (2) ja vapauta pikaistukka.

Käyttötarvikkeen vaihto neliökannalla varustetun ruuvauspään yhteydessä

Varmista, että asennat käyttötarvikkeen kunnolla pai- kalleen käyttötarvikkeen pitimeen. Huonosti pitimeen kiinnitetty käyttötarvike saattaa irrota ja sinkoutua hallit- semattomasti ympäriinsä.

BT-ANGLEEXACT 2|3|6|7|8|15

Tähän teollisuusakkukulmaruuvinvääntimeen on saatavana 1/4":n neliökannalla varustettu kulmaruuvauspää (tuotenumero 0 607 453 617) sekä 3/8":n neliökannalla varustettu kulmaruuvauspää (tuotenumero 0 607 453 620).

BT-ANGLEEXACT 2 | 7 | 17 | 23 | 30

Tähän teollisuusakkukulmaruuvinvääntimeen on saatavana 3/8":n neliökannalla varustettu kulmaruuvauspää (tuotenumero 0 607 451 618).

Käyttötarvikkeen asennus

Paina käyttötarvikkeen pidikkeen (2) neliökannan tappia esi- merkiksi ohuen ruuvitaltan avulla sisäänpäin ja työnnä käyt- tötarvike (1) neliökannan päälle. Varmista, että tappi lukkiu- tuu käyttötarvikkeen aukkoon.

Käyttötarvikkeen irrotus

Paina käyttötarvikkeen (1) aukossa olevaa tappia sisäänpäin ja vedä käyttötarvike irti käyttötarvikkeen pitimestä (2).

Käyttötarvikkeen vaihto kuusiokololla varustetun ruuvauspään yhteydessä (katso kuva C)

Varmista, että asennat käyttötarvikkeen kunnolla paikalleen käyttötarvikkeen pitimeen. Huonosti pitimeen kiinnitetty käyttötarvike saattaa irrota ja sinkoutua hallitsemattomasti ympäriinsä.

BT-ANGLEEXACT 2|3|6|7|8|15

Tähän teollisuusakkukulmaruuvinvääntimeen on saatavana 1/4":n kuusiokololla varustettu kulmaruuvauspää (tuotenumero 0 607 453 618).

Käyttötarvikkeen asennus

Työnnä käyttötarviketta (1) käyttötarvikkeen pitimen (2) kuusiokoloon, kunnes se lukittuu tuntuvasti paikalleen.

Käyttötarvikkeen irrotus

Vedä käyttötarvike (1) irti käyttötarvikkeen pitimestä (2), tarvittaessa pihtien avulla.

Käyttö

Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen (esim. pölynaamari, luista-mattomat turvajalkineet, suojakypärä tai kuulonsuojaimet kulloisenkin tehtävän mukaan)

käyttö vähentää loukkaantumisriskiä.

130|Suomi

Käyttöönotto

Kun haluat käynnistää sähkötyökalun, säädä ensin pyörintä-suunta suunnanvaihtokytkimellä (13): sähkötyökalu käynnistyy vain, kun suunnanvaihtokytkin (13) ei ole keskiasennossa (käynnistyssalpa).

Pyörintäsuunnan valinta (katso kuva D)

▶ Siirrä suunnanvaihtokytkintä (13) vain, kun sähkötyö- kalu on pysäytettynä.

Pyörintäsuunta myötäpäivään: kun haluat kiinnittää ruuveja, kytke suunnanvaihtokytkin (13) vasempaan ääriasentoon.

Pyörintäsuunta vastapäivään: kun haluat löysätä tai irrottaa ruuveja, kytke suunnanvaihtokytkin (13) oikeaan ääria-sentoon.

Työvalon sytyttäminen

Työvalo (20) valaisee ruuvauskohdan tehokkaasti. Työvalo (20) syttyy, kun painat kevyesti käynnistyskytkintä (12). Kun painat käynnistyskytkintä voimakkaammin, sähkötyökalu käynnistyy ja työvalo palaa edelleen.

- Älä katso suoraan työvaloon, koska se voi aiheuttaa häikäistymisen.

Käynnistys ja pysäytys

Ruuvinvääntimissä on vääntömomentista riippuva katkaisukytkin, jonka voi säätää ilmoitetun alueen rajoissa. Se reagoi, kun valittu vääntömomentti on saavutettu.

Huomautus: jännitteensäädin täytyy ottaa ensin käyttöön, jos ruuvinvännintä käytetään jänniteadapterin kanssa.

Käynnistä sähkötyökalu painamalla käynnistyskytkin (12) pohjaan.

Sähkötyökalu sammu automaattisesti, kun valittu vääntömomentti on saavutettu.

▶ Jos vapautat käynnistyskytkimen (12) liian aikaisin, valittua vääntömomenttia ei saavuteta.

Työskentelyohjeita

Sähkötyökalu on varustettu radiosignaaliliitännällä. Paikallisia käyttörajoituksia (esimerkiksi lentokoneissa tai sairaaloissa) on noudatettava.
Irrota sähkötyökalu sähköverkosta, ennen kuin teet työkalun asetuksia, vaihdat käyttötarvikkeita tai asetat työkalun syrjään. Tämä varotoimenpide estää sähkötyökalun tahattoman käynnistymisen.
Aseta sähkötyökalun ruuvauskärki mutteriin/ruuviin vain kun moottori on sammutettu. Pyörivät käyttötar-vikkeet saattavat luiskahtaa irti ruuvista/mutterista.
Irrota akku, ennen kuin alat tehdä sähkötyökaluun liittyviä töitä (esim. huolto, käyttötarvikkeen vaihto, jne.). Irrota akku myös sähkötyökalun kuljetuksen ja säilytyksen ajaksi. Käynnistyskytkimen tahaton painallus aiheuttaa loukkaantumisvaaran.

Vääntömomentin valinta (katso kuvat E - G)

Vääntömomentti riippuu katkaisukytkimen jousijännityksestä. Katkaisukytkin katkaisee voimansiirron valitun vääntömomentin kohdalla kummassakin ruuvaussuunnassa.

Käytä tarvitsemasi vääntömomentin valintaan vain mukana toimitettua säätötyökalua (26).

Työnnä sähkötyökalun luisti (7) kokonaan taakse.

BT-ANGLEEXACT 2|3|6|7|8|15|17|23|30

Työnnä kuusiokoloavain (27) käyttötarvikkeen (26) sisään ja kierrä sitä hitaasti.

Heti kun kytkimessä näkyy pieni uloskaartuma (säätölevy (28)) rungon aukon kohdalla, työnnä säätötyökalu (26) tä- hän uloskaartumaan ja kierrä säätötyökalua.

BT-EXACT 2|4|6|7|8|9|12

Työnnä kuusiokoloavain (27) käyttötarvikkeen pitimeen (2) ja kierrä sitä hitaasti.

Heti kun kytkimessä näkyy pieni uloskaartuma (säätölevy (28)) rungon aukon kohdalla, työnnä säätötyökalu (26) tä- hän uloskaartumaan ja kierrä säätötyökalua.

Kierto myötäpäivään = suurempi vääntömomentti; kierto vastapäivään = pienempi vääntömomentti.

Ota säätötyökalu (26) pois. Työnnä luisti (7) takaisin eteen, jotta se suojaa kytkintä lialta.

Huomautus: tarvittava säätö riippuu ruuviliitoksen tyypistä ja se kannattaa määrittää kokeilemalla. Tarkasta koeliitos momenttiavaimella.

Säädä vääntömomenttia vain ilmoitetuissa rajoissa, koska muuten katkaisukytkin lakkaa toimimasta.

LED-merkkivalo

Akun lataustilan merkkivalo

Jos akku (18) täytyy ladata, vihreä LED-merkkivalo (11) vilkkuu ja kuulet merkkiäänen. Tämän jälkeen voit tehdä vielä enintään 6–8 ruu

vausta.

Jos LED-merkkivalo palaa punaisena, kapasiteetti ei enää riitä uuteen ruuvinvääntöön tai sähkötyökalu on ylikuormitettu. Sähkötyökalua ei voi enää käynnistää. Käynnistysvarmistin pysyy aktiivisena, kunnes akku on irrotettu sähkötyökalusta ja ladattu akku on asennettu siihen.

Kun käytät jänniteadapteria, punainen LED-merkkivalo (11) tarkoittaa ylikuormitusta.

Jos punainen LED-merkkivalo (11) vilkkuu, sähkötyökalu on ylikuumentunut ja kytketty pois päältä. Odota, kunnes vilkunta lakkaa hetken kuluttua automaattisesti, ennen kuin otat sähkötyökalun uudelleen käyttöön.

Sähkötyökalun huomattavasti lyhentynyt käyntiaika jokaisen latauskerran jälkeen on merkki siitä, että akku kannattaa vaihtaa uuteen. Hävitä käytöstä poistetut akut maakohtais- ten lakimääräysten mukaan.

Huomautus: jos käytät akun (18) sijasta jänniteadapteria ja jännitteensäädintä 4EXACT, LED-merkkivalo (11) ei toimi.

Ruuvaamisen merkkivalo

Katkaisukytkin katkaisee voimansiirron, kun valittu vääntömomentti saavutetaan. LED-merkkivalo (9) palaa vihreänä.

Jos valittua vääntömomenttia ei ole saavutettu, LED-merkivalo (9) palaa punaisena ja kuulet merkkiänen. Ruuvaus täytyy tehdä uudelleen.

Bluetooth®-yhteyden merkkivalo

Paina käynnistyskytkintä (12), jotta Bluetooth®-yhteys kyt-keytyy toimintaan. Punainen LED-merkkivalo (10) vilkkuu ruuvinvääntimen etsiessä yhteyttä.

Jatkuvasti palava punainen LED-merkkivalo (10) ilmoittaa, että Bluetooth®-yhteys on muodostettu. Ruuvinväännin on kuitenkin yhä lukittu.

Kun EXAConnecT-perusasema antaa ruuvinvääntimen käyttöluvan, LED-merkkivalo (10) sammu.

Jos painaessasi käynnistyskytkintä LED-merkkivalo (10) vilkkuu vain hetken ja sammuu sen jälkeen, ruuvinvääntimen käytettävissä oleva sähkövirta ei riitä enää yhteyden muodostamiseen.

Toistosuoja

Jos katkaisukytkin on katkaissut ruuvattaessa voimansiirron, moottori sammuu. Moottorin voi käynnistää vasta 0,7 sekunnin kuluttua uudelleen. Tällä tavalla estetään kiinnitetyn ruuviliitoksen tahaton lisäkiristys.

Kulmaruuvauspään säätö

BT-ANGLEEXACT 2|3|6|7|8|15|17|23|30

Kulmaruuvauspään (3) voi säätää yhteensä kahdeksaan eri asentoon.

Pidä kiintoavaimella (6) kiinni sähkötyökalun kulmapään laipan avainpinnasta (5).

- Älä missään tapauksessa purista sähkötyökalua kotelokuorien kohdalta.

Löysää kiintoavaimella (4) liitinmutteria avainpinnan (16) kohdalta. Säädä kulmaruuvauspäätä (3) 45 asteen portain haluamaasi asentoon ja kiristä sen jälkeen kiintoavaimella (4) liitinmutteria avainpinnan (16) kohdalta.

Pidä tässä yhteydessä kulmapään laippaa paikallaan kiintoavaimella (6).

LED-työvalon säätö (katso kuva H)

BT-ANGLEEXACT 2|3|6|7|8|15|17|23|30

Irrota merkintärengas (19) ohuella ruuvitaltalla, lastalla, tms. työkalulla. Siirrä lukkorengas (29) lukkorengaspihdeillä taakse kotelokuoren päälle.

Tämän jälkeen voit säätää LED-työvalon pitimen (15) molemmat LED-työvalon (20) ympäröivät kuoripuoliskot halua-maasi asentoon. Älä vaurioita LED-työvalon sähköjohtoa ja työnnä se taittamatta sille varattuun kotelokuoren onteloon (30). Asenna LED-työvalon (20) ympärille molemmat LED-työvalon pitimen (15) kotelokuoret.

Paina lukkorengas (29) ja merkintärengas (19) takaisin pai-koilleen.

Hoito ja huolto

Huolto ja puhdistus

Irrota akku, ennen kuin alat tehdä sähkötyökaluun liittyviä töitä (esim. huolto, käyttötarvikkeen vaihto,

jne.). Irrota akku myös sähkötyökalun kuljetuksen ja säilytyksen ajaksi. Käynnistyskytkimen tahaton painallus aiheuttaa loukkaantumisvaaran.

- Pidä sähkötyökalu ja tuuletusaukot puhtaina luotettavan ja turvallisen työskentelyn varmistamiseksi.

Sähkötyökalun voitelu

Voiteluaine:

Vaihteiston erikoisrasva (225 ml)

Tuotenumero 3 605 430 009

Molykoterasva

Moottoriöljy SAE 10/SAE 20

– Vaihteisto on puhdistettava miedolla liuottimella ensimmäisten 150 käyttötunnin jälkeen. Noudata liuottimen valmistajan antamia käyttö- ja hävitysohjeita. Voitele vaihteisto tämän jälkeen Boschin erikoisrasvalla. Ensipuhdistuksen jälkeen puhdistus on tehtävä uudelleen 300 käyttötunnin välein.

- Voitele katkaisukytkimen liikkuvat osat 100 000 ruuvauksen välein muutamalla öljypisaralla (käytä tähän moottoriöljyä SAE 10/SAE 20). Voitele liukuvat ja pyörivät osat molykoterasvalla. Tarkasta samalla kytkimen kunto (mahdolliset kulumat) ja kokeile, toimiiko kytkin asianmukaisesti ja tarkasti. Lopuksi kytkimen vääntömomentti on säädettävä uudelleen.

Anna huolto- ja korjaustyöt vain valtuutetun ammattihenkilökunnan tehtäväksi. Näin varmistat, että sähkötyökalu pysyy turvallisena.

Valtuutettu Bosch-huoltopiste suorittaa huolto- ja korjaustyöt nopeasti ja luotettavasti.

▶ Voitelu- ja puhdistusaineet on hävitettävä ympäristöystävällisesti. Huomioi lakimääräykset.

Asiakaspalvelu ja käyttöneuvonta

Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjäytyskuvat ja varaosatiedot ovat myös verkko-osoitteessa: www.bosch-pt.com

Bosch-käyttöneuvontatiimi vastaa mielellään tuotteita ja tarvikkeita koskeviin kysymyksiin.

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi.

Puh.: 0800 98044

Faksi: 010 296 1838

www.bosch-pt.fi

Hävitys

Sähkötyökalut, akut, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön.

Älä heitä sähkötyökaluja tai akkuja/paristoja talousjätteisiin!

Koskee vain EU-maita:

Eurooppalaisen direktiivin 2012/19/EU mukaan käyttökelvottomat sähkötyökalut ja eurooppalaisen direktiivin 2006/66/EY mukaan vialliset tai loppuun käytetyt akut/paristot täytyy kerätä erikseen ja toimittaa ympäristöystävälliseen kierrätykseen.

Akut/paristot:

Ni-MH: nikkelimetallihybrid

Ελληνικά

Nende tööstuslike akunurkkruvikeerajate jaoks on saadaval 1/4"-sisekuuskandiga nurkkruvikeerajapea (tootenumber 0 607 453 618).

Nurkkruvikeerajapea asendi muutmine

BT-ANGLEEXACT 2|3|6|7|8|15|17|23|30
