| 제품 유형 | 무선 산업용 앵글 스크류드라이버 |
| 브랜드 | 보쉬 |
| 모델 | BT-ANGLE EXACT 6 Professional |
| 공칭 전압 | 9.6 V |
| 배터리 타입 | NiMH, 2.6 Ah |
| 토크 범위 | 1.5 – 6 Nm |
| 무부하 속도 | 650 rpm |
| 회전 방향 | 좌우 |
| 공구 홀더 | 1/4" 퀵 체인 척 또는 수나사 사각 |
| 무게 (EPTA 기준) | 1.0 kg |
| 크기 (길이 x 폭 x 높이) | 약 250 x 60 x 180 mm (추정) |
| 보호 등급 | IP 20 |
| 무선 기술 | Bluetooth® 클래스 2, 범위 10m |
| 주요 기능 | 조절 가능한 토크로 나사 조임 및 풀기, 정지 클러치, 무선 데이터 전송, LED 조명 |
| LED 표시 | 충전 상태, 나사 조임 OK/Not OK, Bluetooth 연결 |
| 전원 | 분리형 NiMH 9.6V 배터리 (AL 2450 DV 충전기 권장) |
| 사용 온도 | -20°C ~ +50°C |
| 충전 온도 | 0°C ~ +35°C |
| 유지보수 및 청소 | 환기 슬롯 청소, 기어 및 클러치 주기적 윤활 |
| 안전 | 재시동 방지, 시동 잠금, 전기 및 기계 안전 지침 |
| 예비 부품 및 수리 가능성 | 사용 가능한 액세서리: 앵글 기어, 척, 배터리, 충전기; Bosch A/S에서 수리 |
| 일반 정보 | 산업 환경에서 전문적 사용, EXAConnecT 베이스 스테이션 필요 |
자주 묻는 질문 - BTANGLE EXACT 6 Professional BOSCH
사용자 질문 BTANGLE EXACT 6 Professional BOSCH
0 질문 이 기기에 대해. 알고 있는 것에 답하거나 자신의 질문을 하세요.
이 기기에 대한 새로운 질문하기
기기 설명서 다운로드 전동 드라이버 무료 PDF 형식! 매뉴얼 찾기 BTANGLE EXACT 6 Professional - BOSCH 전자 기기를 다시 손에 넣으세요. 이 페이지에는 기기 사용에 필요한 모든 문서가 게시되어 있습니다. BTANGLE EXACT 6 Professional 브랜드 BOSCH.
사용 설명서 BTANGLE EXACT 6 Professional BOSCH

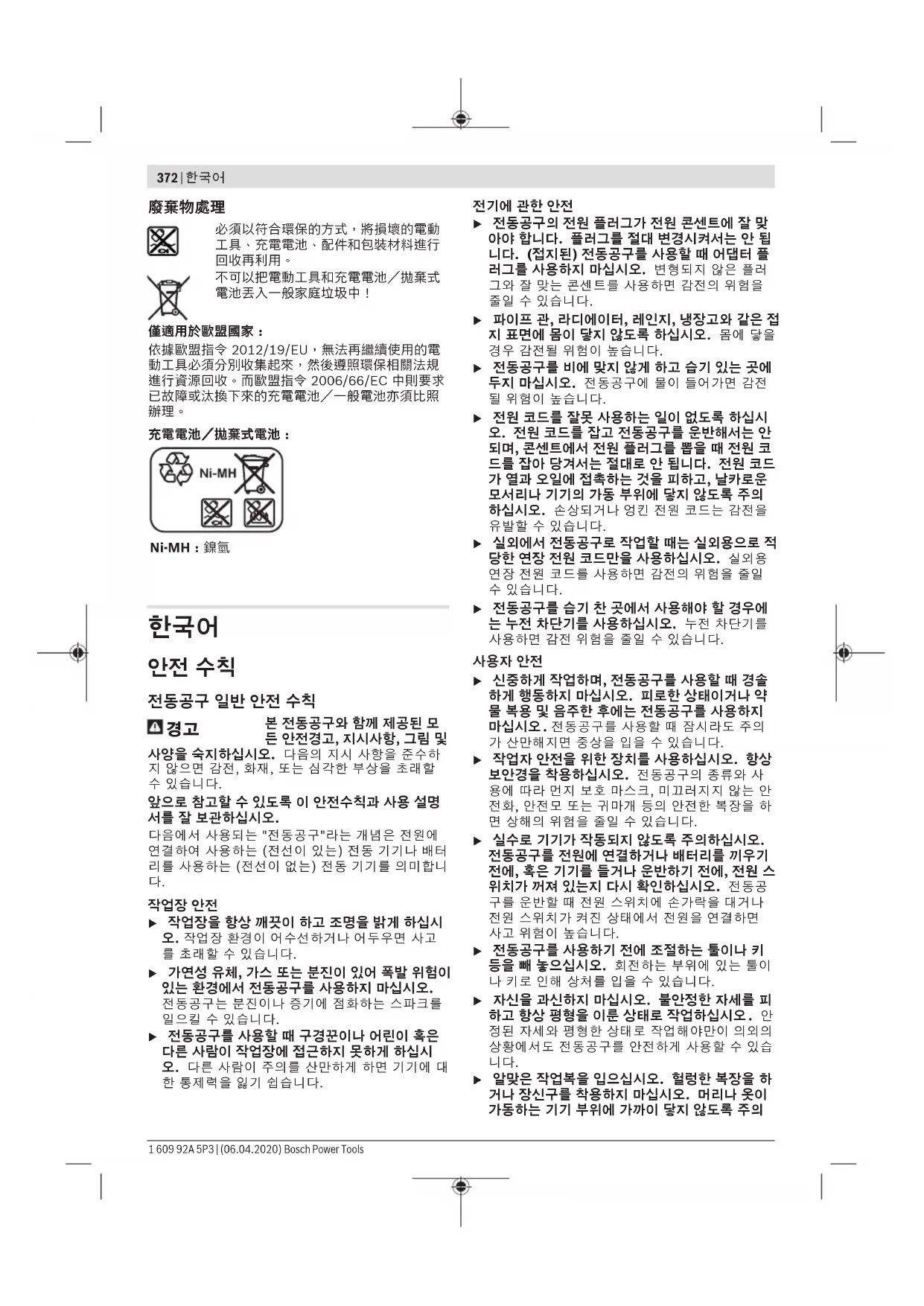

본 전동공구와 함께 제공된 모든 안전경고,지시사항,그림 및
사양을 숙지하십시오. 다음의 지시 사항을 준수하지 않으면 감전, 화재, 또는 심각한 부상을 초래할 수 있습니다.
앞으로 참고할 수 있도록 이 안전수칙과 사용 설명서를 잘 보관하십시오.
다음에서 사용되는 "전동공구"라는 개념은 전원에 연결하여 사용하는 (전선이 있는) 전동 기기나 배터리를 사용하는 (전선이 없는) 전동 기기를 의미합니다.
작업장 안전
▶ 작업장을 항상 깨끗이 하고 조명을 밝게 하십시오. 작업장 환경이 어수선하거나 어두우면 사고를 초래할 수 있습니다.
▶ 가연성 유체, 가스 또는 분진이 있어 폭발 위험이 있는 환경에서 전동공구를 사용하지 마십시오.
전동공구는 분진이나 증기에 점화하는 스파크를 일으킬 수 있습니다.
▶ 전동공구를 사용할 때 구경끈이나 어린이 혹은 다른 사람이 작업장에 접근하지 못하게 하십시오. 다른 사람이 주의를 산만하게 하면 기기에 대한 통제력을 잃기 쉽습니다.
전기에 관한 안전
▶ 전동공구의 전원 플러그가 전원 콘센트에 잘 맞아야 합니다. 플러그를 절대 변경시켜서는 안 됩니다. (접지된) 전동공구를 사용할 때 어댑터 플러그를 사용하지 마십시오. 변형되지 않은 플러그와 잘 맞는 콘센트를 사용하면 감전의 위험을 줄일 수 있습니다.
▶ 파이프 관, 라디에이터, 레인지, 냉장고와 같은 접지 표면에 몸이 닿지 않도록 하십시오. 몸에 닿을 경우 감전될 위험이 높습니다.
▶ 전동공구를 비에 맞지 않게 하고 습기 있는 곳에 두지 마십시오. 전동공구에 물이 들어가면 감전될 위험이 높습니다.
▶ 전원 코드를 잘못 사용하는 일이 없도록 하십시오. 전원 코드를 잡고 전동공구를 운반해서는 안되며, 콘센트에서 전원 플러그를 뽑을 때 전원 코드를 잡아 당겨서는 절대로 안 됩니다. 전원 코드가 열과 오일에 접촉하는 것을 피하고, 날카로운 모서리나 기기의 가동 부위에 닿지 않도록 주의 하십시오. 손상되거나 엉킨 전원 코드는 감전을 유발할 수 있습니다.
▶ 실외에서 전동공구로 작업할 때는 실외용으로 적당한 연장 전원 코드만을 사용하십시오. 실외용 연장 전원 코드를 사용하면 감전의 위험을 줄일 수 있습니다.
▶ 전동공구를 습기 찬 곳에서 사용해야 할 경우에는 누전 차단기를 사용하십시오. 누전 차단기를 사용하면 감전 위험을 줄일 수 있습니다.
사용자 안전
▶신중하게 작업하며, 전동공구를 사용할 때 경솔하게 행동하지 마십시오. 피로한 상태이거나 약물 복용 및 음주한 후에는 전동공구를 사용하지 마십시오. 전동공구를 사용할 때 잠시라도 주의 가 산만해지면 중상을 입을 수 있습니다.
▶ 작업자 안전을 위한 장치를 사용하십시오. 항상 보안경을 착용하십시오. 전동공구의 종류와 사용에 따라 먼지 보호 마스크, 미끄러지지 않는 안전화, 안전모 또는 귀마개 등의 안전한 복장을 하면 상해의 위험을 줄일 수 있습니다.
▶ 실수로 기기가 작동되지 않도록 주의하십시오. 전동공구를 전원에 연결하거나 배터리를 끼우기 전에, 혹은 기기를 둘거나 운반하기 전에, 전원 스위치가 꺼져 있는지 다시 확인하십시오. 전동공구를 운반할 때 전원 스위치에 손가락을 대거나 전원 스위치가 켜진 상태에서 전원을 연결하면 사고 위험이 높습니다.
▶ 전동공구를 사용하기 전에 조절하는 톤이나 키 등을 빼 놓으십시오. 회전하는 부위에 있는 톤이나 키로 인해 상처를 입을 수 있습니다.
▶ 자신을 과신하지 마십시오. 불안정한 자세를 피하고 항상 평형을 이룬 상태로 작업하십시오. 안정된 자세와 평형한 상태로 작업해야만이 의외의 상황에서도 전동공구를 안전하게 사용할 수 있습니다.
▶ 알맞은 작업복을 입으십시오. 혈령한 복장을 하거나 장신구를 착용하지 마십시오. 머리나 옷이 가동하는 기기 부위에 가까이 닿지 않도록 주의
하십시오. 혈링한 복장, 장신구 혹은 긴 머리는 가동 부위에 말려 사고를 초래할 수 있습니다.
▶ 분진 추출장치나 수거장치의 조립이 가능한 경우, 이 장치가 연결되어 있는지, 제대로 작동이 되는지 확인하십시오. 이러한 분진 추출장치를 사용하면 분진으로 인한 사고 위험을 줄일 수 있습니다.
▶ 톱을 자주 사용한다고 해서 안주하는 일이 없게 하고 공구의 안전 수칙을 무시하지 않도록 하십시오. 부주의하게 취급하여 순간적으로 심각한 부상을 입을 수 있습니다.
전동공구의 올바른 사용과 취급
▶ 기기를 과부하 상태에서 사용하지 마십시오. 작업할 때 이에 적당한 전동공구를 사용하십시오. 알맞은 전동공구를 사용하면 지정된 성능 한도 내에서 더 효율적으로 안전하게 작업할 수 있습니다.
▶ 전원 스위치가 고장 난 전동공구를 사용하지 마십시오. 전원 스위치가 작동되지 않는 전동공구는 위험하므로, 반드시 수리를 해야 합니다.
▶ 전동공구를 조정하거나 액세서리 부품 교환 혹은 공구를 보관할 때, 향상 전원 콘센트에서 플러그 를 미리 빼어 놓거나 배터리를 분리하십시오. 이러한 조치는 실수로 전동공구가 작동하게 되는 것을 예방합니다.
▶ 사용하지 않는 전동공구는 어린이 손이 닿지 않는 곳에 보관하고, 전동공구 사용에 익숙지 않거나 이 사용 설명서를 읽지 않은 사람은 기기를 사용해서는 안됩니다. 경험이 없는 사람이 전동공구를 사용하면 위협합니다.
▶ 전동공구 및 액세서리를 조심스럽게 관리하십시오. 가동 부위가 하자 없이 정상적인 기능을 하는지, 걸리는 부위가 있는지, 혹은 전동공구의 기능에 중요한 부품이 손상되지 않았는지 확인하십시오. 손상된 기기의 부품은 전동공구를 다시 사용하기 전에 반드시 수리를 맡기십시오. 제대로 관리하지 않은 전동공구의 경우 많은 사고를 유발합니다.
▶ 절단 공구를 날카롬고 깨끗하게 관리하십시오.
날카로운 절단면이 있고 잘 관리된 절단공구는
걸리는 경우가 드물고 조절하기도 쉽습니다.
▶ 전동공구, 액세서리, 장착하는 공구 등을 사용할 때, 이 지시 사항과 특별히 기종 별로 나와있는 사용 방법을 준수하십시오. 이때 작업 조건과 실시 하려는 작업 내용을 고려하십시오. 원래 사용 분야가 아닌 다른 작업에 전동공구를 사용할 경우 위험한 상황을 초래할 수 있습니다.
▶ 손잡이 및 잡는 면을 건조하게 유지하고, 오일 및 그리스가 묻어 있지 않도록 깨끗하게 하십시오.
손잡이 또는 잡는 면이 미끄러우면 예상치 못한 상황에서 안전한 취급 및 제어가 어려워집니다.
충전 전동공구의 올바른 사용과 취급
▶ 배터리를 충전할 때 제조 회사가 추천하는 충전 기만을 사용하여 재충전해야 합니다. 특정 제품의 배터리를 위하여 제조된 충전기에 적합하지 않은 다른 배터리를 충전할 경우 화재 위험이 있습니다.
▶ 각 전동공구용으로 나와있는 배터리만을 사용하십시오. 다른 종류의 배터리를 사용하면 상해를 입거나 화재를 초래할 수 있습니다.
▶ 배터리를 사용하지 않을 때는, 각 극을 자극 할 수 있는 페이퍼 클립, 동전, 열쇠, 못, 나사 등 유사한 금속성 물체와 멀리하여 보관하십시오. 배터리 극 사이에 쇼트가 일어나 화상을 입거나 화재를 야기할 수 있습니다.
▶ 배터리를 잘못 사용하면 누수가 생길 수 있습니다. 누수가 생긴 배터리에 닿지 않도록 하십시오. 피부에 접촉하게 되었을 경우 즉시 물로 씻으십시오. 유체가 눈에 닿았을 경우 바로 의사와 상담 하십시오. 배터리에서 나오는 유체는 피부에 자극을 주거나 화상을 입힐 수 있습니다.
▶ 손상된 배터리 또는 공구를 사용하지 마십시오.
손상되었거나 개조된 배터리는 예기치 못한 특성으로 인해 화재, 폭발 또는 부상의 위험을 초래할 수 있습니다.
▶ 배터리 또는 공구가 화기 또는 지나치게 높은 온도에 노출되지 않도록 하십시오. 화기 또는 130°C 이상의 온도에 노출되면 폭발할 위험이 있습니다.
▶ 충전 지침을 준수하고 지침에 제시된 범위를 벗어난 온도에서 충전하지 마십시오. 제시된 범위를 벗어난 부적절한 온도에서 충전할 경우 배터리가 손상되어 화재 발생의 위험이 증가됩니다.
서비스
▶ 전동공구 수리는 반드시 전문 인력에게 맡기고, 수리 정비 시 보쉬 순정 부품만을 사용하십시오. 그렇게 함으로써 기기의 안전성을 오래 유지할 수 있습니다.
▶ 손상된 배터리는 절대 수리하지 마십시오. 배터리 수리는 제조사 또는 공인 서비스센터에서 만진행할 수 있습니다.
스크류 드라이버 관련 안전 수칙
▶ 파스너가 숨겨진 배선에 접촉할 가능성이 있는 작업을 수행할 경우, 전동공구의 절면된 손잡이 면만 잡으십시오. 파스너가 "전류가 흐르는" 전선에 접촉되면, 전동공구의 노출된 금속 부품에 "전류가 흐르는" 상태로 만들어 작업자가 감전될 수 있습니다.
▶ 보이지 않는 부위에 에너지 배선 및 배관 여부를 확인하려면 적당한 탐지기를 사용하거나 담당 전력 공급회사에 문의하십시오. 전선에 접하게 되면 화재나 전기 충격을 야기할 수 있습니다. 가스관을 손상시키면 폭발 위험이 있습니다. 수도관을 파손하게 되면 재산 피해를 야기할 수 있습니다.
▶ 전동 공구를 잘 잡으십시오. 스크류를 조이거나 풀 때 잠깐 동안 높은 반력 토크가 발생할 수 있습니다.
▶ 작업물을 잘 고정하십시오. 고정장치나 기계 바이스에 끼워서 작업하면 손으로 잡는 것보다 더 안전합니다.
374|한국어
▶ 전동공구를 내려놓기 전에 기기가 완전히 멈추었는지 확인하십시오. 삽입공구가 걸리거나 전동공구에 대한 통제가 어려워질 수 있습니다.
▶ 배터리가 손상되었거나 잘못 사용될 경우 증기가 발생할 수 있습니다. 배터리에서 화재가 발생하거나 폭발할 수 있습니다. 작업장을 환기시키고, 필요한 경우 의사와 상담하십시오. 증기로 인해 호흡기가 자극될 수 있습니다.
▶ 배터리를 분해하지 마십시오. 단락이 발생할 위험이 있습니다.
▶ 못이나 스크류 드라이버 같은 뱔족한 물체 또는 외부에서 오는 충격 등으로 인해 축전지가 손상될 수 있습니다. 내부 단락이 발생하여 배터리가 타거나 연기가 발생하고, 폭발 또는 과열될 수 있습니다.
▶ 제조사의 배터리 제품만 사용하십시오. 그래야만 배터리 과부하의 위험을 방지할 수 있습니다.
배터리를 태양 광선 등 고열에 장시간 노출되지 않도록 하고 불과 오염물질, 물, 수분이 있는 곳에 두지 마십시오. 폭발 및 단락의 위험이 있습니다.
▶ 톨 흡더에 끼워진 비트가 물리면 즉시 전동공구스위치를 끄십시오. 반동을 유발할 수 있는 강한 반동력이 생길 수 있습니다. 전동공구가 과부하된 상태이거나 또는 작업하려는 소재에 걸렸을 경우 비트가 물립니다.
경고
연마,절단,샌딩,드릴 작업 및 이와 유사한 작업 시 발생하는
분진은 암 또는 기형을 유발하거나 돌연변이 발생률을 높일 수 있습니다. 해당 분진에 함유되어 있는 일부 물질:
납 성분 함유 페인트 및 광택제 속의 납, 벽돌, 시멘트 속 및 다른 미장 작업 시 사용되는 규조토 결정체, 화학 처리된 목재 속의 비소 및 크롬. 발병 위험 정도는 이러한 물질에 얼마나 자주 노출되는지 여부에 따라 달라집니다. 발병 위험을 줄이기 위해서는 해당 보호장비를 갖추고 통풍이 잘 되는 공간에서 작업해야 합니다(예: 초소형 분진 미립자도 걸러주는 특수 설계된 호흡용 보호구 이용).
▶ 실수로 전원을 켜는 일이 없게 하십시오. 배터리를 끼우기 전에 전원 스위치가 꺼짐 위치에 있는지 확인하십시오. 전원 스위치를 잡고 전동공구를 운반하거나 스위치가 켜진 상태에서 전동공구에 배터리를 끼우면 사고가 발생할 수 있습니다.
▶ 반드시 마모되지 않고 결함이 없는 비트만 사용 하십시오. 손상된 비트가 부러져 다칠 수 있으며 물적 손해를 입을 수 있습니다.
▶ 비트를 끼울 때 툴 홀더에 단단히 끼워졌는지 확인하십시오. 비트가 툴 홀더에 딱 끼워져 있지 않으면 다시 빠져 나와 제어가 불가능해 질 수 있습니다.
▶ 긴 나사못을 돌려 끼울 때, 나사못 및 사용하는 비트 종류에 따라 미끄러질 위험이 있으므로 주의 하십시오. 긴 나사못은 제어하기 어려운 경우가 많으며, 돌려 끼울 때 나사못이 미끄러져 부상 당할 위험이 있습니다.
▶ 전동공구의 전원을 켜기 전에 설정되어 있는 회전 방향에 유의하십시오. 예를 들어 나사못을 풀려고 할 때 회전 방향이 나사못이 돌려 끼워지는 방향으로 설정되어 있는 경우, 전동공구가 제어할 수 없는 상태로 격렬하게 움직일 수 있습니다.
본 전동공구는 드릴 머신으로 사용하지 마십시오. 작동 정지 클러치가 있는 전동공구는 드릴 작업에 적합하지 않습니다. 이 클러치는 자동으로 경고 없이 차단할 수 있습니다.
▶ 해당 무선설비는 전파혼신 가능성이 있으므로 인명안전과 관련된 서비스는 할 수 없습니다.
▶ 주의! 전동공구의Bluetooth® 기능 사용은 다른 기기나 설비, 비행기 및 의료기기(예: 심박 조정기, 보청기) 등에 장애를 가져올 수 있습니다. 마찬가지로 근처에 있는 동물이나 사람에게도 좋지 않은 영향을 미칠 수 있습니다. 전동공구의Bluetooth® 기능 사용은 의료 기기, 주유소, 화학 설비 및 폭발 위험이 있는 주변에서는 삼가하십시오. 비행기에서 전동공구의 Bluetooth® 기능 사용을 삼가하십시오. 오랜 시간 신체에 직접 접촉하여 작동하는 것을 삼가하십시오.
Bluetooth* 글자와 그림(로고)은 Bluetooth SIG, Inc.의 등록상표입니다. Robert Bosch Power Tools GmbH는 허가를 받아 이를 사용하고 있습니다.
제품 및 성능 설명
모든 안전 수칙과 지침을 숙지하십시오. 다음의 안전 수칙과 지침을 준수하지 않으면 화재 위험이 있으며 감전 혹은 중 상을 입을 수 있습니다.
사용 설명서 앞 부분에 제시된 그림을 확인하십시오.
규정에 따른 사용
나사 체결 장비 BT-EXACT/BT-ANGLEEXACT 및 EXAConnect는 정해진 크기와 성능 범위 내에서 볼트 조이기와 풀기, 그리고 너트 조이기와 풀기에 사용됩니다. 나사 체결의 토크나 회전 각도를 기록하는 용도는 아닙니다.
본 나사 체결 장비는 Bluetooth® 무선 기술을 사용해 나사 체결 신호 데이터를 무선으로 전송할 수 있습니다. BT-EXACT 및 BT-ANGLEEXACT 산업용 충전 스크류 드라이버의 정상 및 비정상 신호(나사 결합 정상/비정상)가 베이스 스테이션 EXAConnect로 전송됩니다. 베이스 스테이션 EXAConnectT 없는 BT-EXACT 및 BT-ANGLEEXACT 스크류 드라이버의 작동이 불가능합니다. 스크류 드라이버는 공급 시에 차단되어 있으며, 베이스 스테이션 EXAConnectT를 통해서만 작업 가능합니다.
베이스 스테이션 EXAConnect의 사용 설명서 내용을 숙지하고 이를 준수하십시오. 우선 베이스 스테이션 EXAConnect를 작동하십시오.
제품의 주요 명칭
제품의 주요 명칭에 표기되어 있는 번호는 기기 그림이 나와있는 면을 참고하십시오.
(1) 장착 액세서리(임팩트 소켓 등)
(2) 둘 홀더
(3) 맹글 드라이버 헤드
(4) 양구 스패너,렌치 사이즈 27 mm
(5) 맹글 헤드 플랜지의 스패너 면
(6) 양구 스패너,렌치 사이즈 22 mm
(7) 토크 설정용 슬라이더
(8)걸이 고리
(9) 조임 상태 LED 표시기
(10) 블루투스® LED 표시기
(11)배터리 충전 상태 LED 표시기
(12) 전원 스위치
(13) 회전방향 선택 스위치
(14)걸이 고리 고정용 홈
(15)LED 홀더
(16) 슬리브 너트의 스패너 면
(17)배터리 해제 버튼
(18) APT 플러그 접촉 부위가 있는 배터리
(19) 표시 링
(20) 작업 램프
(21) 충전기
(22) 전원 플러그
(23) 충전기의 녹색 LED 표시기
(24)충전기의 적색 LED 표시기
(25) 순간 교환 척
(26) 조절 공구
(27)육각키
(28) 조절판
(29) 스프링 링
(30)하우징 커버의 빈 공간
(31) 손잡이(절연된 손잡이 부위)
도면이나 설명서에 나와있는 액세서리는 표준 공급부품에 속하지 않습니다. 전체 액세서리는 저희 액세서리 프로그램을 참고하십시오.
제품 사양
| 산업용 충전 드라이버BT-EXACT | 2467 | |||
| 제품 번호 | 0 602 491 433 0 602 491 437 0 602 491 431 0 602 491 439 | |||
| 토크 설정 범위 | Nm 0.5-2 1-4 1-6 1.5-7 | |||
| 무부하 속도 n_0 | min^-1 | 600^A) | 900^A) | 600^A) |
| 정격 전압 | V 9.6 9.6 9.6 9.6 | |||
| 회전 방향 | ΩΩ | ΩΩ | ΩΩ | |
| 물 홀더 | 순간 교환 척○1/4" | 순간 교환 척○1/4" | 순간 교환 척○1/4" | |
| 데이터 인터페이스(무선) | 블루투스® 무선 기술 2 클래스(규정 1.2) | |||
| 최대 전송 가능 범위 | m 10 10 10 10 | |||
| EPTA-Procedure 01:2014에 따른 중량 | kg 0.80 0.80 0.80 0.80 | |||
| 충전 시 권장되는 주변 온도 | °C 0 ... +35 0 ... +35 0 ... +35 0 ... +35 | |||
| 작동 시B) 및 보관 시 허용되는 주변 온도 | °C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 | |||
| 작동 주파수 범위 | MHz 2402-2480 2402-2480 2402-2480 | |||
| 최대 송신 출력 | mW 0.5 0.5 0.5 0.5 | |||
| 보호 등급 | IP 20 IP 20 IP 20 IP 20 | |||
A) 베터리 2 607 335 681 장착 시 20-25 °C에서 측정됨.
B) 온도 <0 °C일 때 출력 제한
| 산업용 충전 드라이버BT-EXACT | 89 | 12 | ||
| 제품 번호 | 0 602 491 443 | 0 602 491 435 | 0 602 491 441 | |
| 토크 설정 범위 | Nm | 1.5-8 | 1.5-9 | 1.5-12 |
| 무부하 속도 n_o | min^-1 | 650^A) | 350^B) | 400^A) |
| 정격 전압 | V | 12 | 9.6 | 12 |
| 회전 방향 | ΩΩ | ΩΩ | ΩΩ | |
376|한국어
| 산업용 충전 드라이버BT-EXACT | |||
| 풀 홀더 | 순간 교환 척○1/4" | 순간 교환 척○1/4" | 순간 교환 척○1/4" |
| 데이터 인터페이스(무선) | 블루투스® | 무선 기술 2 클래스(규정 1.2) | |
| 최대 전송 가능 범위 | m 10 10 10 | ||
| EPTA-Procedure 01:2014에 따른 중량 | kg 0.90 0.80 0.90 | ||
| 충전 시 권장되는 주변 온도 | °C 0 ... +35 0 ... +35 0 ... +35 | ||
| 작동 시 ^c) 및 보관 시 허용되는 주변 온도 | °C -20 ... +50 -20 ... +50 -20 ... +50 | ||
| 작동 주파수 범위 | MHz 2402-2480 2402-2480 2402-2480 | ||
| 최대 송신 출력 | mW 0.5 0.5 0.5 | ||
| 보호 등급 | IP 20 IP 20 IP 20 | ||
A)배터리2607335683장착시20-25℃에서측정됨.
B)배터리 2 607 335 681 장착 시 20-25 °C에서 측정됨.
C) 온도 <0 °C일 때 출력 제한
| 산업용 충전 앵글 렌치 드라이버BT-ANGLEEXACT | 236 | |||
| 제품 번호 | 0602491647 | 0602491656 | 0602491652 | |
| 토크 설정 범위 | Nm 0.7-20.7-31.5-6 | |||
| 무부하 속도 n_0 | min^-1 | 110^A) | 420^A) | |
| 정격 전압 | V9.69.69.6 | |||
| 회전 방향 | ||||
| 툴 홀더 | 순간 교환 척〇 | 순간 교환 척〇 | 순간 교환 척〇 | |
| 앵글 드라이버 헤드(별도 주문) | 1/4"■1/4"■3/8"○1/4" | 1/4"■1/4"■3/8"○1/4" | ||
| 드라이버 헤드(별도 주문) | 순간 교환 척〇 | 순간 교환 척〇 | 순간 교환 척〇 | |
| 1/4" | 1/4" | 1/4" | ||
| 데이터 인터페이스(무선) | 블루투스®무선 기술 2 클래스(규정 1.2) | |||
| 최대 전송 가능 범위 | m 101010 | |||
| EPTA-Procedure 01:2014에 따른 중량 | kg 1.01.01.0 | |||
| 충전 시 권장되는 주변 온도 | °C 0 ... +35 0 ... +35 0 ... +35 | |||
| 작동 시 ^B) 및 보관 시 허용되는 주변 온도 | °C -20 ... +50 -20 ... +50 -20 ... +50 | |||
| 작동 주파수 범위 | MHz 2402-2480 2402-2480 2402-2480 | |||
| 최대 송신 출력 | mW 0.50.50.5 | |||
| 보호 등급 | IP 20 IP 20 IP 20 | |||
A)배터리 2 607 335 681 장착 시 20-25 °C에서 측정됨.
B) 온도 <0 °C일 때 출력 제한
| 산업용 충전 앱글 렌치 드라이버BT-ANGLEEXACT | 7 8 15 | |||
| 제품 번호 | 0 602 491 669 | 0 602 491 651 | 0 602 491 650 | |
| 토크 설정 범위 | Nm 2-7 1.5-8 2-15 | |||
| 무부하 속도 n_o | min^-1 | 110^A) | 420^A) | 250^A) |
| 정격 전압 | V 9.6 9.6 9.6 | |||
| 회전 방향 | ΩΩ | ΩΩ | ΩΩ | |
한국어|377
| 산업용 충전 앱글 렌치 드라이버BT-ANGLEEXACT | |||
| turb 홀더 | 순간 교환 척○1/4" | 순간 교환 척○1/4" | 순간 교환 척○1/4" |
| 앵글 드라이버 헤드(별도 주문) | ■1/4"■3/8"○1/4" | ■1/4"■3/8"○1/4" | ■1/4"■3/8"○1/4" |
| 데이터 인터페이스(무선) | 블루투스®무선 기술 2 클래스(규정 1.2) | ||
| 최대 전송 가능 범위 | m 10 10 10 | ||
| EPTA-Procedure 01:2014에 따른 중량 | kg 1.0 1.0 1.0 | ||
| 충전 시 권장되는 주변 온도 | °C 0 ... +35 0 ... +35 0 ... +35 | ||
| 작동 시 ^B) 및 보관 시 허용되는 주변 온도 | °C -20 ... +50 -20 ... +50 -20 ... +50 | ||
| 작동 주파수 범위 | MHz 2402-2480 2402-2480 2402-2480 | ||
| 최대 송신 출력 | mW 0.5 0.5 0.5 | ||
| 보호 등급 | IP 20 IP 20 IP 20 | ||
A)배터리 2 607 335 681 장착 시 20-25 °C에서 측정됨.
B) 온도 <0 °C일 때 출력 제한
| 산업용 충전 맹글 렌치 드라이버BT-ANGLEEXACT | 17 23 30 | ||
| 제품 번호 | 0 602 491 675 | 0 602 491 673 | 0 602 491 671 |
| 토크 설정 범위 | Nm 6-17강력한 스크류 작업 시5-13부드러운 스크류 작업 시 | 7-23 8-30 | |
| 무부하 속도 n_0 | min^-1 | 560^A) | 320^A) |
| 정격 전압 | V 14.4 14.4 14.4 | ||
| 회전 방향 | ΩΩ | ΩΩ | |
| 톨 홀더 앱글 드라이버 헤드(별도 주문) | ■3/8" ■3/8" ■3/8" | ||
| 데이터 인터페이스(무선) | 블루투스® 무선 기술 2 클래스(규정 1.2) | ||
| 최대 전송 가능 범위 | m 10 10 10 | ||
| EPTA-Procedure 01:2014에 따른 중량 | kg 1.5 1.5 1.5 | ||
| 충전 시 권장되는 주변 온도 | °C 0 ... +35 0 ... +35 0 ... +35 | ||
| 작동 시B) 및 보관 시 허용되는 주변 온도 | °C -20 ... +50 -20 ... +50 -20 ... +50 | ||
| 작동 주파수 범위 | MHz 2402-2480 2402-2480 2402-2480 | ||
| 최대 송신 출력 | mW 0.5 0.5 0.5 | ||
| 보호 등급 | IP 20 IP 20 IP 20 | ||
A)배터리2607335685장착시20-25℃에서측정됨.
B) 온도 <0 °C일 때 출력 제한
| 니켈 수소 충전지 팩 | 9.6 12.0 14.4 | |||
| 제품 번호 | 2 607 335 681 | 2 607 335 683 | 2 607 335 685 | |
| 전지 수 | 8 10 12 | |||
| 배터리 전압 | V | 9.6 12.0 14.4 | ||
| 용량 | Ah | 2.6 | 2.6 | 2.6 |
378|한국어
| 니켈 수소 충전지 팩 | 9.6 12.0 14.4 | |
| EPTA-Procedure 01:2014에 따른 중량 | kg 0.55 0.70 0.80 | |
| 권장하는 충전기 | AL 2450 DV AL 2450 DV AL 2450 DV | |
| 앵글 드라이버 헤드 | 1/4" | 3/8" | 3/8" | 1/4" | SWF 1/4" |
| 제품 번호 | 0 607 453 617 0 607 453 620 0 607 451 618 0 607 453 618 0 607 453 630 | ||||
| EPTA-Procedure01:2014에 따른 중량 | kg 0.20 0.20 0.20 0.20 0.20 | ||||
| 직선형 드라이버 헤드 | SWF Ⓚ/4" | |
| 제품 번호 | 0 607 453 631 | |
| EPTA-Procedure 01:2014에 따른 중량 | kg 0.20 | |
조립
공급 내역
산업용 충전 스크류 드라이버는 배터리팩 없이 공급되며, 산업용 충전 앵글 드라이버는 앵글 드라이버 헤드 및 배터리팩 없이 공급됩니다.
적합한 액세서리를 선택하려면 보쉬 산업 공구 전문 딜러에 문의하십시오.
작동 및 보관 환경
본 전동공구는 밀폐된 사용 공간에서 작 동하는 용도로만 사용할 수 있습니다. 완벽한 작동을 위해서는 주변 온도가-5
°C \~ +50 °C (23 °F \~ 122 °F) 사이에 있어야 하며, 상대 습도는 이슬이 맺히지 않은 상태로 20 % \~ 95 % 사이에 있어야 합니다.
배터리는 0 °C (32 °F) \~ 45 °C (113 °F) 사이의 온도에서 보관해야 배터리 셀의 손상을 막을 수 있습니다.
앵글 드라이버 헤드 조립
BT-ANGLEEXACT 2 | 3 | 6 | 7 | 8 | 15 | 17 | 23 | 30
이 산업용 충전 앵글 드라이버의 경우 먼저 이에 맞는 앵글 드라이버 헤드 (참조 „제품 사양“, 페이지 375) 를 조립해야 합니다.
▶ 드라이버 헤드를 조립, 조절 혹은 분해하기 전에 반드시 회전방향 선택 스위치가 중간에 놓여 있도록 하거나(시동 잠금장치) 또는 배터리를 전동 공구에서 빼 놓아야 합니다.
양구 스패너 (6) 를 통해 전동공구 앱글 헤드 플랜지의 스패너 면 (5) 에 고정합니다.
▶ 본 전동공구를 절대로 하우징 커버에 고정해서는 안 됩니다.
앵글 드라이버 헤드 (3) 를 원하는 위치에 놓고, 양구 스패너 (4) 로 스패너 면 (16) 에 대고 슬리브 너트를 돌려 고정합니다.
이때 양구 스패너 (6) 를 통해 앵글 헤드 플랜지가 따라 돌아가지 않도록 잡아 주어야 합니다.
BT-ANGLEEXACT 23 | 30
본 산업용 충전 앱글 렌치 드라이버는 앱글 드라이버 헤드 0 607 451 618 과 함께 사용할 때만 작동 가능합니다.
걸이 장치
걸이 고리 (8) 를 사용하여 전동공구를 걸이 장치에 고정할 수 있습니다.
걸이 고리 (8) 를 전동공구에 올려 놓고, 걸리는 소리가 나도록 홈 (14) 에 끼웁니다.
▶ 정기적으로 걸이 고리의 상태와 걸이 장치의 걸이 상태를 점검하십시오.
충전 과정
지침: 충전기와 배터리는 공급 내역에 포함되어 있지 않습니다.
그림에 나와있는 전원 플러그가 귀하의 전동공구 플러그와 상이할 수 있습니다.
▶충전기 및 배터리가 각 국가의 해당 배선망에 적합한 것인지 확인해 보십시오.
충전기 AL 2450 DV(그림 A 참조)
충전기 (21) 를 전원 플러그 (22) 를 이용해 전원에 연결한 후, 배터리 (18) 를 충전기의 올바른 충전 슬롯 위치에 끼우십시오.
▶ 배터리를 끼울 때/분리할 때 힘을 가하지 마십시오. APT(Akku Pack Top) 플러그 접촉 부위가 있는 배터리는 전동공구나 충전기에 한 방향으로만 끼울 수 있도록 설계되어 있습니다.
녹색 LED 표시기 (23) 가 깜박이기 시작합니다. 충전 전류의 움직임을 보여줍니다. 배터리가 완전히 충전되면 충전 과정은 자동으로 중단됩니다. 녹색 LED 표시기가 더 이상 깜박이지 않고 지속적으로 켜져 있으면 충전 과정이 완료된 것입니다. 신호음 이 약 2초간 올리면 배터리가 완전히 충전된 것입니다.
적색 LED 표시기 (24) 가 지속적으로 점등되면 충전 전류가 줄어든 상태로 충전되고 있음을 나타냅니다. 적색 LED 표시기가 깜박이면, 충전 진행이 불가 능합니다.
고장·원인 및 대책
원인 해결 방법
LED 표시기가 점등되지 않음
원인 해결 방법
| 충전기의 전원 플러그가(제대로) 끼워지지 않았습니다 | 전원 플러그를 (완전히)콘센트에 끼우십시오 |
| 콘센트, 전선 또는 충전기가 고장입니다 | 전원의 전압을 확인하고,경우에 따라 충전기를 보쉬 전동공구 전문 서비스센터에 말겨 점검하십시오 |
충전 진행 불가능
| 배터리 온도가 허용 범위 밖에 있습니다 | 냉각 또는 가열을 통해 배터리 온도를 허용되는 온도 범위 0 °C (32 °F) ~ 45 °C (113 °F)에 있도록 하십시오 |
| 배터리 접촉 부위가 깨끗하지 않습니다 | 배터리를 여러 번 끼웠다가 분리하여 배터리 접촉 부위를 깨끗이하고, 필요에 따라 배터리를 교환하십시오 |
| 배터리가 고장입니다 배터리를 교환하십시오 | |
| 배터리가 (제대로) 끼워져 있지 않습니다 | 배터리를 (완전히) 배터리 충전 슬롯에 끼우십시오 |
전원 공급원에 연결
지침: 공급 시 전동공구에 배터리가 삽입되어 있지 않음에 유의하십시오.
▶배터리를 절대 충전 공구에 보관하지 마십시오.
배터리를 별도로 보관해야 수명이 오래 가며 충전이 훨씬 잘 됩니다. 오랫동안 사용하지 않았던 배터리를 사용하기 전에 완전히 충전해야 하는 것을 잊지 마십시오.
배터리 충전하기
배터리를 전동공구에 끼우기 전에 이에 적당한 충전 기에서 충전하십시오. 충전 과정에 대한 자세한 설명은 충전기의 사용 설명서 및 본 설명서의 지침을 참조하십시오 (참조 „충전 과정“, 페이지 378). 배터리에는 NTC 온도 모니터링 장치가 있어 0 °C (+32 °F) \~ 45 °C (+113 °F) 사이의 온도 범위에서 만 충전이 가능합니다. 이로 인해 배터리의 수명을 연장할 수 있습니다. 제대로 사용하는 경우 배터리는 최대 3000회까지 다시 충전할 수 있습니다. 새로 구매하거나 혹은 장기간 사용하지 않은 배터리는 5회 정도 충전 및 방전 과정을 거친 후에야 완전한 성능을 보입니다. 배터리는 전동공구의 LED 표시기 "배터리 충전 상태"가 적색으로 점등되었을 경우에만 재충전하는 것이 좋습니다.
배터리 삽입 및 분리하기
회전방향 선택 스위치 (13) 를 중간 위치로 미십시오. 이렇게 하면 전원 스위치 (12) 가 "꺼짐" 위치에서 차단되어 전동공구가 돌발적으로 켜지는 것을 방지할 수 있습니다.
충전된 배터리 (18) 를 전동공구의 손잡이 쪽으로 미십시오.
배터리가 올바른 위치에 끼워져 있는지, 해제 버튼 (17) 이 전동공구 손잡이에 확실히 끼워져 있는지 확인해 보십시오.
▶ 배터리를 끼올 때/분리할 때 힘을 가하지 마십시오. APT(Akku Pack Top) 플러그 접촉 부위가 있는 배터리는 전동공구나 충전기에 한 방향으로만 끼올 수 있도록 설계되어 있습니다.
배터리 (18) 탈착하려면, 해제 버튼 (17) 의 양쪽 면을 누른 상태에서 배터리를 손잡이 아래로 당기면 됩니다.
순간 교환 척이 있는 드라이버 헤드의 경우 비트 교환(그림 B 참조)
▶ 비트를 끼울 때 톓 홀더에 단단히 끼워졌는지 확인하십시오. 비트가 톓 홀더에 팽 끼워져 있지 않으면 다시 빠져 나와 제어가 불가능해 질 수 있습니다.
BT-EXACT 2 | 4 | 6 | 7 | 8 | 9 | 12
BT-EXACT 사양은 1/4" 순간 교환 척(SWF 01/4")과 함께 공급됩니다.
BT-ANGLEEXACT 2 | 3 | 6
이 산업용 충전 앱글 드라이버의 경우 순간 교환 척 (부품 번호 0 607 453 631)과 함께 1/4" 앱글 드라이버 헤드가 제공됩니다.
BT-ANGLEEXACT 2 | 3 | 6 | 7 | 8 | 15
이 산업용 충전 앱글 드라이버의 경우 순간 교환 척 (부품 번호 0 607 453 630)과 함께 1/4" 앱글 드라이버 헤드가 제공됩니다.
비트 장착하기
순간 교환 척 (25)을 앞쪽으로 당기십시오. 비트
(1) 를 톨 홀더 (2) 에 끼우고 순간 교환 척에서 다시 손을 떼십시오.
끝 부위가 맞는 삽입 비트만을 사용하십시오(1/4"-육각).
순간 교환 척에 드릴 비트를 끼우려고 하지 마십시오.
차단 클러치 기능이 있는 산업용 충전 앱글 드라이버 및 산업용 충전 스크류 드라이버는 드릴 작업에 적합하지 않습니다. 클러치가 자동으로 아무 신호 없이 작동을 중지할 수 있습니다. 클러치가 꺼진 후에도 계속 드릴작업을 하면 다시 클러치가 작동할 때까지 전동공구가 손에서 빠져 나갈 수 있습니다.
비트 분리하기
순간 교환 척 (25)을 앞쪽으로 당기십시오. 비트
(1) 를 톨 홀더 (2) 에서 분리한 후 순간 교환 척에서 다시 손을 떼십시오.
사각 너트 드라이버 헤드의 경우 비트 교환
▶ 비트를 끼울 때 툴 흩더에 단단히 끼워졌는지 확인하십시오. 비트가 툴 흩더에 짧 끼워져 있지 않으면 다시 빠져 나와 제어가 불가능해 질 수 있습니다.
BT-ANGLEEXACT 2 | 3 | 6 | 7 | 8 | 15
이 산업용 충전 앱글 렌치 드라이버용으로 1/4" 사 각 너트 앱글 드라이버 헤드(제품 번호
380|한국어
0 607 453 617) 및 3/8" 사각 너트 앱글 드라이버 헤드(제품 번호 0 607 453 620)를 구매할 수 있습니다.
BT-ANGLEEXACT 2 | 7 | 17 | 23 | 30
이 산업용 충전 앱글 드라이버의 경우 순간 교환 척 (부품 번호 0 607 451 618)과 함께 3/8" 앱글 드라이버 헤드가 제공됩니다.
비트 장착하기
줍은 스크류 드라이버 등을 사용하여 비트 홀더 (2)의 사각체에 있는 핀을 안쪽으로 누르고, 비트 (1)를 사각체 위로 밑어 넣습니다. 이때 핀이 비트의 파진 홈에 걸리도록 해야 합니다.
비트 분리하기
비트 (1) 의 홈에 있는 핀을 안쪽으로 누른 상태로, 비트를 비트 홀더 (2)에서 잡아 당기십시오.
육각 소켓 드라이버 헤드의 경우 비트 교환 (그림 C 참조)
▶ 비트를 끼울 때 톱 홀더에 단단히 끼워졌는지 확인하십시오. 비트가 톱 홀더에 꽐 끼워져 있지 않으면 다시 빠져 나와 제어가 불가능해 질 수 있습니다.
BT-ANGLEEXACT 2 | 3 | 6 | 7 | 8 | 15
이 산업용 충전 앱글 드라이버의 경우 순간 교환 척 (부품 번호 0 607 453 618)과 함께 1/4" 앱글 드라이버 헤드가 제공됩니다.
비트 장착하기
끼우려는 비트 (1) 를 비트 홀더 (2) 의 육각 소켓 안으로 걸릴 때까지 밑어 끼웁니다.
비트 분리하기
비트 (1) 를 비트 홀더 (2) 에서 잡아 당きます. 경우에 따라 플라이어를 사용하십시오.
작동
작업자 안전을 위한 장치를 사용하십시오. 항상 보안경을 착용하십시오. 전동 공구의 종류와 사용에 따라 먼지 보호 마스크, 미끄러지지 않는 안전화, 안전 모 또는 귀마개 등의 안전한 복장을 하
면 상해의 위험을 줄일 수 있습니다.
기계 시동
전동공구를 시동하기 전에 먼저 회전방향 선택 스위치 (13) 로 회전방향을 설정해야 합니다: 회전방향 선택 스위치 (13) 가 가운데에 놀여 있으면 전동공구가 시동되지 않습니다(시동 잠금장치 기능).
회전방향 설정하기(그림 D 참조)
▶ 전동공구가 정지된 상태에서만 회전방향 선택 스위치 (13) 를 작동하십시오.
우회전: 볼트를 돌려 끼우려면 회전방향 선택 스위치 (13) 를 좌측 끝까지 미십시오.
좌회전: 볼트를 풀거나 돌려 빼려면 회전방향 선택스위치 (13) 를 우측 끝까지 미십시오.
작업 램프 켜기
조명 상태가 안 좋을 경우 작업 램프 (20) 를 통해 작업 영역을 비출 수 있습니다. 작업 램프 (20) 를 켜려면 전원 스위치 (12) 를 살짝 누릅니다. 전원 스위치를 더 세계 누르면 전동공구 스위치가 켜지며 작업 램프도 계속 들어 옵니다.
▶ 작업 랼프 안을 들여다보지 마십시오. 시력이 저하될 수 있습니다.
전원 스위치 작동
본 스크류 드라이버는 토크에 따라 달라지는 작동정지 클러치가 포함되어 있으며, 클러치는 제시된 범위 내에서 설정 가능합니다. 토크 설정치에 도달하면 작동정지 클러치가 작동합니다.
지침: 드라이버에 전압 어댑터를 사용하여 작동할 경우, 먼저 정전압 조정기를 켜야 합니다.
전동공구의 전원을 켜려면 전원 스위치 (12) 를 끝까지 누르십시오.
본 전동공구는 설정된 토크에 도달하면 자동으로 끼집니다.
▶ 전원 스위치 (12)에서 조기에 손을 떼면 사전 설정된 토크에 도달하지 않습니다.
사용방법
▶ 전동공구에는 무선 인터페이스가 장착되어 있습니다. 비행기나 병원 등 장소에 따른 제약에 주의 하십시오.
▶ 장치 설정, 액세서리 교환 또는 전동공구 보관 전에 전원 공급을 중단하십시오. 이러한 조치는 실수로 전동공구가 작동하게 되는 것을 예방합니다.
▶ 전동공구의 스위치가 끼진 상태에서만 볼트/너트에 대십시오. 회전하는 드릴 비트가 미끄러질 수 있습니다.
▶ 전동공구에 각종 작업(보수 정비 및 액세서리 교환 등)을 하거나 전동공구를 운반하거나 보관할 경우 배터리를 전동공구에서 벼십시오. 실수로 전원 스위치가 작동하게 되면 상해를 입을 위험이 있습니다.
토크 설정하기(그림 E-G 참조)
토크는 작동 정지 클러치의 스프링 예비 하중에 달려 있습니다. 작동 정지 클러치는 좌회전과 우회전에 관계없이 설정된 토크에 달하게 되면 작동합니다.
개별적인 토크를 설정할 때 반드시 함께 공급된 토크 조절 공구 (26) 를 사용하십시오.
전동공구에 있는 슬라이더 (7) 를 완전히 뒤쪽으로 미십시오.
BT-ANGLEEXACT 2 | 3 | 6 | 7 | 8 | 15 | 17 | 23 | 30
육각 키 (27) 를 비트 (26) 에 끼우고 천천히 돌리십시오.
하우징 구멍에 커플링의 작은 오목한 부위(조절판
(28)) 가 보이면, 이 홈에 토크 조절 공구 (26) 를 끼워 이를 돌립니다.
BT-EXACT 2 | 4 | 6 | 7 | 8 | 9 | 12
육각 렌치 (27) 를 훰 흘더 (2) 에 끼우고 천천히 돌리십시오.
하우징 구멍에 커플링의 작은 오목한 부위(조절판
(28) 가 보이면, 이 홈에 토크 조절 공구 (26) 를 끼워 이를 돌립니다.
시계 방향으로 돌리면 토크가 높아지고, 시계 반대 방향으로 돌리면 토크가 낮아집니다.
조절 공구 (26) 를 분리하십시오. 슬라이더 (7) 를 다시 앞쪽으로 밀어 클러치가 오염되지 않게 하십시오.
지침: 필요한 토크를 설정은 나사못 연결 종류에 따라 다르므로 실제 시험을 통해 결정하는 것이 좋습니다. 시험으로 조이는 작업을 한 후에 토크 키를 사용하여 확인하십시오.
▶ 정해진 성능 범위 내에서만 토크를 설정해야만 작동 정지 클러치가 작동합니다.
LED 표시기
표시기,배터리 충전 상태
배터리 (18) 충전이 필요하면, LED 표시기 (11) 가 녹색으로 깜박이며, 신호음이 올립니다. 이후에는 6-8개의 체결작업 정도만 가능합니다.
LED 표시기에 적색 등이 켜지면 새로운 스크류작업을 할 만큼 용량이 되지 않거나 전동공구가 과부하 상태가 된 것입니다. 전동공구의 스위치를 컬 수 없습니다. 배터리를 전동공구에서 빼내고 충전된 배터리를 다시 끼울 때까지 시동 잠금장치 기능이 작동합니다.
전압 어댑터를 사용하여 작업할 때 LED 표시기
(11) 에 적색 등이 켜지면 과부하 상태를 나타냅니다.
LED 표시기 (11) 의 적색 등이 깜박이면 전동공구가 과열되었거나 작동이 불가능한 상태입니다. 전동공구를 다시 작동하기 전에 깜박등이 자동으로 꺼질 때까지 기다리십시오.
충전 후 전동공구의 작동 시간이 훨씬 짧아지면 배터리의 수명이 다한 것이므로 이를 교환해야 합니다. 소모된 배터리는 법적/해당 국가의 규정에 따라 처리하십시오.
지침: 배터리 (18) 대신 전압 어댑터와 정전압 조정기 4EXACT를 사용하면, LED 표시기 (11) 가 작동하지 않습니다.
조임 상태 표시기
사전에 설정한 토크에 달하면 작동 정지 클러치가 작용합니다. LED 표시기 (9) 가 녹색으로 점등됩니다.
사전 설정된 토크에 도달하지 못하면, LED 표시기 (9) 가 적색으로 점득되며, 음향 신호가 올립니다. 이 경우 스크류 작업을 다시 반복해야 합니다.
Bluetooth®연결 표시기
전원 스위치 (12) 를 누르면 Bluetooth® 연결이 활성화됩니다. 연결 후 드라이버가 검색되는 동안 적색 LED 표시기 (10) 이 깜박입니다.
LED 표시기 (10) 가 계속 적색으로 점등된 상태를 유지하면, Bluetooth®가 연결되었음을 의미합니다. 하지만 스크류 드라이버는 아직 차단된 상태입니다. 베이스 스테이션 EXAConnect에서 스크류 드라이버의 작동이 승인되면, LED 표시기 (10) 이 꺼집니다.
LED 표시기 (10) 이 전원 스위치를 누른 직후에만 깜박이다가 꺼지면, 스크류 드라이버의 전력 공급이 연결하기에 충분하지 않음을 의미합니다.
동일작업 방지 기능
스크류 작업 시 작동 정지 클러치가 작동하게 되면 모터가 저절로 꺼집니다. 동일작업 방지 기능은 0.7 초의 시간이 지나야 작동됩니다. 이를 통해 이미 고 정된 스크류를 실수로 다시 조이는 것을 방지합니다.
앵글 드라이버 헤드 조절하기
BT-ANGLEEXACT 2 | 3 | 6 | 7 | 8 | 15 | 17 | 23 | 30
앵글 드라이버 헤드 (3) 는 모두 8가지 위치로 조절할 수 있습니다.
양구 스패너 (6) 를 통해 전동공구 앵글 헤드 플랜지의 스패너 면 (5) 에 고정합니다.
▶ 본 전동공구를 절대로 하우징 커버에 고정해서는 안 됩니다.
양구 스패너 (4) 를 스패너 면 (16) 에 대고 슬리브 너트를 품니다. 앱글 드라이버 헤드 (3) 를 각각 45° 간격으로 원하는 위치에 놓고, 양구 스패너 (4) 를 이용해 스패너 면 (16) 에 대고 슬리브 너트를 다시 조입니다.
이때 양구 스패너 (6) 를 통해 앱글 헤드 플랜지가 따라 돌아가지 않도록 잡아 주어야 합니다.
LED 작업 램프 조절하기(그림 H 참조)
BT-ANGLEEXACT 2 | 3 | 6 | 7 | 8 | 15 | 17 | 23 | 30
표시 링 (19) 을 스크류 드라이버의 납작한 면, 퍼티용 나이프 등 유사한 것으로 떼낼 수 있습니다. 스크링 링 (29) 을 스프링 링 집계를 사용하여 하우징 커버의 뒤쪽으로 믿니다.
이제 LED 작업 램프 (20) 를 둘러싸고 있는 LED 홀더 (15) 의 두 개의 커버 반원형을 원하는 위치에 임의로 정할 수 있습니다. LED 작업 램프의 전선이 손상되지 않도록 주의하고, 꺼이지 않은 상태로 원래 위치인 하우징 커버의 빈 공간 (30) 에 밀어 넣습니다. LED 작업 램프 (20) 를 다시 LED 홀더 (15) 의 하우징 커버로 감싸십시오.
스프링 링 (29) 및 표시 링 (19) 을 다시 원래의 위치로 누릅니다.
보수 정비 및 서비스
보수 정비 및 유지
▶ 전동공구에 각종 작업(보수 정비 및 액세서리 교환 등)을 하거나 전동공구를 운반하거나 보관할 경우 배터리를 전동공구에서 빼십시오. 실수로
382|ไทย
전원 스위치가 작동하게 되면 상해를 입을 위험이 있습니다.
▶ 안전하고 올바른 작동을 위하여 전동공구와 전동 공구의 통풍구를 항상 깨끗이 하십시오.
전동공구의 윤활
윤활제:
특수 기어 윤활제(225 ml)
제품 번호 3 605 430 009
몰리코트 윤활제
모터 오일 SAE 10/SAE 20
-처음 약 150시간 가량 사용한 후 기어를 약한 용 제로 닦아 주십시오. 용제의 사용과 처리에 대한 사항은 제조사의 설명서를 참조하십시오. 그리고 나서 보쉬의 특수 기어 윤활제로 윤활해 주십시오. 처음 세척한 이후 매 300 작동 시간마다 이 세척 과정을 반복하십시오.
-작동 정지 클러치의 가동 부분은 약 10000회 가량 스크류작업을 한 다음, SAE 10/SAE 20 모터 오일을 몇 방울 발라 주십시오. 미끄럽고 돌아가는 부위는 몰리코트 윤활제로 윤활하십시오. 이 경우, 반복성과 정확도에 하자가 없도록 클러치가 마모되지 않았는지 확인해 보십시오. 그리고 나서 클러치의 토크를 다시 설정해야 합니다.
▶ 정비 및 보수 작업은 전문 작업자가 진행해야 합니다. 그래야 전동공구의 안전성을 오래 유지할 수 있습니다.
보쉬 공인 서비스 센터에서 작업을 올바르고 신속하게 처리합니다.
▶ 윤활제 및 세척제는 환경 친화적인 방법으로 폐기하십시오. 해당 법 규정에 유의하십시오.
AS 센터 및 사용 문의
AS 센터에서는 귀하 제품의 수리 및 보수정비, 그리고 부품에 관한 문의를 받고 있습니다. 대체 부품에 관한 분해 조립도 및 정보는 인터넷에서도 찾아 볼 수 있습니다 - www.bosch-pt.com
보쉬 사용 문의 팀에서는 보쉬의 제품 및 해당 액세서리에 관한 질문에 기꺼이 답변 드릴 것입니다. 문의나 대체 부품 주문 시에는 반드시 제품 네임 플레이트에 있는 10자리의 부품번호를 알려 주십시오.
콜센터
080-955-0909
처리
전동공구, 배터리, 액세서리 및 포장은 환경 친화적인 방법으로 재생활 수 있도록 분류하십시오.
전동공구와 충전용 배터리/배터리를 가정용 쓰레기로 처리하지 마십시오!
오직 EU 국가에만 해당:
더이상 사용할 수 없는 전동공구 및 사용한 충전용 배터리/배터리는 유럽 가이드라인 2012/19/EU 및 유럽 가이드라인 2006/66/EC에 따라 분리 수거하 여 환경 규정에 맞춰 재활용해야 합니다.
충전용 배터리/배터리:
Ni-MH: 니켈-메탈하이브리드
