Produkto tipas	Belaidė pramoninė kampinė suktuvė
Prekės ženklas	Bosch
Modelis	BT-ANGLE EXACT 6 Professional
Vardinė įtampa	9,6 V
Akumuliatoriaus tipas	NiMH, 2,6 Ah
Sukimo momento diapazonas	1,5 – 6 Nm
Tuščiosios eigos greitis	650 aps./min.
Sukimosi kryptis	Dešinė ir kairė
Įrankio laikiklis	Greito užspaudimo griebtuvas 1/4" arba vyriškas kvadratas
Svoris (pagal EPTA)	1,0 kg
Matmenys (ilgis x plotis x aukštis)	Maždaug 250 x 60 x 180 mm (apytiksliai)
Apsaugos klasė	IP 20
Belaidė technologija	Bluetooth® 2 klasė, veikimo atstumas 10 m
Pagrindinės funkcijos	Varžtų sukimas ir atsukimas su reguliuojamu sukimo momentu, stabdymo sankaba, belaidžiu duomenų perdavimu, LED apšvietimu
LED indikatoriai	Įkrovos būsena, varžtų sukimas OK/ne OK, Bluetooth ryšys
Maitinimas	Nuimamas NiMH 9,6 V akumuliatorius (rekomenduojamas įkroviklis AL 2450 DV)
Darbinė temperatūra	nuo -20 °C iki +50 °C
Įkrovimo temperatūra	nuo 0 °C iki +35 °C
Priežiūra ir valymas	Išvalyti ventiliacijos angas, periodiškai sutepti pavarą ir sankabą
Sauga	Apsauga nuo netyčinio paleidimo, įjungimo užraktas, elektrinės ir mechaninės saugos instrukcijos
Atsarginės dalys ir remonto galimybės	Galimi priedai: kampinės pavaros, griebtuvai, akumuliatoriai, įkrovikliai; remontas atliekamas Bosch techninės priežiūros centre
Bendra informacija	Profesionalus naudojimas pramoninėje aplinkoje, reikalinga EXAConnecT bazinė stotis

Dažnai užduodami klausimai - BTANGLE EXACT 6 Professional BOSCH

Kaip sureguliuoti sukimosi momentą BT-ANGLE EXACT 6?

Naudokite pateiktą reguliavimo įrankį. Pastumkite slankiklį atgal, įkiškite vidinį šešiakampį raktą į priedą, sukite, kol pamatysite įpjovą, tada sukite reguliavimo įrankį pagal laikrodžio rodyklę, kad padidintumėte sukimo momentą, arba prieš laikrodžio rodyklę, kad sumažintumėte. Sukimo momentas turi išlikti 1,5–6 Nm diapazone.

Koks akumuliatoriaus veikimo laikas?

Veikimo laikas priklauso nuo naudojimo. NiMH 2,6 Ah akumuliatorius leidžia atlikti kelis šimtus sukimų. Įkrovos būsenos LED mirksi žaliai, kai reikia įkrauti (likę 6–8 sukimai). Užsidega raudonai, kai talpa nepakankama.

Kaip pakeisti darbinį priedą?

Greito užspaudimo griebtuvui: traukite griebtuvą į priekį, įkiškite priedą ir atleiskite. Vyriškam kvadratui: plonu įrankiu atstumkite fiksatorių, uždėkite priedą. Įsitikinkite, kad jis gerai pritvirtintas.

Ar galiu šią suktuvę naudoti kaip gręžtuvą?

Ne, ji nėra skirta gręžimui. Stabdymo sankaba gali staiga išsijungti, sukeldama valdymo praradimą. Naudokite tik varžtų sukimui ir atsukimui.

Kaip užmegzti Bluetooth ryšį su bazine stotimi?

Paspauskite įjungimo/išjungimo jungiklį, kad suaktyvintumėte ryšį. Raudonas LED mirga, kol vyksta paieška. Kai užsidega nuolat, ryšys užmegztas. Tada suktuvę turi atrakinti EXAConnecT stotis.

Ką daryti, jei suktuvė neužsiveda?

Pirmiausia patikrinkite, ar akumuliatorius įkrautas ir tinkamai įdėtas. Įsitikinkite, kad sukimosi krypties selektorius nėra centrinėje padėtyje (užraktas). Jei raudonas LED mirksi, įrankis perkrautas arba perkaitęs. Palaukite kelias akimirkas.

Kaip prižiūrėti įrankį?

Reguliariai valykite ventiliacijos angas. Po 150 darbo valandų išvalykite ir iš naujo sutepti pavarą specialiais Bosch tepalais. Kas 300 valandų pakartokite operaciją. Po 100 000 sukimų sutepti sankabą keliais lašais variklinės alyvos SAE 10/20.

Kokie priedai yra prieinami?

Kampinės pavaros su skirtingais įrankių laikikliais (greitas griebtuvas, vyriškas kvadratas, šešiakampis lizdas), NiMH 9,6 V, 12 V ir 14,4 V akumuliatoriai, AL 2450 DV įkroviklis ir kiti priedai. Žiūrėkite Bosch asortimentą.

Kur galiu rasti atsargines dalis?

Svetainėje www.boschpt.com rasite išplėstinius vaizdus ir informaciją apie atsargines dalis. Taip pat galite susisiekti su Bosch techninės priežiūros tarnyba telefonu 09 70 82 12 26 (Prancūzija) arba el. paštu [e-mail].

Kaip išmesti panaudotą akumuliatorių?

Neišmeskite akumuliatoriaus su buitinėmis atliekomis. Grąžinkite jį į perdirbimo centrą arba pas Bosch prekybos atstovą. Pagal Europos direktyvą 2006/66/EB NiMH akumuliatoriai turi būti perdirbami atskirai.

NAUDOJIMO INSTRUKCIJA BTANGLE EXACT 6 Professional BOSCH

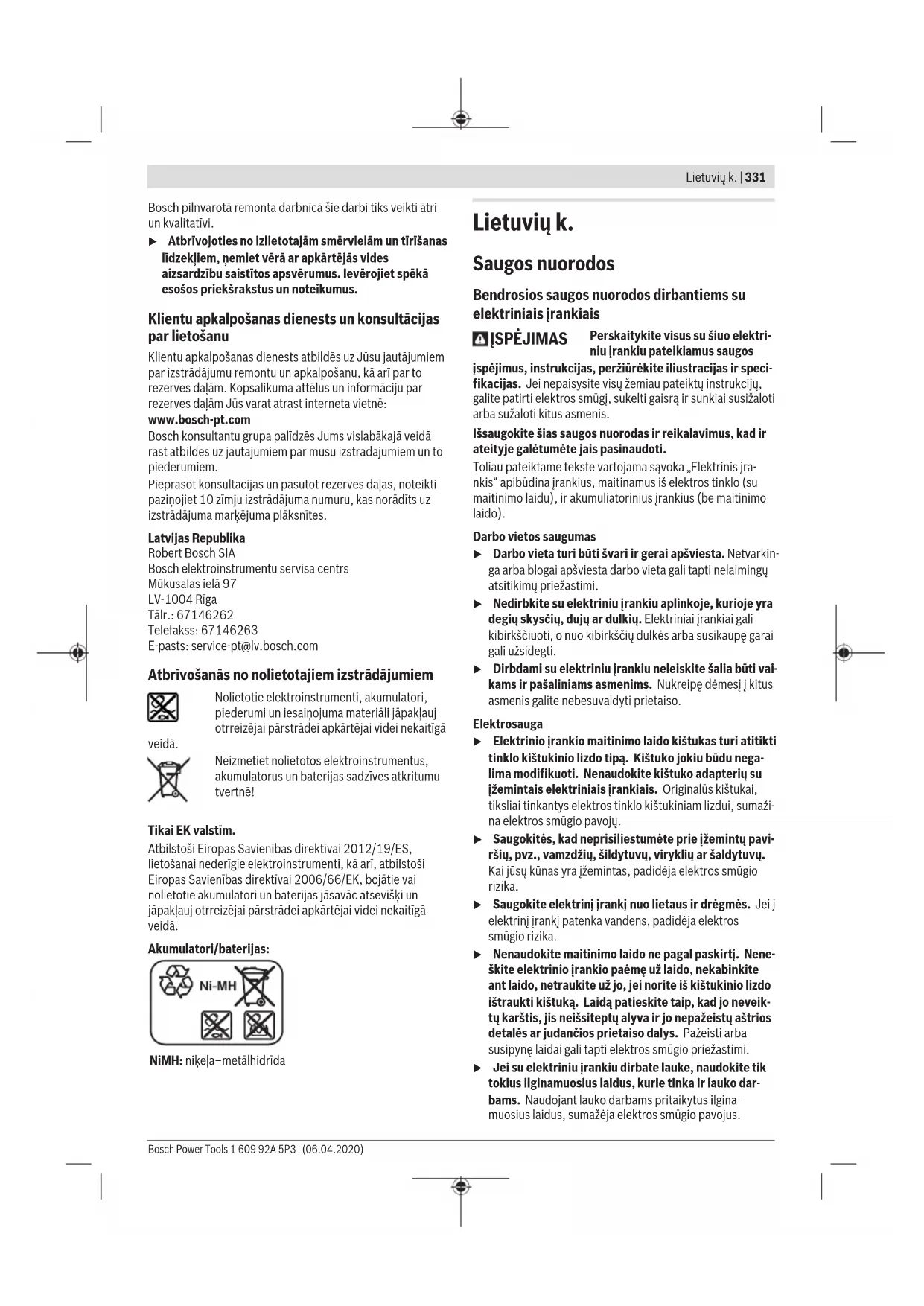

Lietuvių k. ......Puslapis 331

日本語……ページ 342

中文……页353

繁體中文……頁362

한국어 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 372

ไทย...... หน้า382

Bahasa Indonesia.... Halaman 396

Bendrosios saugos nuorodos dirbantiems su elektriniais jrankiais

ISPÉJIMAS

Perskaitykite visus su šiuo elektriniu įrankiu pateikiamus saugos

ispėjimus, instrukcijas, peržiūrėkite iliustracijas ir specifikacijas. Jei nepaisysite visų žemiau pateiktų instrukcijų, galite patirti elektros smūgį, sukelti gaisrą ir sunkiai susižaloti arba sužaloti kitus asmenis.

Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti.

Toliau pateiktame tekste vartojama sąvoka „Elektrinis jrankis“ apibūdina jrankius, maitinamus iš elektros tinklo (su maitinimo laidu), ir akumuliatorinius jrankius (be maitinimo laido).

Darbo vietos saugumas

Darbo vieta turi būti švari ir gerai apšviesta. Netvarkinga arba blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi.
Nedirbkite su elektriniu jrankiu aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Elektriniai jrankiai gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti.
- Dirbdami su elektriniu įrankiu neleiskite šalia būti vai-kams ir pašaliniams asmenims. Nukreipę dėmesį j kitus asmenis galite nebesuvaldyti prietaiso.

Elektrosauga

Elektrinio įrankio maitinimo laido kištukas turi atitikti tinklo kištukinio lizdo tipą. Kištuko jokiu būdu negalima modifikuoti. Nenaudokite kištuko adapterių su jžemintais elektriniais įrankiais. Originalūs kištukai, tiksliai tinkantys elektros tinklo kištukiniam lizdui, sumažina elektros smūgio pavojų.
▶ Saugokitės, kad neprisiliestumėte prie jžemintų pavi-ršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų. Kai jūsų kūnas yra jžemintas, padidėja elektros smūgio rizika.
▶ Saugokite elektrinį įrankį nuo lietaus ir drėgmės. Jei į elektrinį įrankį patenka vandens, padidėja elektros smūgio rizika.
Nenaudokite maitinimo laido ne pagal paskirtį. Neneškite elektrinio įrankio paėmę už laido, nekabinkite ant laido, netraukite už jo, jei norite iš kištukinio lizdo ištraukti kištuką. Laidą patieskite taip, kad jo neveiktų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi.
▶ Jei su elektriniu įrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka ir lauko darbams. Naudojant lauko darbams pritaikytus ilginamuosius laidus, sumažėja elektros smūgio pavojus.

332 | Lietuvių k.

Jei su elektriniu jrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės saugiklij. Dirbant su nuotėkio srovės saugikliu sumažėja elektros smūgio pavojus.

Žmonių sauga

Bükite atidüs, sutelkite dèmesi tai, ką darote, ir dirbdami su elektriniu jrankiu vadovaukitės sveiku protu. Nedirbkite su elektriniu jrankiu, jei esate pavargę arba vartojote narkotikų, alkoholio ar medikamentų. Akimirksnio neatidumas dirbant su elektriniu jrankiu gali tapti sunkių sužalojimų priežastimi.
Visada dirbkite su asmens apsaugos priemonémis. Būtinai dévěkite apsauginius akinius. Naudojant asmens apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalmą, klausos apsaugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį įrankį, sumažėja rizika susižeisti.
▶ Saugokitės, kad elektrinio įrankio nejjungtumėte atsitiktinai. Prieš prijungdami elektrinį įrankį prie elektros tinklo ir (arba) akumuliatoriaus, prieš pakeldami ar nešdami įsitikinkite, kad jis yra išjungtas. Jeigu nešdami elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą jjungsite į elektros tinklą, kai jungiklis yra jjungtas, gali įvykti nelaimingas atsitikimas.
Prieš įjungdami elektrinį įrankį pašalinkite reguliavimo įrankius arba veržlinius raktus. Besisuka-nčioje prietaiso dalyje esantis įrankis ar raktas gali sužaloti.
▶ Stenkitės, kad kūnas visada būtų normalioje padėtyje. Dirbdami stovėkite saugiai ir visada išlaikykite pusiausvyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą galėsite geriau kontroliuoti elektrinį jrankį netikėtose situacijose.
▶ Dévěkite tinkamą aprangą. Nedévěkite plačių drabužių ir papuošalų. Saugokite plaukus ir drabužius nuo besisukančių elektrinio įrankio dalių. Laisvus drabužius, papuošalus bei ilgus plaukus gali įtraukti besi-sukančios dalys.
Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar tinkamai naudojami. Naudojant dulkių nusiurbimo įrenginius sumažėja kenksmingas dulkių po-veikis.
▶ Dažnai naudodami įrankį ir gerai su juo susipažinę per- nelyg neatsipalaiduokite ir nepradėkite nepaisyti įrankio saugos principų. Neatidus veiksmas gali sukelti sun- kią traumą per sekundės dalį.

Rūpestinga elektrinių įrankių priežiūra ir naudojimas

▶ Neperkraukite elektrinio įrankio. Naudokite jūsų darbui tinkamą elektrinį įrankį. Su tinkamu elektriniu įrankiu jūs dirbsite geriau ir saugiau, jei neviršysite nurodyto galingumo.
▶ Nenaudokite elektrinio jrankio su sugedusiu jungikliu. Elektrinis jrankis, kurio nebegalima jjungti ar išjungti, yra pavojingas ir ji reikia remontuoti.

Prieš reguliuodami elektrinį įrankį, keisdami darbo įrankius ar prieš valydami elektrinį įrankį, iš elektros tinklo lizdo ištraukite kištuką ir (arba) išimkite akumuliatorių, jeigu jis išimamas. Ši atsargumo priemonė apsaugos jus nuo netikėto elektrinio įrankio jsijungimo.
Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.
▶ Prižiūrėkite elektrinį įrankį ir priedus. Patikrinkite, ar besisukančios įrankio dalys tinkamai veikia ir niekur nestringa, ar nėra sulūžusių ar pažeistų dalių, kurios trikdytų elektrinio įrankio veikimą. Prieš vėl naudoja- nt elektrinį įrankį, pažeistos įrankio dalys turi būti su- taisytos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai.
Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa, juos lengviau valdyti.
Elektrinį įrankį, papildomą įrangą, darbo įrankius ir t. t. naudokite taip, kaip nurodyta šioje instrukcijoje, ir atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudojant elektrinius įrankius ne pagal paskirtį, gali susidaryti pavojingos situacijos.
▶ Rankenos ir suémimo paviršiai turi būti sausi, švarūs, ant jų neturi būti alyvos ir tepalų. Dėl slidžių rankenų ir suémimo paviršių negalėsite saugiai išlaikyti ir suvaldyti įrankio netikėtose situacijose.

Rüpestinga akumuliatorinių įrankių priežiūra ir naudojimas

Akumuliatoriui ikrauti naudokite tik tuos kroviklius, kuriuos rekomenduoja gamintojas. Naudojant kitokio tipo akumuliatoriams skirtą kroviklj, iškyla gaisro pavojus.
▶ Su elektriniu įrankiu galima naudoti tik jam skirtą akumuliatorių. Naudojant kitokius akumuliatorius iškyla su- sižalojimo ir gaisro pavojus.
Nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ar kitokių metalinių daiktų arti ištraukto iš prietaiso akumuliatoriaus kontaktų. Trumpai sujungus akumuliatoriaus kontaktus galima nusideginti ar sukelti gaisrą.
Netinkamai naudojant akumuliatorių, iš jo gali ištekėti skystis; venkite kontakto su šiuo skysčiu. Jei skysčio pateko ant odos, nuplaukite jį vandeniu. Jei skysčio pateko į akis, nedelsdami kreipkitės į gydytoja. Akumuliatoriaus skystis gali sudirginti ar nudeginti odą.
Nenaudokite pažeisto arba perdaryto akumuliatoriaus arba įrankio. Sugadinti arba perdaryti akumuliatoriai gali veikti nenuspėjamai – sukelti gaisrą, sprogimą arba trau-mų pavojų.
▶ Saugokite akumuliatorių ir įrankį nuo ugnies ir aukštos temperatūros. Patekęs į ugnį arba aukštesnę nei 130 °C temperatūrą, jis gali sprogti.
Vykdykite visas ikrovimo instrukcijas ir nekraukite akumuliatoriaus arba įrankio temperatūroje, neatitinkančioje instrukcijose nurodyto temperatūros diapazono ribų. Netinkamai kraunant arba jeigu tempera-

tūra neatitinka nurodyto diapazono ribų, gali sugesti akumuliatorius ir kilti gaisras.

Techniné priežiūra

Elektrinj įrankį turi remontuoti tik kvalifikuoti specialistai ir naudoti tik originalias atsargines dalis. Taip galima garantuoti, jog elektrinis įrankis išliks saugus naudoti.
Niekada neatlikite pažeisto akumuliatoriaus techninės priežiūros. Akumuliatorių techninę priežiūrą turi atlikti tik gamintojas arba įgaliotasis techninės priežiūros atstovas.

Saugos nuorodos dirbantiems su suktuvais

▶ Jei atliekate darbus, kurių metu varžtas gali kliudyti paslėptus elektros laidus, elektrinį įrankį laikykite už izoliuotų rankenų. Varžtui palietus laidą, kuriuo teka elektros srovė, metalinėse elektrinio įrankio dalyse gali at-sirasti įtampa ir trenkti elektros smūgis.
Prieš pradėdami darbą, tinkamais ieškikliais patikrinkite, ar po norimais apdirbti paviršiais nėra pravestų elektros laidų, dujų ar vandentiekio vamzdžių; jei abejojate, galite pasikviesti i pagalbą vietinius komunalinių paslaugų teikėjus. Kontaktas su elektros laidais gali sukelti gaisro bei elektros smūgio pavojų. Pažeidus dujotiekio vamzdį, gali įvykti sprogimas. Pažeidus vandentiekio vamzdį galima pridaryti daugybę nuostolių.
Elektrinį įrankį tvirtai laikykite. Užveržiant ir atlaisvinant varžtus gali atsirasti trumpalaikis reakcijos momentas.
▶ įtvirtinkite ruošinį. Tvirtinimo įranga arba spaustuvais įtvirtintas ruošinys yra užfiksuojamas žymiai patikimiau nei laikant ruošinį ranka.
Prieš padėdami elektrinį įrankį būtinai palaukite, kol visiškai sustos jo judančios dalys. Darbo įrankis gali įstrigti paviršiuje, tuomet kyla pavojus nesuvaldyti elektrinio įrankio.
▶ Pažeidus akumuliatorių ar netinkamai jį naudojant, gali išsiveržti garų. Akumuliatorius gali užsidegti arba sprogti. Išvėdinkite patalpą ir, jei nukentėjote, kreipkitės į gydytoją. Šie garai gali sudirginti kvėpavimo takus.
▶ Neardykite akumuliatoriaus. Galimas trumpojo sujungimo pavojus.
Aštrūs daiktai, pvz., vinys ar atsuktuvaí, arba išorinė jėga gali pažeisti akumuliatorių. Dėl to gali jvykti vidinis trumpasis jungimas ir akumuliatorius gali sudegti, pradėti rūkti, sprogti ar perkaisti.
- Akumuliatorių naudokite tik su gamintojo gaminiais. Tik taip apsaugosite akumuliatorių nuo pavojingos per di-delės apkrovos.

Saugokite akumuliatorių nuo karščio, pvz., taip pat ir nuo ilgalaikio saulės spindulių poveikio, ugnies, nešvarumų, vandens ir drėgmės. Iškyla sprogimo ir trumpojo jungimo pavojus.

Užsiblokavus darbo įrankiui, elektrini įrankį nedelsdami išjunkite. Būkite pasirengę dideliems reakcijos momentams, sukeliantiems atatranką. Darbo įrankis užsi-

blokuoja, kai elektrinis jrankis veikiamas per didele apkrova arba yra perkreipiamas apdirbamame ruošinyje.

ISPÉJIMAS

Dulkės, kylančios šlifuojant švitriniu popieriumi, pjaunant, šlifuoja-

nt įvairiais darbo įrankiais, gręžiant ir atliekant panašius darbus, gali būti kancerogeninės, sukeliančios toksišku-mo poveikius vystymuisi arba mutageninės. Kai kurios šiose dulkėse esančios medžiagos yra:

švinas dažuose ir lakuose, kurių sudėtyje yra švino; kristali-nis silicio dioksidas plytose, cemente ir kituose mūrijimo medžiagose; arsenas ir chromatas chemiškai apdorotoje medienoje. Susirgimo rizika priklauso nuo to, kaip dažnai dirbate su šiomis medžiagomis. Norėdami sumažinti pavojų, dirbkite tik gerai vėdinamose patalpose su atitinkama apsaugine įranga (pvz., su specialios konstrukcijos kvėpavimo aparatais, kurie išfiltruoja net ir mažiausias dulkių daleles).

▶ Saugokite, kad prietaisas netikėtai nejsijungtu. Prieš įstatydami akumuliatorių įsitikinkite, kad jjungimo-iš-jungimo jungiklis nustatytas i padėti išjungta. Jei ne- šdami elektrinį jrankį pirštą laikysite ant jjungimo-išjungimo jungiklio arba akumuliatorių įstatysite i jjungtą elektrinį jrankį, gali jvykti nelaimingas atsitikimas.
Naudokite tik nepriekaištingos būklės, nesusidėvėjusius darbo įrankius. Netinkami darbo įrankiai gali lūžti, sužeisti ir padaryti materialinės žalos.
Istatydami darbo jranki atkreipkite dèmesi, kad darbo jrankis bütu tvirtai i statytas i jrankiu itvara. Jeigu darbo jrankis i statytas netinkamai, jis gali atsijungti ir tapti nevaldomas.
- Isukdami ilgus varžtus būkite atsargūs – priklausomai nuo varžto tipo ir naudojamo darbo įrankio iškyla nuslydimo pavojus. Ilgi varžtai dažnai sunkiau valdomi. Jeigu įrankis nuslysta jsukimo metu, jūs galite susižeisti.
Prieš ijungdami elektrini įrankį patikrinkite, kokia yra nustatyta sukimosi kryptis. Pvz., jeigu norite išsukti varžtą, tačiau nustatyta jsukimo kryptis, elektrinis įrankis gali pradėti nekontroliuojamai judėti.
▶ Nenaudokite elektrinio įrankio kaip gręžimo mašinos. Elektriniai įrankiai su atjungimo sankaba nėra skirti gręžti. Sankaba gali automatiškai ir be įspėjimo išsijungti.
▶ Atsargiai! Naudojantis elektriniu įrankiu su Bluetooth * gali būti trikdomas kitų prietaisų ir įrenginių, lėktuvų, o taip pat medicinos prietaisų (pvz., širdies stimuliatorių, klausos aparatų) veikimas. Be to, išlieka likutinė rizika, kad bus pakenkta labai arti esantiems žmonėms ir gyvūnams. Elektrinio įrankio su Bluetooth * nenaudokite arti medicinos prietaisų, degalinių, chemijos įrenginių, sričių su sprogia atmosfera ir teritorijų, kuriose atliekami sprogdinimai. Elektrinio įrankio su Bluetooth * nenaudokite lėktuvuose. Venkite ilgalaikio eksploatavimo prie kūno.

Bluetooth* žodinis prekės ženklas, o taip pat vaizdinis prekės ženklas (logotipas), yra registruoti prekių ženklai ir „Bluetooth SIG, Inc.“ nuosavybė. „Robert Bosch Power Tools GmbH“ šiuos žodinį ir vaizdinį prekės ženklus naudoja pagal licencija.

Gaminio ir savybių aprašas

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorody ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima smarkiai susižaloti ir sužaloti kitus asmenis.

Prašome atkreipti dėmesį i paveikslėlius priekinėje naudojimo instrukcijos dalyje.

Elektrinio įrankio paskirtis

Sukimo sistema „BT-EXACT/BT-ANGLEEXACT“ ir „EXAConnect“ yra skirta nurodytame galios diapazone nurodytu matmenų varžtams įsukti ir išsukti, veržlems užveržti ir atlaisvinti. Ji nėra skirta srieginės jungties sukimo momentui ar sukimo kampui dokumentuoti.

Naudojant sukimo sistemą, su „Bluetooth® wireless technology“ yra galimas belaidis sukimo signalų duomenų perdavimas. J bazinę stotele yra siunčiami „EXAConnect“ ir „BT EXACT“ ir „BT-ANGLEEXACT“ serijos pramoninių akumuliatorinių suktuvų signalai „tinkamas“ ir „netinkamas“ (jsukta tinkamai / netinkamai). Be bazinės stotelės „EXAConnect“ „BT-EXACT“ ir „BT-ANGLEEXACT“ serijos suktuvų jjungti negalima: pristatyti suktuvai yra užblokuoti ir juos atblokuoti galima tik naudojantis bazine stotele „EXAConnect“.

Perskaitykite bazinės stotelės „EXAConnecT“ naudojimo instrukciją ir laikykitės jos reikalavimų. Pirmiausia jjunkite bazinę stotelę „EXAConnecT“.

Pavaizduoti jrankio elementai

Numeriais pažymėtus elektrinio jrankio elementus rasite šios instrukcijos puslapiuose pateiktuose paveikslėliuose.

(1) Darbo jrankis (pvz., galvutė varžtams ir veržlėms)
(2) Irankių įtvaras
(3) Kampinė suktuvo galvutė
(4) Veržliaraktis, rakto plotis 27 mm

(5) Kampinės galvutės jungės briaunos raktui uždėti

(6) Veržliaraktis, rakto plotis 22 mm

(7) Jungiklis sukimo momentui nustatyti

(8) Pakabinimo lankelis

(9) Sukimo operaciju šviesadiodis indikatorius

(10) Šviesadiodis indikatorius Bluetooth®

(11) Akumuliatoriaus jkrovos büklés šviesadiodis indikatorius

(12) Ijungimo-išjungimo jungiklis

(13) Sukimosi krypties perjungiklis

(14) Išpjovos lankeliui, skirtam prietaisui pakabinti, tvirtinti

(15) Šviesos diodo laikiklis

(16) Gaubiamosios veržlės briaunos raktui uždėti

(17) Akumuliatoriaus atblokavimo klavišas

(18) Akumuliatorius su APT jstatomuoju galu

(19) Žymėjimo žiedas

(26) Reguliavimo jrankis

(27) Šešiabriaunis raktas

(28) Reguliavimo veržlé

(29) Spyr. atraminis žiedas

(30) Ertmė korpuso pusmovėje
(31) Rankena (izoliuotas rankenos paviršius)

Pavaizduoti ar aprašyti priedai i tiekiamą standartinį komplektą nejeina. Visą papildomą įrangą rasite mūsų papildomos įrangos programoje.

Techniniai duomenys

Pramoninis akumuliatorinis suktuvasBT-EXACT		2467
Gaminio numeris		0602491433060249143706024914310602491439
Sukimo momento nustatymo intervalas Nm 0,5-2 1-4 1-6 1,5-7
Tuščiosios eigos sūkių skaičius n_0	min^-1	600^A)	900^A)	600^A)	150^A)
Nominalioji įtampa V 9,6 9,6 9,6 9,6
Sukimosi kryptis		ΩΩ	ΩΩ	ΩΩ	ΩΩ
Įrankių įtvaras Greitai keič.		griebtuvas○1/4"	Greitai keič.griebtuvas○1/4"	Greitai keič.griebtuvas○1/4"	Greitai keič.griebtuvas○1/4"
Duomenų sąsaja (radijo) 2 klasės „Bluetooth® wireless technology“ (1.2 specifikacija)
Maksimalus perdavimo nuotolis m 10 10 10 10
Svoris pagal „EPTA-Procedure 01:2014“ kg 0,80 0,80 0,80 0,80

Pramoninis akumuliatorinis suktuvasBT-EXACT	2467
Rekomenduojama aplinkos temperatūra jkraunant	°C 0 ... +35 0 ... +35 0 ... +35 0 ... +35
Leidžiamoji aplinkos temperatūra veikiantB)ir sandėliuojant	°C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50
Veikimo dažnių diapazonas MHz 2402-2480 2402-2480 2402-2480 2402-2480
Maks. siuntimo galia mW 0,5 0,5 0,5 0,5
Apsaugos tipas IP 20 IP 20 IP 20 IP 20

A) išmatuota, esant 20–25 °C, su akumuliatoriumi 2 607 335 681.
B) ribota galia, esant temperatūrai <0 °C

Pramoninis akumuliatorinis suktuvasBT-EXACT		8912
Gaminio numeris		0602491443	0602491435	0602491441
Sukimo momento nustatymo intervalas Nm 1,5–8 1,5–9 1,5–12
Tuščiosios eigos sūkių skaičius n_0	min^1	650^A	350^B	400^A
Nominalioji įtampa	V 12	9,6 12
Sukimosi kryptis		ΩΩ	ΩΩ	ΩΩ
Įrankių įtvaras		Greitai keič. grieb-tuvas 1/4"	Greitai keič. grieb-tuvas 1/4"	Greitai keič. grieb-tuvas 1/4"
Duomenų sąsaja (radijo)		2 klasės „Bluetooth®	wireless technology“	(1.2 specifikacija)
Maksimalus perdavimo nuotolis	m 10 10 10
Svoris pagal „EPTA-Procedure 01:2014“	kg	0,90	0,80	0,90
Rekomenduojama aplinkos temperatūra įkraunant	°C	0 ... +35	0 ... +35	0 ... +35
Leidžiamoji aplinkos temperatūra veikiant ^C ir san-dėliuojant	°C	-20 ... +50	-20 ... +50	-20 ... +50
Veikimo dažnių diapazonas	MHz	2402–2480	2402–2480	2402–2480
Maks. siuntimo galia	mW	0,5	0,5	0,5
Apsaugos tipas		IP 20	IP 20	IP 20

A) išmatuota, esant 20–25 °C, su akumuliatoriumi 2 607 335 683.
B) išmatuota, esant 20–25 °C, su akumuliatoriumi 2 607 335 681.
C) ribota galia, esant temperaturai <0 °C

Pramoninis akumuliatorinis kampinis suktuvasBT-ANGLEEXACT		236
Gaminio numeris		0 602 491 647	0 602 491 656	0 602 491 652
Sukimo momento nustatymo intervalas Nm 0,7–2 0,7–3 1,5–6
Tuščiosios eigos sūkių skaičius n_0	min^1	110^A)	420^A)	650^A)
Nominalioji įtampa	V	9,6	9,6	9,6
Sukimosi kryptis		ΩΩ	ΩΩ	ΩΩ
Įrankių įtvarasKampinė suktuvo galvutė(užsakoma atskirai)		Greitai keič. grieb-tuvas 1/4" ■1/4"■3/8"○1/4"	Greitai keič. grieb-tuvas 1/4" ■1/4"■3/8"○1/4"	Greitai keič. grieb-tuvas 1/4" ■1/4"■3/8"○1/4"
Suktuvo galvutė(užsakoma atskirai)		Greitai keič. grieb-tuvas 1/4"	Greitai keič. grieb-tuvas 1/4"	Greitai keič. grieb-tuvas 1/4"
Duomenų sąsaja (radijo)		2 klasės „Bluetooth® wireless technology“ (1.2 specifikacija)
Maksimalus perdavimo nuotolis	m 10 10 10

336 | Lietuvių k.

Pramoninis akumuliatorinis kampinis suktuvas 236 BT-ANGLEEXACT

Svoris pagal „EPTA-Procedure 01:2014“ kg 1,0 1,0 1,0
Rekomenduojama aplinkos temperatūra jkraunant °C 0 ... +35 0 ... +35 0 ... +35
Leidžiamoji aplinkos temperatūra veikiantB) ir san-dėliuojant	°C -20 ... +50 -20 ... +50 -20 ... +50
Veikimo dažnių diapazonas MHz 2402-2480 2402-2480 2402-2480
Maks. siuntimo galia mW 0,5 0,5 0,5
Apsaugos tipas IP 20 IP 20 IP 20

A) išmatuota, esant 20–25 °C, su akumuliatoriumi 2 607 335 681.
B) ribota galia, esant temperatūrai <0 °C

Pramoninis akumuliatorinis kampinis suktuvas 7815 BT-ANGLEEXACT

Gaminio numeris	0 602 491 669 0 602 491 651 0 602 491 650
Sukimo momento nustatymo intervalas Nm 2-7	1,5-8	2-15
Tuščiosios eigos sūkių skaičius n_0	min^1 110^A)	420^A)	250^A)
Nominalioji įtampa	V 9,6 9,6 9,6
Sukimosi kryptis
Įrankių įtvarasKampinė suktuvo galvutė(užsakoma atskirai)	Greitai keič. grieb-tuvas 1/4" ■ 1/4"■ 3/8"○ 1/4"	Greitai keič. grieb-tuvas 1/4" ■ 1/4"■ 3/8"○ 1/4"	Greitai keič. grieb-tuvas 1/4" ■ 1/4"■ 3/8"○ 1/4"
Duomenų sąsaja (radijo)	2 klasės „Bluetooth® wireless technology“ (1.2 specifikacija)
Maksimalus perdavimo nuotolis	m 10 10 10
Svoris pagal „EPTA-Procedure 01:2014“ kg 1,0 1,0 1,0
Rekomenduojama aplinkos temperatūra jkraunant °C 0 ... +35 0 ... +35 0 ... +35
Leidžiamoji aplinkos temperatūra veikiant ^B) ir san-dėliuojant	°C -20 ... +50 -20 ... +50 -20 ... +50
Veikimo dažnių diapazonas MHz 2402-2480 2402-2480 2402-2480
Maks. siuntimo galia mW 0,5 0,5 0,5
Apsaugos tipas IP 20 IP 20 IP 20

A) išmatuota, esant 20–25 °C, su akumuliatoriumi 2 607 335 681.
B) ribota galia, esant temperatūrai <0 °C

Pramoninis akumuliatorinis kampinis suktuvas 17 23 30 BT-ANGLEEXACT

Gaminio numeris		0 602 491 675	0 602 491 673	0 602 491 671
Sukimo momento nustatymo intervalas Nm	6-17	standžioji jungtis	7-23	8-30
		5-13 tamprioji jungtis
Tuščiosios eigos sūkių skaičius n_0	min^1	560^A)	320^A)	220^A)
Nominalioji įtampa	V	14,4	14,4	14,4
Sukimosi kryptis		ΩΩ	ΩΩ	ΩΩ
Įrankių įtvaras		■3/8"	■3/8"	■3/8"
Kampinė suktuvo galvutė (užsakoma atskirai)
Duomenų sąsaja (radijo)	2 klasės „Bluetooth® wireless technology“ (1.2 specifikacija)

1 609 92A 5P3 | (06.04.2020)

Bosch Power Tools

Pramoninis akumuliatorinis kampinis suktuvas 17 23 30 BT-ANGLEEXACT

Maksimalus perdavimo nuotolis m 10 10 10
Svoris pagal „EPTA-Procedure 01:2014“ kg 1,5 1,5 1,5
Rekomenduojama aplinkos temperatūra jkraunant °C 0 ... +35 0 ... +35 0 ... +35
Leidžiamoji aplinkos temperatūra veikiantB) ir sandėliuojant	°C -20 ... +50 -20 ... +50 -20 ... +50
Veikimo dažnių diapazonas MHz 2402-2480 2402-2480 2402-2480
Maks. siuntimo galia mW 0,5 0,5 0,5
Apsaugos tipas IP 20 IP 20 IP 20

A) išmatuota, esant 20–25 °C, su akumuliatoriumi 2 607 335 685. B) ribota galia, esant temperatūrai <0 °C

Ni-MH akumuliatorių baterija 9,6 12,0 14,4

Gaminio numeris		2 607 335 681	2 607 335 683	2 607 335 685
Celių kiekis		8	10	12
Akumuliatoriaus jtampa	V	9,6	12,0	14,4
Talpa	Ah	2,6	2,6	2,6
Svoris pagal „EPTA-Procedure 01:2014“	kg	0,55	0,70	0,80
Rekomenduojami krovikliai		AL 2450 DV	AL 2450 DV	AL 2450 DV

Kampinė suktuvo galvutė	1/4"	3/8"	3/8"	1/4"	SWF	1/4"
Gaminio numeris	0 607 453 617	0 607 453 620	0 607 451 618	0 607 453 618	0 607 453 630
Svoris pagal „EPTA-Procedure 01:2014“	kg 0,20 0,20 0,20 0,20 0,20

Tiesi suktuvo galvutė		SWF 1/4"
Gaminio numeris		0 607 453 631
Svoris pagal „EPTA-Procedure 01:2014“	kg	0,20

Informacija apie triukšmą ir vibraciją

Triukšmo emisijos vertės nustatytos pagal EN 62841-2-2.

Pagal A skalę išmatuotas elektrinio įrankio garso slėgio lygis tipiniu atveju yra 70 dB(A). Paklaida K = 3 dB. Triukšmo lygis darbo metu gali viršyti 80 dB(A).

Dirbkite su klausos apsaugos priemonémis!

Vibracijos bendroji vertė a h (trijų krypčių atstojamasis vektorius) ir paklaida K nustatyta pagal EN 62841-2-2: sukimas: a h < 2,5 m/s ^2 , K = 1,5 m/s ^2 .

Šioje instrukcijoje pateiktas vibracijos lygis ir triukšmo emisi- ja buvo išmatuoti pagal standartizuotą matavimo metodą, ir juos galima naudoti elektriniams jrankiams palyginti. Jie taip pat skirti vibracijos ir triukšmo emisijai iš anksto įvertinti.

Nurodytas vibracijos lygis ir triukšmo emisijos vertė atspindi pagrindinius elektrinio jrankio naudojimo atvejus. Tačiau jeigu elektrinis jrankis naudojamas kitokiai paskirčiai, su kitokiais darbo jrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis ir triukšmo emisijos vertė gali kisti. Tokiu atveju vibracijos ir triukšmo emisija per visą darbo laikotarpį gali žymiai padidėti.

Norint tiksliai jvertinti vibracijos ir triukšmo emisiją per tam tikrą darbo laiką, reikia atsižvelgti ir j laiką, per kurį elektrinis jrankis buvo išjungtas arba, nors ir veikė, bet nebuvo naudo-jamas. Tai įvertinus, vibracijos ir triukšmo emisija per visą darbo laiką žymiai sumažės.

Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo įrankių techninę priežiūrą, rankų šildymą, darbo eigos organizavimą.

Montavimas

Tiekiamas komplektas

Pramoniniai akumuliatoriniai suktuvai yra tiekiami be akumuliatorių baterijos, pramoniniai akumuliatoriniai kampiniai suktuvai – be kampinės suktuvo galvutės ir be akumuliatorių baterijos.

Norėdami pasirinkti tinkamus priedus, kreipkitės j savo Bosch pramoninių jrankių prekybos atstovą.

Eksploatavimo ir sandėliavimo aplinka

Elektrinis jrankis pritaikytas naudoti tik uždarose patalpose.

338 | Lietuvių k.

Siekiant užtikrinti nepriekaištinga veikimą, elektrinio jrankio leidžiamoji aplinkos temperatūra yra nuo -5 °C iki +50 °C (23 °F ir 122 °F), o leidžiamasis santykinis oro drėgnumas nuo 20 iki 95 %, kai jrankis nerasoja.

Siekiant išvengti akumuliatoriaus celių pažeidimo, akumuliatorius turi būti laikomas nuo 0 °C (32 °F) iki 45 °C (113 °F) temperatūroje.

Kampinės suktuvo galvutės montavimas

BT-ANGLEEXACT 2|3|6|7|8|15|17|23|30

Naudojant šiuos pramoninius akumuliatorinius kampinius suktuvus pirmiausia reikia uždėti tinkamą kampinę suktuvo galvutę (žr. „Techniniai duomenys“, Puslapis 334).

Prieš pradėdami montuoti, reguliuoti ar išmontuoti suktuvo galvutę įsitikinkite, kad sukimosi krypties perjungiklis nustatytas į vidurinę padėtį (jjungimo blokavimas) arba iš elektrinio įrankio buvo išimtas akumuliatorius.

Elektrinj jrankj laikykite veržliarakčiu (6), uždėtu ant kampi- nės suktuvo galvutės briaunų, skirtų raktui uždėti (5).

Elektrinio įrankio niekada neužveržkite ties korpuso pusmovėmis.

Kampinę suktuvo galvutę (3) norimoje padėtyje įstatykite ant jungės ir tvirtai užsukite gaubiamają veržlę, uždėję veržliaraktį (4) ant briaunų, skirtų raktui uždėti (16).

Sukdami prilaikykite veržliarakčiu (6), uždėtu ant kampinės galvutės jungės.

BT-ANGLEEXACT 23 | 30

Šie pramoniniai akumuliatoriniai kampiniai suktuvai gali būti naudojami tik su kampine suktuvo galvute 0 607 451 618.

Pakabinimo įtaisas

Naudodamiesi pakabinimo lankeliu (8), elektrinj jrankj galite pakabinti ant pakabinimo jtaiso.

Pakabinimo lankelj (8) uždėkite ant elektrinio įrankio ir užfik-suokite išpjovoje (14).

Periodiškai patikrinkite pakabinimo lankelio ir pakabinimo įtaiso kablio būklę.

Ikrovimo procesas

Nuoroda: krovikliai ir akumuliatoria i j tiekiamą komplektą nejeina.

Pavaizduotas kištukas gali skirtis nuo kai kurių elektrinių jrankių kištuko.

▶ Patikrinkite, ar kroviklis ir akumuliatorius tinkami naudoti jūsų šalies reikalavimus atitinkančiame elektros tinkle.

Kroviklis AL 2450 DV (žr. A pav.)

Jjunkite kroviklio (21) kištuką (22) i elektros tinklą, o akumuliatorių (18) tinkama padėtimi jstatykite i kroviklio lizdą.

▶ Idėdami/išimdami akumuliatorių nenaudokite jėgos.

Akumuliatoriai su APT įstatomuoju galu (Akku Pack Top) yra sukonstruoti taip, kad juos į elektrinį įrankį arba kroviklj būty galima jdėti tik tinkama padėtimi.

Žalias šviesadiodis indikatorius (23) pradeda mirksėti. Jis rodo, kad teka jkrovimo srové. Jkrovimo procesas automatiškai nutraukiamas, kai akumuliatorius visiškai kraunamas. Jei žalias šviesadiodis indikatorius nebemirksi, bet dega tolygiai, vadinasi jkrovimo procesas yra baigtas. Pasigirsta apie 2 sekundes trunkantis garsinis signalas, kuris praneša apie visišką akumuliatoriaus jkrovimą.

Nuolat šviečiantis raudonas šviesadiodis indikatorius (24) praneša, kad jkrovimas vyksta mažesne jkrovimo srove. Jei raudonas šviesadiodis indikatorius mirksi, vadinasi jkrovimo procesas vykti negali.

Gedimas – Priežastis ir pašalinimas

Priežastis Šalinimas
Šviesadiodžiai indikatoriai nešviečia

Nejkištas (netinkamai jkištas) kroviklio kištukas	Kištuką tinkamai jkiškite j kištukinį lizdą
Pažeistas kištukinis lizdas, maitinimo laidas arba krovik- lis	Patikrinkite maitinimo įtam- pą, jei reikia, dėl kroviklio pa- tikrinimo kreipkitės į Bosch elektrinių įrankių remonto dirbtuves

Nevyksta ikrovimo procesas

Akumuliatoriaus temperatūra nėra leistiname temperatūros intervale	Palaukite, kol akumuliatorius atvės arba jšils iki leidžiamosios temperatūros nuo 0 °C (32 °F) ir 45 °C (113 °F)
Nešvarūs akumuliatoriaus kontaktai	Nuvalykite akumuliatoriaus kontaktus (pvz., daug kartų įstatykite ir išimkite akumuliatorių), jei reikia, akumuliatorių pakeiskite

Pažeistas akumuliatorius Akumuliatorių pakeiskite

Akumuliatorius nejstatytas(netinkamai jstatytas)

Akumuliatorių tinkamaijstatykite į kroviklio lizdą

Prijungimas prie elektros tinklo

Nuoroda: prašome atkreipti dėmesį, kad pristatymo metu elektriniame įrankyje nėra įstatyto akumuliatoriaus.

Niekada nelaikykite akumuliatorių akumuliatoriniuose įrankiuose. Akumuliatoriai ilgiau veikia ir geriau jkraunami, jei laikomi atskirai. Nepamirškite, kad ilgesnį laiką ne- naudotą akumuliatorių prieš naudojimą reikia visiškai jkrauti.

Akumuliatoriaus ikrovimas

Prieš jdédami akumuliatorių j elektrinį jrankį specialiu krovikliu jj ikraukite. Tikslus įkrovimo proceso aprašymas pateiktas kroviklio naudojimo instrukcijoje ir šios instrukcijos nuorodose (žr. „Ikrovimo procesas“, Puslapis 338).

Akumuliatorius turi NTC temperatūros kontrolės daviklj, kuris leidžia jkrauti akumuliatorių tik tuomet, kai jo temperatūra yra tarp 0 °C (+32 °F) ir 45 °C (+113 °F). Tai gerokai pailgina akumuliatoriaus naudojimo laiką. Tinkamai naudojamą akumuliatorių galima jkrauti iki 3000 kartų.

Naujas arba ilgesnj laiką nenaudotas akumuliatorius visą galingumą išvystys tik po maždaug 5 jkrovimo-iškrovimo ciklų. Akumuliatorius reikia jkrauti tik tada, kai elektrinio jrankio šviesadiodis indikatorius „Akumuliatoriaus jkrovos būklė“ šviečia raudonai.

Akumuliatoriaus ïdėjimas ir išėmimas

Sukimosi krypties perjungiklj (13) pastumkite j vidurinę padėtį. Atlikus šį veiksmą jjungimo-šjungimo jungiklis (12) užblokuojamas padėtyje „Išjungta“, todėl elektrinis įrankis yra apsaugomas nuo netikėto jjungimo. Įkrautą akumuliatorių (18) įstumkite j elektrinio įrankio rankeną.

Stebėkite, kad akumuliatorių įstatytumėte tinkama padėtimi, o taip pat turite jausti, kad akumuliatoriaus fiksavimo klavišai (17) jsistato į elektrinio įrankio rankeną.

▶ Idėdami/išimdami akumuliatorių nenaudokite jėgos. Akumuliatoriai su APT įstatomuoju galu (Akku Pack Top) yra sukonstruoti taip, kad juos į elektrinį jrankį arba kroviklj būty galima jdėti tik tinkama padėtimi.

Norėdami akumuliatorių (18) išimti, abiejose pusėse paspauskite akumuliatoriaus fiksavimo klavišus (17) ir išimkite akumuliatorių iš rankenos, traukdami jį žemyn.

Irankio keitimas, kai suktuvo galvutė yra su greitojo keitimo griebtuvu (žr. B pav.)

Istatydami darbo jrankj atkreipkite dèmesj, kad darbo jrankis būtu tvirtai istatytas i jrankių įtvarą. Jeigu darbo jrankis istatytas netinkamai, jis gali atsijungti ir tapti nevaldomas.

BT-EXACT 2|4|6|7|8|9|12

„BT-EXACT“ serija tiekiama su 1/4" greitojo keitimo griebtu-vu (SWF Q/4").

BT-ANGLEEXACT 2|3|6

Šiems pramoniniams akumuliatoriniams kampiniams suktuvams galima jsigyti kampinę suktuvo galvutę su 1/4" greitojo keitimo griebtuvu (gaminio numeris 0 607 453 631).

BT-ANGLEEXACT 2|3|6|7|8|15

Šiems pramoniniams akumuliatoriniams kampiniams suktuvams galima jsigyti kampinę suktuvo galvutę su 1/4" greitojo keitimo griebtuvu (gaminio numeris 0 607 453 630).

Darbo įrankio įdėjimas

Traukite greitojo keitimo griebtuva (25) i priekj. Istatykite darbo jrankj (1) i jrankių įtvarą (2) ir greitojo keitimo griebtuva vėl atleiskite.

Naudokite tik tokius darbo įrankius, kurių įstatomasis galas yra tinkamas (1/4" šešiabriaunis).

Nebandykite j šj greitojo keitimo griebtuvą įstatyti grąztą. Pramoniniai akumuliatoriniai kampiniai suktuvai ir pramoniniai akumuliatoriniai suktuvai su atjungimo sankaba nėra skirti gręžti. Sankaba gali automatiškai ir be įspėjimo išsijungti. Jei išsijungus sankabai gręžiate toliau, elektrinis įrankis, kol atjungimo sankaba vėl įsijungs, gali iškristi jums iš rankų.

Darbo įrankio išėmimas

Traukite greitojo keitimo griebtuvą (25) j priekj. Išimkite darbo jrankj (1) iš jrankių įtvaro (2) ir greitojo keitimo griebtuvą vėl atleiskite.

Irankio keitimas, kai suktuvo galvutė yra su išoriniu keturbriauniu

Istatydami darbo jranki atkreipkite dèmesi, kad darbo jrankis bütu tvirtai i statytas i jrankiu jtvara. Jeigu darbo jrankis jstatytas netinkamai, jis gali atsijungti ir tapti nevaldomas.

BT-ANGLEEXACT 2|3|6|7|8|15

Šiems pramoniniams akumuliatoriniams kampiniams suktuvams galima jsigyti kampinę suktuvo galvutę su 1/4" keturbriauniu (gaminio numeris 0 607 453 617) bei kampinę suktuvo galvutę su 3/8" keturbriauniu (gaminio numeris 0 607 453 620).

BT-ANGLEEXACT 2 | 7 | 17 | 23 | 30

Darbo įrankio įdéjimas

J vidų paspauskite kaištį, esantį įrankio įtvaro (2) keturbriaunyje, panaudodami, pvz., siaurą atsuktuvą, ir užstumkite darbo įrankį (1) ant keturbriaunio. Atkreipkite dėmesį į tai, kad kaištis jeitų į darbo įrankio išdrožą.

Darbo įrankio išėmimas

Paspauskite kaištj, esantj darbo jrankio (1) išpjovoje, vidun ir nuimkite darbo jrankj, traukdami jj nuo jrankių jtvaro (2).

Irankio keitimas, kai suktuvo galvutė yra su vidiniu šešiabriauniu (žr. C pav.)

▶ |statydami darbo |rank| atkreipkite dèmesi, kad darbo |rankis bütu tvirtai |statytas | jrankiu |tvara. Jeigu darbo |rankis |statytas netinkamai, jis gali atsijungti ir tapti nevaldomas.

BT-ANGLEEXACT 2|3|6|7|8|15

Darbo įrankio įdéjimas

Stumkite darbo jrankj (1) j jrankių įtvaro (2), vidinį šešiabriaunj, kol pajusite, kad užsifiksavo.

Darbo įrankio išėmimas

Traukite darbo jrankj (1) iš jrankių jtvaro (2), jei būtina, naudokitės replėmis.

Naudojimas

Visada dirbkite su asmens apsaugos priemonémis. Būtinai dévěkite apsauginius aki-nius. Naudojant asmens apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, nesly-stančius batus, apsauginį šalmą, klausos ap-

340 | Lietuvių k.

saugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį įrankį, sumažėja rizika susižeisti.

Paruošimas naudoti

Jei norite jjungti elektrinj jrankj, pirmiausia sukimo krypties perjungikliu (13) nustatykite sukimosi kryptj: elektrinis jrankis jsijungia tik tada, kai sukimosi krypties perjungiklis (13) néra vidurinėje padėtyje (jjungimo blokatorius).

Sukimosi krypties nustatymas (žr. D pav.)

▶ Sukimosi krypties perjungikli (13) junkite tik tada, kai elektrinis įrankis neveikia.

Dešininis sukimasis: norėdami jsukti varžtus, spauskite sukimosi krypties perjungiklj (13) j kairę iki atramos.

Kairinis sukimasis: norėdami išsukti varžtus, spauskite sukimosi krypties perjungiklj (13) į dešinę iki atramos.

Darbinės lemputės ijungimas

Darbinė lemputė (20) apšviečia sukimo vietą, kai yra nepalankios apšvietimo sąlygos. Darbinę lemputę (20) galite jjungti spustelėję jjungimo-išjungimo jungiklj (12). Jei jjungimo-iš-jungimo jungiklj paspausite stipriau, elektrinis įrankis įsijungs, o darbinė lemputė ir toliau švies.

▶ Nežiūrėkite tiesiogiai i darbinės lemputės šviesą, nes ji gali apakinti.

ljungimas ir išjungimas

Šie suktuvai turi priklausomai nuo sukimo momento įsijungiančia atjungimo sankaba, kurią galima reguliuoti nurodytame diapazone. Ji suveikia, kai pasiekiamas nustatytas sukimo momentas.

Nuoroda: jei suktuvą naudojate su jtampos adapteriu, pirmiausia turite jjungti jtampos lygintuvą.

Norėdami elektrinį įrankį įjungti, spauskite įjungimo-išjungimo jungiklj (12) iki atramos.

Kai tik pasiekiamas nustatytas sukimo momentas, elektrinis jrankis išsijungia automatiškai.

- Ijungimo-išjungimo jungikli (12) atleidus anksčiau laiko, nustatytas sukimo momentas nepasiekiamas.

Darbo patarimai

Elektrinis įrankis yra su radijo sąsaja. Būtina laikytis vietinių eksploatavimo apribojimų, pvz., lėktuvuose ar ligoninėse.

Prieš pradėdami reguliuoti elektrini įrankį, keisti priedus arba prieš padėdami elektrini įrankį, atjunkite energijos tiekimą. Si atsargumo priemonė apsaugos jus nuo netikėto elektrinio įrankio jsijungimo.

Ant veržlės uždėkite ar į varžtą įremkite tik išjungtą elektrini įrankį. Besisukantys darbo įrankiai gali nuslysti.

Prieš atliekant bet kokius elektrinio įrankio priežiūros darbus (atliekant techninę priežiūrą ar keičiant įrankį ir t. t.), o taip pat elektrinį įrankį transportuojant ir sandėliuojant, būtina iš jo išimti akumuliatorių.

Priešingu atveju galite susižeisti, netyčia nuspaudę jjungimo-išjungimo jungiklj.

Sukimo momento nustatymas (žr. E - G pav.)

Sukimo momentas priklauso nuo iš anksto nustatyto atjungimo sankabos spyruoklės įtempimo. Atjungimo sankaba įsi-jungia tiek sukimosi dešinėn, tiek ir sukimosi kairėn metu, kai pasiekiamas nustatytas sukimo momentas.

Reikiamam sukimo momentui nustatyti naudokite tik kartu tiekiamą reguliavimo jrankį (26).

Visiškai pastumkite elektrinio jrankio jungiklj (7) atgal.

BT-ANGLEEXACT 2|3|6|7|8|15|17|23|30

Jstatykite šešiabriaunj raktą (27) i darbo jrankj (26) ir lėtai jj sukite.

Kai korpuso angoje matysis mažas sankabos išsikišimas (reguliavimo veržlé (28)), jstatykite j šią veržlę reguliavimo jrankj (26) ir pasukite jrankj.

BT-EXACT 2|4|6|7|8|9|12

Šešiabriauni raktą (27) jstatykite j jrankių įtvarą (2) ir lėtai jį sukite.

Kai korpuso angoje matysis mažas sankabos išsikišimas (reguliavimo veržlé (28)), jstatykite j šią veržlę reguliavimo jrankj (26) ir pasukite jrankj.

Sukant pagal laikrodžio rodyklę, nustatomas didesnis suki- mo momentas, sukant prieš laikrodžio rodyklę, nustatomas mažesnis sukimo momentas.

Ištraukite reguliavimo jrankj (26). Jungiklj (7) vėl pastumkite j priekj, kad apsaugotumėte sankabą nuo nešvarumu.

Nuoroda: reikiamas sukimo momentas priklauso nuo srieginės jungties tipo ir geriausiai pasirenkamas praktinių bandymų būdu. Patikrinkite bandomą srieginę jungtį dinamometriniu raktu.

Nustatykite sukimo momentą tik nurodytame galingumo diapazone, nes priešingu atveju atjungimo sankaba nejsijungs.

Šviesadiodis indikatorius

Akumuliatoriaus ikrovos būklės indikatorius Jei akumuliatorių (18) reikia jkrauti, šviesadiodis indikatorius (11) mirksi žaliai ir pasigirsta garsinis signalas. Tada galima atlikti tik 6 – 8

sukimo operacijas.

Jei šviesadiodis indikatorius dega raudonai, jkrovos nebeužtenka nei vienai sukimo operacijai arba elektrinis jrankis buvo veikiamas per didele apkrova. Elektrinio jrankio jjungti nebegalima. Jjungimo blokatorius lieka jjungtas, kol akumuliatorius neištraukiamas iš elektrinio jrankio ir nejdedamas ikrautas akumuliatorius.

Jei dirbate su įtampos adapteriu, raudonas šviesadiodis indikatorius (11) praneša apie per didelę apkrovą.

Jei šviesadiodis indikatorius (11) mirksi raudonai, vadinasi elektrinis jrankis perkaito ir neveikia. Prieš vél jjungdami elektrinj jrankj palaukite, kol, praëjus šiek tiek laiko, indikatorius nustos mirkséti.

Jei po kiekvieno jkrovimo elektrinio jrankio veikimo laikas žymiai sutrumpėja, vadinasi akumuliatorių reikia pakeisti. Susi-

dėvėjusius akumuliatorius šalinkite laikydamiesi jūsų šalyje galiojančių Atliekų šalinimo taisyklių.

Nuoroda: jei vietoj akumuliatoriaus (18) naudojate įtampos adapterį ir įtampos lygintuvą „4EXACT“, šviesadiodis indikatorius (11) neveikia.

Sukimo šviesadiodis indikatorius

Pasiekus iš anksto nustatytą sukimo momentą, suveikia atjungimo sankaba. Šviesadiodis indikatorius (9) šviečia žaliai.

Jei nustatytas sukimo momentas nebuvo pasiektas, šviesadiodis indikatorius (9) šviečia raudonai ir pasigirsta garsinis signalas. Sukimo operacija reikia pakartoti.

Bluetooth® ryšio indikatorius

Paspauskite jjungimo-išjungimo jungiklj (12), norėdami suaktyvinti Bluetooth® ryšj. Raudonas šviesadiodis indikatorius (10) mirksi tol, kol suktuvas ieško ryšio.

Nuolat raudonai šviečiantis šviesadiodis indikatorius (10) rodo, kad Bluetooth® ryšys sukurtas. Suktuvas dar užblokuotas.

Kai bazinė stotelė „EXAConnecT“ suktuvą atblokuoja, šviesadiodis indikatorius (10) užgęsta.

Jei paspaudus jungimo-išjungimo jungiklj šviesadiodis indikatorius (10) mirksi tik trumpai, o tada užgęsta, vadinasi suktuvo energijos nebepakanka nei vienai jungčiai.

Apsauga nuo pakartotinio ijungimo (Trigger Repeat Protection)

Jei sukant srieginę jungtį jsijungia atjungimo sankaba, variklis išsijungia. Vėl jjungti bus galima tik po 0,7 sekundžių pertraukos. Tokiu būdu per neapsižiūrėjimą neužveršite jau tvirtai įsuktos srieginės jungties.

Kampinės suktuvo galvutės perstatymas

BT-ANGLEEXACT 2|3|6|7|8|15|17|23|30

Kampinę suktuvo galvutę (3) galite nustatyti vienoje iš aštuonių padėčių.

Elektrinj jrankj laikykite veržliarakčiu (6), uždėtu ant kampinės suktuvo galvutės briaunų, skirtų raktui uždėti (5).

▶ Elektrinio įrankio niekada neužveržkite ties korpuso pusmovėmis.

Uždėję veržliaraktį (4) ant briaunų raktui uždėti (16), atlaisvinkite gaubiamają veržlę. Pasukite kampinę suktuvo galvutę (3) 45° laipsnių kampu j norimą padėtį ir tvirtai užsukite gaubiamają veržlę, uždėję veržliaraktį (4) ant briaunų, skirtų raktui uždėti (16).

Sukdami prilaikykite veržliarakčiu (6), uždėtu ant kampinės galvutės jungės.

Šviesadiodės darbinės lemputės nustatymas (žr. H pav.) BT-ANGLEEXACT 2 | 3 | 6 | 7 | 8 | 15 | 17 | 23 | 30

Paspauskite žymėjimo žiedą (19) plonu atsuktuvu, mentele ar kt. Stumkite spyruoklinį fiksuojamajį žiedą (29) spyruoklinio fiksuojamojo žiedo replėmis atgal ant korpuso pusmovės. Dabar abi šviesos diodo laikiklio (15) dalis, kurios gaubia šviesadiodę darbinę lemputę (20), galima nustatyti į norimą padėtį. Saugokite, kad nepažeistumėte šviesadiodės darbinės lemputės laido ir stumkite jį nesulenkdami į specialią korpuso pusmovėse esančią ertmę (30). Šviesadiodę darbine lemutę (20) vėl apgaubkite abiem šviesos diodo laikiklio (15) korpuso pusmovėmis.

Spyruoklinj fiksuojamajj žiedą (29) ir žymėjimo žiedą (19) vėl įspauskite atgal į pirminę padėtį.

Priežiūra ir servisas

Priežiūra ir valymas

Prieš atliekant bet kokius elektrinio |rankio priežiūros darbus (atliekant techninę priežiūrą ar keičiant |rank| ir t. t.), o taip pat elektrinį |rankį transportuojant ir sandėliuojant, būtina iš jo išimti akumuliatorių. Priešingu atveju galite susižeisti, netyčia nuspaudę jjungimo-išjungimo jungiklj.
Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad elektrinis įrankis ir ventiliacinės angos būtu švarūs.

Elektrinio irankio tepimas

Tepimo medžiaga:

Specialus pavarų tepalas (225 ml)

Gaminio numeris 3 605 430 009

Tepalas su molibdenu

Variklių alyva SAE 10/SAE 20

• Po pirmujių 150 darbo valandų išvalykite pavarą švelniai veikiančiu tirpiklio tirpalu. Vykdykite tirpiklio gamintojo pateiktus naudojimo ir šalinimo nurodymus. Po to sutepkite pavarą specialiu Bosch tepalu, skirtu pavaroms tepti. Po pirmojo išvalymo kartokite šią išvalymo procedūrą kas 300 darbo valandų.
• Tepkite alyva judančias atjungimo sankabos detales po 100000 sukimo operacijų keliais variklio alyvos SAE 10/SAE 20 lašais. Tepkite slystančias ir riedančias detales tepalu, kurio sudėtyje yra molibdeno. Tuo pačiu patikrinkite, ar sankaba nesusidėvėjusi, siekiant užtikrinti nustatyto sukimo momento kartotinumą ir tikslumą. Po to iš naujo nustatykite atjungimo sankabos sukimo momentą.
• Techninės priežiūros ir remonto darbus atlikti patikėkite tik kvalifikuotiems specialistams. Taip bus užtikrinama, jog elektrinis įrankis išliks saugus.
  Jgaliota Bosch klientų aptarnavimo įmonė greitai ir patikimai atlieka techninės priežiūros ir remonto darbus.
  Tepimo ir valymo medžiagas šalinkite aplinkai nekenksmingu büdu. Vykdykite įstatymų reikalavimus.

Klientų aptarnavimo skyrius ir konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informacijos apie atsargines dalis rasite interneto puslapyje: www.bosch-

pt.com

Bosch konsultavimo tarnybos specialistai mielai pakonsultuos Jus apie gaminius ir jų papildomą įrangą.

342|日本語

leškant informacijos ir užsakant atsargines dalis prašome būtinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje.

Lietuva

Bosch jrankiy servisas

Informacijos tarnyba: [phone]

Irankių remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Šalinimas

Elektriniai jrankiai, akumuliatoriai, papildoma jranga ir pakuotės turi būti perdirbami aplinkai nekenksmingu būdu.

Elektrinių įrankių, akumuliatorių bei baterijų nemeskite į buitinių atliekų konteinerius!

Tik ES šalims:

Pagal Europos direktyvą 2012/19/ES, naudoti nebetinkami elektriniai įrankiai ir, pagal Europos direktyvą 2006/66/EB, pažeisti ir išeikvoti akumuliatoriai ar baterijos turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

Akumuliatoriai ir baterijos:

Ni-MH: nikelio-metalo hidridas

日本語

安全上の注意事項

安全上の一般的な注意事項

警告
