Druh výrobku	Průmyslový bezdrátový úhlový šroubovák
Značka	Bosch
Model	BT-ANGLE EXACT 6 Professional
Jmenovité napětí	9,6 V
Typ akumulátoru	NiMH, 2,6 Ah
Rozsah utahovacího momentu	1,5 – 6 Nm
Otáčky naprázdno	650 ot/min
Směr otáčení	Doprava a doleva
Upínání nástroje	Rychloupínací sklíčidlo 1/4" nebo čtyřhran
Hmotnost (dle EPTA)	1,0 kg
Rozměry (d x š x v)	Přibližně 250 x 60 x 180 mm (odhad)
Stupeň krytí	IP 20
Bezdrátová technologie	Bluetooth® třída 2, dosah 10 m
Hlavní funkce	Šroubování a povolování s nastavitelným momentem, vypínací spojka, bezdrátový přenos dat, LED osvětlení
LED displeje	Stav nabití, šroubování OK/ne OK, připojení Bluetooth
Napájení	Vyměnitelný NiMH akumulátor 9,6 V (doporučená nabíječka AL 2450 DV)
Provozní teplota	-20 °C až +50 °C
Teplota nabíjení	0 °C až +35 °C
Údržba a čištění	Čistěte větrací štěrbiny, pravidelné mazání převodovky a spojky
Bezpečnost	Ochrana proti opětovnému spuštění, blokování spuštění, bezpečnostní pokyny pro elektrickou a mechanickou část
Náhradní díly a opravitelnost	Dostupné příslušenství: úhlové převodovky, sklíčidla, akumulátory, nabíječky; opravy servisem Bosch
Obecné informace	Profesionální použití v průmyslovém prostředí, vyžaduje základnovou stanici EXAConnecT

Často kladené otázky - BTANGLE EXACT 6 Professional BOSCH

Jak nastavit utahovací moment na BT-ANGLE EXACT 6?

Použijte dodaný nastavovací nástroj. Posuňte jezdec dozadu, vložte imbusový klíč do příslušenství, otáčejte, dokud neuvidíte zářez, poté otáčejte nastavovacím nástrojem ve směru hodinových ručiček pro zvýšení momentu nebo proti směru pro snížení. Moment musí zůstat v rozsahu 1,5–6 Nm.

Jaká je výdrž baterie?

Výdrž závisí na použití. NiMH baterie 2,6 Ah umožňuje několik set šroubování. LED indikátor stavu nabití bliká zeleně, když je nutné nabití (zbývá 6 až 8 šroubování). Rozsvítí se červeně, když je kapacita nedostatečná.

Jak vyměnit pracovní nástavec?

U rychloupínacího sklíčidla zatáhněte sklíčidlo dopředu, vložte nástavec a uvolněte. U čtyřhranu zatlačte pojistku tenkým nástrojem, nasaďte nástavec. Ujistěte se, že je pevně uchycen.

Mohu tento šroubovák použít jako vrtačku?

Ne, není určen k vrtání. Vypínací spojka se může náhle vypnout, což vede ke ztrátě kontroly. Používejte jej pouze k šroubování a povolování.

Jak navázat Bluetooth připojení k základnové stanici?

Stiskněte vypínač Zap/Vyp pro aktivaci připojení. Červená LED bliká během vyhledávání. Jakmile svítí trvale, připojení je navázáno. Šroubovák musí být poté odemčen stanicí EXAConnecT.

Co dělat, když šroubovák nefunguje?

Nejprve zkontrolujte, zda je baterie nabitá a správně vložená. Ujistěte se, že přepínač směru otáčení není ve střední poloze (blokování). Pokud červená LED bliká, nástroj je přetížený nebo přehřátý. Počkejte chvíli.

Jak provádět údržbu nástroje?

Pravidelně čistěte větrací štěrbiny. Po 150 hodinách provozu vyčistěte a znovu namažte převodovku speciálním mazivem Bosch. Každých 300 hodin opakujte. Po 100 000 šroubování namažte spojku několika kapkami motorového oleje SAE 10/20.

Jaké příslušenství je k dispozici?

Úhlové převodovky s různými upínáními (rychlé sklíčidlo, čtyřhran, šestihranný dutý), NiMH akumulátory 9,6 V, 12 V a 14,4 V, nabíječka AL 2450 DV a další příslušenství. Prohlédněte si nabídku Bosch.

Kde najdu náhradní díly?

Na webu www.boschpt.com najdete exploded view a informace o náhradních dílech. Můžete také kontaktovat poprodejní servis Bosch na 09 70 82 12 26 (Francie) nebo e-mailem [e-mail].

Jak zlikvidovat použitou baterii?

Neházejte baterii do domovního odpadu. Odevzdejte ji do recyklačního střediska nebo u prodejce Bosch. V souladu se směrnicí EU 2006/66/ES musí být NiMH akumulátory recyklovány odděleně.

NÁVOD K OBSLUZE BTANGLE EXACT 6 Professional BOSCH

es Původní návod k používání

sk Přovodný návod na použilje

Čeština.... Stránka 167

Bezpečnostní upozornění

Obecné bezpečnostní pokyny pro elektrické nářadí

VÝSTRAHA

Prostudujte si všechny bezpečnostní výstrahy, pokyny,

ilustrace a specifikace k tomuto elektrickému nářadí. Nedodržování všech níže uvedených pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžké poranění.

Všechna varovná upozornění a pokyny do budoucna uschovejte.

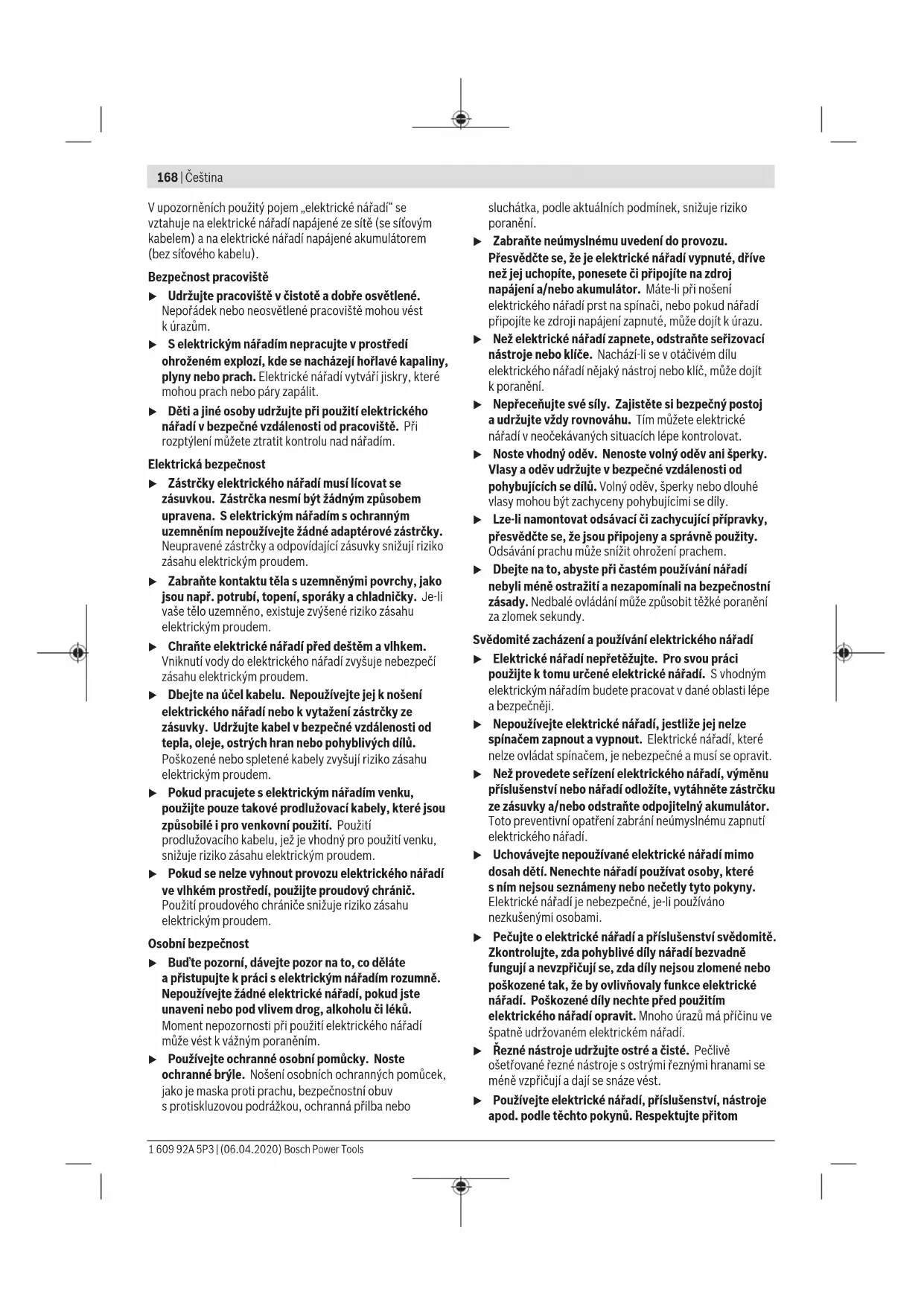

168 | Čeština

V upozorněních použitý pojem „elektrické nářadí“ se vztahuje na elektrické nářadí napájené ze sítě (se síťovým kabelem) a na elektrické nářadí napájené akumulátorem (bez síťového kabelu).

Bezpečnost pracoviště

▶ Udržujte pracoviště v čistotě a dobře osvětlené. Nepořádek nebo neosvětlené pracoviště mohou vést k úrazům.
▶ S elektrickým nářadím nepracujte v prostředí ohroženém explozí, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektrické nářadí vytváří jiskry, které mohou prach nebo páry zapálit.
Děti a jiné osoby udržujte při použití elektrického nářadí v bezpečné vzdálenosti od pracoviště. Při rozptýlení můžete ztratit kontrolu nad nářadím.

Elektrická bezpečnost

Zástrčky elektrického nářadí musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem upravena. S elektrickým nářadím s ochranným uzemněním nepoužívejte žádné adaptérové zástrčky. Neupravené zástrčky a odpovídající zásuvky snižují riziko zásahu elektrickým proudem.

Zabraňte kontaktu těla s uzemněnými povrchy, jako jsou např. potrubí, topení, sporáky a chladničky. Je-li vaše tělo uzemněno, existuje zvýšené riziko zásahu elektrickým proudem.

▶ Chraňte elektrické nářadí před deštěm a vlhkem. Vniknutí vody do elektrického nářadí zvyšuje nebezpečí zásahu elektrickým proudem.

Dbejte na účel kabelu. Nepoužívejte jej k nošení elektrického nářadí nebo k vytažení zástrčky ze zásuvky. Udržujte kabel v bezpečné vzdálenosti od tepla, oleje, ostrých hran nebo pohyblivých dílů. Poškozené nebo spletené kabely zvyšují riziko zásahu elektrickým proudem.

▶ Pokud pracujete s elektrickým nářadím venku, použijte pouze takové prodlužovací kabely, které jsou způsobilé i pro venkovní použití. Použití prodlužovacího kabelu, jež je vhodný pro použití venku, snižuje riziko zásahu elektrickým proudem.

▶ Pokud se nelze vyhnout provozu elektrického nářadí ve vlhkém prostředí, použijte proudový chránič. Použití proudového chrániče snížuje riziko zásahu elektrickým proudem.

Osobní bezpečnost

▶ Bud'te pozorní, dávejte pozor na to, co děláte a přistupujte k práci s elektrickým nářadím rozumně. Nepoužívejte žádné elektrické nářadí, pokud jste unaveni nebo pod vlivem drog, alkoholu či léků. Moment nepozornosti při použití elektrického nářadí může vést k vážným poraněním.

▶ Používejte ochranné osobní pomůcky. Noste ochranné brýle. Nošení osobních ochranných pomůcek, jako je maska proti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo

sluchátka, podle aktuálních podmínek, snižuje riziko poranění.

Zabraňte neúmyslnému uvedení do provozu. Přesvědčte se, že je elektrické nářadí vypnuté, dříve než jej uchopíte, ponesete či připojíte na zdroj napájení a/nebo akumulátor. Máte-li při nošení elektrického nářadí prst na spínači, nebo pokud nářadí připojíte ke zdroji napájení zapnuté, může dojít k úrazu.

Než elektrické nářadí zapnete, odstraňte seřizovací nástroje nebo klíče. Nachází-li se v otáčivém dílu elektrického nářadí nějaký nástroj nebo klíč, může dojít k poranění.

▶ Nepřeceňujte své síly. Zajistěte si bezpečný postoj a udržujte vždy rovnováhu. Tím můžete elektrické nářadí v neočekávaných situacích lépe kontrolovat.

Noste vhodný oděv. Nenoste volný oděv ani šperky. Vlasy a oděv udržujte v bezpečné vzdálenosti od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly.

▶ Lze-li namontovat odsávací či zachycující přípravky, přesvědčte se, že jsou připojeny a správně použity. Odsávání prachu může snížit ohrožení prachem.

Dbejte na to, abyste při častém používání nářadí nebyli méně ostražití a nezapomínali na bezpečnostní zásady. Nedbalé ovládání může způsobit těžké poranění za zlomek sekundy.

Svědomité zacházení a používání elektrického nářadí

Elektrické nářadí nepřetěžujte. Pro svou práci použijte k tomu určené elektrické nářadí. S vhodným elektrickým nářadím budete pracovat v dané oblasti lépe a bezpečněji.

▶ Nepoužívejte elektrické nářadí, jestliže jej nelze spínačem zapnout a vypnout. Elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a musí se opravit.

Než provedete serízení elektrického nářadí, výměnu příslušenství nebo nářadí odložíte, vytáhněte zástrčku ze zásuvky a/nebo odstraňte odpojitelný akumulátor. Toto preventivní opatření zabrání neúmyslnému zapnutí elektrického nářadí.

Uchovávejte nepoužívané elektrické nářadí mimo dosah dětí. Nenechte nářadí používat osoby, které s ním nejsou seznámeny nebo nečetly tyto pokyny. Elektrické nářadí je nebezpečné, je-li používáno nezkušenými osobami.

Pečujte o elektrické nářadí a příslušenství svědomitě. Zkontrolujte, zda pohyblivé díly nářadí bezvadně fungují a nevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že by ovlivňovaly funkce elektrické nářadí. Poškozené díly nechte před použitím elektrického nářadí opravit. Mnoho úrazů má příčinu ve špatně udržovaném elektrickém nářadí.

- Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřované Řezné nástroje s ostrými Řeznými hranami se méně vzpříčují a dají se snáze vést.

▶ Používejte elektrické nářadí, příslušenství, nástroje apod. podle těchto pokynů. Respektujte přitom

pracovní podmínky a prováděnou činnost. Použití elektrického nářadí pro jiné než určené použití může vést k nebezpečným situacím.

▶ Udržujte rukojeti a úchopové plochy suché, čisté a bez oleje a maziva. Kluzké rukojeti a úchopové plochy neumožňují bezpečnou manipulaci a ovládání nářadí v neočekávaných situacích.

Použití a péče o akumulátorové nářadí

Akumulátory nabíjejte pouze v nabíječce, která je doporučena výrobcem. U nabíječky, která je vhodná pro určitý druh akumulátorů, existuje nebezpečí požáru, je-li používána s jinými akumulátory.
▶ Do elektrického nářadí používejte pouze k tomu určené akumulátory. Použití jiných akumulátorů může vést k poranění či požáru.
Nepoužívaný akumulátor uchovávejte v bezpečné vzdálenosti od kovových předmětů, jako jsou kancelářské sponky, mince, klíče, hřebíky, šrouby nebo jiné drobné kovové předměty, které mohou způsobit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek popáleniny nebo požár.
Při nesprávném použití může z akumulátoru vytéci kapalina. Nedotýkejte se jí. Při náhodném kontaktu opláchněte místo vodou. Pokud kapalina vnikne do očí, navštivte lékaře. Kapalina vytékající z akumulátoru může způsobit podráždění pokožky nebo popáleniny.
▶ Nepoužívejte akumulátor nebo nářadí, které je poškozené či upravené. Poškozené nebo upravené akumulátory se mohou chovat nepředvídaně a způsobit požár, výbuch či poranění.
▶ Nevystavujte akumulátor nebo nářadí ohni či nadměrné teplotě. Vystavení ohni nebo teplotě nad 130 °C může způsobit výbuch.
▶ Dodržujte všechny pokyny pro nabíjení a nenabíjejte akumulátor nebo nářadí mimo teplotní rozsah uvedený v pokynech. Nesprávné nabíjení nebo nabíjení při teplotách mimo uvedený rozsah může poškodit akumulátor a zvýšit riziko požáru.

Servis

▶ Nechte své elektrické nářadí opravit pouze kvalifikovaným odborným personálem a pouze s originálními náhradními díly. Tím bude zajištěno, že bezpečnost elektrického nářadí zůstane zachována.

Nikdy neprovádějte servis poškozených akumulátorů. Servis akumulátorů by měl provádět pouze výrobce nebo autorizovaná opravna.

Bezpečnostní upozornění pro šroubováky

▶ Provádíte-li operaci, při které se může spojovací prvek dostat do kontaktu se skrytou elektroinstalací, držte elektrické nářadí za izolované uchopovací plochy. Při kontaktu spojovacího prvku se živým vodičem může nechráněnými kovovými částmi elektrického nářadí vést elektrický proud a způsobit úraz obsluhy.

Použijte vhodné detekční přístroje na vyhledání skrytých rozvodných vedení nebo kontaktujte místní dodavatelskou společnost. Kontakt s elektrickým vedením může vést k požáru a zásahu elektrickým proudem. Poškození vedení plynu může vést k výbuchu. Proniknutí do vodovodního potrubí způsobí věcné škody.
Elektronářadí držte pevně. Při utahování a povolování šroubů mohou vzniknout vysoké reakční momenty.
Zajistěte obrobek. Obrobek pevně uchycený upínacím přípravkem nebo svěrákem je upevněný bezpečněji, než kdybyste ho drželi v ruce.
▶ Než elektronářadí odložíte, počkejte, dokud se nezastaví. Nasazovací nástroj se může vzpříčit a vést ke ztrátě kontroly nad elektronářadím.
Při poškození a nesprávném použití akumulátoru mohou unikat výpary. Akumulátor může začit hořet nebo může vybouchnout. Zajistěte přívod čerstvého vzduchu a při potížích vyhledejte lékaře. Výpary mohou dráždit dýchací cesty.
▶ Neotvírejte akumulátor. Hrozí nebezpečí zkratu.
▶ Špičatými předměty, jako např. hřebíky nebo šroubováky, nebo působením vnější síly může dojít k poškození akumulátoru. Uvnitř může dojít ke zkratu a akumulátor může začít hořet, může z něj unikat kouř, může vybouchnout nebo se přehřát.
- Akumulátor používejte pouze v produktech výrobce. Jen tak bude akumulátor chráněný před nebezpečným přetížením.

Chraňte akumulátor před horkem, např. i před trvalým slunečním zářením, ohněm, nečistotami, vodou a vlhkostí. Hrozí nebezpečí výbuchu a zkratu.

Když se nástroj zablokuje, elektronářadí ihned vypněte. Bud'te připraveni na velké reakční momenty, které způsobují zpětný ráz. Nástroj se zablokuje, když je elektrické nářadí přetížené nebo když se vzpríčí v obráběném materiálu.

VÝSTRAHA Prach, který vzniká při broušení smirkovým papírem, rezání,

broušení, vrtání a podobně, může mít karcinogenní, teratogenní nebo mutagenní účinky. Některé z látek, které obsahuje tento prach, jsou: olovo u barev a laků obsahujících olovo, krystalický oxid křemičitý v cihlách, cementu a vznikající při dalších zednických pracích, arzen a chromát v chemicky ošetřeném dřevě. Riziko onemocnění závisí na tom, jak často jste působení těchto látek vystaveni. Pro snížení nebezpečí byste měli pracovat pouze v dobře větraných prostorech s příslušnými ochrannými pomůckami (např. speciálně navrženými respirátory, které filtrují i ty nejmenší částice prachu).

Zabraňte neúmyslnému zapnutí. Než nasadíte akumulátor, zkontrolujte, zda je vypínač ve vypnuté poloze. Nošení elektronářadí s prstem na vypínači nebo nasazení akumulátoru do zapnutého elektronářadí může vést k úrazům.

170 | Čeština

▶ Používejte pouze bezvadné, neopotřebené nástroje. Vadné nástroje se mohou například zlomit a způsobit poranění a věcné škody.
Při nasazování nástroje dbejte na to, aby pevně seděl na upínání nástroje. Pokud není nástroj pevně spojený s upínáním nástroje, může se opět uvolnit a není už pod kontrolou.
Při zašroubování dlouhých šroubů bud’te opatrní, v závislosti na druhu šroubu a použitém nástroji hrozí nebezpečí sklouznutí. Dlouhé šrouby nelze často tak dobře kontrolovat a je nebezpečí, že při zašroubování sklouznete a poraníte se.
▶ Než elektronářadí zapnete, zajistěte, aby byl nastavený směr otáčení. Pokud chcete například povolit šroub a směr otáčení je nastavený tak, že se šroub bude utahovat, může dojít k prudkému nekontrolovanému pohybu elektronářadí.
Elektronářadí nepoužívejte jako vrtačku. Elektronářadí s rozpojovací spojkou není vhodné pro vrtání. Spojka se může automaticky bez varování vypnout.
Pozor! Při používání elektronářadí s Bluetooth ^ může docházet k rušení jiných přístrojů a zařízení, letadel a lékařských přístrojů (např. kardiostimulátorů, naslouchadel). Rovněž nelze zcela vyloučit negativní vliv na osoby a zvířata v bezprostředním okolí. Elektronářadí s Bluetooth ^ nepoužívejte v blízkosti lékařských přístrojů, čerpacích stanic, chemických zařízení, oblastí s nebezpečím výbuchu a oblastí trhacích prací. Elektronářadí s Bluetooth ^* nepoužívejte v letadlech. Vyhne te se jeho používání po delší dobu v bezprostřední blízkosti svého těla.

Slovní ochranná známka Bluetooth ^* a grafická označení (loga) jsou zaregistrované ochranné známky a vlastnictví společnosti Bluetooth SIG, Inc. Na jakékoli používání této slovní ochranné známky / těchto grafických označení společností Robert Bosch Power Tools GmbH se vztahuje licence.

Přečtěte si všechna bezpečnostní upozornění a všechny pokyny. Nedodržování bezpečnostních upozornění a pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění.

Řid’te se obrázky v přední části návodu k obsluze.

Použití v souladu s určeným účelem

Šroubovací systém BT-EXACT/BT-ANGLEEXACT a EXAConnecT je určený pro šroubování a povolování šroubů a dále pro utahování a povolování matic v uvedeném rozpětí rozměrů a výkonu. Není určený pro dokumentování utahovacího momentu nebo úhlu otočení šroubového spoje. Šroubovací systém umožňuje bezdrátový přenos dat signálů šroubování pomocí bezdrátové technologie Bluetooth®.

Vysílají se signály „OK“ a „není OK“ (šroubování v pořádku / není v pořádku) průmyslových šroubováků série BT-EXACT a BT-ANGLEEXACT do základní stanice EXAConnecT. Bez základní stanice EXAConnecT nelze šroubováky řady BT-EXACT a BT-ANGLEEXACT uvést do provozu: Šroubováky jsou při dodání zablokované a lze je odblokovat pouze ze základní stanice.

Přečtěte si a dodržujte návod k použití základní stanice EXAConnecT. Nejprve uvedťe do provozu základní stanici EXAConnecT.

Zobrazené součásti

Číslování zobrazených součástí se vztahuje na zobrazení elektronářadí na stránce s obrázky.

(1) Nástroj (např. šroubovací hlavice)
(2) Upínání nástroje
(3) Úhlová šroubovací hlava
(4) Stranový klíč s otvorem klíče 27 mm
(5) Plocha pro nasazení klíče na přírubě úhlové hlavy
(6) Stranový klíč s otvorem klíče 22 mm
(7) Posuvné tlačitko pro předvolbu krouticího momentu

(8) Závěsný třmen

(9) LED ukazatel zašroubování

(10) LED ukazatel Bluetooth®

(11) LED ukazatel stavu nabití akumulátoru

(12) Vypínač

(13) Přepínač směru otáčení

(14) Upevňovací drážky pro závěsný třmen

(15) Držák LED

(16) Plocha pro nasazení klíče na převlečné matici

(17) Odjišťovací tlačítko akumulátoru

(18) Akumulátor s APT kontaktem

(19) Označovací kroužek

(20) Pracovní osvětlení

(21) Nabíječka

(22) Sítová zástrčka

(23) Zelený LED ukazatel na nabíječce

(24) Červený LED ukazatel na nabíječce

(25) Rychlovýměnné sklíčidlo

(26) Nastavovací nástroj

(27) Klíč na vnitřní šestihran

(28) Nastavovací kotouč

Zobrazené nebo popsané příslušenství nepatří k standardnímu obsahu dodávky. Kompletní příslušenství naleznete v našem programu příslušenství.

Technické údaje

Průmyslový akumulátorový šroubovákBT-EXACT		2467
Číslo zboží		0602491433	0602491437	0602491431	0602491439
Rozsah nastavení krouticího momentu Nm 0,5–2 1–4 1–6 1,5–7
Otáčky naprázdno n0	min-1	600A)	900A)	600A)	150A)
Jmenovité napětí V 9,6 9,6 9,6 9,6
Směr otáčení		ΩΩ	ΩΩ	ΩΩ	ΩΩ
Upínání nástroje SWF 1/4" SWF 1/4" SWF 1/4" SWF 1/4" SWF 1/4"
Datové rozhraní (rádiové) Bezdrátová technologie Bluetooth® třída 2 (specifikace 1.2)
Maximální dosah přenosu m 10 10 10 10
Hmotnost podle EPTA-Procedure 01:2014 kg 0,80 0,80 0,80 0,80
Doporučená teplota prostředí při nabíjení	°C	0 až +35	0 až +35	0 až +35	0 až +35
Dovolená teplota prostředí při provozuB) a při skladování	°C	-20 až +50	-20 až +50	-20 až +50	-20 až +50
Provozní frekvenční rozsah	MHz	2402–2480	2402–2480	2402–2480	2402–2480
Vysílací výkon max.	mW	0,5 0,5 0,5 0,5
Stupeň krytí		IP 20	IP 20	IP 20	IP 20

A) Měřeno při 20–25 °C s akumulátorem 2 607 335 681.
B) Omezený výkon při teplotách <0 °C

Průmyslový akumulátorový šroubovákBT-EXACT		8	9	12
Číslo zboží		0 602 491 443	0 602 491 435	0 602 491 441
Rozsah nastavení krouticího momentu	Nm	1,5–8	1,5–9	1,5–12
Otáčky naprázdno n_0	min^1	650^A)	350^B)	400^A)
Jmenovité napětí	V	12	9,6	12
Směr otáčení		ΩΩ	ΩΩ	ΩΩ
Upínání nástroje		SWF O 1/4"	SWF O 1/4"	SWF O 1/4"
Datové rozhraní (rádiové)		Bezdrátová technologie Bluetooth® třída 2 (specifikace 1.2)
Maximální dosah přenosu	m	10	10	10
Hmotnost podle EPTA-Procedure 01:2014	kg	0,90	0,80	0,90
Doporučená teplota prostředí při nabíjení	°C	0 až +35	0 až +35	0 až +35
Dovolená teplota prostředí při provozu ^C) a při skladování	°C	-20 až +50	-20 až +50	-20 až +50
Provozní frekvenční rozsah	MHz	2 402–2 480	2 402–2 480	2 402–2 480
Vysílací výkon max.	mW	0,5	0,5	0,5
Stupeň krytí		IP 20	IP 20	IP 20

A) Měřeno při 20–25 °C s akumulátorem 2 607 335 683.
B) Měřeno při 20–25 °C s akumulátorem 2 607 335 681.
C) Omezený výkon při teplotách <0 °C

Průmyslový akumulátorový úhlový šroubovákBT-ANGLEEXACT		2	3	6
Číslo zboží		0 602 491 647	0 602 491 656	0 602 491 652
Rozsah nastavení krouticího momentu	Nm	0,7–2	0,7–3	1,5–6
Otáčky naprázdno n_0	min^1	110^A)	420^A)	650^A)
Jmenovité napětí	V	9,6	9,6	9,6

172 | Čeština

Průmyslový akumulátorový úhlový šroubovákBT-ANGLEEXACT
	236
Směr otáčení
Upínání nástroje	SWF Q/4"	SWF Q/4"	SWF Q/4"
Úhlová šroubovací hlava(objednejte zvlášť)	■1/4"■3/8"○1/4"	■1/4"■3/8"○1/4"	■1/4"■3/8"○1/4"
Šroubovací hlava(objednejte zvlášť)	SWF Q/4" SWF 1/4" SWF O1/4"		○
Datové rozhraní (rádiové) Bezdrátová technologie Bluetooth® třída 2 (specifikace 1.2)
Maximální dosah přenosu m 10 10 10
Hmotnost podle EPTA-Procedure 01:2014 kg 1,0 1,0 1,0
Doporučená teplota prostředí při nabíjení °C 0 až +35 0 až +35 0 až +35
Dovolená teplota prostředí při provozu ^B) a přiskladování	°C -20 až +50 -20 až +50 -20 až +50
Provozní frekvenční rozsah MHz 2 402-2 480 2 402-2 480 2 402-2 480
Vysílací výkon max. mW 0,5 0,5 0,5
Stupeň krytí IP 20 IP 20 IP 20

A) Měřeno při 20–25 °C s akumulátorem 2 607 335 681.
B) Omezený výkon při teplotách <0 °C

Průmyslový akumulátorový úhlový šroubovákBT-ANGLEEXACT		7 8 15
Číslo zboží		0 602 491 669	0 602 491 651	0 602 491 650
Rozsah nastavení krouticího momentu	Nm	2–7	1,5–8	2–15
Otáčky naprázdno n_0	min^-1	110^A)	420^A)	250^A)
Jmenovité napětí	V 9,6 9,6 9,6
Směr otáčení		[IMAGE]	[IMAGE]	[IMAGE]
Upínání nástroje		SWF Q/4"	SWF Q/4"	SWF Q/4"
Úhlová šroubovací hlava(objednejte zvlášt)		■ 1/4"	■ 1/4"	■ 1/4"
		■ 3/8"	■ 3/8"	■ 3/8"
		○ 1/4"	○ 1/4"	○ 1/4"

Datové rozhraní (rádiové) Bezdrátová technologie Bluetooth® třída 2 (specifikace 1.2)
Maximální dosah přenosu m 10 10 10
Hmotnost podle EPTA-Procedure 01:2014 kg 1,0 1,0 1,0
Doporučená teplota prostředí při nabíjení °C 0 až +35 0 až +35 0 až +35
Dovolená teplota prostředí při provozu ^B) a při skladování	°C -20 až +50 -20 až +50 -20 až +50
Provozní frekvenční rozsah MHz 2 402-2 480 2 402-2 480 2 402-2 480
Vysílací výkon max. mW 0,5 0,5 0,5
Stupeň krytí IP 20 IP 20 IP 20

A) Měřeno při 20–25 °C s akumulátorem 2 607 335 681.
B) Omezený výkon při teplotách <0 °C

Průmyslový akumulátorový úhlový šroubovákBT-ANGLEEXACT		17 23 30
Číslo zboží		0 602 491 675	0 602 491 673	0 602 491 671
Rozsah nastavení krouticího momentu	Nm	6–17tuhý šroubový spoj	7–23	8–30

Čeština | 173

Průmyslový akumulátorový úhlový šroubovákBT-ANGLEEXACT		17 23 30
		5–13měkký šroubovýspoj
Otáčky naprázdno n_0	min^-1	560^A)	320^A)	220^A)
Jmenovité napětí V 14,4 14,4 14,4
Směr otáčení		ΩΩ	ΩΩ	ΩΩ
Upínání nástrojeÚhlová šroubovací hlava(objednejte zvlášt)		■3/8" ■3/8" ■3/8"
Datové rozhraní (rádiové) Bezdrátová technologie Bluetooth® třída 2 (specifikace 1..2)
Maximální dosah přenosu m 10 10 10
Hmotnost podle EPTA-Procedure 01:2014 kg 1,5 1,5 1,5
Doporučená teplota prostředí při nabíjení °C 0 až +35 0 až +35 0 až +35
Dovolená teplota prostředí při provozu ^B) a přiskladování	°C -20 až +50 -20 až +50 -20 až +50
Provozní frekvenční rozsah MHz 2 402–2 480 2 402–2 480 2 402–2 480
Vysílací výkon max. mW 0,5 0,5 0,5
Stupeň krytí IP 20 IP 20 IP 20

A) Měřeno při 20–25 °C s akumulátorem 2 607 335 685.
B) Omezený výkon při teplotách <0 °C

Akumulátor Ni-MH		9,6 12,0		14,4
Číslo zboží		2 607 335 681	2 607 335 683	2 607 335 685
Počet článků		8	10	12
Napětí akumulátoru	V 9,6	12,0 14,4
Kapacita	Ah 2,6 2,6 2,6
Hmotnost podle EPTA-Procedure 01:2014	kg	0,55	0,70	0,80
Doporučené nabiječky		AL 2450 DV	AL 2450 DV	AL 2450 DV

Úhlová šroubovací hlava		■ 1/4"	■ 3/8"	■ 3/8"	● 1/4"	SWF ● 1/4"
Číslo zboží		0 607 453 617	0 607 453 620	0 607 451 618	0 607 453 618	0 607 453 630
Hmotnost podle EPTA-Procedure 01:2014	kg 0,20		0,20 0,20	0,20 0,20

Přímá šroubovací hlava		SWF ● 1/4"
Číslo zboží		0 607 453 631
Hmotnost podle EPTA-Procedure 01:2014	kg	0,20

Informace o hluku a vibracích

Hodnoty hlučnosti zjištěné podle EN 62841-2-2.

Hladina akustického tlaku při použití váhového filtru A činí u tohoto elektronářadí typicky 70 dB(A). Nejistota K = 3 dB. Hluk při práci může překročit 80 dB(A).

Noste chrániče sluchu!

Celkové hodnoty vibrací a_n (součet vektorů tří os) a nejistota K zjištěné podle EN 62841-2-2: šroubování: a_n < 2,5 m/s^2, K = 1,5 m/s^2 .

Úroveň vibrací a úroveň hluku, které jsou uvedené v těchto pokynech, byly změřeny pomocí normované měřicí metody

a lze je použit pro vzájemné porovnání elektronářadí. Hodí se i pro předběžný odhad zatížení vibracemi a hlukem.

Uvedená úroveň vibrací a úroveň hluku reprezentuje hlavní použití elektronářadí. Pokud se ovšem bude elektronářadí používat pro jiné práce, s jinými nástroji nebo s nedostatečnou údržbou, může se úroveň hluku a úroveň vibrací lišit. To může zatížení vibracemi a hlukem po celou pracovní dobu zřetelně zvýšit.

Pro přesný odhad zatížení vibracemi a hlukem by měly být zohledněny i doby, kdy je nářadí vypnuté nebo běží, ale ve

174 | Čeština

skutečnosti se nepoužívá. To může zatížení vibracemi a hlukem po celou pracovní dobu výrazně snížit. Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinky vibrací, jako je např. údržba elektronářadí a nástrojů, udržování teplých rukou, organizace pracovních procesů.

Montáž

Obsah dodávky

Průmyslové akumulátorové šroubováky se dodávají bez akumulátoru, průmyslové akumulátorové úhlové šroubováky bez úhlové šroubovací hlavy a bez akumulátoru. Při výběru vhodného příslušenství se prosím obraťte na specializovaného prodejce průmyslového nářadí Bosch.

Provozní a skladovací prostředí

Elektronářadí je vhodné výhradně pro provoz v uzavřených prostorech.

Pro bezchybný provoz by měla být přípustná

teplota prostředí od -5 °C do +50 °C (od 23 °F do 122 °F), při přípustné relativní vlhkosti vzduchu od 20 do 95 % bez rosení.

Akumulátor by se měl skladovat při teplotě od 0 °C (32 °F) do 45 °C (113 °F), aby se zabránilo poškození akumulátorových článků.

Montáž úhlové šroubovací hlavy

BT-ANGLEEXACT 2|3|6|7|8|15|17|23|30

U těchto průmyslových akumulátorových úhlových šroubováků se musí nejprve namontovat vhodná úhlová šroubovací hlava (viz „Technické údaje“, Stránka 171).

Dříve než budete montovat, přestavovat nebo demontovat šroubovací hlavu, přesvědčte se, že je přepínač směru otáčení uprostřed (blokování zapnutí) nebo byl z elektronářadí odstraněn akumulátor.

Pevně přidržte elektronářadí stranovým klíčem (6) za plochu pro nasazení klíče (5) na přírubě úhlové hlavy.

▶ Elektronářadí nikdy neupínejte za části krytu.

Nasad'te úhlovou šroubovací hlavu (3) v požadované poloze na přírubu a stranovým klíčem (4) na ploše pro nasazení klíče (16) utáhněte převlečnou matici.

Stranovým klíčem (6) přitom přidržujte přírubu úhlové hlavy.

BT-ANGLEEXACT 23 | 30

Tyto průmyslové akumulátorové úhlové šroubováky lze používat pouze s úhlovou šroubovací hlavou 0 607 451 618.

Závěsné zařízení

Pomocí závěsného třmenu (8) můžete elektronářadí upevnit na závěsné zařízení.

Nasad'te závěsný třmen (8) na elektronářadí a nechte ho zaskočit do drážek (14).

Pravidelně kontrolujte stav závěsného třmenu a háku v závěsném zařízení.

Proces nabíjení

Upozornění: Nabíječky a akumulátory nejsou součástí dodávky.

Zobrazená síťová zástrčka se může od té na vašem elektronářadí lišit.

Dbejte na to, aby byly nabíječka a akumulátor vhodné pro elektrickou sit ve vaši zemi.

Nabíječka AL 2450 DV (viz obrázek A)

Připojte nabíječku (21) pomocí síťové zástrčky (22) k elektrickému napájení a vložte akumulátor (18) ve správné poloze do otvoru nabíječky.

Při nasazování/vyjímání akumulátoru nepoužívejte sílu. Akumulátory s APT kontaktem (Akku Pack Top) jsou konstruované tak, aby je bylo možné do elektronářadí nebo nabíječky nasadit pouze ve správné poloze.

Zelený LED ukazatel (23) začne blikat. To indikuje tok nabíjecího proudu. Jakmile je akumulátor úplně nabitý, nabíjení se automaticky zastaví. Pokud zelený LED ukazatel už nebliká, nýbrž rovnoměrně svítí, je proces nabíjení ukončen. Na asi 2 sekundy zazní akustický signál a signalizuje plné nabití akumulátoru.

Nepřetržitě svítící LED ukazatel (24) signalizuje nabíjení s omezeným nabíjecím proudem. Pokud bliká červený LED ukazatel bliká, není možné nabíjení.

Závady - příčiny a odstranění

Příčina Odstranění
LED ukazatele nesvítí
Sítová zástrčka nabíječky není (správně) zapojená	Sítovou zástrčku (zcela) zapojte do zásuvky
Zásuvka, síťový kabel nebo nabíječka mají poruchu	Zkontrolujte síťové napětí, nabíječku, příp. nechte kontrolovat autorizovaným servisním střediskem pro elektrické nářadí Bosch
Není možné nabíjení
Teplota akumulátoru není v přípustném rozsahu	Nechte akumulátor vychladnout nebo zahřát tak, aby byla jeho teplota v přípustném rozsahu od 0 °C (32 °F) do 45 °C (113 °F)
Znečištěné kontakty akumulátoru	Vyčistěte kontakty akumulátoru; např. opakovaným zapojením a odpojením akumulátoru, případně akumulátor vyměňte
Vadný akumulátor Akumulátor vyměňte
Akumulátor není (správně) nasazený	Akumulátor (zcela) zasuňte do nabíjecího otvoru

Připojení ke zdroji energie

Upozornění: Mějte na paměti, že při dodání není v elektrickém nářadí nasazený akumulátor.

Nikdy neuchovávejte akumulátory v akumulátorovém nářadí. Akumulátory vydrží déle a lze je lépe nabíjet, pokud se skladují zvlášť. Myslete na to, abyste akumulátor po delším skladování před použitím úplně nabili.

Nabíjení akumulátoru

Před nasazením do elektronářadí nabijte akumulátor ve vhodné nabíječce. Přesný popis nabíjení je uvedený v návodu k obsluze nabíječky a v pokynech v tomto návodu (viz „Proces nabíjení“, Stránka 174).

Akumulátor je vybavený kontrolou teploty NTC, která dovolí nabíjení pouze v rozmezí teplot od 0 °C (+32 °F) do 45 °C (+113 °F). Tím se dosáhne dlouhé životnosti akumulátoru. Při správném používání lze akumulátor nabít až 3000krát. Nový nebo dlouhou dobu nepoužívaný akumulátor dosáhne plného výkonu až po cca 5 nabíjecích a vybijecích cyklech. Akumulátory by se měly dobíjet pouze tehdy, když LED ukazatel „stav nabití akumulátoru“ na elektronářadí svítí červeně.

Nasazení a vyjmutí akumulátoru

Stiskněte přepínač směru otáčení (13) do prostřední polohy. Tím se vypínač (12) zablokuje ve vypnuté poloze, čímž se zabráni neúmyslnému zapnutí elektronářadí. Nabitý akumulátor (18) zasuňte do rukojeti elektronářadí. Dbejte na to, abyste akumulátor nasadili ve správné poloze a aby odjišťovací tlačítka (17) citelně zaskočila v rukojeti elektronářadí.

Při nasazování/vyjímání akumulátoru nepoužívejte sílu. Akumulátory s APT kontaktem (Akku Pack Top) jsou konstruované tak, aby je bylo možné do elektronářadí nebo nabíječky nasadit pouze ve správné poloze.

Pro vyjmutí akumulátoru (18) stiskněte na obou stranách odjišťovací tlačítka (17) a vytáhněte akumulátor z rukojeti směrem dolů.

Výměna nástroje u šroubovací hlavy s rychloupínacím sklíčidlem (viz obrázek B)

Při nasazování nástroje dbejte na to, aby pevně seděl na upínání nástroje. Pokud není nástroj pevně spojený s upínáním nástroje, může se opět uvolnit a není už pod kontrolou.

BT-EXACT 2|4|6|7|8|9|12

Série BT-EXACT se dodává se 1/4" rychlovýměnným sklíčidlem (SWF Q/4").

BT-ANGLEEXACT 2|3|6

Pro tyto průmyslové akumulátorové úhlové šroubováky lze zakoupit úhlovou šroubovací hlavu s 1/4" rychlovýměnným sklíčidlem (číslo zboží 0 607 453 631).

BT-ANGLEEXACT 2|3|6|7|8|15

Pro tyto průmyslové akumulátorové úhlové šroubováky lze zakoupit úhlovou šroubovací hlavu s 1/4" rychlovýměnným sklíčidlem (číslo zboží 0 607 453 630).

Nasazení nástroje

Zatáhněte rychlovýměnné sklíčidlo (25) dopředu. Zasuňte nástroj (1) do upínání nástroje (2) a rychloupínací sklíčidlo opět uvolněte.

Používejte pouze nástroje s vhodným nástrčným koncem (1/4" šestihran).

Nepokoušejte se nasadit do tohoto rychlovýměnného sklíčidla vrták.

Průmyslové akumulátorové úhlové šroubováky a průmyslové akumulátorové šroubováky nejsou vhodné pro vrtání. Spojka může automaticky bez varování vypnout. Pokud byste po vypnutí spojky vrtali dál, může se vám elektronářadí vykroutit z ruky, dokud znovu nezareaguje vypínací spojka.

Vyjmutí nástroje

Zatáhněte rychlovýměnné sklíčidlo (25) dopředu. Vyjměte nástroj (1) z upínání nástroje (2) a rychloupínací sklíčidlo opět uvolněte.

Výměna nástroje u šroubovací hlavy s vnějším čtyřhranem

Při nasazování nástroje dbejte na to, aby pevně seděl na upínání nástroje. Pokud není nástroj pevně spojený s upínáním nástroje, může se opět uvolnit a není už pod kontrolou.

BT-ANGLEEXACT 2|3|6|7|8|15

Pro tyto průmyslové akumulátorové úhlové šroubováky lze zakoupit úhlovou šroubovací hlavu s 1/4" čtyřhranem (objednací číslo 0 607 453 617) a úhlovou šroubovací hlavu s 3/8" čtyřhranem (objednací číslo 0 607 453 620).

BT-ANGLEEXACT 2|7|17|23|30

Pro tyto průmyslové akumulátorové úhlové šroubováky Ize zakoupit úhlovou šroubovací hlavu s 3/8" čtyřhranem (objednací číslo 0 607 451 618).

Nasazení nástroje

Zatlačte kolík na čtyřhranu upínání nástroje (2), např. pomoci úzkého šroubováku, dovnitř a nasadťe nástroj (1) na čtyřhran. Dbejte na to, aby kolík zapadl do vybrání nástroje.

Vyjmutí nástroje

Zatlačte kolík ve vybrání nástroje (1) dovnitř a vytáhněte nástroj z upínání nástroje (2).

Výměna nástroje u šroubovací hlavy s vnitřním šestihranem (viz obrázek C)

Při nasazování nástroje dbejte na to, aby pevně seděl na upínání nástroje. Pokud není nástroj pevně spojený s upínáním nástroje, může se opět uvolnit a není už pod kontrolou.

BT-ANGLEEXACT 2|3|6|7|8|15

Pro tyto průmyslové akumulátorové úhlové šroubováky Ize zakoupit úhlovou šroubovací hlavu se 1/4" vnitřním šestihranem (číslo zboží 0 607 453 618).

Nasazení nástroje

Nasad'te nástroj (1) do vnitřního šestihranu upínání nástroje (2) tak, aby citelně zaskočil.

176 | Čeština

Vyjmutí nástroje

Vytáhněte nástroj (1) z upínání nástroje (2), případně pomocí kleští.

Provoz

Používejte ochranné osobní pomůcky. Noste ochranné brýle. Nošení osobních ochranných pomůcek, jako je maska proti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle aktuálních podmínek, snižuje riziko poranění.

Uvedení do provozu

Když chcete elektronářadí spustit, měli byste nejprve pomocí přepínače směru otáčení (13) nastavit směr otáčení: Elektronářadí se spustí pouze tehdy, když přepínač směru otáčení (13) není uprostřed (blokování zapnutí).

Nastavení směru otáčení (viz obrázek D)

▶ Přepínač směru otáčení (13) používejte pouze tehdy, když je elektronářadí zastavené.

Chod vpravo: Pro zašroubování šroubů stiskněte přepínač směru otáčení (13) až nadoraz doleva.

Chod vlevo: Pro povolování, resp. vyšroubování šroubů stiskněte přepínač směru otáčení (13) až nadoraz doprava.

Zapnutí pracovního světla

Pracovní světlo (20) umožňuje osvětlení místa šroubování při nepříznivých světelných podmínách. Pracovní světlo (20) se zapíná mírným stisknutím vypínače (12). Pokud vypínač stlačíte více, zapne se elektronářadí a pracovní světlo svítí i nadále.

▶ Nedívejte se přímo do pracovního světla, může vás oslnit.

Zapnutí a vypnutí

Šroubovák má rozpojovací spojku závislou na krouticím momentu, kterou lze nastavit v uvedeném rozsahu. Zareaguje při dosažení nastaveného krouticího momentu.

Upozornění: Když používáte šroubovák s napěťovým adaptérem, musíte nejprve uvést do provozu síťový napájecí zdroj.

Pro zapnutí elektronářadí stiskněte vypínač (12) až nadoraz.

Elektronářadí se automaticky vypne, jakmile je dosažen nastavený krouticí moment.

▶ Při předčasném uvolnění vypínače (12) není přednastavený kroutící moment dosažen.

Pracovní pokyny

Elektronářadí je vybavené rádiovým rozhraním. Je nutné dodržovat místní omezení provozu, např. v letadlech nebo nemocnicích.

▶ Před nastavováním nářadí, výměnou příslušenství nebo odložením elektronářadí přerušte přívod

proudu. Toto preventivní opatření zabrání neúmyslnému zapnutí elektronářadí.

Elektronářadí nasazujte na matici/šroub pouze vypnuté. Otáčející se nástroje mohou sklouznout.
▶ Pred každou prací na elektronářadí (např. údržba, výměna nástrojů) a při jeho přepravě a uskladnění vyjměte akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění.

Nastavení krouticího momentu (viz obrázky E - G)

Krouticí moment závisí na předpětí pružiny rozpojovací spojky. Rozpojovací spojka se inicializuje při dosažení nastaveného krouticího momentu jak při běhu doprava, tak i při běhu doleva.

Pro nastavení individuálního krouticího momentu používejte pouze dodaný nastavovací nástroj (26).

Posuňte posuvné tlačítko (7) na elektronářadí úplně dozadu.

BT-ANGLEEXACT 2|3|6|7|8|15|17|23|30

Zasuňte klíč na vnitřní šestihran (27) do nástroje (26) a pomalu jím otáčejte.

Jakmile je v otvoru v krytu vidět malé vyboulení (nastavovací kotouč (28)) ve spojce, nasad'te nastavovací nástroj (26) do tohoto vyboulení a otáčejte jím.

BT-EXACT 2|4|6|7|8|9|12

Nasad'te klíč na vnitřní šestihran (27) do upínání nástroje (2) a pomalu jím otáčejte.

Jakmile je v otvoru v krytu vidět malé vyboulení (nastavovací kotouč (28)) ve spojce, nasad'te nastavovací nástroj (26) do tohoto vyboulení a otáčejte jím.

Otáčením po směru hodinových ručiček dosáhnete vyššího krouticího momentu, otáčením proti směru hodinových ručiček nižšího krouticího momentu.

Vyjměte nastavovací nástroj (26). Posuňte posuvné tlačítko (7) znovu dopředu, aby byla spojka chráněná proti znečištění.

Upozornění: Potřebné nastavení závisí na druhu šroubového spoje a lze ho nejlépe zjistit praktickou zkouškou. Zkušební zašroubování zkontrolujte pomocí momentového klíče.

- Krouticí moment nastavujte jen v udaném rozsahu výkonu, jinak rozpojovací spojka nezareaguje.

LED ukazatel

LED ukazatel stavu nabití akumulátoru

Když je nutné akumulátor (18) nabít, bliká LED ukazatel (11) zeleně a zazní akustický signál. Je možné provést už jen 6–8 šroubování.

Svítí-li LED ukazatel červeně, kapacita už nestačí pro nové zašroubování nebo bylo elektronářadí přetíženo.

Elektronářadí už nelze zapnout. Blokování zapnutí zůstává aktivní, dokud není akumulátor vytažen z elektronářadí a není opět nasazen nabitý akumulátor.

Pokud pracujete s napájecím adaptérem, signalizuje červený LED ukazatel (11) přetížení.

Pokud LED ukazatel (11) bliká červeně, je elektronářadí přehřáté a mimo provoz. Dříve než uvedete elektronářadí

znovu do provozu, počkejte, dokud blikání po krátké době automaticky nezhasne.

Výrazně kratší doba chodu elektronářadí po každém nabití ukazuje, že se akumulátor brzy musí vyměnit. Opotrebované akumulátory zlikvidujte podle zákonných předpisů příslušné země.

Upozornění: Pokud místo akumulátoru (18) používáte napěťový adaptér a síťový napájecí zdroj 4EXACT, je LED ukazatel (11) nefunkční.

Ukazatel zašroubování

Při dosažení přednastaveného krouticího momentu se rozpojovací spojka rozpojí. LED ukazatel (9) svítí zeleně.

Pokud nebyl přednastavený krouticí moment dosažen, rozsvítí se LED ukazatel (9) červeně a zazní akustický signál. Zašroubování se musí provést ještě jednou.

Ukazatel spojení přes Bluetooth®

Stiskněte vypínač (12), abyste aktivovali spojení přes Bluetooth®. Červený LED ukazatel (10) bliká, dokud šroubovák vyhledává spojení.

Nepřetržitě červeně svítící LED ukazatel (10) signalizuje, že je navázané spojení přes Bluetooth®. Šroubovák je ale ještě zablokovaný.

Jakmile základní stanice EXAConnecT šroubovák odblokuje, LED ukazatel (10) zhasne.

Pokud LED ukazatel (10) bliká jen krátce po stisknutí vypínače a pak zhasne, není napájení šroubováku dostatečné pro navázání spojení.

Ochrana proti opakování

Zareagovala-li při zašroubování rozpojovací spojka, motor se vypne. Opětovné zapnutí je možné až za 0,7 sekundy. Tím se u již pevného zašroubování zamezí dotažení z omylu.

Nastavení úhlové šroubovací hlavy

BT-ANGLEEXACT 2|3|6|7|8|15|17|23|30

Úhlovou šroubovací hlavu (3) můžete nastavit celkem do osmi poloh.

Pevně přidržte elektronářadí stranovým klíčem (6) za plochu pro nasazení klíče (5) na přírubě úhlové hlavy.

▶ Elektronářadí nikdy neupínejte za části krytu.

Stranovým klíčem (4) na ploše pro nasazení klíče (16) povolte převlečnou matici. Nastavte úhlovou šroubovací hlavu (3) v krocích po 45° do požadované polohy a stranovým klíčem (4) na ploše pro nasazení klíče (16) znovu utáhněte převlečnou matici.

Stranovým klíčem (6) přitom přidržujte přírubu úhlové hlavy.

Nastavení LED pracovního světla (viz obrázek H)

BT-ANGLEEXACT 2|3|6|7|8|15|17|23|30

Tenkou čepelí šroubováku, špachtlí nebo podobným nástrojem stiskněte označovací kroužek (19). Kleštěmi na pojistné kroužky posuňte pojistný kroužek (29) na krytu dozadu.

Obě poloviny držáku LED (15), které obepínají LED pracovní světlo (20) lze nyní nastavit do jakékoli požadované polohy.

Dbejte na to, abyste nepoškodili kabel LED pracovního světla, a aniž byste ho zalomili, zasuňte ho do určené dutiny (30) v krytu. LED pracovní světlo (20) znovu uzavřete oběma polovinami krytu držáku LED (15).

Pojistný kroužek (29) a označovací kroužek (19) zatlačte zpět do původní polohy.

Údržba a servis

Údržba a čištění

▶ Před každou prací na elektronářadí (např. údržba, výměna nástrojů) a při jeho přepravě a uskladnění vyjměte akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění.
▶ Udržujte elektronářadí a větrací otvory čisté, aby pracovalo dobře a bezpečně.

Mazání elektronářadí

Mazivo:

speciální převodový tuk (225 ml) číslo zboží 3 605 430 009 tuk Molykote motorový olej SAE 10/SAE 20

• Po prvních 150 provozních hodinách vyčistěte převodovku pomocí jemného rozpouštědla. Řidťe se pokyny výrobce rozpouštědla k použití a likvidaci. Poté převodovku namažte speciálním převodovým tukem Bosch. Proces čištění opakujte pokaždé po 300 provozních hodinách od prvního vyčištění.
• Pohyblivé díly rozpojovací spojky namažte po 100 000 šroubováních několika kapkami motorového oleje SAE 10 / SAE 20. Kluzné a otočné díly namažte tukem Molykote. Při této příležitosti zkontrolujte, zda spojka není opotřebená, aby bylo zajištěno, že není ovlivněna opakovatelnost a přesnost. Poté se musí znovu nastavit krouticí moment spojky.
  ▶ Údržbou a opravami pověřujte pouze kvalifikované odborné pracovníky. Tím bude zajištěno, že zůstane zachovaná bezpečnost elektronářadí.
  Autorizované servisní středisko Bosch provádí tyto práce rychle a spolehlivě.
  Mazací a čisticí látky ekologicky zlikvidujte. Dodržujte zákonné předpisy.

Zákaznická služba a poradenství ohledně použití

Zákaznická služba zodpoví vaše dotazy k opravě a údržbě vašeho výrobku a též k náhradním dílům. Rozkladové výkresy a informace o náhradních dílech najdete také na:

www.bosch-pt.com.

V případě dotazů k našim výrobkům a příslušenství vám ochotně pomůže poradenský tým Bosch.

V případě veškerých otázek a objednávek náhradních dílů bezpodmínečně uved’te 10místné věcné číslo podle typového štítku výrobku.

178 | Slovenčina

Czech Republic

Robert Bosch odbytová s.r.o.

Na www.bosch-pt.cz si si můžete objednat opravu Vašeho stroje nebo náhradní díly online.

Elektronářadí, akumulátory, příslušenství a obaly se musí odevzdat k ekologické recyklaci.

Elektronářadí a akumulátory/baterie nevyhazujte do domovního odpadu!

Pouze pro země EU:

Podle evropské směrnice 2012/19/EU se musí již nepoužitelné elektronářadí a podle evropské směrnice 2006/66/ES vadné nebo opotřebované akumulátory/baterie shromažďovat odděleně a odevzdat k ekologické recyklaci.

Akumulátory/baterie:

Ni-MH: nikl-metal hydridové

Slovenčina

Bezpečnost na pracovisku

Bezpečnost' - elektrina

Starostlivé používanie elektrického náradia

(1) Pracovný nástroj (napr. skrutkovací nadstavec)

Pripojte nabíjačku (21) zástrčkou (22) k elektrickému napájaniu a akumulátor (18) zasuňte v správnej polohe do nabíja-cej šachty nabíjačky.

Nabíjanie nie je možné

Akumulátor je poškodený Akumulátor vymeňte za nový

Nový alebo dlhší čas nepoužívaný akumulátor dáva plný výkon až po cca 5 nabíjacích a vybíjacích cykloch. Akumulátory by sa mali dobit len vtedy, ked' LED indikácia „Stav nabitia akumulátora“ elektrického náradia svieti načerveno.

Vytiahnite rýchlovýmenné sklůčovadlo (25) dopredu.

Pracovné svetlo (20) umožňuje osvetlenie oblasti skrutkovania pri nepriaznivých svetelných pomeroch. Pracovné svetlo (20) zapnete l'ahkým stlačením vypínača (12). Ked' vypínač stlačite silnejšie, elektrické náradie sa zapne a pracovné svetlo bude svietit d'alej.

▶ Nepozerajte priamo do pracovného svetla, mohlo by vás oslepit.

Zapínanie/vypínanie

Na zapnutie elektrického náradia stlačte vypínač (12) až na doraz.

▶ Pri predčasnom uvol'není vypínača (12) sa nedosiahne prednastavený krútiaci moment.

Ked' v otvore krytu uvidíte v spojke malý výčnelok (nastavovací krúžok (28)), zasuňte nastavovací nástroj (26) do tohto výbežku a otáčajte ho.

BT-EXACT 2|4|6|7|8|9|12

Ked' v otvore krytu uvidíte v spojke malý výčnelok (nastavovací krúžok (28)), zasuňte nastavovací nástroj (26) do tohto výbežku a otáčajte ho.

Ked' pracujete s napätovým adaptérom, červená LED indikácia (11) oznamuje preťaženie.

Stlačením vypínača (12) aktivujete spojenie Bluetooth®.

Vidlicovým klůčom (4) založeným na plôške na klůč (16) povoľte prevlečnú maticu. Prestavte uhlovú skrutkovaciu hlavu (3) vždy o 45° do požadovanej polohy a vidlicovým klůčom (4) založeným na plôške na klůč (16) opať utiahnite prevlečnú maticu.

Mazanie elektrického náradia

Mazivo:

vecné číslo 3 605 430 009

Molykot tuk

Motorový olej SAE 10/SAE 20

Neodhadzujte ručné elektrické náradie ani akumulátory/batérie do komunálneho odpadu!

Len pre krajiny EÚ:

Varnost na delovnem mestu
