Toote tüüp	Juhtmeta tööstuslik nurkkeeraja
Bränd	Bosch
Mudel	BT-ANGLE EXACT 6 Professional
Nimipinge	9,6 V
Aku tüüp	NiMH, 2,6 Ah
Pöördemomendi vahemik	1,5 – 6 Nm
Tühikäigu pöörded	650 p/min
Pöörlemissuund	Parem ja vasak
Tööriista kinnitus	1/4" kiirkinnituspadrun või isaskandiline
Kaal (EPTA järgi)	1,0 kg
Mõõtmed (P x L x K)	Umbes 250 x 60 x 180 mm (hinnang)
Kaitsetase	IP 20
Juhtmeta tehnoloogia	Bluetooth® klass 2, ulatus 10 m
Peamised funktsioonid	Reguleeritava pöördemomendiga kruvimine ja lahtikeeramine, seiskamissidur, juhtmeta andmeedastus, LED valgustus
LED indikaatorid	Laetuse olek, kruvimine OK/ei OK, Bluetooth ühendus
Toiteallikas	Eemaldatav NiMH 9,6 V aku (soovitatav laadija AL 2450 DV)
Töötemperatuur	-20 °C kuni +50 °C
Laadimistemperatuur	0 °C kuni +35 °C
Hooldus ja puhastus	Ventilatsiooniavade puhastamine, hammasratasülekande ja siduri perioodiline määrimine
Ohutus	Taaskäivituskaitse, sisselülitusblokeering, elektri- ja mehaanilised ohutusjuhised
Varuosad ja remonditavus	Saadaval lisaseadmed: nurgaülekanded, padrunid, akud, laadijad; remont Bosch teeninduse poolt
Üldteave	Professionaalne kasutamine tööstuskeskkonnas, vajab EXAConnecT baasjaama

Korduma kippuvad küsimused - BTANGLE EXACT 6 Professional BOSCH

Kuidas reguleerida BT-ANGLE EXACT 6 pöördemomenti?

Kasutage kaasasolevat reguleerimistööriista. Libistage käpp taha, sisestage sisekuuskanttööriist tarvikusse, pöörake kuni näete sälku, seejärel pöörake reguleerimistööriista päripäeva pöördemomendi suurendamiseks või vastupäeva vähendamiseks. Pöördemoment peab jääma vahemikku 1,5–6 Nm.

Kui kaua aku kestab?

Kestus sõltub kasutusest. NiMH 2,6 Ah aku võimaldab mitusada kruvimist. Laetuse oleku LED vilgub rohelisena, kui laadimine on vajalik (6–8 kruvimist jäänud). Süttib punasena, kui võimsus on ebapiisav.

Kuidas vahetada töö tarvikut?

Kiirkinnituspadruni puhul tõmmake padrunit ettepoole, sisestage tarvik ja laske lahti. Isaskandiku puhul lükake tihvt peene tööriistaga tagasi, ühendage tarvik. Veenduge, et see on kindlalt kinnitatud.

Kas ma saan seda kruvikeerajat puurina kasutada?

Ei, see pole mõeldud puurimiseks. Seiskamissidur võib järsku lahti minna, põhjustades kontrolli kaotuse. Kasutage seda ainult kruvimiseks ja lahtikeeramiseks.

Kuidas luua Bluetooth ühendust baasjaamaga?

Vajutage sisse-/väljalülitit ühenduse aktiveerimiseks. Punane LED vilgub otsingu ajal. Kui see põleb pidevalt, on ühendus loodud. Kruvikeeraja tuleb seejärel EXAConnecT jaama poolt lahti lukustada.

Mida teha, kui kruvikeeraja ei käivitu?

Kontrollige esmalt, et aku on laetud ja korralikult sisestatud. Veenduge, et pöörlemissuuna valija pole keskasendis (lukustus). Kui punane LED vilgub, on tööriist ülekoormatud või ülekuumenenud. Oodake mõni hetk.

Kuidas tööriista hooldada?

Puhastage regulaarselt ventilatsiooniavasid. Pärast 150 töötundi puhastage ja määrige hammasratasülekanne spetsiaalse Bosch määrdega. Iga 300 tunni järel korrake toimingut. Pärast 100 000 kruvimist määrige sidurit mõne tilga mootoriõliga SAE 10/20.

Millised lisaseadmed on saadaval?

Erinevate kinnitusvahenditega nurgaülekanded (kiirkinnituspadrun, isaskandik, sisekuuskant), NiMH akud 9,6 V, 12 V ja 14,4 V, laadija AL 2450 DV ja muud lisaseadmed. Tutvuge Bosch tootevalikuga.

Kust leian varuosi?

Veebilehel www.boschpt.com leiate lahtivõetud vaateid ja teavet varuosade kohta. Võite ka pöörduda Bosch müügijärgse teeninduse poole numbril 09 70 82 12 26 (Prantsusmaa) või e-posti aadressil [e-mail].

Kuidas kasutatud akut utiliseerida?

Ärge visake akut olmejäätmete hulka. Viige see ringlussevõtu keskusesse või Bosch edasimüüjale. Vastavalt Euroopa direktiivile 2006/66/EÜ tuleb NiHM akud ringlusse võtta eraldi.

KASUTUSJUHEND BTANGLE EXACT 6 Professional BOSCH

et Algupārane kasutusjuhend

ly instrukcijas originalvaleda

It Original instrukcija

ja オリシナル取扱説明書

zh 正本使用说明书

zh原始使用说明書

ko시용설검서원본

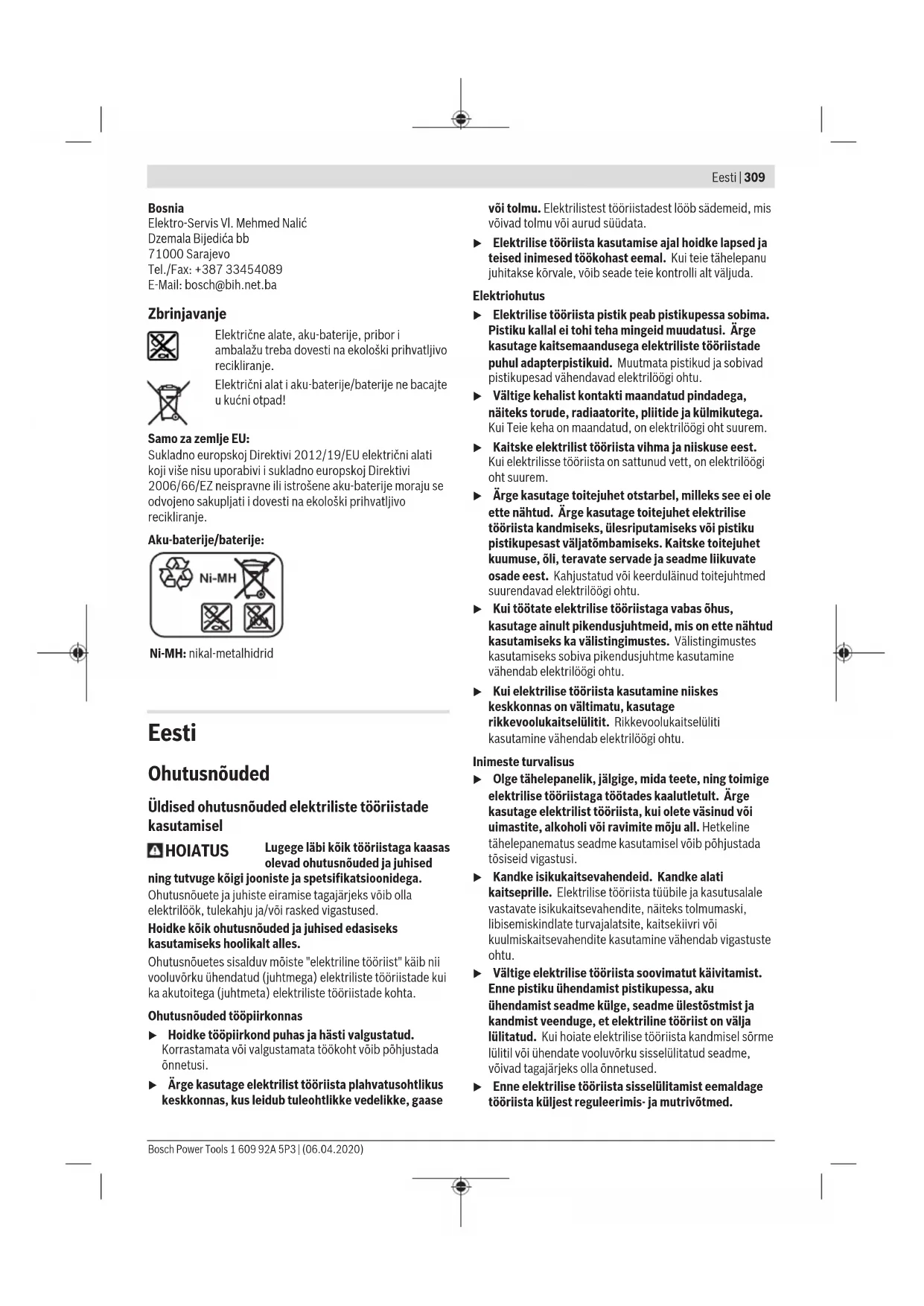

Eesti...... Lehekülg 309

Üldised ohutusnõuded elektriliste tööriistade kasutamisel

HOIATUS

Lugege läbi köik tööriistaga kaasas olevad ohutusnõuded ja juhised

ning tutvuge köigi jooniste ja spetsifikatsioonidega.

Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused.

Hoidke köik ohutusnöuded ja juhised edasiseks kasutamiseks hoolikalt alles.

Ohutusnõuetes sisalduv mõiste "elektriline tööriist" käib nii vooluvõrku ühendatud (juhtmega) elektriliste tööriistade kui ka akutoitega (juhtmeta) elektriliste tööriistade kohta.

Ohutusnöuded tööpiirkonnas

▶ Hoidke tööpiirkond puhas ja hästi valgustatud. Korrastamata või valgustamata töökoht võib põhjustada önnetusi.

- Ärge kasutage elektrilist tööriista plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase

või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis võivad tolmu või aurud süüdata.

- Elektrilise tööriista kasutamise ajal hoidke lapsed ja teised inimesed töökohast eemal. Kui teie tähelepanu juhitakse kõrvale, võib seade teie kontrolli alt väljuda.

Elektriohutus

Elektrilise tööriista pistik peab pistikupessa sobima. Pistiku kallal ei tohi teha mingeid muudatusi. Ärge kasutage kaitsemaandusega elektriliste tööriistade puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi ohtu.
Vältige kehalist kontakti maandatud pindadega, näiteks torude, radiaatorite, pliitide ja külmikutega. Kui Teie keha on maandatud, on elektrilöögi oht suurem.
- Kaitske elektrilist tööriista vihma ja niiskuse eest. Kui elektrilisse tööriista on sattunud vett, on elektrilöögi oht suurem.
- Ärge kasutage toitejuhet otstarbel, milleks see ei ole ette nähtud. Ärge kasutage toitejuhet elektrilise tööriista kandmiseks, ülesriputamiseks või pistiku pistikupesast väljatõmbamiseks. Kaitske toitejuhet kuumuse, öli, teravate servade ja seadme liikuvate osade eest. Kahjustatud või keerduläinud toitejuhtmed suurendavad elektrilöögi ohtu.
Kui töötate elektrilise tööriistaga vabas öhus, kasutage ainult pikendusjuhtmeid, mis on ette nähtud kasutamiseks ka välistingimustes. Välistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vähendab elektrilöögi ohtu.
Kui elektrilise tööriista kasutamine niiskes keskkonnas on vältimatu, kasutage rikkevoolukaitselülitit. Rikkevoolukaitselüliti kasutamine vähendab elektrilöögi ohtu.

Inimeste turvalisus

• Olge tähelepanelik, jälgige, mida teete, ning toimige elektrilise tööriistaga töötades kaalutletult. Ärge kasutage elektrilist tööriista, kui olete väsinud või uimastite, alkoholi või ravimite möju all. Hetkeline tähelepanematus seadme kasutamisel võib põhjustada tõsiseid vigastusi.
  Kandke isikukaitsevahendeid. Kandke alati kaitseprille. Elektrilise tööriista tüübile ja kasutusalale vastavate isikukaitsevahendite, näiteks tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmiskaitsevahendite kasutamine vähendab vigastuste ohtu.
  Vältige elektrilise tööriista soovimatut käivitamist. Enne pistiku ühendamist pistikupessa, aku ühendamist seadme külge, seadme ülestöstmist ja kandmist veenduge, et elektriline tööriist on välja lülitatud. Kui hoiate elektrilise tööriista kandmisel sörme lülitil või ühendate vooluvõrku sisselülitatud seadme, võivad tagajärjeks olla önnetused.
  ▶ Enne elektrilise tööriista sisselülitamist eemaldage tööriista küljest reguleerimis- ja mutrivötmed.

310 | Eesti

Seadme pöörleva osa küljes olev reguleerimis- või mutrivõti võib põhjustada vigastusi.

Vältige ebatavalist tööasendit. Võtke stabiilne tööasend ja hoidke kogu aeg tasakaalu. Nii saate elektrilist tööriista ootamatutes olukordades paremini kontrollida.
Kandke sobivat röivastust. Ärge kandke laiu riideid ega ehteid. Hoidke juuksed ja röivad seadme liikuvatest osadest eemal. Liiga avarad riided, ehted või pikad juuksed võivad sattuda seadme liikuvate osade vahele.
Kui on võimalik paigaldada tolmueemaldus- ja tolmukogumisseadiseid, veenduge, et need on seadmega ühendatud ja et neid kasutatakse õigesti. Tolmueemaldusseadise kasutamine vähendab tolmust põhjustatud ohte.
- Ärge muutuge tööriista sagedasest kasutamisest hooletuks ja ärge eirake ohutusnõudeid. Hooletus võib sekundi murdosa jooksul kaasa tuua raskeid vigastusi.

Elektriliste tööriistade hoolikas käsitsemine ja kasutamine

• Ärge koormake seadet üle. Kasutage konkreetse töö tegemiseks ette nähtud elektrilist tööriista. Sobiva elektrilise tööriistaga töötate ettenähtud jõudluspiirides efektiivsemalt ja ohutumalt.
• Ärge kasutage elektrilist tööriista, mida ei saa lülitist sisse ja välja lülitada. Elektriline tööriist, mida ei ole enam võimalik lülitist sisse ja välja lülitada, on ohtlik ning tuleb parandada.
  Tömmake pistik pistikupesast välja ja/või eemaldage seadmest aku, kui see on eemaldatav, enne seadme reguleerimist, tarvikute vahetamist ja seadme ärapanekut. See ettevaatusabinõu väldib elektrilise tööriista soovimatut käivitamist.
  Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele kättesaamatus kohas ja ärge laske seadet kasutada isikutel, kes seadet ei tunne või pole lugenud käesolevaid juhiseid. Asjatundmatute isikute käes on elektrilised tööriistad ohtlikud.
  Hoolidage elektrilisi tööriistu ja tarvikuid nõuetekohaselt. Kontrollige, kas seadme liikuvad osad töötavad veatult ega kiildu kiini ning veenduge, et seadme detailid ei ole murdunud või kahjustatud määral, mis mõjutab seadme töökindlust. Laske kahjustatud detailid enne seadme kasutamist parandada. Paljude önnetuste põhjuseks on halvasti hooldatud elektrilised tööriistad.
  Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt hooldatud, teravate lõikeservadega lõiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida.
  ▶ Kasutage elektrilist tööriista, lisavarustust, tarvikuid jne vastavalt käesolevatele juhistele, vöttes arvesse töötingimusi ja teostatava töö iseloomu. Elektriliste tööriistade nõuetevastane kasutamine võib põhjustada ohtlikke olukordi.

Hoidke käepidemed ja haardepinnad kuiva ja puhtana ning vabana ölist ja määrdeainetest. Libedad käepidemed ja haardepinnad ei luba tööriista ohutult käsitseda ja ootamatutes olukordades kontrolli all hoida.

Akutööriistade hoolikas käsitsemine ja kasutamine

▶ Laadige akusid ainult tootja poolt soovitatud laadimisseadmetega. Laadimisseade, mis sobib teatud tüüpi akudele, muutub tuleohtlikuks, kui seda kasutatakse teiste akude laadimiseks.
- Kasutage elektrilistes tööriistades ainult selleks ettenähtud akusid. Teiste akude kasutamine võib põhjustada vigastusi ja tulekahjuohtu.
Kasutusvälisel ajal hoidke akusid eemal kirjaklambritest, müntidest, võtmetest, naeltest, kruvidest või teistest väikestest metallesemetest, mis võivad akukontaktid omavahel ühendada.

Akukontaktide vahel tekkiva lühise tagajärjeks võivad olla põletused või tulekahju.

Väärkasutuse korral võib akuvedelik välja voolata; vältige sellega kokkupuudet. Juhusliku kokkupuute korral loputage kahjustatud kohta veega. Kui vedelik satub silma, põörduge lisaks arsti poole. Väljavoolav akuvedelik võib põhjustada nahaärritusi või põletusi.
- Ärge kasutage akut ega tööriista, mis on kahjustada saanud või mida on modifitseeritud. Kahjustada saanud või modifitseeritud akud võivad põhjustada tulekahju, plahvatuse, kehavigastusi ja varalist kahju.
Kaitske akut ja elektrilist tööriista tule ja väga körgete temperatuuride eest. Kokkupuude tulega või üle 130 °C temperatuuriga võib põhjustada plahvatuse.
Järgige köiki laadimisjuhiseid ja ärge laadige akut väljaspool juhistes määratletud temperatuurivahemikku. Nöuetele mittevastav laadimine vöi laadimine väljaspool ettenähtud temperatuurivahemikku vöib akut kahjustada ja suurendada tulekahju ohtu.

Teenindus

Laske elektrilist tööriista parandada ainult kvalifitseeritud spetsialistidel, kes kasutavad originaalvaruosi. Nii tagate seadme püsivalt ohutu töö.
- Ärge kunagi käidelge kahjustada saanud akusid. Akusid võivad käidelda vaid tootja esindajad või volitatud hooldekeskuse töötajad.

Ohutusnõuded kruvikeerajate kasutamisel

Tehes töid, mille puhul võib kinnitusdetail tabada varjatud elektrijuhtmeid, hoidke elektrilist tööriista ainult käepideme isoleeritud pinnast. Kinnitusdetailid, mis puutuvad kokku pingestatud elektrijuhtmega, võivad seada pinge alla elektrilise tööriista metallosad ja anda tööriista kasutajale elektrilöögi.
▶ Varjatult paiknevate elektrijuhtmete, gaasi- või veetorude avastamiseks kasutage sobivaid lokaliseerimisseadmeid või põörduge kohaliku elektri-, gaasi- või veevarustusettevõtja poole. Kokkupuutel elektrijuhtmetega tekib tulekahju- ja

elektrilöögioht. Gaasitorustiku vigastamisel tekib plahvatusoht. Veetorustiku vigastamisel materiaalne kahju või elektrilöögioht.

Hoidke elektrilist tööriista tugevasti kinni. Kruvide kinnipingutamise ja lahtikeeramisel võivad lühiajaliselt tekkida suured reaktsioonijõumomendid.
Kinnitage töödeldav toorik. Kinnitusseadmete või kruustangidega kinnitatud toorik püsib kindlamalt kui käega hoides.
▶ Enne käestpanekut oodake, kuni elektriline tööriist on seiskunud. Kasutatav tarvik võib kinni kiiluda ja põhjustada kontrolli kaotuse seadme üle.
Aku vigastamise ja ebaõige käsitsemise korral võib akust eralduda aure. Aku võib põlema süttida või plahvatada. Öhutage ruumi, halva enesetunde korral pöörduge arsti poole. Aurud võivad ärritada hingamisteid.
▶ Ärge avage akut. Esineb lühise oht.
▶ Teravad esemed, näiteks naelad või kruvikeerajad, samuti löögid, põrutused jmt võivad akut kahjustada. Akukontaktide vahel võib tekkida lühis ja aku võib süttida, suitsema hakata, plahvatada või üle kuumeneda.
▶ Kasutage akut ainult valmistaja toodetes. Ainult sellisel juhul on aku kaitstud ohtliku ülekoormuse eest.

Kaitske akut kuumuse, sealhulgas pideva päikesekiirguse eest, samuti tule, mustuse, vee ja niiskuse eest. Plahvatus- ja lühiseoht.

Lülitage elektriline tööriist kohe välja, kui tarvik kinni kiilub. Olge valmis suurteks reaktsioonijõumomentideks, mis põhjustavad tagasilöögi. Tarvik kiilub kinni, kui elektrilisele tööriistale rakendatakse ülekoormust või kui see läheb töödeldavas toorikus kalde alla.

HOIATUS

Käiamisel, saagimisel, lihvimisel, puurimisel ja muul sellesarnasel

tegevusel tekkiv tolm võib mõjuda vähkitekitavalt, väärarendeid põhjustavalt või mutatsioone esilekutsuvalt. Mõned sellistes tolmudes sisalduvad ained on:

plii pliisisaldusega värvises ja lakkides; kristalliline ränimuld tellistes, tsemendis ja muudel müüriöödel; arseen ja kromaat keemiliselt töödeldud puidus. Haigestumise risk oleneb sellest, kui sageli te nende ainetega kokku puutute. Ohu vähendamiseks peaksite töötama ainult hästi ventileeritud ruumides, kasutades vastavat kaitsevarustust (nt spetsiaalselt konstrueeritud hingamiskaitseseadmeid, mis ka köige väiksemad tolmuosakesed välja filtreerivad).

Vältige juhuslikku sisselülitamist. Enne kui aku kohale asetate, kontrollige, et sisse-/väljalüliti on väljalülitatud asendis. Kui hoiate elektrilise tööriista kandmisel sörme sisse-/väljalülitil või paigaldate aku sisselülitatud tööriista, võib tagajärjeks olla önnetus.
▶ Kasutage ainult laitmatus korra, mitte kulunud vahetatavaid tööriistu. Defektsed vahetatavad tööriistad võivad murduda ja tekitada vigastusi ning varalist kahju.

Vahetatava tööriista paigaldamisel jälgige, et see tööriistahoidikusse kindlalt kinnitub. Kui vahetatav tööriist ei ole tööriistahoidikuga kindlalt seotud, võib see lahti tulla ja kontrollimatuks osutuda.
▶ Olge ettevaatlik pikkade kruvide sissekeeramisel, olenevalt kruvi tüübist ja kasutatud vahetatavast tööriistast on libisemisoht. Pikad kruvid võivad tihti kontrolli alt väljuda ja seadme kasutajat vigastada.
▶ Enne elektrilise tööriista sisselülitamist kontrollige seatud pöörlemissuunda. Kui soovite näiteks kruvi lahti päästa ja pöörlemissuund on seatud nii, et kruvi sisse keeratakse, vöib elektrilise tööriista liikumine olla äkiline ja kontrollimatu.
- Ärge kasutage elektrilist tööriista puurmasinana. Väljalülitussiduriga seadmed ei sobi puurimiseks. Sidur vöib automaatselt ja ette hoiatamata välja lülituda.
▶ Ettevaatust! Kui kasutate elektrilist tööriista, millel on Bluetooth*, võib esineda häireid teiste seadmete, lennukite ja meditsiiniaparaatide (nt südamestimulaatorid, kuuldeaparaadid) töös. Samuti ei saa täielikult välistada kahjulikku möju vahetus läheduses viibivatele inimestele ja loomadele. Ärge kasutage elektrilist tööriista, millel on Bluetooth*, meditsiiniaparaatide, tanklate, keemiaseadmete läheduses ja plahvatusohtlikus keskkonnas. Ärge kasutage elektrilist tööriista, millel on Bluetooth*, lennukites. Vältige pikemaajalist kasutamist oma keha vahetus läheduses.

Sönamärk Bluetooth ^® ja kujutismärgid (logod) on registreeritud kaubamärgid, mille omanik on Bluetooth SIG, Inc. Robert Bosch Power Tools GmbH kasutab seda sönamärki / neid kujutismärke litsentsi alusel.

Toote kirjeldus ja kasutusjuhend

Lugege läbi köik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste eiramine võib kaasa tuua elektrilöögi, tulekahju ja/või raskeid vigastusi.

Pange tähele kasutusjuhendi esiosas olevaid jooniseid.

Nõuetekohane kasutamine

Boschi kruvikeeramissüsteem BT-EXACT/ BT-ANGLEEXACT ja EXAConnecT on ette nähtud toodud mõõtme- ja suutlikkusvahemikku kuuluvate kruvide sisse- ja väljakeeramiseks ning mutrite pingutamiseks ja vabastamiseks. See ei ole ette nähtud keermesühenduse pöördemomendi või pöördenurga dokumenteerimiseks. Kruvikeeramissüsteem võimaldab kruvikeeramissignaalide juhtmevaba ülekandmist Bluetooth® wireless technology abil. Baasjaama EXAConnecT edastatakse BT-EXACT ja BT-ANGLEEXACT seeria tööstuslike akukruvikeerajate signaalid "korras" ja "ei ole korras". Ilma baasjaamata EXAConnecT ei saa BT-EXACT ja BT-ANGLEEXACT seeria kruvikeerajaid kasutusele võtta: kruvikeerajad on tarnimisel lukustatud ja neid saab vabastada üksnes baasjaama EXAConnecT abil.

312|Eesti

Lugege läbi baasijaama EXAConnecT kasutusjuhend ja järgige seda. Esmalt võtke kasutusele baasjaam EXAConnecT.

Kujutatud komponendid

Seadme osade numeratsiooni aluseks on jooniste leheküljel toodud numbrid.

(1) Vahetatav tööriist (nt kruvikeeramisotsak)

(2) Tööriistahoidik

(3) Nurkkruvikeerajapea

(4) Harkvõti võtmeavaga 27 mm

(5) Nurkkruvikeerajapea ääriku võtmepind

(6) Harkvōti vōtmeavaga 22 mm

(7) Pöördemomendi eelvaliku liugur

(8) Riputusklamber

(9) Keermesühenduste LED-näit

(10) LED-näit Bluetooth®

(11) Aku laetuse taseme LED-näit

(12) Sisse-/väljalüliti

(13) Pöörlemissuuna ümberlüliti

(14) Riputusklambri kinnitussoon

(15) LED-hoidik

(16) Kübarmutri võtmepind

(17) Aku lukustuse vabastamisnupp

(18) APT-pistikühendusega aku

(19) Märgistusröngas

(20) Töövalgusti

(21) Laadimisseade

(22) Vörgupistik

(23) Laadimisseadme roheline LED-näit

(24) Laadimisseadme punane LED-näit

(25) Kiirvahetuspadrun

(26) Seadetööriist

(27) Sisekuuskantvõti

(28) Seadeketas

(29) Vedrurōngas

(30) Ōönsus korpuse kattes

(31) Käepide (isoleeritud haardepind)

Kujutatud või kirjeldatud lisavarustus ei kuulu tavalisse tarnemahtu. Lisavarustuse täieliku loetelu leiate meie lisavarustusprogrammist.

Tehnilised andmed

Tööstuslik akukruvikeerajaBT-EXACT		2467
Tootenumber		0602491433060249143706024914310602491439
Pöördemomendi seadevahemik Nm 0,5–2 1–4 1–6 1,5–7
Tühikäigu-pöörlemiskiirus n0	min-1	600A)	900A)	600A)	150A)
Nimipinge V 9,6 9,6 9,6 9,6
Pöörlemissuund		ΩΩ	ΩΩ	ΩΩ	ΩΩ
Tööriistahoidik SWF 1/4" SWF 1/4" SWF 1/4" SWF 1/4" SWF 1/4"		○	○	○	○
Andmeliides (raadio) Bluetooth® wireless technology klass 2 (spetsifikatsioon 1.2)
Maksimaalne ülekandmisulatus m 10 10 10 10
Kaal vastavalt EPTA-Procedure 01:2014 kg 0,80 0,80 0,80 0,80
soovitatav keskkonnatemperatuurlaadimisel	°C 0 ... +35 0 ... +35 0 ... +35 0 ... +35
lubatud keskkonnatemperatuur töötamiselβ)ja hoiustamisel	°C	-20 ... +50	-20 ... +50	-20 ... +50	-20 ... +50
Töötamise sagedusala	MHz	2402–2480	2402–2480	2402–2480	2402–2480
Saatevõimsus max	mW 0,5 0,5 0,5 0,5
Kaitseklass		IP 20	IP 20	IP 20	IP 20

A) mõõdetud 20-25 °C juures akuga 2 607 335 681.
B) piiratud võimsus temperatuuril <0 °C

A) mõõdetud 20-25 °C juures akuga 2 607 335 683.
B) mõõdetud 20-25 °C juures akuga 2 607 335 681.
C) piiratud võimsus temperatuuril <0 °C

Tööstuslik akukruvikeerajaBT-EXACT		8	9 12
Tootenumber		0 602 491 443	0 602 491 435	0 602 491 441
Pöördemomendi seadevahemik	Nm	1,5–8	1,5–9	1,5–12
Tühikäigu-pöörlemiskiirus n_0	min^-1	650^A)	350^B)	400^A)
Tööstuslik akukruvikeerajaBT-EXACT		8912
Nimipinge V 12 9,6 12
Pöörlemissuund		ΩΩ	ΩΩ	ΩΩ
Tööriistahoidik SWF 1/4" SWF 1/4" SWF 1/4"		○	○	○
Andmeliides (raadio) Bluetooth® wireless technology klass 2 (spetsifikatsioon 1.2)
Maksimaalne ülekandmisulatus m 10 10 10
Kaal vastavalt EPTA-Procedure 01:2014 kg 0,90 0,80 0,90
soovitatav keskkonnatemperatuur laadimisel °C 0 ... +35 0 ... +35 0 ... +35
lubatud keskkonnatemperatuur töötamisel[1] ja hoiustamisel	°C -20 ... +50 -20 ... +50 -20 ... +50
Töötamise sagedusala MHz 2402-2480 2402-2480 2402-2480
Saatevõimsus max	mW 0,5 0,5 0,5
Kaitseklass	IP 20		IP 20	IP 20

Tööstuslik akunurkkruvikeerajaBT-ANGLEEXACT
	236
Tootenumber		0 602 491 647	0 602 491 656	0 602 491 652
Pöördemomendi seadevahemik	Nm	0,7–2	0,7–3	1,5–6
Tühikäigu-pöörlemiskiirus n_0	min^1	110^A)	420^A)	650^A)
Nimipinge V 9,6 9,6 9,6
Pöörlemissuund		ΩΩ	ΩΩ	ΩΩ
Tööriistahoidik		SWF Q/4"	SWF Q/4"	SWFQ/4"
Nurkkruvikeerajapea(eraldi tellida)		■1/4"	■1/4"	■1/4"
		■3/8"	■3/8"	■3/8"
		○1/4"	○1/4"	○1/4"
Kruvikeerajapea(eraldi tellida)		SWF Q/4" SWF	1/4" SWFO1/4"	○
Andmeliides (raadio) Bluetooth® wireless technology klass 2 (spetsifikatsioon 1.2)
Maksimaalne ülekandmisulatus m 10 10 10
Kaal vastavalt EPTA-Procedure 01:2014 kg 1,0 1,0 1,0
soovitatav keskkonnatemperatuur laadimisel °C 0 ... +35 0 ... +35 0 ... +35
lubatud keskkonnatemperatuur töötamisel[3] jahoiustamisel	°C –20 ... +50 –20 ... +50 –20 ... +50
Töötamise sagedusala MHz 2402–2480 2402–2480 2402–2480
Saatevõimsus max	mW 0,5 0,5 0,5
Kaitseklass		IP 20	IP 20	IP 20

A) mõõdetud 20-25 °C juures akuga 2 607 335 681.
B) piiratud võimsus temperatuuril <0 °C

Tööstuslik akunurkkruvikeerajaBT-ANGLEEXACT		7815
Tootenumber		0602491669	0602491651	0602491650
Pöördemomendi seadevahemik	Nm	2-7	1,5-8	2-15
Tühikäigu-pöörlemiskiirus n_0	min^1	110^A)	420^A)	250^A)
Nimipinge V 9,6 9,6 9,6

314|Eesti

Tööstuslik akunurkkruvikeerajaBT-ANGLEEXACT
	7815
Pöörlemissuund
Tööriistahoidik	SWF Q/4"	SWF Q/4"	SWF Q/4"
Nurkkruvikeerajapea(eraldi tellida)	■ 1/4"■ 3/8"○ 1/4"	■ 1/4"■ 3/8"○ 1/4"	■ 1/4"■ 3/8"○ 1/4"
Andmeliides (raadio) Bluetooth® wireless technology klass 2 (spetsifikatsioon 1.2)
Maksimaalne ülekandmisulatus m 10 10 10
Kaal vastavalt EPTA-Procedure 01:2014 kg 1,0 1,0 1,0
soovitatav keskkonnatemperatuur laadimisel °C 0 ... +35 0 ... +35 0 ... +35
lubatud keskkonnatemperatuur töötamise[3] jahoiustamisel	°C -20 ... +50 -20 ... +50 -20 ... +50
Töötamise sagedusala MHz 2402-2480 2402-2480 2402-2480
Saatevõimsus max mW 0,5 0,5 0,5
Kaitseklass IP 20 IP 20 IP 20

A) mõõdetud 20-25 °C juures akuga 2 607 335 681.
B) piiratud võimsus temperatuuril <0 °C

Tööstuslik akunurkkruvikeerajaBT-ANGLEEXACT		17 23 30
Tootenumber		0 602 491 675	0 602 491 673	0 602 491 671
Pöördemomendi seadevahemik	Nm	6–17köva materjali korral	7–23	8–30
		5–13pehme materjalikorral
Tühikäigu-pöörlemiskiirus n_0	min^-1	560^A)	320^A)	220^A)
Nimipinge	V	14,4	14,4	14,4
Pöörlemissuund		ΩΩ	ΩΩ	ΩΩ
TööriistahoidikNurkkruvikeerajapea(eraldi tellida)		■3/8"	■3/8"	■3/8"
Andmeliides (raadio)Bluetooth®wireless technology klass 2 (spetsifikatsioon 1.2)
Maksimaalne ülekandmisulatus m 10 10 10
Kaal vastavalt EPTA-Procedure 01:2014 kg 1,5 1,5 1,5
soovitatav keskkonnatemperatuur laadimisel °C 0 ... +35 0 ... +35 0 ... +35
lubatud keskkonnatemperatuur töötamisel ^B) jahoiustamisel	°C –20 ... +50 –20 ... +50 –20 ... +50
Töötamise sagedusala MHz 2402–2480 2402–2480 2402–2480
Saatevõimsus max mW 0,5 0,5 0,5
Kaitseklass IP 20 IP 20 IP 20

A) mõõdetud 20-25 °C juures akuga 2 607 335 685.
B) piiratud võimsus temperatuuril <0 °C

Ni-MH-aku	9,6	12,0	14,4
Tootenumber	2 607 335 681	2 607 335 683	2 607 335 685
Akuelementide arv	8	10	12
Aku pinge	V	9,6	12,0

Mahtuvus Ah 2,6 2,6 2,6

Kaal EPTA-Procedure 01:2014 järgi kg 0,55 0,70 0,80

soovitatavad laadimisseadmed AL 2450 DV AL 2450 DV AL 2450 DV

Nurkkruvikeerajapea	1/4"	3/8"	3/8"	1/4"	SWF	1/4"
Tootenumber	0 607 453 617	0 607 453 620	0 607 451 618	0 607 453 618	0 607	453 630
Kaal EPTA-Procedure 01:2014 järgi	kg 0,20	0,20	0,20	0,20	0,20

Sirge kruvikeerajapea SWF 1/4"

Tootenumber		0 607 453 631
Kaal EPTA-Procedure 01:2014 järgi kg	0,20

Andmed müra/vibratsiooni kohta

Müraemissiooni väärtused, määratud vastavalt EN 62841-2-2.

Elektrilise tööriista ekvivalentne heliröhutase on tavaliselt 70 dB(A). Möötemääramatus K = 3 dB. Müratase vöib töötamisel olla körgem kui 80 dB(A).

Kasutage kuulmiskaitsevahendeid!

Vibratsioonitase a h (kolme suuna vektorsumma) ja mõõtemääramatus K, mõõdetud vastavalt EN 62841-2-2: kruvikeeramine: a h < 2,5 m/s ^2 , K = 1,5 m/s ^2 .

Selles juhendis toodud vibratsioonitaseme ja mürapäästu väärtused on möödetud standardset möötemeetodit kasutades ja neid saab kasutada elektriliste tööriistade omavaheliseks vördlemiseks. Need sobivad ka vibratsioonitaseme ja mürapäästu esialgseks hindamiseks.

Toodud vibratsioonitaseme ja mürapäästu väärtused on iseloomulikud elektrilise tööriista põhiliste rakenduste korral. Kui aga elektrilist tööriista kasutatakse muudes rakendustes, muude vahetatavate tööriistadega või ebapiisavalt hooldades, võivad vibratsioonitaseme ja mürapäästu väärtused nendest erinevad olla. See võib kogu tööaja vibratsioonitaset ja mürapäästu tunduvalt suurendada.

Vibratsioonitaseme ja mürapäästu täpseks hindamiseks tuleb arvesse võtta ka aega, mil seade on välja lülitatud või mil seade on küll sisse lülitatud, kuid tegelikult tööle rakendamata. See võib kogu tööaja vibratsioonitaset ja mürapäästu tunduvalt vähendada.

Rakendage kasutaja kaitsmiseks vibratsiooni mõju eest täiendavaid kaitsemeetmeid, nagu näiteks: elektrilise tööriista ja vahetatavate tööriistade hooldus, kätesoojendus, töökorraldus.

Paigaldus

Tarnekomplekt

Tööstuslikud akukruvikeerajad tarnitakse ilma akupakita, tööstuslikud akunurkkruvikeerajad ilma nurkkruvikeerajapea ja akupakita.

Sobiva lisavarustuse valimisel pöörduge palun oma Boschi tööstustööriistade müügiesindaja poole.

Töö- ja hoiutingimused

Seade on ette nähtud kasutamiseks üksnes sisetingimustes.

Laitmatuks tööks peab lubatud

keskkonnatemperatuur olema vahemikus -5 °C kuni +50 °C (23 °F kuni 122 °F), suhtelisel, mittekondenseeruval öhuniiskusel 20 kuni 95%.

Akuelementide kahjustuste vältimiseks tuleb akut hoida temperatuuril 0 °C (32 °F) kuni 45 °C (113 °F).

Nurkkruvikeerajapea paigaldamine

BT-ANGLEEXACT 2|3|6|7|8|15|17|23|30

Nendel tööstuslikel aku-nurkkruvikeerajatel tuleb köigepealt paigaldada sobiv nurkkruvikeerajapea (vaadake „Tehnilised andmed“, Lehekülg 312).

Enne kruvikeerajapea paigaldamist, nihutamist või eemaldamist veenduge, et põörlemissuuna ümberlüliti on keskasendis (sisselülitustõkis) või et aku on elektrilisest tööriistast eemaldatud.

Hoidke elektrilist tööriista harkvõtmega (6) nurkpeaääriku võtmepinnast (5) haarates kinni.

- Ärge haarake elektrilise tööriista kinnitamiseks mitte kunagi korpuse kesta pooltest.

Asetage nurkkruvikeerajapea (3) äärikule soovitud asendisse ja keerake harkvõtmega (4) võtmepinnast (16) haarates kübarmutter kinni.

Sealjuures hoidke harkvõtmega (6) nurkpeaäärikust vastu.

BT-ANGLEEXACT 23|30

Seda tööstuslikku akukruvikeerajat saab kasutada ainult nurkkruvikeerajapeaga 0 607 451 618.

Riputusseadis

Riputusklambriga (8) saate elektrilise tööriista kinnitada riputusseadisele.

Asetage riputusklamber (8) elektrilisele tööriistale ja laske soones (14) fikseeruda.

316|Eesti

- Kontrollige regulaarselt riputusklambri ja riputusseadise konksu seisundit.

Laadimistoiming

Suunis: Laadimisseadmed ja akud ei kuulu tarnemahtu. Joonisel kujutatud vörgupistik vöib erineda teie elektrilise tööriista pistikust.

- Kontrollige, et laadimisseade ja aku sobivad teie riigis kasutatava vooluvõrguga.

Laadimisseade AL 2450 DV (vt jn A)

Ühendage laadimisseadme (21) vörgupistik (22) elektrilisse vooluvörku ja asetage aku (18) öiges asendis laadimisseadme pessa.

Aku paigaldamisel/eemaldamisel ärge rakendage jõudu. APT-pistikkontaktiga (Akku Pack Top) akud on nii konstrueritud, et neid saab elektrilisse tööriista või laadimisseadmesse asetada ainult õiges asendis.

Roheline LED-näit (23) hakkab vilkuma. See näitab laadimisvoolu olemasolu. Kui aku on täiesti täis laetud, peatu laadimistoiming automaatselt. Kui roheline LED-näit enam ei vilgu, vaid põleb pidevalt, on laadimitoiming lõppenud. Umbes 2 sekundi vältel kölab helisignaal, mis annab märku sellest, et aku on täielikult laetud.

Punase LED-näidu (24) pidev põlemine teatab vähendatud laadimisvooluga laadimistoimingust. Kui punane LED-näit vilgub, ei ole laadimistoiming võimalik.

Vead - põhjused ja kõrvaldamine

Põhjus Kõrvaldamine
LED-näidud ei põle

Laadimisseadme pistik ei ole (õigesti) pistikupessa ühendatud	Lükake pistik (lõpuni) pistikupessa
Pistikupesa, võrgukaabel või laadimisseade on defektne	Kontrollige võrgupinget, laske laadimisseadet vajaduse korral mõnes Boschi elektriliste tööriistade volitatud klienditeeninduses kontrollida

Laadimistoiming ei ole võimalik

Aku temperatuur on väljaspool lubatud vahemikku	Viige aku temperatuur jahutamise või soojendamisega lubatud temperatuuripiirkonda vahemikus 0 °C (32 °F) kuni 45 °C (113 °F)
Aku kontaktid on määrdunud Puhastage aku kontaktid, selleks pange aku mitu korda laadimisseadmesse ja eemaldage sealt, vajaduse korral vahetage aku

Aku on defektne Vahetage aku

Aku ei ole (õigesti) sisse asetatud

Asetage aku (täielikult) laadimispessa

Vooluvõrguga ühendamine

Märkus: Pange tähele, et tarnimisel ei ole elektritööriistal aku paigaldatud.

- Ärge hoidke akusid mitte kunagi akuseadmes. Akud peavad kauem vastu ja neid on parem laadida, kui neid hoida eraldi. Ärge unustage akut pärast pikemaajalist seismist enne kasutamist täielikult täis laadida.

Aku laadimine

Enne elektrilisse tööriista paigaldamist laadige akut selleks ette nähtud laadimisseadmes. Laadimistoimingu täpset kirjeldust vaadake palun laadimiseadme kasutusjuhendist ja selle juhendi suunistest (vaadake „Laadimistoiming“, Lehekülg 316).

Aku on varustatud NTC-temperatuurikontrolliga, mis lubab akut laadida üksnes temperatuurivahemikus 0 °C (+32 °F) kuni 45 °C (+113 °F). See tagab aku pika kasutusea. Öige kasutuse korral saab akut laadida kuni 3000 korda.

Uus või pikemat aega kasutamata aku saavutab oma täieliku võimsuse alles umbes 5 laadimis- ja tühjenemistsükli järel. Akut tuleb järellaadida ainult siis, kui elektrilise tööriista LED-näit „Aku laetuseisund“ põleb punaselt.

Aku paigaldamine ja eemaldamine

Lükake pöörlemissuuna ümberlüliti (13) keskasendisse. See lukustab sisse-/väljalüliti (12) asendis „Väljas“, millega tökestatakse elektrilise tööriista juhuslik sisselülitamine. Lükake laetud aku (18) elektrilise tööriista käepidemesse. Jälgige, et aku asetatakse sisse öiges asendis ja lukustuse vabastamisnupud (17) tuntavalt elektrilise tööriista käepidemes fikseeruvad.

Aku paigaldamisel/eemaldamisel ärge rakendage jõudu. APT-pistikkontaktiga (Akku Pack Top) akud on nii konstrueeritud, et neid saab elektrilisse tööriista või laadimisseadmesse asetada ainult õiges asendis.

Aku (18) eemaldamiseks vajutage lukustuse vabastamisnuppu (17) mölemal küljel ja tömmake aku käepidemest allapoole välja.

Tööriistavahetus kiirvahetuspadruniga kruvikeerajapea korral (vt jn B)

Vahetatava tööriista paigaldamisel jälgige, et see tööriistahoidikusse kindlalt kinnitub. Kui vahetatav tööriist ei ole tööriistahoidikuga kindlalt seotud, võib see lahti tulla ja kontrollimatuks osutuda.

BT-EXACT 2|4|6|7|8|9|12

BT-EXACT seeria tarnitakse 1/4"-kiirvahetuspadruniga (SWF O 1/4").

BT-ANGLEEXACT 2|3|6

Nende tööstuslike akunurkkruvikeerajate jaoks on saadaval 1/4"-kiirvahetuspadruniga nurkkruvikeerajapea (tootenumber 0 607 453 631).

BT-ANGLEEXACT 2|3|6|7|8|15

Nende tööstuslike akunurkkruvikeerajate jaoks on saadaval 1/4"-kiirvahetuspadruniga nurkkruvikeerajapea (tootenumber 0 607 453 630).

Vahetatava tööriista kohale asetamine

Tömmake kiirvahetuspadrunit (25) ettepoole. Asetage vahetatav tööriist (1) tööriistahoidikusse (2) ja vabastage kiirvahetuspadrun.

Kasutage ainult sobiva ühendussabaga (1/4"-kuuskant) vahetatavaid tööriistu.

Ärge püüdke paigaldada kiirkinnituspadrunisse puure. Tööstuslikud akunurkkruvikeerajad ja tööstuslikud väljalülitussiduriga akukruvikeerajad ei sobi puurimiseks. Sidur võib automaatselt ja ette hoiatamata välja lülituda. Kui puurimist pärast siduri väljalülitumist jätkata, võib elektriline tööriist teie haardest välja pääseda, kuni väljalülitussidur uuesti rakendub.

Vahetatava tööriista eemaldamine

Tömmake kiirvahetuspadrunit (25) ettepoole. Võtke vahetatav tööriist (1) tööriistahoidikust (2) välja ja vabastage kiirvahetuspadrun.

Tööriistavahetus välisnelikandiga kruvikeerajapea korral

Vahetatava tööriista paigaldamisel jälgige, et see tööriistahoidikusse kindlalt kinnitub. Kui vahetatav tööriist ei ole tööriistahoidikuga kindlalt seotud, võib see lahti tulla ja kontrollimatuks osutuda.

BT-ANGLEEXACT 2|3|6|7|8|15

Tööstuslike akunurkkruvikeerajate jaoks on saadaval 1/4"-nelikandiga nurkkruvikeerajapea (tootenumber 0 607 453 617) ning 3/8"-nelikandiga nurkkruvikeerajapea (tootenumber 0 607 453 620).

BT-ANGLEEXACT 2|7|17|23|30

Nende tööstuslike akunurkkruvikeerajate jaoks on saadaval 3/8"-nelikandiga nurkkruvikeerajapea (tootenumber 0 607 451 618).

Vahetatava tööriista kohale asetamine

Suruge tihvt tööriistahoidiku (2) nelikandil, nt kitsa kruvikeerajaga, sisse ja lükake vahetatav tööriist (1) nelikandile. Veenduge, et tihvt fikseerub vahetatava tööriista väljalõikes.

Vahetatava tööriista eemaldamine

Suruge tihvt vahetatava tööriista (1) väljalõikes sisse ja tömmake vahetatav tööriist tööriistahoidikult (2) maha.

Tööriistavahetus sisekuuskandiga kruvikeerajapea korral (vt jn C)

Vahetatava tööriista paigaldamisel jälgige, et see tööriistahoidikusse kindlalt kinnitub. Kui vahetatav tööriist ei ole tööriistahoidikuga kindlalt seotud, võib see lahti tulla ja kontrollimatuks osutuda.

BT-ANGLEEXACT 2|3|6|7|8|15

Vahetatava tööriista kohale asetamine

Lükake vahetatav tööriist (1) tööriistahoidiku (2) sisekuuskanti, kuni ta tuntavalt fikseerub.

Vahetatava tööriista eemaldamine

Tömmake vahetatav tööriist (1) tööriistahoidikust (2), vajadusel tange kasutades, välja.

Kasutamine

Kandke isikukaitsevahendeid. Kandke alati kaitseprille. Elektrilise tööriista tüübile ja kasutusalale vastavate isikukaitsevahendite, näiteks tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või

kuulmiskaitsevahendite kasutamine vähendab vigastuste ohtu.

Seadme kasutuselevött

Kui soovite elektrilist tööriista käivitada, peate köigepealt pöörlemissuuna ümberlülitiga (13) seadma pöörlemissuuna: Elektriline tööriist käivitub ainult siis, kui pöörlemissuuna ümberlüliti (13) ei ole keskasendis (sisselülitustökis).

Pöörlemissuuna seadmine (vt jn D)

▶ Vajutage pöörlemissuuna ümberlülitit (13) ainult seisva elektrilise tööriista korral.

Päripäeva: kruvide sissekeeramiseks vajutage pöörlemissuuna ümberlüliti (13) vasakule kuni piirajani.

Vastupäeva: kruvide lahtipäästmiseks või väljakeeramiseks vajutage pöörlemissuuna ümberlüliti (13) paremale kuni piirajani.

Töövalgusti sisselülitamine

Töövalgusti (20) võimaldab ebasobivates valgustusoludes valgustada kruvimiskohta. Töövalgusti (20) lülitate sisse sisse-/väljalülitit (12) kergelt vajutades. Kui vajutate sisse-/ väljalülitit tugevamini, lülitub seade sisse ja töövalgusti põleb edasi.

- Ärge vaadake otse töövalgustisse, see vöib teid pimestada.

Sisse-/väljalülitamine

Kruvikeerajatel on pöördemomendist sõltuv väljalülitussidur, mis on etteantud vahemikus seatav. See rakendub seatud pöördemomendi saavutamisel.

Suunis: Kui kasutate kruvikeerajat pingeadapteriga, peate köigepealt kasutusele võtma konstantse pinge hoidja. Elektrilise tööriista sisselülitamiseks vajutage sisse-/ väljalülti (12) lõpuni.

Seatud pöördemomendi saavutamisel lülitub elektriline tööriist automaatselt välja.

▶ Sisse-/väljalüliiti (12) enneaegsel vabastamisel ei saavutata eelseatud pöördemomenti.

318 | Eesti

Tööjuhised

▶ Elektriline tööriist on varustatud raadioliidesega. Järgida tuleb kohalikke tööpiiranguid, nt lennukites või haiglates.
▶ Katkestage enne seadete tegemist, lisavarustusdetailide vahetamist või elektrilise tööriista käest ära panemist energiavarustus. See ettevaatusabinõu hoiab ära elektrilise tööriista soovimatu käivitumise.
▶ Asetage elektriline tööriist mutrile/kruvile ainult väljalülitatult. Pöörlevad vahetatavad tööriistad vöivad maha libiseda.
Eemaldage aku seadmest enne mis tahes töid seadme kallal (nt hooldus, tarvikute vahetus jmt), samuti enne seadme transportimist ja hoiulepanekut. Lüliti (sisse/ välja) juhuslik käsitsemine toob kaasa vigastuste ohu.

Pöördemomendi seadmine (vaata jooniseid E - G)

Pöördemoment sõltub väljalülitussiduri vedru eelpingest. Väljalülitussidur rakendub seatud pöördemomendi saavutamisel nii päri- kui vastupäeva pöörlemisel. Individuaalse pöördemomendi seadmiseks kasutage ainult kaasasolevat seadetööriista (26). Lükake liugur (7) elektrilisel tööriistal lõpuni tagasi.

BT-ANGLEEXACT 2|3|6|7|8|15|17|23|30

Asetage sisekuuskantvõti (27) vahetatavasse tööriista (26) ja keerake seda aeglaselt.

Niipea kui läbi korpuse ava on näha siduris väike kühm (seadeketas (28)) ühendage seadetööriist (26) selle kühmuga ja pöörake seda.

BT-EXACT 2|4|6|7|8|9|12

Pistke sisekuuskantvõti (27) tööriistahoidikusse (2) ja pöörake seda aeglaselt.

Niipea kui läbi korpuse ava on näha siduris väike kühm (seadeketas (28)) ühendage seadetööriist (26) selle kühmuga ja pöörake seda.

Päripäeva pööramine annab suurema pöördemomendi, vastupäeva pööramine väiksema pöördemomendi. Eemaldage seadetööriist (26). Siduri kaitsemiseks määrdumise eest lükake liugur (7) jälle ettepoole.

Suunis: Vajalik seade oleneb keermesühenduse tüübist ja seda saab köige paremini määrata praktilise katsetamisega. Kontrollige proovi-keermesühendust pöördemomendivötmega.

Seadke pöördemomenti üksnes toodud võimsusvahemikus, kuna vastasel korral ei rakendu enam väljalülitussidur.

LED-näit

Aku laetusseisundi näit

Kui aku (18) laadimine on vajalik, vilgub LEDnäit (11) roheliselt ja kölab signaalheli. Võimalikud on veel ainult 6–8 kruvikeeramist.

Kui LED-näit põleb punaselt, ei piisa mahtuvusest enam ühegi kruvi keeramiseks või elektriline tööriist on üle koormatud. Elektrilist tööriista ei saa enam sisse lülitada. Sisselülitustökis on aktiivne seni, kuni aku elektrilisest tööriistast eemaldatakse ja paigaldatakse laetud aku. Kui töötate pingeadapteriga, osutab punane LED-näit (11) ülekoormusele.

Kui LED-näit (11) vilgub punaselt, on elektriline tööriist üle kuumenenud ja ei tööta. Enne seadme töölerakendamist oodake, kuni vilkumine veidi aja pärast automaatselt kaob.

Elektrilise tööriista oluliselt lühenenud kasutusaeg pärast laadimist näitab, et aku tuleb peatselt välja vahetada.

Suunake kasutatud akud vastavalt seadussätetele / kohalikele nõuetele jäätmekäitlusse.

Suunis: kui kasutate aku (18) asemel pingeadapterit ja konstantse pinge hoidjat 4EXACT, on LED-näit (11) talitluseta.

Keermesühenduste näit

Eelseatud pöördemomendi saavutamisel rakendub väljalülitussidur. LED-näit (9) põleb roheliselt.

Kui eelseatud pöördemomenti ei saavutatud, süttib LED-näit (9) punaselt ja kölab signaalheli. Keermesühendamist tuleb korrata.

Näit Bluetooth®-ühendus

Vajutage sisse-/väljalülitit (12), et aktiveerida Bluetooth®-ühendus. Kuni kruvikeeraja otsib ühendust, vilgub LED-näit (10).

LED-i (10) pidev punane tuli näitab, et Bluetooth®-ühendus on moodustatud. Kruvikeeraja on aga veel lukustatud.

Kui baasjaam EXAConnecT annab kruvikeerajale kasutusloa, siis LED-näit (10) kustub.

Kui LED-näit (10) sisse-/väljalüliti vajutamise järel vilgub lühidalt ja siis kustub, ei piisa kruvikeeraja energiavarustuset enam ühendamiseks.

Kordamiskaitse

Kui keermesühendamisel rakendus väljalülitussidur, lülitub mootor välja. Taassisselülitamine on võimalik alles 0,7 sekundilise pausi järel. Nii väldite juba valmis keermesühenduse juhuslikku järelpingutamist.

Nurkkruvikeerajapead (3) võite seada kokku kaheksasse asendisse.

Hoidke elektrilist tööriista harkvõtmega (6) nurkpeaääriku võtmepinnast (5) haarates kinni.

- Ärge haarake elektrilise tööriista kinnitamiseks mitte kunagi korpuse kesta pooltest.

Päästke harkvõtmega (4) võtmepinnalt (16) haarates kübarmutter lahti. Pöörake nurkkruvikeerajapea (3) 45° sammuga soovitud asendisse ja keerake harkvõtmega (4) võtmepinnast (16) haarates kübarmutter jälle kinni. Sealjuures hoidke harkvõtmega (6) nurkpeaäärikust vastu

LED-töövalgusti nihutamine (vt jn H)

BT-ANGLEEXACT 2|3|6|7|8|15|17|23|30

Lükake märgistamisrõngas (19) õhukese

lapikkruvikeerajaga, spaatliga vms maha. Lükake

vedrurōngas (29) vedrurōnga tangidega tahapoole korpuse kestale.

LEDi hoidiku (15) mölemat töövalgustit (20) ümbritsevat kestapoolt saab nüüd igasse soovitud asendisse viia. Jälgige, et te ei vigasta LED-töövalgusti kaablit ja lükake see, ilma järsult painutamata, vastavasse öönsusesse (30) korpuse kestas. Ümbritsege töövalgusti (20) jälle mölema LEDi hoidiku (15) korpuse kestaga.

Lükake vedrurõngas (29) ja märgistusrõngas (19) jälle tagasi nende esialgsesse asendisse.

Hooldus ja korrashoid

Hooldus ja puhastus

Eemaldage aku seadmest enne mis tahes töid seadme kallal (nt hooldus, tarvikute vahetus jmt), samuti enne seadme transportimist ja hoiulepanekut. Lüliti (sisse/ välja) juhuslik käsitsemine toob kaasa vigastuste ohu.
▶ Seadme laitmatu ja ohutu töö tagamiseks hoidke seade ja selle ventilatsiooniavad puhtad.

Elektrilise tööriista määrimine

Määrdeaine:

Spetsiaalne reduktorimääre (225 ml)

Tootenumber 3 605 430 009

Määre Molykote

Motoriôli SAE 10 / SAE 20

• Pärast esimese 150 töötunni möödumist puhastage reduktorit nõrgatoimelise lahustiga. Järgige lahusti tootja kasutus- ja jäätmekäitlusjuhiseid. Seejärel määrige reduktorit Boschi spetsiaalse reduktorimäärdega. Korrake puhastamist 300-töötunnise intervalliga alates esimesest puhastamisest.
• Ölitage väljalülitussiduri liikuvaid osi 100000 keermesühenduse järel mõne tilga mootoriõliga SAE 10 / SAE 20. Määrige liuguvaaid ja veerevaid osi määrdega Molykote. Kontrollige sealjuures siduril ka kulumise puudumist, veendumaks, et korratavus ja täpsus on säilinud. Seejärel tuleb siduri pöördemoment uuesti seada.
  ▶ Hooldus- ja remonditööd laske teha ainult kvalifitseeritud spetsialistidel. Sellega tagate elektrilise tööriista ohutuse säilimise.

Boschi volitatud klienditeeninduses tehakse neid töid kiiresti ja usaldusväärselt.

Määrdeained ja puhastusvahendid suunake keskkonda säästval viisil jäätmekäitlusse. Järgige seadustega sätestatud eeskirju.

Klienditeenindus ja kasutusalane nõustamine

Klienditeeninduse töötajad vastavad teie küsimustele teie toote remondi ja hoolduse ning varuosade kohta. Joonised ja info varuosade kohta leiate ka veebisaidilt: www.bosch-pt.com

Boschi nõustajad on meeleldi abiks, kui teil on küsimusi toodete ja lisatarvikute kasutamise kohta.

Päringute esitamisel ja varuosade tellimisel teatage meile kindlasti toote tüübisildil olev 10-kohaline tootenumber.

Eesti Vabariik

Mercantile Group AS

Boschi elektriliste käsitööriistade remont ja hooldus

Pärnu mnt. 549

76401 Saue vald, Laagri

Tel.: [phone]

Faks: 679 1129

Jäätmekäitlus

Elektrilised tööriistad, akud, lisavarustus ja pakendid tuleb keskkonnasäästlikult ringlusse vötta.

Ärge visake elektrilisi tööriistu ja akusid/patareisid olmejäätmete sekka!

Üksnes EL liikmesriikidele:

Vastavalt Euroopa Liidu direktiividele 2012/19/EL ja 2006/66/EÜ tuleb kasutusressursi ammendanud elektrilised tööriistad ning defektsed või kasutusressursi ammendanud akud/patareid eraldi kokku koguda ja keskkonnasäästlikult korduskasutada.

Akud/patareid:

Ni-MH: nikkel-metallhüdriid

Latviešu

Drošības noteikumi
