BRUKSANVISNING R147 S HUSQVARNA

MONTERING AF OPSMPLER (starter på side 51)

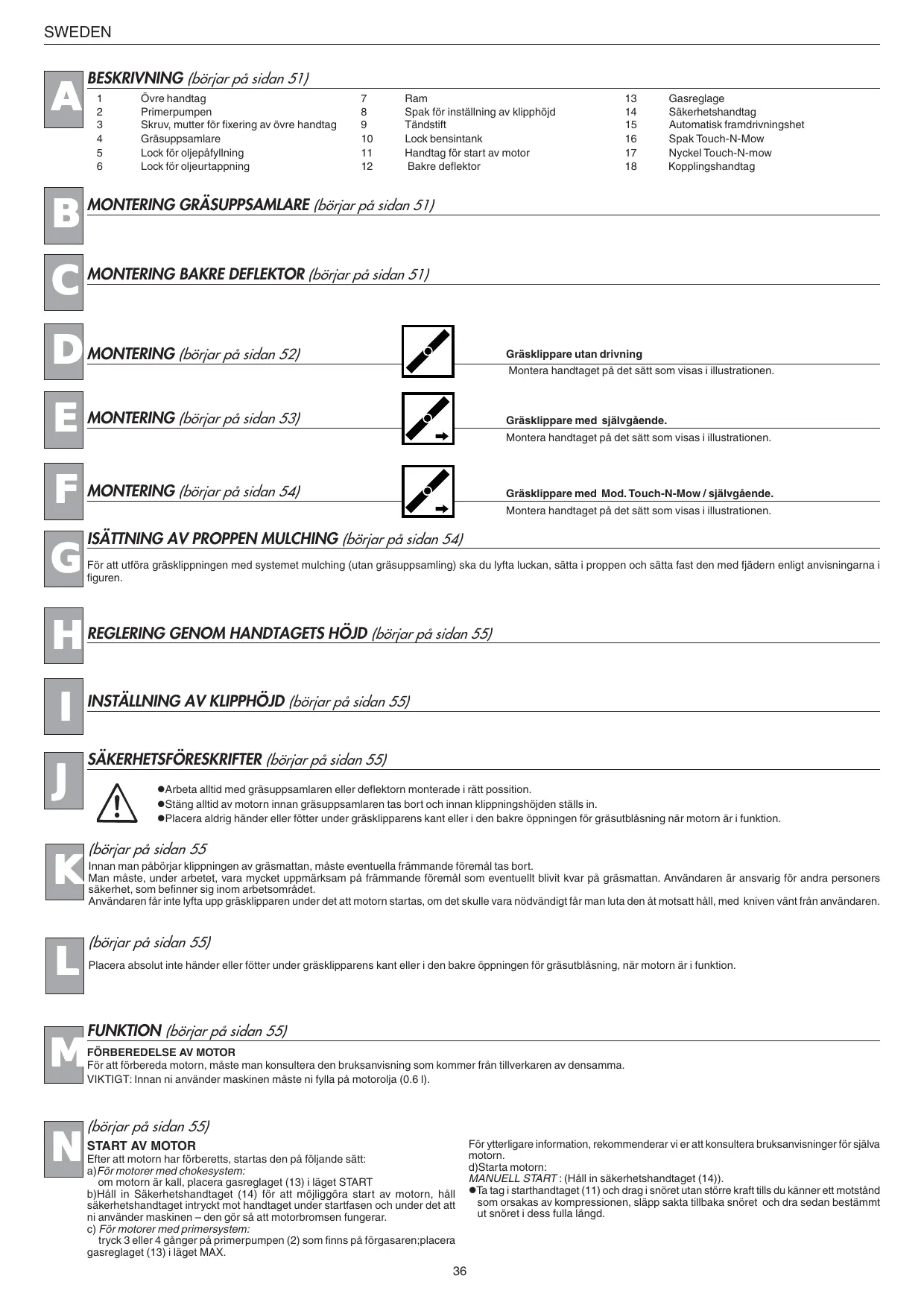

BESKRIVNING (börjar på sidan 51)

Övre handtag Primerpumpen Skruv, mutter för fixering av övre handtag Gräsuppsamlare Lock för oljepåfyllning Lock för oljeurtappning

Ram Spak för inställning av klipphöjd Tändstift Lock bensintank Handtag för start av motor Bakre deflektor

MONTERING GRÄSUPPSAMLARE (börjar på sidan 51)

MONTERING BAKRE DEFLEKTOR (börjar på sidan 51)

MONTERING (börjar på sidan 52)

MONTERING (börjar på sidan 53)

MONTERING (börjar på sidan 54)

Gasreglage Säkerhetshandtag Automatisk framdrivningshet Spak Touch-N-Mow Nyckel Touch-N-mow Kopplingshandtag Gräsklippare utan drivning Montera handtaget på det sätt som visas i illustrationen. Gräsklippare med självgående. Montera handtaget på det sätt som visas i illustrationen. Gräsklippare med Mod. Touch-N-Mow / självgående. Montera handtaget på det sätt som visas i illustrationen. ISÄTTNING AV PROPPEN MULCHING (börjar på sidan 54) För att utföra gräsklippningen med systemet mulching (utan gräsuppsamling) ska du lyfta luckan, sätta i proppen och sätta fast den med fjädern enligt anvisningarna i figuren. REGLERING GENOM HANDTAGETS HÖJD (börjar på sidan 55) INSTÄLLNING AV KLIPPHÖJD (börjar på sidan 55) SÄKERHETSFÖRESKRIFTER (börjar på sidan 55) lArbeta alltid med gräsuppsamlaren eller deflektorn monterade i rätt possition. lStäng alltid av motorn innan gräsuppsamlaren tas bort och innan klippningshöjden ställs in. lPlacera aldrig händer eller fötter under gräsklipparens kant eller i den bakre öppningen för gräsutblåsning när motorn är i funktion. (börjar på sidan 55 Innan man påbörjar klippningen av gräsmattan, måste eventuella främmande föremål tas bort. Man måste, under arbetet, vara mycket uppmärksam på främmande föremål som eventuellt blivit kvar på gräsmattan. Användaren är ansvarig för andra personers säkerhet, som befinner sig inom arbetsområdet. Användaren får inte lyfta upp gräsklipparen under det att motorn startas, om det skulle vara nödvändigt får man luta den åt motsatt håll, med kniven vänt från användaren. (börjar på sidan 55) Placera absolut inte händer eller fötter under gräsklipparens kant eller i den bakre öppningen för gräsutblåsning, när motorn är i funktion. FUNKTION (börjar på sidan 55)

FÖRBEREDELSE AV MOTOR

För att förbereda motorn, måste man konsultera den bruksanvisning som kommer från tillverkaren av densamma. VIKTIGT: Innan ni använder maskinen måste ni fylla på motorolja (0.6 l). (börjar på sidan 55)

Efter att motorn har förberetts, startas den på följande sätt: a)För motorer med chokesystem: om motorn är kall, placera gasreglaget (13) i läget START b)Håll in Säkerhetshandtaget (14) för att möjliggöra start av motorn, håll säkerhetshandtaget intryckt mot handtaget under startfasen och under det att ni använder maskinen – den gör så att motorbromsen fungerar. c) För motorer med primersystem: tryck 3 eller 4 gånger på primerpumpen (2) som finns på förgasaren;placera gasreglaget (13) i läget MAX.

För ytterligare information, rekommenderar vi er att konsultera bruksanvisninger för själva motorn. d)Starta motorn: MANUELL START : (Håll in säkerhetshandtaget (14)). lTa tag i starthandtaget (11) och drag i snöret utan större kraft tills du känner ett motstånd som orsakas av kompressionen, släpp sakta tillbaka snöret och dra sedan bestämmt ut snöret i dess fulla längd. SWEDEN

(börjar på sidan 55) Håll säkerhetshandtaget (14) intryckt under det att motorn är i funktion, när man släpper säkerhetshandtaget stannar motorn.

(börjar på sidan 56) Håll säkerhetshandtaget (14) intryckt under det att motorn är i funktion, när man släpper säkerhetshandtaget stannar motorn. KLIPPNING Skjut maskinen framåt manuellt för att klippa gräset eller koppla in den automatiska framdrivningen.

KLIPPNING Skjut maskinen framåt manuellt för att klippa gräset. Inkoppling av automatisk framdrivning: dra in kopplingshandtaget (18) och håll det intryckt. VARNING: koppla endast in den automatiska framdrivningen när motorn är i gång. Frånkoppling av automatisk framdrivning: släpp kopplingshandtaget. (börjar på sidan 56) Start av motor

LADDA SYSTEMET TOUCH-N-MOW

För att ladda startsystemet, första gången och sedan varje gång som anordningen är deaktiverad, är det nödvändigt att utföra följande åtgärder.

1 - Sätt i nyckeln Touch-N-Mow (17) (levereras tillsammans med maskinen)

2 - Vrid nyckeln (17) till läget “RUN”

(börjar på sidan 56) Tryck 3 eller 4 gånger på anrikningspumpen /2(Primer)

1 - Sätt säkerhetsspaken i funktion (14) och håll den nedtryckt mot skaftet

2 - Tryck startspaken Touch-N-Mow framåt (16)

(börjar på sidan 56) Starta motorn genom att greppa handtaget för start (11) och dra i det, utan att ta i, till dess att du känner det av kompressionen förorsakade motståndet, släpp handtaget och ryck sedan en gång med kraft. Upprepa eventuellt en andra gång om motorn inte går igång. (börjar på sidan 56) Tillkoppling av automatisk framåtflyttning: sätt kopplingshandtaget i funktion (18) och håll det nedtryckt mot skaftet. Varning! Tillkoppla endast då motorn är i funktion:

Håll säkerhetsspaken nedtryckt (14) under funktionen, när du släpper den stannar motorn. KLIPPNING För att klippa gräset ska du skjuta maskinen manuellt eller lägga i den automatiska framåtflyttningen. Frånkoppling av automatisk framåtflyttning: släpp kopplingshandtaget (18) När klippningen är klar hörs, genom att du först släpper kopplingsspaken (18) och sedan säkerhetsspaken (14), ett ljud från anordningen Touch-N-Mow som laddas om. (börjar på sidan 56) Efter avstängningen ska du föra nyckeln Touch-N-Mow (17) till läget LOCK & REMOVE för att spärra systemet Ta bort nyckeln genom att dra ur den uppåt. Efter att ha utfört gräsklippningen ska du alltid ta bort nyckeln och placera den på en säker plats som endast är tillgänglig för auktoriserade operatörer. Varning! Utan nyckeln Touch-N-Mow i läget RUN eller i läget LOCK & REMOVE startar inte motorn!

START MED TOUCH-N-MOW

Se till att inga personer eller föremål finns i närheten av apparaten och att alla skydd fungerar och är monterade. Håll dig bakom skaftet i den position som förutsetts för användningen. Varning! Om motorn inte går igång betyder detta att startsystemet Touch-N-Mow är urladdat. I Sådana fall ska du gå vidare till laddningen enligt anvisningarna i det härför avsedda stycket.

Viktigt! Om motorn stannar på grund av bensinstopp, för att gräset är alltför högt eller av vilken annan anledning som helst som inte tillhör normal stopprocedur, omladdas inte startanordningen Touch-N-Mow. Det är då nödvändigt att upprepa de tidigare beskrivna åtgärderna för att ladda systemet. Sätt i nycken (17) och vrid den till läget RUN. Sätt säkerhetsspaken i funktion (14) och håll den nedtryckt mot skaftet. Skjut startspaken Touch-N-Mow framåt (16) och kontrollera motorns start.

LADDA UR SYSTEMET TOUCH-N-MOW

Före varje rengöringsåtgärd eller vid transportåtgärder är det nödvändigt att ladda ur startsystemet. För denna åtgärd ska du gå tillväga på följande sätt. - Frånkoppla tändstiftets kabel. - Sätt säkerhetsspaken i funktion (14) ) och håll den nedtryckt mot handtaget.

- Tryck startspaken Touch-N-Mow framåt (16). - Motorn går men startar inte eftersom tändstiftets kabel är frånkopplad. - Vrid nyckeln Touch-N-Mow (17) till läget LOCK & REMOVE. - Avlägsna nyckeln (17). (börjar på sidan 56) Viktigt: om den automatiska framdrivningen inte kopplas in när man drar in kopplingshandtaget, är det nödvändigt att justera kopplingskabeln genom att sätta in fjädern (P) i ett av de påföljande hålen på plattan (R) eller i hålet ”S” på kopplingshandtaget. AUTOMATISK FRAMDRIVNINGSENHET (börjar på sidan 56) Kontrollera med jämna mellanrum enheten för automatisk framdrivning och håll den ren. Det är speciellt viktigt att hålla kuggdrevet (20) och drivhjulet (21) rena. För att kontrollera och rengöra enheten måste man ta bort hjulet (22) genom att skruva loss skruven (23).

SWEDEN SÄKERHETSNORMER Behörighet a)Gräsklipparen får inte användas av personer under 16 år eller av personer som inte känner till instruktionerna i bruksanvisningen. b) Användaren är ansvarig för andra personers säkerhet som befinner sig inom arbetsområdet. Håll barn och husdjur på säkert avstånd när gräsklipparen är i funktion. c)Denna maskin är endast avsedd att klippa naturligt gräs. Det är inte tillåtet att använda den med andra avsikter (t ex för att jämna ut upphöjningar i marken som högar efter mullvad eller myrstackar). d)Arbeta endast när området är tillräckligt upplyst. e)Innan klippningen påbörjas, måste man avlägsna eventuella främmande föremål från gräsmattan. Man måste, under arbetet, vara mycket uppmärksam på eventuella främmande föremål som blivit kvar på gräsmattan. Förberedelse/Funktion a)Bär alltid kraftiga skor och långbyxor under arbetet. b)Försäkra er om att verktygen sitter ordentligt fast innan arbetet påbörjas. Om kniven slipas, ska detta göras jämnt och på båda sidorna, detta för att undvika obalans. Om kniven uppvisar större skador är det nödvändigt att byta ut den. c)Stäng av motorn och avlägsna tändhatten från tändstiftet innan ni: l avlägsnar säkerhetsanordningarna l transpor terar, lyfter eller flyttar maskinen från arbetsområdet. l utför arbetsskeden för underhåll eller rengörning. l utför något som helst ingrepp på verktygen. l ställer in klipphöjden. l lämnar maskinen obevakad. Kniven roterar under några sekunder även efter det att motorn stängts av. d)Varning! Bränslet är mycket brandfarligt: l Förvara bränslet enbart i sådana behållare som är avsedda för detta ändamål. l Fyll enbart på bränsle i tanken utomhus och utan att röka.

l Tanka fullt innan ni startar motorn. Man får aldrig öppna tanklocket eller fylla på bensin medan motorn är i gång eller när den fortfarande är varm. l Försök aldrig starta motorn om bensin runnit över. Flytta maskinen från det område där bränslet runnit ut och undvik varje risk för antändning tills bensinångorna har avdunstat. l Skruva fast tanklocket ordentligt. e)Maskiner med bensinmotor får aldrig vara igång i stängda utrymmen, detta p g a risken för förgiftning. f)Spring aldrig när ni klipper gräsmattan; man måste alltid gå. h)Under arbete i upp- eller nerförsbacke måste man vara speciellt försiktig: l bär halksäkra skor. l var uppmärksam på var ni sätter ner fötterna. l förflytta er på tvären jämfört med lutningen, aldrig uppför eller nerför sluttningen. l var försiktig när ni ändrar riktning. l använd inte maskinen för att klippa gräset i alltför branta sluttningar.

i) Använd aldrig maskinen om skyddsanordningarna är

defekta eller utan att säkerhetsanordningar (som t ex deflektor eller gräsuppsamlare) är installerade och fungerande. j) Om anordningan för gräsuppsamling används på ett felaktigt sätt finns risk att föremål slungas ut av det roterande klippbladet. k) Av säkerhetsskäl får motorns varvtal aldrig överstiga det värde som indikeras på skylten. Starta motorn med försiktighet och i enlighet med bruksanvisningen. När motorn är i funktion måste man absolut förhindra att någon person placerar händer eller fötter under ramens kant eller i det bakre hålet för gräsutblåsning. m) Användaren får inte lyfta upp gräsklipparen under det att motorn startas; om det skulle vara nödvändigt, får man enbart luta den på ett sådant sätt att kniven är vänd från användaren. n) Om kniven skulle slå emot något hinder, stanna motorn och avlägsna tändhatten från tändstiftet för att sedan låta en expert undersöka kniven. Underhåll och förvaring a)Håll samtliga muttrar, bultar och skruvar ordentligt åtdragna för att kunna arbeta under säkra förhållanden. b)Förvara aldrig maskinen med bränsle i tanken på platser där bränsleångorna skulle kunna komma i kontakt med öppen eld eller gnistor. c)Låt motorn kallna innan gräsklipparen placeras i ett trångt utrymme. d)Håll motorn, ljuddämparen, batteriutrymmen och bensintanken fria från gräs, blad och smörjmedel i överskott, detta för att minska risken för brand. e)Kontrollera regelbundet gräsklipparen beträffande eventuellt slitage eller försämring. f)Byt omedelbart ut utslitna eller skadade delar, detta av säkerhetsskäl. g)Om bensintanken ska tömmas för vinterförvaring, måste detta ske utomhus. h)Montera kniven i enlighet med respektive instruktioner och använd er enbart av kniv som bär tillverkarens eller leverantörens namn eller märke och som är märkta med ett referensnummer. i)Det är nödvändigt att skydda händerna med lämpliga skyddshandskar under det att verktygen monteras eller demonteras. j) Ladda ur anordningen Touch-N-Mow och ta bort säkerhetsnyckeln innan du utför någon som helst regörings- eller underhållsåtgärd. k) Se till att anordningen Touch-N-Mow är urladdad och att nyckeln är i blockeringsläge innan transporten av gräsklipparen påbörjas. l) I händelse av fel på startsystemet Touch-N-Mow ska du inte försöka att reparera det utan kontakta ett autkoriserat Servicecenter för ingrepp. m) Ta bort säkerhetsnyckeln för att förhindra icke avsiktliga starter. n) Ta alltid bort säkerhetsnyckeln när gräsklipparen inte används. o) Placera alltid nyckeln på en säker plats och enbart där vuxna personer kan komma åt den. p) Innan du tar bort säkerhetsnyckeln ska du se till att den befinner sig i läget LOCK & REMOVE. UNDERHÅLL (börjar på sidan 56) Varning! Stäng av motorn och lossa tändhatten från tändstiftet innan något som helst ingrepp för underhåll utförs l För 4-takts bensinmotorer är det viktigt att med jämna mellanrum kontrollera oljenivån. Fyll på eller byt ut oljan om det visar sig nödvändigt. För ytterligare information se motorns bruksanvisning. l Kontrollera med jämna mellanrum att skruvar och muttrar är åtdragna. Rengör alltid maskinen både på under- och översidan efter gräsklippningen. Undvik att låta gräs ansamlas under ramen. l Var försiktig med ljuddämparen eftersom den kan bli mycket het. l Demontera hjulaxlarna med jämna mellanrum, rengör dem med petrolium och smörj med olja innan de monteras dit igen: samma sak gäller hjul på kullager där man dock måste komma ihåg att smörja lagren med fett.

l Kontrollera kniven ofta för att upptäcka eventuella skador. l Det är en god vana att efter varje säsong låta en servicestation kontrollera gräsklipparen; detta är speciellt viktigt om kniven mottagit våldsamma slag under arbetet. l Rengörning under ramen Med maskinen stillastående och avstängd - Koppla in anslutningen (24) på ramen. Öppna kranen. - Starta motorn (kniven roterar) och låt den vara igång under några minuter. - Efter att rengörningen avslutats: stäng av motorn. Stäng kranen, lossa slangen från anslutningen på ramen. Mod. TOUCH-N-MOW (börjar på sidan 56) lEfter en förvaringsperiod av gräsklipparen är det lämpligt att smörja punkten för kopplingen, vilken anges i fig. Y, för att underlätta laddningsåtgärderna av fjädern. KNIV (börjar på sidan 56) l För att avlägsna kniven (25) skruva loss skruven (26) l Kontrollera : knivfästet (27), brickan (28), kilen (29) samt brickan (30), om någon av desa skulle visa sig vara skadade eller sneda, byt ut dem.

l Försäkra er vid monteringen om att kilen (29) är placerad i motoraxelns utrymme och att kniven är monterad med den skärande sidan vänd i motorns rotationsriktning. Knivens skruv (26) ska åtdragas med ett åtdragningsmoment av 5,34. NORWAY
