R147 S - Brukermanual HUSQVARNA - Gratis bruksanvisning og manual

Merke	HUSQVARNA
Modell	R147 S
Produkttype	Gressklipper med bensinmotor
Klippebredde	46 cm
Motortype	4-takts bensinmotor
Motoroljekapasitet	0.6 L
Startsystem	Touch-N-Mow (assistert start) og manuell snorstart
Motorbrems	Ja, sikkerhetshåndtak
Høydejustering av klipp	Ja, justeringsspaker
Fremdriftstype	Manuell og automatisk (selvgående)
Oppsamlingskasse	Ja, pose/kurv inkludert
Mulchingfunksjon	Ja, avtagbar mulchingpropp
Sikkerhetsnøkkel	Ja, Touch-N-Mow med låsing
Rengjøring under deksel	Rensesystem med vannkobling
Smøring	Hjulaksler periodisk
Motorvedlikehold	Oljeskift, tennplugginspeksjon, luftfilter
Klinge	Sveinbar klinge, demonterbar (tiltrekkingsmoment 52,4 Nm)
Bakre deflektor	Ja, montert som standard
Bruk	Boligplener
Vekt	Omtrent 30 kg

Ofte stilte spørsmål - R147 S HUSQVARNA

Hvordan starter jeg motoren på Husqvarna R147 S gressklipperen?

For å starte, sørg for at Touch-N-Mow-nøkkelen er i RUN-posisjon, trykk inn sikkerhetsspaken (14) og hold den inne, trykk deretter på Touch-N-Mow-startspaken (16). Hvis systemet er utladet, utfør manuell start ved å trekke i snorstarteren (11) etter å ha trykket på anrikningspumpen (2).

Hvordan justerer jeg klippehøyden?

Bruk justeringsspakene for klippehøyde (8) som sitter på chassiset. Juster hvert hjul til ønsket posisjon for å få et jevnt klipp. Stopp alltid motoren før du gjør noen justeringer.

Hvordan bruker jeg mulchingfunksjonen?

For mulching, fjern oppsamlingskassen, sett inn mulchingproppen i utkasttunnelen og fest den med fjæren. Gressklipperen finhakker gresset og fordeler det tilbake på plenen.

Hvordan rengjør jeg undersiden av gressklipperen?

Bruk rensesystemet under deksel. Koble en hageslange til koblingen (24), åpne vannet, start motoren og la klingen rotere i noen minutter. Stopp motoren og steng vannet etter rengjøring.

Hvilken motorolje skal jeg bruke og hvordan kontrollerer jeg nivået?

Bruk en 4-takts motorolje av god kvalitet. Nivået må kontrolleres regelmessig via påfyllingslokket (5). Kapasiteten er 0,6 L. Tøm brukt olje via tømminglokket (6).

Hvordan lader jeg ut Touch-N-Mow-systemet før transport?

For å lade ut systemet, koble fra tennpluggkabelen, trykk inn sikkerhetsspaken (14) og trykk på Touch-N-Mow-spaken (16). Deretter dreier du nøkkelen til LOCK & REMOVE-posisjon og fjerner den.

Hva er de viktigste sikkerhetstiltakene?

Bruk solide sko og lange bukser. Klipp aldri uten oppsamlingskasse eller deflektor. Stopp motoren og fjern nøkkelen før vedlikehold. Hold barn og dyr unna. Ikke fyll drivstoff mens motoren går.

Hvordan bytter jeg klippeklingen?

Fjern klingeskruen (26) med en nøkkel. Bytt klingen og pass på rotasjonsretningen. Stram skruen til et tiltrekkingsmoment på 52,4 Nm. Kontroller tilstanden til friksjonsskiven (28) og kilesplinten (29).

Hvorfor starter ikke motoren med Touch-N-Mow?

Det betyr at Touch-N-Mow-systemet er utladet. Lad det opp ved å utføre manuell start (trekk i snorstarteren) etter å ha trykket inn sikkerhetsspaken. Hvis problemet vedvarer, kontakt et servicesenter.

Hvordan aktiverer og deaktiverer jeg automatisk fremdrift?

For å aktivere automatisk fremdrift, løft clutchen (18) og hold den inne. Aktiver den kun når motoren går. For å deaktivere, slipp clutchen.

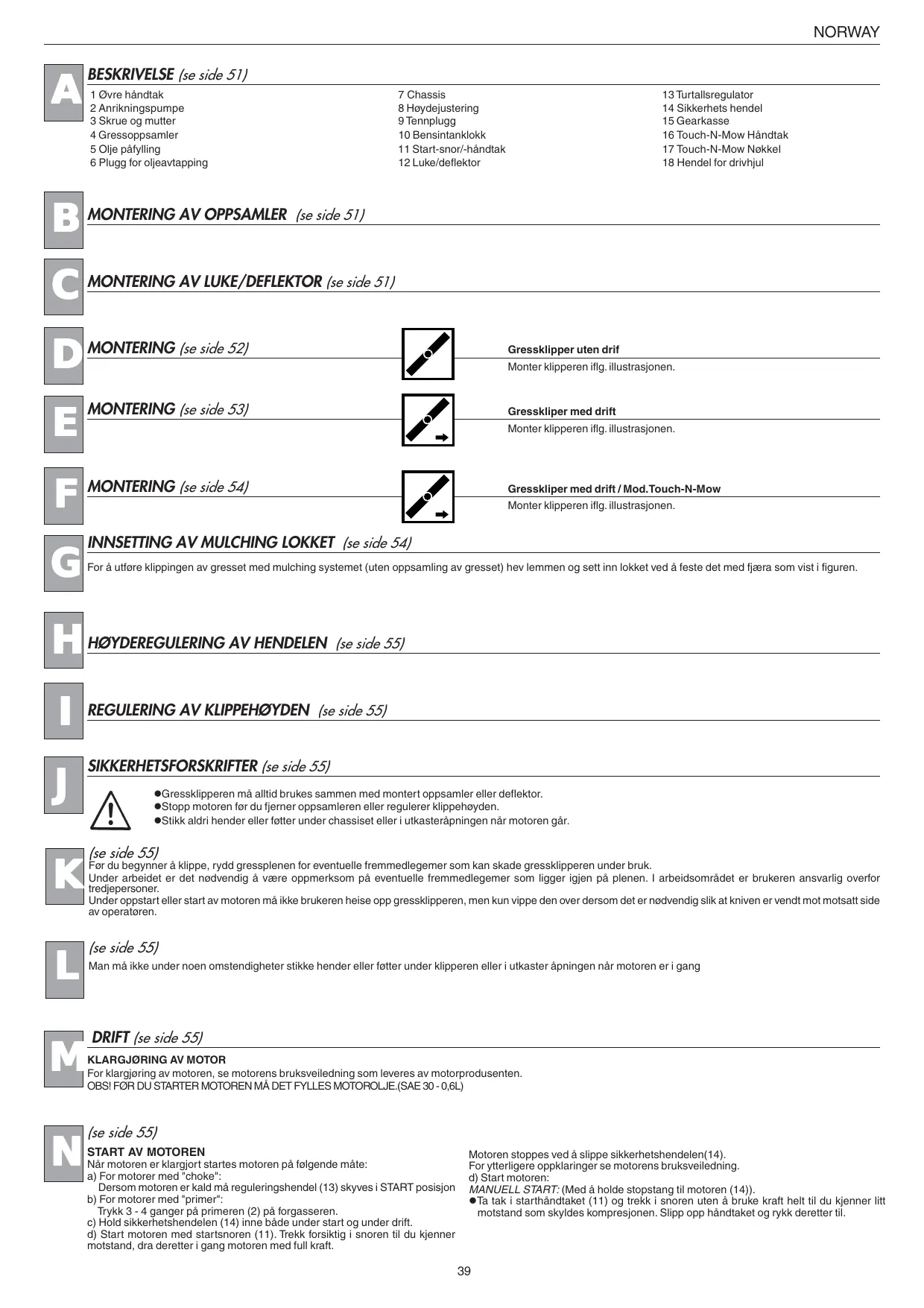

BRUKSANVISNING R147 S HUSQVARNA

Bruks- og vedlikeholdsveilednng

Käyttohjoet

XlooxoTixn uynavn e won

Rasaerba semovente

Tondeuse tractée

Vedligheholdelse og opbevaring

Med stilstaende og slukket maskine.

G	INNSETTING AV MULCHING LOKKET (se side 54)
	For Å utføre klippingen av gresset med mulching systemet (uten oppsamling av gresset) hev lemmen og sett inn lokket ved Å feste det med fjæra som vist i figuren.

HØYDEREGULERING AV HENDELEN (se side 55)

REGULERING AV KILIPPEHØYDEN (se side 55)

SIKKERHETSFORSKRIFTER (se side 55)

●Gressklipperen på alltid brukes sammen med montert oppasamler eller deflektor.

●Stop motoren für du fjerner oppasamleren eller regulerer klippehøyden.

●Stikk aldri hender eller føtter under chassiset eller i utkasteråpningen+när motoren:går.

K	(se side 55)Før du begyinner Å klippe, rydd gressplen for eventuelle fremmedlegemer som kan skade gressklipperen under bruk.Under arbeidet er det nedvendig Å vare oppmerksom på eventuelle fremmedlegemer som ligger igjen på plenen. I arbeidsområdet erBrukeren ansvarlig overfortredpiepersoner.

Under oppstart eller start av motoren på基本原则 brukeren heise oppgressklipperen, men kun vidpe den over dersom det er grundvendig slick at kniven er vendt mot motsatt side av operatoren.

(se side 55)

Manmöstendigheter stikke hender erller ffter under klippener erler i utkaster apningen när motoren er i gang

M	DRIFT (se side 55)
KLARGJØRING AV MOTOR
For klargjøring av motoren, se motorensBruksveiledning som leveres av motorproduusenten.
OBS! FØR DU STARTER MOTOREN MÅ DET FYLLES MOTOROLJE.(SAE 30 - 0,6L)

N	(se side 55)
	START AV MOTOREN När motoren er klargjort startes motoren på følgende@måte: a) For motorer med "choke": Dersom motoren er kald på reguleringshendel (13) skyves i START posisjon b) For motorer med "primer": Trykk 3 - 4 ganger på primeren (2) på forgassenen. c) Hold sikkerhetschendelen (14)inne både under start og under drift. d) Start motoren med startsnoren (11). Trelkk forsiktig i smoren til du kjenner motstand, dra deretter i gang motoren med full kraft.	Motoren stoppes ved Å slippe sikkerhetschendelen(14). For ytterligere oppklaringer se motorens bruksveiledning. d) Start motoren: MANUELL START: (Med Å holde stopstang til motoren (14)). •Ta tak i starthändtaket (11) og trekk i smoren uten Å bruke kraft helt til du kjenner li motstand som skyldes kompressjorden. Slipp opp handtaket og rykk deretter til.

(se side 55)

Hold handtaket (14) inntrykket under drift. Nár det slipsppes opp stopper ogsá motoren opp.

KLIPPING

Klipperen skyves for á klippe gresset.

(se side 56)

Klipperen kan skyves eller bakhjulsdften kobles inn.

Innkobling av bakhjulsdrift: Klem inn hendelen (18) og hold det innate.

Advarsel: Må kun innkobles mens motoren er i gang.

Utkoplíng av automatisk fremføring: slipp opp clutchhändtaket.

(se side 56)

Start av motoren

For à lade opp systemet for oppstart, første gang som ochsenhver gang anordingen har vært slätt av, er det nødvendig á utføre folgende operasjoner:

1 - Sett in Nøkken Touch-N-Mow (17) (som blir levert med maskinen)

2 - Drei nøkkelen (17) til posisjonen "RUN"

(se side 56)

Trykk 3 eller 4 ganger på anrikningspumpen /2(Primer)

1 - Sett sikkerhetschendelen i bevegelse (14) og hold den nedtrykt mot handtaket

2 - Skyv starthendelen Touch-N-Mow (16) fremover

(se side 56)

Start motoren ved Å gripe fatt i starthendelen (11) og trekk i den uten Å bruke stor kraft, helt til man kjenner motstand på grunn av kompressjonen, frigi handtaket og gi deretter et energisk rykk. Gjenta operasjonen for annen gang hvis motoren ironic starter.

• Behold sikkerhetschendelen (14) niedtrykt mens maskinen er i funksjon, nár sikkerhetschendelen frigis vil motoren stoppe.

KLIPPING

For a utfore gressklippingen, ma man skyve maskinen manuelt ell erer man ma sla pa den automatiske fremfaringen.

(se side 56)

Koping for automatisk fremf.org: sett i bevegelse hendelen for friksjon (18) og behold den nedpresset mot handtaket.

Merk: mA kun kopies inn nár motoren er i funksjon:

Utkopl ng av den automatiske fremforgen: frigi friksjonshendelen (18).

Nár klippingen er utfør, frigi første fríksjonshendelen (18) og deretter sikkerhetsendelen (14), man vil hore en stóy fra Touch-N-Mow anordningen som blir ladet opp igjen.

(se side 56)

Etter at maskinen er slätt av, sett nøkkelen Touch-N-Mow (17) til posisjonen LOCK & REMOVE for Å blokkere systemet.

Ta ut nokkelen ved a trekke den ut med en bevegelse oppover.

Etter at man har klippet gresset, ma man alltid ta nokkelen ut og plassere den pa et sikkert sted, hvor den kun er til disposisjon for autoriserte maskinoperatorer.

Merk: uten Touch-N-Mow nokkelen i posisjon RUN eller med den samme nokkelen i posisjonen LOCK & REMOVE , vil ikke motoren starte!

Man mà forsikre seg om at det ilke befinner seg personer uller gjenstanden i nærheten av apparatet og at alt sikkerhetsutstyr er montert og fungerer korrekt. Forbli bak handtaket og i den posisjonen som er bestemt for bruken.

• Sett inn nokklen (17) og drei den til posisjonen RUN.
• Sett sikkerhetshendelen i bevegelse (14) og behold den nedtrykt mot handtaket.
  Skyv fremover starthendelen Touch-N-Mow (16) at motoren starter.

Merk: hvis motoren ikke starter, betyr dette at systemet for oppstart Touch-N-Mow har blitt tomt. I dette tilfellet på man lade opp som beskrevet i paragrafen angående dette argumentet.

Viktig: : Hvis motoren matte stanse på grunn av bensinmangel, for hoyt gress erler enhver annen grunn som avviker fra de vanlige prosedyrene for stans av maskinen, vil ikke Touch-N-Mow anordningen bli ladet opp og det vil derfor vare nodsvendig Å gjenta operasjonene, som beskret vidligere for Å lade opp systemet.

(se side 56)

OBS! Dersom bakhjulsdriften ici kobler inn nar man klemmer inn hendelen (18), juster man innkoblingskabelen ved a flytte fjaeren (P) til et av de andre hullene (R).

GEARKASSE FOR FREMDRIFTEN (se side 56)

Kontroller regelmessig gearkassen (15) for bakhjulsdriften og hold den ren. Rengjør drevet (20) og tannkrans (21). Denne rutinen gjores ved a demontere hjulbolten (23) og ta av hjulet (22).

Opplering

a) Bruk ikke klipperen uten Å lese instruksjonsboken nøye. I arbeidstaker forhold gjelder saerlige regler.

b) I arbeidsomrādet erBrukeren ansvarlig overfor tredjeperson.Hold barn og husdyr pa sikker avstand nár gressklipperen er i bruk.
c) Denne maskinen skal kun brukes for Å klippe naturlig gress. Den skal违法犯罪 til Å slette ut ujevnheter i bakken. Vær spesielt oppmerksom på røtter, stubber, steiner, stoppekraner, greansemerker og andre fremmedlegemer der man klipper. Ved på kjørsel av slike gjenstander vil man kinne få en uoppretelig skade på klipperen.
d) Bruk klipperen kun i godt lys.
e) Før klippingen starter er det nodvendig a fjerne lose gjenstander og andre objekter fra plenen som kan skade klipperen.

Klargjoring/Drift

a) Bruk alltid egnet fottøy, grovt mønstret såle og skinn overdel. Bruk øgs klaer som dekker beina helt ned til skiingene.
b) För arbeidet igangsettes er det viktig at man er sikker på at kniven er skikkelig festet. Ved sliping av kniven er det viktig at/DDne avbalanseres.(bor utfores av serviceverksted) Dersom kniven har skader etter paskjorsel skal/DDne byttes.

c) stopp motoren og ta av tennplugghetten for du:
- fjerner noen av sikkerhetsanordningene
flytter aller løfter klapperen
- reparerer eller rengjør klipperen
- utfører noe som helst arbeide på kniven
regulerer klippehoyden
forlater klipperen uten tilsyn

Kniven roterer noen sekunder etter at sikkerhets hendelen (14) slippes.

d) Adversel. Drivstoff er meget brannfarlig: Unngå røyking og øpen flamme.
- Drivstoff på kun oppbevares på godkliente beholderè.
- Drivstoff mä kun pafylles utendör.
- Fyll tanken helt opp med drivstoff for motoren startes.
- Åpne aldri tanklokket erleryll bensen mens motoren er i gang erler mens motoren er driftsvarm.
Flytt alltid klipperen bort fra pafyllingsplassen for motoren startes.
- Skru alltid på tanklokket for motoren startes
e) Maskiner med bensinmotor mA aldri startes i likkeder rom. Avgassen er meget giftig.
f) Man skal alltid gå ikke lope nár man klipper gresset.
h) Ved klipping i skräninger kreves det spesiell akt somhet:
- Bruk sklisikre sko.
Vær oppmerksom på hvor du setter beina.
Flytt deg pa tvers i forhold til skräningen, aldri oppover ell er nederover.
Vær forsiktig nár du bytter kjoeretning.
- Ikke arbeid i for bratte skräninger.
i) Bruk aldri en gresskipper med defekter.
j) Ved feil montering av oppsamleren kan kniven slynge ut gjenstander som ligge skjult i gresset.
k) Av sikkerhetsmessige grunner må aldri motoren overstige turtallet som er oppgitt på merkeplaten.
1) Start alltid motoren i henhold til instrksjönene. Nár motoren gár er det viktig ö paşa at ingen stikker hender eller fotter under klipperen eller i utkasterapningen.
m) Under start av motoren ma违法犯罪e loffe opp gesklipperen. Dersom dette skulle vare ndvendig man den kun vippes sik at kniven er vendt mot vei av Brukeren.
n) Dersom kniven har slätt borti en gjenstand, stopp motoren og ta av tennplugghetten og hold davon bort fra tennpluggen. Bytt kniven erla et serviceverksted vurdere skaden.

a) Kontroller regelmessig at skruer og muttere er tilstrekkelig fastskrudd.
b) Lagre aldri gressklipperen med bensin på tanken.
c) La alltid motoren bli kald før klipperen settes bort pa trange steder
d) Hold motoren, lyddemperen, batteriet og bensintanken fri for gress blader og oljesol. Dette reduserer faren for brann.
e) Kontroller regelmessig oppsamleren for skader.
f) Av sikkerhetsmessige Årsaker på slitte eller defekte deler byttes.
g) Bensintanken mä alltid gjores før vinterlagring. Dette mä gjores utendørs.
h) Folg instruksjonene for montering av kniv. Bruk kun originale deler.
i) Bruk alltid handsker ved demontering og montering av kniven.
j)Tøm anordninger Touch-N-Mow og ta ut sikkerhetsnokkelen for man foretar en hvilken som helts rengjoringsoperasjonene eller form for vedlikehold.
k) Kontroller at anordninq Touch-N-Mow er blitt tmt og at nikken er i blokkeringsposisjonen, for man starter transporten av gressklipperen.
I) I tilfelle det oppstar fei i startsystemet Touch-N-Mow, ma man违法犯罪 à reparere den, men man ma ta Kontakt med non autorisert servicestason.
m) Ta ut sukkerhetsnokkelen for a unnga at maskinen blir slatt pa ved en feitagelse.
n) Ta alltid sikkerhetsnokkelen ut nár gressklipperen ikke er i bruk.
o) Plasser alltid nokkelen pa et sikkert sted og kun til disposisjon for voksne personer.
p) For man tar ut sukkerhetsnokkelen, konntroller at nokkelen befindner seg i LOCK & REMOVE posisjonen.

ADVARSEL! Ved reparasjoner og vedlikehold av gressklipperen skal alltid tennplugghetten kobles fra og holdes bort fra tennpluggen.

• Det kan lonne seg à demontere og rengjore akslene fra tid til annen. Smør dem inn med en tyn olje for de monteres igjen. Det samme gjelder hjulene og kulelagrene dersom klippere er levert med det. Husk Å smøre kulelagrene med fett.
• Kontroller kniven regelmessig for eventuelle skader og sprekker.
  Det er en god vane à la gresskippere bili kontrollert av et "Partner Serviceverksted" og eventuelt foreta en service etter endt sesong. Dette spesielt hvis kniven er skadet ell slov.

DERSOM DET SKAL UTFORES NOEN FORM FOR VEDLIKEHOLD UNDER KLIPPEREN, SKAL DENNE KUN VIPPES OPP I FRAMKANT SLIK AT TENNPLUGGEN BLIR HOYESTE PUNKT
For rengjoring under chassiset:

Koble en vannslange til nippen (24), skru på vannet og start motoren og koble eventuelt inn kniven. La motoren gå noen minutter.

Mod. TOUCH-N-MOW (se side 56)

• Etter en oppbevaringsperiode med gressklipperen, er det hensiktsmessig Å smore punktet for frijsjonen som vist i fig. Y for Å forbredre operasjonene for ladningen av fjera.

KNIV (se side 56)

• Løsne skruen (26) for á fjerne kniven (25)

• Kontroller: knivholderen(27), friksjonsskiven(28), kilen (29) og brijkken (30). Skift defekte eller skadde deler.

• Ved montering má du passé pà at kilen (29) er plassert i sporet i motorakselen og at kniven er monter med den skarpe kanten mot motorens rotasjonsretning. Knivskruen (26) mä tiltrekkes med et moment på 5,4 Kpm (53 Nm).
