BEDIENUNGSANLEITUNG R147 S HUSQVARNA

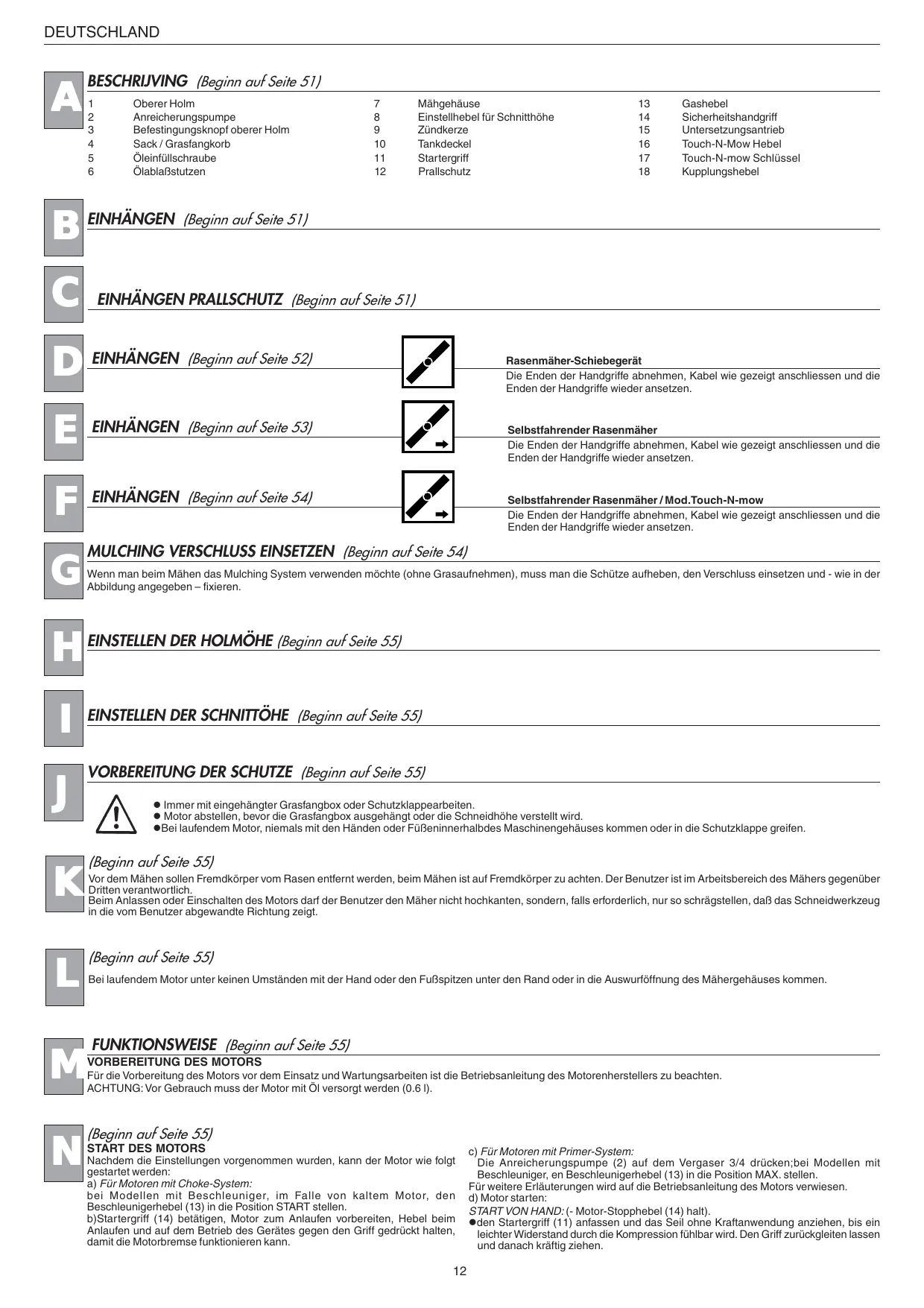

BESCHRIJVING (Beginn auf Seite 51)

Oberer Holm Anreicherungspumpe Befestingungsknopf oberer Holm Sack / Grasfangkorb Öleinfüllschraube Ölablaßstutzen

EINHÄNGEN (Beginn auf Seite 53)

EINHÄNGEN (Beginn auf Seite 54)

Gashebel Sicherheitshandgriff Untersetzungsantrieb Touch-N-Mow Hebel Touch-N-mow Schlüssel Kupplungshebel EINHÄNGEN PRALLSCHUTZ (Beginn auf Seite 51) EINHÄNGEN (Beginn auf Seite 52)

Mähgehäuse Einstellhebel für Schnitthöhe Zündkerze Tankdeckel Startergriff Prallschutz EINHÄNGEN (Beginn auf Seite 51)

Rasenmäher-Schiebegerät Die Enden der Handgriffe abnehmen, Kabel wie gezeigt anschliessen und die Enden der Handgriffe wieder ansetzen. Selbstfahrender Rasenmäher Die Enden der Handgriffe abnehmen, Kabel wie gezeigt anschliessen und die Enden der Handgriffe wieder ansetzen. Selbstfahrender Rasenmäher / Mod.Touch-N-mow Die Enden der Handgriffe abnehmen, Kabel wie gezeigt anschliessen und die Enden der Handgriffe wieder ansetzen. MULCHING VERSCHLUSS EINSETZEN (Beginn auf Seite 54) Wenn man beim Mähen das Mulching System verwenden möchte (ohne Grasaufnehmen), muss man die Schütze aufheben, den Verschluss einsetzen und - wie in der Abbildung angegeben – fixieren. EINSTELLEN DER HOLMÖHE (Beginn auf Seite 55) EINSTELLEN DER SCHNITTÖHE (Beginn auf Seite 55) VORBEREITUNG DER SCHUTZE (Beginn auf Seite 55) l Immer mit eingehängter Grasfangbox oder Schutzklappearbeiten. l Motor abstellen, bevor die Grasfangbox ausgehängt oder die Schneidhöhe verstellt wird. lBei laufendem Motor, niemals mit den Händen oder Füßeninnerhalbdes Maschinengehäuses kommen oder in die Schutzklappe greifen. (Beginn auf Seite 55) Vor dem Mähen sollen Fremdkörper vom Rasen entfernt werden, beim Mähen ist auf Fremdkörper zu achten. Der Benutzer ist im Arbeitsbereich des Mähers gegenüber Dritten verantwortlich. Beim Anlassen oder Einschalten des Motors darf der Benutzer den Mäher nicht hochkanten, sondern, falls erforderlich, nur so schrägstellen, daß das Schneidwerkzeug in die vom Benutzer abgewandte Richtung zeigt. (Beginn auf Seite 55) Bei laufendem Motor unter keinen Umständen mit der Hand oder den Fußspitzen unter den Rand oder in die Auswurföffnung des Mähergehäuses kommen. FUNKTIONSWEISE (Beginn auf Seite 55)

VORBEREITUNG DES MOTORS

Für die Vorbereitung des Motors vor dem Einsatz und Wartungsarbeiten ist die Betriebsanleitung des Motorenherstellers zu beachten. ACHTUNG: Vor Gebrauch muss der Motor mit Öl versorgt werden (0.6 l). (Beginn auf Seite 55)

Nachdem die Einstellungen vorgenommen wurden, kann der Motor wie folgt gestartet werden: a) Für Motoren mit Choke-System: bei Modellen mit Beschleuniger, im Falle von kaltem Motor, den Beschleunigerhebel (13) in die Position START stellen. b)Startergriff (14) betätigen, Motor zum Anlaufen vorbereiten, Hebel beim Anlaufen und auf dem Betrieb des Gerätes gegen den Griff gedrückt halten, damit die Motorbremse funktionieren kann.

c) Für Motoren mit Primer-System: Die Anreicherungspumpe (2) auf dem Vergaser 3/4 drücken;bei Modellen mit Beschleuniger, en Beschleunigerhebel (13) in die Position MAX. stellen. Für weitere Erläuterungen wird auf die Betriebsanleitung des Motors verwiesen. d) Motor starten: START VON HAND: (- Motor-Stopphebel (14) halt). lden Startergriff (11) anfassen und das Seil ohne Kraftanwendung anziehen, bis ein leichter Widerstand durch die Kompression fühlbar wird. Den Griff zurückgleiten lassen und danach kräftig ziehen. DEUTSCHLAND

(Beginn auf Seite 55) Den Startergriff (14) während des Betriebs gedrückt halten. Beim Loslassen des Griffs stellt sich der Motor ab.

MÄHEN Zum Mähen des Grases das Gerät von Hand anschieben oder den automatischen Vorschub einschalten.

Einschalten des automatischen Vorschubs: den Kupplungsgriff (18) anheben und gedrückt halten. ACHTUNG: nur bei laufendem Motor einschalten. Ausschalten des automatischen Vorschubs: den Kupplungsgriff auslassen. (Beginn auf Seite 56) Motor-Anlauf

TOUCH-N-MOW SYSTEM LADEN

Um das Anlaufsystem das erste Mal - oder nachdem die Einrichtung entaktiviert wurde - zu laden, ist es notwendig folgende Operationen durchzuführen:

Zum Mähen des Grases das Gerät von Hand anschieben (Beginn auf Seite 56) Den Startergriff (14) während des Betriebs gedrückt halten. Beim Loslassen des Griffs stellt sich der Motor ab.

1 - Touch-N-Mow Schlüssel (17) hineinstecken (der Schlüssel wird zusammen mit der

2 - Schlüssel (17) auf “RUN” drehen

(Beginn auf Seite 56) Anreicherungs-Pümpchen / 2 (Primer) 3-4 Mal drücken

1 - Sicherheitshebel betätigen (14) und gegen dem Griff angedrückt halten

2 - Touch-N-Mow (16) Anlaufshebel vorwärts schieben

(Beginn auf Seite 56) Motor in Betrieb setzen: Anlaufgriff ergreifen (11) und ohne Anstrengung ziehen bis dervon der Druckspannung verursachte Widerstand spürbar ist; Griff loslassen und dann einen energischen Zug geben. Wenn der Motor eventuell nicht anlaufen sollte, muss diese Operation ein zweites Mal wiederholt werden. -Während der Funktion, Sicherheitshebel (14) angedrückt halten; beim Loslassen des Hebels, der Motor stoppt. MÄHEN Um das Gras zu mähen, muss die Maschine manuell geschoben werden oder muss der automatische Vorschub eingeschaltet werden. (Beginn auf Seite 56) Einschaltung des automatischen Vorschubs: Kupplungshebel (18) betätigen und gegen dem Griff angedrückt halten. Achtung: Einschalten nur mit Motor in Betrieb Ausschaltung des automatischen Vorschubs: Kupplungshebel (18) loslassen. Nach dem Mähen, beim Loslassen erst des Kupplungshebels (18) und dann des Sicherheitshebels (14) wird man das Geräusch von der Nachladung der Touch-N-Mow Einrichtung hören. (Beginn auf Seite 56) Nach dem Ausschalten, Touch-N-Mow Schlüssel (17) auf LOCK & REMOVE stellen, umdas System zu blockieren. Schlüssel nach oben herausziehen. Nach dem Mähen, Schlüssel immer herausziehen und in einer sicheren Stelle zur Verfügung der autorisierten Bedienungsleute aufbewahren . Achtung: ohne den Touch-N-Mow Schlüssel auf RUN oder mit demselben auf LOCK & REMOVE, wird der Motor nicht anlaufen!

ANLAUF MIT TOUCH-N-MOW

Aufpassen, dass es sich keine Leute oder Gegenstände in der Nähe befinden und, dass alle Schutzvorrichtungen montiert und in Funktion sind. Hinter dem Griff - in der vorgesehenen Verwendungsposition - bleiben. - Schlüssel (17) hineinstecken und auf RUN drehen. - Sicherheitshebel betätigen (14) und gegen dem Griff angedrückt halten. - Touch-N-Mow Anlaufshebel (16) vorwärts schieben und den Motoranlauf überprüfen. Achtung: wenn der Motor nicht anläuft, ist der Touch-N-Mow Anlaufsystem entladet worden. In diesem Fall soll die Beladung - wie im spezifischen Paragraph angegeben durchgeführt werden. Wichtig: wenn der Motor wegen Benzinmangel, zu hohem Gras oder anderen nicht üblichen Ursachen stoppen sollte, wird sich die Touch-N-Mow Einrichtung nicht nachladen; um das System zu laden, muss man die oben genannten Operationen nochmals durchführen.

ENTLADUNG DES TOUCH-N-MOW SYSTEMS

Vor jeder Reinigung oder für den Transport ist es notwendig die Anlaufeinrichtung zu entladen. Für diese Operation sind folgende Schritte vorgesehen: - Kerzenkabel ablösen - Sicherheitshebel betätigen (14) und gegen dem Griff angedrückt halten

Touch-N-Mow Anlaufshebel (16) vorwärts schieben Motor läuft aber wird nicht angelassen, da der Kerzenkabel abgelöst ist Touch-N-Mow Schlüssel (17) auf LOCK & REMOVE drehen Schlüssel (17) herausziehen (Beginn auf Seite 56) Wichtig: wenn sich beim Drücken des Kupplungshebels der automatische Vorschub nicht einschaltet, muß die Einstellung des Kupplungskabels durch Einfügen der Feder (P) in eine der Bohrungen auf der Platte (R) oder in die Bohrung "S". WARTUNG DES SELBSTFAHRGETRIEBES (Beginn auf Seite 56) Das Selbstfahrgetriebe in regelmäßigen Zeitabständen kontrollieren und reinigen. Vor allem das Ritzel (20) und das Zahnrad (21) sauber halten. Um dies zu überprüfen, die Schraube (22) lösen und das Rad (23) abnehmen.

DEUTSCHLAND SICHERHEITSHINWEISE Anweisung a)Jugendliche unter 16 Jahren und über die Bedienungsanweisungen nichtinformierte Personen dürfen den Rasenmäher nicht benutzen. b)Der Benutzer ist im Arbeitsbereich des Rasenmähers gegenüber Dritten verantwortlich. Kinder und Haustiere fernhalten, wenn der Rasenmäher in Betrieb ist. c)Das Gerät darf nur zum Mähen von Naturgras verwendet werden. Die Anwendung für andere Zwecke (z. B. zum Ebnen von Erdbodenerhebungen wie Mauwurfbauten und Ameisenhaufen) ist nicht gestattet. d)Nur unter geeigneten Lichtbedingungen arbeiten. e)Vor dem Mähen müssen Fremdkörper vom Rasen entfernt werden. Beim Mähen ist auf Fremdkörper zu achten. Vorbereitung / Funktionsweise a)Beim Mähen müssen feste Schuhe und lange Hose getragen werden. b)Vor dem Mähen sich vergewissern, daß Schneidwerke und Messer fest befestigt sind. Sollte ein Nachschleifen der Schneidflächen erforderlich sein, muß dies gleichmäßig auf beiden Seiten geschehen, um eine Unwucht zu vermeiden. Sollte das Messer größere Beschädigungen aufweisen, muß es ausgewechselt werden. c)Motor abstellen, Kerzenstecker abnehmen und auf Stillegen des Messers warten vor: l Entfernung der Schutzvorrichtungen l Transport, Anheben oder Versetzen des Geräts aus dem Arbeitsbereich lWartungs- und Reinigungsarbeiten sowie sämtlichen Arbeiten am Schneidwerkzeug l Verstellung der Schnitthöhe und bevor das Gerät unbewahrt gelassen wird. Das Schneidewerkzeug dreht noch einige Sekunden nach Motorabstellung. d)Achtung! Der Kraftstoff ist hochentzündbar: l Kraftstoff nur in den dazubestimmten Kanistern aufbewahren. l Tank nur im Freifeld auffüllen. Dabei nicht rauchen. l Volltanken muß vor Motorstart erfolgen.Bei laufendem oder noch warmem Motor darf der Tankdeckel keinesfalls geöffnet werden und kein Nachfüllen erfolgen.

lWenn Benzin austritt, darf der Motor nicht gestartet werden. Das Gerät außerhalb des betroffenen Bereichs versetzen und jegliche Zündquelle vermeiden, bis die Benzindämpfe vernichtet werden. lDeckel fest befestigen. e)Geräte mit Explosionsmotor dürfen nicht in geschlossenen Räumen aus Vergiftungsgefahr in Betrieb gesetzt werden. f)Rasenmäharbeit nicht im Laufen sondern immer im Schrittgang vornehmen. g)Bei Wenden oder Heranziehen des Mähers sorgfältig vorgehen h)Beim Mähen an Böschungen oder Hängen ist besondere Vorsicht geboten: l Rutschfeste Schuhe tragen. l Vorsicht beim Treten l Entlang der Schichtlinie und nicht bergan oder bergab mähen. l Bei Wenden vorsichtig vorgehen. lNicht an zu steilen Böschungen mähen. i)Der Mäher darf nicht verwendet werden, wenn Schutze und Abdeckungen fehlerhaft oder nicht vorhanden sind, und wenn die Sicherheitsvorrichtungen (z. B. Ablenker, Fangkörbe) nicht oder nicht ordnungsgemäß eingebaut sind. j)Bei unsachgemäßer Handhabung der Grasfangeinrichtung besteht die Gefahr durch das umlaufende Messer und durch herausgeschleuderte Gegenstände k)Aus Sicherheitsgründen darf die Motordrehzahl die Angabe am Leistungsschild nicht übersteigen. l)Motor vorsichtig und entsprechend der Bedienungsanleitung starten. Bei laufendem Motor unter keinen Umständen mit der Hand oder den Fußspitzen unter den Rand oder in die Auswurföffnung des Mähergehäuses kommen. m)Beim Anlassen des Motors darf der Benutzer den Mäher nicht hochkant stellen, sondern, falls erforderlich, nur so schrägstellen, daß das Schneidwerkzeug in die vom Benutzer abgewandte Richtung zeigt. n)Bei Stoßen des Messers auf ein Hindernis, muß der Motor abgestellt und der Kerzenstecker abgenommen werden, und ist eine fachmännische Überprüfung erforderlich. Wartung und Abstellung: a)Sämtliche Muttern, Bolzen und Schrauben müssen stets fest angezogen sein, damit unter Sicherheitsbedingungen gearbeitet wird. b)Wenn im Tank Kraftstoff vorhanden ist, darf das Gerät nicht in Orten aufbewahrt werden, in denen die Kraftstoffdämpfe offene Feuer oder Funken erreichen können. c)Vor Abstellen des Mähers in engen Räumen muß der Motor aureichend abgekühlt werden. d)Im Motor, Auspufftopf, Batterieraum und Kraftstofftank ist das Vorhandensein von Gras, Blättern und Schmierstoffrestmengen zu vermeiden, um die Brandgefahr zu reduzieren. e)Den Rasenmäher auf Verschleiß und Abnutzung ständig überprüfen. f)Verschließene oder beschädigte Teile müssen aus Sicherheitsgründen sofort ersetzt werden. g)Das Tankausfüllen vor Wintereinlagerung muß im Freifeld erfolgen. h)Schneidwerkzeuge gemäß den entsprechenden Anweisungen montieren. Es dürfen nur Schneidwerkzeuge eingesetzt werden, die durch den Namen oder die Hersteller-/Lieferantmarke sowie durch die Schlüsselnummer gekennzeichnet sind. i)Während der Montage und Demontage der Schneidwerkzeuge sind geeignete Schutzhandschuhe zu tragen. j)Touch-N-Mow Einrichtung entladen und Sicherheitsschlüssel herausziehen vor jeder Reinigungsoder Wartungsoperation k) Vor dem Transport der Rasenmähmaschine überprüfen, dass die Touch-N-Mow Einrichtung entladet ist und, dass die Sicherheitsschlüssel blockiert ist l) Beim Ausfall des Anlaufsystems Touch-N-Mow, keine Reparatur selbst durchführen, sondern den autorisierten Kundendienst anrufen m) Sicherheitsschlüssel herausziehen, um unabsichtliche Anläufe zu vermeiden n) Sicherheitsschlüssel immer herausziehen, wenn die Rasenmähmaschine nicht verwendet wird o) Schlüssel immer in einer sicheren Stelle zur Verfügung von Erwachsenen aufbewahren p) Vor dem Herausziehen des Sicherheitsschlüssels überprüfen, dass er sich auf LOCK & REMOVE befindet. WARTUNG UND PFLEGE (Beginn auf Seite 56) Achtung! Vor der Ausführung jeglicher Wartungsarbeiten ist der Motor abzuschalten und die Zündkerze abzuklemmen. lBei Viertakt-Motor ist der Oelstand zu pruefen, ev. auf normalen Stand bringen oder wenn verschmutzt neu mit frischem oel fuellen. Waitere Einzelheiten koennen aus der Bedienungsanleitung des Motors entnommen werden. lKontrollieren Sie regelmaessig den Sitz der Schrauben. lDer Maeher ist stets sauber zu halten. Es ist zu vermeiden, dass sich das Maehgut unter dem Chassis sammelt. lNach dem maehen nicht mit dem auspuffrohr in Kontakt kommen, da sehr erhitzt. lPeriodisch muessen die Radachsen abmontiert werden und mit Petroleum abgerieben werden, dann vor Montage einölen. Im selben Sinne mit den Kugellagern der Raeder vorgehen und darauf achten die Kugellager einzufetten.

Mod. TOUCH-N-MOW (Beginn auf Seite 56)

SCHNEIDWERK (Beginn auf Seite 56) lMesserwerk regelmässig auf Schäden kontrollieren. lDen Rasenmäher durch einen Fachmann prüfen lassen wenn gegen harte Widerstande gestoßen ist lREINIGEN DES UNTEREN KASTENS Bei ausgeschaltetem und stillstehendem Gerät. - Anschlussrohr (24) an Wasserhahn am Kasten schliessen und Hahn aufstellen. - Motor starten (Messer dreht sich) und diesen einige Minuten laufen lassen. - Nach dem die Reinigungsarbeiten abgeschlossen wurden: Motor abschalten Wasserhahn schliessen und Rohr aus Gehäuseanschluss nehmen. lNach einer Lagerung der Rasenmähmaschine ist es empfehlenswert, den im Bild Y angegeben Kupplungspunkt zu schmieren, um die Federbelastung zu erleichtern. lAuswechseln des Messers (25): Schrauben (26) lösen. lKontrollieren Messerhalter (27), Kupplungsscheibe (28) der Hohlkeil (29) und die Scheiben (30) und wenn nötig ersetzen.

lBei der Montage achten Sie darauf daß der Hohlkeil (29) im Sitz des Wellen motors liegt und das Messer mit der Schneidkante im Drehsinn des Motors gesetzt wird. Der erforderliche Anzugdrehmoment der Messerbefestigungschraube (26) muss 5,34 Kpm (52,4 Nm) betragen. Sollten Sie Frangen haben, so wenden Sie sich an eine Fachwerksatt. ESPAÑA
