BRUKSANVISNING SS102 Vevor

Detta är originalinstruktionerna, vänligen läs alla instruktioner noggrant innan du använder produkten. VEVOR förbehåller sig en tydlig tolkning av vår användarmanual. Produktens utseende ska vara beroende av den produkt du mottagit. Vi ber om ursäkt för att vi inte kommer att informera dig igen om det finns några teknik- eller programuppdateringar för vår produkt.

	Varning – För att minska risken för skador måste använd läsa instruktionsmanualen noggrant.
	KORREKT AVFALLSHANTERINGDenna produkt omfattas av bestämmelserna i EU-direktiv 2012/19/EU. Symbolen som visar en överstruken soptunna indikerar att produkten kräver separat sophämtning inom Europeiska unionen. Detta gäller produkten och alla tillbel som är märkta med denna symbol. Produkter som är må som sådana får inte kasseras med vanligt hushållsavfall, måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater.
FCC-information	FCC-information:WARNING: Ändringar eller modifieringar som inte uttrycklig godkänts av den part som ansvarar för efterlevnaden kan upphäva användarens rätt att använda utrustningen!Denna enhet uppfyller del 15 i FCC-reglerna. Användning underkastad följande två villkor:1) Denna produkt kan orsaka skadliga störningar.2) Denna produkt måste acceptera alla mottagna störning inklusive störningar som kan orsaka oönskad drift.VARNING: Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av den part som ansvarar efterlevnaden kan ogiltigförklara användarens rätt att använda produkten.Obs! Denna produkt har testats och befunnits uppfylla gränserna för en digital enhet av klass B i enlighet med i FCC-reglerna. Dessa gränser är utformade för att ge rir skydd mot skadlig störning i en bostadsinstallation.Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om den inte installeras och anvä i enlighet med instruktionerna kan den orsaka skadliga störningar på radiokommunikation. Det finns dock ingen garanti för att störningar inte kommer att uppstå i en visinstallation. Om denna produkt orsakar skadliga störningar radio- eller tv-mottagning, vilket kan fastställas genom att stänga av och slå på produkten, uppmanas användaren försöka korrigera störningen med en eller flera av följande åtgärder.· Rikta om eller flytta mottagarantennen.· Öka avståndet mellan produkten och mottagaren.· Anslut produkten till ett uttag på en annan krets än de mottagaren är ansluten till.· Kontakta återförsäljaren eller en erfaren radio-/TV-teknike för hjälp.

GARANTI

Detta instrument garanteras vara fritt från defekter i material och utförande under en period av ett år. instrumentet befinns defekt inom ett år från leveransen datum och returneras till fabriken med transportkostnader förbetalt, kommer att repareras, justeras eller bytas ut utan kostnad till den ursprungliga köparen. Denna garanti täcker inte expanderbara föremål såsom batteri eller säkring. Om defekten har orsakats av felaktig användning eller onormala driftsförhållanden, debiteras reparationen med en nominell kostnad.

INTRODUKTION

Produkten är en kompakt 6000-punkts true-RMS autorange-mätare digital multimeter. Den är utformad för att mäta likström och växelström spänning, likström och växelström, resistans, kontinuitet, diod, kapacitans, frekvens, arbetscykel och temperatur. I

dessutom beröringsfri AC-spänningsdetektering och spänningsförande AC-ledning detektion finns också tillgänglig.

Mätaren har MAX MIN-registrering, datalagring, bakgrundsbelysning, indikation för låg batterinivå, indikation för överskridande av räckvidd, automatisk avstängning etc. Den är enkel att använda och är ett användbart testverktyg.

SÄKERHETSINFORMATION

Mätaren uppfyller mätkategori II (KAT II) 10 00V) och föroreningar Grad 2.

WARNING

För att undvika risk för elektriska stötar eller personskador, följ dessa riktlinjer:

• Använd inte mätaren om den är skadad. Innan du använder den Mätaren, inspektera höljet. Var särskilt uppmärksam på isoleringen runt kontakterna.
• Kontrollera testkablarna för skadad isolering eller exponerad metall. Kontrollera att testkablarna är kontinuabla. Byt ut skadade testkablar innan du använder mätaren.
• Använd inte mätaren om den fungerar onormalt. Skydd kan vara nedsatt. Om där osäker, lämna in mätaren på service.
• Använd inte mätaren i närheten av explosiv gas, ånga eller damm.
• Applicera inte mer än den nominella spänningen, som anges på mätaren, mella terminalerna eller mellan någon terminal och jord mark.
• Kontrollera mätarens funktion genom att mäta en känd spänning.
• Använd endast specificerade reservdelar vid service av mätaren delar.
• Var försiktig vid arbete med spänningar över 30 V AC rms, 42V AC-toppspänni eller 60V DC. Sådana spänningar utgör en stöt fara.
• Håll fingrarna bakom proberna när du använder dem fingerskydd på sonderna.
• Anslut den gemensamma testkabeln när du gör anslutningar innan du ansluter den spänningsförande testkabeln. När du kopplar bort testkablar, koppla först bort den spänningsförande testkabeln.
• Ta bort testkablarna från mätaren innan du öppnar batteriluckan eller höljet.
• Använd inte mätaren med batterilocket eller delar av höljet borttaget eller lossat
• För att undvika felaktiga avläsningar som kan leda till elektriska stötar eller

personskador, byt batteri så snart indikatorn för låg tänds visas.

batterinivå

• Använd inte mätaren på ett sätt som inte anges i denna manual, annars kan mätarens säkerhetsfunktioner försämras.
• Stäng av strömmen till kretsen innan du ansluter mätaren till kretsen när du mäter ström. Kom ihåg att seriekoppla mätaren med kretsen.
• Använd inte mätaren om din hand eller mätaren är våt.
• Rör inte någon bar ledare med handen eller huden, och jorda dig inte.

- Återstående hotbild:

När en ingångsterminal är ansluten till en farlig spänningskälla potential, bör det noteras att denna potential vid alla andra terminaler kan uppstå!

- KAT II – Mätkategori II är för mätningar som utförs på kretsar direkt anslutna 1 lågspänningsinstallationer. Exempel är mätningar på hushållsapparater, bärbara verktyg och liknande utrustning.

Använd inte mätaren för mätningar inom mätkategorierna III och IV.

Försiktighet

För att undvika eventuella skador på mätaren eller den utrustning som testas, följ dessa riktlinjer:

• Koppla bort strömmen till kretsen och urladda alla kondensatorer noggrant innan du testar resistans, kontinuitet, diod, kapacitans eller temperatur.
• Använd rätt terminaler, funktion och mätområde för dina mätningar.
• Kontrollera mätarens säkringar innan du mäter strömmen.
• Innan du vrider på vridknappen för att ändra funktion/område, ta bort testkablarna från kretsen som ska testas.

Symboler

	Växelström
	Likström
	Både växelström och likström
	Varning, risk för fara, se bruksanvisningen före användning.
	Varning, risk för elektrisk stöt.
	Jordterminal
	Säkring
	Överensstämmer med Europeiska unionens direktiv
	Utrustningen är heltäckande skyddad av dubbelisolering eller förstärkt isolering.

Läs alla säkerhetsvarningar och instruktioner. Underlåtenhet att följa varningarna och instruktionerna kan leda till elektrisk stöt, brand och/eller allvarliga skador.

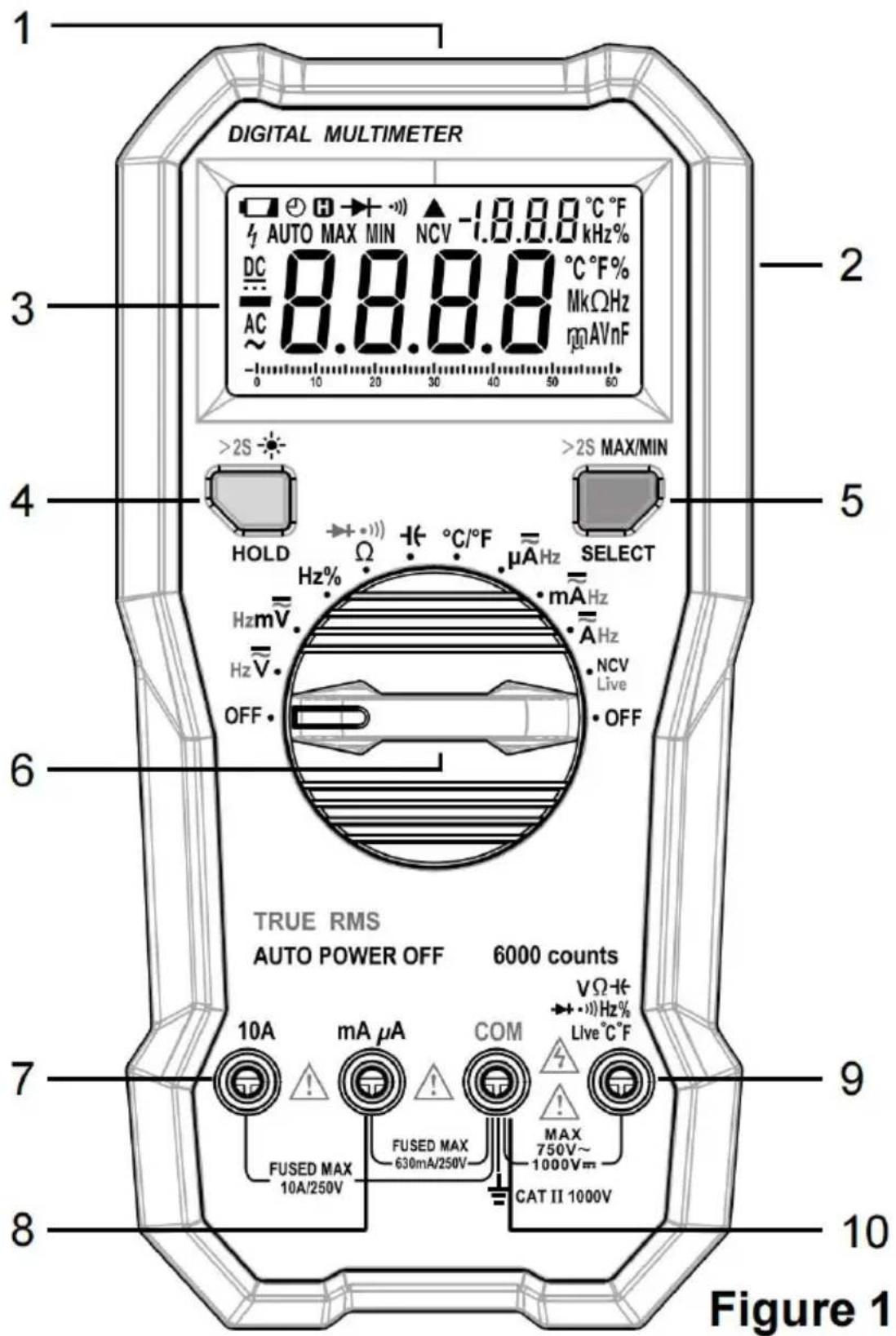

FRONT PANEL

DIGITAL MULTIMETER AUTO MAX MIN NCV -1.0.0.0 °C °F DC 8.8.8.8 °C °F% AC ~ mA/VnF >2S HOLD Hz% HzmV HzV OFF >2S MAX/MIN μA Hz SELECT mA Hz A Hz NCV Live OFF TRUE RMS AUTO POWER OFF 6000 counts 10A mA μA COM VΩ-Ik + -Hz% Live °C °F FUSED MAX 630mA/250V MAX 750V~ 10A/250V 1000V= CAT II 1000V Figure 1

1. NCV-sensor

2. Hölster

3. LCD-skärm

4. "HOLD" / "-"knappen

5. Kort tryck för att aktivera/avaktivera datalagring.

6. Långt tryck i mer än 2 sekunder för att slå på/av bakgrundsbelysningen.

Bakgrundsbelysningen släcks efter ungefär 60 sekunder.

1. "VÄLJ" / "MAX/MIN"-knappen

- Kort tryck för att växla mellan:

a. DC- och AC-spänningsfunktioner.
b. Likströms- och växelströmsfunktioner.
c. Resistans-, kontinuitets- och diodfunktioner.

d. Detektering av beröringsfri växelspänning och spänningsförande växelledningar funktioner.

- Långt tryck i mer än 2 sekunder för att öppna/avsluta MAX MIN-inspelningsläge I det här läget, tryck kort för att växla mellan de visade alternativen. avläsning mellan maximum och minimum.

1. Vridomkopplare

Används för att välja önskad funktion samt för att slå på på/av mätaren. När mätaren inte används, ställ in den här omkopplaren i AV-läge.

1. "10A"-terminal

Instickskontakt för den röda testkabeln för 600mA till 10A strömmätningar.

1. "mA μA"-terminal

Instickskontakt för den röda testledningen för <600mA ström mätningar.

1. Terminalen VΩ-16 → +·Hz% Live °C°F

Instickskontakt för den röda testledningen för detektering av spänning, resistans, kontinuitet, diod, frekvens, duty cycle, kapacitans och spänningsförande växelströmsledningar.

För temperaturmätningar är denna terminal avsedd för positiv kontakt på K-typ termoelement.

1. "COM"-terminalen

Instickskontakt för den svarta testledningen för spänning, ström, resistans, kontinuitet, diod, frekvens och drift. cykel och kapacitans.

För temperaturmätningar är denna terminal avsedd för negativ kontakt på K-typ

termoelement.

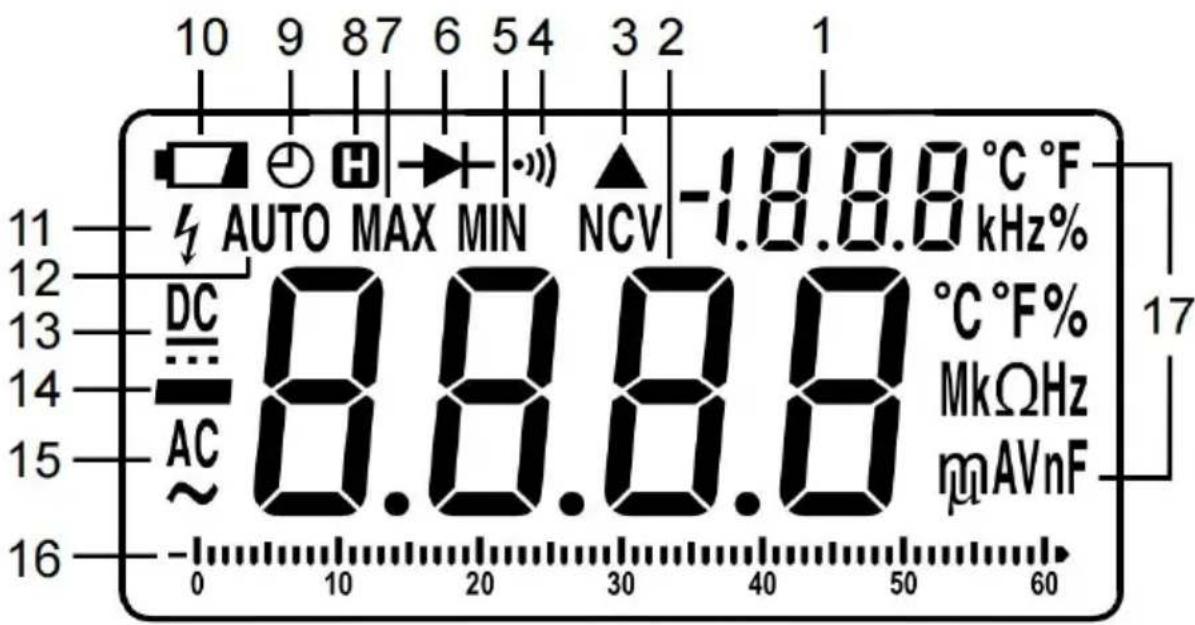

FÖRSTÅ DISPLAYEN

10 9 87 6 54 3 2 1 AUTO MAX MIN NCV -1.8.8.8 °C °F -1.8.8.8 kHz% DC AC ~ 8.8.8.8 °C °F% MkΩHz mAVnF 17 0 10 20 30 40 50 60

Figure 2

Förklaringar:

INGA.	Symbol	Beskrivning
1		Sekundär skärm
2		Primär skärm
3		Beröringsfri växelspänningsdetektering är vald.
4		Kontinuitetstest är valt.
5	MIN	Minsta avläsning visas.
6		Diodtest är valt
7	MAX	Den maximala avläsningen visas.
8		Datalagring är aktiverad.
9		Automatisk avstängning är aktiverad.
10		Batteriet är svagt och bör bytas ut omedelbart.
11	[0006]	Det absoluta värdet av den detekterade ingångsspänningen är >30V. Den här ikonen är avse att påminna dig om att var extremt försiktig när du mäter en farlig spänning
12		Automatisk rangordning
13	[0036]	Likström
14		-Negativt tecken
15		Växelström

16. Analogt stapeldiagram

Stapeldiagrammet längst ner på LCD-skärmen är en analog display. Längden på dess upplysta segment är proportionell mot det visade avläsning mitt på LCD-skärmen.

Stapeldiagrammet är som nålen på en analog mätare. Det har en överbelastningsindikator till höger och en negativ polaritet indikator

- till vänster.

Antalet upplysta segment anger det uppmätta värdet och är relativt till fullskalevärdet för det valda intervallet.

I 600V-området, till exempel, de största divisionerna på skalan

representerar 0, 100, 200, 300, 400, 500 respektive 600V. En ingång på -100V tänder det negativa tecknet, och de upplysta segmenten upp till 10 på skalan.

1 7. Enheter

mV, V	SpänningsenhetermV: Millivolt; V: Volt 1V^103 =mV
μA, mA, A	Enheter av strömpA: mikroamp; mA: Milliamp; A: Ampere 1A = ^mA 10 ^3106 μA
Ω, kΩ, MΩ	Enheter av resistansΩ: Ohm; k Ω: Kilohm; M Ω : Megahm 1M Q kΩ 10 10 Ω
nF, μF	Enheter för kapacitansnF: Nanofarad; μF: Microfarad 1μF = ^310 F
°C , °F	Temperaturenheter°C : Celsiusgrad; ° F: Fahrenheitgradf ( °F ) = 32 + 1,8 X c ( °C )
Hz, kHz , MH	FrekvensenheterHz: Hertz; kHz: Kilohertz MHz: Megahertz1 M Hz ^103 kHz = 10^6 Hz
%	Enhet för arbetscykel %: Procent

ALLMÄN SPECIFIKATION

Display: Primär display: 6000 räkningar

Sekundär display: 2000 räkningar

Indikering av negativ polaritet: Negativt tecken visas på displayen

Överområdesindikering: OL eller -OL visas på displayen

Samplingsfrekvens: Cirka 2 till 3 gånger/sek

IP-klass: IP 4 0

Temperaturkoefficient: 0,1 5 x (specificerad noggrannhet) /°C (<18°C

eller >28^

Driftsmiljö: Temperatur: 0°C till 40°C

Förvaringsmiljö: Temperatur: -10°C till 50 °C

Driftshöjd: 0 till 2000 meter

Batteri: 9V-batteri, 6F22 eller motsvarande, 1 styck

Indikation för låg batterinivå: visas på displayen

SPECIFICATION

Noggrannheten är specificerad för en period av ett år efter kalibrering och vid 18 °C till 28 °C, med en luftfuktighet < 75 % RF.

Noggrannhetsspecifikationer har formen av:

± [% av avläsning]+[antal minst signifikanta siffror])

Förutom de särskilt angivna områdena är noggrannheten specificerad från 5 % till 100 % av området.

Likspänning

Räckvidd	Upplösning	Noggrannhet
600 mV	0,1 mV	± (0,8 % + 5)
6 V	0,001V	± (0,5 % + 5)
60V	0,01V	± (0,8 % + 5)
600V	0,1V
10 00V	1V

Ingångsimpedans: Cirka 10MΩ

Max. tillåten ingångsspänning: 1000V DC

Notera:

1. I 600 mV-området kan den primära displayen visa en instabil avläsning före mätning. Detta är normalt och påverkar inte mätningarna.
2. När den uppmätta spänningen är ≥ 1000V, den inbyggda Summern piper. När spänningen är > 1010V, kommer primärströmmen att Displayen visar OL.
3. När den uppmätta spänningen är ≥80V tänds bakgrundsbelysningen upp

orange.

AC Spänning

Räckvidd	Upplösning	Noggrannhet
600 mV	0,1 mV	± (1,2 % + 5)
6V	0,001V
60V	0,01V
600V	0,1V
750V	1V

Ingångsimpedans : Cirka 10MQ

Max. tillåten ingångsspänning : 750V AC

Frekvensområde : 40 Hz till 1 kHz (Obs: Förutom sinusfrekvenser) vägsignal- oc triangulärvågsignalmätningar, noggrannhetsspecifikationer för växelspänningsmätningar gör det inte gäller signaler med frekvens >200Hz.)

Avläsning : Sann RMS

För frekvensmätningar som visas på sekundären displayen, insignalens amplitud bör vara > 100 mV.

Notera:

1. I 600 mV-området kan den primära displayen visa en instabil avläsning före mätning. Detta är normalt och påverkar inte mätningarna.
2. När den uppmätta spänningen är ≥750V, ljuder den inbyggda summern piper. När spänningen är >760V, visas den primära displayen visar OL.
3. När den uppmätta spänningen är ≥80V tänds bakgrundsbelysningen upp orange.

Likström

Räckvidd	Upplösning	Noggrannhet
600μA	0,1μA	± (1,2 % + 5)
6000μA	1μA
60mA	0,01mA
600mA	0,1mA
6A	0,001A	± (2,0 % + 7)
10A	0,01A

Överbelastningsskydd:

630mA/250V FAST-säkring för mA μA-terminalingångar 10A/250V

FAST-säkring för 10A-terminalingångar

Max. tillåten ingångsström:

mA μA-terminal: 600mA

10A-terminal: 10A (För ingångar >2A: varaktighet <10 sekunder, intervall >15 minuter)

Notera:

När den uppmätta strömmen är ≥ 10A, ljuder den inbyggda summern pip och bakgrundsbelysningen lyser orange. När den aktuella är >10,10A, visar den primära displayen OL.

AC -ström

Räckvidd	Upplösning	Noggrannhet
600μA	0,1μA	± (1,5 % + 5)
6000μA	1μA
60mA	0,01mA
600mA	0,1mA
6A	0,001A	± (2,5 % + 10)
10A	0,01A

Överbelastningsskydd:

630mA/250V FAST-säkring för mA μA-terminalingångar 10A/250V

FAST-säkring för 10A-terminalingångar

Max. tillåten ingångsström:

mA μA-terminal: 600mA

10A-terminal: 10A (För ingångar >2A: varaktighet <10 sekunder, intervall >15 minuter)

Frekvensområde: 40Hz till 1kHz (Obs: Förutom sinusfrekvenser) vågsignal- och triangulärvågsignalmätningar, noggrannhetsspecifikationer för växelströmsmätningar gör det inte gäller signaler med frekvens >200Hz.)

Avläsning: Sann RMS

För frekvensmätningar som visas på sekundären displayen, insignalens amplitud bör vara > 100 μA .

Obs : När den uppmätta strömmen är 10A, är den inbyggda summern piper och bakgrundsbelysningen lyser orange. När Om strömmen är >10,10A visar den primära displayen OL.

Motständ

Räckvidd	Upplösning	Noggrannhet
6 00Ω	0,1Ω	± (1,0 % + 5)
6 kΩ	0,001 kΩ
6 0 kΩ	0,01 kΩ
600 kΩ	0,1 kΩΩ
6 MΩ	0,001 MΩ	± (1,5 % + 5)
6 0MΩ	0,01 MΩ	± (3,0 % + 10)

Kontinuitet

Räckvidd	Beskrivning	Anmärkning
	Den inbyggda summern piper omresistansen är mindre än cirka 50 .Om resistansen är mellan 50 och 150kan summern pipa eller inte.Om resistansen är större än 150 piperinte summern.	Spänning i öppen krets cirka 2V

Diod

Räckvidd	Beskrivning	Anmärkning
	Den ungefärliga framåt Diodens spänningsfall kommer att visas.	Spänning i öppen krets: cirka 4

Kapacitans

Räckvidd	Upplösning	Noggrannhet
60nF	0,01nF	± (4,0 % + 10)
600nF	0,1nF
6μF	0,001μF
60μF	0,01μF
600μF	0,1μF	± (5,0 % + 20)
6mF	0,001 mF
60mF	0,01 mF
100mF	0,1 mF	± 10,0 %

Tull Cykel

Räckvidd	Upplösning	Noggrannhet
1 % till 99 %	0,1 %	1Hz till 10kHz: ± (2,0% + 7) >10kHz: ej specificerat

Ingångsspänning : 1V rms till 30V rms

Frekvens

Räckvidd	Upplösning	Noggrannhet
60Hz	0,01 Hz	± (1,0 % + 5)
600Hz	0,1 Hz
6kHz	0,001 kHz
60kHz	0,01 kHz
600 kHz	0,1 kHz
6MHz	0,001 MHz
60 MHz	0,01 MHz

Ingångsspänning : 1 V rms till 30 V rms

Temperatur

Räckvidd	Upplösning	Noggrannhet
-40 °C till 40 °C	1 °C	± 4 °C
40 °C till 1000 °C		± (1,0 % + 4 °C)
-40 °F till 104 °F	1 °F	± 2 °C
104 °F till 1832 °F		± (1,0 % + 7 °F)

Temperatursensor : Termoelement av K-typ

Notera:

1. Noggrannheten inkluderar inte termoelementets fel sond.

2. Noggrannhetsspecifikationerna förutsätter omgivningstemperatur förändringarna är stabila ner till ±1 °C. För omgivningstemperatur förändringar på ±5 °C, nominell noggrannhet gäller efter en timme.

3. Mätarens driftstemperatur måste vara mellan 18 °C och 28 °C ; annars mätnoggrannhet kommer inte att garanteras.
4. När den uppmätta temperaturen är högre än 1100 °C (1850 °F) visar display OL. När temperaturen är lägre än -50 °C (-58 °F), visas displayen visar -OL.

Tryck kort på HOLD-knappen en gång för att aktivera Data Hold. Den aktuella avläsningen är låst och symbolen H visas. För att avaktivera Da Hold, tryck kort på HOLD -knappen. igen. Symbolen H försvinner.

Obs : När vridomkopplaren är inställd på läget, HOLD-knappen är inaktiverad.

MAX MIN-inspelning

MAX MIN-inspelningsläget registrerar max- och minimivärden. När ingången understiger det registrerade minimivärdet eller överstiger det registrerade maximumvärdet registrerar mätaren det nya värdet.

För att registrera max- och minimivärden:

1. Ställ in mätaren på önskad funktion.
2. Tryck och håll MAX/MIN-knappen intryckt i mer än 2 sekunder för att gå in i MAX / MIN -inspelningsläget. Displayen visar maxvärdet och symbolen MAX först.
3. Tryck kort på MAX/MIN -knappen för att växla mellan max- och minimumvärde som visas.
4. För att avsluta MAX MIN-inspelningsläget, tryck och håll MAX/MIN-knappen intryckt i mer än 2 sekunder.

Obs :

1. Efter att ha gått in i MAX MIN-inspelningsläget visas symbolen AUTO försvinn och mätaren behåller sitt tidigare område miljö.

2. Om displayen visar OL betyder det att området är överskridet.

3. När vridomkopplaren är inställd på H - eller ^NCV Live placera, MAX/MIN - knappen är inaktiverad.

Mätning av lik- eller växelspänning

1. Anslut den svarta testkabeln till COM- terminalen och den röda testledningen till terminalen.
2. Ställ in vridknappen Hzm Hz eller .
3. Mätaren återställer sig till likspänningsfunktionen som standard. Symbolen visas.

För att utföra AC-spänningsmätningar, tryck kort på Tryck en gång på SELECT-knappen AC Symbolen visas.

1. Anslut testkablarna över kretsen som ska mätas.
2. Läs av den primära displayen. För DC-spänningsmätningar visas polariteten på den röda testkabelanslutningen. även. För AC-mätningar, den sekundära displayen visar insignalens frekvens.

Notera:

1. När den primära displayen visar OL betyder det att området är överskridet.
2. Om storleken på den spänning som ska mätas inte är känd i förväg, in vridknappen på första. Ändra sedan till efter behov för att visa högsta tillgängliga upplösning.
3. I det låga intervallet kan den primära displayen visa en instabil avläsn innan testkablarna ansluts till kretsen som ska mätas. Detta är normalt og påverkar inte mätningarna.
4. För att undvika elektriska stötar eller skador på mätaren, applicera inte en högre spänning än 750 V AC eller 1000 V DC mellan terminalerna.
5. Inom alla spänningsområden är mätarens ingångsimpedans cirka 10 M Ω . Denna belastningseffekt kan orsaka fel vid mätning i en

högresistanskrets. Felet kan ignoreras om impedansen för den mätta kretsen är 10 k Ω .

Mätning av likström eller växelström

1. Anslut den svarta testkabeln till COM-terminalen. Om Om strömmen som ska

mätas är <600mA, anslut den röda testkabeln leda till mA yA-terminalen; om den är ≥600mA (får inte överstiga 10A), anslut den röda testkabeln till 10A-terminalen istället.

1. Ställ in vridknappen på\\, m\\ or 10\\

Obs: Om den röda testkabeln är ansluten till 10A- terminalen måste

vridomkopplaren vara inställd på. Om den är ansluten till mA/ μA -

terminalen, ställ aldrig vridomkopplaren på Hz

1. Mätaren återställer sig till likströmsfunktionen som DC standard.

Symbolen visas.

För att utföra mätningar av växelström, tryck kort på SELECT- knappen en gång. Symbolen visas.

1. Stäng av strömmen till kretsen som ska mätas. Anslut sedan testkablarna i se med kretsen.
2. Slå på strömmen till kretsen.
3. Läs av den primära displayen. För likströmsmätningar visas polariteten på den röda testkabelanslutningen. även. För AC-mätningar, den sekundära displayen visar insignalens frekvens.

Notera:

Om strömstyrkan som ska mätas inte är känd i förväg, ställ in vridknappen på

först. Ändra sedan gradvis till eller efter behov för att visa högsta möjliga upplösning.

1. Anslut den svarta testkabeln till COM- terminalen och den röda testkabeln till VQ+H → -0Hz% terminal.

2. Ställ in vridknappen på ^ .

3. Mätaren återgår till resistansfunktionen som standard, med enheten MΩ som visas på displayen.

4. Anslut mätkablarna över motståndet som ska mätas.

5. Låt avläsningen stabiliseras och läs sedan av displayen.

Notera:

1. När ingångsterminalerna är öppna visar displayen OL som en indikation på överskridande av område.

2. Innan mätning, koppla bort all ström till kretsen som ska testas och urladda a kondensatorer ordentligt.

Kontinuitetstest

1. Anslut den svarta testsladden till COM- terminalen och den röda testsladden till terminalen.

2. Ställ in vridknappen på.

3. Mätaren återgår till resistansfunktionen som standard. Tryck kort på SELECT-knappen en gång, symbolen•visas.

4. Anslut testkablarna över kretsen som ska testas.

5. Om resistansavläsningen som visas på den primära displayen är mindr än cirka 50Ω, piper den inbyggda summern.

Obs: Koppla ur all ström till kretsen som ska testas och urladda alla kondensatorer ordentligt före testet.

Diodtest

1. Anslut den svarta testsladden till COM- terminalen och den röda testsladden till terminalen. V - H + 10Hz Live^^
2. Ställ in vridknappen på Ω.
3. Mätaren återställer sig till kapacitansfunktionen som standard. Tryck kort på SELECT -knappen en gång, symbole- visas.
4. Anslut den röda testkabeln till anoden på den diod som ska testas och den svarta testkabeln till katoden på dioden.
5. Primärdisplayen visar ungefärlig framåtriktning diodens spänningsfall. Om anslutningarna är omvända, det kommer att visa OL.

Obs: Koppla ur all ström till kretsen som ska testas och urladda alla kondensatordentligt före testet.

Mätning av kapacitans

Mätning av kapacitans

1. Anslut den svarta testsladden till COM-terminalen och den röda testsladden till terminalen.
2. Ställ in vridknappen på.
3. Anslut testkablarna över kondensatorn som ska mätas.

Obs: Den röda testkabeln är ansluten till anoden på kondensatorn, och den svarta är ansluten till katoden.

1. Låt avläsningen stabiliseras och läs sedan av den primära displayen.

Notera:

1. Innan mätning, koppla bort all ström till kretsen för att testas och urla alla kondensatorer noggrant.
2. För mätningar med hög kapacitans kan det ta några sekunder för att mätaren ska stabilisera avläsningarna.

Mätning av frekvens/ arbetscykel

1. Anslut den svarta testkabeln till COM- terminalen och den röda testsladden till VΩ-HF →+→Hz% Live°C°F terminalen.
2. Ställ in vridknappen på Hz%
3. Anslut testkablarna över kretsen som ska mätas.
4. Signalfrekvensen visas på den primära displayen medan arbetscykeln visas på den sekundära displayen.

Notera:

1. Insignalens frekvens bör vara högre än 1Hz.
2. Ingångsspänning: 1V rms till 30V rms. Ju högre frekvens av insignalen, desto högre erforderlig ingångsspänning.

Temperatur

Obs :

För att undvika eventuella skador på mätaren eller annan utrustning, kom ihåg at även om mätaren är klassad för -40 °C till 1000 °C och -40 °F till 1832 °F, är Termoelementet som medföljer mätaren är klassat för 250 °C.

K-typ termoelementet är inte professionellt och kan endast användas för icke-kritiska mätningar. För noggranna mätningar, använd ett professionellt termoelement.

1. Ställ in vridreglaget på °C/°F.
2. Anslut den negativa kontakten på termoelementet av K-typ till COM- terminaler och den positiva _O-H·················································· kontakten till terminal.
3. Anslut termoelementets avkänningsände till objektet att mätas.
4. Vänta tills termisk jämvikt uppnåtts mellan termoelementet sonden och objektet nås. Primärdisplayen visar temperaturen i Celsius medan den sekundära displayen visar temperaturen i Fahrenheit.

Kontaktlös AC-spänningsdetektering

1. Ställ in vridknappen på. Mätaren är som standard inställd på icke-kontaktfunktionen för detektering av växelspänning. Den primära displayen visar EF.

2. Flytta mätarens ovansida (där NCV-sensorn sitter, se figur 1) närmare det obje som ska testas. Mätaren kommer att indikera den detekterade elektriska fältstyrkan.

Det elektriska fältets styrka indikeras av primärfältet displayen, den orange bakgrundsbelysningens blinkningsfrekvens och pipfrekvensen för den inbyggda summern.

Primärdisplayen visar när en stark elektrisk ström fält detekteras, och för svaga fält. Det starkare Ju mer det elektriska fältet som detekteras, des snabbare blir blinkningshastigheten den orange bakgrundsbelysningen och summerns pipfrekvens.

Notera:

1. Detektionsområde: 90V till 750V Svarsfrekvens: 50Hz/60Hz
2. Mätarens indikation av elektrisk fältstyrka påverkas av storleken på växelspänningen hos ledaren under test, avståndet mellan mätaren och ledaren, ledarens isolering etc.
3. På grund av mätarens detektionsgräns kan en ledare under Testet kan vara spänningsförande även om mätaren inte indikera närvaron av ett elektriskt fält.
4. Kontrollera mätarens funktion genom att detektera en känd växelspänning. Använd inte mätaren om den fungerar onormalt.
5. För att undvika elektriska stötar, rör inte vid någon ledare med hand eller hud

Detektering av spänningsförande växelströmsledningar

1. Ställ in vridknappen på NCV
2. Tryck kort på SELECT -knappen tills visas.
3. Anslut den röda testsladden HLive^ terminalen och probspetsen på denna testsladd till uttaget eller den blottade ledningen under test. När en spänningsförande ledning upptäcks visas den sekundära displayen visas, den orange bakgrundsbelysningen blinkar och summern piper kontinuerligt.

Notera:

1. På grund av mätarens detektionsgräns kan en tråd under testning kan vara spänningsförande även om mätaren inte ger någon indikation.
2. Kontrollera mätarens funktion genom att detektera en känd växelspänning. Använd inte mätaren om den fungerar onormalt.
3. För att undvika elektriska stötar, rör inte vid någon ledare med hand hud.
4. För att undvika störningar, använd inte mätaren i en miljö med intensi- elektromagnetiskt fält.

Automatisk avstängning

Mätaren stängs av automatiskt om vridknappen inte är inställd. flyttas elle en knapp inte trycks in på 15 minuter. Tryckning en knapp eller vridning vridknappen återställer mätaren på efter att den stängts av automatiskt.

För att inaktivera automatisk avstängning, tryck och håll ner

SELECT-knappen knappen medan du vrider vridreglaget från OFF-läget till andra inställningar. Symbolen saknas på visa.

UNDERHÅLL

Förutom att byta batteri och säkringar, försök aldrig för att reparera eller serva mätaren.

Förvara mätaren på en torr plats när den inte används. förvara den i en miljö m intensiv elektromagnetisk fält.

Allmänt underhåll

Torka regelbundet av höljet med en fuktig trasa och lite milt rengöringsmedel. Använd inte slipmedel eller lösningsmedel.

Smuts eller fukt i terminalerna kan påverka avläsningarna. Rengör. terminaler enligt följande:

1. Ställ vridomkopplaren till AV och ta bort alla testdon. ledningar från mätaren.
2. Skaka ut eventuell smuts som kan finnas i terminalerna.
3. Blötlägg en ny bomullspinne med alkohol.
4. För runt provpinnen i varje terminal.

Obs : Om mätaren går sönder, kontrollera och byt ut (vid behov) batteri och säkringar och/eller läs igenom den här manualen för att verifiera korrekt användning av mätaren.

Batteri- och säkringsbyte

Varning

1. För att undvika felaktiga avläsningar som kan leda till risk för elektrisk eller personskada, byt ut batteriet så snart som batterinivån är låg

indikator visas.

1. För att förhindra skador eller personskador, installera endast specificera tuser.

2. Ta bort testkablarna och stäng av mätaren innan du öppnar batteriluck höljet.

För att byta batteri:

Ta bort hölstret och skruven på batterilocket. Skjut av batterilocket i pilens riktning på batterilocket. Byt ut det urladdade batteriet mot ett nytt av samma typ och se att polariteten är korrekt ansluten. Sätt tillbaka batterilocket, skruven och hölstret.

För att byta säkringarna:

Ta bort batteriluckan enligt beskrivningen ovan. Ta bort skruvarna på bakluckan och flytta bakluckan försiktigt åt sidan. Byt ut den trasiga säkringen mot en ny m samma märkvärde. Sätt tillbaka bakluckan och fäst den. alla skruvar. Sätt tillbaka

batteriluckan och hölstret.

Denna mätare använder två säkringar:

F1: 500mA/250V FAST-säkring, ∅ 5 x 20 mm

F2: 10A/250V FAST-säkring, ∅ 5x20mm

Accessories

TILLBEHÖR

Manuell: 1 styck

Testkabel: 1 par

K-typ termoelement: 1 styck

FÖRKLARING

1. Denna manual kan komma att ändras utan föregående meddelande.
2. Vårt företag tar inget annat ansvar för någon förlust.
3. Innehållet i denna manual kan inte användas som skäl för att använda mätare för alla specialapplikationer.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till Australien: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

UK

REP

YH CONSULTING LIMITED.
