BEDIENUNGSANLEITUNG SS102 Vevor
Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich das Recht vor, die Bedienungsanleitung klar und deutlich zu interpretieren. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder Software-Updates informieren.
 | Warnung: Um das Verletzungsrisiko zu verringern, mus der Benutzer die Bedienungsanleitung sorgfältig lesen. |
 | RICHTIGE ENTSORGUNGDieses Produkt unterliegt der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass dieses Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt. Dies gilt für das Produkt und alle mit dieser Symbol gekennzeichneten Zubehörteile. Entsprechend gekennzeichnete Produkte dürfen nicht im Hausmüll entsorgt werden, sondern müssen an einer Sammelstell für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. |
| FCC-Informationen | FCC-Informationen:VORSICHT: Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Konformität verantwortliche Partei genehmigt wurden, können zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Geräts führen!Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen Der Betrieb unterliegt den folgenden zwei Bedingungen 1) Dieses Produkt kann schädliche Störungen verursachen.2) Dieses Produkt muss alle empfangenen Störungen tolerieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.WARNUNG: Änderungen oder Modifikationen an diesen Produkt, die nicht ausdrücklich von der für die Konform verantwortlichen Partei genehmigt wurden, können zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Produkts führen.Hinweis: Dieses Produkt wurde getestet und entspricht Grenzwerten für digitale Geräte der Klasse B gemäß T15 der FCC-Bestimmungen. Diese Grenzwerte sollen einen angemessenen Schutz vor schädlichen Störungen bei der Installation in Wohngebieten bieten. Dieses Produkt erzeugt, verwendet und strahlt Hochfrequenzenergie ab. Bei unsachgemäßer Installation und Verwendung kann es zu Störungen des Funkverke kommen. Es besteht jedoch keine Garantie dafür, dass einer bestimmten Installation keine Störungen auftreten. Sollte dieses Produkt Störungen des Radio- oder Fernsehempfangs verursachen (was durch Ein- und Ausschalten des Produkts überprüft werden kann), wird dem Benutzer empfohlen, die Störungen durch eine od mehrere der folgenden Maßnahmen zu beheben. · Richten Sie die Empfangsantenne neu aus oder verlei Sie den Standort. · Vergrößern Sie den Abstand zwischen Produkt und Empfänger. · Schließen Sie das Produkt an eine Steckdose eines anderen Stromkreises an als den Empfänger. · Wenden Sie sich an den Händler oder einen erfahre Radio-/Fernsehtechniker, um Hilfe zu erhalten. |
GARANTIE
Für dieses Instrument wird die Fehlerfreiheit in Material und Verarbeitung für einen Zeitraum von einem Jahr garantiert. Wird das Gerät innerhalb eines Jahres nach Lieferdatum als defekt eingestuft und mit im Voraus bezahlten Transportkosten an das Werk zurückgesandt, wird es kostenlos repariert, angepasst oder an den ursprünglichen Käufer ersetzt. Diese Garantie deckt keine verschleißbaren Elemente wie Batterie oder Sicherung ab. Wenn der Defekt durch Missbrauch oder anormale Betriebsbedingungen verursacht wurde, wird für die Reparatur ein geringer Betrag in Rechnung gestellt.
EINFÜHRUNG
Das Produkt ist ein kompakter True-RMS-Automatik-Messwertgeber mit 6000 Zählungen Digitalmultimeter. Es ist für die Messung von Gleich- und Wechselspannung, Gleich- und Wechselstrom, Widerstand, Durchgang, Diode, Kapazität, Frequenz, Tastverhältnis und Temperatur ausgelegt.
Darüber hinaus sind berührungslose Wechselspannungserkennung und Erkennung stromführender Wechselstromleitungen ebenfalls verfügbar.
Das Messgerät verfügt über MAX-MIN-Aufzeichnung, Data Hold,
Hintergrundbeleuchtung, Anzeige für niedrigen Batteriestand,
Bereichsüberschreitungsanzeige, automatische Abschaltung usw. Es ist einfach zu bedienen und ein nützliches Testwerkzeug.
SICHERHEITSHINWEISE
Das Messgerät entspricht der Messkategorie II (KAT. II 1000V) und Verschmutzungsgrad 2.
WARNUNG
Um einen möglichen Stromschlag oder Verletzungen zu vermeiden, befolgen Sie diese Richtlinien:
- Benutzen Sie das Messgerät nicht, wenn es beschädigt ist. Bevor Sie das Messgerät verwenden, überprüfen Sie das Gehäuse. Achten Sie besonders auf die Isolierung um die Anschlüsse.
- Überprüfen Sie die Messleitungen auf beschädigte Isolierung oder freiliegendes Metall. Überprüfen Sie die Messleitungen auf Durchgang. Ersetzen Sie beschädigte Messleitungen, bevor Sie das Messgerät verwenden.
- Verwenden Sie das Messgerät nicht, wenn es nicht normal funktioniert. Der Schutz könnte beeinträchtigt sein. Lassen Sie das Messgerät im Zweifelsfall warten.
- Betreiben Sie das Messgerät nicht in der Nähe von explosiven Gasen, Dämpfen oder Staub.
- Legen Sie nicht mehr als die Nennspannung an, die auf dem Messgerät angegeben ist, zwischen den Anschlüssen oder zwischen einem beliebigen Anschluss und der Erde.
- Überprüfen Sie vor der Verwendung die Funktion des Messgeräts, indem Sie eine bekannte Spannung messen.
- Verwenden Sie bei der Wartung des Messgeräts nur die angegebenen Ersatzteile.
- Seien Sie vorsichtig beim Arbeiten mit Spannungen über 30 V Wechselstrom Effektivwert, 42 V Wechselstromspitze oder 60 V Gleichstrom. Solche Spannungen stellen eine Schockgefahr dar.
- Halten Sie beim Benutzen der Sonden Ihre Finger hinter dem Fingerschutz an den Sonden.
- Schließen Sie beim Herstellen von Verbindungen zuerst die gemeinsame Leitung an, bevor Sie die stromführende Messleitung anschließen. Wenn Sie die Prüfleitungen trennen, trennen Sie zuerst die stromführende Prüfleitung.
- Entfernen Sie die Messleitungen vom Messgerät, bevor Sie die Batterieabdeckung oder das Gehäuse öffnen.
- Betreiben Sie das Messgerät nicht, wenn die Batterieabdeckung oder Teile des Gehäuses entfernt oder gelöst sind.
- Um falsche Messwerte zu vermeiden, die zu einem möglichen Stromschlag oder Verletzungen führen könnten, ersetzen Sie die Batterie, sobald die Anzeige für niedrigen Batteriestand angezeigt wird.
- Verwenden Sie das Messgerät nicht auf eine Art und Weise, die nicht in diesem Handbuch angegeben ist, da sonst die Sicherheitsfunktionen des Messgeräts beeinträchtigt werden könnten.
- Schalten Sie bei Strommessungen den Stromkreis vor dem Anschluss des Messgeräts ab. Denken Sie daran, das Messgerät in Reihe mit dem Stromkreis zu schalten.
- Bedienen Sie das Messgerät nicht, wenn Ihre Hand oder das Messgerät nass ist.
- Berühren Sie keine blanken Leiter mit der Hand oder der Haut und erden Sie sich nicht. • Verbleibende Gefährdung:
Wenn ein Eingangsanschluss an ein gefährliches Potenzial angeschlossen wird, ist zu beachten, dass dieses Potenzial an allen anderen Klemmen anliegen kann und zu Beschädigungen führen kann!
- CAT II - Messkategorie II ist für Messungen an Stromkreisen vorgesehen, die direkt an Niederspannungsanlagen angeschlossen sind. Beispiele hierfür sind Messungen an Haushaltsgeräten, tragbaren Werkzeugen und ähnlichen Geräten. Verwenden Sie das Messgerät nicht für Messungen der Messkategorien III und IV.
Vorsicht
Um mögliche Schäden am Messgerät oder an der zu prüfenden Ausrüstung zu vermeiden, befolgen Sie diese Richtlinien:
- Trennen Sie die Stromzufuhr und entladen Sie alle Kondensatoren gründlich, bevor Sie Widerstand, Durchgang, Diode, Kapazität oder Temperatur prüfen.
- Verwenden Sie für Ihre Messungen die richtigen Anschlüsse, Funktionen und Bereiche.
- Überprüfen Sie vor der Strommessung die Sicherungen des Messgeräts.
- Bevor Sie den Drehschalter drehen, um die Funktion/den Bereich zu ändern, entfernen Sie die Prüfleitungen vom zu prüfenden Stromkreis.
Symbole
 | Wechselstrom |
 | Gleichstrom |
 | Sowohl Wechselstrom als auch Gleichstrom |
 | Vorsicht, Gefahrengefahr, vor Gebrauch die Bedienungsanleitung lese |
 | Vorsicht, Stromschlaggefahr. |
 | Erdungsanschluss |
 | Sicherung |
 | Entspricht den Richtlinien der Europäischen Union |
 | Das Gerät ist durchgehend durch eine doppelte Isolierung geschützt oder |
verstärkte Isolierung.
Lesen Sie alle Sicherheitshinweise und Anweisungen. Die Nichtbeachtung der Hinweise und Anweisungen kann zu Stromschlägen, Bränden und/oder schweren Verletzungen führen.

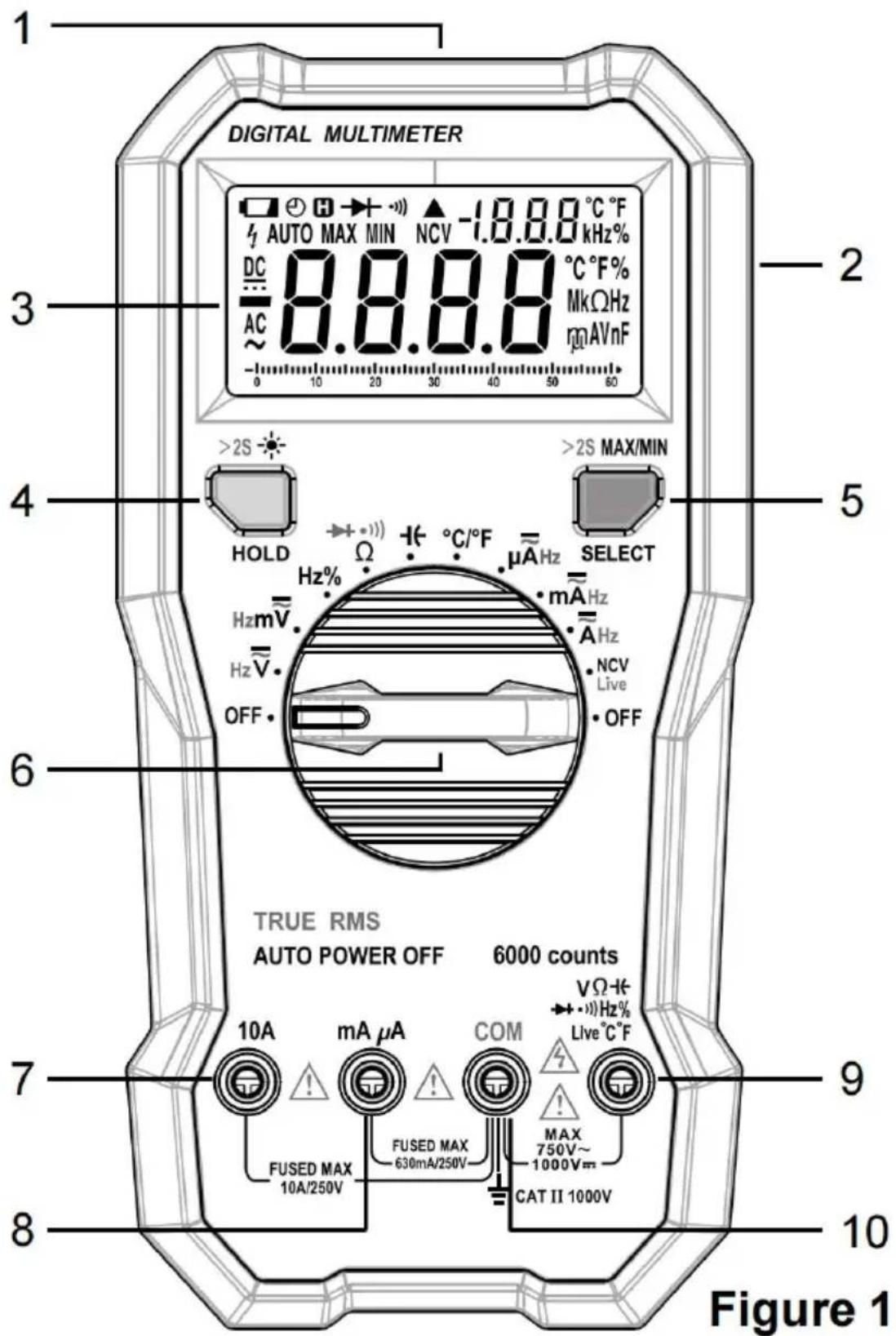

FRONTBLENDE
- NCV-Sensor
- Halfter
- LCD-Anzeige
- " HOLD " / * " Taste
- Kurz drücken, um Data Hold zu aktivieren/deaktivieren.
- Länger als 2 Sekunden gedrückt halten, um das Gerät ein-/auszuschalten Hintergrundbeleuchtung. Die Hintergrundbeleuchtung erlischt nach ca. 60 Sekunden.
- Taste „SELECT“ / „MAX/MIN“
- Kurz drücken, um zu wechseln zwischen:
a. Gleich- und Wechselspannungsfunktionen. b. Gleich- und Wechselstromfunktionen. c. Widerstands-, Durchgangs- und Diodenfunktionen. d. Berührungslose Erkennung von Wechselspannung und stromführenden Leitungen Funktionen. - Zum Ein-/Aussteigen länger als 2 Sekunden drücken MAX MIN-Aufnahmemodus.
In diesem Modus kurz drücken, um die angezeigte Messwert zwischen Maximum und Minimum.
- Drehschalter
Dient zum Auswählen der gewünschten Funktion sowie zum Einschalten Ein-/Ausschalten des Messgeräts.
Wenn das Messgerät nicht verwendet wird, stellen Sie diesen Schalter in die AUS-Position.
- Anschluss " 10A "
Steckverbinder für die rote Messleitung für 600mA bis 10A Strommessungen.
- Anschluss „mA μA“
Steckverbinder für die rote Messleitung für <600mA Strom Messungen.
- " VΩ-1(→+·)Hz% Live°C Terminal
Steckverbinder für die rote Prüfleitung für die Funktionen zur Erkennung von Spannung, Widerstand, Durchgang, Diode, Frequenz, Arbeitszyklus, Kapazität und stromführenden Wechselstromleitungen.
Bei Temperaturmessungen dient dieser Anschluss zur Pluspol des Thermoelements Typ K.
Steckverbinder für die schwarze Prüfleitung für Spannung, Strom, Widerstand, Durchgang, Diode, Frequenz, Einschaltdauer Zyklus und Kapazität.
Bei Temperaturmessungen dient dieser Anschluss zur Minusstecker des Thermoelements Typ K.

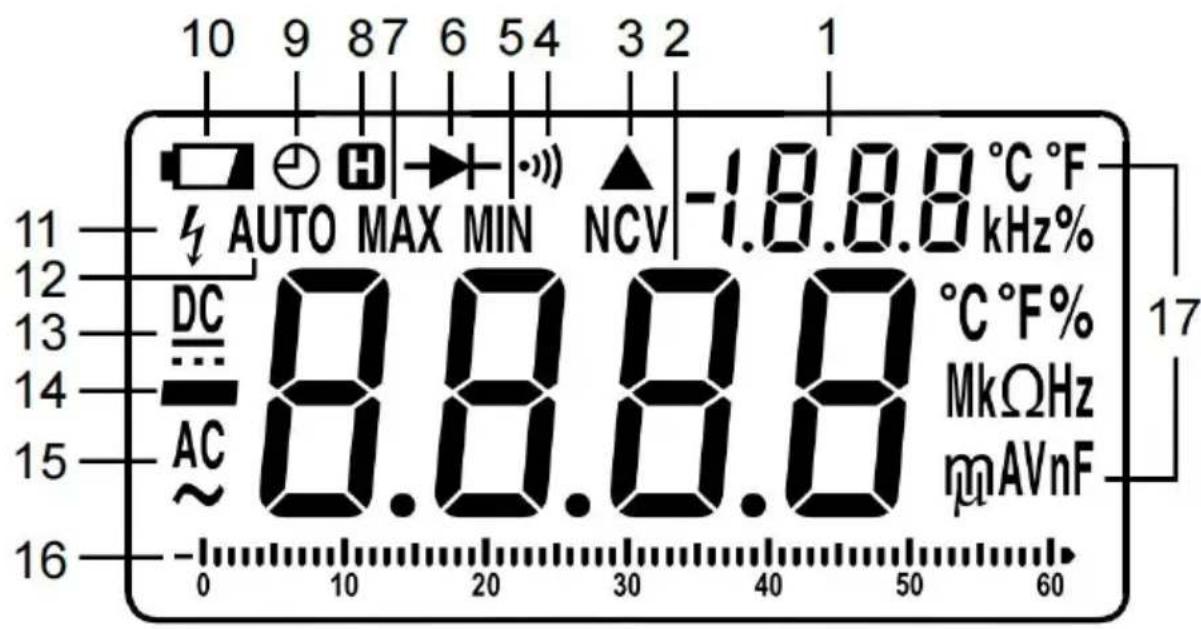

VERSTEHEN DES DISPLAYS
Figure 2
Erläuterungen:
| NEIN. | Symbol | Beschreibung |
| 1 | | Sekundäranzeige |
| 2 | | Primäre Anzeige |
| 3 |  | Es ist die berührungslose Wechselspannungserkennu ausgewählt. |
| 4 | •••) | Durchgangsprüfung ist ausgewählt. |
| 5 | MIN | Es wird der Mindestwert angezeigt. |
| 6 |  | Diodentest ist ausgewählt |
| 7 | .MAX | Es wird der Maximalwert angezeigt. |
| 8 |  | Datenhalten ist aktiviert. |
| 9 |  | Die automatische Abschaltung ist aktiviert. |
| 10 |  | Die Batterie ist schwach und sollte ersetzt werden sofort. |
| 11 | [470] | Der Absolutwert der erfassten Eingangsspannung ist >30V. Dieses Symbol soll Sie daran erinnern, Seien Sie äußerst vorsichtig beim Messen eines gefährliche Spannung. |
| 12 |  | Automatische Bereichswahl |
| 13 |  | Gleichstrom |
| 14 |  | -Negatives Vorzeichen |
| 15 |  | Wechselstrom |
16. Analoges Balkendiagramm
Das Balkendiagramm am unteren Rand des LCD-Displays ist eine analoge Anzeige. Die Länge der leuchtenden Segmente ist proportional zur angezeigten Anzeige in der Mitte des LCD.
Das Balkendiagramm ist wie die Nadel eines analogen Messgeräts. Es ha
eine Überlastungsanzeige auf der rechten Seite und eine negative
Polarität Indikator zu seiner Linken.
Die Anzahl der leuchtenden Segmente gibt den Messwert an und ist relat zum Skalenendwert des ausgewählten Bereichs.
Im 600V-Bereich beispielsweise sind die Hauptunterteilungen auf der Die Skala repräsentiert 0, 100, 200, 300, 400, 500 und 600V. Ein Eingang vor -100V leuchtet das Minuszeichen auf, und die leuchtenden Segmente bis zur 10 auf der Skala.
1 7 . Einheiten
| mV, V | SpannungseinheitenmV: Millivolt; V: Volt 1V = 3 mV |
| μA, mA, A | Einheiten der StromstärkeμA: Mikroamp; mA: Milliampere; A: Ampere 1A 3 mV = 10μA |
| Ω , kΩ , MΩ | WiderstandseinheitenΩ: Ohm; k Ω : Kiloohm; M Ω: Megaohm 1M QkΩ ‡0 10Ω |
| nF, μF | KapazitätseinheitennF: Nanofarad; μF: Mikrofarad 1μF = 3 10F |
| °C , °F | Temperatureinheiten°C : Grad Celsius; ° F: Grad Fahrenheit( °F ) = 32 + 1,8 X c ( °C ) |
| Hz, kHz , MH | FrequenzeinheitenHz: Hertz; kHz: Kilohertz MHz: Megahertz1 M Hz = ‡0k Hz = 10Hz |
| % | Einheit des Arbeitszyklus %: Prozent |
ALLGEMEINE SPEZIFIKATION
Anzeige: Primäranzeige: 6000 Zählimpulse
Sekundäranzeige: 2000 Zählwerte
Anzeige der negativen Polarität: Negatives Vorzeichen auf dem Display angezeigt
Bereichsüberschreitungsanzeige: OL oder -OL werden auf dem Display angezeigt
Abtastrate: Etwa 2 bis 3 Mal/Sekunde
IP-Grad: IP 4 0
Temperaturkoeffizient: 0,1 5 x (angegebene Genauigkeit) /°C (<18°C oder >28°C)
Betriebsumgebung: Temperatur: 0 °C bis 40 °C
Relative Luftfeuchtigkeit: <75%
Lagerumgebung: Temperatur: -10 °C bis 50 °C
Relative Luftfeuchtigkeit: <85%
Betriebshöhe: 0 bis 2000 Meter
Batterie: 9V Batterie, 6F22 oder gleichwertig, 1 Stück
Anzeige für niedrigen Batteriestand wird auf dem Display angezeigt
SPEZIFIKATION
Die Genauigkeit ist für einen Zeitraum von einem Jahr nach der Kalibrierung und bei 18 °C bis 28 °C und einer Luftfeuchtigkeit von < 75 % RH angegeben.
Genauigkeitsangaben erfolgen in folgender Form:
± [% des Messwerts]+[Anzahl der niederwertigsten Ziffern])
Außer in den speziell angegebenen Bereichen ist die Genauigkeit auf 5 % bis 100 % des Bereichs festgelegt.
Gleichspannung
| Reichweite | Auflösung | Genauigkeit |
| 6,00 mV | 0,1 mV | ± (0,8 % + 5) |
| 6 V | 0,001 V | ± (0,5 % + 5) |
| 6 0 V | 0,01 V | ± (0,8 % + 5) |
| 600 V | 0,1 V |
| 10,00 V | 1V |
Eingangsimpedanz: ca. 10 MΩ
Max. zulässige Eingangsspannung: 10,00 V DC
Notiz:
- Im 600-mV-Bereich kann die Primäranzeige vor der Messung instabile Messwerte zeigen. Dies ist normal und hat keinen Einfluss auf die Messungen.
- Wenn die gemessene Spannung ≥ 1000 V ist, ertönt der eingebaute Summer. Wenn die Spannung > 1010 V ist, wird im Primärdisplay OL angezeigt.
- Wenn die gemessene Spannung ≥ 80 V ist, leuchtet die Hintergrundbeleuchtung oben orange.
Klimaanlage Stromspannung
| Reichweite | Auflösung | Genauigkeit |
| 600 mV | 0,1 mV | ± (1,2 % + 5) |
| 6V | 0,001 V |
| 60 V | 0,01 V |
| 600 V | 0,1 V |
| 750 V | 1V |
Eingangsimpedanz: ca. 10 MΩ
Max. zulässige Eingangsspannung: 750 V AC
Frequenzbereich: 40 Hz bis 1 kHz (Hinweis: Außer für Sinuswellen- und Dreieckwellensignalmessungen gelten die Genauigkeitsspezifikationen für
Wechselspannungsmessungen nicht für Signale mit einer Frequenz > 200 Hz.)
Messwert: Echter Effektivwert
Für Frequenzmessungen auf der Sekundäranzeige sollte die Eingangssignalamplitude > 100 mV sein.
Notiz:
- Im 600-mV-Bereich kann die Primäranzeige vor der Messung instabile Messwerte zeigen. Dies ist normal und hat keinen Einfluss auf die Messungen.
- Wenn die gemessene Spannung ≥ 750 V ist, ertönt der eingebaute Summer. Wenn die Spannung > 760 V ist, zeigt die primäre Anzeige OL.
- Wenn die gemessene Spannung ≥ 80 V ist, leuchtet die Hintergrundbeleuchtung oben orange.
Gleichstrom
| Reichweite | Auflösung | Genauigkeit |
| 600μA | 0,1 μA | ± (1,2 % + 5) |
| 6000μA | 1μA |
| 60 mA | 0,01 mA |
| 600 mA | 0,1 mA |
| 6A | 0,001A | ± (2,0 % + 7) |
| 10A | 0,01 A |
Überlastschutz:
630 mA/250 V schnelle Sicherung für mA μA-Klemmeneingänge; 10 A/250 V schnelle Sicherung für 10 A-Klemmeneingänge
Max. zulässiger Eingangsstrom:
mA μA-Anschluss: 600 mA
10A-Anschluss: 10A (Für Eingänge >2A: Dauer <10 Sekunden, Intervall >15 Minuten)
Notiz:
Wenn der gemessene Strom ≥ 10A ist, ertönt der eingebaute Summer und die Hintergrundbeleuchtung leuchtet orange. Wenn der Strom >10,10 A ist, zeigt die Primäranzeige OL an.
Wechselstrom
| Reichweite | Auflösung | Genauigkeit |
| 600μA | 0,1 μA | ± (1,5 % + 5) |
| 6000μA | 1μA |
| 60 mA | 0,01 mA |
| 600 mA | 0,1 mA | |
| 6A | 0,001A | ± (2,5 % + 10) |
| 10A | 0,01 A |
Überlastschutz:
630 mA/250 V schnelle Sicherung für mA μA-Klemmeneingänge; 10 A/250 V schnelle Sicherung für 10 A-Klemmeneingänge
Max. zulässiger Eingangsstrom:
mA μA-Anschluss: 600 mA
10A-Anschluss: 10A (Für Eingänge >2A: Dauer <10 Sekunden, Intervall >15 Minuten)
Frequenzbereich: 40 Hz bis 1 kHz (Hinweis: Außer für Sinuswellen- und Dreieckwellensignalmessungen gelten die Genauigkeitsspezifikationen für Wechselstrommessungen nicht für Signale mit einer Frequenz >200 Hz).
Messwert: Echteffektivwert
Für Frequenzmessungen auf der Sekundärseite sollte die Eingangssignalamplitude > 100 μA betragen.
Hinweis: Wenn der gemessene Strom 10 A beträgt, ertönt der eingebaute Summer und die Hintergrundbeleuchtung leuchtet orange. Wenn der Strom >10,10 A beträgt, zeigt die Primäranzeige OL an.
Widerstand
| Reichweite | Auflösung | Genauigkeit |
| 6,00 Ω | 0,1 Ω | ± (1,0 % + 5) |
| 6 kΩ | 0,001 kΩ |
| 6 0 kΩ | 0,01 kΩ |
| 6,00 kΩ | 0,1 kΩ |
| 6 MΩ | 0,001 MΩ | ± (1,5 % + 5) |
| 6 0 MΩ | 0,01 MΩ | ± (3,0 % + 10) |
Durchgang
| Reichweite | Beschreibung | Bemerkung |
 | Der eingebaute Summer piept, wenn die Widerstand kleiner als etwa 50Ω ist.Wenn der Widerstand zwischen 50Ω150Ω liegt, kann es sein, dass der Summer piept, aber das muss nicht seiWenn der Widerstand mehr als 1,50Ω beträgt, piept der Summer nicht. | Leerlaufspannung:ca. 2V |
Diode
| Reichweite | Beschreibung | Bemerkung |
 | Die ca. VorwärtsSpannungsabfall der Diode wird angezeigt. | Leerlaufspannung: ca. 4 V |
Kapazität
| Reichweite | Auflösung | Genauigkeit |
| 60 nF | 0,01 nF | ± (4,0 % + 10) |
| 600 nF | 0,1 nF |
| 6μF | 0,001μF |
| 60μF | 0,01 μF |
| 600μF | 0,1 μF | ± (5,0 % + 20) |
| 6 mF | 0,001 mF |
| 60 mF | 0,01 mF | |
| 100 mF | 0,1 mF | ± 10,0 % |
Tastverhältnis
| Reichweite | Auflösung | Genauigkeit |
| 1 % bis 99 % | 0,1 % | 1 Hz bis 10 kHz: ± (2,0 % + >10 kHz: nicht angegeben |
Eingangsspannung: 1 V rms bis 30 V rms
Frequenz
| Reichweite | Auflösung | Genauigkeit |
| 60 Hz | 0,01 Hz | ± (1,0 % + 5) |
| 600 Hz | 0,1 Hz |
| 6 kHz | 0,001 kHz |
| 60 kHz | 0,01 kHz |
| 600 kHz | 0,1 kHz |
| 6 MHz | 0,001 MHz |
| 60 MHz | 0,01 MHz |
Eingangsspannung: 1 V rms bis 30 V rms
Temperatur
| Reichweite | Auflösung | Genauigkeit |
| -40 °C bis 40 °C | 1 °C | ± 4 °C |
| 40 °C bis 1000 °C | | ± (1,0 % + 4 °C ) |
| -40 °F bis 104 °F | 1 °F | ± 7 °F |
| 40 °C bis 950 °C | ± (1,0 % + 7 °F ) |
Temperatursensor: Thermoelement Typ K
Hinweis:
- Die Genauigkeit berücksichtigt nicht den Fehler der Thermoelementsonde.
- Genauigkeitsangaben setzen Umgebungstemperatur voraus. Änderungen sind bis auf ±1 °C stabil. Bei Umgebungstemperatur-Änderungen von ±5 °C gilt die Nenn-Genauigkeit nach einer Stunde.
- Die Betriebstemperatur des Messgeräts muss zwischen 18 °C und 28 °C liegen; ansonsten wird die Messgenauigkeit nicht garantiert.
- Wenn die gemessene Temperatur höher als 1100 °C (1850 °F) ist, zeigt das Display OL. Wenn die Temperatur unter -50 °C (-58 °F) liegt, zeigt die Anzeige -OL.
Drücken Sie einmal kurz die HOLD-Taste, um Data Hold zu aktivieren. Der aktuelle Messwert wird gesperrt und das Symbol H erscheint. Um Data Hold zu deaktivieren, drücken Sie kurz die HOLD-Taste. Das Symbol H verschwindet.
Hinweis: Wenn der Drehschalter auf die Position eingestellt ist, ist die HOLD-Taste deaktiviert.
MAX MIN Aufnahme
Der MAX-MIN-Aufzeichnungsmodus erfasst Maximal- und Minimalwerte. Wenn der Eingang den aufgezeichneten Minimalwert unterschreitet oder den aufgezeichneten Maximalwert überschreitet, zeichnet das Messgerät den neuen Wert auf.
So erfassen Sie Maximal- und Minimalwerte:
- Stellen Sie das Messgerät auf die gewünschte Funktion ein.
- Halten Sie die MAX/MIN-Taste länger als 2 Sekunden gedrückt, um in den MAX/MIN-Aufzeichnungsmodus zu wechseln. Das Display zeigt zuerst den Maximalwert und das Symbol MAX an.
- Drücken Sie kurz die MAX/MIN-Taste, um den angezeigten Messwert zwischen Maximum und Minimum umzuschalten.
- Um den MAX/MIN-Aufnahmemodus zu verlassen, halten Sie die MAX/MIN-Taste länger als 2 Sekunden gedrückt.
Notiz:
- Nach dem Aufrufen des MAX/MIN-Aufnahmemodus verschwindet das Symbol AUTO und das Messgerät behält seinen vorherigen Bereich bei der Einstellung.
- Wenn auf dem Display OL angezeigt wird, bedeutet dies eine Bereichsüberschreitung.
- Wenn der Drehschalter auf Hz % oder NCV Live Position eingestellt ist, ist die MAX/MIN-Taste deaktiviert.
Messen von Gleich- oder Wechselspannung
- Verbinden Sie die schwarze Messleitung mit dem COM-Anschluss und das rote Prüfkabel mit der Klemme.
- Stellen Sie den Drehschalter auf HzmV oder HzV.
- Das Messgerät ist standardmäßig auf Gleichspannungsfunktion eingestellt. Das Symbol DC wird angezeigt.
Um Wechselspannungsmessungen durchzuführen, drücken Sie kurz die SELECT-Taste. Das AC-Symbol erscheint.
- Schließen Sie die Prüfleitungen an den zu messenden Stromkreis an.
- Lesen Sie die Primäranzeige ab. Bei Gleichspannungsmessungen wird die Polarität des roten Messleitungsanschlusses angezeigt.
Bei Wechselstrommessungen zeigt die Sekundäranzeige die Frequenz des Eingangssignals.
Notiz:
- Wenn auf der Primäranzeige OL angezeigt wird, bedeutet dies eine Bereichsüberschreitung.
- Wenn die Höhe der zu messenden Spannung im Voraus nicht bekannt ist, stellen Sie den Drehschalter zunächst auf HzmV und ändern Sie ihn dann bei Bedarf auf HzV, um die höchste verfügbare Auflösung anzuzeigen.
Im niedrigen Bereich kann die Primäranzeige vor dem Anschließen der Prüfleitungen an den zu messenden Schaltkreis einen instabilen Messwert anzeigen. Dies ist normal und beeinträchtigt die Messungen nicht. Um einen Stromschlag oder eine Beschädigung des Messgeräts zu vermeiden, legen Sie zwischen den Anschlüssen keine Spannung an, die höher ist als 750 V Wechselstrom oder 1000 V Gleichstrom. Die Eingangsimpedanz des Messgeräts beträgt in jedem Spannungsbereich ca. 10 MΩ. Dieser Lasteffekt kann bei der Messung eines hochohmigen Schaltkreises zu Fehlern führen. Der Fehler kann ignoriert werden, wenn die Impedanz des gemessenen Schaltkreises 10 kΩ beträgt.
Messen von Gleich- oder Wechselstrom
- Schließen Sie die schwarze Messleitung an den COM-Anschluss an. Wenn der zu messende Strom <600mA ist, schließen Sie das rote Messkabel an den mA/μA-Anschluss an; wenn er ≥600mA ist (nicht überschreiten 10 A), schließen Sie stattdessen das rote Messkabel an den 10 A-Anschluss an.
- Stellen Sie den Drehschalter auf μA, mA oder 10A.
Hinweis: Wenn die rote Messleitung an den 10A-Anschluss angeschlossen ist, muss der Drehschalter auf 10A stehen. Wenn sie an den mA/μA-Anschluss angeschlossen ist, darf der Drehschalter keinesfalls auf 10A stehen.
- Das Messgerät ist standardmäßig auf Gleichstrom eingestellt. Das Symbol wird angezeigt.
Um Wechselstrommessungen durchzuführen, drücken Sie einmal kurz die Taste SELECT. Das Symbol erscheint.
- Schalten Sie den zu messenden Stromkreis aus. Schließen Sie dann die Messleitungen in Reihe an den Stromkreis an.
- Schalten Sie den Stromkreis ein.
- Lesen Sie die Primäranzeige ab. Bei Gleichstrommessungen wird die Polarität des roten Messleitungsanschlusses angezeigt. Bei Wechselstrommessungen zeigt die Sekundäranzeige die Frequenz des Eingangssignals.
Notiz:
Wenn die Höhe des zu messenden Stroms im Voraus nicht bekannt ist, stellen Sie den Drehschalter zunächst auf den höchsten Bereich und ändern Sie ihn dann schrittweise nach Bedarf, um die höchste verfügbare Auflösung anzuzeigen.
Widerstandsmessung
- Verbinden Sie die schwarze Messleitung mit dem COM-Anschluss und die rote Messleitung mit dem VΩ+Anschluss.
- Stellen Sie den Drehschalter auf den Widerstandsmessbereich.
- Das Messgerät ist standardmäßig auf die Widerstandsfunktion eingestellt und die Einheit MΩ wird auf dem Display angezeigt.
- Schließen Sie die Prüfleitungen an den zu messenden Widerstand an.
- Warten Sie, bis sich der Messwert stabilisiert hat, und lesen Sie dann die Anzeige ab.
Notiz:
- Wenn die Eingangsklemmen offen sind, zeigt das Display OL als Bereichsüberschreitungsanzeige an.
- Trennen Sie vor der Messung die gesamte Stromversorgung des zu testenden Schaltkreises und entladen Sie alle Kondensatoren gründlich.
Durchgangsprüfung
- Schließen Sie die schwarze Prüfleitung an den COM-Anschluss und die rote Prüfleitung an den Anschluss an.
- Stellen Sie den Drehschalter auf .
- Das Messgerät ist standardmäßig auf Widerstandsfunktion eingestellt. Drücken Sie einmal kurz die SELECT-Taste, das Symbol erscheint.
- Schließen Sie die Prüfleitungen an den zu prüfenden Schaltkreis an.
- Wenn der auf der Hauptanzeige angezeigte Widerstandswert weniger
als etwa 50 Ω beträgt, ertönt ein Signalton vom eingebauten Summer.
Hinweis: Trennen Sie vor dem Test die gesamte Stromversorgung des zu testenden Schaltkreises und entladen Sie alle Kondensatoren gründlich.
Diodentest
- Schließen Sie das schwarze Prüfkabel an den COM-Anschluss und das rote Prüfkabel an den Anschluss an.
- Stellen Sie den Drehschalter auf 2 .
- Das Messgerät ist standardmäßig auf Kapazitätsmessung eingestellt. Drücken Sie die SELECT-Taste einmal kurz, das Symbol wird angezeigt.
- Verbinden Sie die rote Prüfleitung mit der Anode der zu prüfenden Diode und die schwarze Prüfleitung mit der Kathode der Diode.
- Die Primäranzeige zeigt den ungefähren Vorwärts-Spannungsabfall der Diode. Bei vertauschten Anschlüssen wird OL angezeigt.
Spannungsabfall der Diode. Bei vertauschten Anschlüssen wird OL angezeigt.
Hinweis: Trennen Sie vor dem Test die gesamte Stromversorgung des zu testenden Schaltkreises und entladen Sie alle Kondensatoren gründlich.
Messen der Kapazität
Schließen Sie die schwarze Prüfleitung an den COM-Anschluss und die rote Prüfleitung an den Anschluss an.
- Schließen Sie die schwarze Prüfleitung an den COM-Anschluss und die rote Prüfleitung an den Anschluss an.
- Schließen Sie die Prüfleitungen an den zu messenden Kondensator an. Hinweis: Die rote Messleitung wird mit der Anode des Kondensators und die schwarze mit der Kathode verbunden.
- Schließen Sie die Prüfleitungen an den zu messenden Kondensator an. Hinweis: Die rote Messleitung wird mit der Anode des Kondensators verbunden, und die schwarze mit der Kathode.
- Warten Sie, bis sich der Messwert stabilisiert hat, und lesen Sie dann die Primäranzeige ab.
- Vor der Messung den Stromkreis vollständig trennen, um ihn zu testen, und alle Kondensatoren gründlich entladen.
- Bei Messungen hoher Kapazität kann es einige Sekunden dauern, bis das Messgerät die Messwerte stabilisiert hat.
Messen von Frequenz/Arbeitszyklus
- Schließen Sie die schwarze Prüfleitung an den COM-Anschluss an und das rote Prüfkabel an die Klemme an.
- Stellen Sie den Drehschalter auf Hz%.
- Schließen Sie die Prüfleitungen an den zu messenden Stromkreis an.
- Die Signalfrequenz wird auf dem Primärdisplay angezeigt, während der Arbeitszyklus auf der Sekundäranzeige erscheint.
Notiz:
- Die Frequenz des Eingangssignals sollte höher als 1 Hz sein.
- Eingangsspannung: 1V rms bis 30V rms. Je höher die Frequenz des Eingangssignals, desto höher ist die erforderliche Eingangsspannung.
Temperatur
Notiz:
Um mögliche Schäden am Messgerät oder anderen Geräten zu vermeiden, beachten Sie, dass das Messgerät zwar für -40°C bis 1000°C und -40°F bis 1832°F ausgelegt ist, das Typ-K-Thermoelement, das mit dem Messgerät mitgeliefert wird, jedoch nur für 250°C ausgelegt ist.
Das Thermoelement Typ K ist nicht professionell und kann nur für unkritische Messungen verwendet werden. Verwenden Sie für genaue Messungen ein professionelles Thermoelement.
- Stellen Sie den Drehschalter auf °C/°F.
- Schließen Sie den Minusstecker des Thermoelements Typ K an den COM-Anschluss und den Plus-Stecker an den VΩ+K/Hz%-Anschluss an.
- Verbinden Sie das Fühlerende des Thermoelements mit dem zu messenden Objekt.
- Warten Sie, bis das thermische Gleichgewicht zwischen der Thermoelementsonde und dem Objekt erreicht ist. Die primäre Anzeige zeigt die Temperatur in Celsius an, während die sekundäre Anzeige die Temperatur in Fahrenheit anzeigt.
Berührungslose Wechselspannungserkennung
- Stellen Sie den Drehschalter auf die Position für die berührungslose Wechselspannungserkennung. Das Messgerät ist standardmäßig auf die Kontakt-Wechselspannungserkennungsfunktion eingestellt. Die primäre Anzeige zeigt an.
Kontakt-AC-Spannungserkennungsfunktion. Die primäre Anzeige zeigt an.
- Bewegen Sie die Oberseite des Messgeräts (wo sich der NCV-Sensor befindet, siehe Abbildung 1) in die Nähe des zu prüfenden Objekts. Das Messgerät zeigt die erkannte elektrische Feldstärke an.
Die elektrische Feldstärke wird durch die primäre Anzeige, die Blinkfrequenz der orangefarbenen Hintergrundbeleuchtung und die Pieptonfrequenz des eingebauten Summers angegeben.
Pieptonfrequenz des eingebauten Summers.
Die Hauptanzeige zeigt -H an, wenn ein starkes elektrisches Feld erkannt wird, und für schwache Felder. Je stärker das erkannte elektrische Feld, desto schneller ist die Blinkfrequenz der orangefarbenen Hintergrundbeleuchtung und die Pieptonrate des Summers.
Notiz:
- Erkennungsbereich: 90 V bis 750 V Reaktionsfrequenz: 50 Hz/60 Hz
- Die Anzeige der elektrischen Feldstärke des Messgeräts wird beeinträchtigt durch die Größe der Wechselspannung des zu testenden Leiters, den Abstand zwischen dem Messgerät und dem Leiter, die Isolierung des Leiters usw.
- Aufgrund der Nachweisgrenze des Messgeräts kann ein zu testender Leiter unter Spannung stehen, auch wenn das Messgerät nicht auf das Vorhandensein eines elektrischen Feldes hinweist.
- Überprüfen Sie vor der Verwendung die Funktion des Messgeräts, indem Sie eine bekannte Wechselspannung testen. Verwenden Sie das Messgerät nicht, wenn es abnormal ist.
- Um einen elektrischen Schlag zu vermeiden, berühren Sie keine Leiter mit Hand oder Haut.
Erkennung stromführender Wechselstromleitungen
- Stellen Sie den Drehschalter auf .
- Drücken Sie kurz die SELECT-Taste, bis angezeigt wird.
- Verbinden Sie die rote Messleitung mit dem Terminal und die Sondenspitze dieser Prüfleitung an die Buchse oder den blanken Draht unter Test. Bei der Erkennung eines stromführenden Kabels zeigt die sekundäre Anzeige
NCV Life
an; die orangefarbene Hintergrundbeleuchtung blinkt und der Summer piept kontinuierlich.
Notiz:
- Aufgrund der Nachweisgrenze des Messgeräts kann ein zu prüfender Draht unter Spannung stehen, auch wenn das Messgerät keine Anzeige gibt.
- Überprüfen Sie vor der Verwendung die Funktion des Messgeräts, indem Sie bekannte Wechselspannung messen. Verwenden Sie das Messgerät nicht, wenn es abnormal ist.
- Um einen elektrischen Schlag zu vermeiden, berühren Sie keine Leiter mit Hand oder Haut.
- Um Störungen zu vermeiden, verwenden Sie das Messgerät nicht in einer Umgebung mit starkem elektromagnetischen Feld.
Automatische Abschaltung
Das Messgerät schaltet sich automatisch aus, wenn der Drehschalter nicht 15 Minuten lang bewegt oder eine Taste nicht gedrückt wird. Durch Drücken einer Taste oder durch Drehen des Drehschalters wird das Messgerät wieder eingeschaltet, nachdem es automatisch ausgeschaltet wurde.
Um die automatische Abschaltung zu deaktivieren, halten Sie die SELECT-Taste gedrückt, während Sie den Drehschalter von der Stellung OFF in die Stellung zu anderen Schalterstellungen drehen. Das Symbol ☑ fehlt in der Anzeige.
WARTUNG
Außer dem Austausch der Batterie und der Sicherungen, versuchen Sie niemals, das Messgerät zu reparieren oder zu warten.
Bewahren Sie das Messgerät an einem trockenen Ort auf, wenn es nicht verwendet wird. Bewahren Sie es nicht in einer Umgebung mit intensiven elektromagnetischen Feldern auf.
Allgemeine Wartung
Wischen Sie das Gehäuse regelmäßig mit einem feuchten Tuch und etwas
Lösungsmittel ab.
Schmutz oder Feuchtigkeit in den Anschlüssen können die Messwerte beeinträchtigen. Reinigen Sie die Anschlüsse wie folgt:
- Stellen Sie den Drehschalter auf OFF und entfernen Sie alle Testleitungen vom Messgerät.
- Schütteln Sie eventuell vorhandenen Schmutz aus den Anschlüssen.
- Tränken Sie einen neuen Tupfer mit Alkohol.
- Führen Sie den Tupfer in jedem Anschluss herum.
Hinweis: Wenn das Messgerät ausfällt, überprüfen und ersetzen Sie (falls erforderlich) die Batterie und die Sicherungen und/oder überprüfen Sie dieses Handbuch, um die ordnungsgemäße Verwendung des Messgeräts sicherzustellen.
Batterie- und Sicherungswechsel
Warnung
- Um falsche Messwerte zu vermeiden, die zu möglichem Stromschlag oder Verletzungen führen können, ersetzen Sie die Batterie, sobald die Batterie schwach ist.
Indikator wird angezeigt.
- Um Schäden oder Verletzungen zu vermeiden, installieren Sie nur tuse
- Entfernen Sie die Messleitungen und schalten Sie das Messgerät aus, bevor Sie die Batterieabdeckung oder das Gehäuse öffnen.
So ersetzen Sie die Batterie:
Entfernen Sie das Holster und die Schraube am Batteriefachdeckel. Schieben Sie den Batteriefachdeckel in Pfeilrichtung ab. Ersetzen Sie die leere Batterie durch eine neue des gleichen Typs und achten Sie dabei auf die richtige Polarität. Bringen Sie den Batteriefachdeckel, die Schraube und das Holster wieder an.
So ersetzen Sie die Sicherungen:
Entfernen Sie die Batterieabdeckung wie oben beschrieben. Entfernen Sie die Schrauben an der hinteren Abdeckung und schieben Sie die hintere Abdeckung vorsichtig zur Seite. Ersetzen Sie die durchgebrannte Sicherung durch eine neue
mit gleichem Nennwert. Bringen Sie die hintere Abdeckung wieder an und sichern Sie alle Schrauben. Bringen Sie die Batterieabdeckung und das Holster wieder an.
Dieses Messgerät verwendet zwei Sicherungen:
F1: 500 mA/250 V schnelle Sicherung, ∅ 5 x 20 mm
F2: 10A/250V Flinke Sicherung, ∅ 5x20mm
Zubehör
ZUBEHÖR
Handbuch: 1 Stück
Messleitung: 1 Paar
Thermoelement Typ K: 1 Stück
ERKLÄRUNG
- Dieses Handbuch kann ohne vorherige Ankündigung geändert werden.
- Unser Unternehmen übernimmt keine weitere Verantwortung für etwaige Verluste.
- Der Inhalt dieses Handbuchs kann nicht als Grund für die Verwendung des Messgeräts für jede spezielle Anwendung verwendet werden.
Hersteller: Shanghaimuxinmuyeyouxiangongsi
Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.
Importiert nach AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOO NSW 2122 Australien
Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anahe Place, Rancho Cucamonga, CA 91730
YH CONSULTING LIMITED.
