MANUAL DE USUARIO SS102 Vevor
Ambiente operativo: Temperatura: de 0 °C a 40 °C
Estas son las instrucciones originales; lea atentamente todas las instrucciones del manual antes de utilizarlo. VEVOR se reserva el derecho de interpretar su manual de usuario. La apariencia del producto depende del producto que haya recibido. Le rogamos que nos disculpe si no le informamos de nuevo si hay actualizaciones tecnológicas o de software en nuestro producto.
 | Advertencia: Para reducir el riesgo de lesiones, el usuario de leer atentamente el manual de instrucciones. |
 | ELIMINACIÓN CORRECTAEste producto está sujeto a la Directiva europea 2012/19/UE. símbolo de un contenedor de basura tachado indica que el producto requiere recogida selectiva en la Unión Europea. Es aplica al producto y a todos los accesorios marcados con es símbolo. Los productos marcados con este símbolo no puede desecharse con la basura doméstica normal, sino que deben llevarse a un punto limpio para el reciclaje de aparatos eléct electrónicos. |
| Información de la FCC | Información de la FCC:PRECAUCIÓN: ¡Los cambios o modificaciones no aprobados expresamente por la parte responsable del cumplimiento podr anular la autoridad del usuario para operar el equipo!Este dispositivo cumple con la Parte 15 de las Normas de la Su funcionamiento está sujeto a las dos condiciones siguiente 1) Este producto puede causar interferencias dañinas.2)Este producto debe aceptar cualquier interferencia recibida, incluida aquella que pueda provocar un funcionamiento no deseado.ADVERTENCIA: Los cambios o modificaciones a este product aprobados expresamente por la parte responsable del cumplimiento podrían anular la autoridad del usuario para ope el producto.Nota: Este producto ha sido probado y se ha comprobado qu cumple con los límites para un dispositivo digital de Clase B la Parte 15 de las Normas de la FCC. Estos límites están diseñados para brindar protección razonable contra interferenc dañinas en una instalación residencial.Este producto genera, utiliza y puede radiar energía de radiofrecuencia. Si no se instala y utiliza según las instrucció puede causar interferencias perjudiciales en las comunicacionepor radio. Sin embargo, no se garantiza que no se produzca interferencias en una instalación específica. Si este producto causa interferencias perjudiciales en la recepción de radio o televisión, lo cual puede determinarse encendiéndolo y apagándolo, se recomienda al usuario que intente corregir la interferencia mediante una o más de las siguientes medidas.· Reorientar o reubicar la antena receptora.· Aumentar la distancia entre el producto y el receptor.· Conecte el producto a una toma de corriente de un circuito diferente a aquel al que está conectado el receptor.· Consulte al distribuidor o a un técnico de radio/TV experim para obtener ayuda. |
GARANTÍA
Este instrumento está garantizado contra defectos de material y mano de obra por un período de un año. Cualquier instrumento que se encuentre defectuoso dentro de un año a partir de la fecha de entrega y que se devuelva a la fábrica con gastos de transporte prepagados, será reparado, ajustado o reemplazado sin cargo al comprador original. Esta garantía no cubre elementos expandibles como la batería o el fusible. Si el defecto ha sido causado por un mal uso o condiciones de funcionamiento anormales, la reparación se facturará a un costo nominal.
INTRODUCCIÓN
El producto es un medidor de rango automático compacto de verdadero valor eficaz de 6000 cuentas. Multímetro digital. Diseñado para medir voltaje de CC y CA, corriente continua y alterna, resistencia, continuidad, diodo, capacitancia, frecuencia, ciclo de trabajo y temperatura.
Además, también están disponibles la detección de voltaje de CA sin contacto y la detección de cable de CA activo.
El medidor cuenta con grabación de MAX MIN, retención de datos, luz de fondo, indicación de batería baja, indicación de fuera de rango, apagado automático, etc. Es fácil de operar y es una herramienta de prueba útil.
El medidor cumple con las categorías de medición II (CAT. II) 1000 V y grado de contaminación 2.
ADVERTENCIA
Para evitar posibles descargas eléctricas o lesiones personales, siga estas pautas:
- No utilice el medidor si está dañado. Antes de utilizar el medidor, inspeccione la caja. Preste especial atención al aislamiento que rodea los conectores.
- Inspeccione los cables de prueba para detectar si hay aislamiento dañado o metal expuesto. Verifique la continuidad de los cables de prueba. Reemplace los cables de prueba dañados antes de usar el medidor.
- No utilice el medidor si funciona de forma anormal. La protección puede estar dañada. En caso de duda, lleve el medidor a revisión.
- No opere el medidor cerca de gases, vapores o polvo.
- No aplique más voltaje que el nominal, como se marca en el medidor, entre terminales o entre cualquier terminal y conexión a tierra.
- Antes de usar, verifique el funcionamiento del medidor midiendo un voltaje conocido.
- Al realizar el mantenimiento del medidor, utilice únicamente los repuestos especificados.
- Tenga cuidado al trabajar con voltajes superiores a 30 V CA RMS, 42 V CA o 60 V CC. Estos voltajes representan un peligro de descarga.
- Al utilizar las sondas, mantenga los dedos detrás de los protectores de dedo de las sondas.
- Al realizar las conexiones, conecte el cable de prueba común antes de conectar el cable de prueba activo; al desconectar los cables de prueba, desconecte primero el cable de prueba activo.
- Retire los cables de prueba del medidor antes de abrir la tapa de la batería.
- No opere el medidor con la tapa de la batería o partes de la carcasa quitadas o flojas.
- Para evitar lecturas falsas que podrían provocar una posible descarga eléctrica o lesiones personales, reemplace la batería tan pronto como aparezca el indicador de batería baja.
batería baja aparece.
- No utilice el medidor de una manera no especificada en este manual, ya que las características de seguridad del medidor podrían verse afectadas. Al medir la corriente, desconecte la alimentación del circuito antes de conectar el multímetro. Recuerde conectar el multímetro en serie con el circuito.
- No opere el medidor si su mano o el medidor están mojados.
- No toque ningún conductor desnudo con las manos o la piel, y no se conecte a tierra.
- Peligro restante:
Cuando un terminal de entrada está conectado a una corriente peligrosa, debe notarse que este potencial puede aparecer en todos los demás terminales.
- CAT II - Categoría de medición II: se utiliza para mediciones realizadas en circuitos conectados directamente a instalaciones de baja tensión. Por ejemplo, mediciones en electrodomésticos, herramientas portátiles y equipos similares.
No utilice el medidor para realizar mediciones dentro de las categorías de medición III y IV.
Precaución
Para evitar posibles daños al medidor o al equipo bajo prueba, siga estas pautas:
- Desconecte la alimentación del circuito y descargue completamente todos los capacitores antes de probar la resistencia, la continuidad, el diodo, la capacitancia o la temperatura.
- Utilice los terminales, la función y el rango adecuados para sus mediciones.
- Antes de medir la corriente, verifique los fusibles del medidor.
- Antes de girar el interruptor giratorio para cambiar la función/rango, retire los cables de prueba del circuito bajo prueba.
Símbolos
| ~ | Corriente alterna |
| Corriente continua |
| Tanto corriente alterna como continua |
| Precaución, riesgo de peligro, consulte el manual de instrucciones a de usar. |
| Precaución, riesgo de descarga eléctrica. |
| Terminal de tierra |
| Fusible |
| Cumple con las directivas de la Unión Europea |
| El equipo está protegido en su totalidad por un doble aislamiento o aislamiento reforzado. |
Lea todas las advertencias de seguridad e instrucciones. No seguirlas puede provocar descargas eléctricas, incendios o lesiones graves.

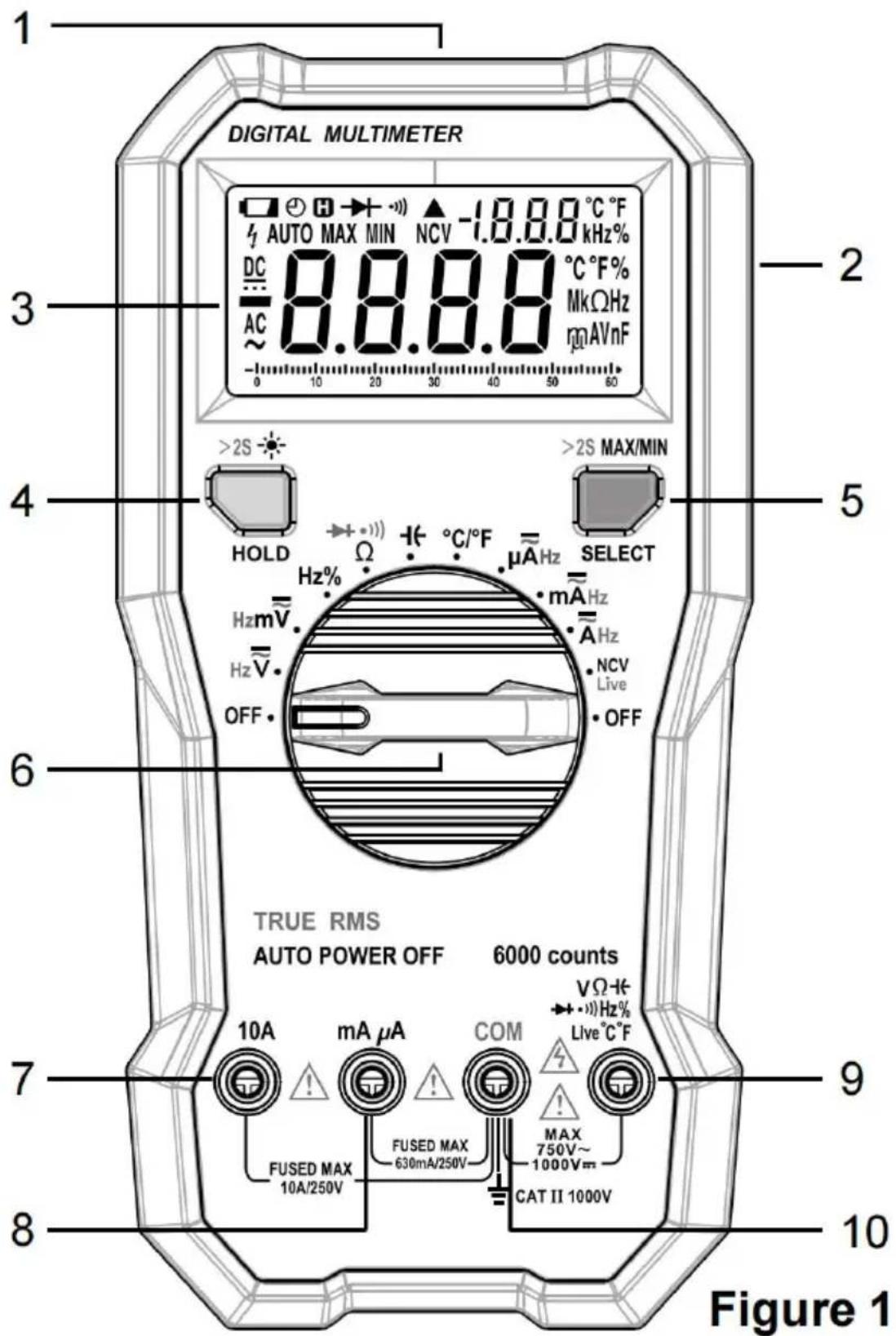

PANEL FRONTAL
- Sensor de velocidad de conducción nerviosa (NCV)
- Funda
3. Pantalla LCD
Botón "MANTENER" / "
- Presione brevemente para habilitar/deshabilitar la retención de datos.
- Mantenga pulsado durante más de 2 segundos para encender/apagar la luz de fondo. La luz de fondo se apaga después de aproximadamente 60 segundos.
5. Botón "SELECCIONAR" / "MÁX/MÍN"
- Pulse brevemente para cambiar entre:
a. Funciones de voltaje CC y CA. b. Funciones de corriente continua y alterna. c. Funciones de resistencia, continuidad y diodo. d. Detección de voltaje de CA sin contacto y de cables de CA activos funciones
- Mantenga pulsado durante más de 2 segundos para entrar/salir del modo de grabación MAX MIN.
En este modo, presione brevemente para cambiar la información mostrada. lectura entre máximo y mínimo.
6. Interruptor giratorio
Se utiliza para seleccionar la función deseada, así como para girar Encender/apagar el medidor.
Cuando el medidor no esté en uso, coloque este interruptor en la posición Posición OFF.
7. Terminal "10A"
Conector enchufable para el cable de prueba rojo de 600 mA a 10 A medicione actuales.
8. Terminal " mA μA "
Conector enchufable para el cable de prueba rojo para corriente <600 mA mediciones.
9. Terminal "Live"
Conector enchufable para el cable de prueba rojo para funciones de detección de voltaje, resistencia, continuidad, diodo, frecuencia, ciclo de trabajo, capacitancia y cable de CA activo.
Para mediciones de temperatura, este terminal es para el enchufe positivo del termopar tipo K.
Conector enchufable para el cable de prueba negro para voltaje, corriente, resistencia, continuidad, diodo, frecuencia y ciclo de trabajo y capacitancia.
Para mediciones de temperatura, este terminal es para el enchufe negativo del termopar tipo K.

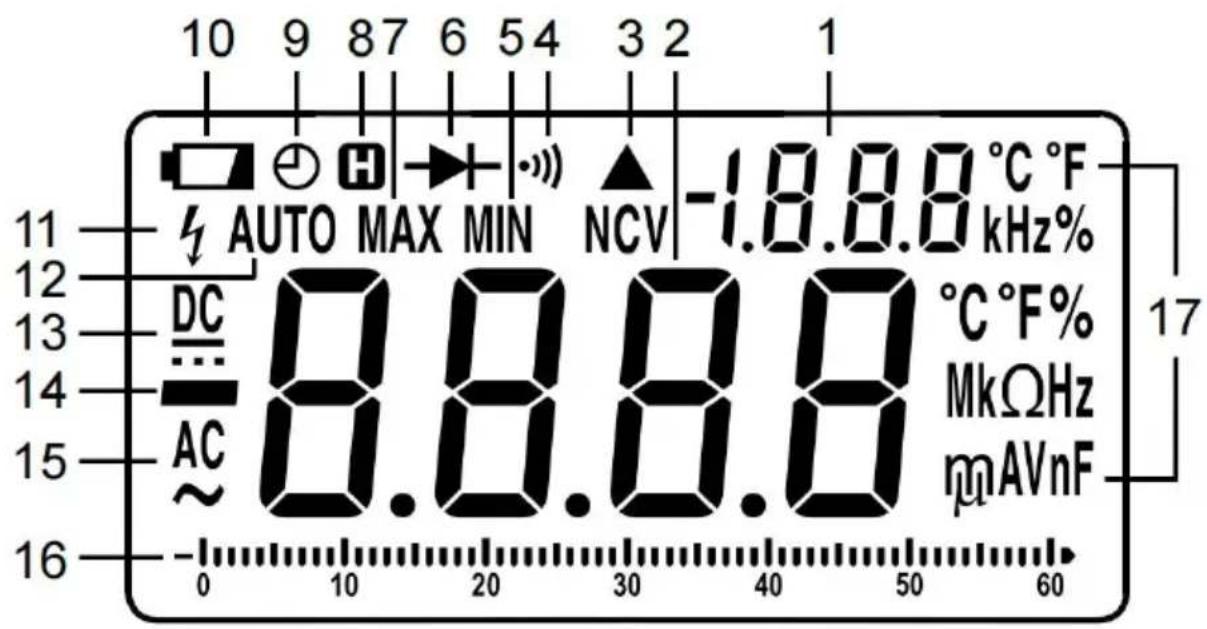

COMPRENDER LA PANTALLA
Figura 2
Explicaciones:
| NO. | Símbolo | Descripción |
| 1 | | Pantalla secundaria |
| 2 | | Pantalla principal |
| 3 |  | Se selecciona la detección de voltaje de CA sin contacto. |
| 4 |  | Se selecciona la prueba de continuidad. |
| 5 | MIN | Se muestra la lectura mínima. |
| 6 |  | Se ha seleccionado la prueba de diodo |
| 7 | .MAX | Se muestra la lectura máxima. |
| 8 |  | La retención de datos está habilitada. |
| 9 |  | El apagado automático está habilitado. |
| 10 |  | La batería está baja y debe reemplazarse inmediatamente. |
| 11 | | El valor absoluto del voltaje de entrada detectado es >30 V. Este icono tiene como objetivo recordarle Tenga mucho cuidado al medir un voltaje peligroso |
| 12 | | Rango automático |
| 1 3 |  | Corriente continua |
| 1 4 |  | -Signo negativo |
| 1 5 |  | Corriente alterna |
16. Gráfico de barras analógico
El gráfico de barras en la parte inferior de la pantalla LCD es una pantalla analógica. La longitud de sus segmentos iluminados es proporcional a la información mostrada. Leyendo en el centro de la pantalla LCD.
El gráfico de barras es como la aguja de un medidor analógico. Tiene un indicador de sobrecarga a su derecha y una polaridad negativa
indicador a su izquierda.
El número de segmentos iluminados indica el valor medido y es relativo al valor de escala completa del rango seleccionado.
En el rango de 600 V, por ejemplo, las divisiones principales en la escala representan 0, 100, 200, 300, 400, 500 y 600 V, respectivamente.
Una entrada de -100 V ilumina el signo negativo y los segmentos iluminados hasta el 10 en la escala.
1 7 . Unidades
| mV, V | Unidades de voltajemV: milivoltios; V: Voltio 1V = 3 mV |
| μA, mA, A | Unidades de corrienteμA: Microamperio; mA: miliamperios; A: Amperio 1A 3 =mΩ=10 6 μA |
| Ω, kΩ, MΩ | Unidades de resistenciaΩ : Ohmios; k Ω : Kilohmio; M Ω : Megaohmio 1M 3 Ω=10 6 Ω |
| nF, μF | Unidades de capacitancianF: nanofaradio; μF: Microfaradio 1 μF = 3 nB |
| °C , °F | Unidades de temperatura°C : grado Celsius; ° F: grado Fahrenheit( °F ) = 32 + 1,8 X c ( °C ) |
| Hz, kHz , MH | Unidades de frecuenciaHz: hercios; kHz: kilohercios MHz: Megahercios1 MHz = 103 kHz = 10 6 Hz |
| % | Unidad de ciclo de trabajo %: Porcentaje |
ESPECIFICACIÓN GENERAL
Pantalla: Pantalla principal: 6000 cuentas
Pantalla secundaria: 2000 cuentas
Indicación de polaridad negativa: Signo negativo mostrado en la pantalla
Indicación de fuera de rango: OL o -OL se muestra en la pantalla
Frecuencia de muestreo: aproximadamente 2 a 3 veces/seg.
Grado de IP: IP 4 0
Coeficiente de temperatura: 0,15 x (precisión especificada) /°C (<18°C o >28°C)
Entorno de funcionamiento: Temperatura: 0 °C a 40 °C
Humedad relativa: <75%
Entorno de almacenamiento: Temperatura: -10 °C a 50 °C
Humedad relativa: <85%
Altitud de funcionamiento: 0 a 2000 metros
Batería: batería de 9 V, 6F22 o equivalente, 1 pieza
Indicación de batería baja se muestra en la pantalla
ESPECIFICACIÓN
La precisión se especifica por un período de un año después de la calibración y entre 18 °C y 28 °C, con una humedad < 75 % HR.
Las especificaciones de precisión toman la forma:
± [% de lectura]+[número de dígitos menos significativos])
Excepto los rangos especificados especialmente, la precisión se especifica del 5 % al 100 % del rango.
Voltaje de CC
| Rango | Resolución | Exactitud |
| 600 mV | 0,1 mV | ± (0,8% + 5) |
| 6 voltios | 0,001 V | ± (0,5% + 5) |
| 6 0 V | 0,01 V | ± (0,8% + 5) |
| 600 V | 0,1 V |
| 10 00 V | 1 V |
Impedancia de entrada: aproximadamente 10 MΩ
Voltaje de entrada máximo permitido: 1000 V CC
Nota:
- En el rango de 600 mV, la pantalla principal puede mostrar una lectura inestable antes de la medición. Esto es normal y no afecta las mediciones.
- Cuando el voltaje medido es ≥ 1000 V, el zumbador incorporado emite un pitido. Cuando el voltaje es > 1010 V, la pantalla principal muestra
- Cuando el voltaje medido es ≥80 V, la luz de fondo se enciende.
Voltaje de CA
| Rango | Resolución | Exactitud |
| 600 mV | 0,1 mV | ± (1,2% + 5) |
| 6 V | 0,001 V |
| 60 V | 0,01 V |
| 600 V | 0,1 V |
| 750 V | 1 V |
Impedancia de entrada: aproximadamente 10 MΩ
Voltaje de entrada máximo permitido: 750 V CA
Rango de frecuencia: 40 Hz a 1 kHz (Nota: excepto sinusoidal) Mediciones de señales de onda y señales de onda triangular, las especificaciones de precisión para mediciones de voltaje de CA no se aplican a señales con frecuencia >200 Hz.
Lectura: verdadero valor eficaz
Para las mediciones de frecuencia que se muestran en la pantalla secundaria, la amplitud de la señal de entrada debe ser > 100 mV.
Nota:
- En el rango de 600 mV, la pantalla principal puede mostrar una lectura inestable antes de la medición. Esto es normal y no afecta las mediciones.
- Cuando el voltaje medido es ≥750 V, el zumbador incorporado emite pitidos. Cuando el voltaje es >760 V, la pantalla principal muestra OL.
- Cuando el voltaje medido es ≥80 V, la luz de fondo se enciende. Arriba nara
Corriente continua
| Rango | Resolución | Exactitud |
| 600μA | 0,1 μA | ± (1,2% + 5) |
| 6000μA | 1μA |
| 60 mA | 0,01 mA |
| 600 mA | 0,1 mA |
| 6A | 0,001 A | ± (2,0% + 7) |
| 10A | 0,01 A |
Protección contra sobrecarga:
Fusible RÁPIDO de 630 mA/250 V para entradas de terminal mA μA
Fusible RÁPIDO de 10 A/250 V para entradas de terminal de 10 A
Corriente de entrada máxima admisible:
Terminal mA μA: 600 mA
Terminal 10A: 10A (Para entradas >2A: duración <10 segundos, intervalo > 15 minutos)
Nota:
Cuando la corriente medida es ≥ 10 A, el zumbador incorporado emite un pitido y la luz de fondo se ilumina en naranja. Cuando la corriente es >10,10 A, la pantalla principal muestra OL.
Corriente alterna
| Rango | Resolución | Exactitud |
| 600μA | 0,1 μA | ± (1,5% + 5) |
| 6000μA | 1μA |
| 60 mA | 0,01 mA |
| 600 mA | 0,1 mA |
| 6A | 0,001 A | ± (2,5% + 10) |
| 10A | 0,01 A |
Protección contra sobrecarga:
Fusible RÁPIDO de 630 mA/250 V para entradas de terminal mA μA
Fusible RÁPIDO de 10 A/250 V para entradas de terminal de 10 A
Corriente de entrada máxima admisible:
Terminal mA μA: 600 mA
Terminal 10A: 10A (Para entradas >2A: duración <10 segundos, intervalo > 15 minutos)
Rango de frecuencia: 40 Hz a 1 kHz (Nota: excepto sinusoidal)
Mediciones de señales de onda y señales de onda triangular, las especificaciones de precisión para mediciones de corriente CA no se aplican a señales con frecuencia >200 Hz.
Para las mediciones de frecuencia que se muestran en la pantalla secundaria, la amplitud de la señal de entrada debe ser > 100 μA
Nota: Cuando la corriente medida es de 10 A, el sensor incorporado... zumbador suena y la luz de fondo se ilumina en naranja. Cuando la corriente es >10,10 A, la pantalla principal muestra OL.
Resistencia
| Rango | Resolución | Exactitud |
| 600 Ω | 0,1 Ω | ± (1,0 % + 5) |
| 6 kΩ | 0,001 kΩ |
| 60 kΩ | 0,01 kΩ |
| 600 kΩ | 0,1 kΩ |
| 6 MΩ | 0,001 MΩ | ± (1,5 % + 5) |
| 60 MΩ | 0,01 MΩ | ± (3,0 % + 10) |
Continuidad
| Rango | Descripción | Observación |
| •111) | El zumbador incorporado emitirá un pitido La resistencia es menor que aproximadamente 50Ω .Si la resistencia está entre 5 0 Ω y 1 5 zumbador puede sonar o no.Si la resistencia es mayor a 150 , el zumbador no sonará. | Voltaje de circuito abierto: alrededor de 2 V |
Diodo
| Rango | Descripción | Observación |
| El aprox. Adelante Se mostrará caída de tensión del diodo. | Voltaje de circuito abierto: alrededor de 4 V |
Capacidad
| Rango | Resolución | Exactitud |
| 60 nF | 0,01 nF | ± (4,0% + 10) |
| 600 nF | 0,1 nF |
| 6 μF | 0,001 μF |
| 60 μF | 0,01 μF |
| 600 μF | 0,1 μF | ± (5,0% + 20) |
| 6 mF | 0,001 mF |
| 60 mF | 0,01 mF |
| 100 mF | 0,1 mF | ± 10,0% |
Deber Ciclo
| Rango | Resolución | Exactitud |
| 1% a 99% | 0,1% | 1 Hz a 10 kHz: ± (2,0 % + 7 >10 kHz: no especificado |
Voltaje de entrada: 1 V rms a 30 V rms
Frecuencia
| Rango | Resolución | Exactitud |
| 60 Hz | 0,01 Hz | ± (1,0% + 5) |
| 600 Hz | 0,1 Hz |
| 6 kHz | 0,001 kHz |
| 60 kHz | 0,01 kHz |
| 600 kHz | 0,1 kHz |
| 6 MHz | 0,001 MHz |
| 60 MHz | 0,01 MHz |
Voltaje de entrada: 1 V rms a 30 V rms
Temperatura
| Rango | Resolución | Exactitud |
| -40 °C a 40 °C | 1 °C | ± 4 °C |
| 40 °C a 1000 °C | ± (1,0 % + 4 °C) |
| -40 °F a 104 °F | 1 °F | ± 7 °F |
Sensor de temperatura: termopar tipo K
Nota:
- La precisión no incluye el error del termopar.
- Las especificaciones de precisión asumen temperatura ambiente estable a ±1 °C. Para cambios de temperatura ambiente de ±5 °C, la precisión nominal se aplica después de una hora.
- La temperatura de funcionamiento del medidor debe estar entre 18 °C y 28 °C; de lo contrario, no se garantizará la precisión de la medición.
- Cuando la temperatura medida sea superior a 1100 °C (1850 °F), la pantalla muestra OL. Cuando la temperatura sea inferior a -50 °C (-58 °F), la pantalla muestra -OL.
Presione brevemente el botón HOLD una vez para activar la retención de datos. La lectura actual se bloquea y aparece el símbolo H. Para desactivar la retención de datos, presione brevemente el botón HOLD de nuevo. El símbolo H desaparece.
Nota: Cuando el interruptor giratorio se coloca en la posición, el botón HOLD está deshabilitado.
Grabación MÁXIMA MÍNIMA
El modo de registro MÁX/MÍN captura los valores máximos y mínimos. Cuando la entrada es inferior al valor mínimo registrado o superior al valor máximo registrado, el medidor registra el nuevo valor.
Para capturar valores máximos y mínimos:
- Configure el medidor en la función deseada.
- Mantenga presionado el botón MAX/MIN durante más de 2 segundos para entrar en el modo de grabación MÁX/MÍN. La pantalla muestra el valor máximo y el símbolo MAX primero.
- Presione brevemente el botón MAX/MIN para cambiar la lectura mostrada entre máximo y mínimo.
- Para salir del modo de grabación MAX/MIN, mantenga presionado el botón MAX/MIN durante más de 2 segundos.
Nota:
- Después de ingresar al modo de grabación MAX/MIN, el símbolo AUTO desaparece y el medidor conserva su rango anterior configuración.
- Si la pantalla muestra OL, significa fuera de rango.
- Cuando el interruptor giratorio esté en la posición Hz %o NCV Live, el botón MAX/MIN está deshabilitado.
Medición de voltaje de CC o CA
- Conecte el cable de prueba negro al terminal COM y el cable de prueba rojo a la terminal.
- Coloque el interruptor giratorio en la posición de voltaje.
- El medidor está configuado de forma predeterminada en la función de voltaje de CC. El símbolo se muestra.
Para realizar mediciones de voltaje de CA, presione brevemente el botón AC SELECT una vez. Aparecerá el símbolo.
- Conecte los cables de prueba a través del circuito que se va a medir.
- Lea la pantalla principal. Para mediciones de voltaje de CC, se indica la polaridad de la conexión del cable de prueba rojo. Para mediciones de CA, la pantalla secundaria muestra la frecuencia de la señal de entrada.
Nota:
- Cuando la pantalla principal muestra OL, significa fuera de rango.
- Si desconoce de antemano la magnitud del voltaje a medir, coloque el
selector giratorio en la posición "primero". Luego, cámbielo a la
posición "según sea necesario" para mostrar la resolución más alta disponible.
- En el rango bajo, la pantalla principal puede mostrar una lectura inestable antes de conectar los cables de prueba al circuito a medir. Esto es normal y no afecta las mediciones.
- Para evitar descargas eléctricas o daños al medidor, no aplique un voltaje superior a 750 V CA o 1000 V CC entre los terminales.
- En cualquier rango de voltaje, la impedancia de entrada del medidor es de aproximadamente 10 MΩ. Este efecto de carga puede causar errores al medir circuitos de alta resistencia. El error puede ignorarse si la impedancia del circuito medido es de 10 kΩ.
Medición de corriente continua o alterna
- Conecte el cable de prueba negro al terminal COM. Si la corriente a medir es <600 mA, conecte el cable de prueba rojo al terminal mA y A; si es ≥600 mA (no puede exceder 10 A), conecte el cable de prueba rojo al terminal 10A.
- Coloque el interruptor giratorio en la posición A, mA o 10A.
Nota: Si el cable de prueba rojo está conectado al terminal de 10 A, el selector giratorio debe estar en la posición correspondiente. Si está conectado al terminal mA/μA,
nunca lo coloque en la posición A Hz.
- El medidor está configurado de forma predeterminada para la función de corriente continua. El símbolo se muestra.
Para medir la corriente CA, pulse brevemente el botón SELECT una vez.
Aparecerá el símbolo AC.
- Desconecte la alimentación del circuito que se va a medir. Conecte los cables de prueba en serie con el circuito.
- Encienda el circuito.
- Lea la pantalla principal. Para mediciones de corriente continua (CC), se indica la polaridad de la conexión del cable de prueba rojo. También. Para mediciones CA, la pantalla secundaria muestra la frecuencia de la señal de entrada.
Nota:
Si desconoce de antemano la magnitud de la corriente que se va a medir, coloque el selector giratorio en la posición "primero". Luego, cambie gradualmente a
mA Hz o según sea necesario para mostrar la resolución más alta disponible.
Medición de la resistencia
- Conecte el cable de prueba negro al terminal COM y el cable de prueba rojo al terminal VΩ+ Hz% Live °C F
- Coloque el interruptor giratorio en
- El medidor tiene como opción predeterminada la función de resistencia, con la unidad MΩ mostrada en la pantalla.
- Conecte los cables de prueba a la resistencia que se va a medir.
- Deje que la lectura se estabilice y luego lea la pantalla.
Nota:
- Cuando los terminales de entrada están abiertos, la pantalla muestra OL como una indicación de fuera de rango.
- Antes de medir, desconecte toda la energía del circuito bajo prueba y descargue completamente todos los capacitores.
Prueba de continuidad
- Conecte el cable de prueba negro al terminal COM y el cable de prueba rojo al terminal.
- Coloque el interruptor giratorio en.
- El medidor se configura por defecto en la función de resistencia. Pulse brevemente el botón SELECT una vez, aparecerá el símbolo.
- Conecte los cables de prueba a través del circuito bajo prueba.
- Si la lectura de resistencia que se muestra en la pantalla principal es menor a aproximadamente 50 Ω, el zumbador incorporado emitirá un pitido.
Nota: Antes de realizar la prueba, desconecte toda la energía del circuito que se va a probar y descargue completamente todos los capacitores.
Prueba de diodo
- Conecte el cable de prueba negro al terminal COM y el cable de prueba rojo al terminal.
- Coloque el interruptor giratorio en 2 .
- El medidor se configura por defecto en la función de capacitancia. Presione brevemente el botón SELECT una vez; el símbolo aparece.
- Conecte el cable de prueba rojo al ánodo del diodo que se va a probar y el cable de prueba negro al cátodo del diodo.
- La pantalla principal muestra la distancia aproximada hacia adelante. Caída de tensión del diodo. Si las conexiones están invertidas, mostrará OL.
Nota: Antes de realizar la prueba, desconecte toda la energía del circuito que se va a probar y descargue completamente todos los capacitores.
Medición de capacitancia
Medición de capacitancia
- Conecte el cable de prueba negro al terminal COM y el cable de prueba rojo al terminal.
- Coloque el interruptor giratorio en.
- Conecte los cables de prueba al capacitor que se va a medir.
Nota: El cable de prueba rojo está conectado al ánodo del condensador, el negro está conectado al cátodo.
- Deje que la lectura se estabilice y luego lea la pantalla principal.
Nota:
- Antes de medir, desconecte toda la alimentación del circuito. Pruebe y descargue completamente todos los condensadores.
- Para mediciones de alta capacitancia, puede tomar algunos segundos para que el medidor estabilice las lecturas.
Medición de frecuencia/ciclo de trabajo
- Conecte el cable de prueba negro al terminal COM y el cable de prueba rojo a la terminal.
- Coloque el interruptor giratorio en Hz%
- Conecte los cables de prueba al circuito que se va a medir.
- La frecuencia de la señal se muestra en la pantalla principal, mientras que el ciclo de trabajo aparece en la pantalla secundaria.
Nota:
- La frecuencia de la señal de entrada debe ser mayor que 1 Hz.
- Voltaje de entrada: 1 V rms a 30 V rms. Cuanto mayor sea la frecuencia de señal de entrada, mayor será el voltaje de entrada requerido.
Temperatura
Nota:
Para evitar posibles daños al medidor u otros equipos, recuerde que si bien el medidor está clasificado para -40 °C a 1000 °C y -40 °F a 1832 °F, el termopar tipo K provisto con el medidor está clasificado para 250 °C.
El termopar tipo K no es profesional y solo se puede utilizar para mediciones no críticas. Para obtener mediciones precisas, utilice un termopar profesional.
- Coloque el interruptor giratorio en °C/°F.
- Conecte el enchufe negativo del termopar tipo K al terminal COM y el enchufe positivo al terminal.
- Conecte el extremo sensor del termopar al objeto a medir.
- Espere hasta que se alcance el equilibrio térmico entre la sonda del termopar y el objeto. La pantalla principal muestra la temperatura en grados Celsius mientras que la pantalla secundaria muestra la temperatura en grados Fahrenheit.
- Coloque el interruptor giratorio en la posición correspondiente. El medidor está predeterminado en la función de detección de voltaje CA sin contacto. La pantalla principal muestra EF.
- Acerque la parte superior del medidor (donde se encuentra el sensor NCV, consulte la Figura 1) al objeto a prueba. El medidor indicará la intensidad del campo eléctrico detectado.
La intensidad del campo eléctrico se indica mediante la pantalla principal, la velocidad de parpadeo de la luz de fondo naranja y la frecuencia de pitido del zumbador incorporado.
La pantalla principal muestra cuando hay una corriente eléctrica fuerte. Se detecta el campo y para los campos débiles. Cuanto más fuerte se detecta el campo eléctrico, más rápida es la velocidad de parpadeo de la luz de fondo naranja y la frecuencia de pitido del timbre.
Nota:
- Rango de detección: 90 V a 750 V. Frecuencia de respuesta: 50 Hz/60 Hz.
- La indicación de intensidad del campo eléctrico del medidor se ve afectada por la magnitud del voltaje de CA del conductor bajo prueba, la distancia entre el medidor y el conductor, el aislamiento del conductor, etc.
- Debido al límite de detección del medidor, un conductor bajo prueba puede estar eléctricamente activo incluso si el medidor no indica la presencia de un campo eléctrico.
- Antes de usar, verifique el funcionamiento del medidor detectando un voltaje de CA conocido. No utilice el medidor si funciona anormalmente.
- Para evitar descargas eléctricas, no toque ningún conductor con la mano o la piel.
Detección de cables de CA activos
- Coloque el interruptor giratorio en NCV.
- Presione brevemente el botón SELECT hasta que aparezca.
- Conecte el cable de prueba a la terminal y la punta de la sonda de este cable de prueba va al enchufe o al cable desnudo bajo prueba. Al detectar un cable con corriente, la pantalla secundaria muestra, la luz de fondo naranja parpadea y el zumbador suena continuamente.
Nota:
- Debido al límite de detección del medidor, un cable bajo prueba puede estar activo incluso si el medidor no da ninguna indicación.
- Antes de usar, verifique el funcionamiento del medidor detectando un voltaje de CA conocido. No utilice el medidor si funciona de manera anormal.
- Para evitar descargas eléctricas, no toque ningún conductor con las manos o la piel.
- Para evitar interferencias, no utilice el medidor en un entorno con un campo electromagnético intenso.
Apagado automático
El medidor se apaga automáticamente si no se presiona el interruptor giratorio, no se mueve o no se presiona ningún botón durante 15 minutos. Al presionar un botón o girar el interruptor giratorio, el medidor
vuelve a su posición inicial. Se enciende después de que se apague automáticamente.
Para desactivar el apagado automático, mantenga presionado el botón SELECT mientras gira el interruptor giratorio desde la posición OFF a otras configuraciones del interruptor. El símbolo está ausente en la pantalla.
MANTENIMIENTO
Excepto para reemplazar la batería y los fusibles, nunca intente reparar o dar servicio al medidor.
Guarde el medidor en un lugar seco cuando no lo utilice. No lo guarde en un entorno con un campo electromagnético intenso.
Mantenimiento general
Limpie periódicamente la carcasa con un paño húmedo y un poco de detergente suave. No utilice abrasivos ni disolventes.
La suciedad o la humedad en los terminales pueden afectar las lecturas. Limpie los terminales de la siguiente manera:
- Coloque el interruptor giratorio en OFF y retire todos los cables de prueba del medidor.
- Sacuda la suciedad que pueda existir en los terminales.
- Remoje un hisopo nuevo con alcohol.
- Pase el hisopo por cada terminal.
Nota: Si el medidor falla, verifique y reemplace (según sea necesario) los fusibles de la batería y/o revise este manual para verificar el uso adecuado del medidor.
Reemplazo de batería y fusible
Advertencia
- Para evitar lecturas falsas que podrían dar lugar a posible descarga eléctrica o lesiones personales, reemplace la batería tan pronto como aparezca el indicador de batería baja.
Para evitar daños o lesiones, instale únicamente los productos especificados.
- Para evitar daños o lesiones, instale únicamente los productos especificados.
- Retire los cables de prueba y apague el medidor antes de abrir la tapa de la batería o el estuche.
Retire la funda y el tornillo de la tapa de la batería. Deslice la tapa de la batería hacia afuera en la dirección de la flecha. Reemplace la batería agotada por una nueva del mismo tipo, asegurándose de que la polaridad sea correcta. Vuelva a colocar la tapa de la batería, el tornillo y la funda.
Retire la funda y el tornillo de la tapa de la batería. Deslice la tapa de la batería hacia afuera en la dirección de la flecha. Reemplace la batería agotada por una nueva del mismo tipo, asegurándose de que la polaridad sea correcta. Vuelva a colocar la tapa de la batería, el tornillo y la funda.
Retire la tapa de la batería como se describe arriba. Retire los tornillos de la tapa trasera y deslícela con cuidado. Reemplace el fusible fundido por uno nuevo de la misma capacidad. Vuelva a colocar la tapa trasera y asegúrela. Todos los tornillos. Devuelva la tapa de la batería y la funda.
Retire la tapa de la batería como se describe arriba. Retire los tornillos de la tapa trasera y deslícela con cuidado. Reemplace el fusible fundido por uno nuevo de la misma capacidad. Vuelva a colocar la tapa trasera y asegúrela. Apriete todos los tornillos. Devuelva la tapa de la batería y la funda.
F1: Fusible RÁPIDO 500 mA/250 ∅/5 x 20 mm
F1: Fusible RÁPIDO 500 mA/250 ∅/5 x 20 mm
F2: Fusible rápido 10A/250V, 5x20mm
Accesorios
ACCESORIOS
Manual: 1 pieza
Termopar tipo K: 1 pieza
DECLARACIÓN
- Este manual está sujeto a cambios sin previo aviso.
- Nuestra empresa no asumirá ninguna otra responsabilidad por cualquier
pérdida.
- El contenido de este manual no podrá utilizarse como motivo de uso. El medidor para cualquier aplicación especial.
Fabricante: Shanghaimuxinmuyeyouxiangongsi
Dirección: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
Importado a AUS: SIHAO PTY LTD. 1 ROKEVA STREET, EASTWOOD NSW 2122, Australia
Importado a EE. UU.: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
YH CONSULTING LIMITED.
