SS103 - Multímetro Vevor - Manual de uso y guía de instrucciones gratis

Tipo de producto	Probador de aislamiento True RMS (multímetro digital)
Marca	Vevor
Modelo	SS103
Dimensiones	192 x 92 x 61 mm
Peso	Aproximadamente 469 g (pilas incluidas)
Alimentación	6 pilas alcalinas AAA 1,5 V
Pantalla	LCD de 3 3/4 dígitos con gráfico de barras analógico
Funciones principales	Medición de tensión AC/DC (1000 V máx.), resistencia, continuidad (<30 Ω), resistencia de aislamiento (100 V, 250 V, 500 V, 1000 V), retención de datos, selección automática/manual, retroiluminación, apagado automático
Categoría de medición	CAT III 1000 V, grado de contaminación 2
Tensión máxima admisible	1000 V AC/DC
Impedancia de entrada (tensión AC)	> 1 MΩ
Impedancia de entrada (tensión DC)	Aproximadamente 10 MΩ
Frecuencia de medición AC	40 Hz a 400 Hz (valor eficaz verdadero)
Temperatura de funcionamiento	0°C a 40°C, HR < 75%
Temperatura de almacenamiento	-20°C a 60°C, HR < 85%
Altitud máxima	2000 m
Grado de protección	IP40
Mantenimiento y limpieza	Limpiar con un paño húmedo y un detergente suave; limpiar los bornes con un hisopo de algodón empapado en alcohol
Pilas	Reemplazar las 6 pilas AAA tan pronto como aparezca el símbolo de batería baja
Accesorios incluidos	1 par de cables de prueba, 1 par de pinzas cocodrilo, 1 manual de usuario
Garantía	1 año (excepto pilas y daños por mal uso)
Certificaciones	CE, FCC (Parte 15, clase B)

Preguntas frecuentes - SS103 Vevor

¿Cómo medir la tensión alterna con el SS103?

Gire el conmutador giratorio a V~. Conecte el cable negro al borne COM y el rojo al borne VΩ. Lea el valor en la pantalla. Para cambiar a tensión continua, presione el botón SEL hasta que aparezca DC.

¿Cuál es la tensión máxima que puede medir el SS103?

La tensión máxima admisible es de 1000 V en AC y DC. Más allá, la pantalla muestra OL y suena un pitido.

¿Cómo probar la continuidad de un circuito?

Coloque el conmutador en la posición continuidad (símbolo diodo/barra). Conecte los cables al circuito. Si la resistencia es inferior a aproximadamente 30 Ω, el zumbador emite un sonido continuo.

¿Cómo realizar una prueba de aislamiento?

Asegúrese de que el circuito esté sin tensión y descargado. Gire el conmutador a la tensión de prueba deseada (100V, 250V, 500V o 1000V) en la zona INSULATION. Conecte los cables a los bornes ISOLATION + y -. Mantenga presionado TEST. La pantalla muestra la resistencia de aislamiento y la tensión de prueba.

¿Qué significa el icono de batería baja?

El icono de batería baja (símbolo de pila) indica que las pilas deben reemplazarse inmediatamente para evitar lecturas erróneas. Utilice 6 pilas alcalinas AAA 1,5 V.

¿Cómo usar la función de retención de datos (Data Hold)?

Presione brevemente el botón HOLD. Aparece el icono H y la lectura se congela. Presione nuevamente para desactivar. Esta función también está activa durante una prueba de aislamiento.

El SS103 se apaga solo, ¿es normal?

Sí, el apagado automático está activado por defecto después de 15 minutos de inactividad para ahorrar pilas. Para desactivarlo, mantenga presionado el botón retroiluminación mientras gira el conmutador de OFF a otra posición.

¿Cuáles son las precauciones de seguridad esenciales?

No use el multímetro si está dañado. Inspeccione los cables de prueba. No exceda 1000 V. Mantenga los dedos detrás de los protectores de dedos. Desconecte la alimentación y descargue los condensadores antes de medir resistencia o aislamiento.

¿Cómo mantener el multímetro?

Limpie la carcasa con un paño húmedo y un detergente suave. Para los bornes, use un hisopo de algodón empapado en alcohol. No use abrasivos. Reemplace las pilas cuando sea necesario.

¿Qué hacer si la pantalla muestra OL?

OL significa sobrecarga (Over Load). En modo manual, seleccione un rango más alto. En modo automático, indica que el valor medido excede el rango máximo para esa función.

MANUAL DE USUARIO SS103 Vevor

Ambiente operativo: Temperatura: de 0 °C a 40 °C

Probador de aislamiento de verdadero valor eficaz

Modelo: SS103

Modelo: SS103

Estas son las instrucciones originales; lea atentamente todas las instrucciones del manual antes de utilizarlo. VEVOR se reserva el derecho de interpretar su manual de usuario. La apariencia del producto depende del producto que haya recibido. Le rogamos que nos informe si hay actualizaciones tecnológicas o de software en nuestro producto.

	Advertencia: Para reducir el riesgo de lesiones, el usuario leer atentamente el manual de instrucciones.
	ELIMINACIÓN CORRECTAEste producto está sujeto a la Directiva europea 2012/19 símbolo de un contenedor de basura tachado indica que producto requiere la recogida selectiva de residuos en la Europea. Esto aplica al producto y a todos los accesorio marcados con este símbolo. Los productos marcados con símbolo no pueden desecharse con la basura doméstica normal, sino que deben llevarse a un punto limpio para reciclaje de aparatos eléctricos y electrónicos.
Informació n de la FCC	Información de la FCC:PRECAUCIÓN: ¡Los cambios o modificaciones no aprobad expresamente por la parte responsable del cumplimiento podrían anular la autoridad del usuario para operar el eo Este dispositivo cumple con la Parte 15 de las Normas FCC. Su funcionamiento está sujeto a las dos condiciones siguientes:1) Este producto puede causar interferencias dañinas.2)Este producto debe aceptar cualquier interferencia recibió incluida aquella que pueda provocar un funcionamiento no deseado.ADVERTENCIA: Los cambios o modificaciones a este pro no aprobados expresamente por la parte responsable del cumplimiento podrían anular la autoridad del usuario para operar el producto.Nota: Este producto ha sido probado y se ha comprobac cumple con los límites para un dispositivo digital de Clas según la Parte 15 de las Normas de la FCC. Estos lím diseñados para brindar protección razonable contra interferencias dañinas en una instalación residencial.Este producto genera, utiliza y puede radiar energía de radiofrecuencia. Si no se instala y utiliza según las instrucciones, puede causar interferencias perjudiciales en comunicaciones por radio. Sin embargo, no se garantiza se produzcan interferencias en una instalación específica. este producto causa interferencias perjudiciales en la rece de radio o televisión, lo cual puede determinarse encendi y apagándolo, se recomienda al usuario que intente corre interferencia mediante una o más de las siguientes medio · Reorientar o reubicar la antena receptora. · Aumentar la distancia entre el producto y el receptor. · Conecte el producto a una toma de corriente de un o diferente a aquel al que está conectado el receptor. · Consulte al distribuidor o a un técnico de radio/TV experimentado para obtener ayuda.

GARANTÍA

Se garantiza que este instrumento está libre de defectos de material y mano de obra por un período de un año. Cualquier instrumento que se encuentre defectuoso dentro de un año a partir de la fecha de entrega y devuelto a [la empresa] con los gastos de transporte pagados por adelantado, se reparará o reemplazará sin costo para el comprador original. Esta garantía no cubre artículos expandibles como baterías. Si el defecto ha sido causado por un uso o condición anormal de funcionamiento, la reparación será facturada a un coste nominal.

INTRODUCCIÓN

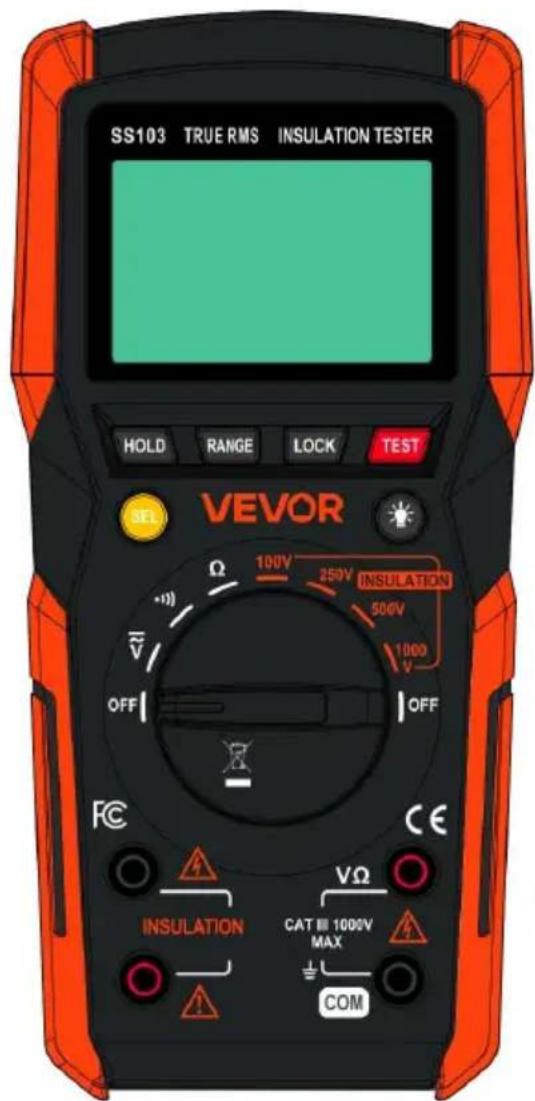

El producto es un comprobador de aislamiento de verdadero valor eficaz alimentado por batería, diseñado para medir voltaje de CC y CA, resistencia, continuidad y resistencia de aislamiento. Para las pruebas de resistencia de aislamiento, puede seleccionar la tensión de prueba deseada entre 100 V, 250 V, 500 V y 1000 V.

El medidor cuenta con retención de datos, rango automático/manual, apagado automático, luz de fondo, indicación de polaridad, indicación de sobre rango, es preciso, multifuncional, confiable y fácil de operar.

INFORMACIÓN DE SEGURIDAD

El medidor cumple con la categoría de medición III (CAT III 1000 V) y grado de contaminación 2.

ADVERTENCIA

Para evitar posibles descargas eléctricas o lesiones personales, siga estas pautas:

- No utilice el medidor si está dañado. Antes de utilizarlo, inspeccione la carcasa. Preste especial atención al aislamiento que rodea los conectores.

- Inspeccione los cables de prueba para detectar aislamiento dañado o metal expuesto. Compruebe la continuidad de los cables de prueba. Reemplace los cables de prueba dañados antes de utilizar el medidor.

- No utilice el medidor si funciona de forma anormal. La protección puede estar deteriorada. En caso de duda, haga reparar el medidor.

- No opere el medidor donde haya gas, vapor o polvo explosivo presente.

- No aplique más del voltaje nominal, como se marca en el medidor, entre terminales o entre cualquier terminal y tierra.

- Antes de usar, verifique el funcionamiento del medidor midiendo un voltaje conocido.

- Al realizar el mantenimiento del medidor, utilice únicamente las piezas de repuesto especificadas.

- Tenga cuidado al trabajar con voltajes superiores a 30 V CA rms, 42 V pico o 60 V CC. Dichos voltajes representan un peligro de descarga eléctrica.

- Al utilizar las sondas, mantenga los dedos detrás de los protectores de las sondas.

- Al realizar las conexiones, conecte el cable de prueba común antes de conectar el cable de prueba activo. Al desconectar los cables de prueba, desconecte primero el cable de prueba activo.

- Retire todos los cables de prueba del medidor antes de abrir la tapa de la batería.

- Retire todos los cables de prueba del medidor antes de abrir la tapa de la batería o el estuche.

- No opere el medidor con la tapa de la batería o partes de la misma removidas o aflojadas.

- Para evitar lecturas falsas que podrían provocar una posible descarga eléctrica o lesiones personales, reemplace las baterías tan pronto como aparezca el indicador de batería baja.

- Para evitar descargas eléctricas, no toque ningún conductor desnudo con las manos o la piel; y no se ponga a tierra mientras utiliza el medidor.

- Cuando la retención de datos esté activada (se muestra), se debe tener precaución ya que pueden existir voltajes peligrosos.

- No utilice el medidor de una manera no especificada en este manual, o las características de seguridad proporcionadas por el medidor pueden verse afectadas.

- Cumpla con los códigos de seguridad locales y nacionales. Se debe utilizar equipo de protección individual para prevenir lesiones por descargas eléctricas y arcos eléctricos donde los conductores activos peligrosos están expuestos.

- Cuando un terminal del medidor esté conectado a una línea de corriente de potencial peligroso, debe tenerse en cuenta que este potencial puede ocurrir en todos los demás terminales.

- CAT III - La categoría de medición III es para mediciones realizadas en la instalación del edificio. Ejemplos de ello son las mediciones en cuadros de distribución, disyuntores, cableado, incluidos cables, barras colectoras, cajas de conexiones, interruptores, tomas de corriente en la instalación fija, y equipos de uso industrial y algunos otros equipos, por ejemplo, motores estacionarios con conexión permanente a la red fija de la instalación.

No utilice el medidor para realizar mediciones dentro del rango de la categoría de medición IV.

Precaución

Para evitar posibles daños al medidor o al equipo bajo prueba, siga estas pautas:

- Desconecte la alimentación del circuito y descargue completamente todos los capacitores antes de probar la resistencia, la continuidad y la resistencia del aislamiento.

• Utilice los terminales, la función y el rango adecuados para sus mediciones.
• Antes de girar el interruptor giratorio para cambiar de función, desconecte los cables de prueba del circuito bajo prueba.

Símbolos

	Tanto corriente alterna como continua
	Precaución, riesgo de peligro, consulte el manual de instrucci antes de usar.
	Precaución, riesgo de descarga eléctrica.
	Terminal de tierra
	Cumple con las directivas de la Unión Europea
	El equipo está protegido en su totalidad por un doble aislam aislamiento reforzado.

Lea todas las advertencias de seguridad e instrucciones. No seguirlas puede provocar descargas eléctricas, incendios o lesiones graves.

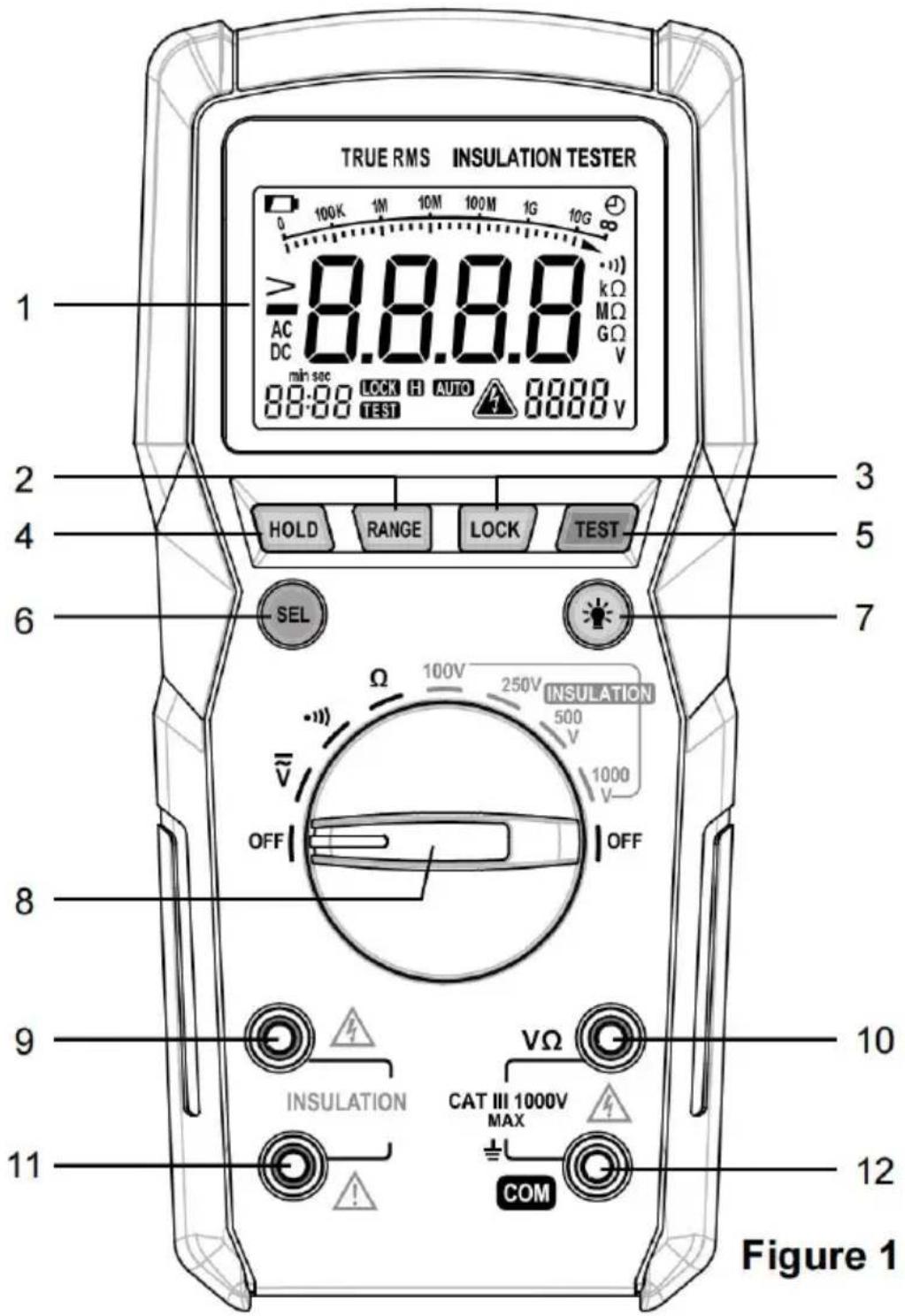

PANEL FRONTAL

1. Pantalla LCD
2. Botón "RANGO"

También se utiliza para cambiar entre rango automático y rango manual, para seleccionar un rango manual deseado.

1. Botón "LOCK"

Se utiliza para bloquear la prueba de aislamiento o liberar el bloqueo.

En el modo de prueba de aislamiento, presione el botón LOCK una vez para aplicar una prueba

Bloqueo. Presione el botón TEST una vez para iniciar la prueba de aislamiento. El bloqueo de prueba actúa para mantener presionado este botón TEST hasta que se active LOCK o TEST.

Presionado de nuevo.

4. Botón "MANTENER"

Se utiliza para habilitar o deshabilitar la retención de datos.

5. Botón "TEST"

Se utiliza para iniciar/detener pruebas de aislamiento.

6. Botón "SEL"

Se utiliza para cambiar entre funciones de voltaje de CC y CA.

7. Botón " "

Se utiliza para encender/apagar la luz de fondo.

8. Interruptor giratorio

Se utiliza para seleccionar una función deseada, así como para encenderla o apagarla.

Metro.

Para ahorrar carga de la batería, coloque este interruptor en la posición OFF (APAGADO) cuando

El medidor no está en uso.

9. Terminal negativo "AISLAMIENTO" (-)

Conector enchufable para el cable de prueba negro para pruebas de aislamiento.

10. Terminal "VΩ"

Conector enchufable para el cable de prueba rojo para mediciones de voltaje, resistencia, así como pruebas de continuidad.

11. Terminal positivo "AISLAMIENTO" (+)

Conector enchufable para el cable de prueba rojo para pruebas de aislamiento.

12. Terminal "COM"

Conector enchufable para el cable de prueba negro para mediciones de voltaje y resistencia, así como pruebas de continuidad.

Instrucciones para el zumbador incorporado:

El zumbador emitirá un pitido cuando se encienda el medidor.

Cuando se presiona un botón, el zumbador emitirá un pitido.

eficaz

El zumbador emitirá tres pitidos antes de que el medidor se apague automáticamente.

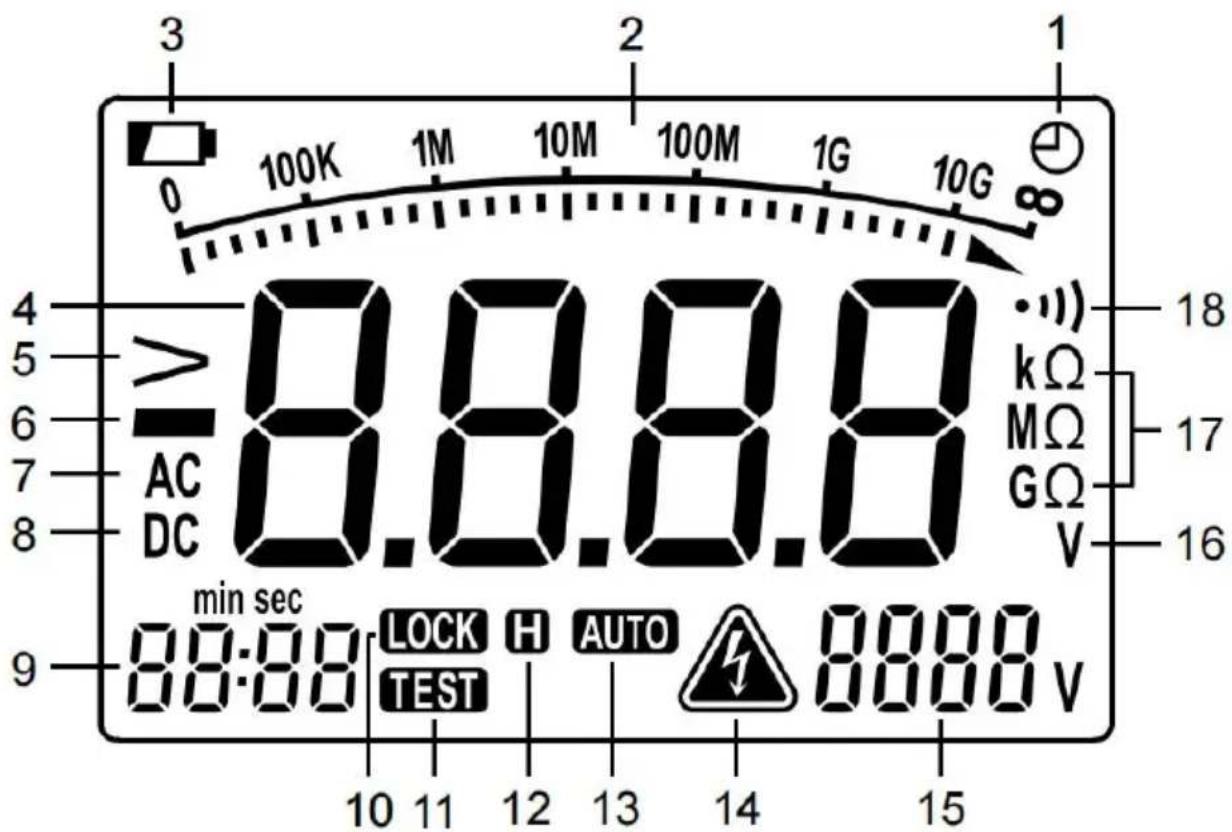

COMPRENDER LA PANTALLA

Figura 2

Explicaciones:

NO.	Símbolo	Descripción
1		El apagado automático está habilitado.
2		Barra gráfica analógica con escala para pru de aislamiento.
3		Pilas bajas. Indica que las pilas deben sus inmediatamente.
4		Pantalla principal
5		Indicación de fuera de rango para pruebas aislamiento.
6		Signo negativo
7		Corriente alterna
8		Corriente continua
9		Visualización del tiempo de prueba para pru de aislamiento.
10		El testero de aislamiento esta bloqueado.
11	[DYSY]	La prueba de aislamiento está en curso.
12		Datos Sostener es activado .
13		Rango automático
14		El medidor detecta un voltaje mayor a 30¡Ten cuidado!Al realizar pruebas de aislamiento, esteicono Indica que el medidor está emitiendo un voltaje alto.
15		Aislamiento Prueba Voltaje Mostrar
16	[###]	Unidad para medidas de voltaje
17		Unidades para Resistencia Medidas
18		Se selecciona la función de prueba de continuidad.

ESPECIFICACIÓN GENERAL

Pantalla: LCD de 3 3/4 dígitos

Indicación de polaridad negativa: se muestra en la pantalla automáticamente

automáticamente

Frecuencia de muestreo: aproximadamente 2 a 3 veces/seg.

Indicación de fuera de rango: OL se muestra en la pantalla principal

(Para las pruebas de aislamiento, la pantalla principal muestra el valor del límite superior del rango actual y aparece el ícono >.)

Indicación de batería baja: se muestra en la pantalla

Pilas: Pilas alcalinas de 1,5 V, AAA, 6 piezas

Entorno de funcionamiento: Temperatura: 0 °C a 40 °C

Humedad relativa: <75%

Entorno de almacenamiento: Temperatura: -20 °C a 60 °C

Humedad relativa: <85%

Coeficiente de temperatura:

0,2 x (precisión especificada)/°C (<18 °C o >28 °C)

Título de IP: IP40

Altitud de funcionamiento: 0 a 2000 metros

Tamaño: 192 mm x 92 mm x 61 mm

Peso: aproximadamente 469 g (incluidas las baterías)

ESPECIFICACIÓN

La precisión se especifica por un período de un año después de la calibración, a 18°C a 28°C, con humedad relativa <75%.

Las especificaciones de precisión toman la forma:

± ([% de lectura] + [número de dígitos menos significativos])

Salvo que se especifique especialmente, la precisión se especifica entre el 10% y el 20%.

100% del rango.

Voltaje de CA

Impedancia de entrada: >1 MΩ

Rango de frecuencia: 40 Hz a 400 Hz (Nota: excepto para la señal de onda sinusoidal) y mediciones de señales de onda triangular, especificaciones de precisión para las mediciones de voltaje de CA no se aplican a señales con frecuencia >200 Hz.)

Voltaje de entrada máximo permitido: 1000 V

Nota: Cuando el voltaje de entrada es ≥ 1000 V, el zumbador incorporado emite un pitido.

Cuando el voltaje es > 1010 V, la pantalla principal muestra OL.

Voltaje de CC

Impedancia de entrada: aproximadamente 10 MΩ

Voltaje de entrada máximo permitido: 1000 V

Nota: Cuando el voltaje de entrada es ≥ 1000 V, el zumbador incorporado emite un pitido.

Cuando el voltaje es >1010 V, la pantalla principal muestra OL.

Resistencia

Range	Resolution	Accuracy
400.0Ω	0.1Ω	± (1.2% + 5)
4.000kΩ	0.001kΩ	± (1% + 5)
40.00kΩ	0.01kΩ
400.0kΩ	0.1kΩ
4.000MΩ	0.001MΩ
40.00MΩ	0.01MΩ	± (1.2% + 5)

Voltaje de circuito abierto: aproximadamente 1 V

Nota: Cuando la resistencia medida es >41 MΩ, la pantalla principal muestra

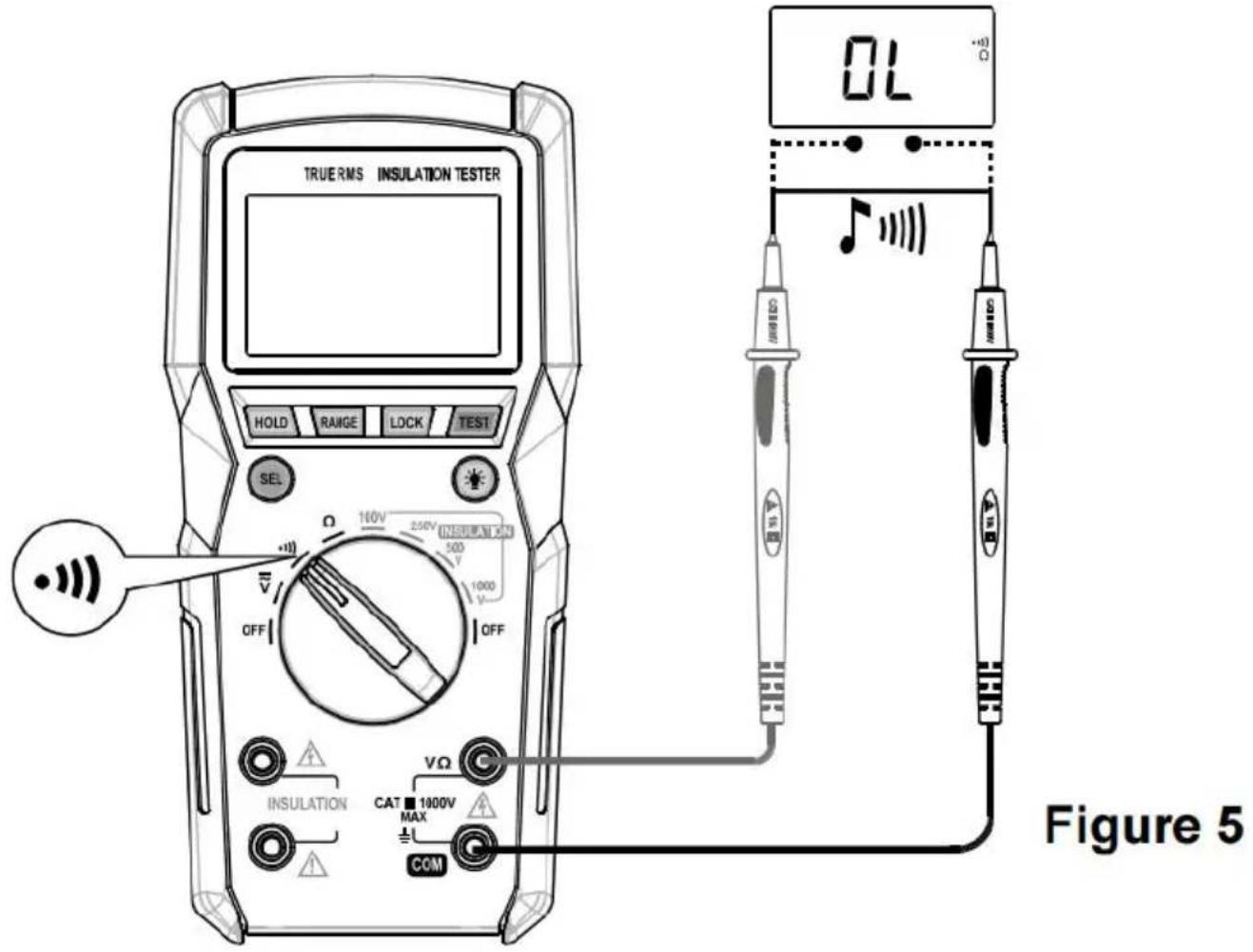

Prueba de continuidad

Resistencia de aislamiento

Nota: Cuando la resistencia de aislamiento medida excede el rango seleccionado actualmente, la pantalla principal muestra el valor del límite superior del rango y aparece el ícono >.

1. Para evitar descargas eléctricas, tenga cuidado al realizar mediciones/pruebas.
2. Para evitar descargas eléctricas, no toque el objeto bajo prueba con la piel.
3. Coloque siempre los dedos detrás de los protectores de dedos de las sondas.

Retención de datos

Presione brevemente el botón HOLD una vez para activar la retención de datos.

La lectura se mantiene y aparece el icono.

Para desactivar la retención de datos, vuelva a pulsar brevemente el botón.

El icono desaparece.

Nota:

1. Al final de cada prueba de aislamiento, la resistencia de aislamiento medida se mantiene en la pantalla principal automáticamente.
2. Cuando la prueba de aislamiento esté en curso, puede activar la retención de datos presionando brevemente el botón HOLD.

Rango manual y rango automático

El medidor tiene como opción predeterminada el rango automático en funciones con y sin función automática. Opciones de rango manual. La pantalla muestra el icono AUTO.

Presione brevemente el botón RANGE una vez para cambiar al rango manual; el icono AUTO desaparece. En este modo, cada pulsación posterior del botón RANGE incrementa el rango. Después del rango más alto, el medidor regresa al rango más bajo.

Para volver al modo de rango automático, mantenga presionado el botón RANGE durante unos 2 segundos.

Medición de voltaje de CC o CA

Advertencia: Para evitar descargas eléctricas o daños al equipo o al medidor.

No aplique un voltaje mayor a 1000V AC/DC entre terminales.

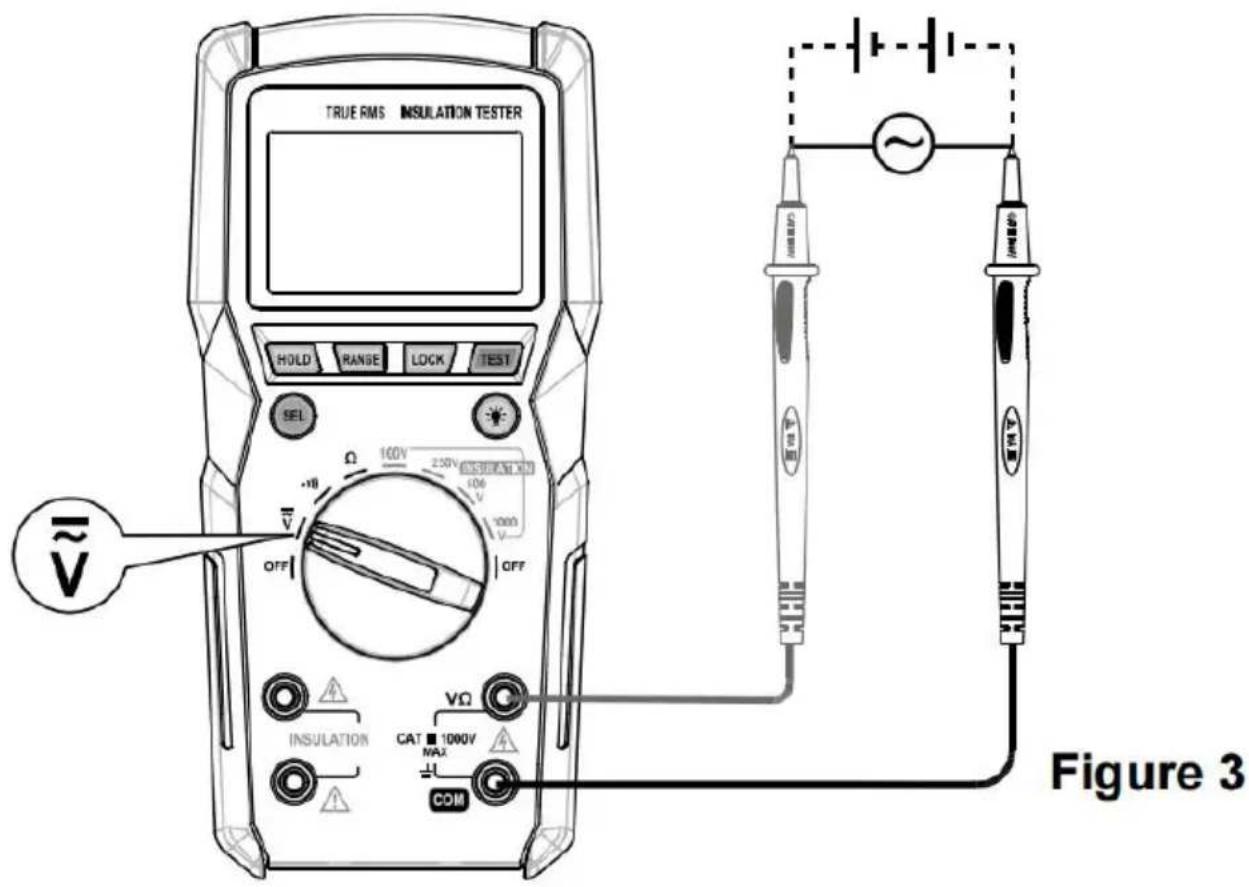

1. Como se muestra en la Figura 3, conecte el cable de prueba negro al terminal COM y el cable de prueba rojo al terminal.
2. Coloque el interruptor giratorio en la posición adecuada.
3. El medidor se configura por defecto en la función de voltaje CA, con el símbolo AC mostrado en la pantalla. Si desea medir voltaje CC, presione el botón hasta que aparezca el icono correspondiente.
4. Conecte los cables de prueba a través del circuito que se va a medir.
5. Lea la pantalla. Para mediciones de voltaje de CC, también se indicará la polaridad de la conexión del cable de prueba rojo.

Nota: En el modo de rango manual, si la pantalla principal muestra OL, significa que el rango está fuera de rango. Se debe seleccionar un rango mayor.

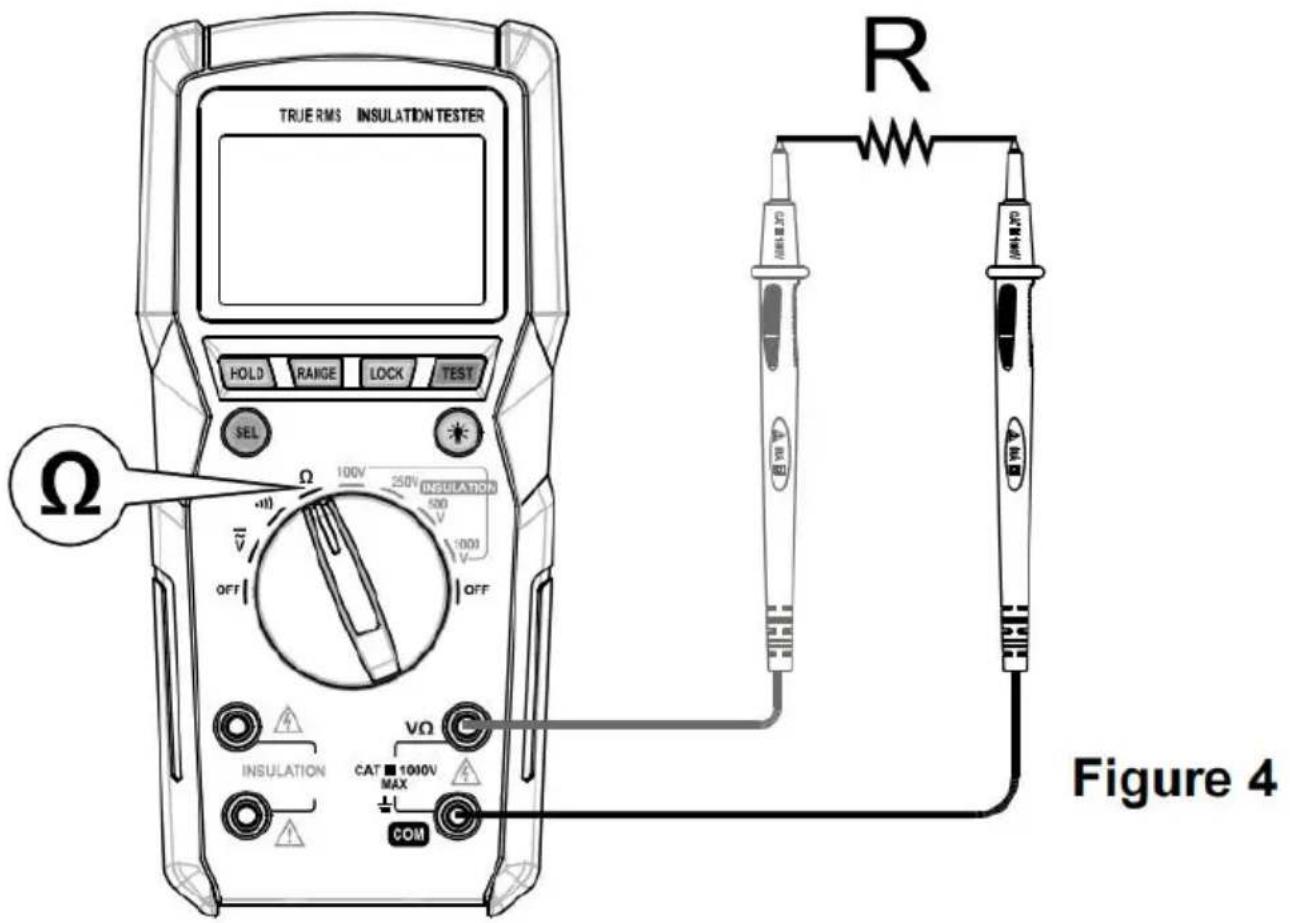

Medición de la resistencia

Advertencia: Antes de realizar mediciones, desconecte toda la alimentación del circuito a probar y descargue completamente todos los capacitores.

1. Como se muestra en la Figura 4, conecte el cable de prueba negro al terminal COM y el cable de prueba rojo al terminal V.
2. Coloque el interruptor giratorio en la posición Ω.
3. Conecte los cables de prueba a la resistencia que se va a medir.
4. Deje que la lectura se estabilice y luego lea la pantalla.

Nota:

1. Para mediciones >1 MΩ, el medidor puede tardar unos segundos en estabilizar las lecturas. Esto es normal para mediciones de alta resistencia.
2. Si los terminales de entrada están abiertos, se mostrará OL en la pantalla principal como una indicación de fuera de rango.
3. En el rango manual, si la pantalla principal muestra OL, significa fuera de rango. Se debe seleccionar un rango más alto.

Prueba de continuidad

Advertencia: Antes de realizar pruebas, desconecte toda la energía del circuito.

Para probar y descargar completamente todos los capacitores.

1. Como se muestra en la Figura 5, conecte el cable de prueba negro al terminal COM y el cable de prueba rojo al terminal V.
2. Coloque el interruptor giratorio en la posición de continuidad.
3. Conecte los cables de prueba a través del circuito que se va a probar.
4. Si la resistencia es inferior a unos 30 Ω, el zumbador incorporado emitirá un pitido.

Prueba de aislamiento

Advertencia:

1. Las pruebas de aislamiento solo deben realizarse en circuitos muertos.
2. Antes de comenzar las pruebas de aislamiento, haga lo siguiente:

- Asegúrese de que el objeto bajo prueba no se encuentre bajo tensión eléctrica.

- Asegúrese de que el objeto bajo prueba se haya descargado minuciosamente.

- Asegúrese de que el interruptor giratorio se haya colocado en la posición correcta. Verifique la posición del interruptor y que todas las conexiones estén bien y.

1. Una vez que se inicia una prueba de aislamiento, el medidor emite continuamente un alto voltaje. Para evitar descargas eléctricas o lesiones personales, no toque ningún conductor desnudo.
2. Cuando se esté realizando una prueba de aislamiento, no aplique ningún voltaje al bucle de prueba.
3. Durante las pruebas de aislamiento, los cables de prueba deben colocarse separados. Nunca retuerza los cables de prueba juntos.
4. La duración de la prueba no debe exceder los 10 segundos en ninguna de las siguientes condiciones:

- La resistencia de aislamiento medida es inferior a 1 MΩ cuando el interruptor giratorio está configurado en 100 V.

- La resistencia de aislamiento medida es inferior a 1 MΩ cuando el interruptor giratorio está en 250 V.

- La resistencia de aislamiento medida es inferior a 1 MΩ cuando el interruptor giratorio está configurado en 500 V.

- La resistencia de aislamiento medida es inferior a 1 MΩ cuando el interruptor giratorio está en 1000 V.

1. Después de completar las pruebas de aislamiento, descargue los objetos probados minuciosamente.

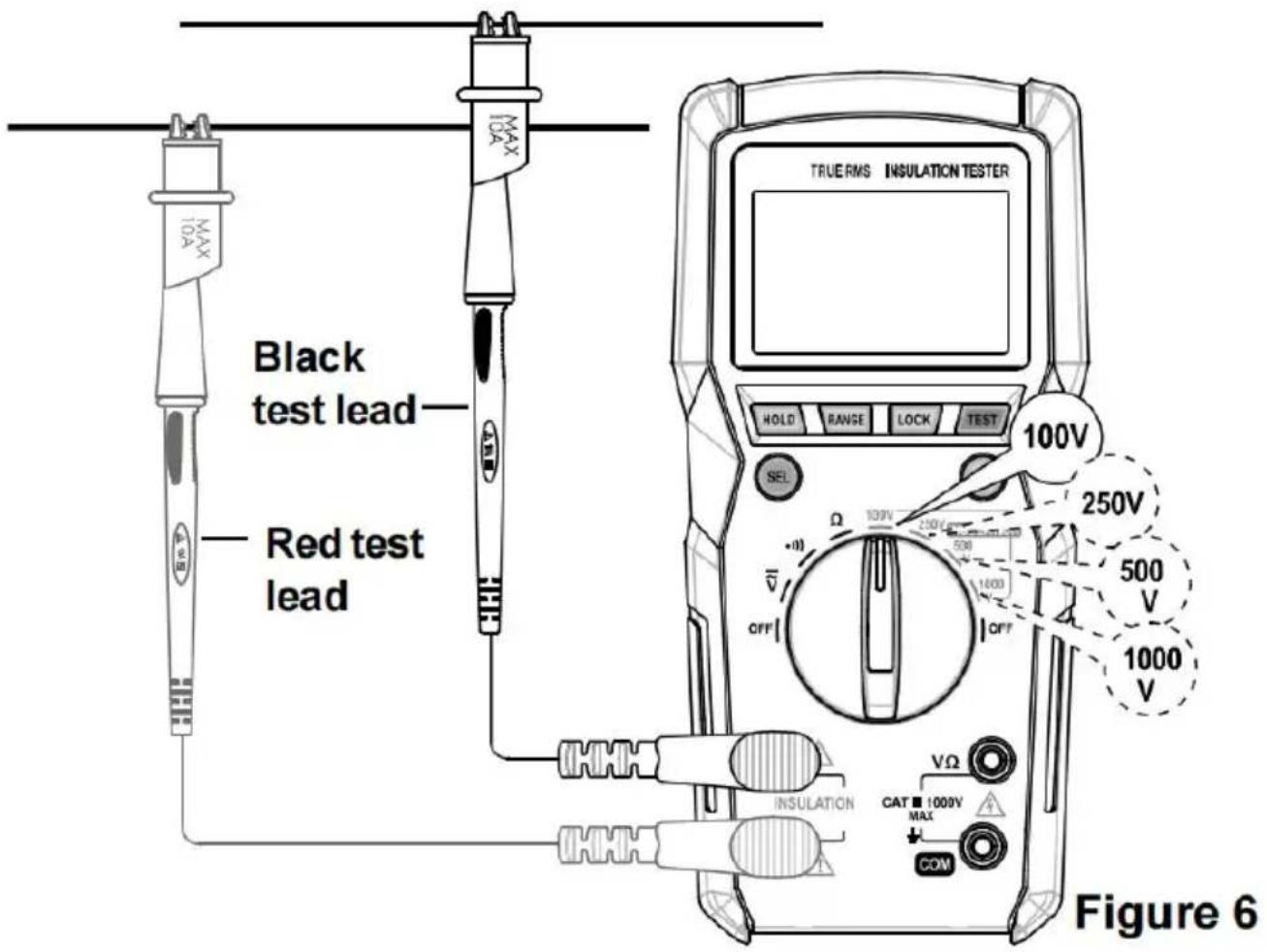

2. Como se muestra en la Figura 6, conecte el cable de prueba negro al terminal negativo (-) de AISLAMIENTO y el cable de prueba rojo al terminal positivo (+) de AISLAMIENTO.
3. Coloque el interruptor giratorio en la posición de voltaje de prueba deseado (100 V, 250 V, 500 V o 1000 V) en el área de AISLAMIENTO.
4. Conecte los dos cables de prueba al circuito que se va a medir.
5. Mantenga pulsado el botón TEST para iniciar la prueba. El icono

TEST

aparecerá como indicación.

Durante la prueba:

- El tiempo transcurrido de la prueba se muestra en la pantalla inferior izquierda.

- La tensión de prueba de salida se muestra en la pantalla inferior derecha.

- La pantalla principal y el gráfico de barras analógico indican la medición de

resistencia de aislamiento.

- El icono aparece para recordarle que se está aplicando un alto voltaje de salida y que se debe tener mucho cuidado.

Nota: Si presiona el botón LOCK una vez y luego presiona el botón TEST, presione el botón una vez y la prueba permanecerá activa hasta que presione el botón nuevamente. Presione nuevamente el botón LOCK o TEST.

1. Lea la pantalla.
2. Suelte el botón TEST para detener la prueba.

Nota: Si se muestran ambos íconos y, detenga la prueba

presionando el botón LOCK o TEST una vez.

1. El circuito bajo prueba se descarga a través del medidor. Para evitar descargas eléctricas y lesiones personales, no desconecte los cables de prueba del circuito bajo prueba hasta que se descargue completamente.

Nota: La capacitancia del objeto bajo prueba no debe exceder 1 uF.

Para evitar lesiones personales, descargue el objeto bajo prueba a fondo después de completar la prueba.

Apagado automático

El medidor se apaga automáticamente si no se utiliza durante 15 minutos. Gire el interruptor giratorio a la posición OFF primero y luego enciéndalo a la posición deseada; volverá a encender el medidor después de apagarlo automáticamente.

Para desactivar el apagado automático, mantenga presionado el botón mientras gira el interruptor giratorio de la posición OFF (APAGADO) a otras posiciones del interruptor.

No suelte el botón hasta que el medidor complete su visualización completa.

Nota: Cuando se realiza una prueba de aislamiento, el apagado automático está deshabilitado.

MANTENIMIENTO

Excepto para reemplazar las baterías, nunca intente reparar o realizar

mantenimiento al medidor.

Guarde el medidor en un lugar seco cuando no lo utilice. No lo guarde en un entorno con campo electromagnético intenso.

Mantenimiento general

Limpie periódicamente la carcasa con un paño húmedo y un poco de detergente suave.

No utilice abrasivos ni disolventes.

La suciedad o la humedad en los terminales pueden afectar las lecturas. Limpie los terminales según sea necesario. Siga estos pasos:

1. Coloque el interruptor giratorio en la posición OFF y retire los cables del medidor.
2. Sacuda la suciedad que pueda existir en los terminales.
3. Remoje un hisopo nuevo con alcohol.
4. Pase el hisopo por cada terminal.

Nota: Si el medidor falla, verifique y reemplace (según sea necesario) las baterías y/o revise este manual para verificar el uso correcto del medidor.

Reemplazo de baterías

Advertencia

Para evitar lecturas falsas que podrían dar lugar a posibles descargas o lesiones personales, reemplace las baterías tan pronto como aparezca el indicador de batería baja.

Apague el medidor y retire los cables de prueba del medidor antes de abrir la tapa de la batería o la caja.

Para reemplazar las baterías:

1. Retire los tornillos de la tapa de la batería y luego retire la tapa de la batería.
2. Reemplace todas las baterías viejas por seis nuevas del mismo tipo, asegurándose de que las conexiones de polaridad sean correctas.
3. Vuelva a instalar la tapa de la batería y asegure todos los tornillos.

INSTRUCCIONES PARA LOS CABLES DE PRUEBA

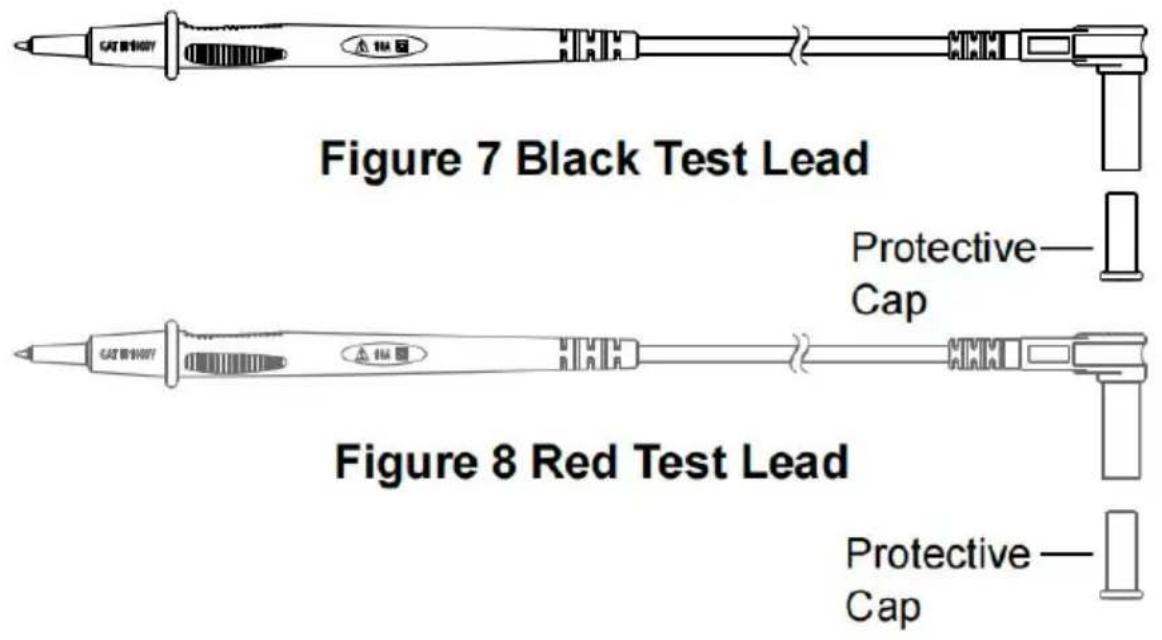

Consulte las figuras 7 y 8, retire las tapas protectoras de los enchufes de los cables de prueba antes de usar.

Consulte las figuras 9 y 10, retire las tapas protectoras en ambos extremos. Primero, inserte las puntas de prueba. Luego, inserte las sondas en los conectores metálicos de las pinzas de cocodrilo.

Manual de usuario: 1 pieza

DECLARACIÓN

1. Este manual está sujeto a cambios sin previo aviso.
2. Nuestra empresa no asumirá ninguna otra responsabilidad por cualquier pérdida.
3. El contenido de este manual no podrá utilizarse como motivo de uso del medidor para cualquier aplicación especial.

Fabricante: Shanghaimuxinmuyeyouxiangongsi

Dirección: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importado a AUS: SIHAO PTY LTD. 1 ROKEVA STREET, EASTWOOD NSW 2122, Australia

Importado a EE. UU.: Sanven Technology Ltd. Suite 250, 9166 Anah Place, Rancho Cucamonga, CA 91730

UK

REP

YH CONSULTING LIMITED.
