SS103 - Multimetr Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Tester izolacji True RMS (cyfrowy multimetr)
Marka	Vevor
Model	SS103
Wymiary	192 x 92 x 61 mm
Waga	Około 469 g (z bateriami)
Zasilanie	6 baterii alkalicznych AAA 1,5 V
Wyświetlacz	LCD 3 3/4 cyfry z analogowym bargrafem
Główne funkcje	Pomiar napięcia AC/DC (1000 V max), rezystancji, ciągłości (<30 Ω), rezystancji izolacji (100 V, 250 V, 500 V, 1000 V), przytrzymanie danych, wybór automatyczny/ręczny, podświetlenie, automatyczne wyłączanie
Kategoria pomiarowa	CAT III 1000 V, stopień zanieczyszczenia 2
Maksymalne dopuszczalne napięcie	1000 V AC/DC
Impedancja wejściowa (napięcie AC)	> 1 MΩ
Impedancja wejściowa (napięcie DC)	Około 10 MΩ
Częstotliwość pomiaru AC	40 Hz do 400 Hz (wartość skuteczna rzeczywista)
Temperatura pracy	0°C do 40°C, wilgotność względna < 75%
Temperatura przechowywania	-20°C do 60°C, wilgotność względna < 85%
Maksymalna wysokość	2000 m
Stopień ochrony	IP40
Konserwacja i czyszczenie	Wycierać wilgotną szmatką i delikatnym detergentem; czyścić zaciski wacikiem nasączonym alkoholem
Baterie	Wymienić 6 baterii AAA po pojawieniu się symbolu słabej baterii
Akcesoria w zestawie	1 para przewodów pomiarowych, 1 para zacisków krokodylkowych, 1 instrukcja obsługi
Gwarancja	1 rok (z wyłączeniem baterii i uszkodzeń spowodowanych niewłaściwym użytkowaniem)
Certyfikaty	CE, FCC (Część 15, klasa B)

Często zadawane pytania - SS103 Vevor

Jak zmierzyć napięcie przemienne za pomocą SS103?

Ustaw przełącznik obrotowy na V~. Podłącz czarny przewód do gniazda COM, a czerwony do gniazda VΩ. Odczytaj wartość na ekranie. Aby przejść do napięcia stałego, naciskaj przycisk SEL, aż pojawi się DC.

Jakie jest maksymalne napięcie, które może zmierzyć SS103?

Maksymalne dopuszczalne napięcie to 1000 V AC i DC. Po przekroczeniu ekran wyświetla OL i słychać sygnał dźwiękowy.

Jak sprawdzić ciągłość obwodu?

Ustaw przełącznik w pozycji ciągłość (symbol diody/paska). Podłącz przewody do obwodu. Jeśli rezystancja jest mniejsza niż około 30 Ω, brzęczyk wydaje ciągły dźwięk.

Jak przeprowadzić test izolacji?

Upewnij się, że obwód jest odłączony od napięcia i rozładowany. Ustaw przełącznik na żądane napięcie testowe (100V, 250V, 500V lub 1000V) w strefie INSULATION. Podłącz przewody do zacisków ISOLATION + i -. Naciśnij i przytrzymaj TEST. Ekran wyświetla rezystancję izolacji i napięcie testowe.

Co oznacza ikona słabej baterii?

Ikona słabej baterii (symbol baterii) wskazuje, że baterie należy natychmiast wymienić, aby uniknąć błędnych odczytów. Użyj 6 baterii alkalicznych AAA 1,5 V.

Jak korzystać z funkcji przytrzymania danych (Data Hold)?

Krótko naciśnij przycisk HOLD. Pojawi się ikona H, a odczyt zostanie zatrzymany. Naciśnij ponownie, aby wyłączyć. Ta funkcja jest również aktywna podczas testu izolacji.

SS103 wyłącza się sam, czy to normalne?

Tak, automatyczne wyłączanie jest domyślnie włączone po 15 minutach bezczynności w celu oszczędzania baterii. Aby je wyłączyć, przytrzymaj przycisk podświetlenia podczas obracania przełącznika z OFF na inną pozycję.

Jakie są podstawowe środki ostrożności?

Nie używaj multimetru, jeśli jest uszkodzony. Sprawdź przewody pomiarowe. Nie przekraczaj 1000 V. Trzymaj palce za osłonami palców. Odłącz zasilanie i rozładuj kondensatory przed pomiarem rezystancji lub izolacji.

Jak konserwować multimetr?

Wyczyść obudowę wilgotną szmatką i delikatnym detergentem. Do zacisków użyj wacika nasączonego alkoholem. Nie używaj ściernych środków. Wymieniaj baterie, gdy tylko zajdzie potrzeba.

Co zrobić, gdy ekran wyświetla OL?

OL oznacza przekroczenie zakresu (Over Load). W trybie ręcznym wybierz wyższy zakres. W trybie automatycznym oznacza to, że mierzona wartość przekracza maksymalny zakres dla tej funkcji.

INSTRUKCJA OBSŁUGI SS103 Vevor

Tester izolacji True RMS

Model: SS103

Model: SS103

To jest oryginalna instrukcja obsługi. Przed użyciem prosimy o dokładne zapoznanie się z treścią instrukcji. Firma VEVOR zastrzega sobie prawo do jednoznacznej interpretacji niniejszej instrukcji obsługi. Wygląd produktu zależy od stanu, w jakim go otrzymali Państwo. Prosimy o wyrozumiałość, ale nie będziemy Państwa ponownie informować o aktualizacjach technologicznych lub oprogramowania naszego produktu.

	Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytkown powinien uważnie przeczytać instrukcję obsługi.
	PRAWIDŁOWA UTYLIZACJANiniejszy produkt podlega przepisom dyrektywy europejskiej 2012/19/UE. Symbol przekreślonego kosza na śmieci na kółkach oznacza, że produkt wymaga selektywnej zbiórki odpadów w Unii Europejskiej. Dotyczy to produktu i wszy akcesoriów oznaczonych tym symbolem. Produktów oznaczonych tym symbolem nie wolno wyrzucać razem z normalnymi odpadami domowymi, lecz należy je oddać do punktu zbiórki urządzeń elektrycznych i elektronicznych przeznaczonych do recyklingu.
Informacje FCC	Informacje FCC:UWAGA: Zmiany lub modyfikacje, na które nie wyraziła w zgody strona odpowiedzialna za zgodność, mogą spowodo unieważnienie prawa użytkownika do korzystania ze sprzęt To urządzenie jest zgodne z częścią 15 przepisów FCC. eksploatacja podlega dwóm następującym warunkom:1) Ten produkt może powodować szkodliwe zakłócenia.2) Produkt ten musi być odporny na wszelkie zakłócenia, zakłócenia mogące powodować niepożądane działanie.OSTRZEŻENIE: Wszelkie zmiany lub modyfikacje tego produktu, które nie zostały wyraźnie zatwierdzone przez st odpowiedzialną za zgodność, mogą spowodować unieważni prawa użytkownika do korzystania z produktu.Uwaga: Produkt ten został przetestowany i uznany za zgc ograniczeniami dla urządzeń cyfrowych klasy B zgodnie z częścią 15 przepisów FCC. Ograniczenia te mają na celu zapewnienie odpowiedniej ochrony przed szkodliwymi zakłóceniami w instalacjach domowych.Ten produkt generuje, wykorzystuje i może emitować enerczęstotliwości radiowej i jeśli nie zostanie zainstalowany i używany zgodnie z instrukcją, może powodować szkodliwe zakłócenia w komunikacji radiowej. Nie ma jednak gwaran zakłócenia nie wystąpią w danej instalacji. Jeśli ten produ powoduje szkodliwe zakłócenia w odbiorze sygnału radiowe lub telewizyjnego, co można sprawdzić, wyłączając i włącz urządzenie, zaleca się, aby użytkownik spróbował skorygov zakłócenia, stosując jeden lub kilka z poniższych środków. · Zmiana orientacji lub położenia anteny odbiorczej. · Zwiększ odległość między produktem i odbiornikiem. · Podłączyć produkt do gniazdka w innym obwodzie niż którego podłączony jest odbiornik. · Aby uzyskać pomoc, skontaktuj się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym.

GWARANCJA

Gwarancja na ten instrument obejmuje brak wad materiałowych i wykonania przez okres jednego roku. Każdy instrument uznany za wadliwy w ciągu jednego roku od daty dostawy i zwrócony do fabryki z opłatą za transport opłaconą z góry, zostanie naprawiony, dostosowany lub wymieniony bezpłatnie dla pierwotnego nabywcy. Niniejsza gwarancja nie obejmuje elementów eksploatacyjnych, takich jak baterie. Jeśli wada została spowodowana niewłaściwym użytkowaniem lub nieprawidłowymi warunkami pracy, naprawa będzie fakturowana za symboliczną cenę.

WSTĘP

Produkt jest zasilanym bateryjnie testerem izolacji True-RMS zaprojektowanym do pomiaru napięcia stałego i przemiennego, rezystancji, ciągłości i rezystancji izolacji. Do testów rezystancji izolacji można wybrać żądaną wartość napięcia testowego pomiędzy 100V, 250V, 500V i 1000V.

Miernik posiada funkcję Data Hold, automatyczną/ręczną zmianę zakresu, automatyczne wyłączanie, podświetlenie, wskazanie biegunowości, wskazanie zasięgu itp. Jest dokładny, wielofunkcyjny, niezawodny i łatwy w obsłudze.

INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Licznik jest zgodny z kategorią pomiarową III (CAT III 1000V) i stopniem zanieczyszczenia 2.

OSTRZEŻENIE

Aby uniknąć porażenia prądem elektrycznym lub obrażeń ciała, należy

przestrzegać poniższych wskazówek:

- Nie używaj miernika, jeśli jest uszkodzony. Przed użyciem miernika sprawdź obudowę. Zwróć szczególną uwagę na izolację wokół złącza.

- Sprawdź, czy w przewodach pomiarowych nie ma uszkodzonej izolacji lub odsłoniętego metalu. Sprawdź ciągłość przewodów pomiarowych. Wymień uszkodzone przewody pomiarowe przed użyciem miernika.

- Nie używaj miernika, jeśli działa nieprawidłowo. Może to spowodować uszkodzenie zabezpieczenia. W razie wątpliwości należy oddać licznik do serwisu.

- Nie należy używać miernika w miejscach, w których występują wybuchowe opary lub pyły.

- Nie należy stosować napięcia wyższego niż napięcie znamionowe podane na mierniku, między zaciskami lub między zaciskiem a uziemieniem.

- Przed użyciem należy sprawdzić działanie miernika, mierząc znaną wartość napięcia.

- Podczas serwisowania licznika należy używać wyłącznie określonych części zamiennych.

- Należy zachować ostrożność podczas pracy z napięciami powyżej 30 V AC, 42 V AC szczytowe lub 60 V prądu stałego. Takie napięcia stwarzają zagrożenie porażeniem prądem.

- Podczas używania sond trzymaj palce za osłonami palców na sondach.

- Podczas wykonywania połączeń należy przed podłączeniem podłączyć wspólny przewód pomiarowy. Podłączasz przewód pomiarowy pod napięciem. Po odłączeniu przewodów pomiarowych, najpierw odłącz przewód pomiarowy pod napięciem.

- Przed otwarciem pokrywy baterii lub obudowy odłącz od miernika wszystkie przewody pomiarowe.

- Nie należy używać miernika z pokrywą baterii lub jej częściami, jeśli obudowa jest poluzowana.

- Aby uniknąć fałszywych odczytów, które mogą prowadzić do porażenia prądem elektrycznym lub obrażeń ciała, należy wymienić baterie, gdy tylko pojawi się wskaźnik niskiego poziomu naładowania baterii.

- Aby uniknąć porażenia prądem elektrycznym, nie dotykaj gołymi rękami żadnych przewodów lub skóry; nie uziemiaj się podczas korzystania z miernika.

- Gdy funkcja Data Hold jest aktywna (jeśli jest wyświetlana), należy zachować ostrożność, ponieważ mogą występować niebezpieczne napięcia.

- Nie należy używać miernika w sposób niezgodny z instrukcją, ponieważ funkcje bezpieczeństwa zapewniane przez miernik mogą być osłabione.

- Przestrzegaj lokalnych i krajowych przepisów bezpieczeństwa. Stosuj środki ochrony indywidualnej. Należy używać sprzętu zapobiegającego porażeniu prądem i obrażeniom spowodowanym łukiem elektrycznym, w przypadku gdy odsłonięte są niebezpieczne przewody pod napięciem.

- Jeżeli zacisk licznika jest podłączony do niebezpiecznego przewodu pod napięciem, należy zauważyć, że ten potencjał może wystąpić na wszystkich innych zaciskach!

- CAT III - Kategoria pomiarowa III dotyczy pomiarów wykonywanych w instalacji budynku. Przykładami są pomiary na tablicach rozdzielczych, wyłącznikach, okablowaniu, w tym kablach, szynach zbiorczych, skrzynkach przyłączeniowych, przełącznikach, gniazdkach w instalacji stałej, oraz urządzeń do użytku przemysłowego i niektórych innych urządzeń, na przykład silników stacjonarnych ze stałym połączeniem z instalacją stacjonarną.

Nie używaj miernika do pomiarów w kategorii IV.

Ostrożność

Aby uniknąć możliwych uszkodzeń miernika lub sprzętu, postępuj zgodnie z poniższymi wskazówkami:

• Odłącz zasilanie obwodu i dokładnie rozładuj wszystkie kondensatory przed sprawdzeniem rezystancji, ciągłości i rezystancji izolacji.
• Używaj właściwych zacisków, funkcji i zakresów do swoich pomiarów.
• Przed przekręceniem przełącznika obrotowego w celu zmiany funkcji należy odłączyć przewody pomiarowe od testowanego obwodu.

Symbolika

	Prąd przemienny i stały
	Uwaga, ryzyko niebezpieczeństwa, przed użyciem należy zapoz się z instrukcją obsługi.
	Uwaga, ryzyko porażenia prądem.
	Zacisk uziemienia
	Zgodny z dyrektywami Unii Europejskiej
	Sprzęt jest w całości zabezpieczony podwójną izolacją lub wzmocniona izolacja.

Przeczytaj wszystkie ostrzeżenia dotyczące bezpieczeństwa i instrukcje. Nieprzestrzeganie ostrzeżeń i instrukcji może spowodować porażenie prądem, pożar i/lub poważne obrażenia.

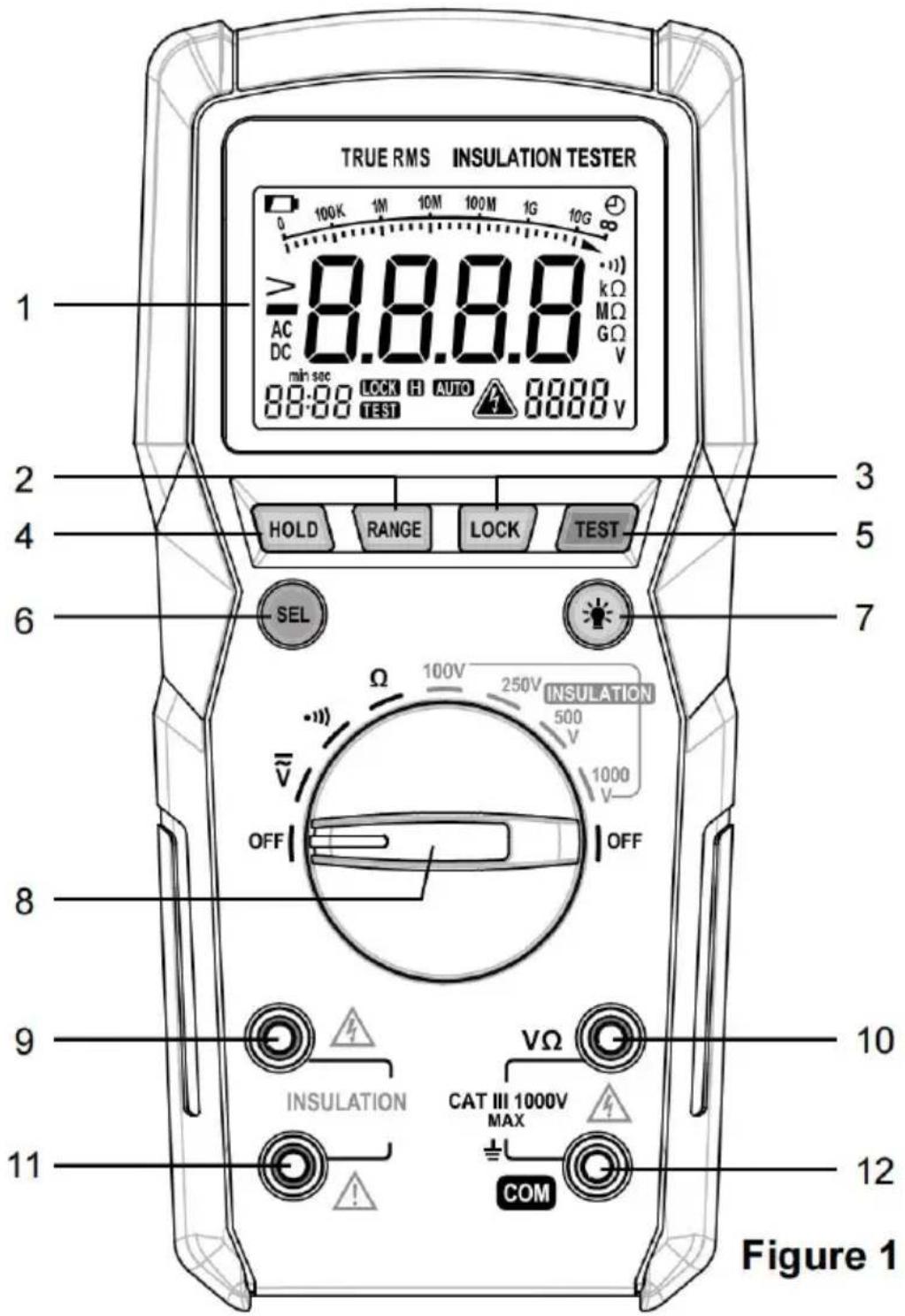

PANEL PRZEDNI

1. Wyświetlacz LCD
2. Przycisk „ZAKRES”

Służy do przełączania między automatycznym i ręcznym ustawianiem zakresu, aby wybrać żądany zakres ręczny.

1. Przycisk „BLOKADA”

Służy do blokowania testu izolacji lub zwalniania blokady.

W trybie testu izolacji naciśnij raz przycisk LOCK, aby wykonać test zamek. Naciśnij przycisk TEST raz, aby rozpocząć test izolacji.

blokada testowa działa poprzez przytrzymanie tego przycisku TEST, aż do momentu naciśnięcia LOCK lub TEST naciśnięty ponownie.

1. Przycisk „HOLD”

Służy do włączania/wyłączania funkcji Data Hold.

1. Przycisk „TEST“

Służy do uruchamiania/zatrzymywania testów izolacji.

1. Przycisk „SEL”

Służy do przełączania pomiędzy funkcjami napięcia stałego i przemiennego.

1. Przycisk „ „

Służy do włączania/wyłączania podświetlenia.

1. Przełącznik obrotowy

Służy do wyboru żądanej funkcji, a także włączania/wyłączania Metr.

Aby oszczędzać baterię, ustaw ten przełącznik w pozycji WYŁ., gdy Licznik nie jest używany.

1. „IZOLACJA” zacisk ujemny (-)

Złącze wtykowe do czarnego przewodu pomiarowego do pomiaru izolacji.

1. Terminal "

Złącze wtykowe do czerwonego przewodu pomiarowego do pomiaru napięcia i rezystancji

pomiary i testy ciągłości.

1. "IZOLACJA" zacisk dodatni (+)

Złącze wtykowe do czerwonego przewodu pomiarowego do pomiaru izolacji.

1. Terminal „COM“

Złącze wtykowe do czarnego przewodu pomiarowego do pomiaru napięcia i rezystancji pomiary i testy ciągłości.

Instrukcja obsługi wbudowanego brzęczyka:

Po włączeniu miernika brzęczyk wyda sygnał dźwiękowy.

Po naciśnięciu przycisku brzęczyk wyda sygnał dźwiękowy. jest skuteczny.

Brzęczyk wyda trzy sygnały dźwiękowe przed wyłączeniem miernika automatycznie.

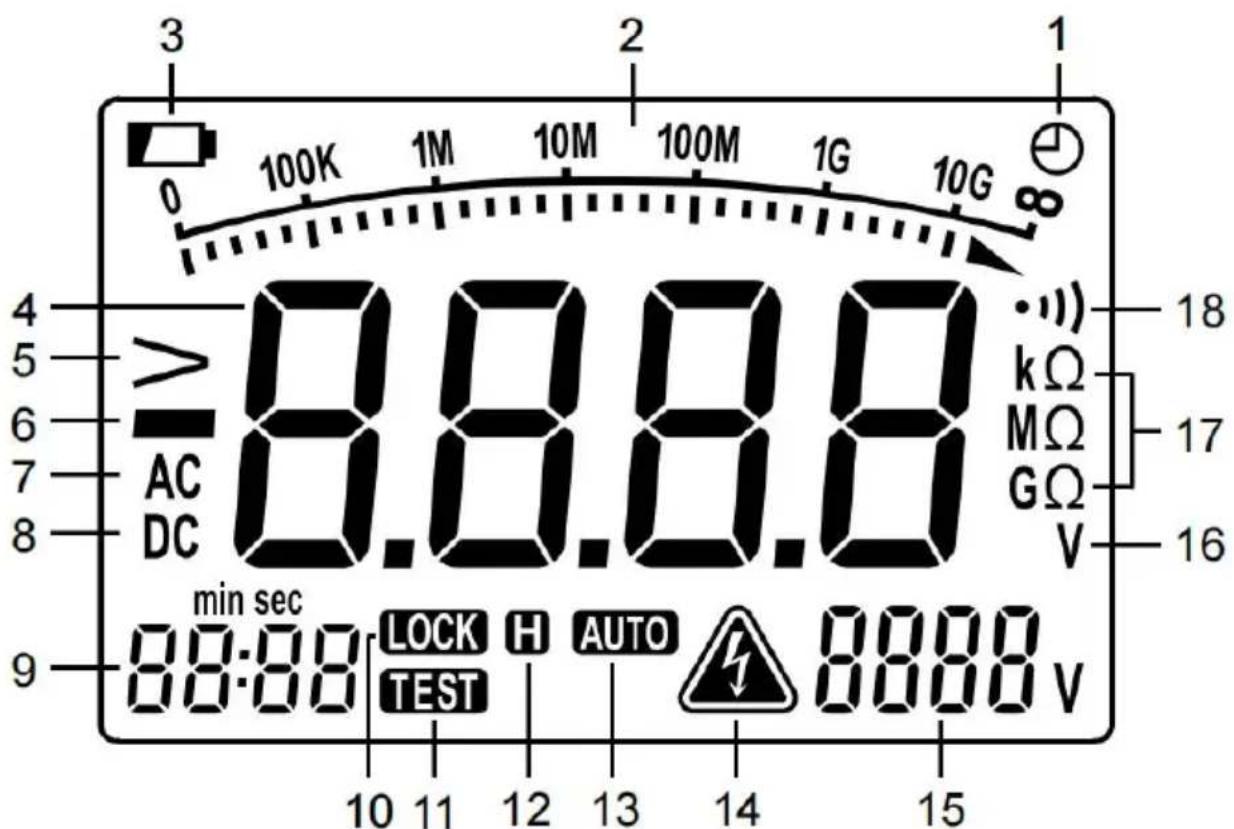

ZROZUMIENIE WYŚWIETLACZA

Figure 2

Wyjaśnienia:

NIE.	Symbol	Opis
1		Funkcja automatycznego wyłączania jest włączona.
2		Analogowy wykres słupkowy ze skalą do po izolacji.
3		Niski poziom baterii. Oznacza, że należy natychmiast wymienić baterie.
4		Wyświetlacz główny
5		Wskaźnik przekroczenia zakresu dla testów izolacji.
6	[6HKZ]	Znak ujemny
7		Prąd przemienny
8		Prąd stały
9		Wyświetlacz czasu testu izolacji.
10		Jądro izolacyjne jest zablokowane.
11		Test izolacji jest w toku.
12		Dane Trzymać Jest włączony .
13		Automatyczna zmiana zakresu
14		Miernik wykrywa napięcie większe niż 30V.Bądź ostrożny!Podczas przeprowadzania testów izolacji ta ikona oznacza, że miernik podaje wysokie napięcie.
15		Izolacja Test Woltaż Wyświetlacz
16	[T4H6]	Jednostka pomiaru napięcia
17		Jednostki Do Opór Pomiary
18	[273H]	Wybrano funkcję testu ciągłości.

SPECYFIKACJA OGÓLNA

Wyświetlacz: LCD 3 3/4-cyfrowy

Wskaźnik biegunowości ujemnej: wyświetlany automatycznie na

wyświetlaczu

Częstotliwość próbkowania: około 2 do 3 razy na sekundę

Wskaźnik przekroczenia zakresu: na wyświetlaczu głównym wyświetla się OL (W przypadku testów izolacji wyświetlacz główny pokazuje wartość górnego limitu bieżącego zakresu i pojawia się ikona >.)

Wskaźnik niskiego poziomu naładowania baterii: wyświetlany na

wyświetlaczu

Baterie: bateria alkaliczna 1,5 V, AAA, 6 sztuk

Środowisko pracy: Temperatura: od 0°C do 40°C

Wilgotność względna: <75%

Środowisko przechowywania: Temperatura: od -20°C do 60°C

Wilgotność względna: <85%

Współczynnik temperaturowy:

0,2 x (określona dokładność)/°C (<18°C lub >28°C)

Stopień IP: IP40

Wysokość operacyjna: od 0 do 2000 metrów

Rozmiar: 192 mm x 92 mm x 61 mm

Waga: około 469 g (wliczając baterie)

SPECYFIKACJA

Dokładność określana jest na okres jednego roku od kalibracji i przy 18°C do 28°C, przy wilgotności względnej <75%.

Specyfikacje dokładności mają następującą formę:

± ([% odczytu] + [liczba najmniej znaczących cyfr])

Z wyjątkiem przypadków, w których określono inaczej, dokładność określa się w zakresie od 10% do

100% zasięgu.

Napięcie prądu przemiennego

Impedancja wejściowa: > 1MΩ

Zakres częstotliwości: 40 Hz do 400 Hz (Uwaga: z wyjątkiem sygnału sinusoidalnego i pomiarów sygnału fali trójkątnej, specyfikacje dokładności dla pomiarów napięcia przemiennego nie dotyczą sygnałów o częstotliwości >200Hz.) Odczyt: True RMS

Maksymalne dopuszczalne napięcie wejściowe: 1000 V

Uwaga: Gdy napięcie wejściowe jest ≥ 1000 V, wbudowany brzęczyk wydaje sygnał dźwiękowy.

Gdy napięcie jest > 1010 V, na wyświetlaczu głównym pojawia się OL.

Napięcie stałe

Impedancja wejściowa: około 10 MΩ

Maksymalne dopuszczalne napięcie wejściowe: 1000 V

Uwaga: Gdy napięcie wejściowe jest ≥ 1000 V, wbudowany brzęczyk wydaje sygnał dźwiękowy.

Gdy napięcie jest > 1010 V, na wyświetlaczu głównym pojawia się OL.

Opór

Range	Resolution	Accuracy
400.0Ω	0.1Ω	± (1.2% + 5)
4.000kΩ	0.001kΩ	± (1% + 5)
40.00kΩ	0.01kΩ
400.0kΩ	0.1kΩ
4.000MΩ	0.001MΩ
40.00MΩ	0.01MΩ	± (1.2% + 5)

Napięcie w obwodzie otwartym: około 1 V

Uwaga: Jeżeli zmierzony opór jest > 41 MΩ, na wyświetlaczu głównym pojawi się OL.

Test ciągłości

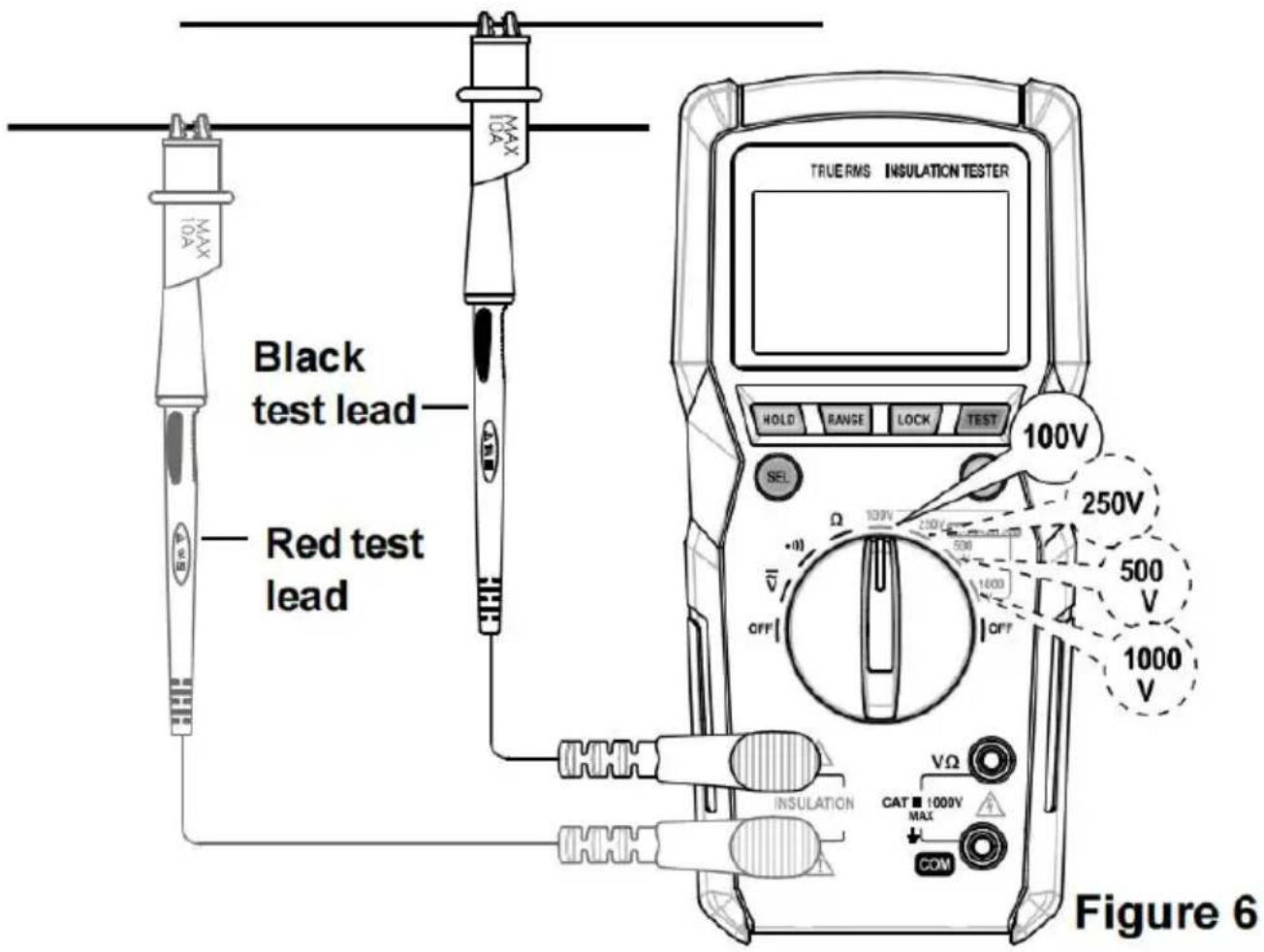

Rezystancja izolacji

Uwaga: Jeżeli zmierzona rezystancja izolacji przekroczy aktualnie wybrany zakres, na wyświetlaczu głównym pojawi się górna wartość graniczna zakresu i ikona.

1. Aby uniknąć porażenia prądem elektrycznym, należy zachować ostrożność podczas wykonywania pomiarów/testów.
2. Aby uniknąć porażenia prądem, nie dotykaj przedmiotu znajdującego się pod napięciem. Wykonaj test na dłoni lub skórze.
3. Zawsze umieszczaj palce za osłonami palców sondy.

Wstrzymanie danych

Naciśnij krótko przycisk HOLD, aby aktywować funkcję Data Hold. Obecny odczyt jest wstrzymany i pojawia się ikona.

Aby dezaktywować funkcję Data Hold, ponownie naciśnij krótko przycisk HOLD. Ikona znika.

Notatka:

1. Na końcu każdego testu izolacji, zmierzona rezystancja izolacji jest automatycznie wyświetlana na wyświetlaczu głównym.
2. Podczas trwania testu izolacji można aktywować funkcję Data Hold, naciskając krótko przycisk HOLD.

Ręczne i automatyczne ustawianie zakresu

Domyślnie miernik korzysta z automatycznego zakresu w funkcjach z funkcją automatyczną i opcją ręcznej zmiany zakresu. Na wyświetlaczu pojawia się ikona AUTO.

Naciśnij krótko przycisk RANGE raz, aby przejść do ręcznego ustawiania zakresu. Ikona AUTO znika. W tym trybie każde kolejne naciśnięcie przycisku RANGE zwiększa zakres. Po osiągnięciu najwyższego zakresu, miernik przesuwa się do najniższego zakresu.

Aby powrócić do trybu automatycznego wyboru zakresu, naciśnij i przytrzymaj przycisk RANGE przez około 2 sekundy.

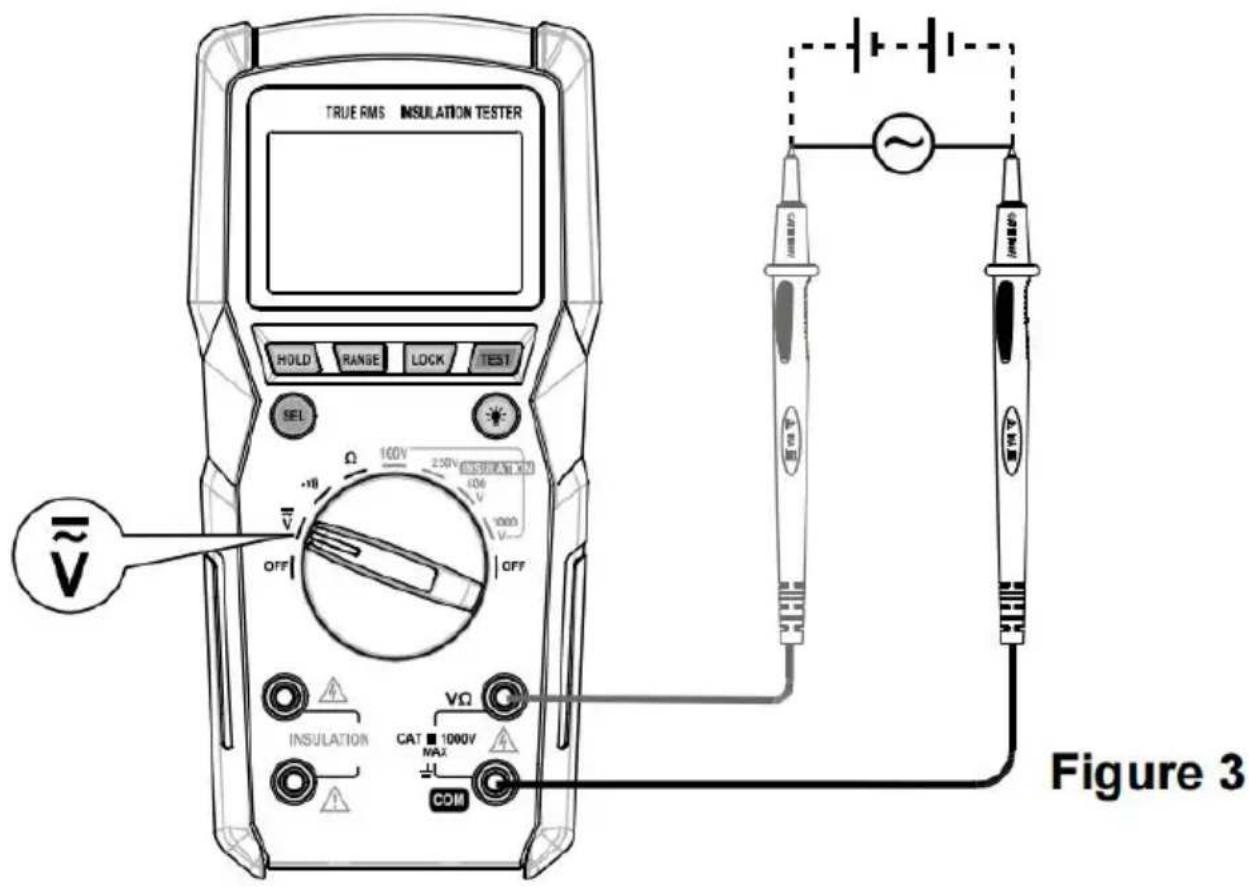

Pomiar napięcia stałego lub przemiennego

Ostrzeżenie: Aby uniknąć porażenia prądem elektrycznym lub uszkodzenia miernika, nie przykładaj napięcia wyższego niż 1000 V prądu przemiennego/stałego pomiędzy terminale.

1. Podłącz czarny przewód pomiarowy do zacisku, a czerwony przewód pomiarowy do zacisku, jak pokazano na rysunku 3.
2. Ustaw przełącznik obrotowy w pozycji.
3. Miernik domyślnie przełącza się na funkcję pomiaru napięcia przemiennego, AC na wyświetlaczu wyświetlana jest ikona. Aby zmierzyć napięcie stałe, naciskaj przycisk SEL, aż pojawi się ikona.
4. Podłącz przewody pomiarowe do obwodu, który chcesz zmierzyć.
5. Odczytaj wyświetlacz. W przypadku pomiarów napięcia stałego, biegunowość połączenia czerwonego przewodu pomiarowego będzie również wskazywana.

Uwaga: Jeśli podczas ręcznego ustawiania zakresu na wyświetlaczu głównym pojawi się OL, oznacza to przekroczenie zakresu. Należy wybrać wyższy zakres.

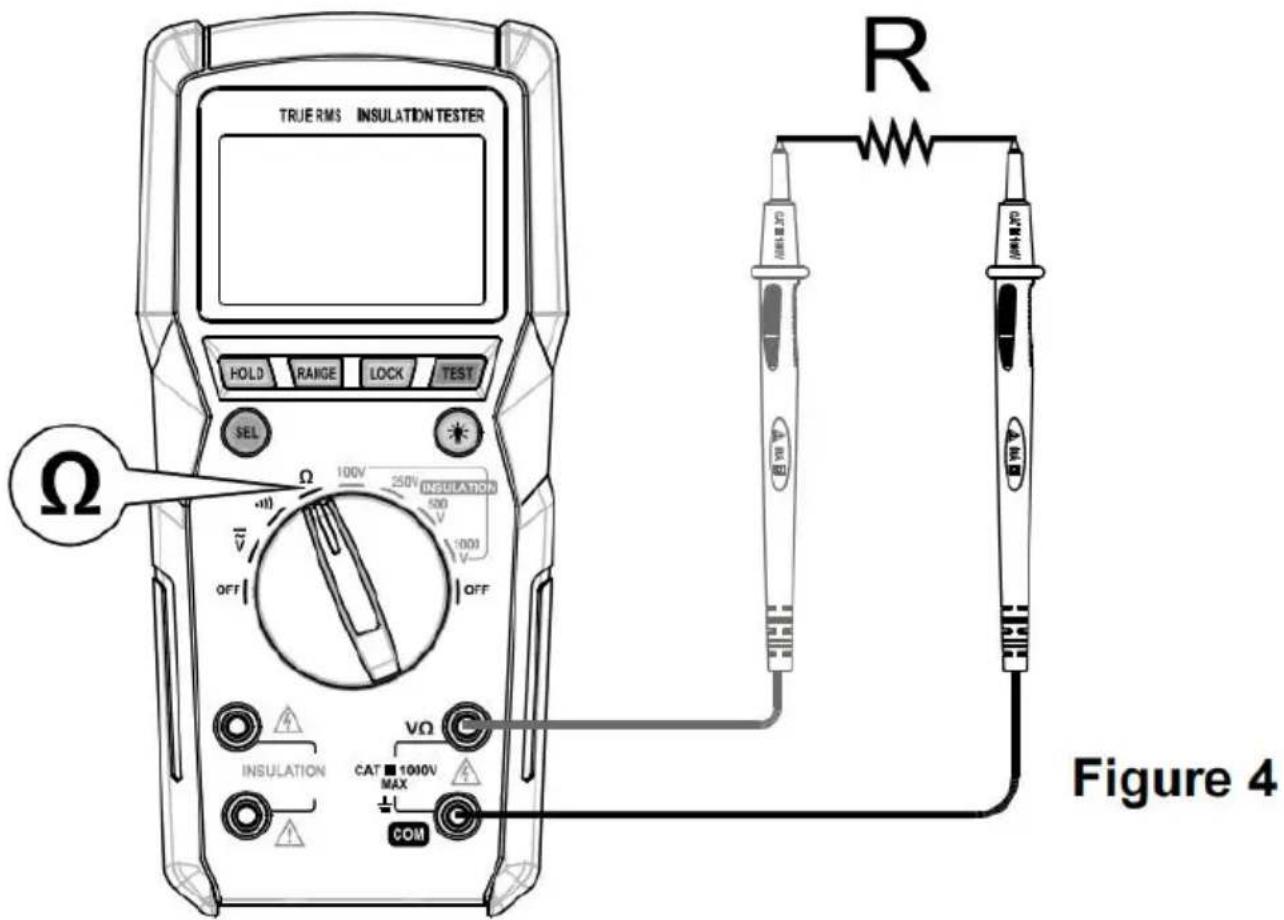

Pomiar rezystancji

Ostrzeżenie: Przed pomiarami należy odłączyć zasilanie od obwodu, który ma zostać przetestowany i dokładnie rozładować wszystkie kondensatory.

1. Podłącz czarny przewód pomiarowy do zacisku COM, jak pokazano na rysunku.
2. a czerwony przewód pomiarowy do zacisku V.
3. Ustaw przełącznik obrotowy na Ω.
4. Podłącz przewody pomiarowe do mierzonego rezystora.
5. Odczekaj, aż odczyt się ustabilizuje, a następnie odczytaj wyświetlacz.

Notatka:

1. W przypadku pomiarów >1 MΩ, miernik może potrzebować kilku sekund, aby ustabilizować odczyty. Jest to normalne w przypadku pomiarów o wysokiej rezystancji.
2. Jeśli zaciski wejściowe są otwarte, na wyświetlaczu głównym pojawi się OL wskaźnik przekroczenia zakresu.
3. W przypadku ręcznego ustawiania zakresu, jeżeli na wyświetlaczu głównym pojawi się OL, oznacza to, że przekroczenie zakresu. Należy wybrać wyższy zakres.

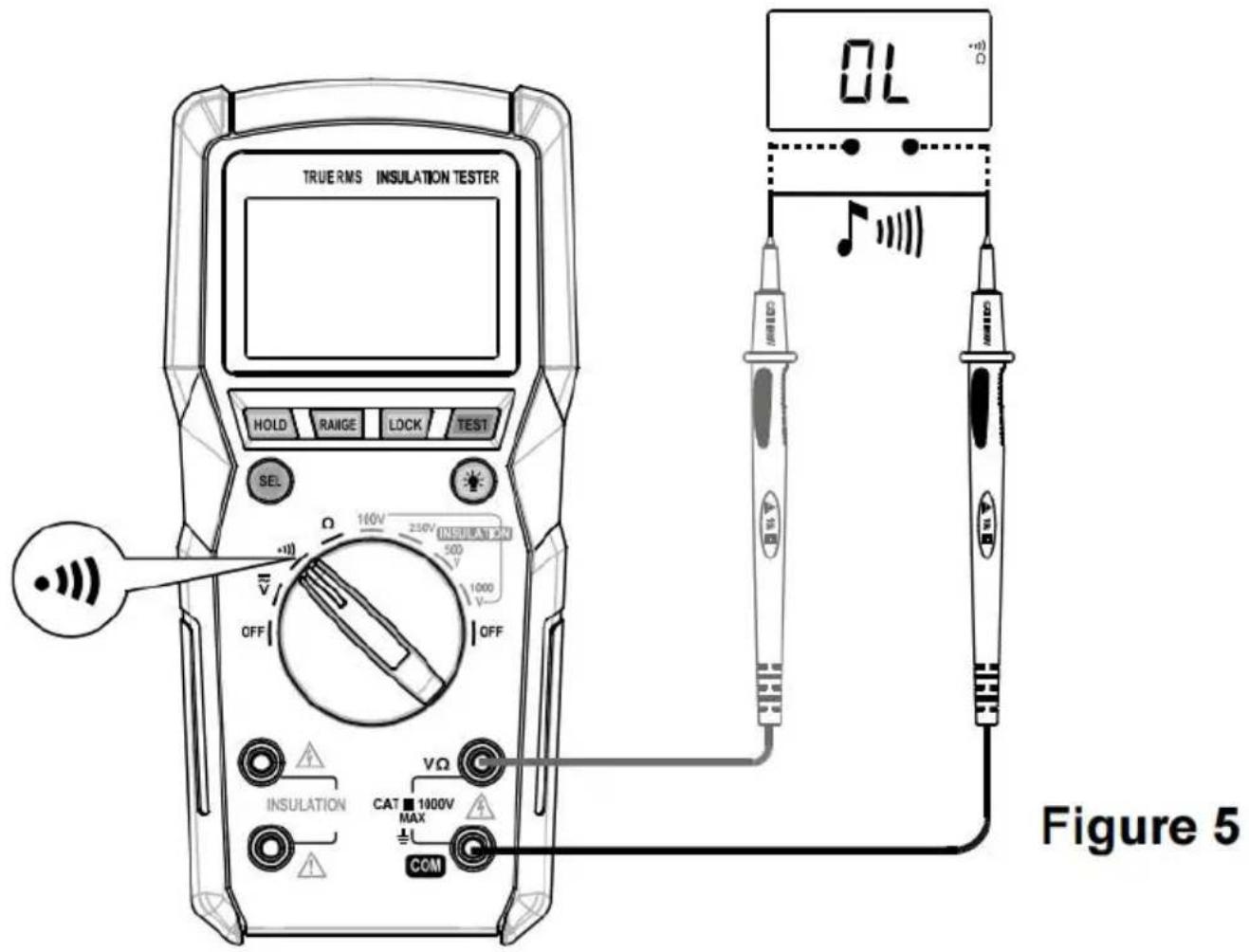

Test ciągłości

Ostrzeżenie: Przed testami należy odłączyć całe zasilanie obwodu. należy przeprowadzić test i dokładnie rozładować wszystkie kondensatory.

1. Podłącz czarny przewód pomiarowy do zacisku COM, jak pokazano na rys
2. a czerwony przewód pomiarowy do zaciisku V
3. Ustaw przełącznik obrotowy w pozycji .
4. Podłącz przewody pomiarowe do obwodu, który chcesz przetestować.
5. Jeżeli rezystancja jest mniejsza niż około 30 Ω, wbudowany brzęczyk wyś sygnał dźwiękowy.

Testowanie izolacji

Ostrzeżenie:

1. Testy izolacji należy wykonywać wyłącznie w obwodach bez napięcia.
2. Przed rozpoczęciem testów izolacji należy wykonać następujące czynności:
3. Upewnij się, że obiekt poddawany testowi nie znajduje się pod napięciem.
4. Upewnij się, że obiekt poddawany testowi został dokładnie rozładowany.
5. Upewnij się, że przełącznik obrotowy jest ustawiony w prawidłowej pozycji i że wszystkie połączenia są dobre i solidne.
6. Po rozpoczęciu testu izolacji miernik stale wysyła sygnał wysokiego napięcia. Aby uniknąć porażenia prądem lub obrażeń ciała, nie dotykaj żadnych odsłoniętych przewodników.
7. Podczas przeprowadzania testu izolacji nie należy przykładać żadnych innych napięć do pętli testowej.
8. Podczas pomiaru izolacji przewody pomiarowe powinny być umieszczone oddzielnie. Nigdy nie skręcaj przewodów pomiarowych razem.
9. Czas trwania testu nie może przekroczyć 10 sekund w żadnym z przypadków, gdy spełnione są następujące warunki:

- Zmierzona rezystancja izolacji jest mniejsza niż 1 MΩ, gdy przełącznik obrotowy ustawiony jest na 100V.

- Zmierzona rezystancja izolacji jest mniejsza niż 1 MΩ, gdy przełącznik obrotowy ustawiony jest na 250V.

- Zmierzona rezystancja izolacji jest mniejsza niż 2,5 MΩ, gdy przełącznik obrotowy ustawiony jest na 500V.

- Zmierzona rezystancja izolacji jest mniejsza niż 1 MΩ, gdy przełącznik obrotowy ustawiony jest na 1000V.

1. Po wykonaniu testów izolacji rozładuj badane obiekty dokładnie.

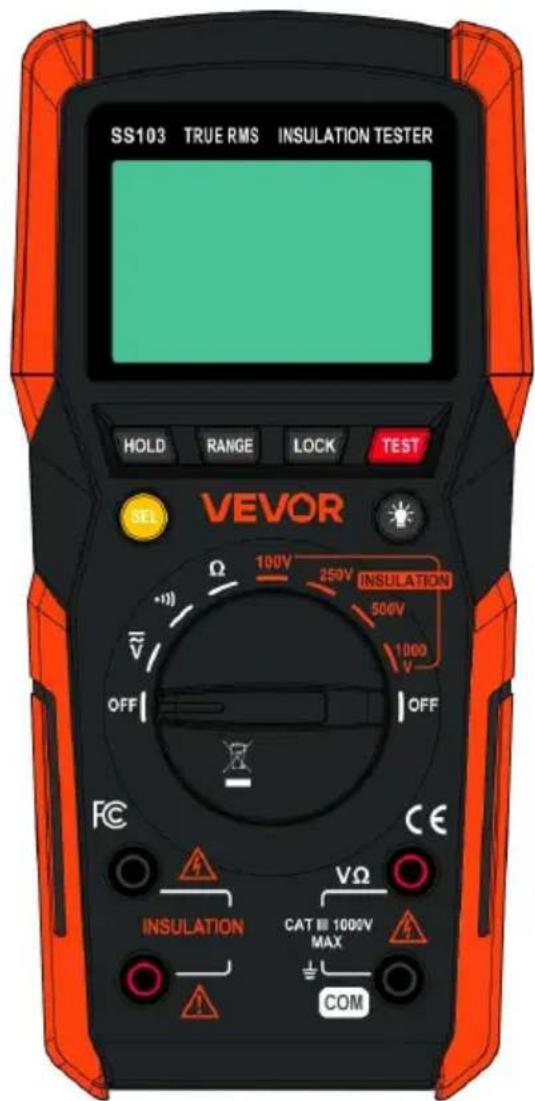

2. Jak pokazano na rysunku 6, podłącz czarny przewód pomiarowy do zacisku ujemnego (-) IZOLACJI, a czerwony przewód pomiarowy do zacisku dodatniego IZOLACJI.
3. Ustaw przełącznik obrotowy w żądanej pozycji napięcia testowego (100 V, 250 V, 500 V lub 1000 V) w obszarze IZOLACJI.
4. Podłącz dwa przewody pomiarowe do obwodu, który chcesz zmierzyć.
5. Naciśnij i przytrzymaj przycisk TEST, aby rozpocząć test. Ikona pojawi się jako wskazówka.

Podczas testu:

• Czas trwania testu jest wyświetlany na wyświetlaczu w lewym dolnym rogu.
• Napięcie wyjściowe testu wyświetlane jest na dolnym prawym wyświetlaczu.
• Wyświetlacz główny i analogowy wykres słupkowy wskazują mierzoną wartość

rezystancji izolacji.

- Ikona pojawia się, aby przypomnieć, że występuje wysokie napięcie.

wyników i że należy zachować szczególną ostrożność.

Uwaga: Jeżeli naciśniesz przycisk LOCK raz, a następnie naciśniesz przycisk TEST raz, test pozostanie aktywny do momentu naciśnięcia przycisku LOCK lub TEST ponownie.

1. Odczytaj wyświetlacz.
2. Aby zatrzymać test, zwolnij przycisk TEST.

Uwaga: Jeżeli wyświetlane są obie ikony 1, należy przerwać test, naciskając przycisk LOCK lub TEST jeden raz.

1. Następnie obwód testowy rozładowuje się przez miernik. Aby uniknąć porażenia prądem i obrażeń ciała, nie odłączaj przewodów pomiarowych z obwodu poddawanego testowi aż do całkowitego rozładowania.

Uwaga: Pojemność badanego obiektu nie może przekraczać 1 uF. Aby uniknąć obrażeń ciała, należy rozładować obiekt poddawany testowi dokładnie po zakończeniu testu.

Automatyczne wyłączanie

Licznik wyłączy się automatycznie, jeśli nie będzie używany przez 15 minut. Najpierw przekręć przełącznik obrotowy do pozycji WYŁĄCZONY, a następnie przełącz do żądanej pozycji spowoduje ponowne włączenie miernika po jego wyłączeniu automatycznie.

Aby wyłączyć automatyczne wyłączanie, naciśnij i przytrzymaj przycisk podczas przełączania obrotowego przełącznika z pozycji WYŁĄCZONY na inną pozycję.

Nie zwalniaj przycisku, dopóki miernik nie wypełni całego wyświetlacza.

Uwaga: Podczas trwania testu izolacji nastąpi automatyczne wyłączenie zasilania, jeśli zasilanie jest wyłączone.

KONSERWACJA

Za wyjątkiem wymiany baterii, nigdy nie podejmuj prób naprawy lub serwisowania

miernika.

Przechowuj miernik w suchym miejscu, gdy nie jest używany. Nie przechowuj w środowisku z silnym polem elektromagnetycznym.

Ogólna konserwacja

Okresowo przecieraj obudowę wilgotną ściereczką z dodatkiem niewielkiej ilości łagodnego detergentu.

Nie należy używać środków ściernych ani rozpuszczalników.

Brud lub wilgoć w zaciskach mogą wpływać na odczyty. Wyczyść zaciski tak szybko, jak to możliwe. Następuje:

1. Ustaw przełącznik obrotowy w pozycji WYŁĄCZONY i odłącz przewody pomiarowe od licznika.
2. Wytrząśnij wszelkie zabrudzenia, które mogą znajdować się w zaciskach.
3. Nasącz nowy wacik alkoholem.
4. Przesuwaj wymazówkę po każdym z zacisków.

Uwaga: W przypadku awarii miernika należy sprawdzić i wymienić (w razie potrzeby) baterie i/lub przejrzeć tę instrukcję, aby upewnić się, że miernik jest używany prawidłowo.

Wymiana baterii

Ostrzeżenie

Aby uniknąć fałszywych odczytów, które mogą prowadzić do możliwego porażenia prądem lub obrażeń ciała, wymień baterie, jak tylko pojawi się wskaźnik niskiego poziomu naładowania baterii.

Przed otwarciem pokrywy baterii lub obudowy miernika należy wyłączyć i odłączyć przewody pomiarowe.

Aby wymienić baterie:

1. Odkręć śruby na pokrywie baterii, a następnie zdejmij pokrywę baterii.
2. Wymień wszystkie stare baterie na sześć nowych tego samego typu, zwracając uwagę na prawidłową biegunowość połączeń.
3. Załóż ponownie pokrywę baterii i dokręć wszystkie śruby.

INSTRUKCJA DOTYCZĄCA PRZEWODÓW POMIAROWYCH

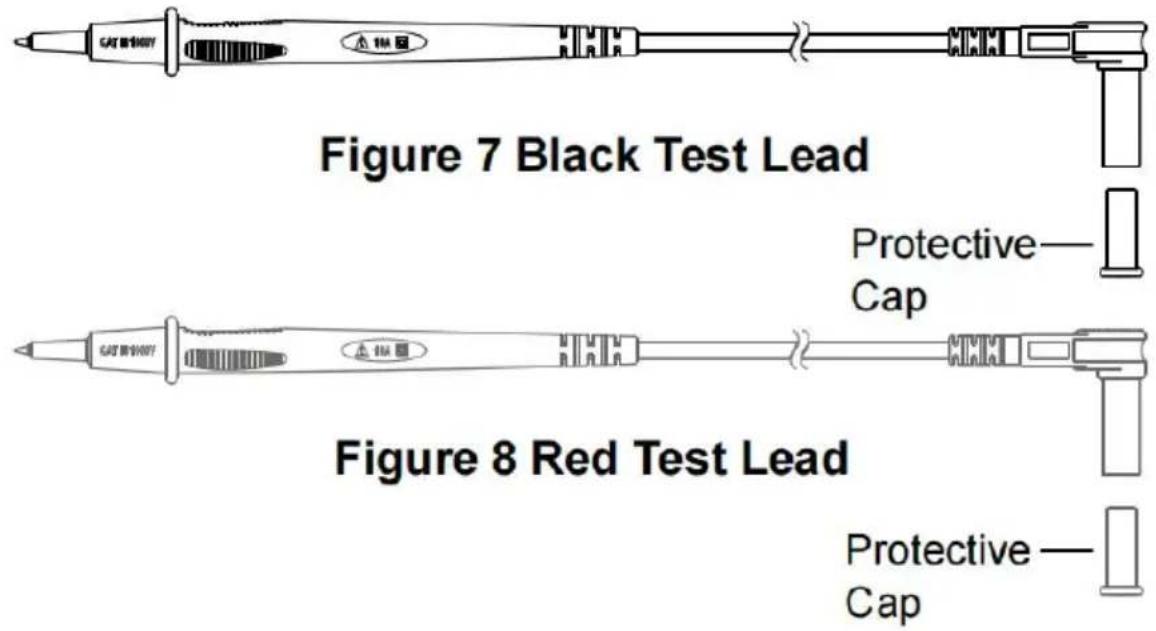

Odnieś się do rysunków 7 i 8, zdejmij zaślepki ochronne z wtyczek. Przed użyciem należy sprawdzić przewody pomiarowe.

należy sprawdzić przewody pomiarowe.

Odnieś się do rysunków 9 i 10, zdejmij nasadki ochronne z obu końców przewodów pomiarowych. Następnie włóż sondy do metalowych gniazd klipsy krokodylkowe.

Przewód pomiarowy: 1 para

Klipsy krokodylkowe: 1 para

Instrukcja obsługi: 1 sztuka

DEKLARACJA

1. Niniejsza instrukcja może ulec zmianie bez powiadomienia.
2. Nasza firma nie bierze na siebie żadnej innej odpowiedzialności za poniesione straty.
3. Treści zawarte w niniejszej instrukcji nie mogą być podstawą do korzystania z niej.

Miernik do zastosowań specjalnych.

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Importowane do Australii: SIHAO PTY LTD. 1 ROKEVA
