Tipo di prodotto	Tester di isolamento True RMS (multimetro digitale)
Marca	Vevor
Modello	SS103
Dimensioni	192 x 92 x 61 mm
Peso	Circa 469 g (batterie incluse)
Alimentazione	6 batterie alcaline AAA 1,5 V
Display	LCD a 3 3/4 cifre con bargrafico analogico
Funzioni principali	Misura tensione AC/DC (1000 V max), resistenza, continuità (<30 Ω), resistenza di isolamento (100 V, 250 V, 500 V, 1000 V), mantenimento dati, selezione automatica/manuale, retroilluminazione, spegnimento automatico
Categoria di misura	CAT III 1000 V, grado di inquinamento 2
Tensione massima ammissibile	1000 V AC/DC
Impedenza d'ingresso (tensione AC)	> 1 MΩ
Impedenza d'ingresso (tensione DC)	Circa 10 MΩ
Frequenza di misura AC	40 Hz a 400 Hz (valore efficace vero)
Temperatura di funzionamento	0°C a 40°C, UR < 75%
Temperatura di stoccaggio	-20°C a 60°C, UR < 85%
Altitudine massima	2000 m
Grado di protezione	IP40
Manutenzione e pulizia	Pulire con un panno umido e un detergente delicato; pulire i terminali con un bastoncino di cotone imbevuto di alcol
Batterie	Sostituire le 6 batterie AAA non appena appare il simbolo di batteria scarica
Accessori inclusi	1 paio di cavi di prova, 1 paio di pinze a coccodrillo, 1 manuale d'uso
Garanzia	1 anno (escluse batterie e danni da uso improprio)
Certificazioni	CE, FCC (Parte 15, classe B)

Domande frequenti - SS103 Vevor

Come misurare la tensione alternata con il SS103?

Imposta il commutatore rotativo su V~. Collega il cavo nero al terminale COM e quello rosso al terminale VΩ. Leggi il valore sul display. Per passare alla tensione continua, premi il pulsante SEL finché non viene visualizzato DC.

Qual è la tensione massima che può misurare il SS103?

La tensione massima ammissibile è di 1000 V in AC e DC. Oltre, il display mostra OL e viene emesso un bip.

Come testare la continuità di un circuito?

Posiziona il commutatore sulla posizione continuità (simbolo diodo/barra). Collega i cavi al circuito. Se la resistenza è inferiore a circa 30 Ω, il cicalino emette un suono continuo.

Come effettuare un test di isolamento?

Assicurati che il circuito sia spento e scarico. Imposta il commutatore sulla tensione di prova desiderata (100V, 250V, 500V o 1000V) nella zona INSULATION. Collega i cavi ai terminali ISOLATION + e -. Tieni premuto TEST. Il display mostra la resistenza di isolamento e la tensione di prova.

Cosa significa l'icona di batteria scarica?

L'icona di batteria scarica (simbolo pila) indica che le batterie devono essere sostituite immediatamente per evitare letture errate. Utilizza 6 batterie alcaline AAA 1,5 V.

Come utilizzare la funzione di mantenimento dati (Data Hold)?

Premi brevemente il pulsante HOLD. Appare l'icona H e la lettura viene bloccata. Premi di nuovo per disattivare. Questa funzione è attiva anche durante un test di isolamento.

Il SS103 si spegne da solo, è normale?

Sì, lo spegnimento automatico è attivato per default dopo 15 minuti di inattività per risparmiare le batterie. Per disattivarlo, tieni premuto il pulsante retroilluminazione mentre giri il commutatore da OFF a un'altra posizione.

Quali sono le precauzioni di sicurezza essenziali?

Non utilizzare il multimetro se è danneggiato. Ispezionare i cavi di prova. Non superare 1000 V. Tenere le dita dietro le protezioni. Scollegare l'alimentazione e scaricare i condensatori prima di misurare la resistenza o l'isolamento.

Come mantenere il multimetro?

Pulire l'involucro con un panno umido e un detergente delicato. Per i terminali, utilizzare un bastoncino di cotone imbevuto di alcol. Non utilizzare abrasivi. Sostituire le batterie non appena necessario.

Cosa fare se il display mostra OL?

OL significa superamento del campo di misura (Over Load). In modalità manuale, selezionare un campo più alto. In modalità auto, indica che il valore misurato supera il campo massimo per quella funzione.

MANUALE UTENTE SS103 Vevor

Tester di isolamento a vero valore efficace

Modello: SS103

Modello: SS103

Queste sono le istruzioni originali. Si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare il prodotto. VEVOR si riserva la piena interpretazione del manuale utente. L'aspetto del prodotto dipende dal prodotto ricevuto. Vi preghiamo di non informarvi ulteriormente in caso di aggiornamenti tecnologici o software relativi al nostro prodotto.

	Avvertenza: per ridurre il rischio di lesioni, l'utente deve attentamente il manuale di istruzioni.
	SMALTIMENTO CORRETTOQuesto prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/UE. Il simbolo raffigurante un bidone del spazzatura barrato indica che il prodotto richiede la racco differenziata nell'Unione Europea. Questo vale per il prodottuti gli accessori contrassegnati da questo simbolo. I pro contrassegnati come tali non possono essere smaltiti con normali rifiuti domestici, ma devono essere consegnati a punto di raccolta per il riciclaggio di apparecchiature eletted elettroniche.
Informazioni FCC	Informazioni FCC:ATTENZIONE: Cambiamenti o modifiche non espressament approvati dalla parte responsabile della conformità potrebbe invalidare il diritto dell'utente a utilizzare l'apparecchiatura! Questo dispositivo è conforme alla Parte 15 delle Norme funzionamento è soggetto alle seguenti due condizioni:1) Questo prodotto potrebbe causare interferenze dannose2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, comprese quelle che potrebbero causare un funzionamento indesiderato.ATTENZIONE: eventuali modifiche o alterazioni apportate a prodotto non espressamente approvate dalla parte respons della conformità potrebbero invalidare il diritto dell'utente a utilizzare il prodotto.Nota: questo prodotto è stato testato e ritenuto conforme per i dispositivi digitali di Classe B, ai sensi della Parte Norme FCC. Tali limiti sono concepiti per fornire una pro ragionevole contro interferenze dannose in un'installazione residenziale.Questo prodotto genera, utilizza e può irradiare energia a radiofrequenza e, se non installato e utilizzato in conform le istruzioni, può causare interferenze dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia cì si verifichino interferenze in una particolare installazione. S questo prodotto causa interferenze dannose alla ricezione radiofonica o televisiva, verificabili spegnendo e riaccenden prodotto, si consiglia all'utente di provare a correggere l'interferenza adottando una o più delle seguenti misure. · Riorientare o riposizionare l'antenna ricevente. · Aumentare la distanza tra il prodotto e il ricevitore. · Collegare il prodotto a una presa di corrente appartene circuito diverso da quello a cui è collegato il ricevitore. · Per assistenza, rivolgersi al rivenditore o a un tecnico esperto.

GARANZIA

Questo strumento è garantito esente da difetti di materiale e lavorazione per un periodo di un anno. Qualsiasi strumento trovato difettoso entro un anno dalla data di consegna e restituito in fabbrica con spese di trasporto prepagate, sarà riparato, regolato o sostituito senza alcun costo per l'acquirente originale. Questa garanzia non copre articoli espandibili come le batterie. Se il difetto è stato causato da uso improprio o condizioni operative anomale, la riparazione verrà fatturata

a un costo nominale.

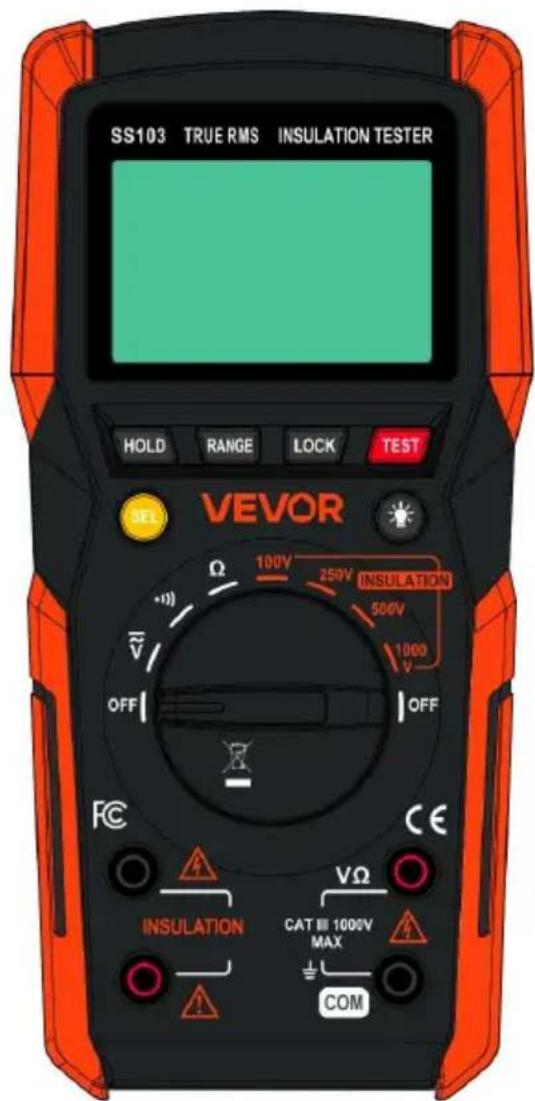

INTRODUZIONE

Il prodotto è un tester di isolamento a vero valore efficace alimentato a batteria, progettato per misurare la tensione CC e CA, la resistenza, la continuità e la resistenza di isolamento. Per i test di resistenza di isolamento, è possibile selezionare un valore desiderato di tensione di prova tra 100 V, 250 V, 500 V.

Il misuratore è dotato di mantenimento dei dati, regolazione automatica/manuale, spegnimento automatico, retroilluminazione, indicazione di polarità, oltre all'indicazione di portata, ecc. È preciso, multifunzionale, affidabile e facile da usare.

INFORMAZIONI SULLA SICUREZZA

Il misuratore è conforme alla categoria di misura III (CAT III 1000V) e al grado di inquinamento 2.

AVVERTIMENTO

Per evitare possibili scosse elettriche o lesioni personali, seguire queste istruzioni e linee guida:

- Non utilizzare il misuratore se è danneggiato. Prima di utilizzare il misuratore, ispezionare la custodia. Prestare particolare attenzione all'isolamento circostante i connettori.

- Ispezionare i cavi di prova per verificare che l'isolamento non sia danneggiato e che non vi siano parti metalliche esposte. Controllare la continuità dei puntali di prova. Sostituire i puntali di prova danneggiati prima di utilizzare il misuratore.

- Non utilizzare il misuratore se funziona in modo anomalo. La protezione può essere compromessa. In caso di dubbio, far revisionare il misuratore.

- Non utilizzare il misuratore in luoghi in cui siano presenti gas, vapori o polveri esplosive.

- Non applicare una tensione superiore a quella nominale, come indicato sul misuratore, tra i terminali o tra un terminale e la messa a terra.

- Prima dell'uso, verificare il funzionamento del misuratore misurando una tensione nota.

- Durante la manutenzione del misuratore, utilizzare solo i pezzi di ricambio specificati.

- Prestare attenzione quando si lavora con tensioni superiori a 30 V ca rms, 30 V ca picco o 60 V cc. Tali tensioni comportano il rischio di scosse elettriche.

- Quando si utilizzano le sonde, tenere le dita dietro le apposite protezioni delle sonde.

- Quando si effettuano i collegamenti, collegare prima il puntale di prova comune e poi il puntale di prova sotto tensione. Quando si scollegano i puntali di prova, scollegare prima il puntale di prova sotto tensione.

- Scollegare prima il cavo di prova sotto tensione.

- Rimuovere tutti i cavi di prova dal misuratore prima di aprire il coperchio della batteria o la custodia.

- Non utilizzare il misuratore con il coperchio della batteria o parti della custodia rimosse o allentate.

- Per evitare letture errate che potrebbero causare possibili scosse elettriche o lesioni personali, sostituire le batterie non appena la batteria è scarica o appare l'indicatore di batteria scarica.

- Per evitare scosse elettriche, non toccare con le mani alcun conduttore nudo o sulla pelle; e non scaricare a terra il corpo mentre si utilizza il misuratore.

- Quando la funzione Data Hold è attivata (viene visualizzato l'indicatore), è necessario prestare attenzione poiché potrebbero essere presenti tensioni pericolose.

- Non utilizzare il misuratore in un modo non specificato nel presente manuale: le caratteristiche di sicurezza fornite dal contatore potrebbero essere compromesse.

- Rispettare i codici di sicurezza locali e nazionali. È necessario utilizzare dispositivi di protezione individuale e attrezzature per prevenire lesioni da shock elettrico e da arco elettrico dove sono esposti conduttori pericolosi sotto tensione.

- Quando un terminale del misuratore è collegato a una fonte di tensione pericolosa, si noti che questo potenziale può verificarsi in tutti gli altri terminali!

- CAT III - La categoria di misurazione III è per le misurazioni eseguite nell'installazione dell'edificio. Esempi sono le misurazioni su quadri di distribuzione, interruttori automatici, cablaggi, compresi cavi, sbarre collettrici, scatole di derivazione, interruttori, prese di corrente nell'installazione fissa, e attrezzature per uso industriale e alcune altre attrezzature, ad esempio motori stazionari o collegamento permanente alla rete fissa.

Non utilizzare il misuratore per misurazioni all'interno della categoria di misurazione IV.

Attenzione

Per evitare possibili danni al misuratore o alle apparecchiature sottoposte a prova, seguire queste linee guida:

- Scollegare l'alimentazione del circuito e scaricare completamente tutti i condensatori prima di testare la resistenza, la continuità e la resistenza di isolamento.

isolamento.

• Utilizzare i terminali, la funzione e l'intervallo appropriati per le misurazioni.
• Prima di ruotare l'interruttore rotante per cambiare funzione, scollegare i cavi di prova dal circuito in prova.

Simboli

	Sia in corrente alternata che continua
	Attenzione, rischio di pericolo, prima dell'uso consultare il mar operativo.
	Attenzione, rischio di scossa elettrica.
	Terminale di terra (massa)
	Conforme alle direttive dell'Unione Europea
	L'apparecchiatura è protetta in ogni sua parte da un doppio isolamento o isolamento rinforzato.

Leggere tutte le avvertenze di sicurezza e tutte le istruzioni. La mancata osservanza delle avvertenze e delle istruzioni può causare scosse elettriche, incendi e/o lesioni gravi.

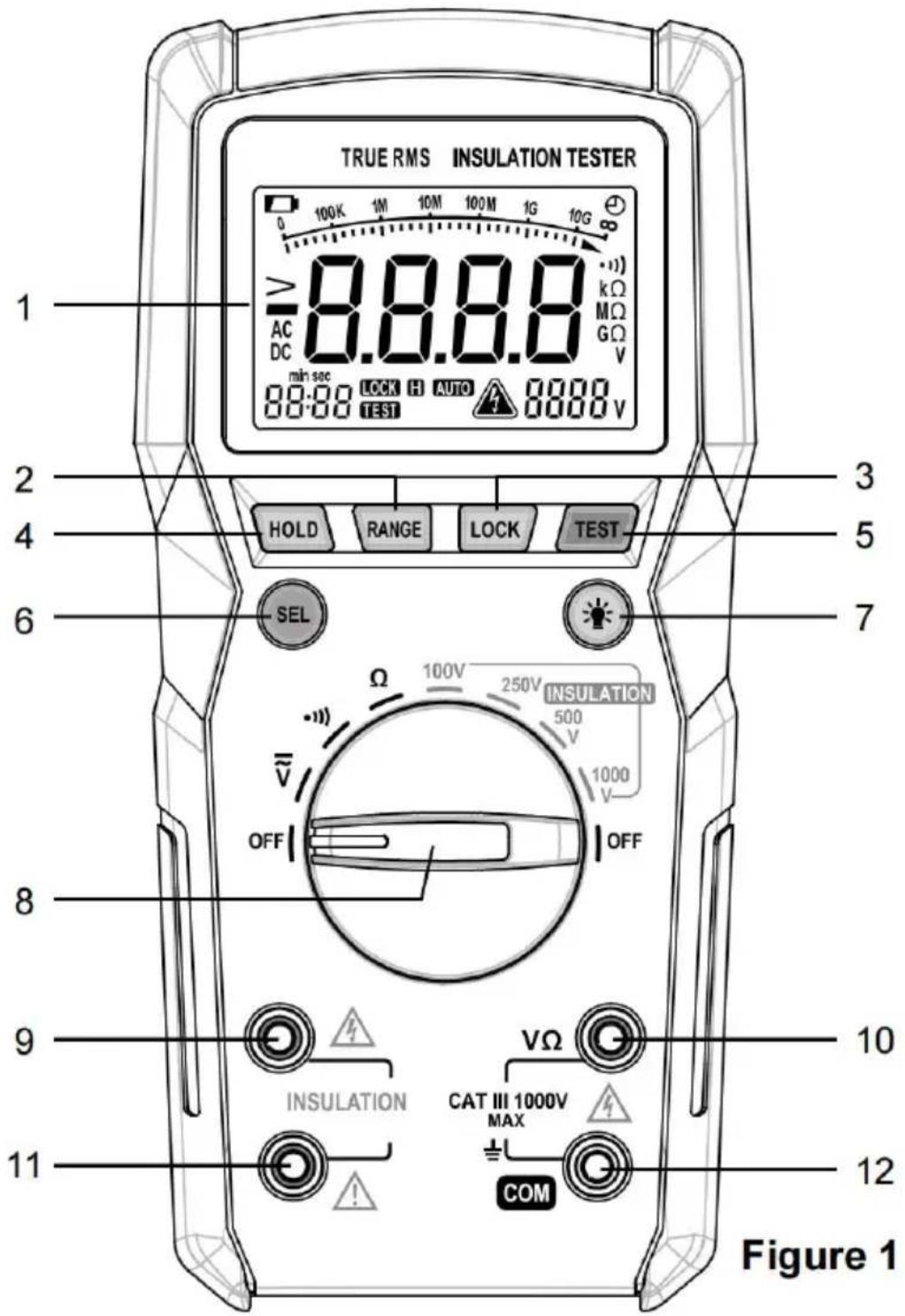

PANNELLO FRONTALE

1. Schermo LCD
2. Pulsante "RANGE"

Utilizzato anche per passare dalla regolazione automatica a quella manuale per selezionare l'intervallo manuale desiderato.

1. Pulsante "BLOCCO"

Utilizzato per bloccare il test di isolamento o sbloccarlo.

In modalità test di isolamento, premere una volta il pulsante LOCK per applicare un test

blocco. Premere una volta il pulsante TEST per avviare il test di isolamento. il blocco di prova agisce tenendo premuto questo pulsante TEST finché BLOCCO o TEST non viene premuto di nuovo.

1. Pulsante "HOLD"

Utilizzato per abilitare/disabilitare il blocco dei dati.

1. Pulsante "TEST"

Utilizzato per avviare/arrestare i test di isolamento.

1. Pulsante "SEL"

Utilizzato per commutare tra le funzioni di tensione CC e CA.

1. "Pulsante

Utilizzato per accendere/spegnere la retroilluminazione.

1. Interruttore rotante

Utilizzato per selezionare una funzione desiderata e per accendere/spegnere il Metro.

Per risparmiare la carica della batteria, impostare questo interruttore in posizione OFF quando

il contatore non è in uso.

1. Terminale negativo "ISOLAMENTO" (-)

Connettore a innesto per il puntale di prova nero per le prove di isolamento.

1. Terminale "VΩ"

Connettore a innesto per il puntale di prova rosso per tensione, resistenza, misurazioni e prove di continuità.

1. Terminale positivo "ISOLAMENTO" (+)

Connettore a innesto per il puntale di prova rosso per le prove di isolamento.

1. Terminale "COM"

Connettore a innesto per il puntale di prova nero per tensione, resistenza, misurazioni e prove di continuità.

Istruzioni per il cicalino integrato:

Il cicalino emetterà un segnale acustico quando il misuratore sarà acceso.

Quando si preme un pulsante, il cicalino emetterà un segnale acustico se questo pulsante è efficace.

Il cicalino emetterà tre segnali acustici prima che il misuratore si spenga automaticamente.

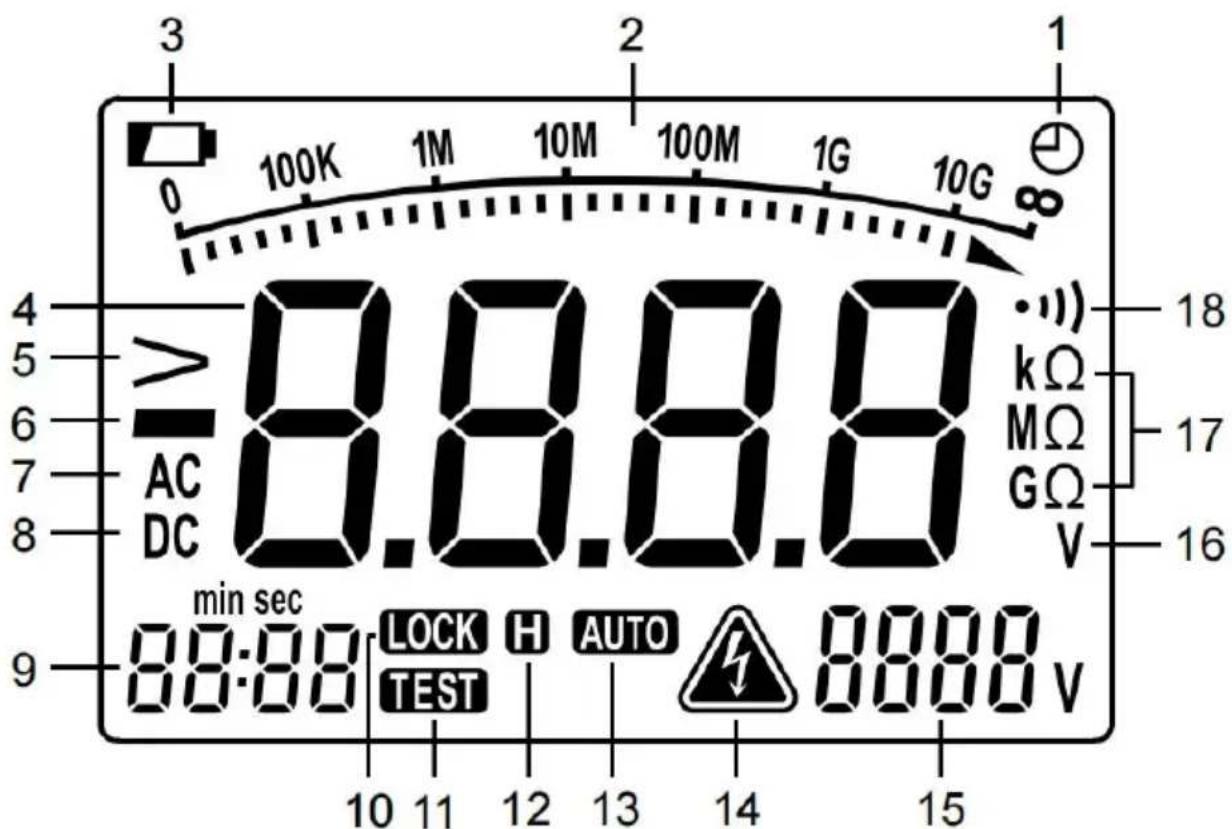

COMPRENDERE IL DISPLAY

Figura 2

Spiegazioni:

NO.	Simbolo	Descrizione
1		Lo spegnimento automatico è abilitato.
2		Grafico a barre analogico con scala per pro isolamento.
3		Batterie scariche. Indica che le batterie deve essere sostituite immediatamente.
4		Display primario
5		Indicazione di superamento dei limiti per i t isolamento.
6		Segno negativo
7		Corrente alternata
8		Corrente continua
9		Visualizzazione del tempo di prova per le p isolamento.
10		Il testicolo isolante è bloccato.
11	[HYDS]	La verifica dell'isolamento è in corso.
12	[SYT3]	Dati Presa È abilitato .
13		Autoranging
14		Il misuratore rileva una tensione superiore V. Siate prudenti!Durante l'esecuzione di test di isolamento, questa icona indica che il misuratore sta emettendo un'alta tensione.
15	[26ST]	Isolamento Test Voltaggio Display
16	[4001]	Unità di misura della tensione
17		Unità per Resistenza Misure
18	•11)	È selezionata la funzione di test di continu

SPECIFICHE GENERALI

Display: LCD a 3 3/4 cifre

Indicazione di polarità negativa: visualizzata automaticamente sul display

Frequenza di campionamento: circa 2-3 volte/sec

Indicazione di fuori scala: OL visualizzato sul display principale

(Per i test di isolamento, il display principale mostra il valore limite superiore dell'intervallo attuale e viene visualizzata l'icona >.)

Indicazione di batteria scarica: visualizzata sul display

Batterie: batteria alcalina da 1,5 V, AAA, 6 pezzi

Umidità relativa: <75%

Ambiente di conservazione: Temperatura: da -20°C a 60°C

Umidità relativa: <85%

Coefficiente di temperatura:

0,2 x (precisione specificata)/°C (<18°C o >28°C)

Grado IP: IP40

Altitudine operativa: da 0 a 2000 metri

Dimensioni: 192 mm x 92 mm x 61 mm

Peso: circa 469 g (batterie incluse)

SPECIFICHE

La precisione è specificata per un periodo di un anno dopo la calibrazione e da 18°C a 28°C, con umidità relativa <75%.

Le specifiche di accuratezza assumono la forma di:

± ([% della lettura] + [numero di cifre meno significative])

Salvo ove espressamente specificato, la precisione è specificata dal 10% al 100% della portata.

Tensione CA

Impedenza di ingresso: >1 MΩ

Gamma di frequenza: da 40 Hz a 400 Hz (Nota: eccetto per il segnale sinusoidale e misurazioni del segnale d'onda triangolare, le specifiche di accuratezza per le misurazioni della tensione alternata non si applicano ai segnali con frequenza >200 Hz.)

Lettura: Vero valore efficace

Tensione di ingresso massima consentita: 1000 V

Nota: quando la tensione di ingresso è ≥ 1000 V, il cicalino integrato emette un segnale acustico.

Quando la tensione è > 1010 V, il display principale mostra OL.

Tensione CC

Impedenza di ingresso: circa 10 MΩ

Tensione di ingresso massima consentita: 1000 V

Nota: quando la tensione di ingresso è ≥ 1000 V, il cicalino integrato emette un segnale acustico.

Quando la tensione è > 1010 V, il display principale mostra OL.

Resistenza

Range	Resolution	Accuracy
400.0Ω	0.1Ω	± (1.2% + 5)
4.000kΩ	0.001kΩ	± (1% + 5)
40.00kΩ	0.01kΩ
400.0kΩ	0.1kΩ
4.000MΩ	0.001MΩ
40.00MΩ	0.01MΩ	± (1.2% + 5)

Tensione a circuito aperto: circa 1 V

Nota: quando la resistenza misurata è > 41 MΩ, il display principale mostra

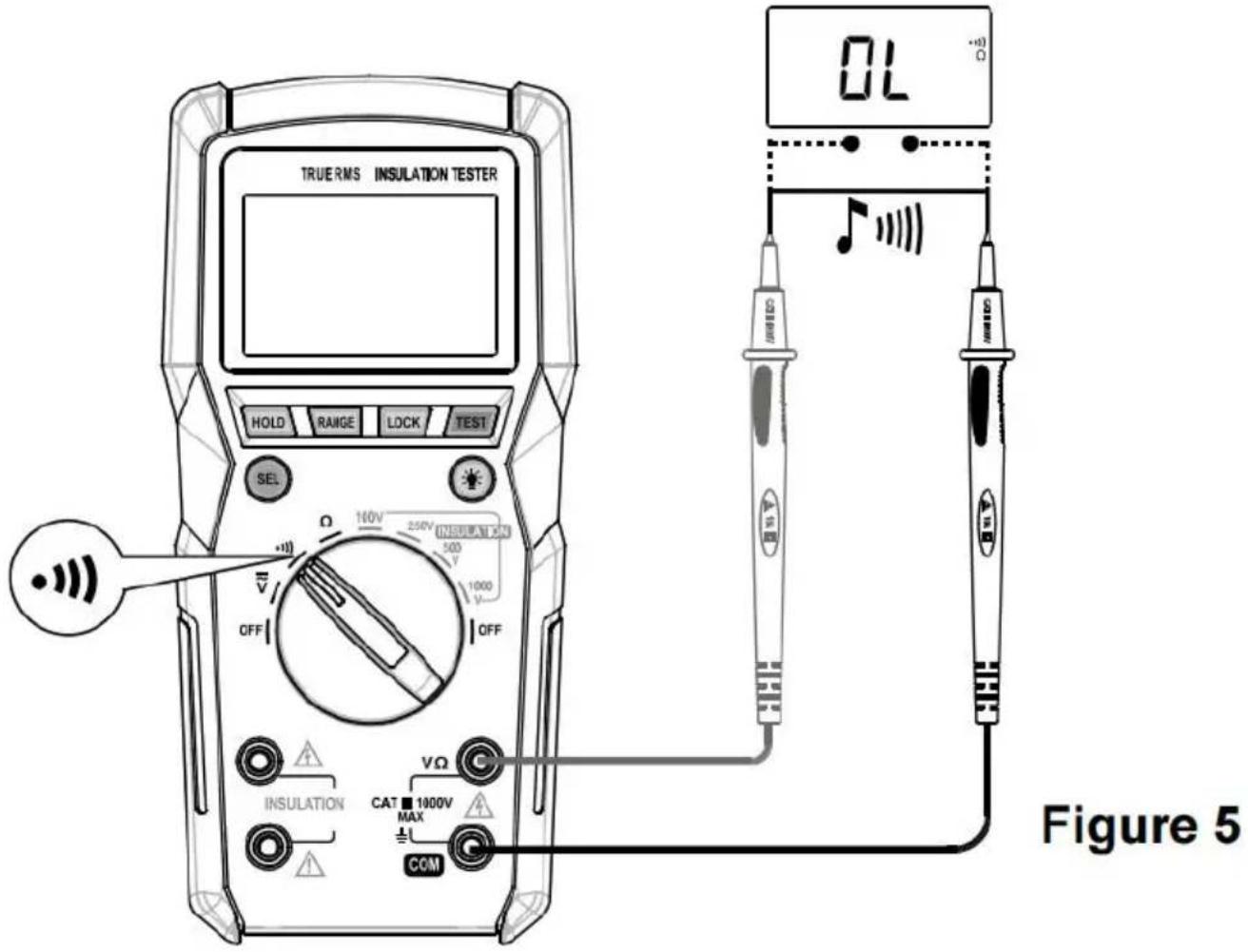

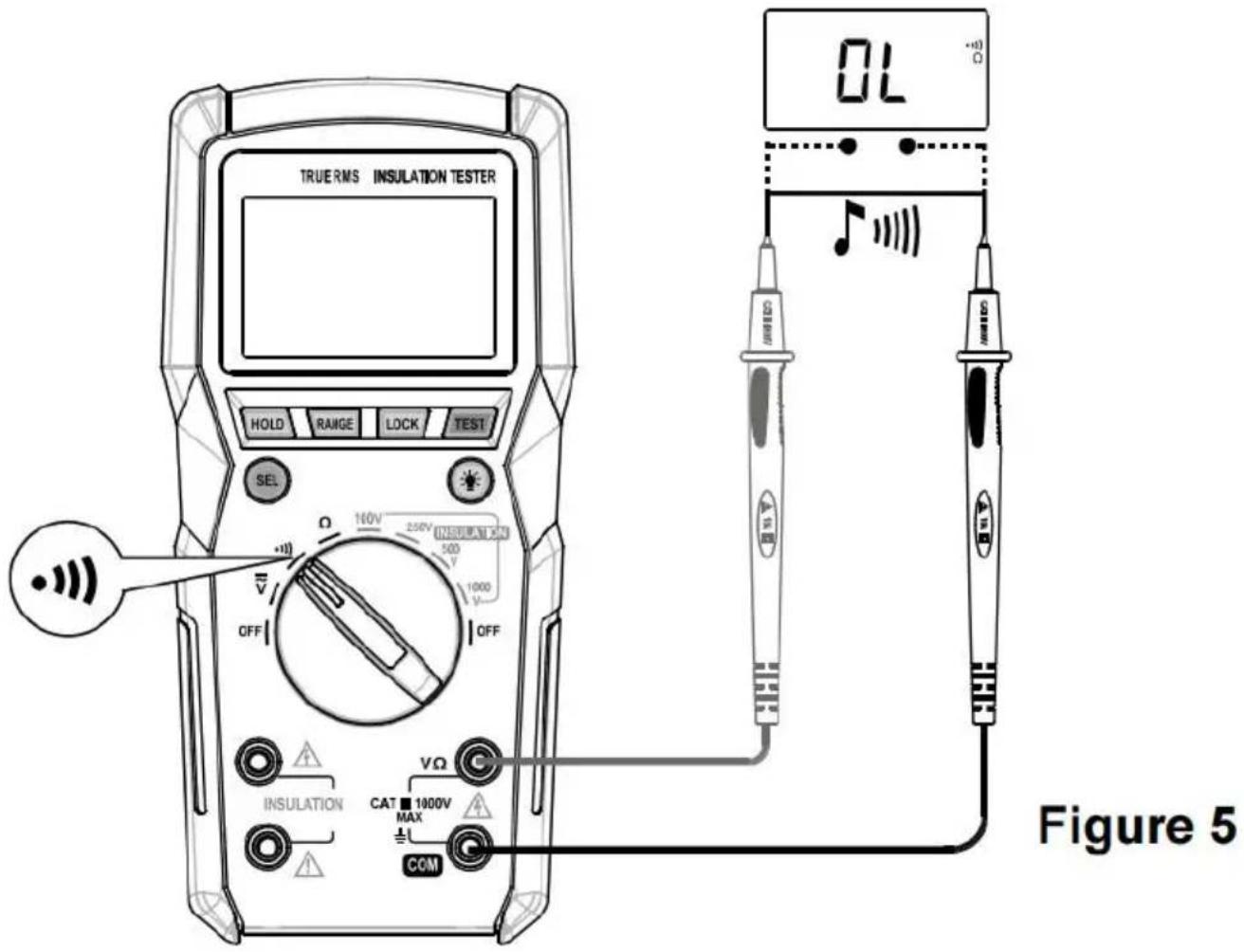

Test di continuità

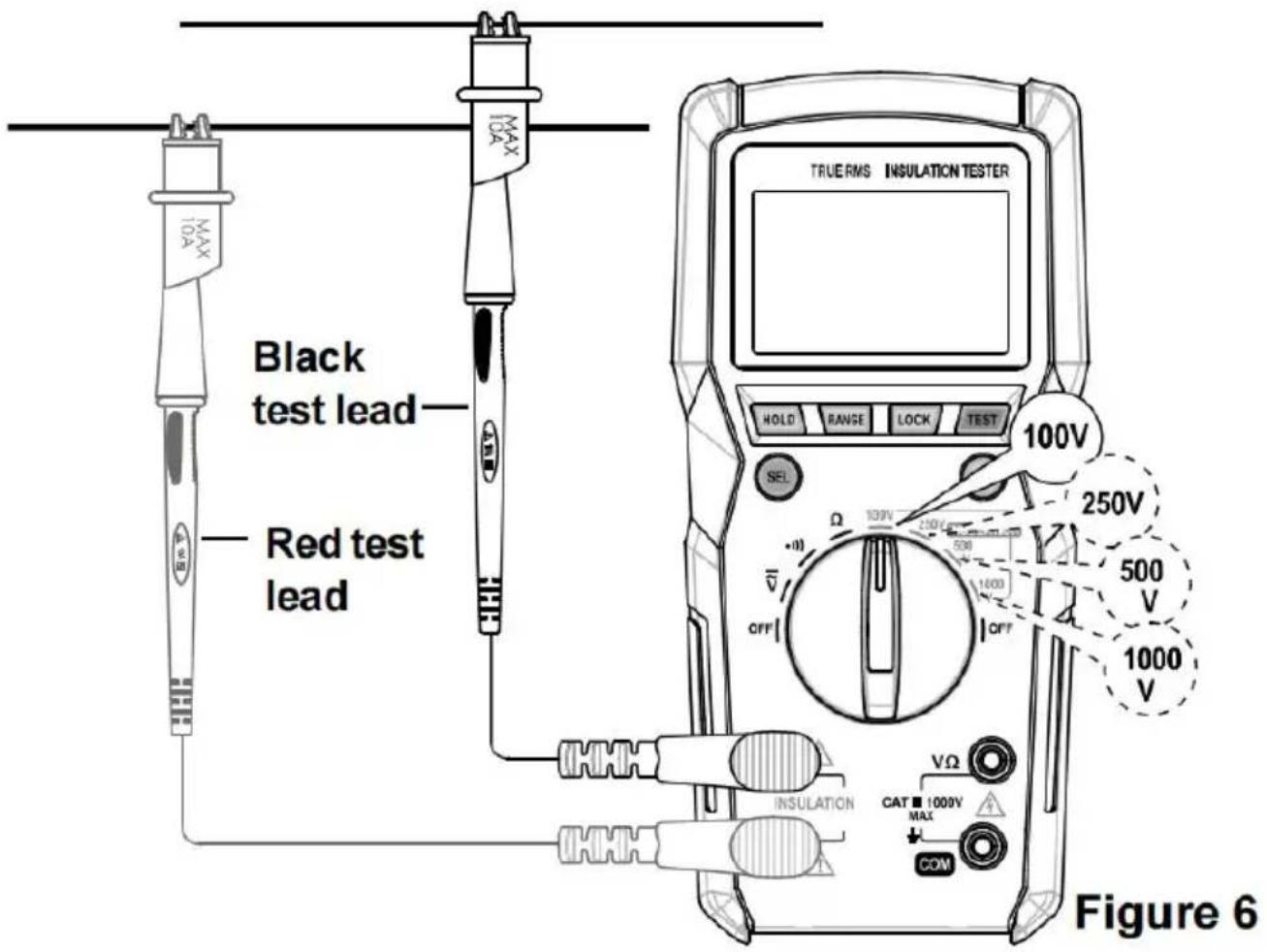

Resistenza di isolamento

Nota: quando la resistenza di isolamento misurata supera l'intervallo attualmente selezionato, il display principale mostra il valore limite superiore dell'intervallo e compare l'icona >.

1. Per evitare scosse elettriche, fare attenzione quando si eseguono misurazioni/prove.
2. Per evitare scosse elettriche, non toccare l'oggetto sotto prova con la pelle.
3. Posizionare sempre le dita dietro le apposite protezioni delle sonde.

Conservazione dei dati

Premere brevemente il pulsante HOLD una volta per attivare Data Hold. La lettura presente viene sospesa e appare l'icona.

Per disattivare Data Hold, premere nuovamente brevemente il pulsante HOLD.

Nota:

1. Al termine di ogni prova di isolamento, la resistenza di isolamento misurata viene mantenuta automaticamente sul display principale.
2. Quando il test di isolamento è in corso, è possibile attivare Data Hold premendo brevemente il pulsante HOLD.

Regolazione manuale e automatica della portata

Il misuratore è impostato di default sulla regolazione automatica della portata, con funzioni sia automatiche che opzioni di selezione manuale della portata. Il display mostra l'icona AUTO.

Premere brevemente il pulsante RANGE una volta per passare alla regolazione manuale della portata. L'icona AUTO scompare. In questa modalità, ogni successiva pressione del pulsante RANGE incrementa la portata. Dopo la portata più alta, il misuratore torna al range più basso.

Per tornare alla modalità di selezione automatica della portata, tenere premuto il pulsante RANGE per circa 2 secondi.

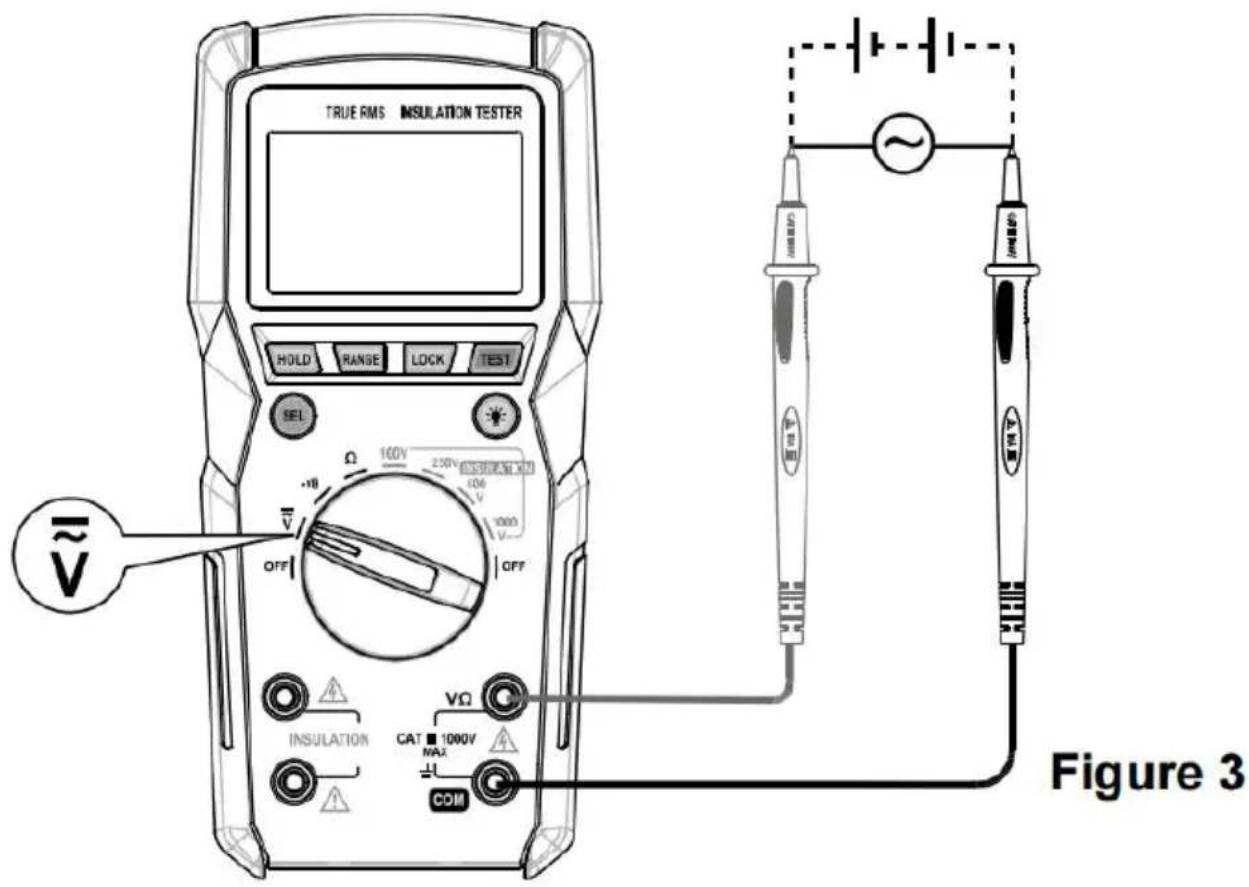

Misurazione della tensione CC o CA

Attenzione: per evitare scosse elettriche o danni al misuratore, non applicare una tensione superiore a 1000 V ca/cc tra i terminali.

1. Come mostrato nella Figura 3, collegare il puntale di prova nero al terminale e il puntale di prova rosso al terminale.
2. Impostare l'interruttore rotante su .
3. Il multimetro imposta automaticamente la funzione di tensione CA, con l'icona visualizzata sul display. Per misurare la tensione CC, premere il pulsante finché non appare l'icona.
4. Collegare i puntali di prova al circuito da misurare.
5. Leggere il display. Per le misurazioni della tensione CC, verrà indicata la polarità del collegamento del puntale di prova rosso.

Nota: nella misurazione manuale della portata, se il display principale mostra OL, significa che la portata è fuori portata. È necessario selezionare una portata superiore.

Misurazione della resistenza

Attenzione: prima di effettuare le misurazioni, scollegare tutta

l'alimentazione dal circuito da testare e scaricare completamente tutti i condensatori.

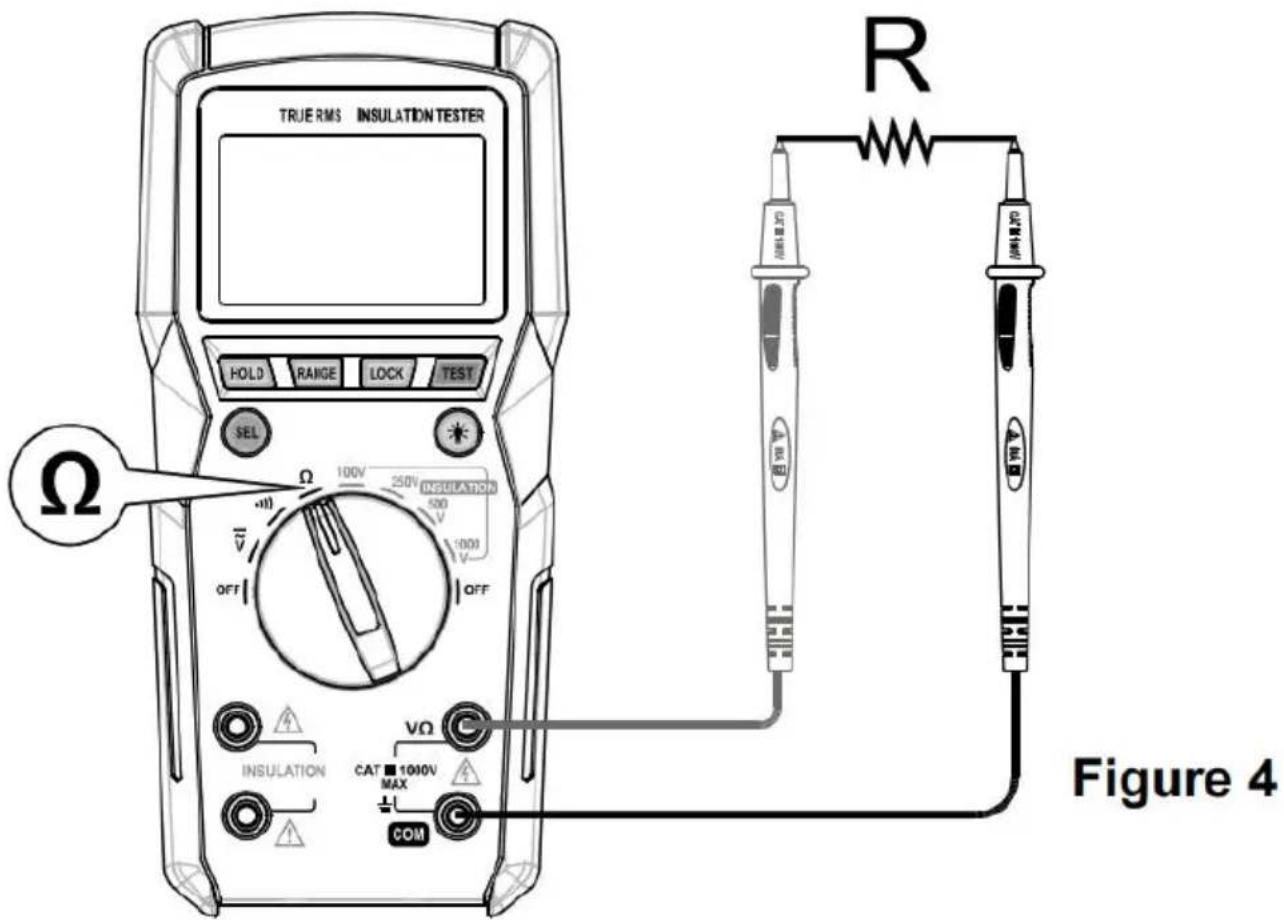

1. Come mostrato nella Figura 4, collegare il puntale di prova nero al terminale COM e il puntale di prova rosso al terminale V.
2. Impostare il commutatore rotante su Ω.
3. Collegare i puntali di prova al resistore da misurare.
4. Lasciare che la lettura si stabilizzi, quindi leggere il display.

Nota:

1. Per misurazioni >1 MΩ, il misuratore potrebbe impiegare alcuni secondi per stabilizzare le letture. Questo è normale per misurazioni ad alta resistenza.
2. Se i terminali di ingresso sono aperti, OL verrà visualizzato sul display come indicazione di superamento del limite massimo.
3. Nella regolazione manuale, se il display principale mostra OL, significa fuori range. Dovrebbe essere selezionato un range più alto.

Test di continuità

Attenzione: prima di effettuare i test, scollegare tutta l'alimentazione dal

circuito da testare e scaricare completamente tutti i condensatori.

1. Come mostrato nella Figura 5, collegare il puntale di prova nero al terminale COM e il puntale di prova rosso al terminale V.
2. Impostare l'interruttore rotante su
3. Collegare i puntali di prova al circuito da testare.
4. Se la resistenza è inferiore a circa 30 Ω, il cicalino integrato emetterà un segnale acustico.

Test di isolamento

Avvertimento:

1. I test di isolamento devono essere eseguiti solo su circuiti non alimentati.
2. Prima di iniziare i test di isolamento, effettuare le seguenti operazioni:

• Assicurarsi che l'oggetto sottoposto al test non sia sotto tensione. • Assicurarsi che l'oggetto in prova sia stato scaricato completamente.

- Assicurarsi che l'interruttore rotante sia impostato sulla posizione corretta e che tutti i collegamenti siano buoni e saldi.

1. Una volta avviato il test di isolamento, il misuratore emette continuamente un'alta tensione. Per evitare scosse elettriche o lesioni personali, non toccare conduttori scoperti.
2. Quando è in corso un test di isolamento, non applicare altre tensioni al circuito di prova.
3. Durante i test di isolamento, i cavi di prova devono essere posizionati separatamente. Non torcere mai insieme i puntali di prova.
4. La durata del test non deve superare i 10 secondi in nessuna delle seguenti condizioni:

- La resistenza di isolamento misurata è inferiore a 1 MΩ quando il commutatore rotativo è impostato su 100V.

- La resistenza di isolamento misurata è inferiore a 1 MΩ quando il commutatore rotativo è impostato su 250 V.

- La resistenza di isolamento misurata è inferiore a 1 MΩ quando il commutatore rotativo è impostato su 500V.

- La resistenza di isolamento misurata è inferiore a 1 MΩ quando il commutatore rotante è impostato su 1000 V.

1. Dopo aver completato i test di isolamento, scaricare completamente gli oggetti sottoposti a prova.
2. Come mostrato nella Figura 6, collegare il puntale di prova nero al terminale negativo (-) e il puntale di prova rosso al terminale positivo (+) nella zona ISOLAMENTO.
3. Impostare il commutatore rotante sulla posizione di tensione di prova desiderata (100 V, 250 V, 500 V o 1000 V) nella zona ISOLAMENTO.
4. Collegare i due puntali di prova al circuito da misurare.
5. Tenere premuto il pulsante TEST per avviare il test. L'icona appare come indicazione.

Durante il test:

• Il tempo trascorso del test viene visualizzato sul display in basso a sinistra. • La tensione di prova in uscita viene visualizzata sul display in basso a destra. • Il display primario e il grafico a barre analogico indicano la misura.

resistenza di isolamento.

- L'icona appare per ricordarti che è presente un'alta tensione in uscita e che occorre usare la massima cautela.

Nota: se si preme una volta il pulsante LOCK e poi si preme il pulsante TEST, il test rimarrà attivo finché non si preme nuovamente il pulsante LOCK o TEST.

1. Leggere il display.
2. Rilasciare il pulsante TEST per interrompere il test.

Nota: se vengono visualizzate entrambe le icone, interrompere il test premendo una volta il pulsante LOCK o TEST.

1. Il circuito in prova si scarica quindi attraverso il misuratore. Per evitare scosse elettriche e lesioni personali, non scollegare i cavi di prova dal circuito in prova fino alla sua completa scarica.

Nota: la capacità dell'oggetto sottoposto al test non deve superare 1 µF. Per evitare lesioni personali, scaricare l'oggetto in prova accuratamente una volta completato il test.

Spegnimento automatico

Il misuratore si spegne automaticamente se non viene utilizzato per 15 minuti. Ruotando prima l'interruttore rotante in posizione OFF e poi commutando nella posizione desiderata, si riaccenderà il misuratore dopo che si è spento automaticamente.

Per disattivare lo spegnimento automatico, tenere premuto il tasto pulsante mentre si ruota l'interruttore rotante dalla posizione OFF ad altre impostazioni dell'interruttore.

Non rilasciare il pulsante finché il misuratore non completa la visualizzazione completa.

Nota: quando è in corso un test di isolamento, lo spegnimento automatico è disabilitato.

MANUTENZIONE

Non tentare mai di riparare o effettuare interventi di manutenzione sul misuratore, fatta eccezione per la sostituzione delle batterie.

Conservare il misuratore in un luogo asciutto quando non in uso. Non conservarlo in un ambiente con campo elettromagnetico intenso.

Manutenzione generale

Pulire periodicamente la custodia con un panno umido e un po' di detergente delicato.

Non utilizzare abrasivi o solventi.

La sporcizia o l'umidità nei terminali possono influenzare le letture. Pulire i terminali come segue:

1. Impostare l'interruttore rotante in posizione OFF e rimuovere i puntali di prova dal misuratore.
2. Scuotere per eliminare eventuali tracce di sporco presenti nei terminali.
3. Imbevere un nuovo tampone con alcol.
4. Passare il tampone in ogni terminale.

Nota: se il misuratore non funziona, controllare e sostituire (se necessario) le batterie e/o consultare il presente manuale per verificare il corretto utilizzo del misuratore.

Sostituzione delle batterie

Avvertimento

Per evitare letture errate che potrebbero portare a possibili scosse elettriche o lesioni personali, sostituire le batterie non appena appare l'indicatore di batteria scarica.

Spegnere il misuratore e rimuovere i puntali di prova dal misuratore, aprire il coperchio della batteria o la custodia.

Per sostituire le batterie:

1. Rimuovere le viti dal coperchio della batteria, quindi rimuovere il coperchio stesso.
2. Sostituire tutte le vecchie batterie con sei nuove dello stesso tipo, assicurandosi che i collegamenti di polarità siano corretti.
3. Reinstallare il coperchio della batteria e fissare tutte le viti.

ISTRUZIONI PER I CAVI DI PROVA

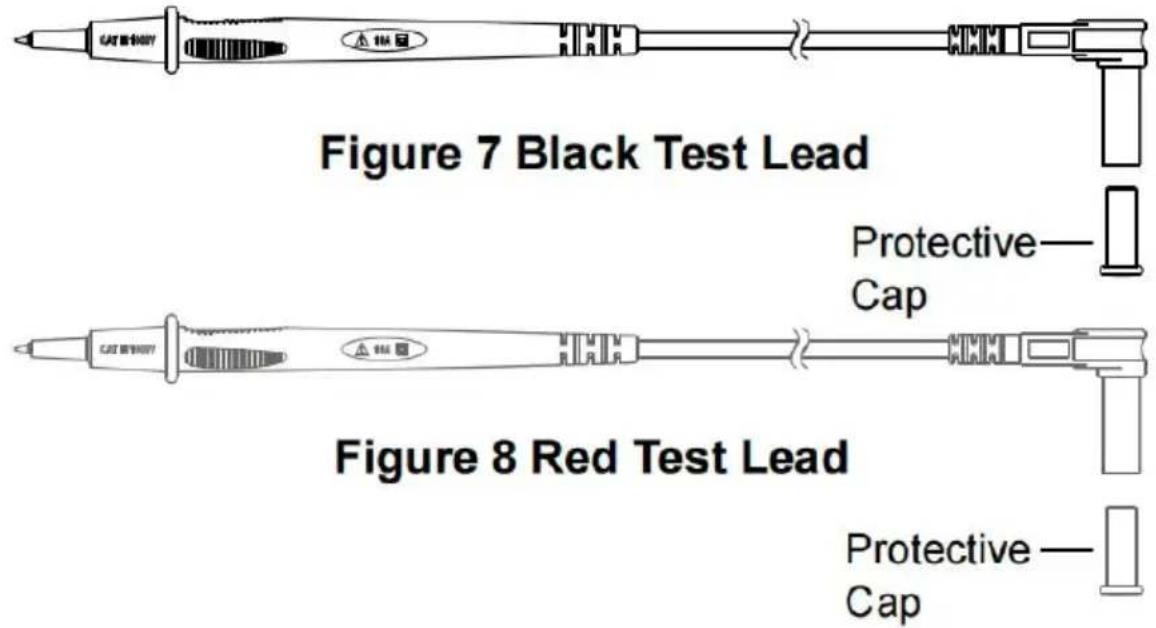

Fare riferimento alle figure 7 e 8, rimuovere i cappucci protettivi dai tappi dei puntali di prova prima dell'uso.

Fare riferimento alle figure 9 e 10, rimuovere i cappucci protettivi su entrambe le estremità dei puntali di prova. Quindi inserire le sonde nelle prese metalliche dei morsetti a coccodrillo.

Cavo di prova: 1 coppia

Morsetto a coccodrillo: 1 paio

Manuale d'uso: 1 pezzo

DICHIARAZIONE

1. Il presente manuale è soggetto a modifiche senza preavviso.
2. La nostra azienda non si assume altre responsabilità per eventuali perdite.
3. Il contenuto di questo manuale non può essere utilizzato come uso del misuratore per qualsiasi applicazione speciale.

Produttore: Shanghai Muxin Muye Youxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
