SS101 - Multimetro Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Multimetro digitale
Marca	Vevor
Modello	SS101
Dimensioni	170 mm x 86 mm x 40 mm
Peso	Circa 183 g (senza batteria e custodia)
Alimentazione	Batteria 9 V (tipo 6F22 o equivalente)
Display	LCD 3 3/4 cifre (4000 punti)
Funzioni principali	Tensione DC/AC, corrente DC/AC, resistenza, continuità, diodo, capacità, frequenza, ciclo di lavoro, temperatura
Funzioni speciali	True RMS, selezione automatica/manuale della portata, Data Hold, registrazione MAX/MIN, misura relativa, retroilluminazione, torcia, spegnimento automatico
Categoria di sicurezza	CAT II 600 V
Grado di protezione	IP20
Protezione da sovraccarico	Fusibili 500 mA/250 V (ingresso mA) e 10 A/250 V (ingresso 10A)
Manutenzione e pulizia	Pulire con un panno umido e detergente delicato; pulire i terminali con alcol e un cotton fioc
Parti di ricambio e riparabilità	Fusibili rapidi (500 mA/250 V e 10 A/250 V), termocoppia tipo K, puntali di prova
Garanzia	1 anno contro difetti di materiali e fabbricazione
Conformità	FCC Parte 15 (classe B), direttiva europea 2012/19/UE (RAEE)

Domande frequenti - SS101 Vevor

Come accendere e spegnere il multimetro Vevor SS101?

Ruotare il selettore rotativo sulla funzione desiderata per accendere lo strumento. Per spegnerlo, posizionare il selettore sulla posizione OFF.

Quale batteria utilizzare e come sostituirla?

Utilizzare una batteria 9 V di tipo 6F22 o equivalente. Per sostituirla, rimuovere i puntali, posizionare il selettore su OFF, rimuovere la custodia e la vite del coperchio della batteria, far scorrere il coperchio, sostituire la batteria rispettando le polarità, quindi rimontare il tutto.

Come misurare una tensione DC o AC con questo multimetro?

Collegare il puntale nero al terminale COM e quello rosso al terminale INPUT. Impostare il selettore su V~ (AC) o V⎓ (DC) premendo SELECT per commutare. Inserire le punte di prova sul circuito e leggere il valore. Non superare i 600 V.

Qual è la differenza tra modalità automatica e manuale?

In modalità automatica (visualizzato AUTO), il multimetro seleziona la portata più adatta. Premere RANGE per passare alla modalità manuale; ogni pressione aumenta la portata. Per tornare alla modalità automatica, tenere premuto RANGE per 1 secondo.

Come testare la continuità di un circuito?

Collegare i puntali come per una misura di resistenza. Impostare il selettore su Ω·))) e premere SELECT fino a visualizzare il simbolo di continuità. Se la resistenza è inferiore a circa 30 Ω, viene emesso un segnale acustico.

Posso misurare temperature elevate con la sonda fornita?

Sì, il multimetro può misurare da -40°C a 1000°C con una termocoppia di tipo K, ma la sonda fornita è limitata a 250°C. Per misure precise oltre questo limite, utilizzare una termocoppia professionale.

Cosa significa la visualizzazione 'OL'?

OL significa Over Load (superamento portata). Indica che il valore misurato supera la portata selezionata. Passare a una portata più alta o verificare l'impostazione.

Come utilizzare la funzione Data Hold?

Premere brevemente il pulsante HOLD per bloccare la misura visualizzata; appare il simbolo H. Premere di nuovo per rilasciare.

Il multimetro si spegne da solo, è normale?

Sì, lo spegnimento automatico è attivato per impostazione predefinita dopo 30 minuti di inattività. Per disattivarlo, tenere premuto un pulsante mentre si ruota il selettore da OFF a una posizione di misura.

Cosa fare se il multimetro non visualizza nulla o fornisce misure errate?

Controllare prima la batteria: se appare il simbolo di batteria scarica, sostituirla. Successivamente, ispezionare i fusibili (500 mA e 10A) e sostituirli se necessario. Pulire i terminali con un cotton fioc imbevuto di alcol. Se il problema persiste, consultare il manuale o contattare il servizio assistenza.

MANUALE UTENTE SS101 Vevor

Queste sono le istruzioni originali. Si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare il prodotto. VEVOR si riserva la piena interpretazione del manuale utente. L'aspetto del prodotto dipenderà dal prodotto ricevuto. Vi preghiamo di non informarvi ulteriormente in caso di aggiornamenti tecnologici o software relativi al nostro prodotto.

	Avvertenza: per ridurre il rischio di lesioni, l'utente deve legge attentamente il manuale di istruzioni.
	SMALTIMENTO CORRETTOQuesto prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/UE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede la raccolta differenziata nell'Unione Europea. Questo vale per il prodotto tutti gli accessori contrassegnati da questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devono essere consegnati a un di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche.
Informazioni FCC	Informazioni FCC:ATTENZIONE: Cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbero invalidare il diritto dell'utente a utilizzare l'apparecchiatura!Questo dispositivo è conforme alla Parte 15 delle Norme FC funzionamento è soggetto alle seguenti due condizioni:1) Questo prodotto potrebbe causare interferenze dannose.2) Questo prodotto deve accettare qualsiasi interferenza ricev comprese quelle che potrebbero causare un funzionamento indesiderato.ATTENZIONE: eventuali modifiche o alterazioni apportate al prodotto non espressamente approvate dalla parte responsabili della conformità potrebbero invalidare il diritto dell'utente a utilizzare il prodotto.Nota: questo prodotto è stato testato e ritenuto conforme ai per i dispositivi digitali di Classe B, ai sensi della Parte 15 Norme FCC. Tali limiti sono concepiti per fornire una protezione ragionevole contro interferenze dannose in un'installazione residenziale.Questo prodotto genera, utilizza e può irradiare energia a radiofrequenza e, se non installato e utilizzato in conformità eistruzioni, può causare interferenze dannose alle comunicazion radio. Tuttavia, non vi è alcuna garanzia che non si verifichir interferenze in una particolare installazione. Se questo prodotti causa interferenze dannose alla ricezione radiofonica o televis verificabili spegnendo e riaccendendo il prodotto, si consiglia all'utente di provare a correggere l'interferenza adottando una più delle seguenti misure.· Riorientare o riposizionare l'antenna ricevente.· Aumentare la distanza tra il prodotto e il ricevitore.· Collegare il prodotto a una presa di corrente appartenente circuito diverso da quello a cui è collegato il ricevitore.· Per assistenza, rivolgersi al rivenditore o a un tecnico radio esperto.

GARANZIA

Questo strumento è garantito esente da difetti di materiale e lavorazione per un periodo di un anno. Qualsiasi strumento trovato difettoso entro un anno dalla data di consegna e restituito in fabbrica con spese di trasporto prepagate, sarà riparato, regolato o sostituito senza alcun costo per l'acquirente originale. Questa garanzia non copre articoli espandibili come le batterie. Se il difetto è stato causato in caso di uso improprio o condizioni operative anomale, la riparazione verrà fatturata

a un costo nominale.

INTRODUZIONE

Il prodotto è un multimetro digitale autorange compatto a vero valore RMS a 3 cifre. È progettato per misurare la corrente continua e la tensione CA, la corrente CC e CA, la resistenza, la continuità, il diodo, la capacità, la frequenza, il ciclo di lavoro e la temperatura.

Il misuratore è dotato di registrazione MAX MIN, misurazione relativa, regolazione automatica/manuale della portata, Data Hold, retroilluminazione, indicazione di batteria scarica, oltre all'indicazione della portata, spegnimento automatico, torcia elettrica, ecc. È facile da usare ed è uno strumento di prova

utile.

INFORMAZIONI SULLA SICUREZZA

Il misuratore è conforme alle categorie di misura II (CAT II 600V) e al grado di inquinamento 2.

AVVERTIMENTO

Per evitare possibili scosse elettriche o lesioni personali, seguire queste linee guida:

• Non utilizzare il misuratore se è danneggiato. Prima di utilizzare il contatore, ispezionare la cassa. Prestare particolare attenzione all'isolamento che circonda i connettori.
• Ispezionare i cavi di prova per verificare che l'isolamento non sia danneggiato o che non ci sia metallo esposto. Controllare la continuità dei puntali di prova. Sostituire i puntali di prova danneggiati prima di utilizzare il multimetro.
• Non utilizzare il misuratore se funziona in modo anomalo. La protezione potrebbe essere compromessa. In caso di dubbio, rivolgersi alla manutenzione del contatore. • Non utilizzare il misuratore in presenza di gas esplosivo, vapore o polvere.
• Non applicare una tensione superiore a quella nominale, come indicato sul contatore, tra i terminali o tra qualsiasi terminale e messa a terra.
• Prima dell'uso, verificare il funzionamento del misuratore misurando una tensione nota.
• Durante la manutenzione del contatore, utilizzare solo i componenti specificati parti di ricambio.
• Quando si utilizzano le sonde, tenere le dita dietro la protezioni per le dita sull sonde.
• Prestare attenzione quando si lavora con tensioni superiori a 30 V CA rms, 42 CA di picco o 60 V CC. Tali tensioni presentano un rischio di scossa elettrica.
• Quando si effettuano i collegamenti, collegare il puntale di prova comune prima di quello sotto tensione. Quando si scollegano i puntali di prova, scollegare prima quello sotto tensione.
• Rimuovere i puntali di prova dal misuratore prima di aprire il coperchio della batteria o la custodia. • Non utilizzare il misuratore con il coperchio della batteria o parti della custodia

rimosse o allentate.

- Per evitare letture errate che potrebbero causare possibili scosse elettriche o lesioni personali, sostituire la batteria non appena l'indicatore di batteria

scarica appare.

- Non utilizzare il misuratore in un modo non specificato nel presente manuale, altrimenti le caratteristiche di sicurezza del misuratore potrebbero essere compromesse.

- Quando si misura la corrente, spegnere il circuito prima di collegare il multimetro Ricordarsi di collegare il multimetro in serie al circuito.

- In modalità Relativa (viene visualizzato) o in modalità MIN (viene visualizzato MIN), occorre prestare attenzione poiché potrebbero essere presenti tensioni pericolose.

- Non utilizzare il misuratore se le mani o il misuratore sono bagnati.

- Non toccare con le mani o con la pelle alcun conduttore scoperto e non scaric a terra il proprio corpo.

- Pericolo residuo:

Quando un terminale di ingresso è collegato a un potenziale pericoloso, occorre tenere presente che lo stesso potenziale può presentarsi anche su tutti gli altri terminali!

- CAT II - La categoria di misura II è riservata alle misurazioni eseguite su circuiti collegati direttamente a impianti a bassa tensione. Esempi di misurazioni su elettrodomestici, utensili portatili e apparecchiature simili.

Non utilizzare il misuratore per misurazioni che rientrano nelle categorie di misurazione III e IV.

Attenzione

Per evitare possibili danni al misuratore o all'apparecchiatura sottoposta a test, seguire queste linee guida:

- Scollegare l'alimentazione del circuito e scaricare completamente tutti i condensatori prima di testare la resistenza, la continuità, il diodo, la capacità o la temperatura.

- Utilizzare i terminali, la funzione e l'intervallo appropriati per le

misurazioni.

• Prima di misurare la corrente, controllare i fusibili del misuratore.
• Prima di ruotare il selettore rotativo per cambiare funzione/gamma, rimuovere i puntali di prova dal circuito in prova.

Simboli

	Sia in corrente alternata che continua
	Fusibile
	Attenzione, rischio di pericolo, prima dell'uso consultare il manuale operativo.
	Attenzione, rischio di scossa elettrica.
	Terminale di terra (massa)
	Conforme alle direttive dell'Unione Europea
	L'apparecchiatura è protetta in ogni sua parte da un doppio isolamento o isolamento rinforzato.

Leggere tutte le avvertenze di sicurezza e tutte le istruzioni. La mancata osservanza delle avvertenze e delle istruzioni può causare scosse elettriche, incendi e/o lesioni gravi.

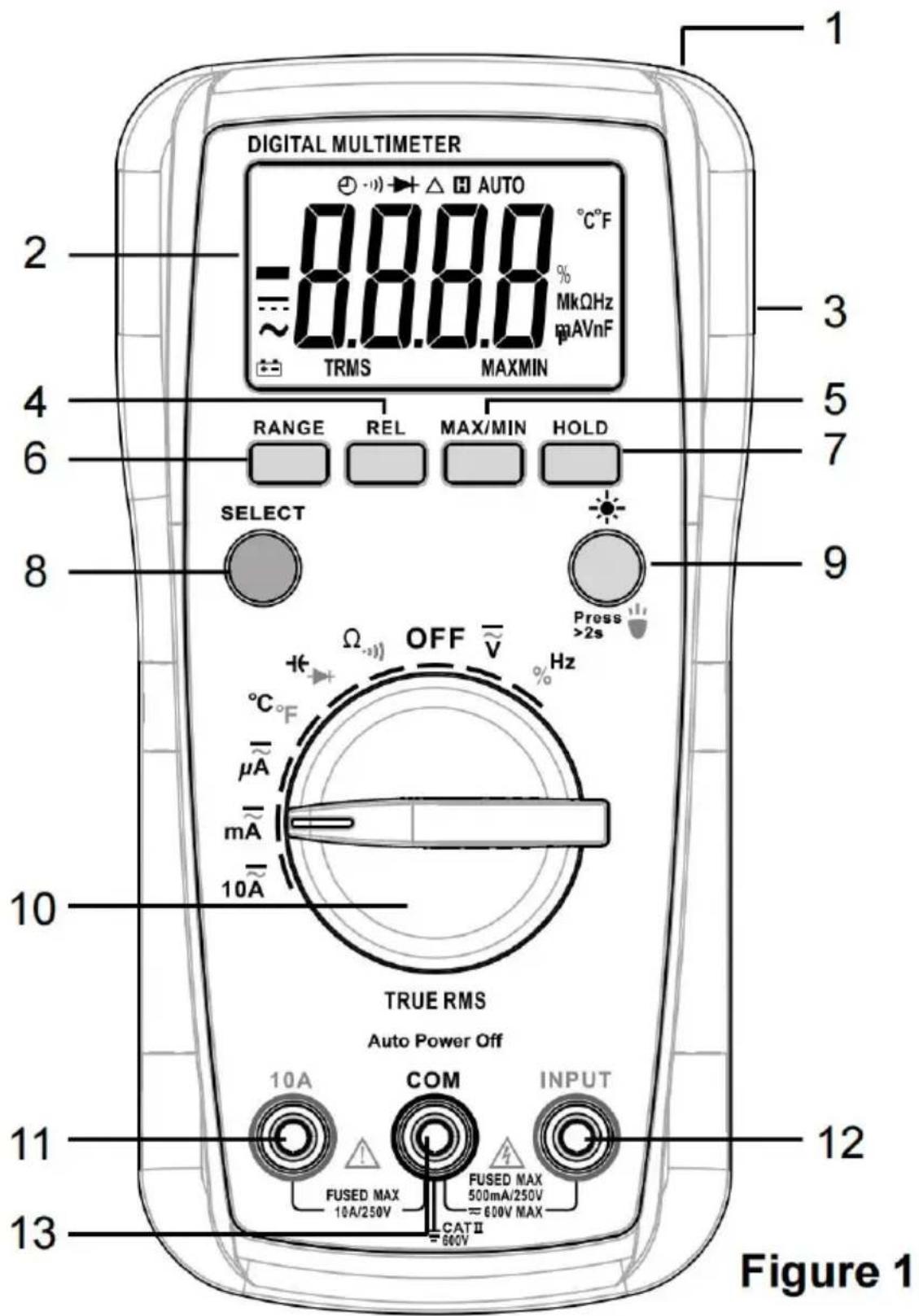

PANNELLO FRONTALE

1. Torcia elettrica
2. Visualizzazione 3 3/4 cifre.
3. Fondina
4. Pulsante "REL"

Utilizzato per entrare/uscire dalla modalità Relativa.

1. Pulsante "MAX/MIN"

Utilizzato per entrare/uscire dalla modalità di registrazione MAX MIN e per alternare la lettura visualizzata tra massimo e minimo.

1. Pulsante "RANGE"

Utilizzato per passare dalla regolazione automatica della portata a quella manuale e viceversa, nonché per selezionare la portata manuale desiderata.

1. Pulsante "HOLD"

Utilizzato per abilitare/disabilitare il blocco dei dati.

1. Pulsante "SELEZIONA"

Utilizzato per passare tra:

a. Funzioni di tensione CC e CA. b. Funzioni di corrente continua e alternata. c. Funzioni di resistenza e continuità. d. Funzioni di capacità e diodo. e. Funzioni di frequenza e ciclo di lavoro.

f. Funzioni Celsius e Fahrenheit.

1. Pulsante "/ " "
2. Premere brevemente per accendere/spegnere la retroilluminazione. La retroilluminazione si spegne dopo circa 30 secondi.
3. Premere a lungo per più di 2 secondi per accendere/spegnere la torcia.
4. Interruttore rotante

Utilizzato per selezionare la funzione/intervallo desiderato e per

accendere/spegnere il misuratore. Quando il misuratore non è in uso, impostare questo interruttore in posizione OFF.

1. Terminale "10A"

Connettore plug-in per il puntale di prova rosso per misurazioni di corrente da 40 mA a 10 A.

1. Terminale "INPUT"

Connettore plug-in per il puntale di prova rosso per tutte le misurazioni, eccetto quelle di corrente (>400 mA) e temperatura.

Per le misurazioni della temperatura, questo terminale è per la spina positiva della termocoppia di tipo K.

13. Terminale "COM"

Connettore plug-in per il puntale di prova nero per tutte le misurazioni, eccetto quelle della temperatura.

Per le misurazioni della temperatura, questo terminale è per il polo negativo della termocoppia di tipo K.

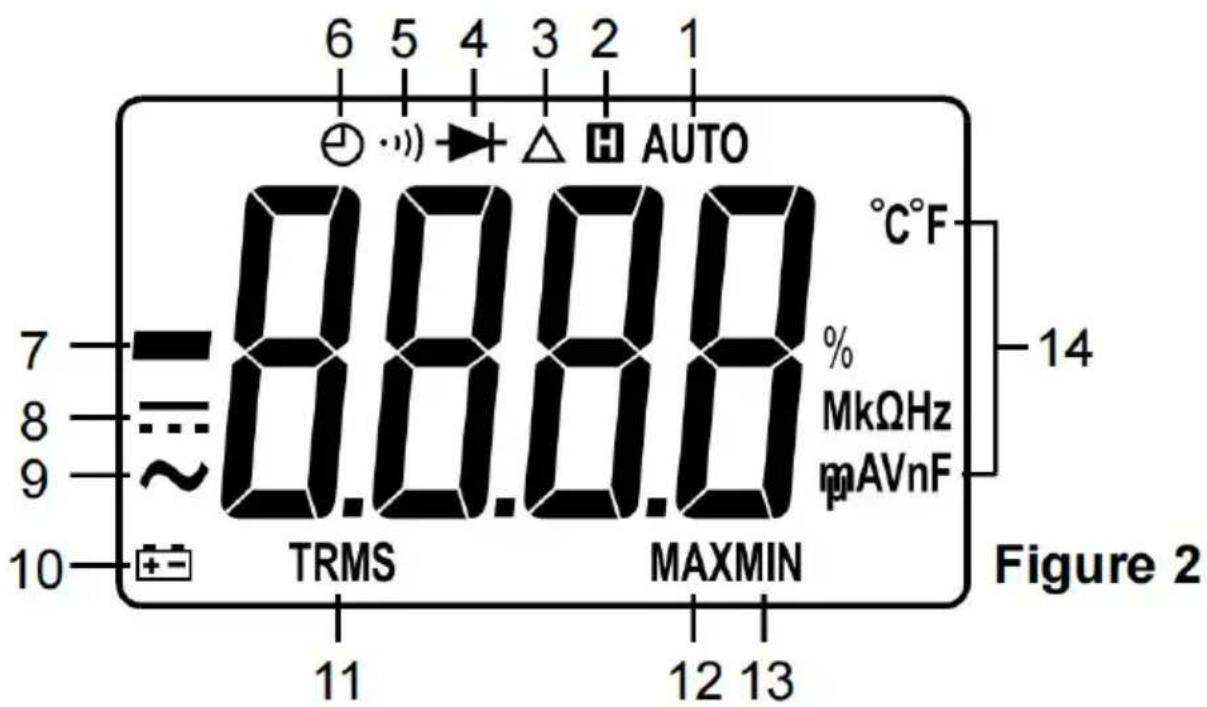

COMPRENDERE IL DISPLAY

Spiegazioni:

NO.	Simbolo	Descrizione
1		Autoranging
2		La conservazione dei dati è abilitata.
3	[B3CC]	Il misuratore è in modalità Relativa.
4		Il test del diodo è selezionato
5	•••)	È stato selezionato il test di continuità.
6		Lo spegnimento automatico è abilitato.
7		- Segno negativo
8		DC
9		corrente alternata
10		La batteria è scarica e dovrebbe essere sostituita immediatamente.
11		Viene visualizzata la lettura True-RMS.
12		Viene visualizzata la lettura massima.
13		Viene visualizzata la lettura minima.

1. Unità

mV, V	Unità di tensionemV: millivolt; V: Volt 1V = 3 mV
μA, mA, A	Unità di correnteμA: microamp; mA: milliampere; A: Ampere 1A 3 mV = 10μA
Ω, kΩ, MW	Unità di resistenzaΩ: Ohm; kΩ: Kilohm; MΩ : Megohm 1M Q 3 kΩ= 106Ω
nF, μF	Unità di capacitànF: nanofarad; μF: Microfarad 1μF = 3 10F
°C, °F	Unità di temperatura°C: grado Celsius; °F: grado Fahrenheit(°F) = 32 + 1,8 X c (°C)
Hz, kHz	Unità di frequenzaHz: Hertz; kHz: Kilohertz 1kHz = 3 Hz
%	Unità di misura del ciclo di lavoro %: Percentuale

SPECIFICHE GENERALI

Display: LCD a 3 3/4 cifre

Indicazione di polarità negativa: segno negativo visualizzato sul display

Indicazione di fuori scala: OL o -OL visualizzato sul display

Frequenza di campionamento: circa 2-3 volte/sec

Grado IP: IP20

Coefficiente di temperatura: 0,1 x (precisione specificata) /°C (<18°C o >28°C)

Umidità relativa: <75%

Ambiente di conservazione: Temperatura: da -10°C a 60°C

Umidità relativa: <85%

Altitudine operativa: da 0 a 2000 metri

Batteria: batteria da 9 V, 6F22 o equivalente, 1 pezzo

Indicazione di batteria scarica: visualizzata sul display

Dimensioni: 170 mm x 86 mm x 40 mm

Peso: circa 183 g (senza batteria e fondina)

SPECIFICHE

La precisione è specificata per un periodo di un anno dopo la calibrazione e a una temperatura compresa tra 18°C e 28°C, con umidità < 75% RH.

Le specifiche di accuratezza assumono la forma di:

± [% della lettura] + [numero di cifre meno significative])

Ad eccezione degli intervalli specificati espressamente, la precisione è specificata dal 5% al 100% dell'intervallo.

Tensione CC

Allineare	Risoluzione	Precisione	Indicazione di fuori scala
400 mV	0,1 mV	± (0,8% + 5)	OL viene visualizzato.
4V	0,001 V	± (0,5% + 5)
40V	0,01 V	± (1,0% + 5)
400V	0,1 V
600V	1V		____ [1]

Impedenza di ingresso: circa 10 MΩ

Tensione di ingresso massima consentita: 600 V CC/CA

[4] Quando la tensione misurata è ≥ 600 V, il cicalino integrato emette un segnale acustico. Quando la tensione è > 660 V, il display visualizza OL.

Tensione alternata

Allineare	Risoluzione	Precisione	Indicazione di fuori scala
4V	0,001 V	± ( 1,5% + 5)	Viene visualizzato OL.
40V	0,01 V
400V	0,1 V
600V	1V	± (2,0% + 5)	[1]

Impedenza di ingresso: circa 10 MΩ

Protezione da sovraccarico: 600 V CC/CA

Tensione di ingresso massima consentita: 600 V CA

Lettura: Vero valore efficace

Gamma di frequenza: da 40 Hz a 1 kHz (Nota: ad eccezione delle misurazioni di segnale sinusoidale e del segnale a onda triangolare, le specifiche di accuratezza per le misurazioni della tensione alternata

(non si applicano ai segnali con frequenza >200Hz.)

[4] Quando la tensione misurata è ≥600 V, il cicalino integrato emette un segnale

acustico. Quando la tensione è >660 V, il display visualizza OL.

Corrente continua

Allineare	Risoluzione	Precisione	Indicazione di fuori scala
400μA	0,1 μA	± (1,0% + 5)	____[1]
4000μA	1μA
40 mA	0,01 mA		____[2]
400 mA	0,1 mA
4A	0,001A	± (2,0% + 5)	____[3]
10A	0,01A

Protezione da sovraccarico:

Fusibile rapido da 500 mA/250 V per ingressi del terminale INPUT

Fusibile rapido 10A/250V per ingressi terminali 10A

Corrente di ingresso massima consentita:

Terminale di INGRESSO: 400mA

Terminale 10A: 10A (Per ingressi >2A: durata <10 secondi, intervallo > 15 minuti

[1] Quando la corrente misurata è > 4400uA, il display mostra OL.

[2] Quando la corrente misurata è > 440 mA, il display mostra OL.

[3] Quando la corrente misurata è ≥ 10 A, il cicalino integrato emette un segnale acustico. Quando la corrente è > 11 A, il display mostra OL.

Corrente alternata

Allineare	Risoluzione	Precisione	Indicazione di fuori scala
400μA	0,1 μA	± ( 1,5 % + 5 )	____ [1]
4000μA	1μA
40 mA	0,01 mA		____ [2]
400 mA	0. 1 mA
4A	0,001A	± (2,0% + 5 )	____ [3]
10A	0,01 A

Protezione da sovraccarico:

Fusibile rapido da 500 mA/250 V per ingressi del terminale INPUT

Fusibile rapido 10A/250V per ingressi terminali 10A

Corrente di ingresso massima consentita:

Terminale di INGRESSO: 400 mA

Terminale 10A: 10A (Per ingressi >2A: durata <10 secondi, intervallo > 1 minuti)

Lettura: Vero valore efficace

Gamma di frequenza: da 40 Hz a 1 kHz (Nota: ad eccezione delle misurazioni del segnale sinusoidale e del segnale triangolare, le specifiche di accuratezza per le misurazioni della corrente alternata non si applicano ai segnali con frequenza > 200 Hz.)

[1] Quando la corrente misurata è > 4400uA, il display mostra OL. [2] Quando la corrente misurata è > 440 mA, il display mostra OL. [3] Quando la corrente misurata è ≥10A, il cicalino integrato emette un segnale acustico. Quando la corrente è > 11A, il display mostra OL.

Resistenza

Allineare	Risoluzione	Precisione	Indicazione di fuori scala
400Ω	0,1Ω	± (1,2% + 5)	____[1]
4kΩ	0,001 kΩ
40 kΩ	0,01 kΩ
400 kΩ	0,1 kΩ
4 MΩ	0,001 MΩ
40 MΩ	0,01 MΩ	± (2,0% + 10)
50 MΩ	0,1 MΩ	± (2,8% + 10)

Tensione a circuito aperto: circa 0,65 V

[1] Quando la resistenza misurata è >55MΩ, il display mostra OL.

Continuità

Allineare	Descrizione	Osservazione
•1))	Il cicalino incorporato emetterà un segnal acustico se la resistenza è inferiore a cir 30Ω.Se la resistenza è compresa tra 30Ω e 100Ω, il cicalino potrebbe emettere o me un segnale acustico.Se la resistenza è superiore a 100Ω, il cicalino non emetterà alcun segnale acustico.	Tensione a circuito aperto: circa 2,7 V

Diodo

Allineare	Descrizione	Osservazione
	L'approssimazione in avanti verrà visualizzata la caduta di tensione del diodo.	Tensione a circuito aperto: circa 2,7 VCorrente di prova: circa 1 mA

Capacità

Allineare	Risoluzione	Precisione	Osservazione
40nF	0,01nF	± (4,0% + 10)	Auto-range
400nF	0,1nF
4μF	0,001μF
40μF	0,01μF
400μF	0,1μF

Frequenza

Allineare	Risoluzione	Precisione	Osservazione
9,999 Hz	0,001 Hz	± (1,0% + 5)	Auto-range
99,99 Hz	0,01 Hz
999,9 Hz	0,1 Hz
9,999 kHz	0,001 kHz
50,00 kHz	0,01 kHz

Tensione di ingresso: da 2 V rms a 220 V rms

Ciclo di lavoro

Allineare	Risoluzione	Precisione	Osservazione
dall'1% al 99%	0,1%	± ( 1,2 % + 5 )	Auto-range

Tensione di ingresso: da 2 V rms a 220 V rms

Gamma di frequenza: da 5 Hz a 10 kHz

Temperatura

Allineare	Risoluzione	Precisione
da -40 °C a 40 °C	1 °C	± 4 °C
da 40 °C a 1000 °C		± (1,2% + 4 °C)
Da -40 °F a 104 °F	1 °F	± 7 °F
Da 104 °F a 1832 °F		± (1,2% + 7 °F)

Sensore di temperatura: termocoppia tipo K

Nota:

1. La precisione non include l'errore della termocoppia sonda.
2. Le specifiche di precisione presuppongono che la temperatura ambiente sia stabile a ±1 °C. Per variazioni di temperatura ambiente di ±5 °C, la precisione nominale si applica dopo un'ora.
3. La temperatura di funzionamento del misuratore deve essere compresa tra 18 °C e 28 °C; altrimenti la precisione di misurazione non sarà garantita.
4. Quando la temperatura misurata è superiore a 1100 °C (2012 °F), il display mostra OL. Quando la temperatura è inferiore a -44 °C (-74 °F), il display mostra -OL.

La modalità relativa è disponibile in tensione, corrente, resistenza, funzioni di capacità e temperatura.

Per effettuare misurazioni relative:

1. Impostare il misuratore sulla funzione e sull'intervallo desiderati.
2. Collegare correttamente il misuratore a un circuito per ottenere una lettura che verrà utilizzata come riferimento per le misurazioni successive.
3. Premere brevemente il pulsante REL una volta. Il misuratore entra in modalità

Relativa e memorizza la lettura attuale come riferimento. Appare il simbolo e il display visualizza zero.

1. Quando si esegue una nuova misurazione, il display mostra la differenza tra il riferimento e la nuova misurazione.
2. Per uscire dalla modalità Relativa, premere nuovamente brevemente il pulsante

REL. Il simbolo scompare.

Nota:

1. Quando si entra in modalità Relativa, il misuratore passa automaticamente alla regolazione manuale della portata nell'intervallo corrente, ad eccezione della funzione di capacità.
2. Il valore effettivo dell'oggetto sottoposto a prova non deve superare il valore di
3. Quando si entra in modalità Relativa, il misuratore passa automaticamente alla regolazione manuale della portata nell'intervallo corrente, ad eccezione della funzione di capacità.
4. Il valore effettivo dell'oggetto sottoposto a prova non deve superare il valore di

fondo scala dell'intervallo attuale, ad eccezione della funzione di capacità, quando si entra in modalità Relativa.

1. Quando il display visualizza OL, significa che la portata è eccessiva.

Registrazione MAX MIN

La modalità di registrazione MAX MIN cattura i valori massimo e minimo. Quando l'ingresso scende al di sotto del valore minimo registrato o supera il valore massimo registrato, il misuratore registra il nuovo valore.

Per catturare i valori massimo e minimo:

1. Impostare il misuratore sulla funzione e sull'intervallo desiderati.
2. Premere brevemente il pulsante MAX/MIN una volta per accedere alla modalità di registrazione MAX MIN. Il display mostra prima il valore massimo e il simbolo MAX.
3. Premere brevemente il pulsante MAX/MIN per alternare la lettura visualizzata tra massimo e minimo.
4. Per uscire dalla modalità di registrazione MAX MIN, tenere premuto il pulsante MAX/MIN per circa 1 secondo oppure ruotare l'interruttore rotante.

Nota: il pulsante MAX/MIN è disabilitato nelle funzioni di capacità, continuità, frequenza e ciclo di lavoro.

Regolazione manuale e automatica della portata

Il multimetro imposta automaticamente la selezione automatica della portata nelle funzioni che prevedono sia la selezione automatica che quella manuale. Il display mostra il simbolo AUTO.

Premere brevemente il pulsante RANGE una volta per passare alla regolazione manuale della portata. Il simbolo AUTO scompare. In questa modalità, ogni successiva pressione del pulsante RANGE incrementa la portata. Dopo aver raggiunto la portata massima, il misuratore passa alla portata minima.

Per tornare alla modalità di selezione automatica della portata, tenere premuto il pulsante RANGE per circa 1 secondo.

Nota: il pulsante RANGE è abilitato solo nelle funzioni tensione, corrente e resistenza.

Conservazione dei dati

Premere brevemente il pulsante HOLD una volta per attivare la funzione Data Hold. La lettura corrente viene bloccata e viene visualizzato il simbolo H. Per disattivare Data Hold, premere nuovamente brevemente il pulsante HOLD. Il simbolo H scompare.

Misurazione della tensione CC o CA

1. Collegare il puntale di prova nero al terminale COM e il puntale di prova rosso al terminale INPUT.
2. Impostare l'interruttore rotante su V.
3. Il misuratore è impostato di default sulla funzione di tensione. Viene visualizzato il simbolo.

Per effettuare misurazioni della tensione CA, premere brevemente il pulsante

SELECT una volta. Appare il simbolo.

1. Collegare i puntali di prova al circuito da misurare.
2. Leggere il display. Per le misurazioni della tensione CC, verrà indicata anche la polarità del collegamento del puntale di prova rosso.

Nota:

1. Nella gamma bassa, il display potrebbe visualizzare una lettura instabile prima di collegare i puntali al circuito da misurare. Ciò è normale e non influisce sulle misurazioni.
2. Quando il display visualizza OL, significa che la portata è fuori limite.
3. Per evitare scosse elettriche o danni al contatore, non applicare una tensione superiore a 600 V tra i terminali.

Misurazione della corrente continua o alternata

1. Collegare il puntale di prova nero al terminale COM. Se la corrente da misurare è <400 mA, collegare il puntale di prova rosso al terminale INPUT; se è ≥400 mA (non può superare i 10 A), collegare il puntale di prova rosso al terminale 10 A.
2. Impostare l'interruttore rotante su A, mA o 10 A.

Nota: se il puntale di prova rosso è collegato al terminale 10A, il selettore rotativo

deve essere impostato su 10 A. Se è collegato al terminale INPUT, non

impostare mai il selettore rotativo su 10 A.

1. Il misuratore è impostato di default sulla funzione corrente continua. Viene visualizzato il simbolo. Per eseguire misurazioni di corrente alternata, premere brevemente il pulsante SELECT una volta. Appare il simbolo.
2. Togliere l'alimentazione al circuito da misurare. Quindi collegare i puntali di prova in serie al circuito.
3. Accendere il circuito.
4. Leggere il display. Per le misurazioni di corrente continua, verrà indicata anche la polarità del collegamento del puntale di prova rosso.

Nota:

Se l'intensità della corrente da misurare non è nota in anticipo, impostare

prima il selettore rotativo su 10 A. Quindi, modificare gradualmente su o

μA secondo necessità per visualizzare la massima risoluzione disponibile.

Misurazione della resistenza

1. Collegare il puntale di prova nero al terminale COM e il puntale di prova rosso al terminale INPUT.
2. Impostare l'interruttore rotante su Ω (…)
3. Il misuratore è impostato di default sulla funzione di resistenza, con l'unità M mostrata sul display.
4. Collegare i puntali di prova al resistore da misurare.
5. Lasciare che la lettura si stabilizzi, quindi leggere il display.

Nota:

1. Quando i terminali di ingresso sono aperti, il display mostra OL come indicazione di superamento della portata massima.
2. Prima di effettuare la misurazione, scollegare l'alimentazione dal circuito in prova e scaricare completamente tutti i condensatori.

Test di continuità

1. Collegare il puntale di prova nero al terminale COM e il puntale di prova rosso al terminale INPUT.
2. Impostare l'interruttore rotante su…).
3. Il misuratore si imposta automaticamente sulla funzione resistenza.

Premere brevemente il pulsante SELECT una volta, il simbolo

• ) ) ) appare.

1. Collegare i puntali di prova al circuito in prova.
2. Se la resistenza è inferiore a circa 30Ω, il cicalino integrato emetterà segnale acustico.

Nota: prima del test, scollegare tutta l'alimentazione dal circuito da testare e scaricare completamente tutti i condensatori.

Test diodo

1. Collegare il puntale di prova nero al terminale COM e il puntale di prova rosso al terminale INPUT.

(Nota: la polarità del puntale di prova rosso è positiva.)

1. Impostare l'interruttore rotante su
2. Il misuratore si imposta automaticamente sulla funzione di capacità. Premere brevemente il pulsante SELECT una volta, il simbolo appare.
3. Collegare il puntale di prova rosso all'anodo del diodo da testare e il puntale di prova nero al catodo del diodo.
4. Il display mostra la caduta di tensione diretta approssimativa del diodo. Se i collegamenti sono invertiti, sul display verrà visualizzato OL.

Nota: prima di effettuare il test, scollegare l'alimentazione dal circuito da testare e scaricare completamente tutti i condensatori.

Misurazione della capacità

1. Collegare il puntale di prova nero al terminale COM e il puntale di prova rosso al terminale INPUT.
2. Impostare l'interruttore rotante su
3. Il misuratore è impostato di default sulla funzione capacità, con l'unità nF visualizzata sul display.
4. Se il display mostra una lettura diversa da zero, premere brevemente il pulsante REL una volta per azzerare il display; il simbolo appare per indicare che il misuratore è in modalità Relativa.
5. Collegare i puntali di prova al condensatore da misurare.
6. Lasciare che la lettura si stabilizzi, quindi leggere il display.

Nota:

1. Prima di effettuare la misurazione, scollegare l'alimentazione dal circuito da testare e scaricare completamente tutti i condensatori.
2. Per misurazioni > 10uF, potrebbero essere necessari circa 30 secondi prima che il misuratore stabilizzi le letture.

Misurazione della frequenza

1. Collegare il puntale di prova nero al terminale COM e il puntale di prova rosso al terminale INPUT.
2. Impostare l'interruttore rotante su %Hz.
3. Il misuratore è impostato di default sulla funzione frequenza, con l'unità Hz visualizzata sul display.
4. Collegare i puntali di prova al circuito da misurare.
5. Leggere il display.

Nota:

1. La frequenza dei segnali misurati deve essere superiore a 2 Hz.
2. Tensione di ingresso: da 2 V rms a 220 V rms. Maggiore è la frequenza del segnale di ingresso, maggiore è la tensione di ingresso richiesta.

Misurazione del ciclo di lavoro

1. Collegare il puntale di prova nero al terminale COM e il puntale di prova rosso al terminale INPUT.
2. Impostare il commutatore rotante su %Hz
3. Il misuratore è impostato di default sulla funzione frequenza. Premere brevemente il tasto SELECT, il display mostra l'unità %.
4. Collegare i puntali di prova al circuito da testare.
5. Il display mostra la percentuale del ciclo di lavoro del segnale ad onda quadra.

Temperatura

Nota:

Per evitare possibili danni al misuratore o ad altre apparecchiature, tenere presente che, sebbene il misuratore sia classificato per temperature comprese tra -40°C e 1000°C e tra -40°F e 1832°F, la termocoppia di tipo K fornita con il misuratore è classificata per temperature comprese tra 250°C.

La termocoppia di tipo K non è professionale e può essere utilizzata solo per misurazioni non critiche. Per misurazioni precise, utilizzare una termocoppia professionale.

1. Impostare l'interruttore rotante su °F.
2. Premere brevemente il pulsante SELECT per passare dalla funzione Celsius a quella Fahrenheit e viceversa. Il display mostrerà l'unità di misura corrispondente.
3. Collegare il polo negativo della termocoppia di tipo K al terminale COM e il polo positivo al terminale INPUT.
4. Collegare l'estremità sensibile della termocoppia all'oggetto da misurare.
5. Attendere che venga raggiunto l'equilibrio termico tra la sonda della termocoppia e l'oggetto, quindi leggere il display.

Spegnimento automatico

Il misuratore si spegne automaticamente se l'interruttore rotante non viene mosso o non viene premuto alcun pulsante per 30 minuti.

Premendo un pulsante o ruotando l'interruttore rotante si accenderà di nuovo il misuratore dopo che si è spento automaticamente.

Per disattivare lo spegnimento automatico, tenere premuto un pulsante mentre si gira l'interruttore rotante dall'impostazione OFF ad altre impostazioni

dell'interruttore. Il simbolo è assente dallo schermo.

MANUTENZIONE

Non tentare mai di sostituire la batteria e i fusibili per riparare o effettuare la manutenzione del contatore.

Conservare il misuratore in un luogo asciutto quando non in uso. Non conservarlo in un ambiente con intensa attività elettromagnetica.

Manutenzione generale

Pulire periodicamente la custodia con un panno umido e un po' di detergente delicato. Non utilizzare abrasivi o solventi.

La sporcizia o l'umidità nei terminali possono influenzare le letture. Pulire i terminali come segue:

1. Impostare l'interruttore rotante su OFF e rimuovere tutti i puntali di prova dal misuratore.
2. Scuotere per eliminare eventuali tracce di sporco presenti nei terminali.
3. Imbevere un nuovo tampone con alcol.
4. Passare il tampone in ogni terminale.

Nota: se il misuratore non funziona, controllare e sostituire (se necessario) la batteria e i fusibili e/o rivedere questo manuale per verificare l'uso corretto del misuratore.

Sostituzione della batteria e del fusibile

Avvertimento

1. Per evitare letture errate che potrebbero portare a possibile scossa elettrica e lesioni personali, sostituire la batteria non appena appare l'indicatore di batteria scarica.
2. Per evitare danni o lesioni, installare solo i fusibili specificati.
3. Rimuovere i puntali di prova e spegnere il misuratore prima di aprire il coperchio della batteria o la custodia.

Per sostituire la batteria:

Rimuovere la fondina e la vite dal coperchio del vano batteria. Far scorrere il coperchio del vano batteria nella direzione indicata dalla freccia. Sostituire la batteria esaurita con una nuova dello stesso tipo, assicurandosi che la polarità sia corretta. Riposizionare il coperchio del vano batteria, la vite e la fondina.

Per sostituire i fusibili:

Rimuovere il coperchio della batteria come descritto sopra. Rimuovere le viti dal coperchio posteriore e spostarlo delicatamente da parte. Sostituire il fusibile bruciato con uno nuovo dello stesso valore. Riposizionare il coperchio posteriore e fissarlo con tutte le viti. Riposizionare il coperchio della batteria e la fondina.

Questo misuratore utilizza due fusibili:

F1: fusibile rapido 500mA/250V, ∅ 5 x 20mm

F2: fusibile rapido 10A/250V, ∅ 5x20mm

Accessori

ACCESSORI

Manuale: 1 pezzo

Cavo di prova: 1 coppia

Termocoppia tipo K: 1 pezzo

DICHIARAZIONE

1. Il presente manuale è soggetto a modifiche senza preavviso.
2. La nostra azienda non si assume altre responsabilità per eventuali perdite.
3. Il contenuto di questo manuale non può essere utilizzato come motivo di utilizzo del misuratore per qualsiasi applicazione speciale.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
