GEBRUIKSAANWIJZING SS101 Vevor

Dit is de originele handleiding. Lees alle instructies zorgvuldig door voorda u het product gebruikt. VEVOR behoudt zich het recht voor om de gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Neemt u het ons niet kwalijk dat we u niet meer op de hoogte stellen van eventuele technologische of software-updates voor ons product.

	Waarschuwing: om het risico op letsel te verminderen, die gebruiker de gebruiksaanwijzing zorgvuldig te lezen.
	CORRECTE VERWIJDERING Dit product valt onder de bepalingen van de Europese Rio 2012/19/EU. Het symbool met een doorgekruiste vuilnisbak geeft aan dat het product in de Europese Unie gescheide afvalinzameling vereist. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producte die als zodanig zijn gemarkeerd, mogen niet met het norm huisvuil worden weggegooid, maar moeten worden ingeleve bij een inzamelpunt voor de recycling van elektrische en elektronische apparaten.
FCC-informatie	FCC-informatie: LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om he apparaat te bedienen ongeldig maken! Dit apparaat voldoet aan Deel 15 van de FCC-regels. Gel is onderworpen aan de volgende twee voorwaarden: 1) Dit product kan schadelijke interferentie veroorzaken. 2) Dit product moet alle ontvangen interferentie accepteren inclusief interferentie die een ongewenste werking kan veroorzaken. WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk zijn goedgekeurd door de par verantwoordelijk is voor de naleving, kunnen de bevoegdhe van de gebruiker om het product te bedienen ongeldig ma Let op: Dit product is getest en voldoet aan de limieten v een digitaal apparaat van klasse B, conform Deel 15 van FCC-regels. Deze limieten zijn bedoeld om een redelijke bescherming te bieden tegen schadelijke interferentie in een woonomgeving. Dit product genereert, gebruikt en kan radiofrequentie-energuitstralen. Indien niet geïnstalleerd en gebruikt volgens de instructies, kan het schadelijke interferentie veroorzaken in radiocommunicatie. Er is echter geen garantie dat er in een bepaalde installatie geen interferentie zal optreden. Als dit product schadelijke interferentie veroorzaakt in radio- of televisieontvangst, wat kan worden vastgesteld door het product uit en weer in te schakelen, wordt de gebruiker aangeraden de interferentie te verhelpen door een of mee de volgende maatregelen te nemen.· De ontvangstantenne opnieuw richten of verplaatsen.· Vergroot de afstand tussen het product en de ontvanger· Sluit het product aan op een stopcontact van een ander dan dat waarop de ontvanger is aangesloten.· Raadpleeg de dealer of een ervaren radio-/tv-technicus v hulp.

GARANTIE

Voor dit instrument geldt de garantie dat het vrij is van materiaal- en fabricagefouten. vakmanschap voor een periode van één jaar. Elk instrument dat defect blijkt te zijn binnen een jaar vanaf de leveringsdatum en met retournering naar de fabriek transportkosten vooruitbetaald, worden gerepareerd, aangepast of vervangen kosteloos voor de oorspronkelijke koper. Deze garantie dekt geen uitbreidbare items zoals batterijen. Als het defect is veroorzaakt bij verkeerd gebruik of abnormale bedrijfsomstandigheden wordt de reparatie in rekening gebracht

tegen een symbolische prijs.

INVOERING

Het product is een compacte ^3 3 ^4 cijferige true-RMS digitale multimeter met autorange. Hij is ontworpen voor het meten van DC- en Wisselspanning, gelijk- e wisselstroom, weerstand, continuïteit, diode, capaciteit, frequentie, duty cycle en temperatuur.

De meter beschikt over MAX MIN-opname, Relatieve meting, automatische/handmatige bereikbepaling, Data Hold, achtergrondverlichting,

indicatie voor lage batterij, over bereikindicatie, automatische uitschakeling, zaklamp, enz. Het is eenvoudig te bedienen en een nuttig testinstrument.

VEILIGHEIDSINFORMATIE

De meter voldoet aan meetcategorieën II (CAT II 6 00V) en vervuiling Graad 2.

WAARSCHUWING

Om mogelijke elektrische schokken of persoonlijk letsel te voorkomen, Volg deze richtlijnen:

- Gebruik de meter niet als deze beschadigd is. Voordat u hem gebruikt de mete inspecteer de behuizing. Besteed bijzondere aandacht aan de isolatie rondom de connectoren.

- Controleer de testkabels op beschadigde isolatie of Blootgesteld metaal. Controleer de meetsnoeren op continuïteit. Vervang beschadigde meetsnoeren voordat u de meter gebruikt.

- Gebruik de meter niet als deze niet normaal functioneert. De bescherming kan verminderd zijn. Raadpleeg bij twijfel de Meter onderhouden.

- Gebruik de meter niet in de buurt van explosief gas, damp of stof.

- Pas niet meer toe dan de nominale spanning, zoals aangegeven op de meter, tussen terminals of tussen elke aansluiting en aarde.

- Controleer voor gebruik de werking van de meter door de volgende waarden te meten: een bekende spanning.

- Gebruik bij het onderhouden van de meter uitsluitend de voorgeschreven vervangende onderdelen.

- Houd bij het gebruik van de probes uw vingers achter de vingerbescherming op de sondes.

- Wees voorzichtig bij het werken met spanningen boven 30 V AC rms, 42 V AC piek of 60 V DC. Dergelijke spanningen vormen een schokgevaar.

- Sluit bij het maken van verbindingen eerst de gemeenschappelijke testkabel aan voordat u de onder spanning staande testkabel aansluit. Koppel bij het loskoppelen van de testkabels eerst de onder spanning staande testkabel los.

- Verwijder de testkabels van de meter voordat u het batterijklepje of de behuizir opent.

- Gebruik de meter niet als het batterijklepje of delen van de behuizing verwijderen

of los zitten.

- Om foutieve metingen te voorkomen die tot een elektrische schok of persoonlijk letsel kunnen leiden, moet u de batterij vervangen zodra de indicator voor een

bijna lege batterij brandt. verschijnt.

- Gebruik de meter niet op een manier die niet in deze handleiding is aangegeve. Hierdoor kunnen de veiligheidsvoorzieningen van de meter in gevaar komen.

- Schakel bij het meten van stroom de stroom uit voordat u de meter op het cir aansluit. Vergeet niet de meter in serie met het circuit te plaatsen.

- Wanneer u zich in de Relatieve modus (wordt weergegeven) of in de

MIN-modus (MIN wordt weergegeven) bevindt, moet u voorzichtig zijn omdat er gevaarlijke spanningen aanwezig kunnen zijn.

- Gebruik de meter niet als uw handen of de meter nat zijn.

- Raak een blote geleider niet aan met uw handen of huid en aard uzelf niet.

- Resterend gevaar:

Wanneer een ingangsaansluiting wordt aangesloten op een gevaarlijk spanningsveld, dient men er rekening mee te houden dat dit spanningsveld ook t alle andere aansluitingen kan optreden!

- CAT II - Meetcategorie II is voor metingen uitgevoerd op circuits die direct zijn aangesloten op een laagspanningsinstallatie. Voorbeelden hiervan zijn metingen aan huishoudelijke apparaten, draagbaar gereedschap en soortgelijke apparatuur.

Gebruik de meter niet voor metingen binnen meetcategorieën III en IV.

Voorzichtigheid

Om mogelijke schade aan de meter of de te testen apparatuur te voorkomen, die u de volgende richtlijnen te volgen:

- Schakel de stroom naar het circuit uit en ontlaad alle condensatoren grondig voordat u de weerstand, continuïteit, diode, capaciteit of temperatuur test.

- Gebruik de juiste aansluitingen, functie en bereik voor uw metingen.

- Controleer de zekeringen van de meter voordat u de stroom meet.

- Voordat u de draaischakelaar draait om de functie/het bereik te wijzigen, verwijdert u de testkabels uit het te testen circuit.

Symbolen

	Zowel wisselstroom als gelijkstroom
	Samensmelten
	Let op, gevaar, raadpleeg de gebruiksaanwijzing voor gebruik.
	Let op, risico op elektrische schokken.
	Aarde (grond) aansluiting
	Voldoet aan de richtlijnen van de Europese Unie
	De apparatuur is overal beschermd door dubbele isolatie of versterkte isolatie.

Lees alle veiligheidswaarschuwingen en instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot een elektrische schok, brand en/of ernstig letsel.

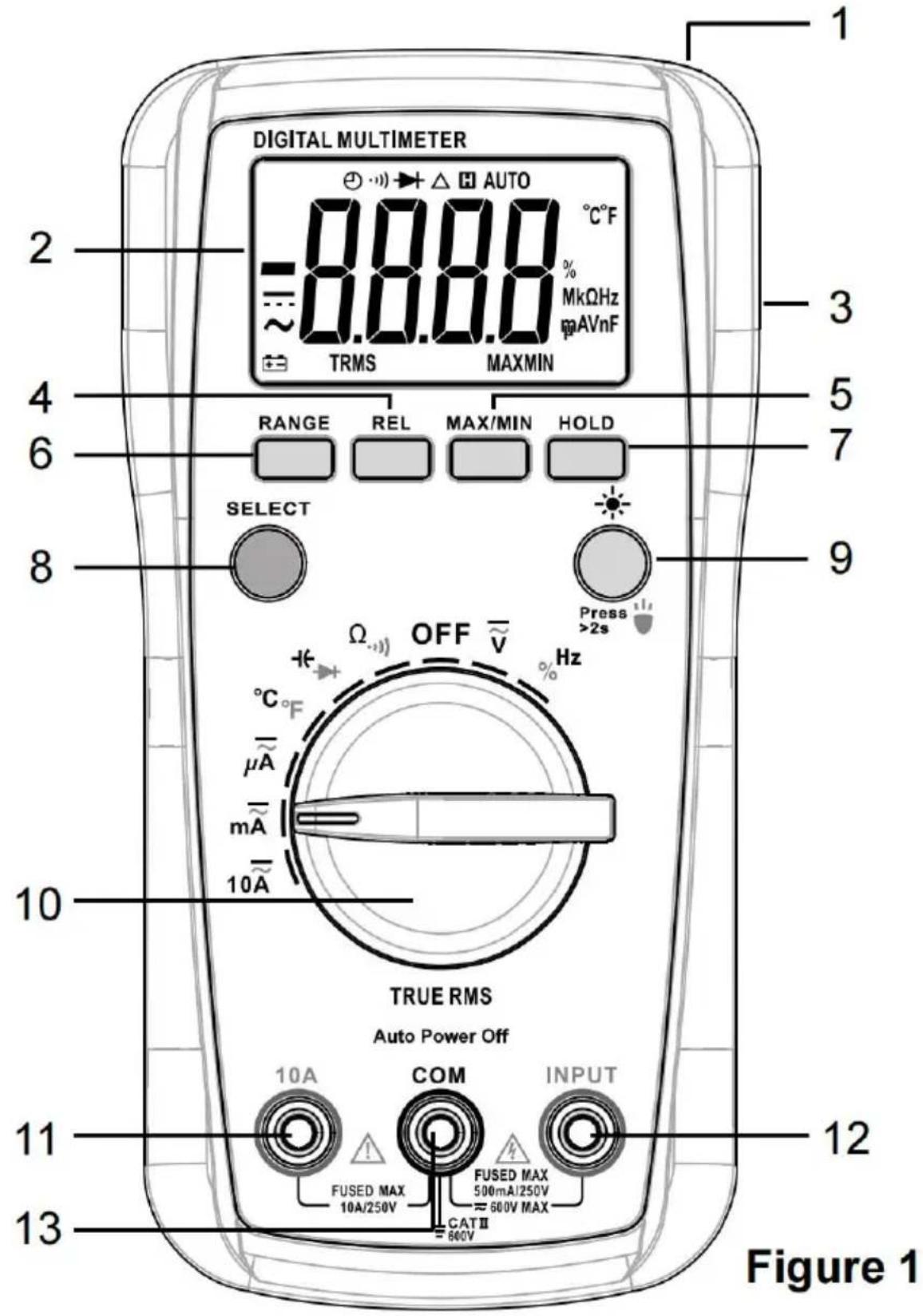

VOORPANEEL

DIGITAL MULTIMETER 0.0.0.0 °C°F ~ 8.0.0.0 % MkΩHz μAVnF TRMS MAXMIN RANGE REL MAX/MIN HOLD SELECT Press >2s Ω OFF V Hz °C F μA mA 10A TRUE RMS Auto Power Off 10A COM INPUT FUSED MAX FUSED MAX 10A/250V 500mA/250V = 600V MAX CATⅢ = 600V Figure 1

1. Zaklamp
2. Weergave
   3 ^3/4 -cijferig LCD-scherm.
3. Holster
4. "REL"-knop

Wordt gebruikt om de relatieve modus te openen/sluiten.

5. "MAX/MIN"-knop

Wordt gebruikt om de MAX MIN-registratiemodus te openen/sluiten en om de weergegeven meetwaarde te wisselen tussen maximum en minimum.

6. "BEREIK"-knop

Wordt gebruikt om te schakelen tussen automatisch en handmatig bereik, en om het gewenste handmatige bereik te selecteren.

7. "HOLD"-knop

Wordt gebruikt om Data Hold in of uit te schakelen.

8. "SELECT"-knop

Wordt gebruikt om te schakelen tussen:

a. DC- en AC-spanningsfuncties.
b. DC- en AC-stroomfuncties.
c. Weerstands- en continuïteitsfuncties.
d. Capaciteit- en diodefuncties.
e. Frequentie- en duty cycle-functies.
f. Celsius- en Fahrenheit-functies.

9. ""/"-knop

• Kort indrukken om de achtergrondverlichting in of uit te schakelen. De achtergrondverlichting gaat na ongeveer 30 seconden uit.
• Houd de knop langer dan 2 seconden ingedrukt om de zaklamp in of uit te schakelen.

10. Draaischakelaar

Wordt gebruikt om de gewenste functie/het gewenste bereik te selecteren en de meter in of uit te schakelen. Wanneer de meter niet in gebruik is, zet u deze schakelaar in de UIT-stand.

11. "10A" aansluiting

Insteekconnector voor de rode testkabel voor stroommetingen van 400mA tot 10A

12. "INPUT"-aansluiting

Insteekconnector voor de rode testkabel voor alle metingen, behalve stroom- (>400mA) en temperatuurmetingen.

Voor temperatuurmetingen is deze aansluiting bestemd voor de positieve stekker van het thermokoppel type K.

13. "COM"-terminal

Steekconnector voor de zwarte testkabel voor alle metingen, behalve temperatuurmetingen.

Voor temperatuurmetingen is deze aansluiting bestemd voor de negatieve stekker van het thermokoppel type K.

HET BEGRIJPEN VAN DE WEERGAVE

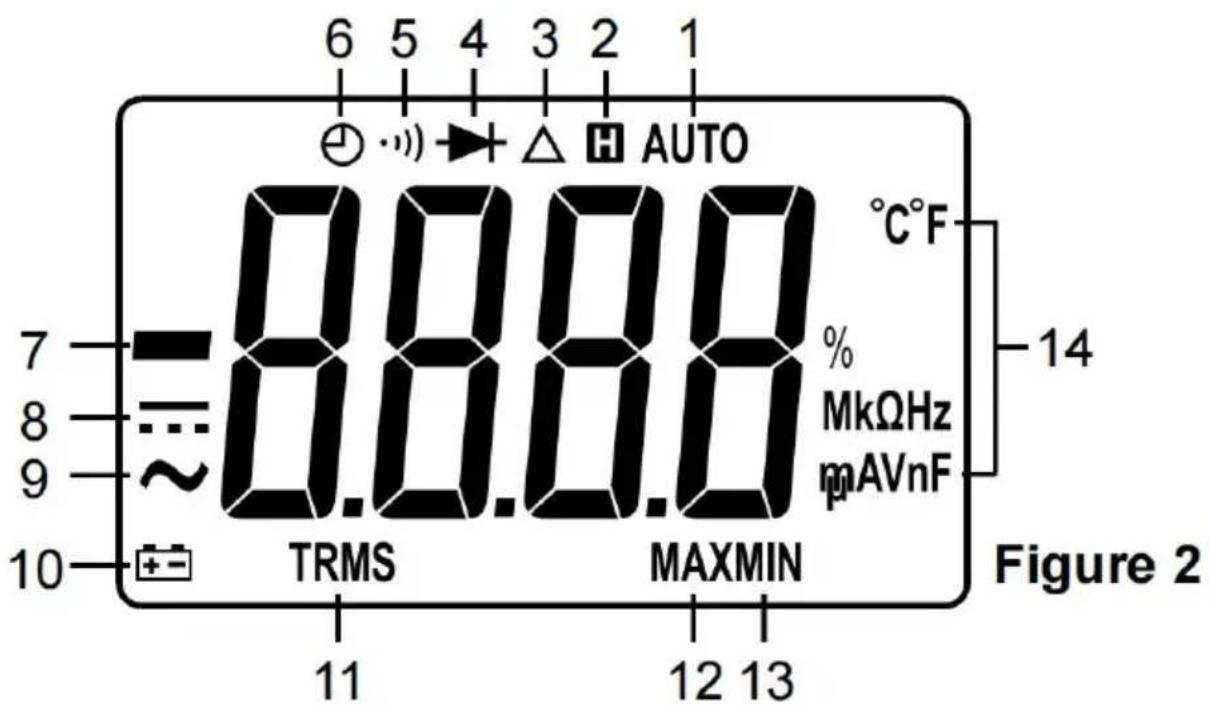

6 5 4 3 2 1 AUTO 7 =8.8.8.8 °C°F 8 ~MkΩHz 9 mAVnF 10 +-TRMS MAXMIN Figure 2 11 12 13

Uitleg:

NEE.	Symbool	Beschrijving
1		Automatisch bereik
2		Data Hold is ingeschakeld.
3		De meter staat in de relatieve modus.
4		Diodetest is geselecteerd
5	•••)	Continuïteitstest is geselecteerd.
6		Automatisch uitschakelen is ingeschakeld.
7		-Negatief teken
8		gelijkstroom
9		AC
10		De batterij is bijna leeg en moet vervangen worden onmiddellijk.
11		De True-RMS-waarde wordt weergegeven.
12		De maximale waarde wordt weergegeven.
13		De minimale waarde wordt weergegeven.

14. Eenheden

mV, V	Eenheden van spanningmV: Millivolt; V: Volt 1V = ^3 mV
μA, mA, A	Eenheden van stroomμA: Microampère; mA: milliampère; A: Ampère 1A ^3 mA = 10 ^6 μA
Ω, kΩ, MΩ	Eenheden van weerstandΩ: ohm; k Ω: kilo-ohm; M Ω : Megohm 1M QkΩ 10 10 ^6 Ω
nF, μF	Eenheden van capaciteitnF: Nanofarad; μF: Microfarad 1μF = ^3 nF
°C, °F	Eenheden van temperatuur°C: graden Celsius; °F: graden Fahrenheit(°F) = 32 + 1,8 X c (°C)
Hz, kHz	Eenheden van frequentieHz: hertz; kHz: Kilohertz 1 kHz = ^3 Hz
%	Eenheid van werkcyclus %: Procent

ALGEMENE SPECIFICATIE

Weergave: 3^3/^4 cijferig LCD

Negatieve polariteitsindicatie: het minteken wordt op het display weergegeven Indicatie voor overbereik: OL of -OL wordt op het display weergegeven

Bemonsteringsfrequentie: ongeveer 2 tot 3 keer per seconde

IP-graad: IP20

Temperatuurcoëfficiënt: 0,1 x (gespecificeerde nauwkeurigheid) /°C (<18°C of >28°C)

Bedrijfsomgeving: Temperatuur: 0°C tot 40°C

Relatieve vochtigheid: <75%

Bewaaromgeving: Temperatuur: -10°C tot 60°C

Relatieve vochtigheid: <85%

Bedrijfshoogte: 0 tot 2000 meter

Batterij: 9V-batterij, 6F22 of gelijkwaardig, 1 stuk

Indicatie voor lage batterij: weergegeven op het display

Afmetingen: 170 mm x 86 mm x 40 mm

Gewicht: ongeveer 183 g (zonder batterij en holster)

SPECIFICATIE

De nauwkeurigheid is gespecificeerd voor een periode van één jaar na kalibratie en bij 18°C tot 28°C, met een vochtigheid < 75%RH.

Nauwkeurigheidsspecificaties hebben de vorm van:

± [% van de lezing] + [aantal minst significante cijfers])

Met uitzondering van de specifiek aangegeven bereiken, wordt de nauwkeurigheid

gespecificeerd van 5% tot 100% van het bereik.

DC-spanning

Bereik	Oplossing	Nauwkeurigheid	Overrange-indicatie
400 mV	0,1 mV	± (0,8% + 5)	OL wordt weergegeven.
4V	0,001V	± (0,5% + 5)
40V	0,01V	± (1,0% + 5)
400V	0,1V
600V	1V		____ [1]

Ingangsimpedantie: ongeveer 10 MΩ

Maximaal toegestane ingangsspanning: 600 V DC/AC

[7] Wanneer de gemeten spanning ≥ 600 V is, piept de ingebouwde zoemer. Wanneer de spanning > 660 V is, geeft het display OL weer.

AC Spanning

Bereik	Oplossing	Nauwkeurigheid	Overrange-indicatie
4V	0,001V	± (1,5% + 5)	OL wordt weergegeven.
40V	0,01V
400V	0,1V
600V	1V	± (2,0% + 5)	[1]

Ingangsimpedantie: ongeveer 10 MΩ

Overbelastingsbeveiliging: 600V dc/ac

Maximaal toegestane ingangsspanning: 600 V AC

Lezen: True rms

Frequentiebereik: 40 Hz tot 1 kHz (Opmerking: met uitzondering van sinusgolf- er driehoekgolfsignaalmetingen, nauwkeurigheidsspecificaties voor wisselspanningsmetingen

Niet van toepassing op signalen met een frequentie >200Hz.)

[7] Wanneer de gemeten spanning ≥ 600 V is, piept de ingebouwde zoemer.

Wanneer de spanning > 660 V is, geeft het display OL weer.

DC-stroom

Bereik	Oplossing	Nauwkeurigheid	Overrange-indicatie
400μA	0,1 μA	± (1,0% + 5)	____[1]
4000μA	1 μA
40mA	0,01 mA		____[2]
400mA	0,1 mA
4A	0,001A	± (2,0% + 5)	____[3]
10A	0,01A

Overbelastingsbeveiliging:

500 mA/250V SNELLE zekering voor INPUT-aansluitingen

10A/250V SNELLE zekering voor 10A-aansluitingen

Maximaal toegestane ingangsstroom:

INPUT-aansluiting: 400mA

10A-aansluiting: 10A (voor ingangen >2A: duur <10 seconden, interval > 15 minuten)

[1] Wanneer de gemeten stroom > 4400uA is, geeft het display OL weer.
[2] Wanneer de gemeten stroom > 440 mA is, geeft het display OL weer.
[3] Wanneer de gemeten stroomsterkte ≥ 10 A is, piept de ingebouwde zoemer. Wanneer de stroomsterkte > 11 A is, geeft het display OL weer.

AC -stroom

Bereik	Oplossing	Nauwkeurigheid	Overrange-indicatie
400μA	0,1 μA	± ( 1,5 % + 5 )	____ [ 1 ]
4000μA	1 μA
40 mA	0,01 mA		____ [ 2 ]
400 mA	0. 1mA
4A	0,001A	± (2,0% + 5)	____ [3]
10A	0,01A

Overbelastingsbeveiliging:

500mA/250V SNELLE zekering voor INPUT-aansluitingen

10A/250V SNELLE zekering voor 10A-aansluitingen

Maximaal toegestane ingangsstroom:

INPUT-aansluiting: 400 mA

10A-aansluiting: 10A (voor ingangen >2A: duur <10 seconden, interval > 15 minuten)

Lezen: True rms

Frequentiebereik: 40 Hz tot 1 kHz (Opmerking: met uitzondering van sinusgolf- er driehoekgolfsignaalmetingen zijn de nauwkeurigheidsspecificaties voor wisselstroommetingen niet van toepassing op signalen met een frequentie > 200 Hz.)

[1] Wanneer de gemeten stroom > 4400uA is, geeft het display OL weer.
[2] Wanneer de gemeten stroom > 440 mA is, geeft het display OL weer.
[3] Wanneer de gemeten stroomsterkte ≥ 10 A is, piept de ingebouwde zoemer. Wanneer de stroomsterkte > 11 A is, geeft het display OL weer.

Weerstand

Bereik	Oplossing	Nauwkeurigheid	Overrange-indicatie
400Ω	0,1Ω	± (1,2% + 5)	____[1]
4kΩ	0,001 kΩ
40kΩ	0,01 kΩ
400 kΩ	0,1 kΩΩ
4MΩ	0,001 MΩ
40MΩ	0,01 MΩ	± (2,0% + 10)
50MΩ	0,1 MΩ	± (2,8% + 10)

Open circuit spanning: ongeveer 0,65V

[1] Wanneer de gemeten weerstand >55MΩ is, wordt het display toont O

Continuïteit

Bereik	Beschrijving	Opmerking
	De ingebouwde zoemer piept als de de weerstand is minder dan ongeveer 30Ω.Als de weerstand tussen 30Ω en 100Ω lig kan de zoemer wel of niet piepen.Als de weerstand groter is dan 100Ω, zal zoemer niet piepen.	Open circuit spanning:ongeveer 2,7V

Diode

Bereik	Beschrijving	Opmerking
	De ca. Vooruit De spanningsval van de diode wordt weergegeven	Open circuit spanning: ongeveer 2,7VTeststroom: ongeveer 1 mA

Capaciteit

Bereik	Oplossing	Nauwkeurigheid	Opmerking
40nF	0,01nF	± (4,0% + 10)	Automatisch bereik
400nF	0,1nF
4μF	0,001 μF
40 μF	0,01 μF
400 μF	0,1 μF

Frequentie

Bereik	Oplossing	Nauwkeurigheid	Opmerking
9,999 Hz	0,001 Hz	± (1,0% + 5)	Automatisch bereik
99,99 Hz	0,01 Hz
999,9 Hz	0,1 Hz

9,999 kHz	0,001 kHz
50,00 kHz	0,01 kHz

Ingangsspanning: 2 V rms tot 22 0 V rms

Werkcyclus

Bereik	Oplossing	Nauwkeurigheid	Opmerking
1% tot 99%	0,1%	± ( 1,2 % + 5 )	Automatisch bereik

Ingangsspanning: 2V rms tot 220V rms

Frequentiebereik: 5 Hz tot 10 kHz

Temperatuur

Bereik	Oplossing	Nauwkeurigheid
-40 °C tot 40 °C	1 °C	± 4 °C
40 °C tot 1000 °C		± (1,2% + 4 °C)
-40 °F tot 104 °F	1 °F	± 7 °F
104 °F tot 1832 °F		± (1,2% + 7 °F)

Temperatuursensor: thermokoppel type K

Opmerking:

1. Nauwkeurigheid omvat niet de fout van het thermokoppel doorvragen.

2. Nauwkeurigheidsspecificaties gaan uit van omgevingstemperatuur veranderingen zijn stabiel tot ±1 °C. Voor omgevingstemperatuur veranderingen van ±5 °C, de nominale nauwkeurigheid geldt na een uur.

3. De bedrijfstemperatuur van de meter moet tussen 18 °C en 28 °C ; anders meetnauwkeurigheid wordt niet gegarandeerd.

4. Wanneer de gemeten temperatuur hoger is dan 1100 °C (2012 °F), het displa geeft OL aan. Wanneer de Als de temperatuur lager is dan -44 °C (- 7 4 °F ), het display toont -OL.

Relatieve metingen

De relatieve modus is beschikbaar in spanning, stroom, weerstand, capaciteit- en temperatuurfuncties.

Om relatieve metingen te doen:

1. Stel de meter in op de gewenste functie en het gewenste bereik.

2. Sluit de meter op de juiste manier aan op een circuit om een meting te krijge die u als referentie kunt gebruiken voor latere metingen.

3. Druk eenmaal kort op de REL-knop. De meter gaat in de relatieve modus en slaat de huidige meetwaarde op als referentie. Het symbol verschijnt en het display geeft nul aan.

4. Wanneer u een nieuwe meting uitvoert, geeft het display het verschil weer tussen de referentiewaarde en de nieuwe meting.

5. Om de Relatieve modus te verlaten, drukt u nogmaals kort op de REL-knop.

symbool verdwijnt.

Opmerking:

1. De meter schakelt automatisch over naar handmatige bereikinstelling binnen het huidige bereik, met uitzondering van de capaciteitsfunctie, wanneer de relatieve modus wordt ingeschakeld.
2. De werkelijke waarde van het te testen object mag de volledige schaalwaarde van het huidige bereik niet overschrijden, met uitzondering van de capaciteitsfunctie, bij het invoeren van de relatieve modus.
3. Wanneer het display OL weergeeft, betekent dit dat het bereik is overschreder

MAX MIN Opname

De MAX MIN-registratiemodus registreert maximum- en minimumwaarden. Wanneer de invoer onder de geregistreerde minimumwaarde of boven de geregistreerde maximumwaarde komt, registreert de meter de nieuwe waarde.

Om maximale en minimale waarden vast te leggen:

1. Stel de meter in op de gewenste functie en het gewenste bereik.
2. Druk eenmaal kort op de MAX/MIN-knop om de MAX/MIN-registratiemodus te openen. Het display toont eerst de maximumwaarde en het MAX-symbool.
3. Druk kort op de MAX/MIN-knop om de weergegeven waarde te wisselen tusse maximum en minimum.
4. Om de MAX MIN-opnamemodus te verlaten, houdt u de MAX/MIN-knop ongeveer 1 seconde ingedrukt of draait u aan de draaischakelaar.

Let op : De MAX/MIN-knop is uitgeschakeld in de functies capaciteit, continuititeit frequentie en duty cycle.

De meter staat standaard op automatische bereikinstelling in functies met zowel automatische als handmatige bereikopties. Het display toont het symbool AUTO. Druk eenmaal kort op de RANGE-knop om over te schakelen naar handmatige bereikinstelling. Het AUTO-symbool verdwijnt. In deze modus verhoogt elke volgende druk op de RANGE-knop het bereik. Na het hoogste bereik schakelt de meter over naar het laagste bereik.

RANGE- knop ongeveer 1 seconde ingedrukt.

Let op: De RANGE -knop is alleen ingeschakeld bij de functies spanning, stroom en weerstand.

Gegevens vasthouden

Druk eenmaal kort op de HOLD- knop om Data Hold te activeren. De huidige meetwaarde wordt vergrendeld en het symbool H verschijnt.

Om Data Hold uit te schakelen, drukt u nogmaals kort op de HOLD- knop. Het symbool H verdwijnt.

DC- of AC-spanning meten

1. Sluit de zwarte testkabel aan op de COM- aansluiting en de rode testkabel op de INPUT- aansluiting.

2. Zet de draaischakelaar op .

3. De meter staat standaard op DC-spanning. Het symbol wordt

weergegeven.

Om AC-spanningsmetingen uit te voeren, drukt u eenmaal kort op de SELECT-knop. Het symbool verschijnt.

1. Sluit de testkabels aan op het circuit dat u wilt meten.

2. Lees het display af. Bij gelijkspanningsmetingen wordt ook de polariteit van de rode testkabelaansluiting aangegeven.

Opmerking:

1. In het lage bereik kan het display een onstabiele uitlezing weergeven voordat meetsnoeren op het te meten circuit zijn aangesloten. Dit is normaal en heeft ge invloed op de metingen.
2. Wanneer het display OL weergeeft, betekent dit dat het bereik is overschreder
3. Om elektrische schokken of schade aan de meter te voorkomen, mag u geen hogere spanning dan 600 V tussen de aansluitingen toepassen.

DC- of AC-stroom meten

1. Sluit de zwarte meetkabel aan op de COM- aansluiting. Als de te meten stroo <400 mA is, sluit u de rode meetkabel aan op de IMPUT- aansluiting; als deze ≥400 mA is (mag niet hoger zijn dan 10 A), sluit u de rode meetkabel aan op of A-aansluiting. terminal in plaats daarvan.

2. Zet de draaischakelaar op , m or 10 .

Let op: Als de rode testkabel is aangesloten op de 10A- aansluiting, moet de draaischakelaar op staan 1.0 ^~~ Als de kabel is aangesloten op de IMPUT-

aansluiting, mag u de draaischakelaar nooit op zette .

1. De meter staat standaard op DC-stroom. Het symboot wordt weergegeven.

Om AC-stroommetingen uit te voeren, drukt u eenmaal kort op de SELECT- knop Het symbool verschijnt.

1. Schakel de stroom naar het te meten circuit uit. Sluit vervolgens de meetsnoeren in serie aan op het circuit.

2. Schakel de stroom naar het circuit in.

3. Lees het display af. Bij gelijkstroommetingen wordt ook de polariteit van de ro

testkabelaansluiting aangegeven.

Opmerking:

Als de grootte van de te meten stroomsterkte niet vooraf bekend is, zet u de draaischakelaar op 10 ^A schakel vervolgens geleidelijk over naar ofn ^A

naar behoefte om de hoogst beschikbare resolutie weer te geven.

Weerstand meten

1. Sluit de zwarte testkabel aan op de COM- aansluiting en de rode testkabel op de INPUT- aansluiting.
2. Zet de draaischakelaar op Ω ^••
3. De meter staat standaard op de weerstandsfunctie, met de eenheid M weergegeven op het display.
4. Sluit de testkabels aan op de weerstand die u wilt meten.
5. Wacht tot de meting stabiel is en lees dan het display af.

Opmerking:

1. Wanneer de ingangsaansluitingen open zijn, wordt op het display OL weergegeven als een overbereikindicatie.
2. Voordat u gaat meten, moet u de stroom naar het te testen circuit uitschakele en alle condensatoren grondig ontladen.

Continuïteitstest

1. Sluit de zwarte testkabel aan op de COM- aansluiting en de rode testkabel op de INPUT- aansluiting.
2. Zet de draaischakelaar op...).
3. De meter staat standaard op de weerstandsfunctie. Druk kort op de SELECT-knop; het symbool varschijnt.
4. Sluit de testkabels aan op het te testen circuit.
5. Als de weerstand kleiner is dan ongeveer 30Ω, zal de ingebouwde zoemer een piepsignaal geven.

Let op: Voordat u de test uitvoert, moet u de stroom naar het te tester

circuit uitschakelen en alle condensatoren grondig ontladen.

Diodetest

1. Sluit de zwarte testkabel aan op de COM- aansluiting en de rode testkabel op de INPUT- aansluiting.

( Let op: de polariteit van de rode testkabel is positief.)

1. Zet de draaischakelaar op
2. De meter staat standaard op de capaciteitsfunctie. Druk kort op de SELECT-knop, het symboolverschijnt.
3. Sluit de rode testkabel aan op de anode van de te testen diode en de zwarte testkabel op de kathode van de diode.
4. Het display toont de geschatte doorlaatspanningsval van de diode. Als de aansluitingen omgedraaid zijn, wordt OL weergegeven.

Let op: Voordat u de test uitvoert, moet u de stroom naar het te testen circuit uitschakelen en alle condensatoren grondig ontladen.

Capaciteit meten

1. Sluit de zwarte testkabel aan op de COM-aansluiting en de rode testkabel op INPUT-aansluiting.
2. Zet de draaischakelaar op
3. De meter staat standaard ingesteld op de capaciteitsfunctie, waarbij de eenheid nF op het display wordt weergegeven.
4. Als het display een andere waarde dan nul aangeeft, druk dan kort op de RE knop om het display op nul te zetten; het symbol verschijnt ten teken dat de meter in de relatieve modus staat.
5. Sluit de testkabels aan op de condensator die u wilt meten.
6. Wacht tot de meting stabiel is en lees dan het display af.

Opmerking:

1. Voordat u gaat meten, schakelt u de stroom naar het te testen circuit uit en ontlaadt u alle condensatoren grondig.

2. Bij metingen > 10uF kan het ongeveer 30 seconden duren voordat de meter waarden stabiliseert.

Frequentie meten

1. Sluit de zwarte testkabel aan op de COM-aansluiting en de rode testkabel op INPUT-aansluiting.
2. Zet de draaischakelaar op% ^Hz .
3. De meter staat standaard ingesteld op de frequentiefunctie, waarbij de eenheid Hz op het display wordt weergegeven.
4. Sluit de testkabels aan op het circuit dat u wilt meten.
5. Lees het display af.

Opmerking:

1. De frequentie van de gemeten signalen moet hoger zijn dan 2 Hz.
2. Ingangsspanning: 2V rms tot 220V rms. Hoe hoger de frequentie van het ingangssignaal, hoe hoger de vereiste ingangsspanning.

Het meten van de werkcyclus

1. Sluit de zwarte testkabel aan op de COM-aansluiting en Sluit de rode testkabel aan op de INPUT-aansluiting.
2. Zet de draaischakelaar op %Hz
3. De meter staat standaard op de frequentiefunctie. Druk kort op Druk eenmaal op de SELECT-knop, het display toont de eenheid %.
4. Sluit de testkabels aan op het te testen circuit. gemeten.
5. Het display toont het percentage van de duty cycle van de blokgolfsignaal.

Temperatuur

Opmerking :

Om mogelijke schade aan de meter of andere apparatuur te voorkomen, dient u rekening mee te houden dat de meter geschikt is voor temperaturen van -40°C to 1000°C en -40°F tot 1832°F, terwijl het bijgeleverde thermokoppel van het type K geschikt is voor temperaturen van 250°C.

Het thermokoppel type K is niet professioneel en mag alleen worden gebruikt voor niet-kritische metingen. Voor nauwkeurige metingen gebruikt u een professioneel thermokoppel.

1. Zet de draaischakelaar op°F.
2. Druk kort op de SELECT- knop om te schakelen tussen Celsius en Fahrenhe

Het display toont de bijbehorende eenheid.

1. Sluit de negatieve stekker van het thermokoppel type K aan op de COM-aansluiting en de positieve stekker op de INPUT- aansluiting.
2. Sluit het meetuiteinde van het thermokoppel aan op het te meten object.
3. Wacht tot er thermisch evenwicht is bereikt tussen de thermokoppelprobe en het object en lees vervolgens het display af.

Automatische uitschakeling

De meter schakelt automatisch uit als de draaischakelaar wordt ingedrukt.

gedurende 30 minuten niet wordt bewogen of op een knop wordt gedrukt.

Door op een knop te drukken of aan de draaischakelaar te draaien, wordt de meer weer inschakelen nadat deze automatisch is uitgeschakeld.

Om automatisch uitschakelen uit te schakelen, houdt u de knop ingedrukt een knop terwijl u de draaischakelaar van de UIT-stand draait instelling naar andere

schakelaarinstellingen. Het symbool is afwezig van het display.

ONDERHOUD

Probeer nooit iets anders te doen dan de batterij en de zekeringen te vervangen om de Meter te repareren of te onderhouden.

Bewaar de meter op een droge plaats wanneer u hem niet gebruikt. bewaar het een omgeving met intense elektromagnetische veld.

Algemeen onderhoud

Veeg de behuizing regelmatig af met een vochtige doek en een beetje mild reinigingsmiddel. Gebruik geen schuurmiddelen of oplosmiddelen.

Vuil of vocht in de aansluitingen kan de metingen beïnvloeden. Reinig klemmen als volgt:

1. Zet de draaischakelaar op UIT en verwijder alle teststrips. leidt van de Meter.
2. Schud eventueel aanwezig vuil uit de aansluitingen.
3. Week een nieuw wattenstaafje in alcohol.
4. Beweeg het wattenstaafje rond elke aansluiting.

Let op : Als de meter defect raakt, controleer en vervang dan (indien nodig) de batterij en zekeringen en/of raadpleeg deze handleiding om dit te verifiëren het juiste gebruik van de Meter.

Batterij en zekering vervangen

Waarschuwing

1. Om foutieve metingen te voorkomen die tot problemen kunnen leiden mogelijke elektrische schok of persoonlijk letsel, vervang de batterij zodra batterij bijna leeg is indicator verschijnt.
2. Om schade of letsel te voorkomen, installeert u alleen de gespecificee tussen.
3. Verwijder de testkabels en schakel de meter uit voordat u het batterijk de behuizing opent.

Om de batterij te vervangen:

Verwijder de houder en de schroef van het batterijklepje. Schuif het batterijklepje in de richting van de pijl op het batterijklepje. Vervang de lege batterij door een nieuwe van hetzelfde type en zorg ervoor dat de polariteit correct is. Plaats het batterijklepje, de schroef en de houder terug.

Om de zekeringen te vervangen:

Verwijder het batterijklepje zoals hierboven beschreven. Verwijder de schroeven van het achterklepje en schuif het voorzichtig opzij. Vervang de doorgebrande zekering door een nieuwe met dezelfde specificaties. Plaats het achterklepje terug en zet het vast. Alle schroeven. Plaats het batterijklepje en de holster terug.

Deze meter gebruikt twee zekeringen:

F1: 500mA/250V SNELLE zekering, ∅ 5 x 20mm
F2: 10A/250V SNELLE zekering, ∅ 5x20mm

Accessories

ACCESSOIRES

Handleiding: 1 stuk

Testkabel: 1 paar

K-type thermokoppel: 1 stuk

VERKLARING

1. Deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd.
2. Ons bedrijf is niet aansprakelijk voor enig verlies.
3. De inhoud van deze handleiding kan niet worden gebruikt als reden voor het gebruik van
   de meter voor een speciale toepassing.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

UK

REP

YH CONSULTING LIMITED.
