GEBRUIKSAANWIJZING SS102 Vevor

Dit is de originele handleiding. Lees alle instructies zorgvuldig door voorda u het product gebruikt. VEVOR behoudt zich het recht voor om de gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Neemt u het ons niet kwalijk dat we u niet meer op de hoogte stellen van eventuele technologische of software-updates voor ons product.

	Waarschuwing: om het risico op letsel te verminderen, die gebruiker de gebruiksaanwijzing zorgvuldig te lezen.
	CORRECTE VERWIJDERING Dit product valt onder de bepalingen van de Europese Rio 2012/19/EU. Het symbool met een doorgekruiste vuilnisbak geeft aan dat het product in de Europese Unie gescheide afvalinzameling vereist. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producte die als zodanig zijn gemarkeerd, mogen niet met het norm huisvuil worden weggegooid, maar moeten worden ingeleve bij een inzamelpunt voor de recycling van elektrische en elektronische apparaten.
FCC-informatie	FCC-informatie: LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om he apparaat te bedienen ongeldig maken! Dit apparaat voldoet aan Deel 15 van de FCC-regels. Gel is onderworpen aan de volgende twee voorwaarden: 1) Dit product kan schadelijke interferentie veroorzaken. 2) Dit product moet alle ontvangen interferentie accepteren inclusief interferentie die een ongewenste werking kan veroorzaken. WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk zijn goedgekeurd door de par verantwoordelijk is voor de naleving, kunnen de bevoegdhe van de gebruiker om het product te bedienen ongeldig ma Let op: Dit product is getest en voldoet aan de limieten v een digitaal apparaat van klasse B, conform Deel 15 van FCC-regels. Deze limieten zijn bedoeld om een redelijke bescherming te bieden tegen schadelijke interferentie in een woonomgeving. Dit product genereert, gebruikt en kan radiofrequentie-energuitstralen. Indien niet geïnstalleerd en gebruikt volgens de instructies, kan het schadelijke interferentie veroorzaken in radiocommunicatie. Er is echter geen garantie dat er in ee bepaalde installatie geen interferentie zal optreden. Als dit product schadelijke interferentie veroorzaakt in radio- of televisieontvangst, wat kan worden vastgesteld door het product uit en weer in te schakelen, wordt de gebruiker aangeraden de interferentie te verhelpen door een of mee de volgende maatregelen te nemen.· De ontvangstantenne opnieuw richten of verplaatsen.· Vergroot de afstand tussen het product en de ontvanger· Sluit het product aan op een stopcontact van een ander dan dat waarop de ontvanger is aangesloten.· Raadpleeg de dealer of een ervaren radio-/tv-technicus v hulp.

GARANTIE

Voor dit instrument geldt de garantie dat het vrij is van defecten in materiaal en vakmanschap voor een periode van één jaar. Elke instrument dat binnen een jaa na levering defect blijkt te zijn datum en teruggestuurd naar de fabriek met transportkosten vooraf betaald, wordt kosteloos gerepareerd, aangepast of vervangen aan de oorspronkelijke koper. Deze garantie dekt geen uitbreidbare onderdelen zoals een batterij of zekering. Als het defect is Indien de schade is veroorzaakt door verkeerd gebruik of abnormale bedrijfsomstandigheden, wordt de reparatie tegen een symbolisch bedrag in rekening gebracht.

INVOERING

Het product is een compacte 6000-count true-RMS autorange Digitale multimeter.

Ontworpen om gelijk- en wisselspanning te meten. spanning, gelijk- en

wisselstroom, weerstand, continuïteit, diode, capaciteit, frequentie, duty cycle en temperatuur. In

toevoeging, contactloze AC-spanningsdetectie en spanningvoerende AC-draad detectie zijn ook beschikbaar.

De meter beschikt over MAX MIN-opname, Data Hold, achtergrondverlichting, indicatie voor een bijna lege batterij, indicatie voor overschrijding van het bereik, automatische uitschakeling, enz. Het apparaat is eenvoudig te bedienen en is eer nuttig testinstrument.

VEILIGHEIDSINFORMATIE

De meter voldoet aan meetcategorieën II (CAT II 10 00V) en vervuiling Graad 2.

WAARSCHUWING

Om mogelijke elektrische schokken of persoonlijk letsel te voorkomen, Va deze richtlijnen:

• Gebruik de meter niet als deze beschadigd is. Voordat u de meter gebruikt, Me inspecteer de behuizing. Let vooral op de isolatie rondom de connectoren.
• Controleer de testkabels op beschadigde isolatie of blootliggende metaal. Controleer de meetsnoeren op continuïteit. Vervang beschadigde meetsnoeren voordat u de meter gebruikt.

- Gebruik de meter niet als deze niet normaal functioneert. Bescherming Kan beschadigd zijn. Laat bij twijfel de meter nakijken.

- Gebruik de meter niet in de buurt van explosieve gassen, dampen of stof.

- Pas niet meer toe dan de nominale spanning, zoals aangegeven op de meter, tussen terminals of tussen een terminal en aarde.

- Controleer voor gebruik de werking van de meter door een bekende spanning.

- Gebruik bij het onderhouden van de meter uitsluitend de voorgeschreven vervangingsonderdelen. onderdelen.

- Wees voorzichtig bij het werken met spanningen boven 30V wisselstroom rms, 42V ac-piek of 60V dc. Dergelijke spanningen veroorzaken een schok. gevaar.

- Houd bij het gebruik van de probes uw vingers achter de vingerbescherming op de sondes.

- Sluit bij het maken van verbindingen de gemeenschappelijke testkabel aan voordat u de spanningvoerende testkabel aansluit. Wanneer u de verbinding verbreekt Koppel bij het aansluiten van testkabels eerst de onder spanning staande testkabel los.

- Verwijder de testkabels van de meter voordat u het batterijklepje of de behuizir opent.

• Gebruik de meter niet als het batterijklepje of delen van de behuizing verwijder of los zitten.
• Om foutieve metingen te voorkomen die tot een elektrische schok of persoonlijk letsel kunnen leiden, moet u de batterij vervangen zodra indicator

voor een bijna lege batterij brandt. verschijnt.

• Gebruik de meter niet op een manier die niet in deze handleiding is aangegeve. Hierdoor kunnen de veiligheidsvoorzieningen van de meter in gevaar komen.
• Schakel bij het meten van stroom de stroom uit voordat u de meter op het cir aansluit. Vergeet niet de meter in serie met het circuit te plaatsen.
• Gebruik de meter niet als uw handen of de meter nat zijn.
• Raak geen enkele naakte geleider aan met uw hand of huid, en aard jezelf nie
• Resterend gevaar:

Wanneer een ingangsaansluiting is aangesloten op een gevaarlijke spanning potentieel, moet worden opgemerkt dat dit potentieel bij alle andere terminals kunnen voorkomen!

- CAT II - Meetcategorie II is voor metingen uitgevoerd op circuits die direct zijn aangesloten op een laagspanningsinstallatie. Voorbeelden hiervan zijn metingen aan huishoudelijke apparaten, draagbaar gereedschap en soortgelijke apparatuur.

Gebruik de meter niet voor metingen binnen meetcategorieën III en IV.

Voorzichtigheid

Om mogelijke schade aan de meter of de te testen apparatuur te voorkomen, dient u de volgende richtlijnen te volgen:

• Schakel de stroom naar het circuit uit en ontlaad alle condensatoren grondig voordat u de weerstand, continuiïteit, diode, capaciteit of temperatuur test.
• Gebruik de juiste aansluitingen, functie en bereik voor uw metingen.
• Controleer de zekeringen van de meter voordat u de stroom meet.
• Voordat u de draaischakelaar draait om de functie/het bereik te wijziger verwijdert u de testkabels uit het te testen circuit.

Symbolen

~	Wisselstroom
=	Gelijkstroom
≈	Zowel wisselstroom als gelijkstroom
⚠️	Let op, gevaar, raadpleeg de gebruiksaanwijzing voor gebruik
⚠️	Let op, risico op elektrische schokken.
≡	Aarde (grond) aansluiting
∅	Samensmelten
CE	Voldoet aan de richtlijnen van de Europese Unie
∅	De apparatuur is overal beschermd door dubbele isolatie of versterkte isolatie.

Lees alle veiligheidswaarschuwingen en instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot een elektrische schok, brand en/of ernstig letsel.

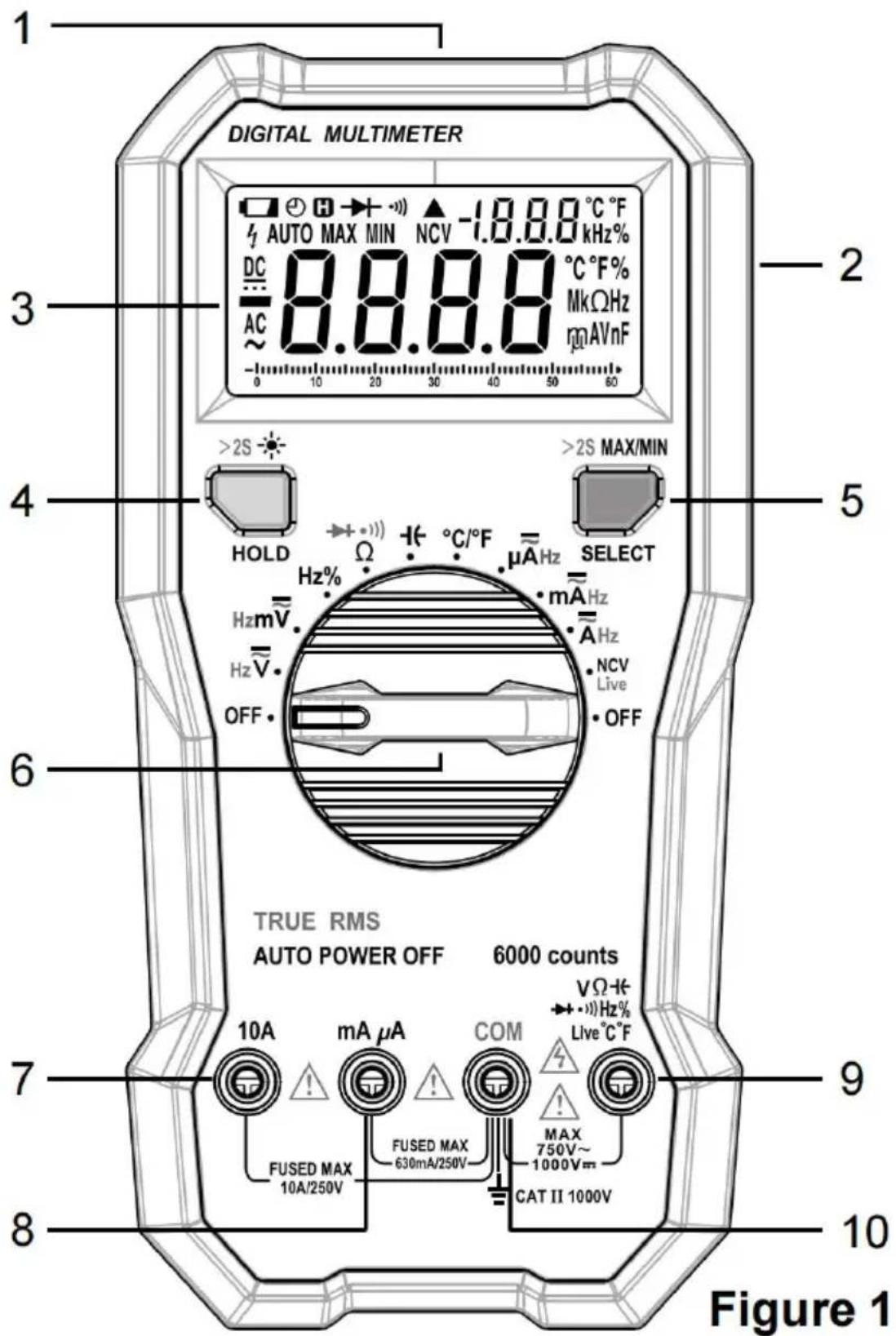

FRONT PANEL

DIGITAL MULTIMETER AUTO MAX MIN NCV -1.0.0.0 °C °F DC 8.8.8.8 °C °F% AC ~ mA/VnF >2S HOLD Hz% HzmV HzV OFF >2S MAX/MIN μA Hz SELECT mA Hz A Hz NCV Live OFF TRUE RMS AUTO POWER OFF 6000 counts 10A mA μA COM VΩ-Ik + -Hz% Live °C °F FUSED MAX 630mA/250V MAX 750V~ 10A/250V 1000V= CAT II 1000V Figure 1

1. NCV-sensor

2. Holster

3. LCD-scherm

4. "HOLD" / "-knop

5. Kort indrukken om Data Hold in of uit te schakelen.

6. Houd langer dan 2 seconden ingedrukt om het apparaat in of uit te schakelen achtergrondverlichting. De achtergrondverlichting gaat na ongeveer 60 seconden.

7. Knop "SELECT" / "MAX/MIN"

- Kort indrukken om te wisselen tussen:

a. DC- en AC-spanningsfuncties.
b. DC- en AC-stroomfuncties.
c. Weerstand, continuïteit en diodefuncties.
d. Contactloze detectie van wisselspanning en spanningvoerende wisselstroomdraden functies.

- Houd langer dan 2 seconden ingedrukt om in/uit te gaan Opnamemodus MAX MIN.

In deze modus drukt u kort om de weergegeven opties te wisselen lezen tussen maximum en minimum.

1. Draaischakelaar

Wordt gebruikt om de gewenste functie te selecteren en om aan/uit de meter. Wanneer de meter niet in gebruik is, zet u deze schakelaar in de UIT-positie.

1. "10A" aansluiting

Insteekconnector voor de rode testkabel voor 600mA tot 10A huidige metingen.

1. " mA μA "-aansluiting

Insteekconnector voor de rode testkabel voor <600mA stroom metingen.

1. " VΩ-1k ↔••)Hz% Live°C Terminal

Plug-in connector voor de rode testkabel voor detectie van spanning, weerstand, continuïteit, diode, frequentie, duty cycle, capaciteit en spanningvoerende wisselstroomdraad.

Voor temperatuurmetingen is deze aansluiting bedoeld voor de Positieve stekker van het thermokoppel type K.

1. "COM"-terminal

Insteekconnector voor de zwarte testkabel voor spanning, stroom, weerstand, continuïteit, diode, frequentie, belasting cyclus en capaciteit.

Voor temperatuurmetingen is deze aansluiting bedoeld voor de negatieve stekker van het thermokoppel type K.

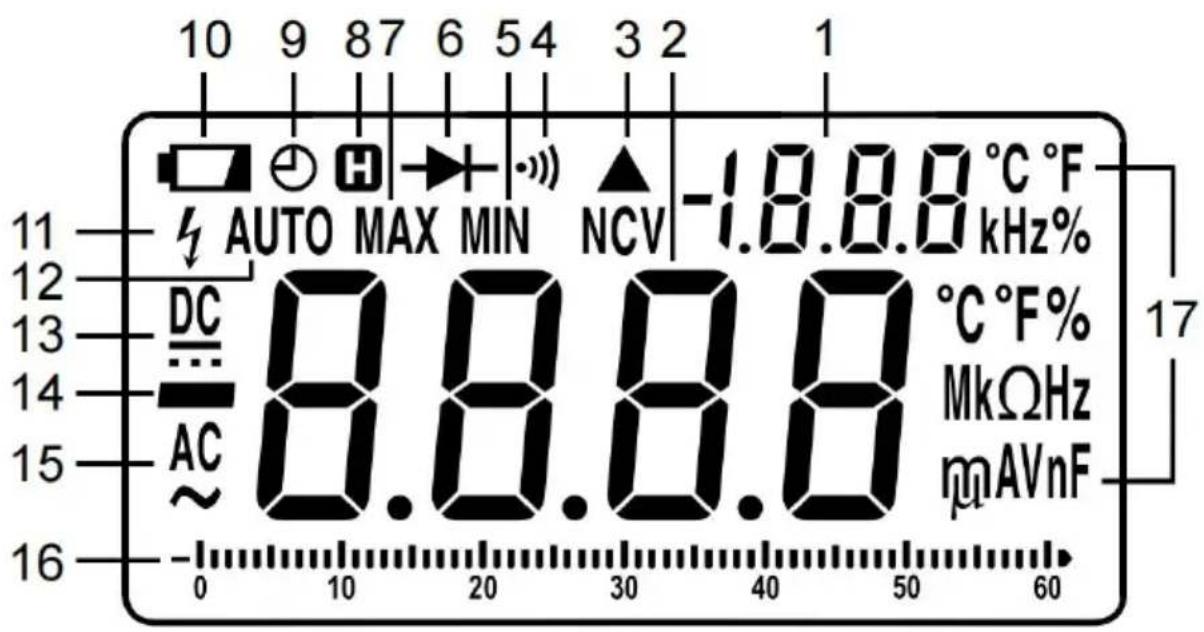

HET BEGRIJPEN VAN DE WEERGAVE

10 9 87 6 54 3 2 1 AUTO MAX MIN NCV -1.8.8.8 °C °F 11 12 13 14 15 AC ~ 0.8.8.8 °C °F% MkΩHz μAVnF 16 0 10 20 30 40 50 60 17

Figure 2

Uitleg:

NEE.	Symbool	Beschrijving
1		Secundair scherm
2		Primair scherm
3		Contactloze AC-spanningsdetectie is geselecteerd.
4		Continuïteitstest is geselecteerd.
5	MIN	De minimale waarde wordt weergegeven.
6		Diodetest is geselecteerd
7		De maximale waarde wordt weergegeven.
8		Data Hold is ingeschakeld.
9		Automatisch uitschakelen is ingeschakeld.
10		De batterij is bijna leeg en moet vervangen worden onmiddellijk.
11	[42X2]	De absolute waarde van de gedetecteerde ingangsspanning is >30V. Dit pictogram is bedoeld eraan te herinnerenWees uiterst voorzichtig bij het meten van een gevaarlijke spanning.
12		Automatisch bereik
13		Gelijkstroom
14		-Negatief teken
15		Wisselstroom

16. Analoge staafdiagram

De staafdiagram onderaan het LCD-scherm is een analoog display. De lengte van de verlichte segmenten is evenredig met de weergegeven leze in het midden van het LCD-scherm.

De staafdiagram is als de naald van een analoge meter. Het heeft een overbelastingsindicator aan de rechterkant en een negatieve polariteit indicator aan de linkerkant.

Het aantal verlichte segmenten geeft de gemeten waarde aan en is relatien opzichte van de volledige schaalwaarde van het geselecteerde bereik. In het 600V-bereik zijn de belangrijkste divisies op de De schaal vertegenwoordigt respectievelijk 0, 100, 200, 300, 400, 500 en 600 V. Ee ingang van -100 V verlicht het negatieve teken, en de verlichte segmente tot en met 10 op de schaal.

1 7 . Eenheden

mV, V	Eenheden van spanningmV: Millivolt; V: Volt 1V = ^3 mV
μA, mA, A	Eenheden van stroomμA: Microampère; mA: milliampère; A: Ampère 1A ^3 mA = 10^6 μA
Ω, kΩ, MΩ	Eenheden van weerstandΩ: ohm; k Ω: kilo-ohm; M Ω : Megohm 1M QkΩ 10 ^6 Ω
nF, μF	Eenheden van capaciteitnF: Nanofarad; μF: Microfarad 1μF = ^3 nF
°C , °F	Eenheden van temperatuur°C : graden Celsius; ° F: graden Fahrenheit( °F ) = 32 + 1,8 X c ( °C )
Hz, kHz , MH	Eenheden van frequentieHz: Hertz; kHz: Kilohertz MHz: Megahertz1 MHz = 10kHz = 10 Hz
%	Eenheid van werkcyclus %: Procent

ALGEMENE SPECIFICATIE

Weergave: Primair display: 6000 tellingen

Secundair display: 2000 tellingen

Negatieve polariteitsindicatie: het minteken wordt op het display

weergegeven

Indicatie voor overbereik: OL of -OL wordt op het display weergegeven

Bemonsteringsfrequentie: ongeveer 2 tot 3 keer per seconde

IP-graad: IP 4 0

Temperatuurcoëfficiënt: 0,1 5 x (gespecificeerde nauwkeurigheid) /°C (<18°C of >28°C)

Bedrijfsomgeving: Temperatuur: 0°C tot 40°C Relatieve vochtigheid: <75%

Bewaaromgeving: Temperatuur: -10°C tot 50 °C Relatieve vochtigheid: <85%

Bedrijfshoogte: 0 tot 2000 meter

Batterij: 9V-batterij, 6F22 of gelijkwaardig, 1 stuk

Indicatie voor lage batterij ^1 wordt weergegeven op het display

SPECIFICATIE

De nauwkeurigheid is gespecificeerd voor een periode van één jaar na kalibratie en bij 18°C tot 28°C, met een vochtigheid < 75%RH.

Nauwkeurigheidsspecificaties hebben de vorm van:

± [% van de lezing] + [aantal minst significante cijfers])

Met uitzondering van de specifiek aangegeven bereiken, wordt de nauwkeurigheid gespecificeerd van 5% tot 100% van het bereik.

DC-spanning

Bereik	Oplossing	Nauwkeurigheid
600 mV	0,1 mV	± (0,8% + 5)
6 V	0,001V	± (0,5% + 5)
6 0V	0,01V	± (0,8% + 5)
600V	0,1V
10 00V	1V

Ingangsimpedantie: ongeveer 10 MΩ

Maximaal toegestane ingangsspanning: 10.000 V DC

Opmerking:

1. In het bereik van 600 mV kan het primaire display een onstabiele meting vóór de meting. Dit is normaal en heeft geen invloed op de metingen.
2. Wanneer de gemeten spanning ≥ 1000V is, schakelt de ingebouwde zoemer piept. Wanneer de spanning > 1010 V is, schakelt de primaire display toont OL.
3. Wanneer de gemeten spanning ≥80V is, gaat de achtergrondverlichting branden omhoog oranje.

AC Spanning

Bereik	Oplossing	Nauwkeurigheid
600mV	0,1 mV	± (1,2% + 5)
6V	0,001V
60V	0,01V
600V	0,1V
750V	1V

Ingangsimpedantie : ongeveer 10MQ

Maximaal toegestane ingangsspanning : 750 V AC

Frequentiebereik : 40 Hz tot 1 kHz (Opmerking: behalve voor sinus golfsignaal- en driehoekige golfsignaalmetingen, nauwkeurigheidsspecificaties voor wisselspanningsmetingen zijn niet (Van toepassing op signalen met een frequentie >200Hz.)

Lezen : True rms

Voor frequentiemetingen weergegeven op de secundaire Voor het weergeven van de ingangssignalen moet de amplitude > 100 mV zijn.

Opmerking:

1. In het bereik van 600 mV kan het primaire display een onstabiele meting vóór de meting. Dit is normaal en heeft geen invloed op de metingen.
2. Wanneer de gemeten spanning ≥750V is, gaat de ingebouwde zoemer af pieptonen. Wanneer de spanning >760V is, wordt het primaire display toont OL.
3. Wanneer de gemeten spanning ≥80V is, gaat de achtergrondverlichting branden omhoog oranje.

DC-stroom

Bereik	Oplossing	Nauwkeurigheid
600μA	0,1μA	± (1,2% + 5)
6000μA	1μA
60mA	0,01 mA
600mA	0,1 mA
6A	0,001A	± (2,0% + 7)
10A	0,01A

Overbelastingsbeveiliging:

630mA/250V SNELLE zekering voor mA μA-aansluitingen 10A/250V SNELLE zekering voor 10A-aansluitingen

Maximaal toegestane ingangsstroom:

mA μA-aansluiting: 600 mA

10A-aansluiting: 10A (voor ingangen >2A: duur <10 seconden, interval >15 minuten)

Opmerking:

Wanneer de gemeten stroom ≥ 10A is, gaat de ingebouwde zoemer af piept en de achtergrondverlichting licht oranje op. Wanneer de stroom is >10.10A, dan geeft het primaire display OL weer.

AC -stroom

Bereik	Oplossing	Nauwkeurigheid
600μA	0,1μA	± (1,5% + 5)
6000μA	1μA
60mA	0,01 mA
600mA	0,1 mA
6A	0,001A	± (2,5% + 10)
10A	0,01A

Overbelastingsbeveiliging:

630mA/250V SNELLE zekering voor mA μA-aansluitingen 10A/250V

SNELLE zekering voor 10A-aansluitingen

Maximaal toegestane ingangsstroom:

mA μA-aansluiting: 600 mA

10A-aansluiting: 10A (voor ingangen >2A: duur <10 seconden, interval >15 minuten)

Frequentiebereik: 40 Hz tot 1 kHz (Opmerking: behalve sinus golfsignaa en driehoekige golfsignaalmetingen, nauwkeurigheidsspecificaties voor wisselstroommetingen zijn niet (Van toepassing op signalen met een frequentie >200Hz.)

Lezen: True rms

Voor frequentiemetingen weergegeven op de secundaire Voor het display moet de amplitude van het ingangssignaal > 100 μ A zijn Let op : Wanneer de gemeten stroom 10A is, is de ingebouwde De zo piept en de achtergrondverlichting licht oranje op. Wanneer de stroom >10,10A is, geeft het primaire display OL weer.

Weerstand

Bereik	Oplossing	Nauwkeurigheid
6 00Ω	0,1Ω	± (1,0 % + 5)
6 kΩ	0,001 kΩ
6 0kΩ	0,01 kΩ
6 00kΩ	0,1 kΩΩ
6 MΩ	0,001 MΩ	± (1,5 % + 5)
6 0MΩ	0,01 MΩ	± (3,0 % + 10)

Continuïteit

Bereik	Beschrijving	Opmerking
	De ingebouwde zoemer piept als de de weerstand kleiner is dan ongeveer 5 0Ω.Als de weerstand tussen 5 0Ω en 1 5 0Ω kan de zoemer wel of niet piepen.Als de weerstand groter is dan 1 5 0Ω, zoemer niet piepen.	Open circuit spanning:ongeveer 2V

Diode

Bereik	Beschrijving	Opmerking
	De ca. Vooruit De spanningsval van de diode wordt weergegeven	Open circuit spanning: ongeveer 4 V

Capaciteit

Bereik	Oplossing	Nauwkeurigheid
60nF	0,01nF	± (4,0% + 10)
600nF	0,1nF
6μF	0,001μF
60μF	0,01μF
600μF	0,1μF	± (5,0% + 20)
6mF	0,001 mF
60mF	0,01 mF
100mF	0,1 mF	± 10,0%

Plicht Cyclus

Bereik	Oplossing	Nauwkeurigheid
1% tot 99%	0,1%	1 Hz tot 10 kHz: ± (2,0% + 7 >10kHz: niet gespecificeerd

Ingangsspanning : 1V rms tot 30V rms

Frequentie

Bereik	Oplossing	Nauwkeurigheid
60 Hz	0,01 Hz	± (1,0% + 5)
600Hz	0,1 Hz
6 kHz	0,001 kHz
60 kHz	0,01 kHz
600 kHz	0,1 kHz
6 MHz	0,001 MHz
60 MHz	0,01 MHz

Ingangsspanning : 1 V rms tot 30 V rms

Temperatuur

Bereik	Oplossing	Nauwkeurigheid
-40 °C tot 40 °C	1 °C	± 4 °C
40 °C tot 1000 °C		± (1,0 % + 4 °C)
-40 °F tot 104 °F	1 °F	± 7 °F
104 °F tot 1832 °F		± (1,0 % + 7 °F)

Temperatuursensor : thermokoppel type K

Opmerking:

1. Nauwkeurigheid omvat niet de fout van het thermokoppel doorvragen.
2. Nauwkeurigheidsspecificaties gaan uit van omgevingstemperatuur veranderingen zijn stabiel tot ±1 °C. Voor omgevingstemperatuur veranderingen van ±5 °C, de nominale nauwkeurigheid geldt na een uur.
3. De bedrijfstemperatuur van de meter moet tussen 18 °C en 28 °C ; anders meetnauwkeurigheid wordt niet gegarandeerd.
4. Wanneer de gemeten temperatuur hoger is dan 1100 °C (1850 °F), het displ geeft OL weer. Wanneer de Als de temperatuur lager is dan - 50 °C (- 58 °F ), wordt het display toont -OL.

Druk kort op de HOLD-knop om Data Hold te activeren. De huidige meti wordt vergrendeld en het symbool H verschijnt. Om Data Hold te deactiveren, drukt u kort op de HOLD- knop opnieuw. Het symbool H verdwijnt.

Let op : Wanneer de draaischakelaar op ^NCV de stand staat, De HOLD-knop is uitgeschakeld.

MAX MIN Opname

De MAX MIN-registratiemodus registreert maximum- en minimumwaarden. Wanneer de invoer onder de geregistreerde minimumwaarde of boven de geregistreerde maximumwaarde komt, registreert de meter de nieuwe waarde.

Om maximale en minimale waarden vast te leggen:

1. Stel de meter in op de gewenste functie.
2. Houd de MAX/MIN-knop langer dan 2 seconden ingedrukt seconden om de MAX / MIN -opnamemodus te openen. Het display toont eerst de maximumwaarde en het symbool MAX.

3. Druk kort op de MAX/MIN- knop om de weergegeven waarde te wisselen tussen maximum en minimum.

4. Om de MAX MIN-opnamemodus te verlaten, houdt u de MAX/MIN- kn langer dan 2 seconden ingedrukt.

Opmerking :

1. Nadat u de MAX MIN-opnamemodus hebt geopend, verschijnt het symbool AUTO verdwijnt en de meter behoudt zijn vorige bereik instelling.
2. Als het display OL weergeeft, betekent dit dat het bereik is overschreden.
3. Wanneer de draaischakelaar op Hz -k staat, of NCV Live positie, de MAX/MIN -knop is uitgeschakeld.

DC- of AC-spanning meten

1. Sluit de zwarte testkabel aan op de COM -aansluiting en de Sluit de testkabel aan op de aansluiting.
2. Zet de Hzm Hz draaischakelaar op of .
3. De meter staat standaard op de DC-spanningsfunctie. Het symbool wordt weergegeven.

Om AC-spanningsmetingen uit te voeren, drukt u kort op de Druk eenma op de AC SELECT-knop. Het symbool verschijnt.

1. Sluit de testkabels aan op het circuit dat u wilt meten.
2. Lees het primaire display af. Voor DC-spanningsmetingen wordt de polariteit van de rode testkabelaansluiting aangegeven. ook. Voor AC-metingen is het secundaire display geeft de frequentie van het ingangssignaal weer.

Opmerking:

1. Wanneer het primaire display OL weergeeft, betekent dit dat het be te groot is.
2. Als de grootte van de te meten spanning niet vooraf bekend is, zet u draaischakelaar eerst op . Verander vervolgens naar indien nodig om de hoogst beschikbare resolutie weer te geven.
3. In het lage bereik kan het primaire display een onstabiele uitlezing weergeven voordat de testkabels op het te meten circuit zijn aangesloten. Dit is normaal en heeft geen invloed op de metingen.
4. Om elektrische schokken of schade aan de meter te voorkomen, mag geen hogere spanning dan 750V AC of 1000V DC toepassen tussen de

aansluitingen.

1. In elk spanningsbereik bedraagt de ingangsimpedantie van de meter ongeveer 10 MΩ . Dit belastingseffect kan een fout veroorzaken bij het meten van een circuit met hoge weerstand. De fout kan worden genegee als de impedantie van het gemeten circuit 10 kΩ bedraagt .

DC- of AC-stroom meten

1. Sluit de zwarte testkabel aan op de COM-aansluiting. Als de De te meten stroom is <600mA, sluit de rode test aan leiden naar de mA yA-aansluiting; als deze ≥600mA is (mag niet hoger zijn dan 10A), sluit u de rode testkabel aan op 10A-aansluiting.

2. Zet de draaischakelaar op , m or 10 .

Let op: Als de rode testkabel is aangesloten op de 10A- aansluiting, moet de draaischakelaar op staan. Als de kabel is aangesloten op de mA/ μA -

aansluiting, mag u de draaischakelaar nooit op zetten.

1. De meter staat standaard op de DC-stroomfunctie. H DC symbol wordt weergegeven.

Om AC-stroommetingen uit te voeren, drukt u eenmaal kort op de SELECT-kno Het symbool AC verschijnt.

1. Schakel de stroom naar het te meten circuit uit. Sluit vervolgens de meetsnoeren in serie aan op het circuit.

2. Schakel de stroom naar het circuit in.

3. Lees het primaire display af. Voor DC-stroommetingen wordt de polariteit van de rode testkabelaansluiting aangegeven. ook. Voor AC-metingen is het secundaire display geeft de frequentie van het ingangssignaal weer.

Opmerking:

Als de grootte van de te meten stroomsterkte niet vooraf bekend is, zet u de draaischakelaar op. Schakel vervolgens geleidelijk over naar of m ^A Hz

naar behoefte om de hoogst beschikbare resolutie weer te geven.

Weerstand meten

1. Sluit de zwarte testkabel aan op de COM- aansluiting en de rode testkabel op de terminal. VO + F ·s Hz % Live ^ ^

2. Zet de draaischakelaar op .

3. De meter staat standaard ingesteld op de weerstandsfunctie, waarbij de eenheid MΩ op het display wordt weergegeven.

4. Sluit de testkabels aan op de weerstand die u wilt meten.
5. Wacht tot de meting stabiel is en lees dan het display af.

Opmerking:

1. Wanneer de ingangsaansluitingen open zijn, wordt op het display OL weergegeven als een overbereikindicatie.
2. Voordat u gaat meten, moet u de stroom naar het te testen circuit uitschakele en alle condensatoren grondig ontladen.

Continuïteitstest

1. Sluit de zwarte testkabel aan op de COM- aansluiting en de rode testkabel op de aansluiting.
2. Zet de draaischakelaar op ^2 .
3. De meter staat standaard op de weerstandsfunctie. Druk kort op de SELECT-knop; het symbool verschijnt.
4. Sluit de testkabels aan op het te testen circuit.
5. Als de weerstandswaarde op het primaire display lager is dan ongevee 50Ω, zal de ingebouwde zoemer piepen.

Let op: Voordat u de test uitvoert, moet u de stroom naar het te tester circuit uitschakelen en alle condensatoren grondig ontladen.

Diodetest

1. Sluit de zwarte testkabel aan op de COM- aansluiting en de rode testkabel op de aansluiting.
2. Zet de draaischakelaar op ^ .
3. De meter staat standaard op de capaciteitsfunctie. Druk kort op de SELECT-

knop, het symboolverschijnt.

1. Sluit de rode testkabel aan op de anode van de te testen diode en de zwarte testkabel op de kathode van de diode.

2. Het primaire display toont de geschatte voorwaartse Spanningsval van de diode Als de aansluitingen omgedraaid zijn, Er zal OL staan .

Let op: Voordat u de test uitvoert, moet u de stroom naar het te testen circuit uitschakelen en alle condensatoren grondig ontladen.

Capaciteit meten

Capaciteit meten

1. Sluit de zwarte testkabel aan op de COM-aansluiting en de rode testkabel op de aansluiting.
2. Zet de draaischakelaar op.
3. Sluit de testkabels aan op de condensator die u wilt meten.

Let op: De rode testkabel is aangesloten op de anode van de condensa en de zwarte is verbonden met de kathode.

1. Wacht tot de meting is gestabiliseerd en lees vervolgens het primaire beeldscherm af.

Opmerking:

1. Voordat u gaat meten, moet u alle stroom naar het circuit loskoppelen om worden getest en alle condensatoren grondig worden ontladen.

2. Voor metingen met een hoge capaciteit kan het enkele minuten duren seconden voordat de meter de waarden stabiliseert.

Frequentie/inschakelduur meten

1. Sluit de zwarte testkabel aan op de COM -aansluiting en de rode testkabel aan op de aansluiting.
2. Zet de draaischakelaar op Hz%
3. Sluit de testkabels aan op het circuit dat u wilt meten.
4. De signaalfrequentie wordt weergegeven op het primaire display terwijl de duty cycle op het secundaire display wordt weergegeven.

Opmerking:

1. De frequentie van het ingangssignaal moet hoger zijn dan 1 Hz.

2. Ingangsspanning: 1 V rms tot 30 V rms. Hoe hoger de frequentie van het ingangssignaal, hoe hoger de vereiste ingangsspanning.

Temperatuur

Opmerking :

Om mogelijke schade aan de meter of andere apparatuur te voorkomen, moet u rekening mee houden dat hoewel de meter is geclassificeerd voor temperaturen van -40°C tot 1000°C en -40°F tot 1832°F, het K-type Het bij de meter geleverd thermokoppel is bestand tegen temperaturen tot 250°C.

Het thermokoppel type K is niet professioneel en mag alleen worden gebruikt voor niet-kritische metingen. Voor nauwkeurige metingen gebruikt u een professioneel thermokoppel.

1. Zet de draaischakelaar op °C/°F.
2. Sluit de negatieve stekker van het thermokoppel van het K-type aan naar de COM- aansluiting en +H·s+Hz% de positieve stekker naar de terminal.
3. Sluit het sensoruiteinde van het thermokoppel aan op het object te meten.
4. Wacht tot er een thermisch evenwicht is tussen de thermokoppel sonde en het object is bereikt. Het primaire display geeft de temperatuur in Celsius weer, terwij het secundaire display toont de temperatuur in Fahrenheit.

Contactloze AC-spanningsdetectie

1. Zet de draaischakelaar op NCV Sve. De meter staat standaard op niet- Contact

AC-spanningsdetectiefunctie. Het primaire display toont

1. Beweeg de bovenkant van de meter (waar de NCV-sensor zich bevindt, zie figuur 1) dicht bij het te testen object. geeft de gedetecteerde sterkte van het elektrische veld aan.

De elektrische veldsterkte wordt aangegeven door de primaire weergave, de knipperfrequentie van de oranje achtergrondverlichting en de piepfrequentie van de ingebouwde zoemer.

Het primaire display geeft aan wanneer er een sterke elektrische veld wordt gedetecteerd, en voor zwakke velden. Hoe sterker hoe sneller het elektrische veld wordt gedetecteerd, hoe sneller de flitsfrequentie van de oranje

achtergrondverlichting en de piepfrequentie van de zoemer.

Opmerking:

1. Detectiebereik: 90V tot 750V Responsfrequentie: 50Hz/60Hz
2. De indicatie van de elektrische veldsterkte van de meter wordt beïnvloed door de grootte van de wisselspanning van de geleider onder test, de afstand tussen meter en de geleider, de isolatie van de geleider, enz.
3. Vanwege de detectielimiet van de meter kan een geleider onder test kan elektrisch onder spanning staan, zelfs als de meter niet geven aan dat er een elektrisch veld aanwezig is.
4. Controleer vóór gebruik de werking van de meter door een bekende wisselspanning. Gebruik de meter niet als deze werkt abnormaal.
5. Om een elektrische schok te voorkomen, mag u geen enkele geleider aanrake met hand of huid.

Detectie van spanningvoerende wisselstroomdraden

1. Zet de draaischakelaar op NCV
2. Druk kort op de SELECT- knop totdat wordt weergegeven.
3. Sluit de rode testkabel aan c ^V0+ Hz% de terminal en de de punt van de meetpen van deze testkabel op de contactdoos of de blote draad eronder test. B het detecteren van een spanningvoerende draad, zal het secundaire display toont --H I, de oranje achtergrondverlichting knippert en de zoemer piept voortdurend.

Opmerking:

1. Vanwege de detectielimiet van de meter kan een te testen draad kan zijn, ook al geeft de Meter geen indicatie.
2. Controleer vóór gebruik de werking van de meter door een bekende wisselspanning. Gebruik de meter niet als deze werkt abnormaal.
3. Om een elektrische schok te voorkomen, mag u geen enkele geleider aanraken met hand of huid.
4. Om interferentie te voorkomen, mag u de meter niet gebruiken in een omgeving met een intens elektromagnetisch veld.

Automatische uitschakeling

De meter schakelt automatisch uit als de draaischakelaar niet wordt

ingedrukt. verplaatst of er wordt 15 minuten lang geen knop ingedrukt. Indrukken een knop of het draaien aan de draaischakelaar zet de meter terug ingeschakeld nadat het automatisch is uitgeschakeld.

Om automatisch uitschakelen uit te schakelen, houdt u de SELECT-knop ingedrukt knop terwijl u de draaischakelaar vanuit de UIT-stand draait naar andere schakelaarinstellingen. Het symboot ontbreekt in de weergave.

ONDERHOUD

Probeer nooit iets anders te doen dan de batterij en de zekeringen te vervangen om de Meter te repareren of te onderhouden.

Bewaar de meter op een droge plaats wanneer u hem niet gebruikt. bewaar het een omgeving met intense elektromagnetische veld.

Algemeen onderhoud

Veeg de behuizing regelmatig af met een vochtige doek en een beetje mild reinigingsmiddel. Gebruik geen schuurmiddelen of oplosmiddelen.

Vuil of vocht in de aansluitingen kan de metingen beïnvloeden. Reinig klemmen als volgt:

1. Zet de draaischakelaar op UIT en verwijder alle teststrips. leidt van de Meter.
2. Schud eventueel aanwezig vuil uit de aansluitingen.
3. Week een nieuw wattenstaafje in alcohol.
4. Beweeg het wattenstaafje rond elke aansluiting.

Opmerking : Als de meter defect raakt, controleer en vervang dan (indien nodig de batterij en zekeringen en/of raadpleeg deze handleiding om dit te verifiëren he juiste gebruik van de Meter.

Batterij en zekering vervangen

Waarschuwing

1. Om foutieve metingen te voorkomen die tot problemen kunnen leiden mogelijke elektrische schok of persoonlijk letsel, vervang de batterij zodra batterij bijna leeg is indicator verschijnt.

2. Om schade of letsel te voorkomen, installeert u alleen de gespecificee tussen.

3. Verwijder de testkabels en schakel de meter uit voordat u het batterijk de behuizing opent.

Om de batterij te vervangen:

Verwijder de houder en de schroef van het batterijklepje. Schuif het batterijklepje in de richting van de pijl op het batterijklepje. Vervang de lege batterij door een nieuwe van hetzelfde type en zorg ervoor dat de polariteit correct is. Plaats het batterijklepje, de schroef en de houder terug.

Om de zekeringen te vervangen:

Verwijder het batterijklepje zoals hierboven beschreven. Verwijder de schroeven van het achterklepje en schuif het voorzichtig opzij. Vervang de doorgebrande zekering door een nieuwe met dezelfde specificaties. Plaats het achterklepje terug en zet het vast. Alle schroeven. Plaats het batterijklepje en de holster terug.

Deze meter gebruikt twee zekeringen:

F1: 500mA/250V SNELLE zekeringø 5 x 20mm

F2: 10A/250V SNELLE zekeringø 5x20mm

Accessories

ACCESSOIRES

Handleiding: 1 stuk

Testkabel: 1 paar

K-type thermokoppel: 1 stuk

VERKLARING

1. Deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd.

2. Ons bedrijf is niet aansprakelijk voor enig verlies.

3. De inhoud van deze handleiding kan niet worden gebruikt als reden voor het gebruik van de meter voor een speciale toepassing.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

UK

REP

YH CONSULTING LIMITED.
