INSTRUKCJA OBSŁUGI SS102 Vevor

To jest oryginalna instrukcja obsługi. Przed użyciem prosimy o dokładne zapoznanie się z treścią instrukcji. Firma VEVOR zastrzega sobie prawo do jednoznacznej interpretacji niniejszej instrukcji obsługi. Wygląd produktu zależy od stanu, w jakim go otrzymali Państwo. Prosimy o wyrozumiałość, ale nie będziemy Państwa ponownie informować o aktualizacjach technologicznych lub oprogramowania naszego produktu.

	Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytkownik powinien uważnie przeczytać instrukcję obsługi.
	PRAWIDŁOWA UTYLIZACJANiniejszy produkt podlega przepisom dyrektywy europejskiej 2012/19/UE. Symbol przekreślonego kosza na śmieci na kółkac oznacza, że produkt wymaga selektywnej zbiórki odpadów w U Europejskiej. Dotyczy to produktu i wszystkich akcesoriów oznaczonych tym symbolem. Produktów oznaczonych tym symbolem nie wolno wyrzucać razem z normalnymi odpadami domowymi, lecz należy je oddać do punktu zbiórki urządzeń elektrycznych i elektronicznych przeznaczonych do recyklingu.
Informacje FCC	Informacje FCC:UWAGA: Zmiany lub modyfikacje, na które nie wyraziła wyraźn zgody strona odpowiedzialna za zgodność, mogą spowodować unieważnienie prawa użytkownika do korzystania ze sprzętu!To urządzenie jest zgodne z częścią 15 przepisów FCC. Jego eksploatacja podlega dwóm następującym warunkom:1) Ten produkt może powodować szkodliwe zakłócenia.2) Produkt ten musi być odporny na wszelkie zakłócenia, w ty zakłócenia mogące powodować niepożądane działanie.OSTRZEŻENIE: Wszelkie zmiany lub modyfikacje tego produktu które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą spowodować unieważnienie prawa użytkownika do korzystania z produktu.Uwaga: Produkt ten został przetestowany i uznany za zgodny ograniczeniami dla urządzeń cyfrowych klasy B zgodnie z części 15 przepisów FCC. Ograniczenia te mają na celu zapewnienie odpowiedniej ochrony przed szkodliwymi zakłóceniami w instalacjach domowych.Ten produkt generuje, wykorzystuje i może emitować energię o częstotliwości radiowej i jeśli nie zostanie zainstalowany i używ zgodnie z instrukcją, może powodować szkodliwe zakłócenia w komunikacji radiowej. Nie ma jednak gwarancji, że zakłócenia rwystąpią w danej instalacji. Jeśli ten produkt powoduje szkodliv zakłócenia w odbiorze sygnału radiowego lub telewizyjnego, co można sprawdzić, wyłączając i włączając urządzenie, zaleca się aby użytkownik spróbował skorygować zakłócenia, stosując jede lub kilka z poniższych środków.· Zmiana orientacji lub położenia anteny odbiorczej.· Zwiększ odległość między produktem i odbiornikiem.· Podłączyć produkt do gniazdka w innym obwodzie niż ten, d którego podłączony jest odbiornik.· Aby uzyskać pomoc, skontaktuj się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym.

GWARANCJA

Gwarancja na ten instrument obejmuje brak wad materiałowych i wykonania na okres jednego roku. Wszelkie instrumenty uznane za wadliwe w ciągu roku od daty dostawy i zwrócone do fabryki z kosztami transportu opłaconymi z góry, zostaną naprawione, wyregulowane lub wymienione bezpłatnie pierwotnemu nabywcy. Niniejsza gwarancja nie obejmuje elementów rozszerzalnych, takich jak bateria lub bezpiecznik. Jeśli wada ma przyczynę w niewłaściwym użytkowaniu lub nietypowych warunkach pracy, naprawa zostanie obciążona symboliczną opłatą.

WSTĘP

Produkt to kompaktowy automatyczny zakres pomiarowy True-RMS o pojemności 6000 punktów multimetr cyfrowy. Przeznaczony do pomiaru prądu stałego i przemiennego napięcia, prądu stałego i przemiennego, rezystancji, ciągłości, diody, pojemności, częstotliwości, współczynnika wypełnienia i temperatury. Dodatkowo, bezkontaktowe wykrywanie napięcia prądu przemiennego i przewodu pod napięciem prądu przemiennego wykrywanie są również dostępne.

Miernik posiada funkcję nagrywania wartości MAX MIN, funkcję Data Hold, podświetlenie, wskaźnik niskiego poziomu naładowania baterii, wskaźnik przekroczenia zakresu, automatyczne wyłączanie zasilania itp. Jest łatwy w obsłudze i stanowi przydatne narzędzie testowe.

INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Licznik jest zgodny z kategoriami pomiarowymi II (KAT II 1000V) i zanieczyszczenie Stopień 2.

OSTRZEŻENIE

Aby uniknąć możliwego porażenia prądem lub obrażeń ciała, postępuj zgodnie z poniższymi wskazówkami:

• Nie używaj miernika, jeśli jest uszkodzony. Przed użyciem licznika, sprawdź obudowę. Zwróć szczególną uwagę na izolację otaczającą złącza.
• Sprawdź przewody pomiarowe pod kątem uszkodzonej izolacji lub odsłoniętych miejsc. metal. Sprawdź ciągłość przewodów pomiarowych. Wymień uszkodzone przewody pomiarowe przed użyciem miernika.
• Nie używaj miernika, jeśli działa nieprawidłowo. Ochrona może być uszkodzona. W razie wątpliwości należy oddać licznik do serwisu.
• Nie należy używać miernika w pobliżu gazów wybuchowych, oparów lub pyłu.
• Nie należy stosować napięcia większego niż znamionowe, podane na opakowaniu licznika, pomiędzy zaciskami lub pomiędzy dowolnym zaciskiem a ziemią.
• Przed użyciem należy sprawdzić działanie miernika, mierząc znane napięcie.
• Podczas serwisowania licznika należy używać wyłącznie określonych części zamiennych.
• Zachowaj ostrożność podczas pracy z napięciem powyżej 30 V prądu przemiennego RMS, 42 V AC szczytowe lub 60 V DC. Takie napięcia stanowią ryzyko porażenia.
• Podczas używania sond trzymaj palce za osłonami palców na sondach.
• Podczas wykonywania połączeń należy podłączyć wspólny przewód pomiarowy przed podłączeniem przewodu pomiarowego pod napięciem. Po odłączeniu przewodów pomiarowych, najpierw odłącz przewód pomiarowy pod napięciem.
• Przed otwarciem pokrywy baterii lub obudowy miernika należy odłączyć przewody pomiarowe.
• Nie należy używać miernika, gdy pokrywa baterii lub części obudowy są zdjęte lub poluzowane.
• Aby uniknąć błędnych odczytów, które mogą prowadzić do porażenia prądem lub obrażeń ciała, należy wymienić baterię natychmiast po zaświeceniu

się wskaźnika niskiego poziomu naładowania baterii.

• Nie należy używać miernika w sposób inny niż określony w niniejszej instrukcji, gdyż może to spowodować osłabienie funkcji bezpieczeństwa miernika.
• Podczas pomiaru prądu wyłącz zasilanie obwodu przed podłączeniem miernika do obwodu. Pamiętaj o podłączeniu miernika szeregowo z obwodem.
• Nie należy obsługiwać miernika, jeżeli ręka lub miernik są mokre.
• Nie dotykaj gołego przewodnika ręką ani skórą, nie uziemiaj się.
• Pozostałe zagrożenia:

Gdy zacisk wejściowy jest podłączony do niebezpiecznego przewodu pod napięciem, należy zauważyć, że ten potencjał może wystąpić na każdym innym zacisku!

- CAT II – Kategoria pomiarowa II dotyczy pomiarów wykonywanych w obwodach bezpośrednio podłączonych do instalacji niskiego napięcia. Przykładami są pomiary urządzeń gospodarstwa domowego, narzędzi przenośnych i podobnego sprzętu.

Nie należy używać miernika do pomiarów w kategoriach pomiarowych III i IV.

Ostrożność

Aby uniknąć uszkodzenia miernika lub testowanego sprzętu, należy postępować zgodnie z poniższymi wskazówkami:

• Przed przeprowadzeniem pomiaru rezystancji, ciągłości, diody, pojemności lub temperatury należy odłączyć zasilanie obwodu i dokładnie rozładować wszystkie kondensatory.
• Używaj właściwych zacisków, funkcji i zakresów do swoich pomiarów.
• Przed pomiarem prądu należy sprawdzić bezpieczniki miernika.
• Przed przekręceniem przełącznika obrotowego w celu zmiany funkcji/zakresu należy odłączyć przewody pomiarowe od testowanego obwodu.

Symbolika

~	Prąd przemienny
	Prąd stały
	Prąd przemienny i stały
	Uwaga, ryzyko niebezpieczeństwa, przed użyciem należy zapoznać się instrukcją obsługi.
	Uwaga, ryzyko porażenia prądem.
	Zacisk uziemienia
	Bezpiecznik
	Zgodny z dyrektywami Unii Europejskiej
	Sprzęt jest w całości zabezpieczony podwójną izolacją lub wzmocniona izolacja.

Przeczytaj wszystkie ostrzeżenia dotyczące bezpieczeństwa i instrukcje. Nieprzestrzeganie ostrzeżeń i instrukcji może spowodować porażenie prądem, pożar i/lub poważne obrażenia.

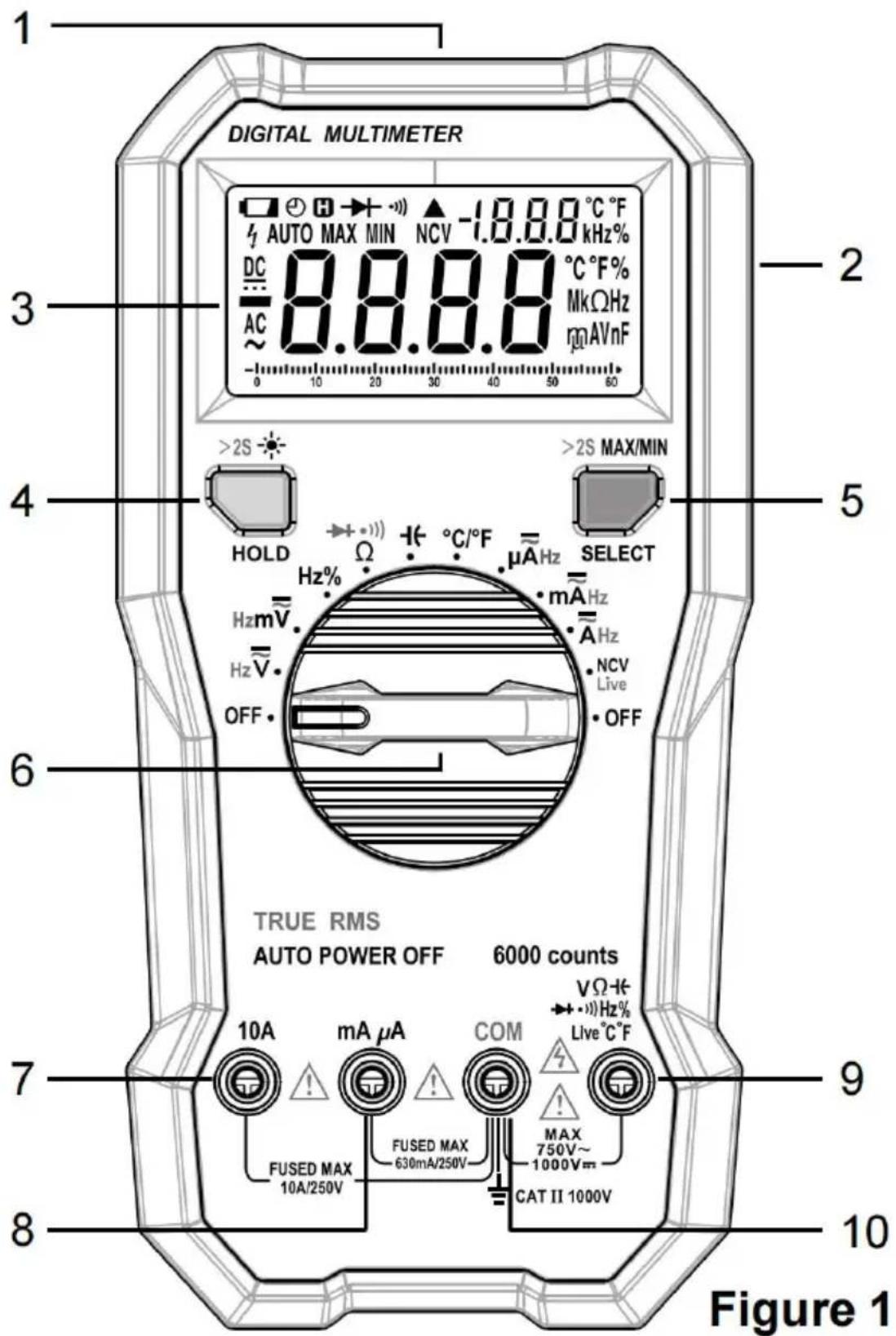

Płyta czołowa

1. Czujnik NCV
2. Kabura

3. Wyświetlacz LCD

Przycisk „HOLD” / „

• Naciśnij krótko, aby włączyć/wyłączyć funkcję Data Hold.
• Naciśnij i przytrzymaj dłużej niż 2 sekundy, aby włączyć/wyłączyć podświetlenie. Podświetlenie wyłącza się po około 60 sekund.

5. Przycisk „WYBIERZ” / „MAKS./MIN.”

- Naciśnij krótko, aby przełączać się między:

a. Funkcje napięcia stałego i przemiennego. b. Funkcje prądu stałego i przemiennego. c. Rezystancja, ciągłość i funkcje diod.

d. Bezdotykowa detekcja napięcia przemiennego i przewodów pod napięciem.

- Naciśnij i przytrzymaj dłużej niż 2 sekundy, aby wejść/wyjść z trybu nagrywania MAX MIN.

W tym trybie naciśnij krótko, aby przełączyć wyświetlany odczyt pomiędzy maksimum i minimum.

6. Przełącznik obrotowy

Służy do wyboru żądanej funkcji, a także do włączania i wyłączania miernika.

Gdy miernik nie jest używany, należy ustawić ten przełącznik w pozycji WYŁ.

7. Zacisk „10A”

Złącze wtykowe do czerwonego przewodu pomiarowego dla pomiarów prądu od 600mA do 10A.

8. Zacisk „mA μA”

Złącze wtykowe do czerwonego przewodu pomiarowego dla pomiarów prądu <600mA.

9. Terminal ,

Złącze wtykowe do czerwonego przewodu pomiarowego służące do pomiaru napięcia, rezystancji, ciągłości, diody, częstotliwości, współczynnika wypełnienia, pojemności oraz wykrywania przewodów prądu przemiennego pod napięciem.

Do pomiaru temperatury ten terminal służy dodatnia wtyczka termopary typu K.

10. Terminal „COM”

Złącze wtykowe do czarnego przewodu pomiarowego do pomiaru napięcia, prądu, rezystancji, ciągłości, diody, częstotliwości i współczynnika wypełnienia. cykl i pojemność.

Do pomiaru temperatury ten terminal służy ujemna wtyczka termopary typu K.

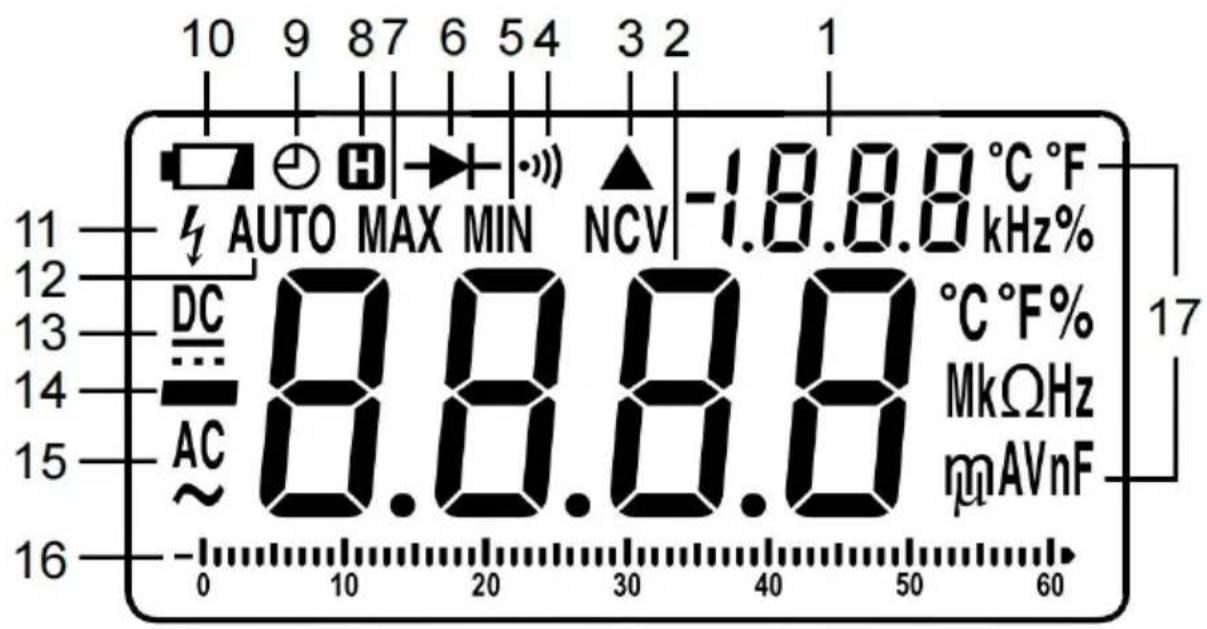

ZROZUMIENIE WYŚWIETLACZA

Figure 2

Wyjaśnienia:

NIE.	Symbol	Opis
1		Wyświetlacz pomocniczy
2		Wyświetlacz główny
3		Wybrano bezkontaktową detekcję napięcia przemiennego.
4	•••)	Wybrano test ciągłości.
5	MIN	Wyświetlany jest odczyt minimalny.
6		Wybrano test diody
7	.MAX	Wyświetlany jest maksymalny odczyt.
8		Funkcja wstrzymania danych jest włączona.
9		Funkcja automatycznego wyłączania jest włączona.
10		Bateria jest słaba i należy ją wymienić natychmiast.
11		Wartość bezwzględna wykrytego napięcia wejściowego jest >30 V. Ta ikona ma Ci przypominać, należy zachować szczególną ostrożność podczas pomiaru niebezpieczne napięcie.
12		Automatyczna zmiana zakresu
13		Prąd stały
14		-Znak ujemny
15		Prąd przemienny

16. Wykres słupkowy analogowy

Wykres słupkowy na dole wyświetlacza LCD jest wyświetlaczem analogowym. Długość jego podświetlonych segmentów jest proporcjonalna do wyświetlanej wartości. odczyt w środku wyświetlacza LCD.

Wykres słupkowy jest jak wskazówka na mierniku analogowym. Ma

wskaźnik przeciążenia po prawej stronie i biegunowość ujemna wskaźnik po jego lewej stronie.

Liczba podświetlonych segmentów wskazuje wartość mierzoną i jest względna w stosunku do wartości pełnej skali wybranego zakresu.

Na przykład w zakresie 600 V główne podziały na skala przedstawia odpowiednio 0, 100, 200, 300, 400, 500 i 600 V. Wejście -100 V oznacz znak ujemny, a oświetlone segmenty do 10 na skali.

17. Jednostki

mV, V	Jednostki napięciamV: miliwolt; V: Wolt 1 V = 3 mV
μA, mA, A	Jednostki prąduμA: Mikroamper; mA: miliamper; Odp.: Amper 1A 3 mA0 = 1 6 μA
Ω , kΩ , MΩ	Jednostki oporuΩ: Om; k Ω: kiloom; M Ω: Megaom 1M Q 3 kΩ10 6 Ω
nF, μF	Jednostki pojemnościnF: nanofarad; μF: Mikrofarad 1 μF = 3 nθ
°C , °F	Jednostki temperatury°C : stopień Celsjusza; ° F: stopień Fahrenheitf ( °F ) = 32 + 1,8 X c ( °C )
Hz, kHz , MH	Jednostki częstotliwościHz: Herc; kHz: Kiloherc MHz: Megaherce1 MHz = 103 kHz = 10 6 Hz
%	Jednostka cyklu pracy %: Procent

Wyświetlacz pomocniczy: 2000 zliczeń

Wskaźnik biegunowości ujemnej: Na wyświetlaczu wyświetlany jest znak

ujemny

Wskaźnik przekroczenia zakresu: na wyświetlaczu wyświetlą się OL lub -OL

Częstotliwość próbkowania: około 2 do 3 razy na sekundę

Stopień ochrony IP: IP 40

Współczynnik temperaturowy: 0,15 x (określona dokładność) /°C (<18°C

lub >28°C)

Środowisko pracy: Temperatura: od 0°C do 40°C

Wilgotność względna: <75%

Środowisko przechowywania: Temperatura: -10°C do 50°C

Wilgotność względna: <85%

Wysokość operacyjna: od 0 do 2000 metrów

Bateria: bateria 9 V, 6F22 lub równoważna, 1 sztuka

Wskaźnik niskiego poziomu naładowania baterii wyświetlany na wyświetlaczu.

SPECYFIKACJA

Dokładność jest określona na okres jednego roku od kalibracji, dla temperatury od 18°C do 28°C i wilgotności względnej < 75%.

Specyfikacje dokładności mają następującą formę:

± [% odczytu] + [liczba najmniej znaczących cyfr])

Poza specjalnie określonymi zakresami, dokładność jest określona od 5% do 100% zakresu.

Napięcie stałe

Zakres	Rezolucja	Dokładność
6 00 mV	0,1 mV	± (0,8% + 5)
6 V	0,001 V	± (0,5% + 5)
6 0V	0,01 V	± (0,8 % + 5)
6 00V	0,1 V
10 00V	1V

Impedancja wejściowa: około 10 MΩ

Maksymalne dopuszczalne napięcie wejściowe: 1000 V DC

Notatka:

1. W zakresie 600 mV na wyświetlaczu głównym może pojawić się niestabilny odczyt przed pomiarem. Jest to normalne i nie wpływa na pomiary.
2. Gdy mierzone napięcie jest ≥ 1000 V, wbudowany brzęczyk wydaje sygnał dźwiękowy. Gdy napięcie jest > 1010 V, obwód pierwotny na wyświetlaczu pojawi się OL.
3. Gdy zmierzone napięcie jest ≥80V, podświetlenie świeci w górę pomarańczowy.

AC Woltaż

Zakres	Rezolucja	Dokładność
600mV	0,1 mV	± (1,2% + 5)
6V	0,001 V
60 V	0,01 V
600 V	0,1 V
750 V	1V

Impedancja wejściowa : około 10 MQ

Maksymalne dopuszczalne napięcie wejściowe: 750 V AC

Zakres częstotliwości: 40 Hz do 1 kHz (Uwaga: z wyjątkiem sinusoidy) pomiar sygnału falowego i sygnału fali trójkątnej, specyfikacje dokładności pomiarów napięcia przemiennego nie dotyczą sygnałów o częstotliwości >200 Hz.

Odczyt: Prawdziwa wartość skuteczna

W przypadku pomiarów częstotliwości wyświetlanych na wyświetlaczu wtórnym, amplituda sygnału wejściowego powinna być >100 mV.

Notatka:

1. W zakresie 600 mV na wyświetlaczu głównym może pojawić się niestabilny odczyt przed pomiarem. Jest to normalne i nie wpływa na pomiary.
2. Gdy mierzone napięcie jest ≥750 V, wbudowany brzęczyk sygnalizuje dźwiękowo. Gdy napięcie jest >760 V, wyświetlacz główny pokazuje OL.
3. Gdy zmierzone napięcie jest ≥80 V, podświetlenie świeci na pomarańczowo.

Prąd stały

Zakres	Rezolucja	Dokładność
600μA	0,1μA	± (1,2% + 5)
6000μA	1μA
60mA	0,01 mA
600mA	0,1 mA
6A	0,001A	± (2,0% + 7)
10A	0,01A

Zabezpieczenie przed przeciążeniem:

Bezpiecznik SZYBKI 630 mA/250 V dla wejść zaciskowych mA μA

Bezpiecznik SZYBKI 10 A/250 V do wejść zaciskowych 10 A

Maksymalny dopuszczalny prąd wejściowy:

Zacisk mA μA: 600mA

Zacisk 10A: 10A (dla wejść >2A: czas trwania <10 sekund, przerwa > 15 minut)

Notatka:

Gdy mierzony prąd jest ≥ 10A, wbudowany brzęczyk sygnał dźwiękowy, a podświetlenie świeci na pomarańczowo. Gdy prąd wynosi >10,10A, na wyświetlaczu głównym pojawi się OL.

Prąd A C

Zakres	Rezolucja	Dokładność
600μA	0,1μA	± (1,5% + 5)
6000μA	1μA
60mA	0,01 mA
600mA	0,1 mA
6A	0,001A	± (2,5% + 10)
10A	0,01A

Zabezpieczenie przed przeciążeniem:

Bezpiecznik SZYBKI 630mA/250V dla wejść zaciskowych mA μA

Bezpiecznik SZYBKI 10A/250V do wejść zaciskowych 10A

Maksymalny dopuszczalny prąd wejściowy:

Zacisk mA μA: 600mA

Zacisk 10A: 10A (dla wejść >2A: czas trwania <10 sekund, przerwa > 15 minut)

Zakres częstotliwości: 40 Hz do 1 kHz (Uwaga: z wyjątkiem sinusoidy) pomiary sygnału falowego i sygnału fali trójkątnej, specyfikacje dokładności dla pomiarów prądu przemiennego nie (dotyczy sygnałów o częstotliwości >200Hz.)

Odczyt: True RMS

W przypadku pomiarów częstotliwości wyświetlanych na wyświetlaczu wtórnym wyświetlacz, amplituda sygnału wejściowego powinna być > 100 μA .

Uwaga : Gdy mierzony prąd wynosi 10A, wbudowany brzęczyk wydaje sygnał dźwiękowy, a podświetlenie zmienia kolor na pomarańczowy. Kiedy prąd jest >10,10A, wyświetlacz główny pokazuje OL.

Opór

Zakres	Rezolucja	Dokładność
6 00Ω	0,1Ω	± (1,0 % + 5)
6 kΩ	0,001 kΩ
6 0 kΩ	0,01 kΩ
6 00kΩ	0,1 kQΩ
6 MΩ	0,001 MΩ	± ( 1,5 % + 5 )
6 0MΩ	0,01 MΩ	± ( 3,0 % + 10 )

Ciągłość

Zakres	Opis	Uwaga
	Wbudowany brzęczyk wyda sygnał dźwiękowy, jeśli rezystancja jest mniejsza niż około 50 Ω .Jeżeli rezystancja mieści się w przedziale 5 0 Ω do 1 5 0 Ω , brzęczyk może wydawa sygnał dźwiękowy lub nie.Jeżeli rezystancja jest większa niż 1,5 0 Ω brzęczyk nie wyda sygnału dźwiękowego.	Napięcie w obwodzie otwartym:około 2V

Dioda

Zakres	Opis	Uwaga
	Przybliżony do przodu wyświetlon zostanie spadek napięcia diody.	Napięcie w obwodzie otwartym: około 4 V

Pojemność

Zakres	Rezolucja	Dokładność
60nF	0,01 nF	± (4,0% + 10)
600nF	0,1 nF
6μF	0,001 μF
60μF	0,01 μF
600μF	0,1μF	± (5,0% + 20)
6mF	0,001 mF
60mF	0,01 mF
100mF	0,1 mF	± 10,0%

Obowiązek Cykl

Zakres	Rezolucja	Dokładność
od 1% do 99%	0,1%	1 Hz do 10 kHz: ± (2,0% + 7 >10 kHz: nie określono

Napięcie wejściowe: 1 V rms do 30 V rms

Częstotliwość

Zakres	Rezolucja	Dokładność
60Hz	0,01 Hz	± (1,0% + 5)
600 Hz	0,1 Hz
6 kHz	0,001 kHz
60 kHz	0,01 kHz
600 kHz	0,1 kHz
6MHz	0,001 MHz
60MHz	0,01 MHz

Napięcie wejściowe: 1 V rms do 30 V rms

Temperatura

Zakres	Rezolucja	Dokładność
-40 °C do 40 °C	1 °C	± 4 °C
od 40 °C do 1000 °C		± (1,0 % + 4 °C)
-40 °F do 104 °F	1 °F	± 7 °F
od 104 °F do 1832 °F		± (1,0 % + 7 °F)

Czujnik temperatury: termopara typu K

Notatka:

1. Dokładność nie obejmuje błędu termopary sondy.
2. Specyfikacje dokładności zakładają, że zmiany temperatury otoczenia są stabilne do ±1 °C. W przypadku zmian temperatury otoczenia ±5 °C, dokładność znamionowa obowiązuje po godzinie.
3. Temperatura pracy miernika musi mieścić się w zakresie od 18 °C do 28 °C; w przeciwnym razie dokładność pomiaru nie będzie gwarantowana.
4. Jeżeli zmierzona temperatura jest wyższa niż 1100 °C (1850 °F), na wyświetlaczu pojawi się OL. Gdy temperatura jest niższa niż -50 °C (-58 °F), wyświetlacz pokazuje -OL.

Aby aktywować funkcję Data Hold, naciśnij krótko przycisk HOLD. Aktualny odczyt zostanie zablokowany i pojawi się symbol H. Aby dezaktywować funkcję Data Hold, naciśnij krótko przycisk HOLD ponownie. Symbol H znika.

Uwaga: Po ustawieniu przełącznika obrotowego w pozycji, przycisk HOLD jest wyłączony.

Nagrywanie MAX/MIN

Tryb rejestracji MAX/MIN rejestruje wartości maksymalne i minimalne. Gdy

wartość wejściowa spadnie poniżej zarejestrowanej wartości minimalnej lub przekroczy zarejestrowaną wartość maksymalną, miernik zapisuje nową wartość.

Aby przechwycić wartości maksymalne i minimalne:

1. Ustaw miernik na żądaną funkcję.
2. Naciśnij i przytrzymaj przycisk MAX/MIN przez ponad 2 sekundy, aby przejść do trybu nagrywania MAX/MIN. Wyświetlacz najpierw pokazuje wartość maksymalną i symbol MAX.
3. Naciśnij krótko przycisk MAX/MIN, aby przełączać wyświetlany odczyt między wartością maksymalną i minimalną.
4. Aby wyjść z trybu nagrywania MAX/MIN, naciśnij i przytrzymaj przycisk MAX/MIN przez ponad 2 sekundy.

Notatka:

1. Po wejściu w tryb nagrywania MAX/MIN na wyświetlaczu pojawi się symbol AUTO, znika, a miernik zachowuje poprzedni zakres ustawienie.
2. Jeżeli na wyświetlaczu pojawi się OL, oznacza to przekroczenie zakresu.
3. Gdy przełącznik obrotowy jest ustawiony na Hz lub NCV Live pozycja, przycisk MAX/MIN jest wyłączony.

Pomiar napięcia stałego lub przemiennego

1. Podłącz czarny przewód pomiarowy do zacisku COM i czerwony przewód pomiarowy do zacisku.
2. Ustaw przełącznik obrotowy na Hz lub Hz.
3. Miernik domyślnie ustawiony jest na funkcję pomiaru napięcia stałego. Symbol jest wyświetlany.

Aby wykonać pomiary napięcia przemiennego, naciśnij krótko przycisk SELECT. Pojawi się symbol.

1. Podłącz przewody pomiarowe do obwodu, który chcesz zmierzyć.
2. Odczytaj wyświetlacz główny. W przypadku pomiarów napięcia stałego wskazana jest polaryzacja połączenia czerwonego przewodu pomiarowego. W przypadku pomiarów prądu przemiennego, wyświetlacz pomocniczy pokazuje częstotliwość sygnału wejściowego.

Notatka:

1. Gdy na wyświetlaczu głównym pojawi się OL, oznacza to przekroczenie

zakresu.

1. Jeśli wartość mierzonego napięcia nie jest wcześniej znana, najpierw ustaw przełącznik obrotowy w pozycji Hz. Następnie zmień go w razie potrzeby, aby wyświetlić najwyższą możliwą rozdzielczość.
2. W niskim zakresie, wyświetlacz główny może pokazywać niestabilny odczyt przed podłączeniem przewodów pomiarowych do mierzonego obwodu. Jest to normalne i nie wpływa na pomiary.
3. Aby uniknąć porażenia prądem elektrycznym lub uszkodzenia miernika, nie należy przykładać do zacisków napięcia wyższego niż 750 V prądu przemiennego lub 1000 V prądu stałego.
4. W dowolnym zakresie napięcia impedancja wejściowa miernika wynosi około 10 MΩ. Ten efekt obciążenia może powodować błąd podczas pomiaru obwodu o wysokiej rezystancji. Błąd można zignorować, jeśli impedancja mierzonego obwodu wynosi 10 kΩ.

Pomiar prądu stałego lub przemiennego

1. Podłącz czarny przewód pomiarowy do zacisku COM. Jeżeli prąd do zmierzenia wynosi <600mA, podłącz czerwony przewód testowy do zacisku mA μA; jeżeli jest to ≥600mA (nie może przekroczyć 10A), podłącz czerwony przewód pomiarowy do zacisku 10A.
2. Ustaw przełącznik obrotowy na , m lub 10 .

Jeśli czerwony przewód pomiarowy jest podłączony do zacisku 10 A, przełącznik obrotowy musi być ustawiony w pozycji. Jeśli jest podłączony do zacisku

mA/ μA, nigdy nie ustawiaj przełącznika obrotowego w pozycji.

1. Miernik domyślnie ustawiony jest na funkcję pomiaru DC prądu stałego. Symbol jest wyświetlany.

Aby wykonać pomiar prądu przemiennego, naciśnij krótko przycisk SELECT raz. Pojawi się symbol AC \~

1. Wyłącz zasilanie mierzonego obwodu. Następnie podłącz przewody pomiarowe

szeregowo do obwodu.

1. Włącz zasilanie obwodu.
2. Odczytaj wyświetlacz główny. W przypadku pomiarów prądu stałego wskazana jest polaryzacja połączenia czerwonego przewodu pomiarowego. również. W przypadku pomiarów prądu przemiennego, wyświetlacz pomocniczy pokazuje częstotliwość sygnału wejściowego.

Notatka:

Jeśli natężenie mierzonego prądu nie jest wcześniej znane, najpierw ustaw przełącznik obrotowy w pozycji. Następnie stopniowo zmieniaj na lub µ _Hz w razie potrzeby, aby wyświetlić najwyższą możliwą rozdzielczość.

Pomiar rezystancji

1. Podłącz czarny przewód pomiarowy do zacisku COM, a czerwony przewód pomiarowy do zacisku terminal.
2. Ustaw przełącznik obrotowy w pozycji.
3. Miernik domyślnie przełącza się na funkcję pomiaru rezystancji, a na wyświetlaczu wyświetlana jest jednostka MΩ.
4. Podłącz przewody pomiarowe do mierzonego rezystora.
5. Odczekaj, aż odczyt się ustabilizuje, a następnie odczytaj wyświetlacz.

Notatka:

1. Jeżeli zaciski wejściowe są otwarte, na wyświetlaczu pojawia się OL jako wskazanie przekroczenia zakresu.
2. Przed przystąpieniem do pomiaru należy odłączyć zasilanie od testowanego obwodu i dokładnie rozładować wszystkie kondensatory.

Test ciągłości

1. Podłącz czarny przewód pomiarowy do złącza COM, a czerwony przewód pomiarowy do złącza.
2. Ustaw przełącznik obrotowy w pozycji.
3. Miernik domyślnie przełącza się na funkcję pomiaru rezystancji. Naciśnij krótko przycisk SELECT, pojawi się symbol.
4. Podłącz przewody pomiarowe do testowanego obwodu.
5. Jeżeli odczyt rezystancji wyświetlany na wyświetlaczu głównym jest mniejszy niż około 50Ω, wbudowany brzęczyk wyda sygnał dźwiękowy.

Uwaga: Przed rozpoczęciem testu należy odłączyć zasilanie od testowanego obwodu i dokładnie rozładować wszystkie kondensatory.

Test diody

1. Podłącz czarny przewód pomiarowy do złącza COM, a czerwony przewód pomiarowy do złącza.
2. Ustaw przełącznik obrotowy w pozycji.
3. Miernik domyślnie przełącza się na funkcję pomiaru pojemności. Naciśnij krótko przycisk SELECT raz, a na wyświetlaczu pojawi się symbol pojawia się.
4. Podłącz czerwony przewód pomiarowy do anody testowanej diody, a czarny przewód pomiarowy do katody diody.
5. Na wyświetlaczu głównym wyświetlana jest przybliżona wartość do przodu spadek napięcia diody. Jeśli połączenia są odwrotne, pokaże OL.

Uwaga: Przed rozpoczęciem testu należy odłączyć zasilanie od testowanego obwodu i dokładnie rozładować wszystkie kondensatory.

Pomiar pojemności

Pomiar pojemności

1. Podłącz czarny przewód pomiarowy do złącza COM, a czerwony przewód pomiarowy do złącza.
2. Ustaw przełącznik obrotowy w pozyój.
3. Podłącz przewody pomiarowe do mierzonego kondensatora.

Uwaga: Czerwony przewód pomiarowy jest podłączony do anody kondensatora, a czarny do katody.

1. Odczekaj, aż odczyt się ustabilizuje, a następnie odczytaj wyświetlacz główny.

Notatka:

1. Przed pomiarem należy odłączyć zasilanie obwodu, który ma być testowany, i dokładnie rozładować wszystkie kondensatory.
2. W przypadku pomiarów dużej pojemności może to zająć kilka sekund,

aby miernik ustabilizował wskazania.

Pomiar częstotliwości/współczynnika wypełnienia

1. Podłącz czarny przewód pomiarowy do zacisku COM i czerwony przewód

pomiarowy do zacisku.

1. Ustaw przełącznik obrotowy na Hz%
2. Podłącz przewody pomiarowe do obwodu, który chcesz zmierzyć.
3. Częstotliwość sygnału wyświetlana jest na wyświetlaczu głównym, podczas gdy na wyświetlaczu pomocniczym wyświetlany jest cykl pracy.

Notatka:

1. Częstotliwość sygnału wejściowego powinna być wyższa niż 1 Hz.
2. Napięcie wejściowe: 1 V rms do 30 V rms. Im wyższa częstotliwość i im wyższe napięcie wejściowe, tym wyższe jest wymagane napięcie wejściowe.

Temperatura

Notatka:

Aby uniknąć możliwych uszkodzeń licznika lub innego sprzętu, należy pamiętać, że chociaż licznik jest przeznaczony do pracy w temperaturach od -40°C do 1000°C i od -40°F do 1832°F, termopara typu K dostarczona z miernikiem jest przystosowana do temperatury 250°C.

Termopara typu K nie jest urządzeniem profesjonalnym i można ją stosować wyłącznie do pomiarów niekrytycznych. Aby uzyskać dokładne pomiary, należy użyć profesjonalnej termopary.

1. Ustaw przełącznik obrotowy na °C/°F.
2. Podłącz wtyczkę ujemną termopary typu K do zacisku COM i wtyczkę dodatnią do terminala.
3. Podłącz końcówkę czujnika termopary do obiektu, którego temperaturę mierzysz.
4. Poczekaj, aż temperatura między termoparą a obiektem osiągnie stan równowagi termicznej. Główny wyświetlacz pokazuje temperaturę w stopniach Celsjusza, podczas gdy wyświetlacz pomocniczy pokazuje temperaturę w stopniach Fahrenheita.

Bezkontaktowe wykrywanie napięcia prądu przemiennego

1. Ustaw przełącznik obrotowy w pozycji. Domyślnie miernik jest ustawiony na funkcję wykrywania napięcia przemiennego bez kontaktu. Wyświetlacz główny pokazuje £F.
2. Przesuń górną część miernika (w miejscu, gdzie znajduje się czujnik NCV, patrz rysunek 1) blisko badanego obiektu. Wskaże wykrytą siłę pola elektrycznego. Siłę pola elektrycznego wskazuje się za pomocą wyświetlacza, częstotliwości migania pomarańczowego podświetlenia i częstotliwości sygnałów dźwiękowych wbudowanego brzęczyka.

Główny wyświetlacz pokazuje, kiedy występuje silne pole elektryczne, a w przypadku słabych pól. Im silniejsze pole elektryczne, tym szybciej miga pomarańczowe podświetlenie i tym wyższa jest częstotliwość sygnału dźwiękowego brzęczyka.

Notatka:

1. Zakres detekcji: od 90 V do 750 V. Częstotliwość odpowiedzi: 50 Hz/60 Hz.
2. Wskazanie natężenia pola elektrycznego miernika jest zakłócone przez wartość napięcia przemiennego przewodnika pod test, odległość między miernikiem a przewodnikiem, izolację przewodnika itp.
3. Ze względu na limit wykrywalności miernika, przewodnik pod test może być pod napięciem, nawet jeśli miernik nie wskazuje obecności pola elektrycznego.
4. Przed użyciem należy sprawdzić działanie miernika poprzez wykrycie znanego napięcia prądu przemiennego. Nie używaj miernika, jeśli działa nieprawidłowo.
5. Aby uniknąć porażenia prądem elektrycznym, nie dotykaj żadnego przewodnika ręką lub skórą.

Wykrywanie przewodów pod napięciem

1. Ustaw przełącznik obrotowy w pozycji.
2. Naciśnij krótko przycisk SELECT, aż wyświetli się.
3. Podłącz czerwony przewód pomiarowy → 10Hz/Live°C°F do terminala i końcówkę sondy tego przewodu pomiarowego do gniazda lub odsłoniętego przewodu pod testem. W przypadku wykrycia przewodu pod napięciem, wyświetlacz pomocniczy wyświetla się, pomarańczowe podświetlenie miga, a brzęczyk wydaje ciągły sygnał dźwiękowy.

Notatka:

1. Ze względu na limit wykrywania miernika, przewód poddawany testowi może być pod napięciem nawet jeśli licznik nie daje żadnych wskazań.
2. Przed użyciem należy sprawdzić działanie miernika poprzez wykrycie znanego napięcia prądu przemiennego. Nie używaj miernika, jeśli działa nieprawidłowo.
3. Aby uniknąć porażenia prądem elektrycznym, nie dotykaj żadnego przewodnika ręką lub skórą.
4. Aby uniknąć zakłóceń, nie należy używać miernika w środowisku z silnym polem elektromagnetycznym.

Automatyczne wyłączanie

Miernik automatycznie się wyłączy, jeśli przełącznik obrotowy nie jest przesunięty lub przycisk nie został naciśnięty przez 15 minut. Naciśnięcie przycisku lub przekręcenie przełącznika obrotowego spowoduje powrót miernika do pracy po automatycznym wyłączeniu zasilania.

Aby wyłączyć automatyczne wyłączanie, naciśnij i przytrzymaj przycisk SELECT, obracając jednocześnie przełącznik obrotowy z pozycji WYŁĄCZONY do innych ustawień przełącznika. Symbol nie jest wyświetlany na ekranie.

KONSERWACJA

Poza wymianą baterii i bezpieczników nigdy nie próbuj naprawiać ani serwisować miernika.

Przechowuj miernik w suchym miejscu, gdy nie jest używany. Nie przechowuj go w środowisku o intensywnym polu elektromagnetycznym.

Ogólna konserwacja

Okresowo przecieraj obudowę wilgotną ściereczką i odrobiną łagodnego detergentu. Nie używaj środków ściernych ani rozpuszczalników.

Brud lub wilgoć w zaciskach mogą wpływać na odczyty. Wyczyść zaciski w następujący sposób:

1. Ustaw przełącznik obrotowy w pozycji WYŁ. i wyjmij wszystkie przewody testowe z miernika.

Wytrząśnij wszelkie zabrudzenia, które mogą znajdować się w zaciskach.

1. Wytrząśnij wszelkie zabrudzenia, które mogą znajdować się w zaciskach.
2. Przesuwaj wacik po każdym z zacisków.
3. Uwaga: W przypadku awarii miernika należy sprawdzić i wymienić (w razie potrzeby) baterię i bezpieczniki oraz/lub zapoznać się z niniejszą instrukcją, aby sprawdzić prawidłowe użycie miernika.

Notatka: W przypadku awarii licznika należy sprawdzić i wymienić (w razie potrzeby) akumulator i bezpieczniki oraz/lub zapoznać się z niniejszą instrukcją, aby sprawdzić prawidłowe użycie licznika.

Ostrzeżenie

Ostrzeżenie

1. Aby uniknąć fałszywych odczytów, które mogą prowadzić do porażenia prądem lub obrażeń ciała, wymień baterię, gdy tylko poziom

naładowania baterii spadnie, a wskaźnik się pojawi.

1. Aby zapobiec uszkodzeniom lub obrażeniom, należy instalować wyłącznie określone bezpieczniki.
2. Odłącz przewody pomiarowe i wyłącz miernik przed otwarciem pokrywy baterii lub obudowy.

Aby wymienić baterię:

Zdejmij kaburę i odkręć śrubę pokrywy baterii. Przesuń pokrywę baterii w kierunku wskazanym strzałką na pokrywie. Wymień rozładowaną baterię na nową tego samego typu, upewniając się, że polaryzacja jest prawidłowa. Załóż ponownie pokrywę baterii, dokręć śrubę i zamontuj kaburę.

Aby wymienić bezpieczniki:

Zdejmij pokrywę baterii zgodnie z powyższym opisem. Odkręć śruby z tylnej pokrywy i delikatnie odsuń ją na bok. Wymień przepalony bezpiecznik na nowy o tych samych parametrach. Załóż ponownie tylną pokrywę i zabezpiecz wszystkie śruby. Załóż pokrywę baterii i kaburę.

W tym liczniku zastosowano dwa bezpieczniki:

F1: bezpiecznik SZYBKI 500mA/250V, ∅ 5 x 20mm

F2: bezpiecznik SZYBKI 10A/250V, ∅ 5x20mm

Akcesoria

AKCESORIA

Instrukcja: 1 sztuka

Przewód pomiarowy: 1 para

Termopara typu K: 1 sztuka

DEKLARACJA

1. Niniejsza instrukcja może ulec zmianie bez powiadomienia.
2. Nasza firma nie bierze na siebie żadnej innej odpowiedzialności za poniesione straty.
3. Treści zawarte w niniejszej instrukcji nie mogą być podstawą do korzystania z niej. Miernik do zastosowań specjalnych.

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Importowane do Australii: SIHAO PTY LTD. 1 ROKEVA
