GEBRUIKSAANWIJZING SS103 Vevor

Dit is de originele handleiding. Lees alle instructies zorgvuldig door vo u het product gebruikt. VEVOR behoudt zich het recht voor om de gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het produc afhankelijk van het product dat u hebt ontvangen. Neemt u het ons kwalijk dat we u niet meer op de hoogte stellen van eventuele technologische of software-updates voor ons product.

	Waarschuwing: om het risico op letsel te verminderen, die gebruiker de gebruiksaanwijzing zorgvuldig te lezen.
	CORRECTE VERWIJDERING Dit product valt onder de bepalingen van de Europese R 2012/19/EU. Het symbool met een doorgekruiste vuilnisbak geeft aan dat het product in de Europese Unie gescheid afvalinzameling vereist. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Product als zodanig zijn gemarkeerd, mogen niet met het normale huisvuil worden weggegooid, maar moeten worden ingeleve bij een inzamelpunt voor de recycling van elektrische en elektronische apparaten.
FCC-informatie	FCC-informatie: LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om h apparaat te bedienen ongeldig maken! Dit apparaat voldoet aan Deel 15 van de FCC-regels. Go onderworpen aan de volgende twee voorwaarden: 1) Dit product kan schadelijke interferentie veroorzaken. 2) Dit product moet alle ontvangen interferentie accepterer inclusief interferentie die een ongewenste werking kan veroorzaken. WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk zijn goedgekeurd door de pa verantwoordelijk is voor de naleving, kunnen de bevoegdh van de gebruiker om het product te bedienen ongeldig n Let op: Dit product is getest en voldoet aan de limieten digitaal apparaat van klasse B, conform Deel 15 van de FCC-regels. Deze limieten zijn bedoeld om een redelijke bescherming te bieden tegen schadelijke interferentie in ewoonomgeving.Dit product genereert, gebruikt en kan radiofrequentie-eneruitstralen. Indien niet geïnstalleerd en gebruikt volgens de instructies, kan het schadelijke interferentie veroorzaken in radiocommunicatie. Er is echter geen garantie dat er in e bepaalde installatie geen interferentie zal optreden. Als dit product schadelijke interferentie veroorzaakt in radio- of televisieontvangst, wat kan worden vastgesteld door het p uit en weer in te schakelen, wordt de gebruiker aangera interferentie te verhelpen door een of meer van de volge maatregelen te nemen.· De ontvangstantenne opnieuw richten of verplaatsen.· Vergroot de afstand tussen het product en de ontvange· Sluit het product aan op een stopcontact van een and dan dat waarop de ontvanger is aangesloten.· Raadpleeg de dealer of een ervaren radio-/tv-technicus hulp.

GARANTIE

Voor dit instrument geldt de garantie dat het vrij is van materiaal- en fabricagefouten. vakmanschap voor een periode van één jaar. Elk instrument de defect blijkt te zijn binnen een jaar vanaf de leveringsdatum en met retourner naar de fabriek transportkosten vooruitbetaald, worden gerepareerd, aangepast of vervangen kosteloos voor de oorspronkelijke koper. Deze garantie dekt geen uitbreidbare items zoals batterijen. Als het defect is veroorzaakt bij verkeerd gebruik of abnormale bedrijfsomstandigheden wordt de reparatie in rekening gebracht

tegen een symbolische prijs.

INVOERING

Het product is een op batterijen werkende, true-RMS-isolatietester die is ontworpen om DC- en AC-spanning, weerstand, continuïteit en isolatie te mete

weerstand. Voor isolatieweerstandstesten kunt u een gewenste testspanning tussen 100V, 250V, 500V en 1000V.

De meter beschikt over Data Hold, automatische/handmatige bereikinstelling, automatische uitschakeling, achtergrondverlichting, polariteitsindicatie, over bereikindicatie, enz. Het is nauwkeurig, multifunctioneel, betrouwbaar en eenvoudig te bedienen.

VEILIGHEIDSINFORMATIE

De meter voldoet aan meetcategorie III (CAT III 1000V) en Vervuilingsgraad 2

WAARSCHUWING

Om mogelijke elektrische schokken of persoonlijk letsel te voorkomen, dient u deze instructies te volgen: richtlijnen:

• Gebruik de meter niet als deze beschadigd is. Voordat u de meter gebruik Inspecteer de behuizing. Let vooral op de isolatie eromheen. de connectoren.
• Controleer de testkabels op beschadigde isolatie of blootliggend metaal.

Controleer de meetsnoeren op continuiïteit. Vervang beschadigde meetsnoeren. voordat u de meter gebruikt.

• Gebruik de meter niet als deze niet normaal functioneert. De beveiliging ka Verminderd. Laat bij twijfel de meter nakijken.
• Gebruik de meter niet op een plaats waar explosief gas, damp of stof aan cadeau.
• Pas niet meer toe dan de nominale spanning, zoals aangegeven op de metussen aansluitingen of tussen een aansluiting en de aarde.
• Controleer voor gebruik de werking van de meter door een bekende spann
• Gebruik bij het onderhouden van de meter uitsluitend de voorgeschreven vervangingsonderdelen.
• Wees voorzichtig bij het werken met spanningen boven 30V AC rms, 42V piekspanning, of 60 V gelijkstroom. Dergelijke spanningen vormen een schokgevaar.
• Houd bij het gebruik van de probes uw vingers achter de vingerbeschermin de sondes.
• Sluit bij het maken van verbindingen eerst de gemeenschappelijke testkabel

U sluit de spanningvoerende testkabel aan. Wanneer u de testkabels loskoppe Koppel eerst de onder spanning staande testkabel los.

- Verwijder alle testkabels van de meter voordat u de batterij opent deksel c behuizing.

- Gebruik de meter niet met het batterijklepje of delen van het batterijvakje k verwijderd of losgemaakt.

- Om foutieve metingen te voorkomen die tot een mogelijke elektrische schok kunnen leiden of persoonlijk letsel, vervang de batterijen zodra de batterij bij leeg is indicator verschijnt.

- Om een elektrische schok te voorkomen, mag u geen blote geleider met u handen aanraken. of de huid; en aard uzelf niet terwijl u de meter gebruikt.

- Wanneer Data Hold is geactiv Hrd (wordt weergegeven), moet voorzichtigheid worden betracht omdat er gevaarlijke spanningen aanwezig kunnen zijn.

- Gebruik de meter niet op een manier die niet in deze handleiding is aang of de veiligheidsvoorzieningen van de Meter kunnen niet naar behoren functioneren.

- Houd u aan de lokale en nationale veiligheidsvoorschriften. Individuele bescherming Er moet apparatuur worden gebruikt om verwondingen door schokken en vlamboogontploffingen te voorkomen waar gevaarlijke, onder spanning staande geleiders blootliggen.

- Wanneer een aansluiting van de meter is aangesloten op een gevaarlijk spanningsvoerend net potentieel, moet worden opgemerkt dat dit potentieel op alle andere plaatsen kan voorkomen klemmen!

- CAT III - Meetcategorie III is voor metingen die worden uitgevoerd in de gebouwinstallatie. Voorbeelden zijn metingen aan verdeelborden,

stroomonderbrekers, bedrading, inclusief kabels, stroomrails, aansluitdozen, schakelaars, stopcontacten in de vaste installatie, en apparatuur voor industriege gebruik en enkele andere apparatuur, voor bijvoorbeeld stationaire motoren met een vaste verbinding met de vaste installatie.

Gebruik de meter niet voor metingen binnen de meetbereiken.

Categorie IV.

Voorzichtigheid

Om mogelijke schade aan de meter of aan de apparatuur onder de meter te

voorkomen, Om dit te testen, volgt u deze richtlijnen:

• Schakel de stroom naar het circuit uit en ontlaad alle condensatoren grondi voordat de weerstand, continuïteit en isolatieweerstand worden getest.
• Gebruik de juiste aansluitingen, functie en bereik voor uw metingen.
• Voordat u de draaischakelaar draait om de functie te veranderen, moet u de stekker uit het stopcontact halen. testkabels van het te testen circuit.

Symbolen

	Zowel wisselstroom als gelijkstroom
	Let op, gevaar, raadpleeg de gebruiksaanwijzing voor gebruik.
	Let op, risico op elektrische schokken.
	Aarde (grond) aansluiting
	Voldoet aan de richtlijnen van de Europese Unie
	De apparatuur is overal beschermd door dubbele isolatie of versterkte isolatie.

Lees alle veiligheidswaarschuwingen en instructies. Het niet opvolgen var de waarschuwingen en instructies kan leiden tot een elektrische schok, brand en/of ernstig letsel.

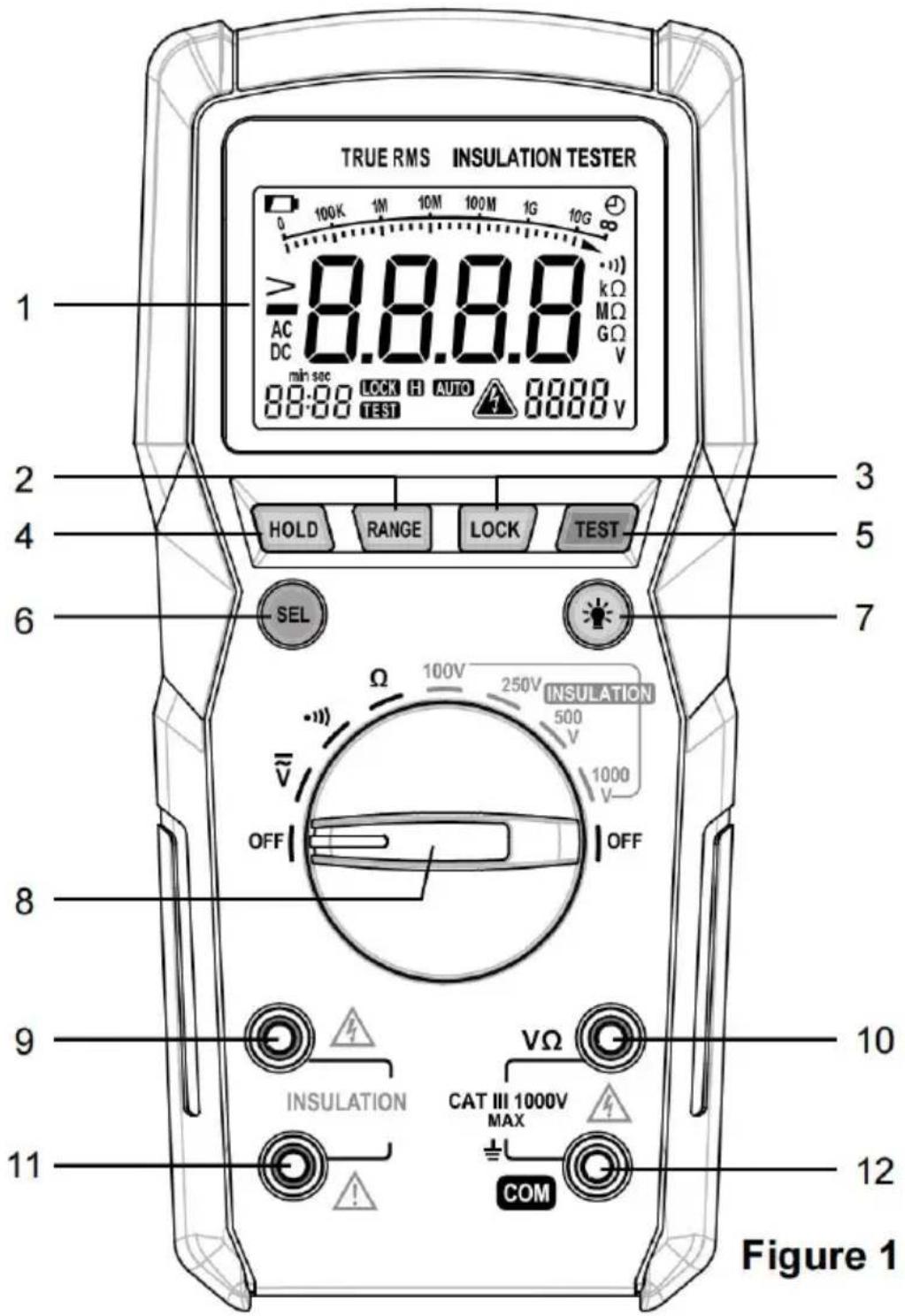

VOORPANEEL

TRUE RMS INSULATION TESTER 1 AC DC 88:08 LOCK H AUTO 0000V min sec TEST 2 3 4 5 6 HOLD RANGE LOCK TEST 7 SEL Ω 100V 250V INSULATION 500 V 1000 V OFF OFF 8 9 INSULATION VΩ CAT III 1000V MAX COM 10 11 Figure 1

1. LCD-scherm
2. "BEREIK"-knop

Wordt ook gebruikt om te schakelen tussen automatisch bereik en handmatig bereik

om het gewenste handmatige bereik te selecteren.

1. "VERGRENDELEN"-knop

Wordt gebruikt om de isolatietest te vergrendelen of het slot te ontgrendelen. Druk in de isolatietestmodus eenmaal op de LOCK-knop om een test uit te

slot. Druk eenmaal op de TEST-knop om de isolatietest te starten. De Test Lock houdt deze TEST-knop ingedrukt totdat LOCK of TEST is opnieuw ingedrukt.

1. "HOLD"-knop

Wordt gebruikt om Data Hold in of uit te schakelen.

1. "TEST"-knop

Wordt gebruikt om isolatietests te starten/stoppen.

1. "SEL"-knop

Wordt gebruikt om te schakelen tussen DC- en AC-spanningsfuncties.

1. " Knop

Wordt gebruikt om de achtergrondverlichting in/uit te schakelen.

1. Draaischakelaar

Wordt gebruikt om een gewenste functie te selecteren en om de Meter.

Om de batterij te sparen, zet u deze schakelaar op de UIT-stand wanneer De meter is buiten gebruik.

1. "ISOLATIE" negatieve pool (-)

Steekconnector voor de zwarte testkabel voor isolatietests.

1. "VΩ-aansluiting

Insteekconnector voor de rode testkabel voor spanning, weerstand metingen en continuïteitstesten.

1. "ISOLATIE" positieve pool (+)

Steekconnector voor de rode testkabel voor isolatietests.

1. "COM"-aansluiting

Insteekconnector voor de zwarte testkabel voor spanning, weerstand metingen continuïteitstesten.

Instructies voor de ingebouwde zoemer:

Wanneer de meter wordt ingeschakeld, klinkt er een pieptoon.

Wanneer er op een knop wordt gedrukt, zal de zoemer een pieptoon laten als deze wordt ingedrukt is effectief.

De zoemer zal drie pieptonen laten horen voordat de meter uitschakelt automatisch.

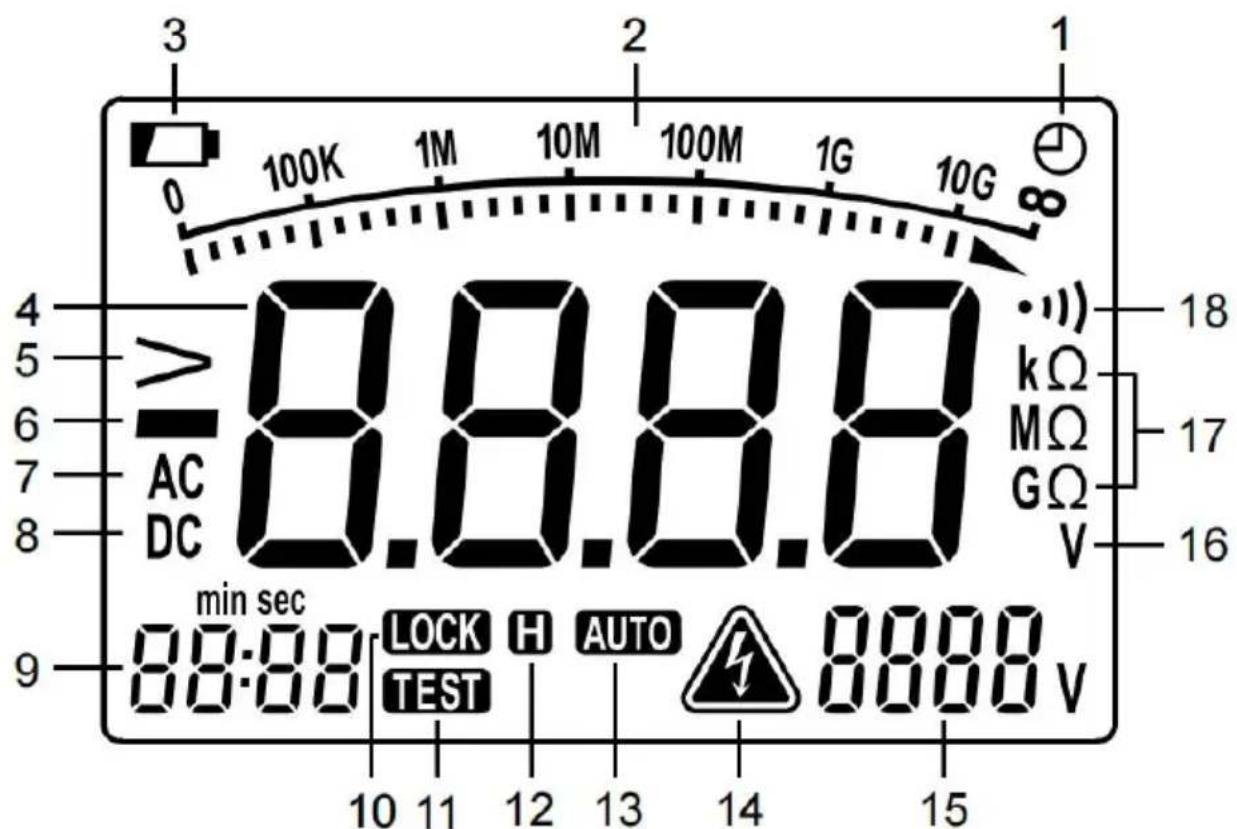

HET BEGRIJPEN VAN DE WEERGAVE

3 100K 1M 10M 100M 1G 10G 4 5 6 7 8 AC DC ≥ min sec 88:88 LOCK H AUTO 8888 V TEST 10 11 12 13 14 15 kΩ MΩ GΩ V 18 17 16

Figure 2

Uitleg:

NEE.	Symbool	Beschrijving
1		Automatisch uitschakelen is ingeschakeld.
2		Analoge staafdiagram met schaal voor isolatietests.
3		Batterijen bijna leeg. Geeft aan dat de batto onmiddellijk vervangen moeten worden.
4		Primair scherm
5		Overrange-indicatie voor isolatietests.
6		Negatief teken
7		Wisselstroom
8		Gelijkstroom
9		Testtijdweergave voor isolatietests.
10		De isolatietest is vergrendeld.
11		De isolatietest is nog gaande.
12	[GB7D]	Gegevens Uitstel is ingeschakeld .
13		Automatisch bereik
14		De meter detecteert een spanning groter d 30 V. Wees voorzichtig!Bij het uitvoeren van isolatietests verschijnt dit pictogram geeft aan dat de meter een hoge spanning afgeeft .
15		Isolatie Test Spanning Weergave
16	###	Eenheid voor spanningsmetingen
17		Eenheden voor Weerstand Metingen
18		De continuïteitstestfunctie is geselecteerd.

Weergave: 3 3/4-cijferig LCD

Negatieve polariteitsindicatie: wordt automatisch op het display

weergegeven

Bemonsteringsfrequentie: ongeveer 2 tot 3 keer per seconde

Overrange-indicatie: OL wordt weergegeven op het primaire display

(Bij isolatietests toont het primaire display de bovengrenswaarde van het huidig bereik, en het pictogram > verschijnt.)

Indicatie voor lage batterij. weergegeven op het display

Batterijen: 1,5V alkalinebatterij, AAA, 6 stuks

Bedrijfsomgeving: Temperatuur: 0°C tot 40°C

Relatieve vochtigheid: <75%

Bewaaromgeving: Temperatuur: -20°C tot 60°C

Relatieve vochtigheid: <85%

Temperatuurcoëfficiënt:

0,2 x (gespecificeerde nauwkeurigheid)/°C (<18°C of >28°C)

IP-graad: |P40

Bedrijfshoogte: 0 tot 2000 meter

Afmetingen: 192 mm x 92 mm x 61 mm

Gewicht: ongeveer 469 g (inclusief batterijen)

SPECIFICATIE

De nauwkeurigheid wordt gespecificeerd voor een periode van één jaar na kalibratie en op 18°C tot 28°C, met relatieve vochtigheid <75%.

Nauwkeurigheidsspecificaties hebben de vorm van:

± ([% van de lezing] + [aantal minst significante cijfers])

Behalve waar specifiek aangegeven, wordt de nauwkeurigheid gespecificeerd va 10% tot

100% bereik.

Wisselspanning

Frequentiebereik: 40 Hz tot 400 Hz (Opmerking: met uitzondering van sinusgolfsignalen) en driehoekige golfsignaalmetingen,

nauwkeurigheidsspecificaties voor wisselspanningsmetingen zijn niet van toepassing op signalen met frequentie (>200Hz.)

Lezen: True rms

Maximaal toegestane ingangsspanning: 1000 V

Let op: Wanneer de ingangsspanning ≥ 1000V bedraagt, piept de ingebouwde zoemer.

Wanneer de spanning > 1010V bedraagt, geeft het primaire display OL weer.

DC-spanning

Ingangsimpedantie: ongeveer 10 M Ω

Maximaal toegestane ingangsspanning: 1000 V

Let op: Wanneer de ingangsspanning ≥ 1000V bedraagt, piept de ingebouwde zoemer.

Wanneer de spanning >1010V bedraagt, geeft het primaire display OL weer.

Weerstand

Range	Resolution	Accuracy
400.0Ω	0.1Ω	± (1.2% + 5)
4.000kΩ	0.001kΩ	± (1% + 5)
40.00kΩ	0.01kΩ
400.0kΩ	0.1kΩ
4.000MΩ	0.001MΩ
40.00MΩ	0.01MΩ	± (1.2% + 5)

Open circuit spanning: ongeveer 1V

Let op: Wanneer de gemeten weerstand >41 M Ω is , geeft het primaire dis weer.

Continuïteitstest

Let op: Wanneer de gemeten isolatieweerstand het op dat moment geselectee bereik overschrijdt, toont het primaire display de bovengrenswaarde van het bereik en verschijnt het pictogram >.

1. Om elektrische schokken te voorkomen, moet u voorzichtig zijn bij het uitv van metingen/testen.
2. Om een elektrische schok te voorkomen, mag u het voorwerp onder het apparaat niet aanraken. test met uw hand of huid.
3. Plaats uw vingers altijd achter de vingerbeschermers de sondes.

Gegevens vasthouden

Druk kort op de HOLD-knop om Data Hold te activeren. De huidige Het voo wordt vastgehouden en het pictogram verschijnt.

Om Data Hold uit te schakelen, drukt u nogmaals kort op de HOLD-knop. H

Opmerking:

1. Aan het einde van elke isolatietest wordt de gemeten isolatieweerstand wo automatisch op het primaire beeldscherm vastgehouden.
2. Wanneer de isolatietest gaande is, kunt u Data Hold activeren door door de HOLD-knop te drukken.

De meter staat standaard op automatisch bereik in functies met zowel automa als automatisch bereik. Handmatige bereikopties. Het display toont het pictogra AUTO.

Druk kort op de RANGE-knop om over te schakelen naar handmatige bereikinstelling. pictogram AUTO verdwijnt. In deze modus wordt bij elke volge druk op de De RANGE-knop verhoogt het bereik. Na het hoogste bereik, De loopt door naar het laagste bereik.

Om terug te keren naar de automatische bereikmodus, houdt u de RANGE-kr gedurende 1 seconde ingedrukt. ongeveer 2 seconden.

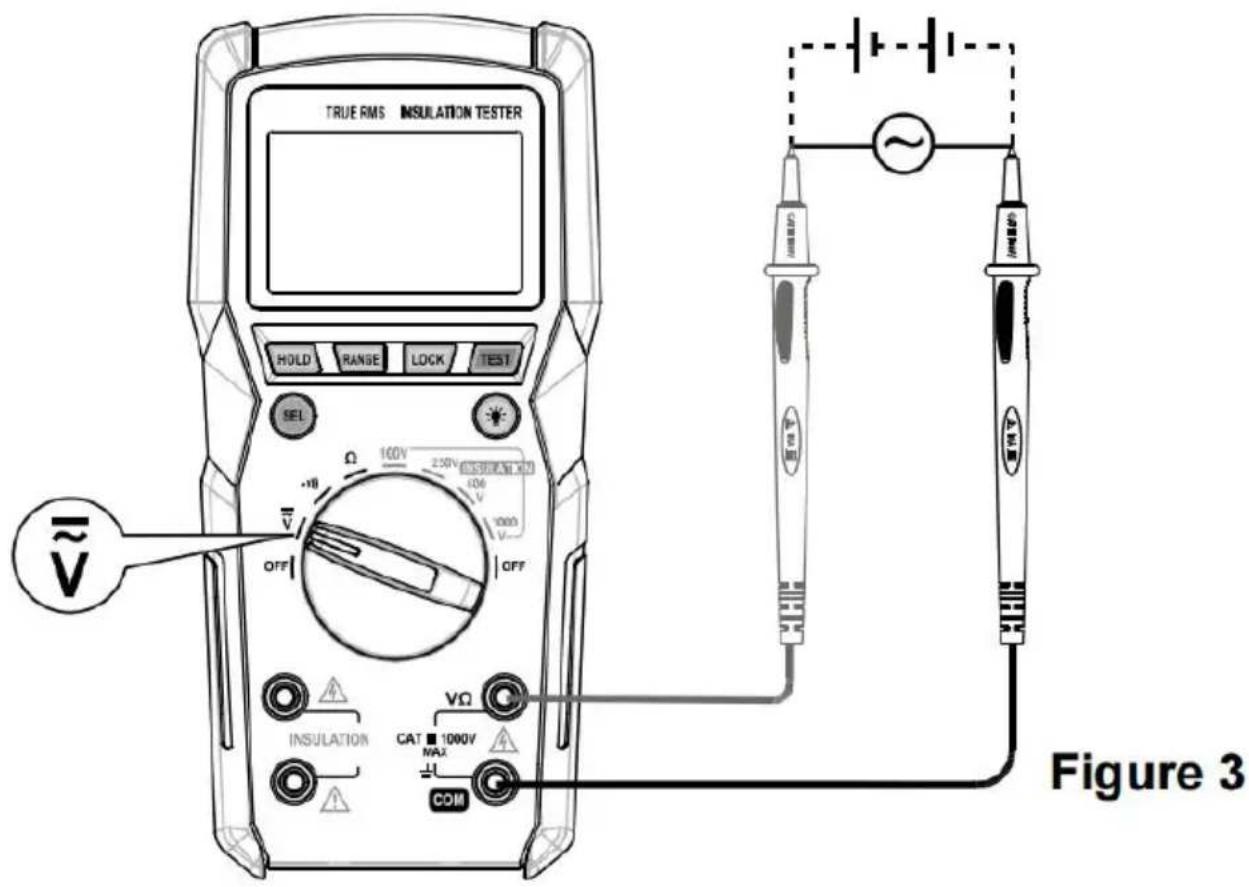

DC- of AC-spanning meten

⚠️ Waarschuwing: Om elektrische schokken of schade aan het apparaat te voorkomen, Meter, pas geen spanning toe hoger dan 1000V ac/dc tussen klemmen.

TRUE RMS INSULATION TESTER HOLD RANGE LOCK TEST SEL Ω 100V 250V 100V 250V 1000 V OFF VII off INSULATION CAT 1000V MA2 VΩ COM Figure 3

1. Sluit de zwarte testkabel aan op de aansluiting en de rode testkabel op vΩ aansluiting, zoals weergegeven in Afbeelding 3.
2. Zet de draaischakelaar op .
3. De meter staat standaard op de wisselspanningsfunctie, met het pictogram ACop het display. Als u gelijkspanning wilt meten, drukt SEL op de knop totdat pictogram Dverschijnt.
4. Sluit de testkabels aan op het circuit dat u wilt meten.
5. Lees het display af. Bij gelijkspanningsmetingen wordt ook de polariteit van rode testkabelaansluiting aangegeven.

Let op: Als bij handmatige bereikbepaling het primaire display OL weergeeft, betekent dit dat het bereik te hoog is. Selecteer een hoger bereik.

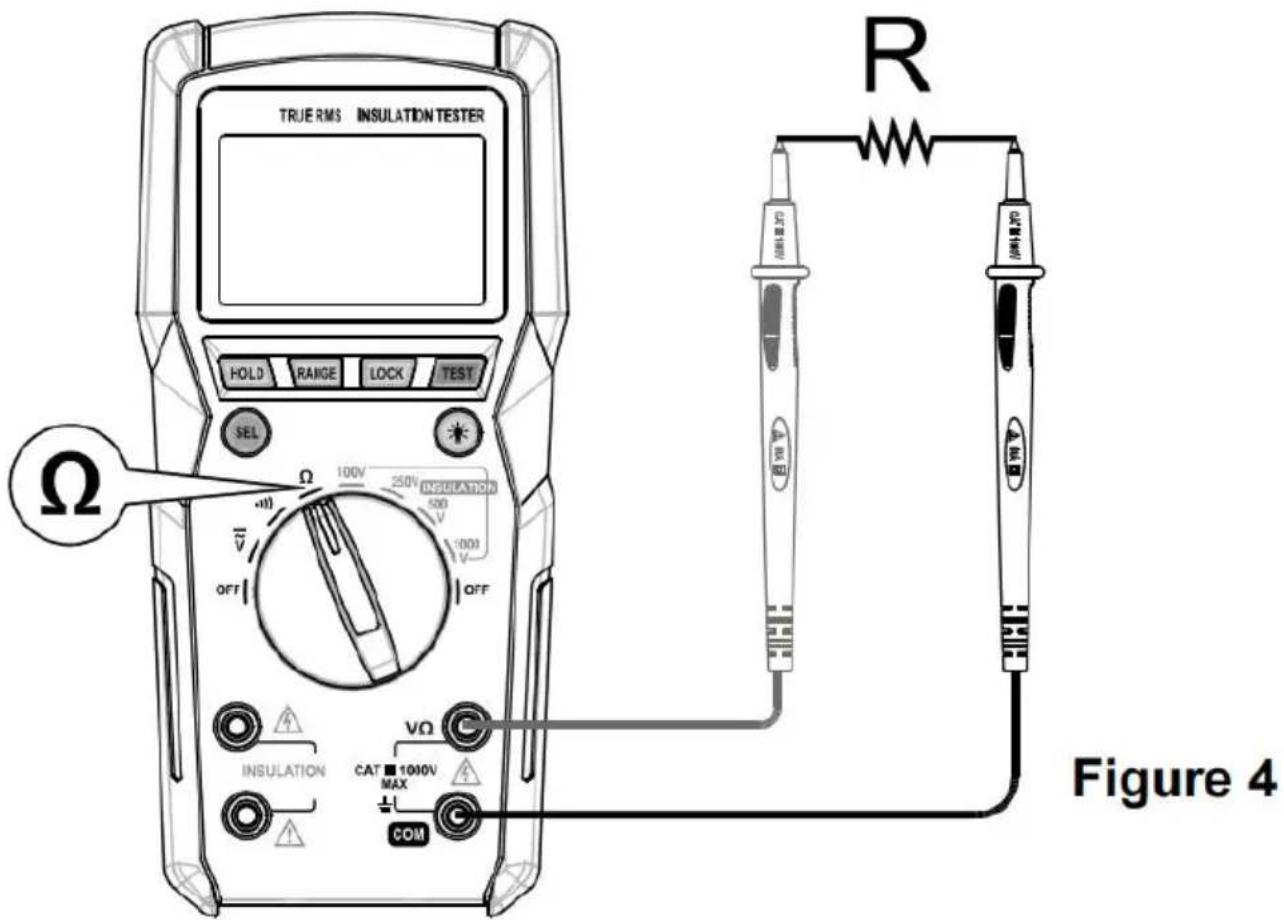

Weerstand meten

Waarschuwing : Voordat u metingen uitvoert, moet u alle stroomtoevoer naar het apparaat uitschakelen. het te testen circuit en ontlaad alle condensat grondig.

TRUE RMS INSULATION TESTER HOLD RANGE LOCK TEST SEL Ω 100V 250V INSULATION 500 V 1000 V OFF OFF INSULATION VΩ CAT 1010V MAX COM R Figure 4

1. Sluit de zwarte testkabel aan op de COM-aansluiting, zoals weergegeven in figuur 4. en de rode testkabel aan op aansluiting.
2. Zet de draaischakelaar ∅p
3. Sluit de testkabels aan op de weerstand die u wilt meten.
4. Wacht tot de meting stabiel is en lees vervolgens het display af.

Opmerking:

1. Bij metingen >1 MΩ kan het enkele seconden duren voordat de meter
   stabiliseren de metingen. Dit is normaal bij metingen met hoge weerstand.
2. Als de ingangsaansluitingen open zijn, wordt OL weergegeven op het prima display als een indicatie dat het bereik te groot is.
3. Als bij handmatige bereikbepaling het primaire display OL weergeeft, beteke dit dat overbereik. Er moet een hoger bereik worden geselecteerd.

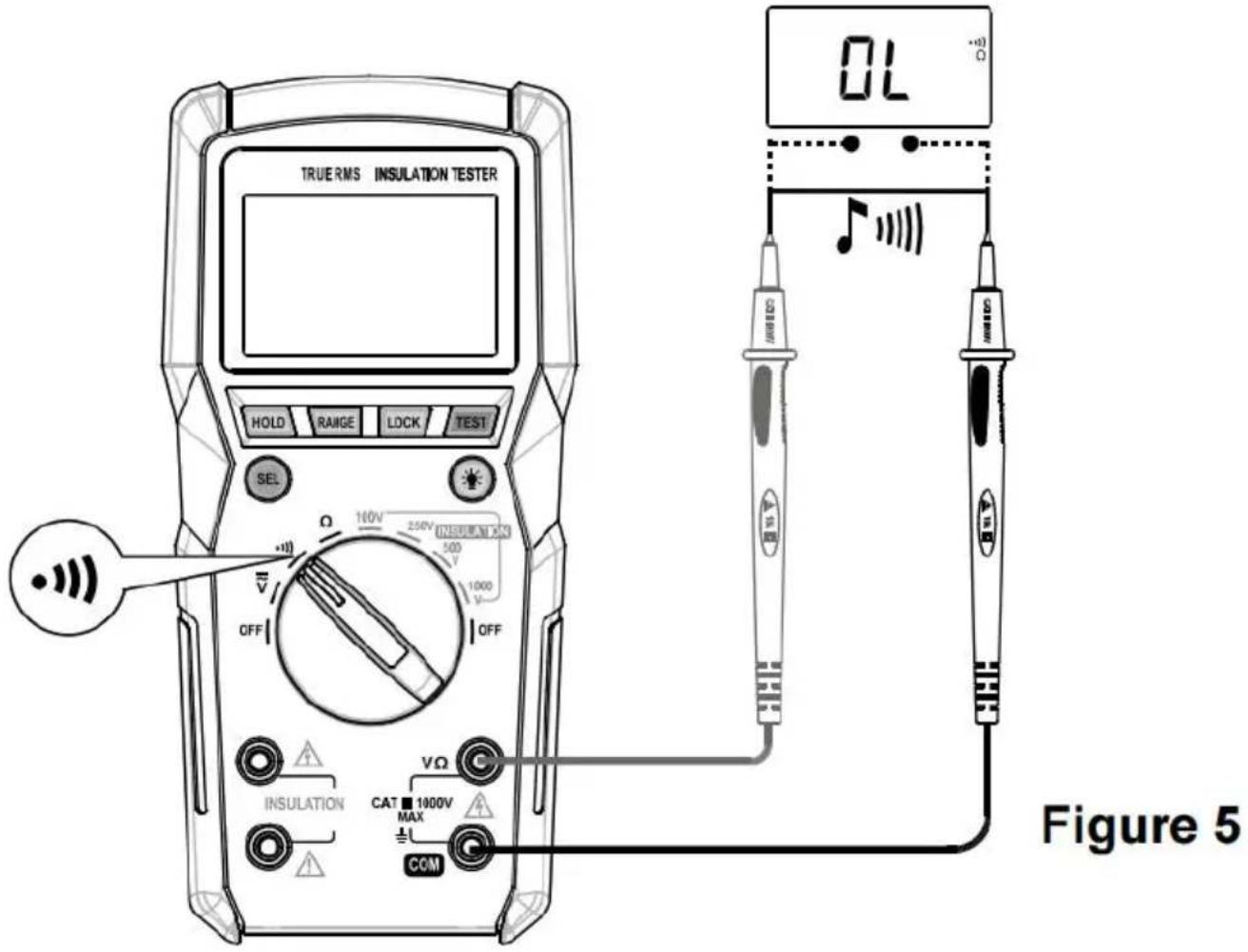

Continuïteitstest

Waarschuwing: Schakel vóór het testen alle stroom naar het circuit uit te

testen en alle condensatoren grondig te ontladen.

TRUE RMS INSULATION TESTER HOLD RANGE LOCK TEST SEL 110V 250V 1000V OFF INSULATION VΩ CAT 1000V MAX COM OL Figure 5

1. Sluit de zwarte testkabel aan op de COM-aansluiting, zoals weergegeven in figuur 5. en de rode testkabel aan op aansluiting.
2. Zet de draaischakelaar op .
3. Sluit de testkabels aan op het te testen circuit.
4. Als de weerstand kleiner is dan ongeveer 30 Ω, zal de ingebouwde zoe piepen.

Isolatie testen

Waarschuwing:

1. Isolatietests mogen alleen worden uitgevoerd op circuits met een spanningsonderbreking.
2. Voordat u met isolatietests begint, moet u het volgende doen:

• Zorg ervoor dat het te testen object niet onder spanning staat.

• Zorg ervoor dat het te testen object ontladen is diepgaand.
• Zorg ervoor dat de draaischakelaar op de juiste stand staat schakelaarpositi dat alle verbindingen goed zijn en stevig.
• Zodra een isolatietest start, geeft de meter continu een signaal af een ho spanning. Om elektrische schokken of persoonlijk letsel te voorkomen, Raak g blote geleiders aan.
• Wanneer een isolatietest gaande is, mag u geen andere isolatietests uitvoe spanningen naar de testlus.
• Tijdens isolatietests moeten de testkabels worden geplaatst afzonderlijk. Draa de meetsnoeren nooit in elkaar.
• De testduur mag in geen geval langer zijn dan 10 seconden. volgende voorwaarden:
• De gemeten isolatieweerstand is kleiner dan wam meer de draaischakelaar staat op 100V.
• De gemeten isolatieweerstand is kleiner dan ,5 van meer de draaischakelaar op 250V staat.
• De gemeten isolatieweerstand is kleiner dan van meer De draaischakelaar staat op 500V.
• De gemeten isolatieweerstand is kleiner dan Ω wMneer de draaischakelaar op 1000V staat.
• Nadat de isolatietests zijn voltooid, moeten de geteste objecten worden ontladen diepgaand.

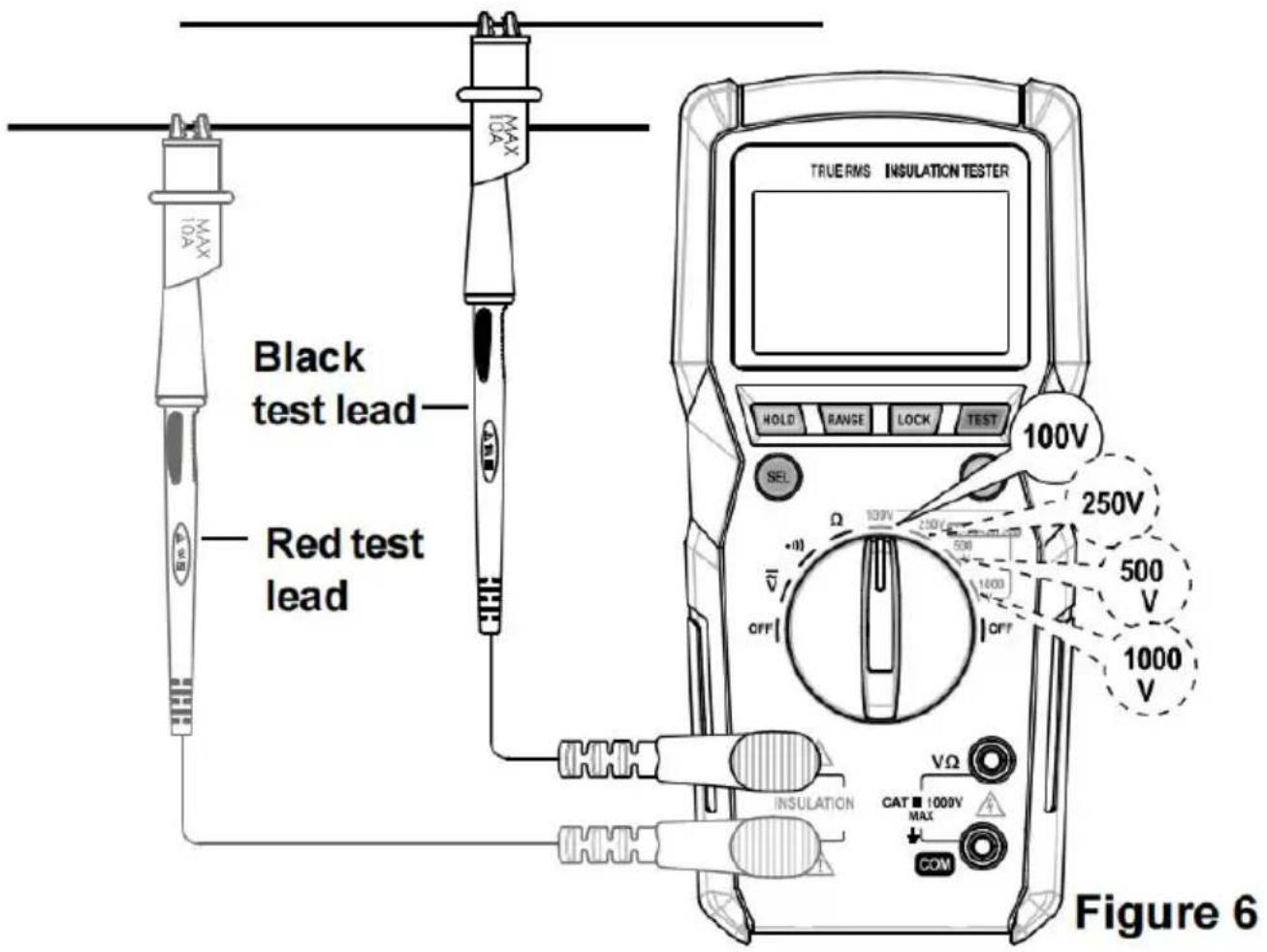

• Sluit de zwarte testkabel aan op de ISOLATIE-aansluiting, zoals weergegev in Afbeelding 6. negatieve pool (-) en de rode testkabel aan de ISOLATIE p pool (+).
• Zet de draaischakelaar op de gewenste testspanningspositie (100 V, 250 V 500V of 1000V) in het ISOLATIE-gebied.
• Sluit de twee testkabels aan op het te meten circuit.
• Houd de TEST-knop ingedrukt om de test te starten. Het pictogram

TEST

verschijnt als indicatie.

Tijdens de test:

• De verstreken testtijd wordt linksonder op het display weergegeven.

• De uitgangstestspanning wordt op het display rechtsonder weergegeven.

• Het primaire display en de analoge balk geven de gemeten waarden aan isolatieweerstand.

• Het pictogram verschijnt om u eraan te herinneren dat er een hoge spanni aanwezig is output en dat hierbij uiterste voorzichtigheid in acht moet worden genomen.

Let op: Als u eenmaal op de LOCK-knop drukt en vervolgens op de TEST-drukt, Als u eenmaal op de knop drukt, blijft de test actief totdat u op de Druk nogmaals op de LOCK- of TEST-knop.

1. Lees het display af.
2. Laat de TEST-knop los om de test te stoppen.

Let op: Als beide pictogrammen en worden weergegeven, stop

dan de test door door eenmaal op de LOCK- of TEST-knop te drukken.

1. Het te testen circuit ontlaadt zich vervolgens via de meter. Om dit te voc elektrische schokken en persoonlijk letsel, koppel de testkabels niet los uit he testen circuit totdat het volledig ontladen is.

Let op: De capaciteit van het te testen object mag niet groter zijn dan 1 u Om persoonlijk letsel te voorkomen, moet u het te testen object ontladen gro nadat de test is voltooid.

Black test lead Red test lead INSULATION HOLD RANGE LOCK TEST 100V 250V 500 V 1000 V VΩ CAT 1000V MAX COM Figure 6

Automatische uitschakeling

De meter schakelt automatisch uit als deze 15 minuten lang niet wordt gebruik. Eerst de draaischakelaar naar de UIT-stand draaien en daarna de schakelaar omzetten naar een gewenste positie schakelt de meter weer in nadat deze is uitgeschakeld automatisch.

Om automatisch uitschakelen uit te schakelen, houdt u de knop ingedrukt knop terwijl door de draaischakelaar van de UIT-stand naar een andere stand draaien.

Laat de knop niet los totdat de meter een volledig beeld heeft weergegeven.

Let op: Wanneer er een isolatietest gaande is, wordt het apparaat automatisch uitgeschakeld is uitgeschakeld.

ONDERHOUD

Probeer nooit de meter zelf te repareren of te onderhouden, behalve door de

batterijen te vervangen.

Bewaar de meter op een droge plaats wanneer u hem niet gebruikt. Bewaar niet in een omgeving met een intens elektromagnetisch veld.

Algemeen onderhoud

Veeg de behuizing regelmatig af met een vochtige doek en een beetje mild schoonmaakmiddel.

Gebruik geen schuur- of oplosmiddelen.

Vuil of vocht in de aansluitingen kan de metingen beïnvloeden. Reinig de aansluitingen zo snel mogelijk. volgt:

1. Zet de draaischakelaar op de UIT-stand en verwijder de testkabels van de Meter.
2. Schud eventueel aanwezig vuil uit de aansluitingen.
3. Week een nieuw wattenstaafje in alcohol.
4. Beweeg het wattenstaafje rond elke aansluiting.
   Let op : Als de meter defect raakt, controleer dan de batterijen en/of vervan (indien nodig). Raadpleeg deze handleiding om te controleren of u de meter juiste manier gebruikt.

Batterijen vervangen

Waarschuwing

Om foutieve metingen te voorkomen die tot mogelijke problemen kunn leiden elektrische schok of persoonlijk letsel, vervang de batterijen zoo indicator voor een bijna lege batterij verschijnt.

Schakel de meter uit en verwijder de testkabels van de meter voorda batterijklepje of de behuizing opent.

Om de batterijen te vervangen:

1. Verwijder de schroeven van het batterijdeksel en verwijder vervolgens het batterijdeksel.
2. Vervang alle oude batterijen door zes nieuwe van hetzelfde type. Let hierb de juiste polariteit.
3. Plaats het batterijklepje terug en draai alle schroeven vast.

INSTRUCTIES VOOR DE TESTDRADEN

Raadpleeg figuur 7 en 8, verwijder de beschermkappen van de stekkers van testkabels voor gebruik.

Raadpleeg figuur 9 en 10, verwijder de beschermkappen aan beide uiteinden de Test eerst de meetsnoeren. Steek vervolgens de meetpennen in de metale aansluitingen van de krokodillenklemmen.

Accessories

ACCESSOIRES

Testkabel: 1 paar

Krokodillenklem: 1 paar

Gebruiksaanwijzing: 1 stuk

VERKLARING

1. Deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd.
2. Ons bedrijf is niet aansprakelijk voor enig verlies.
3. De inhoud van deze handleiding kan niet worden gebruikt als rede het gebruik van
   de meter voor een speciale toepassing.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA

STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

UK

REP

YH CONSULTING LIMITED.
