BRUKSANVISNING TDI902836A BOSCH

* Avhengig av modell

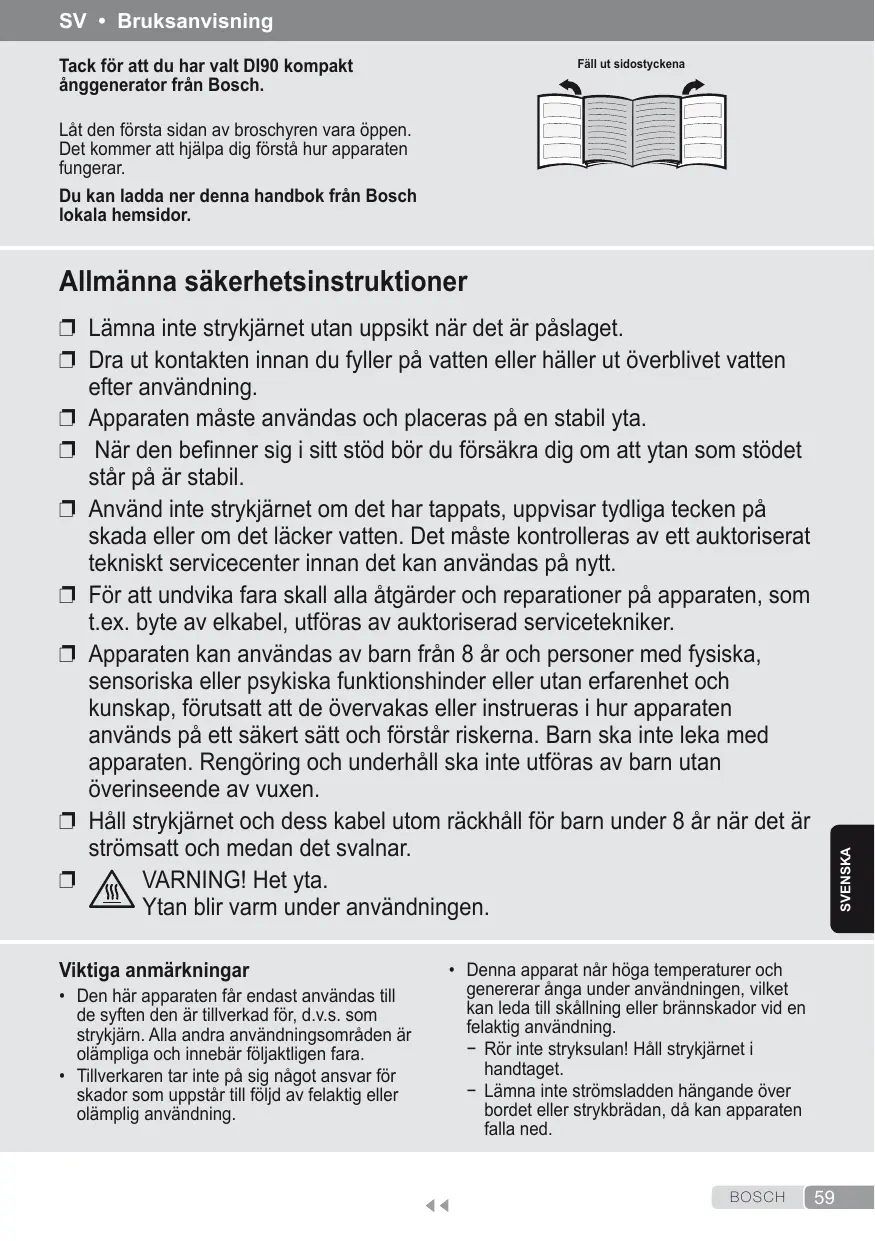

SV • Bruksanvisning Tack för att du har valt DI90 kompakt ånggenerator från Bosch.

Fäll ut sidostyckena

Låt den första sidan av broschyren vara öppen. Det kommer att hjälpa dig förstå hur apparaten fungerar. Du kan ladda ner denna handbok från Bosch lokala hemsidor.

Allmänna säkerhetsinstruktioner

Viktiga anmärkningar

• Den här apparaten får endast användas till de syften den är tillverkad för, d.v.s. som strykjärn. Alla andra användningsområden är olämpliga och innebär följaktligen fara. • Tillverkaren tar inte på sig något ansvar för skador som uppstår till följd av felaktig eller olämplig användning.

❐❐ Lämna inte strykjärnet utan uppsikt när det är påslaget. ❐❐ Dra ut kontakten innan du fyller på vatten eller häller ut överblivet vatten efter användning. ❐❐ Apparaten måste användas och placeras på en stabil yta. ❐❐ När den befinner sig i sitt stöd bör du försäkra dig om att ytan som stödet står på är stabil. ❐❐ Använd inte strykjärnet om det har tappats, uppvisar tydliga tecken på skada eller om det läcker vatten. Det måste kontrolleras av ett auktoriserat tekniskt servicecenter innan det kan användas på nytt. ❐❐ För att undvika fara skall alla åtgärder och reparationer på apparaten, som t.ex. byte av elkabel, utföras av auktoriserad servicetekniker. ❐❐ Apparaten kan användas av barn från 8 år och personer med fysiska, sensoriska eller psykiska funktionshinder eller utan erfarenhet och kunskap, förutsatt att de övervakas eller instrueras i hur apparaten används på ett säkert sätt och förstår riskerna. Barn ska inte leka med apparaten. Rengöring och underhåll ska inte utföras av barn utan överinseende av vuxen. ❐❐ Håll strykjärnet och dess kabel utom räckhåll för barn under 8 år när det är strömsatt och medan det svalnar. ❐❐ VARNING! Het yta. Ytan blir varm under användningen. • Denna apparat når höga temperaturer och genererar ånga under användningen, vilket kan leda till skållning eller brännskador vid en felaktig användning. − Rör inte stryksulan! Håll strykjärnet i handtaget. − Lämna inte strömsladden hängande över bordet eller strykbrädan, då kan apparaten falla ned.

− Stryk inte kläder som någon har på sig! − Spruta eller sikta aldrig ångan mot människor eller djur! Låt inte elkabeln komma i kontakt med vassa kanter eller den varma stryksulan. Ställ aldrig ifrån dig strykjärnet i en horisontell position när stryksulan är varm. Ställ det på dess klack. Vidrör inte apparaten med våta eller fuktiga händer när den är igång. Kontrollera att strömstyrkan motsvarar den styrka som anges på apparatens informationsplatta innan du sätter i kontakten. Den här apparaten måste anslutas till ett jordat uttag. Om du använder en förlängningssladd måste den ha en jordad tvåpolig 16 A stickkontakt. För att undvika att fenomen som att transient spänning sjunker eller att belysningen fluktuerar vid dåliga strömförsörjningsförhållanden, rekommendera rvi att du ansluter strykjärnet till ett strömförsörjningssystem med en maximal impedans på 0.12Ω. Vid behov, kan användaren fråga det allmänna strömförsörjningsbolaget om systemimpedansen vid gränssnittsstället. I speciella omgivningar kan lätt instabilitet uppstå.

• Apparaten får aldrig placeras under kranen för att fyllas med vatten. • Drag ur kontakten när apparaten inte används eller om du misstänker fel. • Man får inte dra ut stickkontakten från eluttaget genom att dra i sladden. • Sänk aldrig ner strykjärnet eller ångtanken i vatten eller någon annan vätska. • Ställ inte apparaten där den påverkas av väderförhållanden (regn, sol, frost etc.). • När ångan släpps ut hörs ett pumpande ljud från strykjärnet. Detta är normalt och tyder på att vatten pumpas in i ångkammaren.

Våra produkter är miljövänligt förpackade i material som till största delen kan återvinnas. Hör med din kommun eller det lokala renhållningsverket var du kan lämna använt förpackningsmaterial och gamla hushållsprodukter. Denna apparat är märkt i enlighet med det europeiska direktivet 2012/19/EU gällande begagnade elektriska och elektroniska apparater (elektriskt och elektroniskt utrustning – WEEE). Direktivet definierar regler för insamling och återvinning av förbrukade vitvaror som gäller i hela EU.

1. Handtag med kontaktsensor 2. Ångaktiveringsknapp* 3. “SensorSteam” indikatorlampa. (genomskinlig lampa) 4. Knapp för val acv ånginställningen (SET) 5. Indikatorlampor för ånginställningen grön = eko röd = max 6. Sprutknapp 7. Knapp för ångtillförsel 8. Vattenintag 9. Påfyllningslock

10. Sprutmunstycke 11. Vattentank 12. Markering för maximal påfyllningsnivå 13. Stryksula 14. Temperaturindex 15. Temperaturkontroll med indikator “TempOK” 16. Knapp “Calc’nClean” 17. Indikatorlampor ”Pump på” 18. Nätkabel 19. Avkalkningsvätska* 20. ”TextileProtect” överdrag till stryksula* 21. ”StoreProtect” tillbehör*

1. Ta bort eventuella etiketter eller skyddshöljen från strykplattan (13). 2. Vid behov kan du rengöra strykplattan (13) med en torr vikt bomullstrasa. När du sätter på apparaten för första gången, kan ditt nya strykjärn lukta och ge ifrån sig lite rök och partiklar. Det avstannar efter några minuter. Tips för strykning: När du använder ångknappen för första gången, ska du inte ha kläder under, eftersom det kan finnas smuts i ångdispensern. Håll strykjärnet horisontellt och tryck flera gånger på knappen för ångtillförsel (7). Eventuella rester kommer ut ur strykplattan (13).

Strykning 1. Fylla vattentanken

 Se de utfällbara sidostyckena Denna apparat har konstruerats för användning med vanligt kranvatten. • Tillsatser av andra vätskor, som parfymer, kan skada strykjärnet (om de inte rekommenderas av Bosch). • Använd inte kondensvatten från torktumlare, luftkonditioneringssystem eller liknande. Eventuella skador som orsakas av de ovannämnda produkterna leder till att garantin ogiltigförklaras. Koppla bort strykjärnet från elnätet!

1. Öppna påfyllningslocket (9). 2. Fyll tanken. Fyll aldrig på över nivåmarkeringen för maximal påfyllning (12). 3. Stäng locket till vattenpåfyllningen. Tips för strykning: För att förlänga den optimala ångfunktionen, blanda kranvatten med destillerat vatten 1:1. Om kranvattnet i ditt område är mycket hårt, ska du blanda kranvattnet med destillerat vatten 1:2. Vänd dig till ditt lokala vattenbolag för information om vattnets hårdhet.

 Se de utfällbara sidostyckena Funktionen ”SensorSteam” gör att strykjärnet endast värms upp när du tar tag i handtaget, och stoppar värmen när du släpper handtaget. Denna funktion styr även den kontinuerliga ånggenereringen (se avsnitt 5.1). Medan du håller i handtaget genereras ånga automatiskt. När du släpper handtaget stoppas ånggenereringen. På detta sätt kan säkerheten ökas och energiförbrukningen reduceras. 1. Anslut strykjärnet. 2. ”SensorSteam”-lampan (3) blinkar när du inte håller i handtaget och lyser fast när du håller i handtaget. 3. Om handtaget släpps i mer än 10 sekunder stoppar det uppvärmningen automatiskt. 4. När du tar tag i handtaget igen kommer strykjärnet att värmas upp och kontinuerlig ångbildning startar på nytt. Första uppvärmningsproceduren: du behöver inte ta tag i handtaget förrän strykjärnet värms upp till inställd temperatur. När temperaturen har uppnåtts slutar lampan ”TempOK” att blinka och börjar lysa fast. Ångläget ”eco” har valts automatiskt.

3. Temperaturinställning

 Se de utfällbara sidostyckena Temperaturkontrollen (15) justerar strykplattans temperatur (13). 1. Börja stryka plaggen som kräver den lägsta stryktemperaturen. Kontrollera rekommenderad stryktemperatur på lappen med skötselråd på respektive plagg. 2. Ställ in temperaturkontrollen (15) på motsvarande läge genom att låta den matcha temperaturindexet (14) på strykjärnet. Temperatu­rinnstilling ● ●● ●●● max i-Temp Advanced* AntiShine*

Före första användningen

Lämplig för syntet silke – ull bomull linne alla sorters textilier. mörka och ömtåliga plagg. Minskar risken för blanka märken BOSCH

för strykning: Om du börjar stryka på ☞☞Tips en hög temperatur och sedan väljer en lägre kan det ta ett tag innan stryksulan har kylts ner. För att skynda på avkylningsprocessen kan du trycka på knappen för ångtillförsel (7) eller ångaktiveringsknappen (2*).

3.1 Indikator “TempOK” Medan stryksulan värms upp eller kyls ner till vald temperatur kommer “TempOK”-lamporna inuti temperaturväljaren (15) att blinka. När vald temperatur har uppnåtts kommer lamporna att sluta blinka och förbli tända.

1. Ångläget ”eco” har valts automatiskt. 2. Ånginställningen kan ändras genom att trycka på ånginställningsknappen (4). Tips för strykning: För bättre resultat, stryk de sista dragen utan ånga så att plagget torkar.

5. Strykning med ånga 3.2 Funktionen “i-Temp Advanced” * Om denna funktion har valts ställs lämplig kombination av temperatur och ånga in som passar alla material som kan strykas. Funktionen “i-Temp Advanced” förhindrar att kläder skadas på grund av att användaren väljer en olämplig temperatur. Funktionen “i-Temp Advanced” fungerar inte för textilier som inte kan strykas. Kontrollera plaggens skötselråd eller provstryk på ett ställe som inte syns. När funktionen “i-Temp Advanced” har valts tänds den blå lampan inuti temperaturväljaren.

3.3 Funktionen “AntiShine” * Om denna funktion har valts reduceras risken för blanka fläckar på plagget på grund av strykningen. När funktionen “AntiShine” har valts tänds den blå lampan inuti temperaturväljaren.

4. Ställa in ångmängden

 Se de utfällbara sidostyckena Ångkontrollen används för att justera mängden ånga som genereras vid strykningen. Ditt strykjärn har utrustats med en ångväljarknapp (4) och indikatorlampor (5) som visar ånginställningen, enligt tabellen nedan:

 Se de utfällbara sidostyckena Ånga kan genereras genom att ta tag i handtaget (1), eller genom att trycka på ångaktiveringsknappen (2*).

5.1 Kontinuerlig ångbildning 1. Ställ ångkontrollen i läget “eco” eller “max”. 2. Ta tag i handtaget (1).

5.2 Ånga på begäran * 1. Ställ in ångkontrollen i läget för att avbryta den kontinuerliga ånggenereringen medan du håller i handtaget (1). 2. Tryck på ångaktiveringsknappen (2*). Medan pumpen arbetar tänds lamporna baktill på vattentanken.

 Se de utfällbara sidostyckena Den här funktionen kan användas för att kontrollera envisa skrynklor eller för att pressa till perfekta pressveck eller plisseringar. 1. Ställ in temperaturkontrollen (15) på “max”. 2. Tryck på ångtillförselknappen (7) på handtaget några gånger i intervaller om 5 sekunder.

 Se de utfällbara sidostyckena Den här funktionen kan användas för att ta bort veck ur hängande kläder, gardiner osv. 1. Ställ in temperaturkontrollen (15) på “max”. 2. Häng klädesplagget på en galge. 3. Använd strykjärnet i en vertikal position med ett avstånd på 10 cm och tryck på knappen för ångtillförsel (7) flera gånger med pauser på minst 5 sekunder.

8. Strykning utan ånga

 Se de utfällbara sidostyckena Den här funktionen gör att man kan stryka med torrt strykjärn. 1. Ta tag i handtaget (1) och ställ ångkontrollen i läget . 2. Tryck inte på ångaktiveringsknappen (2*) medan du stryker.

 Se de utfällbara sidostyckena Om temperaturkontrollen (15) är för lågt inställd (under “••”), stängs ångan automatiskt av för att förhindra att det droppar ut vatten ur strykplattan (13).

 Se de utfällbara sidostyckena Den här funktionen används för att släta ut envisa skrynklor. Medan du stryker, ska du trycka på sprutknappen (6) så att vatten sprutas ut ur sprutmunstycket (10) på plagget. Tips för strykning: Använd inte sprutfunktionen med siden, annars kan fläckar uppstå.

11. När du använt färdigt strykjärnet

 Se de utfällbara sidostyckena

1. Koppla bort strykjärnet från eluttaget. 2. Öppna påfyllningslocket (9). * Beror på modellen

3. Håll strykjärnet med spetsen vänd nedåt och skaka det försiktigt tills vattentanken (11) är tom. 4. Stäng locket till vattenpåfyllningen. 5. Ställ strykjärnet på sidan i vertikalläge för att kylas av. 6. Linda nätkabeln (18) nära strykjärnets baksida, innan du lägger undan det för förvaring. 7. Ställ in temperaturkontrollen (15) till “●”. 8. Förvara strykjärnet i upprätt läge.

Tips för att spara energi och vatten Det går åt mest energi när man använder ångfunktionen. Följ råden nedan för att minimera energiförbrukningen: 1. Reglera ångan enligt den valda stryktemperaturen enligt anvisningarna i den här bruksanvisningen. Stryk med ånginställningen ”eco” (se avsnittet ”Ställa in ångmängden”). 2. Försök stryka plaggen medan de fortfarande är fuktiga och minska ånginställningen. Då bildas ånga från tyget, snarare än från strykjärnet. Om du torktumlar plaggen före strykning, använd programmet för ”Strykning utan ånga”. 3. Om tygerna är tillräckligt fuktiga, ska du ställa in ångan på (se avsnittet ”stryka utan ånga”).

Rengöring  Se de utfällbara sidostyckena Risk för brännskador! EE Varning! Koppla alltid ifrån apparaten från nätet

innan du utför rengörings- eller underhållsåtgärden på den. 1. Om strykjärnet bara är lätt smutsigt, ska du dra ut kontakten och låta strykplattan (13) kylas av. Torka av huset och strykplattan endast med en fuktig trasa. 2. Om tyget är syntetiskt kan det smälta på grund av för hög temperatur på stryksulan. Om detta inträffar ska du stänga av ångan och torka av resterna omedelbart med en tjock hopvikt och fuktig bomullstrasa. 3. För att hålla strykplattan (13) slät, ska du undvika kontakt med hårda metallföremål. Använd aldrig slipsvampar eller kemikalier för att rengöra strykplattan.

7. Vertikal ångstrykning

Flexibelt avkalkningssystem

 Se de utfällbara sidostyckena A Självrengöring Det självrengörande filtret mellan vattentanken och pumpen förhindrar kalk som skadar ånggenereringssystemet och garanterar en optimal ångproduktion.

B “Calc’nClean” Funktionen ”Calc’n clean” bidrar till att avlägsna kalkpartiklar från ångkammaren. Använd den här funktionen ungefär varannan vecka om vattnet i ditt område är mycket hårt. Följ proceduren som beskrivs nedan: 1 Dra ut kontakten från eluttaget och fyll vattentanken (11) med vatten. 2 Ställ temperaturväljaren (15) i läget “max” och sätt i strykjärnets elsladd. 3 Efter den nödvändiga uppvärmningsperioden slutar “TempOK”-lamporna inuti temperaturkontrollen (15) att blinkar. Dra sedan ut elsladden ur vägguttaget (mycket viktigt!). 4 Håll strykjärnet över ett tvättställ. Tryck på knappen “Calc’nClean” (16) och skaka strykjärnet tills cirka en tredjedel av tankens vattenvolym har förångats. Kokande vatten och ånga kommer ut, tillsammans med kalk eller avlagringar som kan ha funnits där. 5 Släpp knappen “Calc’nClean” och skaka försiktigt strykjärnet i några sekunder. 6 Upprepa steg 4 och 5 tre gånger tills tanken är tom. 7 Anslut strykjärnets elsladd igen och värm upp strykjärnet tills allt vatten har förångats. Tryck på knappen “Calc’nClean” några gånger till för att rengöra ventilen. 8 Dra ut elsladden ur vägguttaget och låt stryksulan (13) svalna. Torka av stryksulan med en fuktad bomullstrasa.

2. Fyll vattentanken (11) med kranvatten blandat med ett mått (25 ml) avkalkningsmedel (19*). 3. Följ sedan anvisningarna nedan i avsnitt “Calc’nClean” (steg 2 till 8). Avkalkningsmedlet kan du köpa vid vår eftermarknadservice eller i specialiserade butiker.

Namn på reservdel: TDZ1101

D “anti-calc” Patronen “anti-calc” har konstruerats för att reducera kalkavlagringar som bildas under ångstrykning, för att hjälpa till att förlänga ditt strykjärns livslängd. Men “anti-calc”-patronen kan inte ta bort all kalk som produceras naturligt med tiden.

 Se de utfällbara sidostyckena “TextileProtect” överdrag för stryksula (20*) används för att stryka ömtåliga plagg med en maximal temperatur utan att skada dem. Sulskyddet i textil finns att köpa som en tjänst efter försäljningen av strykjärnet samt i specialbutiker.

Namn på reservdel: TDZ1550

”StoreProtect” tillbehör *

”StoreProtect” tillbehör (21*) gör att strykjärnet kan ställas undan direkt och säkert, även då stryksulan är varm. Tillbehöret kan beställas från kundservice eller specialbutiker.

Namn på reservdel: TDZ1750

C “Calc’nClean” – avkalkning med avkalkningsmedel * För större kalkansamlingar rekommenderar vi att du använder avkalkningsmedlet som Bosch har tagit fram för detta ändamål. Detta ska utföras var 3:e månad. 1. Dra ut kontakten från eluttaget.

Strykjärnet värms inte.

1. Temperaturkontrollen (15) står på minsta nivå. 2. Systemet “SensorSteam” har aktiverats. Strykjärnet är inställt för standby.

1. Välj en högre position.

“SensorSteam” indikatorlampa (3) blinkar.

1. Systemet “SensorSteam” har aktiverats. Strykjärnet är inställt för standby.

1. Ta tag i handtaget (1) på strykjärnet för att starta om det.

Lampan inuti temperaturkontrollen (15) blinkar.

1. Stryksulan värms upp eller kyls av till vald temperatur.

1. Detta är normalt och lamporna slutar blinka när vald temperatur har uppnåtts.

Kläderna tenderar att fastna.

1. Temperaturen är för hög.

1. Vrid temperaturkontrollen (15) nedåt och vänta tills strykjärnet har kylts ner.

Vatten droppar ut ur strykplattan tillsammans med ånga.

1. Temperaturkontrollens (15) inställning är för låg.

1. Vrid temperaturkontrollen (15) till en högre inställning och vänta tills lamporna “TempOK” inuti temperaturkontrollen slutar blinka och lyser fast. 2. Vänta i 5 sekunder mellan varje tryckning av strålen på ångknappen.

Ångan kommer inte ut i horisontell position.

1. Ångkontrollen är inställd i läget “ ”. 2. Temperaturen är för låg. Antidroppsystemet har aktiverats.

1. Ställ ångkontrollen i läget "eco" eller “max”. 2. Ställ in en högre temperatur om tyget så tillåter.

Mycket droppar eller ånga.

1. Calc´nClean-systemet kan inte stängas korrekt.

1. Tryck på knappen ”Calc’nClean” (16) några gånger.

Pumpen fungerar inte.

1. Strykjärnet är inte i horisontellt läge.

1. Använd strykjärnet i horisontellt läge.

Det kommer ut rök när man ansluter strykjärnet för första gången.

1. Smörjning av vissa a de invändiga delarna.

1. Detta är normalt och avstannar efter några minuter.

Avlagringar kommer ut ur hålen på strykplattan.

1. Spår av kalk kommer ut ur ångkammaren.

1. Utför en rengöringscykel (se avsnittet “Calc’nClean”).

Ett pumpande ljud hörs i apparaten.

1. Vatten pumpas in i ångkammaren.

1. Detta är normalt.

2. Du har tryckt på knappen för ångtillförsel (7) flera gånger, utan att vänta i 5 sekunder mellan varje tryckning.

2. Ta tag i handtaget (1) på strykjärnet för att starta om det.

Om ovanstående råd inte löser problemet bör dukontakta ett auktoriserat tekniskt servicecenter.
