РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ TDI902836A BOSCH

Инструкци по эксплуатации

Перед первым пользованием утюгом

11. После каждого глажения

Насадка/ подкладка для глажения деликатных тканей *

* Залежно від моделі

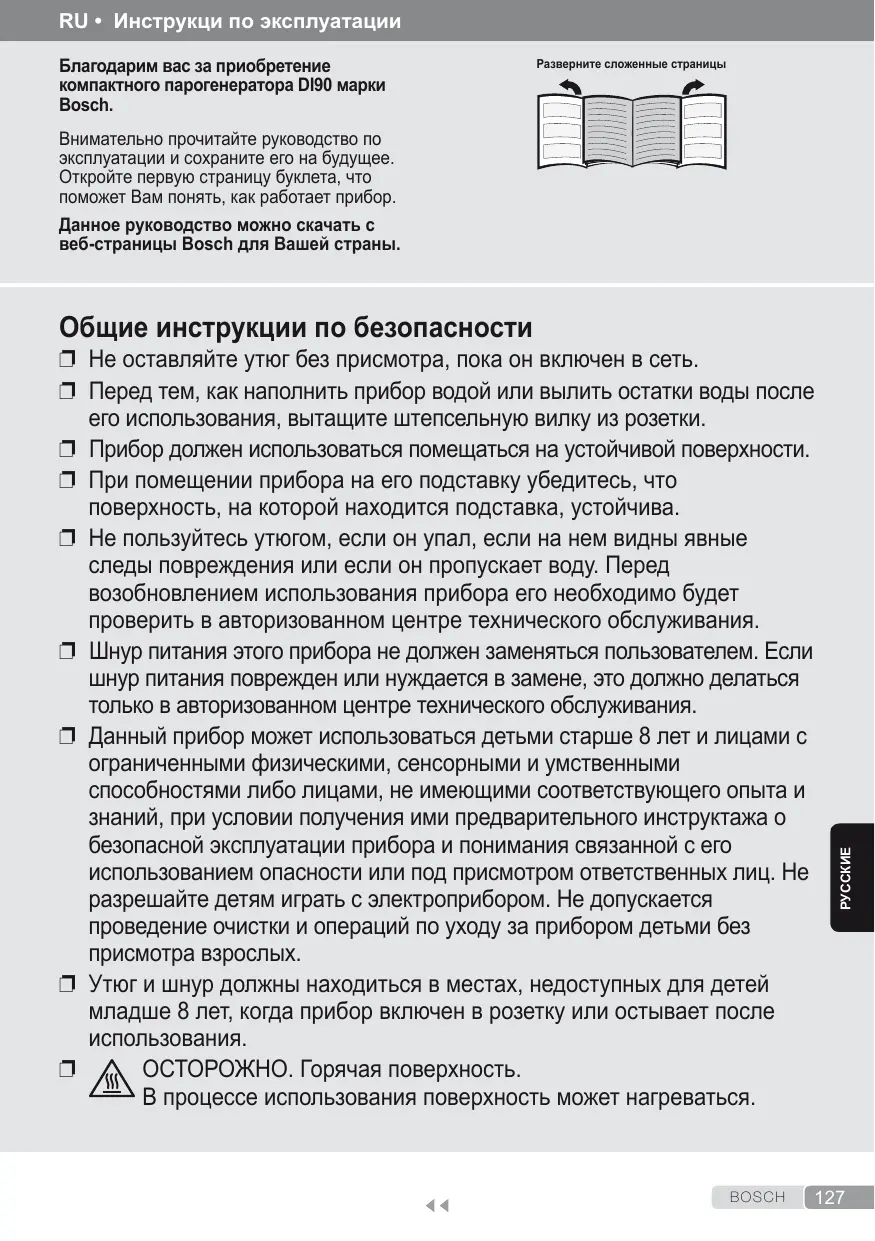

RU • Инструкци по эксплуатации Благодарим вас за приобретение компактного парогенератора DI90 марки Bosch.

Разверните сложенные страницы

Внимательно прочитайте руководство по эксплуатации и сохраните его на будущее. Откройте первую страницу буклета, что поможет Вам понять, как работает прибор. Данное руководство можно скачать с веб-страницы Bosch для Вашей страны.

❐❐ Не оставляйте утюг без присмотра, пока он включен в сеть. ❐❐ Перед тем, как наполнить прибор водой или вылить остатки воды после его использования, вытащите штепсельную вилку из розетки. ❐❐ Прибор должен использоваться помещаться на устойчивой поверхности. ❐❐ При помещении прибора на его подставку убедитесь, что поверхность, на которой находится подставка, устойчива. ❐❐ Не пользуйтесь утюгом, если он упал, если на нем видны явные следы повреждения или если он пропускает воду. Перед возобновлением использования прибора его необходимо будет проверить в авторизованном центре технического обслуживания. ❐❐ Шнур питания этого прибора не должен заменяться пользователем. Если шнур питания поврежден или нуждается в замене, это должно делаться только в авторизованном центре технического обслуживания. ❐❐ Данный прибор может использоваться детьми старше 8 лет и лицами с ограниченными физическими, сенсорными и умственными способностями либо лицами, не имеющими соответствующего опыта и знаний, при условии получения ими предварительного инструктажа о безопасной эксплуатации прибора и понимания связанной с его использованием опасности или под присмотром ответственных лиц. Не разрешайте детям играть с электроприбором. Не допускается проведение очистки и операций по уходу за прибором детьми без присмотра взрослых. ❐❐ Утюг и шнур должны находиться в местах, недоступных для детей младше 8 лет, когда прибор включен в розетку или остывает после использования. ОСТОРОЖНО. Горячая поверхность. ❐❐ В процессе использования поверхность может нагреваться.

Общие инструкции по безопасности

• Данный электроприбор предназначен для использования только в домашних условиях, поэтому не допускается его промышленное применение. • Этот прибор должен использоваться только в целях, в которых он был разработан, иными словами, только как утюг. Любая другая форма использования прибора будет считаться неправильной и, следовательно, опасной. Производитель не будет нести ответственность за любой ущерб, вызванный неправильным или ненадлежащим использованием прибора. • В процессе использования данный прибор сильно разогревается и вырабатывает пар. Существует опасность ошпаривания и получения ожогов в случае его неправильного использования. − Не прикасайтесь к подошве утюга! Удерживайте утюг за ручку. − Следите, чтобы кабель питания не свисал со стола или гладильной доски, чтобы предотвратить возможное падение прибора. − Не гладьте надетую одежду! − Никогда не распыляйте воду и не направляйте пар на людей и животных! • Не допускайте контакта кабеля питания с острыми предметами или подошвой нагретого утюга. • Никогда не ставьте горячий утюг горизонтально. Устанавливать утюг следует вертикально, на пятку. • Не касайтесь работающего прибора мокрыми руками. • Перед включением прибора в сеть убедитесь, что напряжение в сети соответствует значению, указанному на табличке с техническими характеристиками прибора. • Этот прибор должен включаться в заземленную розетку. При использовании удлинителя убедитесь, что он снабжен биполярной розеткой 16 A с заземлением. • Во избежание временного падения напряжения или мерцания осветительных приборов при неблагоприятных условиях работы сети, рекомендуется подключать

утюг к электросети с максимальным сопротивлением 0.12 Ω. При необходимости пользователь может получить информацию о сопротивлении в точке соединения, обратившись в энергоснабжающую компанию. При определенных погодных условиях возможны незначительные перебои в работе данного прибора. Прибор никогда не должен помещаться под водопроводный кран для его наполнения водой. При подозрении на неисправность сразу отключите прибор от сети. Также всегда отключайте его от сети после каждого использования. Вилка прибора не должна выдергиваться из розетки рывком шнура питания. Никогда не погружайте утюг или паровой резервуар в воду или любую иную жидкость. Не оставляйте прибор под воздействием погодных условий (дождя, солнечных лучей, мороза и т. д.). Во время выпуска пара внутри утюга раздается звук работы насоса. Это нормально и свидетельствует о закачивании воды в камеру парообразования.

Упаковка наших товаров оптимально продумана. Она в основном состоит из материалов, подлежащих повторной переработке, которые можно сдать в местную службу сбора отходов. Информацию о том, как поступить с отработавшим электроприбором, Вы можете получить в местных органах администрации. Данный прибор маркирован в соответствии с Директивой 2012/19/ЕС об отработавших электрических и электронных приборах (об отходах электрического и электронного оборудования — WEEE). В ней определены основные правила сбора и утилизации отработавших электрических и электронных приборов на всей территории ЕС.

1. Ручка с контактным датчиком 2. Кнопка подачи пара* 3. Световой индикатор «SensorSteam» (бесцветный) 4. Кнопка выбора режима подачи пара (SET) 5. Световые индикаторы режима подачи пара: зеленый = eco, красный = max 6. Кнопка распыления воды 7. Кнопка парового удара 8. Отверстие для воды 9. Крышка заливного отверстия 10. Распылительная форсунка 11. Емкость для воды 12. Отметка максимального уровня наполнения 13. Подошва утюга 14. Указатель температуры 15. Терморегулятор с индикатором TempOK 16. Кнопка Calc’nClean 17. Индикаторы работы насоса 18. Шнур питания 19. Жидкость для удаления накипи* 20. Насадка для деликатных тканей TextileProtect* 21. Дополнительная принадлежность StoreProtect*

Перед первым пользованием утюгом 1. Снимите с подошвы утюга (13) этикетки и защитную упаковку. 2. При необходимости осторожно вытрите подошву утюга (13) сухой хлопчатобумажной тканью, сложенной в несколько слоев. При первом включении новый утюг может издавать специфический запах и из него может выходить небольшое количество дыма. Через несколько минут это пройдет. Советы по глажению: При первом использовании функции подачи пара не направляйте пар на белье, потому что в системе подачи пара может оставаться грязь. Удерживая утюг горизонтально, несколько раз нажмите на кнопку парового удара (7). Из подошвы утюга (13) должны выйти возможные загрязнения.

* В зависимости от модели

Пользование утюгом 1. Наполнение емкости для воды

 См. сложенные страницы

Данный прибор предназначен для использования обычной воды из крана. • Добавление других жидкостей (если они не рекомендованы компанией Bosch), например отдушек, приведет к повреждению прибора. • Не используйте водяной конденсат из сушильных барабанов, систем кондиционирования воздуха и других подобных устройств. Любое повреждение, вызванное использованием указанных выше средств, приводит к прекращению действия гарантии. Выньте штепсельную вилку из розетки! 1. Откройте крышку заливного отверстия (9). 2. Наполните емкость. Никогда не наливайте воду выше отметки максимального уровня наполнения (12). 3. Закройте крышку емкости для воды. Советы по глажению: Чтобы обеспечить длительную и эффективную работу системы подачи пара, смешивайте воду из крана с дистиллированной водой в соотношении 1:1. Если вода из крана в вашем районе очень жесткая, смешивайте ее с дистиллированной водой в соотношении 1:2. Узнать жесткость воды можно у местной водоснабжающей компании.

 См. сложенные страницы Благодаря функции «SensorSteam» процесс нагревания утюга начинается только в том случае, когда Вы беретесь за ручку, и останавливается, когда Вы ее отпускаете. Данная функция также контролирует непрерывное генерирование пара (см. раздел 5.1). Пока Вы удерживаете ручку, утюг автоматически генерирует пар. Когда Вы отпускаете ручку, генерирование пара прекращается. BOSCH

Это повышает безопасность данного прибора и способствует экономии электроэнергии. 1. Подключите штепсельную вилку утюга к розетке. 2. Когда Вы не прикасаетесь к ручке утюга, световой индикатор «SensorSteam» (3) мигает. Когда же Вы беретесь за ручку, он начнет светиться постоянным светом. 3. Если отпустить ручку более чем на 10 секунд, нагревание утюга автоматически остановится. 4. Когда Вы опять возьметесь за ручку, процесс нагревания утюга и непрерывного генерирования пара снова начнется. Начальное нагревание: нет необходимости браться за ручку, пока утюг не нагреется до заданной температуры. После достижения нужной температуры индикатор «TempOK» перестает мигать и начинает светиться постоянным светом. Режим подачи пара «eco» выбран автоматически.

3. Регулирование температуры

 См. сложенные страницы

Для регулирования температуры подошвы утюга (13) используется терморегулятор (15). 1. Начинайте глажение с белья, которое требует минимального температурного режима глажения. Рекомендуемую температуру глажения можно посмотреть на ярлыке изделия. 2. Установите терморегулятор (15) на соответствующую отметку указателя температуры (14) на утюге. Температурный режим ● ●● ●●● max i-Temp Advanced* AntiShine*

Ткани, которые можно гладить синтетика шелк и шерсть хлопок лен ткани любого типа. темных и деликатных тканей. Cокращает вероятность появления блестящих следов от утюга.

по глажению: Если вы гладите ☞☞Советы при высокой температуре, а затем задаете более низкую температуру, для остывания

утюга требуется некоторое время. Для ускорения остывания подошвы утюга можно нажать кнопку парового удара (7) или кнопку подачи пара (2*).

3.1 Индикатор «TempOK» Во время нагревания или остывания подошвы утюга до заданной температуры индикатор TempOK терморегулятора (15) мигает. Когда утюг достигает заданной температуры, индикатор перестает мигать и загорается постоянным светом.

3.2 Функция «i-Temp Advanced»* При выборе этой функции автоматически устанавливается оптимальная комбинация температуры и парообразования для всех типов тканей, которые можно гладить. Функция «i-Temp Advanced» позволяет избежать повреждения одежды из-за неверно выбранной температуры. Функцию «i-Temp Advanced» нельзя использовать с тканями, которые гладить нельзя. Обратитесь к рекомендациям, приведенным на ярлыке одежды, или попробуйте прогладить невидимый при носке участок одежды. При выборе функции «i-Temp Advanced» загорается синий индикатор регулятора температуры.

3.3 Функция «AntiShine» * При выборе этой функции снижается вероятность появления блестящих следов на одежде. При выборе функции AntiShine загорается синий индикатор регулятора температуры.

4. Регулирование количества пара

 См. сложенные страницы

Регулятор пара используется для регулировки количества генерируемого пара во время глажения. На утюге имеется кнопка выбора режима подачи пара (4) и световые индикаторы (5), которые указывают на режим подачи пара в соответствии со следующей таблицей. * В зависимости от модели

Режим подачи пара Световые

Зеленый Красный Не светятся 1. Режим подачи пара «eco» выбран автоматически. 2. Режим подачи пара можно изменить нажатием кнопки выбора режима подачи пара (4). Советы по глажению: для получения оптимального результата перед окончанием глажения отключите пар и несколько раз проведите по ткани утюгом без увлажнения, чтобы хорошо высушить ее.

7. Вертикальное глажение с паром

 См. сложенные страницы

Данная функция может использоваться для удаления складок с висящей одежды, штор и др. 1. Установите терморегулятор (15) на отметку max. 2. Повесьте одежду на плечики. 3. Используйте утюг в вертикальном положении на расстоянии 10 см от ткани, многократно нажимая кнопку парового удара (7) с перерывами не менее 5 секунд.

8. Глажение без пара

 См. сложенные страницы  См. сложенные страницы Пар генерируется, если взяться за ручку (1) или нажать на кнопку подачи пара (2*).

5.1 Непрерывное генерирование пара 1. Установите регулятор пара на отметку eco или max. 2. Возьмитесь за ручку (1).

5.2 Пар по требованию * 1 Установите регулятор пара в положение , чтобы отключить непрерывное генерирование пара при удерживании ручки (1). 2. Нажмите кнопку подачи пара (2*). Во время работы насоса загорается индикатор на задней части емкости для воды.

 См. сложенные страницы Данная функция может использоваться для устранения неподдающихся разглаживанию складок и заглаживания стрелок и плиссе. 1. Установите терморегулятор (15) на отметку max. 2. Несколько раз нажмите на кнопку парового удара (7) на ручке с интервалом в 5 секунд.

* В зависимости от модели

Этот режим позволяет использовать утюг для сухого глажения. 1. Возьмитесь за ручку (1) и установите регулятор пара на отметку . 2. Во время глажения не нажимайте на кнопку подачи пара (2*).

9. Противокапельная система

 См. сложенные страницы Если терморегулятор (15) установлен на низкую отметку (менее ••), подача пара автоматически отключается, чтобы предотвратить просачивание воды из подошвы утюга (13).

 См. сложенные страницы Данная функция может использоваться для устранения неподдающихся разглаживанию складок. Во время глажения нажмите на кнопку распыления воды (6) и вода из распылительной форсунки (10) брызнет на одежду. Советы по глажению: Не используйте функцию распыления воды на шелковой ткани, иначе на ней могут остаться пятна.

11. После каждого глажения

 См. сложенные страницы 1. Выньте штепсельную вилку утюга из розетки. 2. Откройте крышку заливного отверстия (9). 3. Поверните утюг носиком вниз и слегка потрясите его, пока емкость для воды (11) не опорожнится. 4. Закройте крышку емкости для воды. 5. Поставьте утюг в вертикальное положение для охлаждения. 6. Перед хранением неплотно намотайте шнур питания (18) на нижнюю часть утюга. 7. Установите терморегулятор (15) на отметку «●». 8. Храните утюг в вертикальном положении.

Советы по экономии энергии и воды

Больше всего энергии расходуется на выработку пара. Чтобы сократить потребление энергии, придерживайтесь следующих рекомендаций: 1. Регулируйте подачу пара в соответствии с выбранным температурным режимом глажения, следуя инструкциям данного руководства. Гладьте в режиме подачи пара eco (см. раздел «Регулирование количества пара»). 2. Если ткань синтетическая, она может расплавиться под воздействием высокой температуры подошвы утюга, в таком случае отключите подачу пара и сразу же счистите налипший материал с помощью влажной хлопчатобумажной ткани, сложенной в несколько слоев. 3. Если ткань достаточно влажная, отключите подачу пара (см. раздел «Глажение без пара»).

Очистка  См. сложенные страницы Существует опасность EE Внимание! ожогов!

Перед проведением любых работ по очистке или техническому обслуживанию всегда вынимайте штепсельную вилку прибора из розетки. 1. Если утюг слегка загрязнился, вытяните вилку из розетки и дайте подошве утюга (13) остыть. Протрите корпус и подошву утюга влажной тканью. 2. Если синтетическая ткань расплавилась под воздействием слишком высокой температуры подошвы утюга, отключите подачу пара и сразу же счистите налипший материал с помощью сухой хлопчатобумажной ткани, сложенной в несколько слоев. 3. Для сохранения гладкости подошвы утюга следует избегать ее резкого контакта с металлическими предметами. Ни в коем случае не используйте для очистки подошвы утюга жесткие губки для мытья посуды и химические вещества.

Многофункциональная система удаления накипи

 См. сложенные страницы A Функция «self-clean» Фильтр самоочистки между емкостью для воды и насосом предотвращает скопление накипи в системе генерирования пара и обеспечивает оптимальное генерирование пара.

B Функция «Calc’nClean» Функция «Calc’nClean» помогает удалить мелкие частицы накипи из камеры парообразования. Если вода в вашем регионе очень жесткая, то эту функцию следует использовать приблизительно раз в две недели. Следуйте описанной ниже процедуре: 1 Отключите утюг от электросети и наполните емкость для воды (11). 2 Установите регулятор температуры (15) на отметку max и подключите утюг к электросети. * В зависимости от модели

C Функция «Calc’nClean» с жидкостью для удаления накипи Для качественного удаления накипи рекомендуется использовать жидкость для удаления накипи (19*), специально разработанную компанией Bosch. Данную процедуру необходимо выполнять каждые 3 месяца. 1. Отключите утюг от электросети. 2. Заполните емкость для воды водой из крана, смешанной с необходимым количеством (25 мл) жидкости для удаления накипи. 3. Затем выполните действия, описанные в разделе «Calc’nClean» (2-8 пункт). Жидкость для удаления накипи можно приобрести в отделе послепродажного обслуживания или в специализированных магазинах.

D Функция «anti-calc» Картридж «anti-calc» предназначен для снижения образования накипи при глажении с паром, что помогает продлить срок службы утюга. Тем не менее картридж «anti-calc» не может устранить всю накипь, естественно образующуюся со временем.

Защитная текстильная подошва *

 См. сложенные страницы Насадка для утюга TextileProtect (20*) используется для глажения с паром одежды из деликатных тканей без повреждения даже при максимальной температуре. Защитную текстильную подошву можно приобрести в службе постпродаж или в специализированных магазинах.

Наименование принадлежности: TDZ1550

Дополнительная принадлежность StoreProtect *

Дополнительная принадлежность насадка StoreProtect (21*) позволяет безопасно хранить утюг, даже если подошва утюга еще не остыла. Дополнительную принадлежность можно приобрести в сервисном центре или в специализированных магазинах.

Наименование принадлежности: TDZ1750

3 После завершения периода нагревания индикатор TempOK регулятора температуры (15) перестает мигать. После этого отключите утюг от электросети (это очень важно!). 4 Поднимите утюг над раковиной. Нажмите кнопку «Calc’nClean» (16) и потрясите утюг до тех пор, пока не испарится около трети объема воды из емкости. Из подошвы польется кипяток и начнет выходить пар, удаляя имеющиеся частички накипи и отложений. 5 Отпустите кнопку «Calc’nClean» (16) и осторожно потрясите утюг в течение нескольких секунд. 6 Повторите действия, описанные в пунктах 4 и 5, трижды, пока емкость для воды не опорожнится. 7 Затем включите утюг в сеть и снова нагрейте его до полного испарения оставшейся воды. Нажмите на кнопку «Calc’nClean» еще несколько раз, чтобы очистить клапан. 8 Отключите утюг от электросети и дайте подошве (19*) остыть. Протрите подошву влажной хлопчатобумажной тканью (не используйте другие материалы).

Наименование принадлежности: TDZ1101

* В зависимости от модели

Инструкции по устранению мелких неисправностей Проблема

Утюг не нагревается.

1. Терморегулятор (15) установлен на минимальную отметку. 2. Активирована система SensorSteam. Утюг переключился в режим ожидания.

1. Установите терморегулятор на более высокую отметку.

Мигает световой индикатор SensorSteam (3).

1. Активирована система SensorSteam. Утюг перешел в режим ожидания.

1. Возьмитесь за ручку (1) утюга для его включения.

Индикаторы терморегулятора (15) мигают.

1. Утюг нагревается или остывает до заданной температуры.

1. Это нормальное явление, после достижения заданной температуры индикаторы перестанут мигать.

1. Слишком высокая температура.

1. Установите терморегулятор (15) на меньшую отметку и подождите, пока утюг охладится.

Вместе с паром из подошвы утюга просачивается вода.

1. Терморегулятор (15) установлен на слишком низкую отметку.

1. Установите терморегулятор (15) на более высокую отметку и дождитесь, пока индикатор TempOK терморегулятора перестанет мигать и загорится постоянным светом. 2. Ждите 5 секунд между нажатиями на кнопку парового удара.

2. Вы несколько раз нажали на кнопку парового удара (7), не подождав 5 секунд между нажатиями.

2. Возьмитесь за ручку (1) утюга для его включения.

Пар не выходит в горизонтальном положении.

1. Регулятор пара установлен на отметку . 2. Слишком низкая температура. Активирована противокапельная система.

1. Установите регулятор пара на отметку eco или max. 2. Установите более высокую температуру, если она подходит для ткани.

Чрезмерное просачивание воды или парообразование.

1. Система Calc´nClean закрыта не полностью.

1. Несколько раз нажмите кнопку Calc’nClean (16).

1. Утюг находится не в горизонтальном положении.

1. Используйте утюг в горизонтальном положении.

При первом включении из утюга выходит дым.

1. Испаряется смазка некоторых внутренних деталей.

1. Это нормальное явление, через несколько минут оно прекратится.

Из отверстий в подошве утюга выходит накипь.

1. Из камеры парообразования выходит накипь.

1. Выполните цикл очистки (см. раздел «Функция “Calc’nClean”).

Из утюга доносится звук работы насоса.

1. Вода накачивается в камеру парообразования.

Если это не помогает, обращайтесь в авторизованный центр техническог о обслуживания.

* В зависимости от модели
