KÄYTTÖOHJE TDI902836A BOSCH

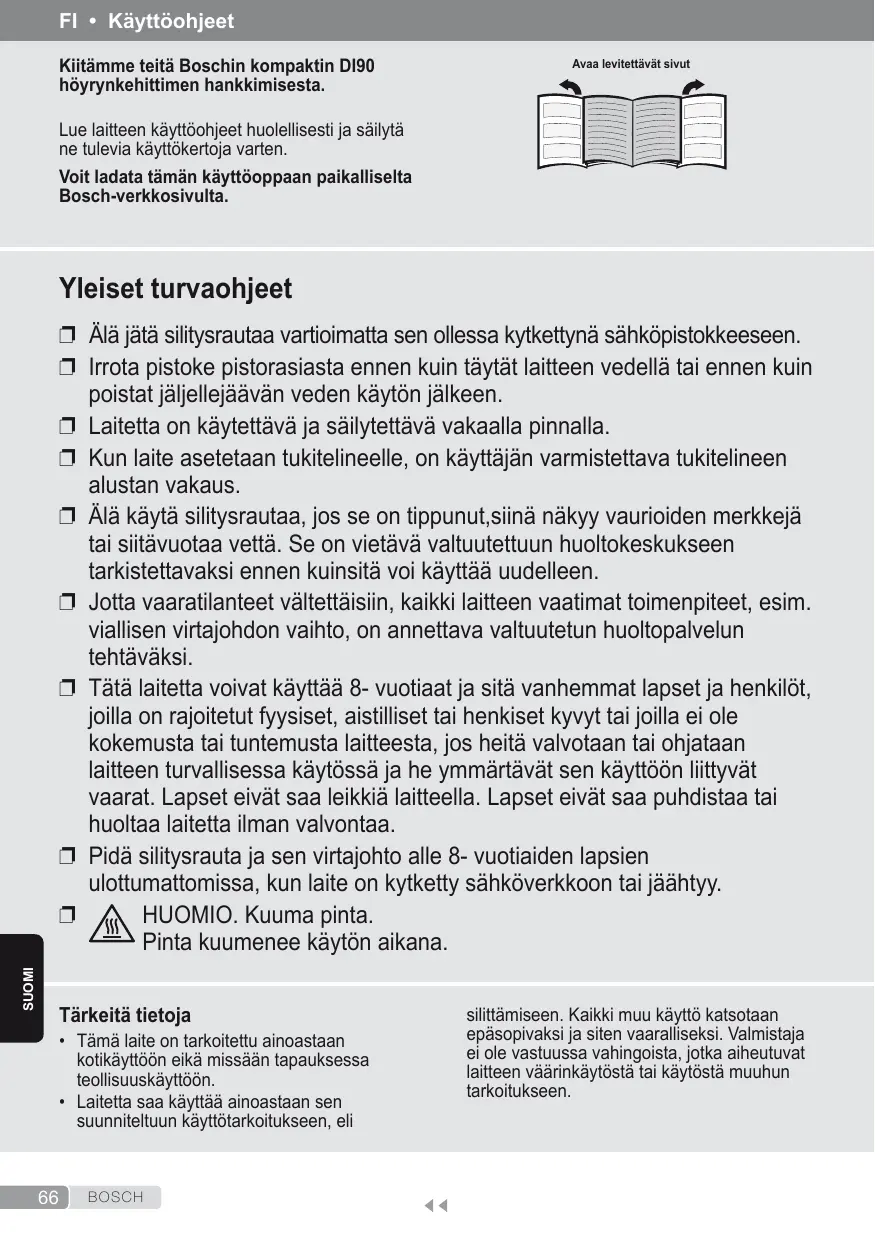

FI • Käyttöohjeet Kiitämme teitä Boschin kompaktin DI90 höyrynkehittimen hankkimisesta.

Avaa levitettävät sivut

Lue laitteen käyttöohjeet huolellisesti ja säilytä ne tulevia käyttökertoja varten. Voit ladata tämän käyttöoppaan paikalliselta Bosch-verkkosivulta.

❐❐ Älä jätä silitysrautaa vartioimatta sen ollessa kytkettynä sähköpistokkeeseen. ❐❐ Irrota pistoke pistorasiasta ennen kuin täytät laitteen vedellä tai ennen kuin poistat jäljellejäävän veden käytön jälkeen. ❐❐ Laitetta on käytettävä ja säilytettävä vakaalla pinnalla. ❐❐ Kun laite asetetaan tukitelineelle, on käyttäjän varmistettava tukitelineen alustan vakaus. ❐❐ Älä käytä silitysrautaa, jos se on tippunut,siinä näkyy vaurioiden merkkejä tai siitävuotaa vettä. Se on vietävä valtuutettuun huoltokeskukseen tarkistettavaksi ennen kuinsitä voi käyttää uudelleen. ❐❐ Jotta vaaratilanteet vältettäisiin, kaikki laitteen vaatimat toimenpiteet, esim. viallisen virtajohdon vaihto, on annettava valtuutetun huoltopalvelun tehtäväksi. ❐❐ Tätä laitetta voivat käyttää 8- vuotiaat ja sitä vanhemmat lapset ja henkilöt, joilla on rajoitetut fyysiset, aistilliset tai henkiset kyvyt tai joilla ei ole kokemusta tai tuntemusta laitteesta, jos heitä valvotaan tai ohjataan laitteen turvallisessa käytössä ja he ymmärtävät sen käyttöön liittyvät vaarat. Lapset eivät saa leikkiä laitteella. Lapset eivät saa puhdistaa tai huoltaa laitetta ilman valvontaa. ❐❐ Pidä silitysrauta ja sen virtajohto alle 8- vuotiaiden lapsien ulottumattomissa, kun laite on kytketty sähköverkkoon tai jäähtyy. ❐❐ HUOMIO. Kuuma pinta. Pinta kuumenee käytön aikana. Tärkeitä tietoja

• Tämä laite on tarkoitettu ainoastaan kotikäyttöön eikä missään tapauksessa teollisuuskäyttöön. • Laitetta saa käyttää ainoastaan sen suunniteltuun käyttötarkoitukseen, eli

silittämiseen. Kaikki muu käyttö katsotaan epäsopivaksi ja siten vaaralliseksi. Valmistaja ei ole vastuussa vahingoista, jotka aiheutuvat laitteen väärinkäytöstä tai käytöstä muuhun tarkoitukseen.

• Laite kuumenee ja tuottaa höyryä käytön aikana, ne voivat aiheuttaa palovammoja, mikäli laitetta käytetään väärin. − Älä kosketa silityspohjaan! Pitele silitysrautaa sen kahvasta kiinni pitäen. − Älä jätä virtajohtoa roikkumaan pöydän tai silityslaudan reunan yli, jotta laite ei voi pudota. − Älä silitä vaatteita, kun ne ovat ylläsi! − Älä koskaan suihkuta tai suuntaa höyryä henkilöitä tai eläimiä kohti! • Älä anna virtajohdon koskea teräviin reunoihin tai silityspohjaan sen ollessa kuuma. • Älä koskaan jätä silitysrautaa vaaka-asentoon silityspohjan ollessa kuuma. Jätä silitysrauta pystyasentoon. • Älä koske laitteeseen märillä käsillä sen ollessa toiminnassa. • Ennen laitteen kytkemistä sähköverkkoon on tarkistettava, että jännite vastaa tyyppikilvessäolevaa jännitettä. • Laite on kytkettävä maadoitettuun pistorasiaan. Jatkojohtoa käytettäessä tulee varmistaa, että siinä on 16A kaksinapainen pistoke maadoituksella. • Jotta ilmiöt, kuten sysäysjännitteen laskut tai sytytyksen vaihtelut, vältettäisiin virransyötön epäsuotuisien olosuhteiden aikana, silitysrauta on suositeltavaa liittää virransyöttöjärjestelmään, jonka maksimiimpedanssi on 0.12Ω.Käyttäjä voi tarvittaessa pyytää julkiselta energiayhtiöltä liitoskohdan impedanssin.

• Erityisissä ympäristöolosuhteissa voi esiintyä pientä epävakautta. • Laitetta ei saa ikinä laittaa hanan alle vedentäyttämistä varten. • Irrota laite verkkovirtalähteestä jokaisen käyttökerran jälkeen tai aina kun sen epäillään olevan vioittunut. • Pistoketta ei saa irrottaa pistorasiastavetämällä johdosta. • Älä ikinä upota silitysrautaa tai höyrysäiliötäveteen tai muihin nesteisiin. • Älä jätä laitetta alttiiksi ilmastollisille tekijöille(sade, aurinko, pakkanen jne.). • Höyryn vapautuksen aikana silitysraudasta kuuluu pumppausääniä. Tämä on normaalia ja merkitsee, että höyryä pumpataan höyrykammioon.

Tips til bortskaffelse af et kasseret apparat

Lähempiä tietoja keräyspisteistä saat myyjäliikkeestä ja kunnan tai kaupungin virastosta, jätehuoltoasioista vastaavilta henkilöiltä. Tässä laitteessa on Euroopan direktiivin 2012/19/EU mukaiset merkinnät koskien käytettyjä sähkö- ja elektronisia laitteita (sähkö- ja elektroniikkaromu WEEE). Direktiivi määrittää käytettyjen laitteiden rakenteet palautusta ja kierrätystä varten koko EU-alueella.

11. Vesisäiliö 12. Tasomerkintä maksimitäyttöä varten 13. Silityspohja 14. Lämpötila-asteikko 15. Lämpötilansäädin “TempOK”-merkkivalolla 16. “Calc’nClean”-painike 17. “Pumppu päällä” -merkkivalot 18. Virtajohto 19. Kalkinpoistoaine* 20. Silityspohjan “TextileProtect”-suojus* 21. “StoreProtect”-lisävaruste/suoja*

1. Kahva kosketusanturilla 2. Höyrytyspainike* 3. “SensorSteam”-merkkivalo. (kirkas valo) 4. Höyrytysasetuksen valintapainike (SET) 5. Höyrytysasetuksen merkkivalot vihreä = eco punainen = max 6. Suihkepainike 7. Pikahöyrytyspainike 8. Vedentäyttöaukko 9. Täyttöaukon kansi 10. Suihkeen suutin

Ennen ensimmäistä käyttökertaa 1. Poista merkit ja suojakalvot silityspohjasta (13). 2. Kun kytket silitysraudan päälle ensimmäisen kerran, uudesta silitysraudasta voi tulla hajuja ja hiukan savua sekä hiukkasia; tämä kuitenkin loppuu muutaman minuutin sisällä. Puhdista tarvittaessa silityspohja huolellisesti kuivalla monikerroksisella puuvillakankaalla. Vinkkejä silittämiseen: Kun käytät höyrytystoimintoa ensimmäisen kerran, älä käytä sitä pyykkiin, sillä höyrytysyksikössä voi olla edelleen likaa. Pidä silitysrautaa vaakasuorassa ja paina toistuvasti pikahöyrytyspainiketta (7). Mahdolliset jäämät tulee pois silityspohjasta (13).

Käyttö 1. Vesisäiliön täyttäminen

 Katso käytettävät puolet Tämä laite on tarkoitettu käytettäväksi normaalilla hanavedellä. • Muiden aineiden, kuten hajusteen, lisääminen (ellei Bosch sitä suosittele) aiheuttaa laitteeseen vaurioita. • Älä käytä kuivausrumpujen, ilmastointilaitteiden tai vastaavien laitteiden lauhdevettä. Edellä mainittujen tuotteiden käyttö mitätöi takuun. Irrota silitysrauta sähköverkosta!

1. Avaa täyttöaukon kansi (9). 2. Täytä säiliö. Älä koskaan täytä säiliötä maksimitason (12) yli. 3. Sulje vedensyöttöaukon kansi. Vinkkejä silittämiseen: Sekoita hanavettä tislattuun veteen suhteessa 1:1 höyrytystoiminnon tehon optimoimiseksi. Jos alueesi hanavesi on erittäin kovaa, sekoita hanavettä tislattuun veteen suhteessa 1:2. Kysy lisätietoa vedenkovuudesta paikalliselta vesilaitokselta.

 Katso käytettävät puolet “SensorSteam”-toiminnon ansiosta silitysrauta kuumenee ainoastaan silloin, kun kahvasta pidetään kiinni. Tämä toiminto säätää myös jatkuvaa höyrytystä (ks. osio 5.1). Kun kahvaan tartutaan, silitysrauta tuottaa höyryä automaattisesti. Kun kahvasta päästetään irti, höyryn tuotto lakkaa. Se sammuttaa kuumennustoiminnon, kun kahvasta päästetään irti. Se parantaa täten silitysraudan turvallisuutta ja säästää energiaa. 1. Kytke silitysrauta sähköverkkoon. 2. “SensorSteam”-merkkivalo (3) vilkkuu, kun kahvasta ei pidetä kiinni. Merkkivalo palaa vakiona, kun kahvasta pidetään kiinni. 3. Jos silitysraudan kahvasta päästetään irti yli 10 sekunnin ajaksi, silitysraudan kuumennustoiminto sammuu automaattisesti. 4. Kun kahvaan tartutaan uudelleen, silitysraudan kuumeneminen ja jatkuva höyrytys käynnistyvät uudelleen. Alustava kuumeneminen: kahvaan ei tarvitse tarttua ennen kuin silitysrauta on kuumentunut asetettuun lämpötilaan. Kun kyseinen lämpötila on saavutettu, “TempOK”-merkkivalo lakkaa vilkkumasta ja jää palamaan vakiona. “eco”-höyrytystila on valittu automaattisesti.

3. Lämpötilan säätäminen

 Katso käytettävät puolet Lämpötilansäädin (15) säätää silityspohjan (13) lämpötilaa. 1. Aloita silitys kankaista, jotka vaativat pienimmän silityslämpötilan. Tarkista suositeltava silityslämpötila vaatekappaleen merkistä. 2. Aseta lämpötilansäädin (15) vastaavaan asentoon kohdistamalla se silitysraudan lämpötila-asteikkoon (14).

Lämpötila-asetus ● ●● ●●● max i-Temp Advanced* AntiShine*

Soveltuva keinokuidut silkki – villa puuvilla pellava kaikki tekstiilit tummien ja arkalaatusiten tekstiilien. Vähentää kiiltävien jälkien muodostumisvaara

silittämiseen: ja valitset sitten ☞☞Vinkkejä alhaisemman lämpötilan, silityspohjan

jäähtymiseen voi mennä jonkin aikaa. Jäähdytysprosessin nopeuttamiseksi voit painaa höyrytyspainiketta (7) tai höyrytoiminnon käynnistyspainiketta (2*).

3.1 “TempOK”-merkkivalo Lämpötilansäätimen (15) sisällä olevat “TempOK”-merkkivalot vilkkuvat, kun silityspohja kuumenee tai jäähtyy valittuun lämpötilaan. Kun valittu lämpötila saavutetaan, vilkkuminen loppuu ja valot jäävät palamaan pysyvästi.

4. Höyrytystehon asettaminen

 Katso käytettävät puolet Höyrytysteho säädetään höyrysäätimellä silityksen aikana. Silitysraudassa on höyrytysasetuksen valintapainike (4) ja merkkivalot (5), jotka osoittavat höyrytysasetuksen alla olevan taulukon mukaisesti: Höyrynsäätö

1. “eco”-höyrytystila on valittu automaattisesti. 2. Höyrytysasetusta voidaan muuttaa painamalla höyrytysasetuksen valintapainiketta (4). Vinkkejä silittämiseen: Viimeiset kerrat on suositeltavaa silittää ilman höyryä kuivaan tekstiiliin parhaiden tuloksien saavuttamiseksi.

5. Silittäminen höyryllä Jos tämä toiminto on valittu, kaikkiin silitettäviin tekstiileihin sopiva lämpötilan ja höyryn yhdistelmä asetetaan. “i-Temp Advanced”-toiminto estää tekstiilien vahingoittumisen virheellisen lämpötilaasetuksen vuoksi. “i-Temp Advanced”-toiminto ei koske tekstiilejä, joita ei saa silittää. Tarkista tekstiilin hoito-ohjemerkintä tai kokeile silittää normaalisti piilossa olevaan tekstiilin osaan. Kun “i-Temp Advanced”-toiminto on valittu, lämpötilan valitsimen sisällä oleva sininen valo syttyy.

3.3 “AntiShine” -toiminto *

 Katso käytettävät puolet Höyryä voidaan tuottaa tarttumalla kahvaan (1), tai painamalla höyrytyspainiketta (2*).

5.1 Jatkuva höyrytys 1. Aseta höyrynsäädin asentoon “eco” tai “max”. 2. Tartu kahvaan (1).

5.2 Höyrytys vaadittaessa * 1. Aseta höyrysäädin asentoon peruuttaaksesi jatkuvan höyrytystoiminnon ja pidä samalla kahvasta (1). 2. Paina höyrytoiminnon käynnistyspainiketta (2*). Vesisäiliön takana olevat merkkivalot syttyvät, kun pumppu toimii.

3.2 “i-Temp Advanced” -toiminto *

Jos tämä toiminto on valittu, kirkkaiden jälkien muodostumisriski tekstiileihin on pienempi. Kun “AntiShine”-toiminto on valittu, lämpötilan valitsimen sisällä oleva sininen valo syttyy.

 Katso käytettävät puolet Tämän toiminnon avulla voidaan poistaa vaikeita ryppyjä tai painaa laskoksia. 1. Aseta lämpötilansäädin (15) asentoon “max”. 2. Paina kahvan pikahöyrytyspainiketta (7) toistuvasti 5 sekunnin välein.

 Katso käytettävät puolet Tämän toiminnon avulla voidaan poistaa ryppyjä riippuvista vaatteista, verhoista, jne. 1. Aseta lämpötilansäädin (15) asentoon “max”. 2. Ripusta vaate vaatepuulle. 3. Käytä silitysrautaa pystyasennossa 10 cm etäisyydeltä ja paina höyrytyspainiketta (7) toistuvasti jättäen painalluksien väliin vähintään 5 sekuntia.

8. Silittäminen ilman höyryä

 Katso käytettävät puolet Tämän asetuksen avulla voit silittää silitysraudalla ilman höyryä. 1. Tartu kahvaan (1) ja aseta höyrysäädin asetukseen . 2. Älä paina silittämisen aikana höyrytyspainiketta (2*).

 Katso käytettävät puolet

suomI Jos lämpötilansäädin (15) on asetettu liian matalaan asetukseen (alle “••”), höyrytystoiminto kytkeytyy automaattisesti pois päältä, jotta vettä ei tippuisi silityspohjasta (13).

 Katso käytettävät puolet Suihkeen avulla voidaan poistaa vaikeita ryppyjä. Paina silittämisen aikana suihkepainiketta (6) ja suihkeen suuttimesta (10) suihkuaa vettä kankaaseen.

silittämiseen: Älä käytä ☞☞Vinkkejä suihketoimintoa silkkiin, sillä se voi aiheuttaa siihen läikkiä.

11. Aina silittämisen jälkeen

 Katso käytettävät puolet 1. Irrota silitysrauta sähköverkosta. 2. Avaa täyttöaukon kansi (9). 3. Pidä silitysrautaa pää alaspäin ja ravista sitä kevyesti, kunnes vesisäiliö (11) on tyhjä. 4. Sulje vedensyöttöaukon kansi. 5. Aseta silitysrauta sivuun jäähtymään pystyasentoon. 6. Kierrä virtajohto (18) löysästi silitysraudan kannan ympärille ennen sen asettamista säilöön. 7. Aseta lämpötilansäädin (15) asentoon “●”. 8. Säilytä silitysrautaa pystyasennossa.

Ohjeita energian säästämiseen Suurin osa energiasta kuluu höyryn tuotantoon. Minimoi käytetty energiamäärä noudattamalla alla olevia ohjeita: 1. Säädä höyrymäärä valitun silityslämpötilan mukaan noudattaen tämän käyttöoppaan ohjeita. Silitä “eco” -höyrytysasetuksella (katso osio “Höyrytystehon asettaminen”). 2. Pyri silittämään tekstiilit niiden ollessa edelleen kosteita matalamman höyrytysasetuksen käyttämiseksi. Tällöin vaatekappaleet tuottavat höyryn silitysraudan sijaan. Jos kuivaat vaatekappaleet kuivurissa ennen niiden silitystä, aseta kuivuri ohjelmaan ‘Silittäminen ilman höyryä’. 3. Jos tekstiilit ovat riittävän kosteita, valitse höyrytysasetus (katso osio “Silitys ilman höyryä”).

Puhdistus  Katso käytettävät puolet Palovammavaara! EE Varoitus! Irrota laite aina sähköverkosta ennen

sen puhdistamista tai huoltamista. 1. Jos silitysrauta on jokseenkin likainen, irrota pistoke ja anna silityspohjan (13) jäähtyä. Pyyhi ulkokuori ja silityspohja ainoastaan kostealla kankaalla. * Mallikohtainen

Kalkinpoistojärjestelmä

 Katso käytettävät puolet A “self-clean” “self-clean” -suodatin vesisäiliön ja pumpun välissä estää kalkin vaikutukset höyrytysjärjestelmään ja se takaa optimaalisen höyrytyksen.

B “Calc’nClean” “Calc’nClean”-toiminto auttaa poistamaan saostumia höyrysäiliöstä. Käytä tätä toimintoa noin 2 viikon välein, jos alueesi vesi on erityisen kovaa. Noudata alla kuvattuja ohjeita: 1 Irrota silitysrauta pistorasiasta ja täytä vesisäiliö (11) vedellä. 2 Aseta lämpötilanvalitsin (15) “max”-asentoon ja kytke silitysrauta pistorasiaan. 3 Vaaditun kuumennusajan jälkeen lämpötilansäätimen sisällä olevat “TempOK”merkkivalot lakkaavat vilkkumasta. Irrota silitysrauta tämän jälkeen pistorasiasta (erittäin tärkeää!). 4 Pidä silitysrautaa pesualtaan yllä. Paina “Calc’nClean”-painiketta (16) ja ravista silitysrautaa, kunnes noin yksi kolmasosa vesisäiliön tilavuudesta on haihtunut. Ulos tulee kiehuvaa vettä ja höyryä, jotka tuovat mukanaan mahdolliset saostumat. 5 Vapauta “Calc’nClean”-painike ja ravista silitysrtautaa kevyesti joidenkin sekuntien ajan. 6 Toista vaiheet 4 ja 5 kolme kertaa, kunnes säiliö on tyhjä. 7 Kytke silitysrauta pistorasiaan ja kuumenna se uudelleen, kunnes loput vedestä haihtuvat pois. Paina “Calc’nClean”-painiketta vielä muutaman kerran venttiilin puhdistamiseksi.

8 Irrota silitysrauta pistorasiasta ja anna silityspohjan (13) jäähtyä. Puhdista silityspohja ainoastaan kostealla puuvillakankaalla.

C “Calc’nClean” kalkinpoistoaineella * Käytä Boschin erityistä kalkinpoistoainetta (19*) kalkin tehokkaaseen poistamiseen. Suorita tämä toimenpide 3 kuukauden välein. 1. Irrota silitysrauta pistorasiasta. 2. Täytä vesisäiliö (11) hanavedellä, johon on lisätty mitallinen (25 ml) kalkinpoistoainetta. 3. Noudata sitten yllä olevan osion “Calc’nClean” ohjeita (vaiheet 2 - 8). Kalkinpoistoaine on saatavilla huoltopalvelustamme tai erikoisliikkeistä.

Lisävarusteen nimi: TDZ1101

D “anti-calc” “anti-calc” -patruuna on suunniteltu vähentämään kalkin kertymistä höyrysilityksen aikana, se pidentää silitysraudan käyttöikää. “anti-calc” -patruuna ei kuitenkaan voi poistaa ajan kanssa kertynyttä kalkkia kokonaan.

Pohjan kangassuoja *

 Katso käytettävät puolet Silityspohjan “TextileProtect”-suojus (20*) suojaa arkalaatuisia tekstiilejä silloin, kun niitä silitetään höyrytoiminnolla ja maksimilämpötilalla. Kangassuojus on mahdollista hankkia asiakaspalvelusta tai erikoiskaupoista.

Lisävarusteen nimi: TDZ1550

“StoreProtect”-lisävaruste *

“StoreProtect”-lisävaruste (21*) mahdollistaa silitysraudan asettamisen turvallisesti säilöön heti käytön jälkeen, vaikka silityspohja olisi kuuma. Lisävarusteon saatavilla asiakaspalvelusta tai erikoisliikkeistä.

2. Jos synteettinen kangas sulaa silityspohjan korkean lämpötilan vuoksi, kytke höyrytystoiminto pois päältä ja hankaa jäämät välittömästi pois paksua kostealla puuvillakangasta käyttäen. 3. Pidä silityspohja tasaisena välttämällä sen osumista metalliosiin. Älä koskaan käytä hankausalustaa tai kemikaaleja silityspohjan puhdistamiseen.

Lisävarusteen nimi: TDZ1750

Vianmääritys Ongelma

Silitysrauta ei kuumene.

1. Lämpötilansäädin (15) on asetettu minimiin. 2. “SensorSteam”-järjestelmä on kytketty päälle. Silitysrauta on asetettu valmiustilaan.

1. Valitse suurempi asetus.

“SensorSteam” -merkkivalo (3) vilkkuu.

1. “SensorSteam”-järjestelmä on kytketty päälle. Silitysrauta on asetettu valmiustilaan.

1. Tartu silitysraudan kahvaan (1) sen käynnistämiseksi.

Lämpötilansäätimen (15) sisällä olevat merkkivalot vilkkuvat.

1. Silityspohja kuumenee tai jäähtyy valittuun lämpötilaan.

1. Tämä on normaalia ja valojen vilkkuminen loppuu, kun valittu lämpötila saavutetaan.

Vaatteet tarttuvat helposti.

1. Lämpötila on liian korkea.

1. Käännä lämpötilansäädin (15) alhaisempaan asetukseen ja odota, kunnes silitysrauta on jäähtynyt.

Vettä tippuu silityspohjasta höyryn mukana.

1. Lämpötilansäätimen (15) asetus on liian matala.

1. Käännä lämpötilansäädin (15) suurempaan asetukseen ja odota, kunnes lämpötilansäätimen sisällä olevat “TempOK”-merkkivalot lakkaavat vilkkumasta ja jäävät palamaan pysyvästi. 2. Odota 5 sekuntia jokaisen höyrytyspainikkeen painalluksen välissä.

2. Olet painanut pikahöyrytyspainiketta (7) toistuvasti etkä ole odottanut 5 sekuntia painallusten välissä.

2. Tartu silitysraudan kahvaan (1) sen käynnistämiseksi.

Höyryä ei tule vaaka-asennossa.

1. Höyrytysasetus on asetettu asentoon . 2. Lämpötila on liian matala. Tipanestojärjestelmä on kytketty päälle.

1. Aseta höyrysäädin asetukseen “eco” tai “max”. 2. Aseta korkeampi lämpötila, jos tekstiili sen sallii.

Pisaroita liikaa tai höyrytys liian voimakasta.

1. Calc´nClean -järjestelmää ei ole suljettu oikein.

1. Paina muutaman kerran “Calc’nClean”painiketta (16).

1. Silitysrauta ei ole vaakaasennossa.

1. Aseta silitysrauta vaaka-asentoon.

Savua tulee ulos, kun silitysrauta kytketään päälle ensimmäisen kerran.

1. Sisäosien voitelu.

1. Tämä on normaalia ja se menee ohi muutaman minuutin kuluessa.

Jäämiä tulee ulos silityspohjan rei'istä.

1. Kalkkijäämiä tulee ulos höyrykammiosta.

1. Suorita puhdistustoimenpiteet (katso osio “Calc’nClean”).

Laitteesta kuuluu pumppausääniä.

1. Vettä pumpataan höyrykammioon.

1. Tämä on normaalia.

Jos yllä olevat ehdotukset eivät ratkaise ongelmaa, ota yhteyttä valtuutettuun huoltokeskukseen.
