BRUKSANVISNING HES 200 EINHELL

1. Handtag
2. Typskylt
3. In-/urkopplare (inte synlig)
4. Nätkabel
5. Klyvkniv
6. Pendlingsskyddskåpa
7. Insexskruv
8. Sågsula
9. Fläns
10. Sågblad
11. Parallellanslag
12. Arreteringsskruv till gering
13. Extrahandtag

14. Anslutning till utsugning

15. Arreteringsskruv till skärdjupsinställning

16. Arreteringsskruv till parallellanslag

Läs noga igenom bruksanvisningen och beakta särskilt säkerhetsanvisningarna.

Förvara bruksanvisningen tillsammans med handcirkelsågen.

Tekniska data:

Nätspänning 230 V 50 Hz
Effektförbrukning 1500 watt
Tomgangsvarvtal 5000 min
Snittdjup vid o: 70 mm
Sågblad 200 mm
Sågbladsuppmätning 30 mm
Sågbladstjocklek 3,4 mm
Ljudtrycksnivå LPA 104 dB (A)
Ljudnivå LWA 114 dB (A)
Vibration _w	2,5 m/s ^2
Vikt 6,8 kg
Mätt 38 x 26 x 27,5 cm

Utrustning:

Parallellanslag

Användningsområde

Handcirkelsågen är lämplig för sågning av räta linjer i trä, träliknande material och plast.

• Klyvkniven skall ställas in så att avständet till sågbladets tänder inte överskrider 5 mm och dess understa punkt i förhållande till tänderna inte står mer än 5 mm under dem.
• Spruckna sågblad eller sådana som har ändrat form får inte användas.
• Sågblad av höglegerat snabbstål (HSS-stål) får ej användas.
• Sågblad som inte motsvarar de specifikationer som anges i denna bruksanvisning får ej användas.
• Se till att sågbladskyddets rörliga delar fungerar utan att klämmas fast.
• Se till att alla anordningar, som har till följd att sågbladet höljs, fungerar korrekt.
• Spaltkilen ska alltid användas och ställas in korrekt, utom vid insatssnitt.
• Verktyget får ej användes i närheten av ångor eller eldfarliga vätskor.
• Endast skarpa sågblad och lämpliga tillbehör får användas.
• Vid alla reparationsarbeten och vid rengöring ska elkontakten dras ut ur uttaget.
• Se till att nätledningen inte skadas. Olja och syror kan skada ledningen.
  ●Verktyget får ej bäras i nätledningen.
• Sågblad vars grundenhet är tjockare eller vars skränkning är mindre än klyvknivens tjocklek får inte användas.
• Kontakten får ej avlägsnas från uttaget då man drar i nätledningen.
• Byte av nätledning får endast utföras av fackman.
  ●Reparationer får endast utföras av en fackman.
• Vid användning av en kabeltrumma skall hela kabeln rullas av. Kabelns tvärsnitt minst 1,5 mm ^2 . Säkring max 16 A.
  ●Maskinen får ej överbelastas.
• Säkra alle detaljer som ska bearbetas.
• Använd skyddsglasögon och dammskydd för ansiktet vid arbeten som ger mycket damm.
• Använd hörselskydd för att skydda era öron.
• Bär lämpelig klädsel (åtsittande, stängda ärmar).
• Se till att det ej finns barn i närheten.
• Vid bearbetning av trä eller dammproducerande material under längre tid skall det elektriska verktyget anslutas till en dammutsugningsanordning. (I Tyskland krävs utsugningsanordningar som testats enligt TRGS 553 för trädamm.)
  ●Vibrationerna har beräknats enligt ISO 5349.

S

Arbeta med handcirkelsågen

●Cirkelsågen hålls alltid i ett fast grepp.
- Pendelskyddshuven skjuts automatiskt tillbaka av arbeitsstycket.
- Använd inte våld ! För cirkelsågen lätt och jämnt framåt.

- Avfallprodukten ska befinna sig på högar sida om cirkelsågen så att upplagsbordets breda del ligger på hela sin yta.

- Då det sågas efter en markerad linje förs cirkelsågen längs med motsvarande markering.

- Om ni ska såga efter en tecknad linje för cirkelsågen längs skåra A.

- Små träbitar spänns fast före bearbetningen. Håll aldrig fast dessa med handen.

- Säkerhetsförskrifterna måsta ovillkorligen beaktas!

●Använd skyddsglasögon!

- Sågklingan får inte bromsas med handen eller genom att man trycker på den från sidan.

●Använd inte defekta sågblad eller sågblad med repor och sprickor.

- Se till att den rörliga skyddskåpan kan höjas och sänkas utan att fastna.

- Använd inte flänsar/flänsmuttrar vilkas borrhål är större eller mindre än sågbladets borrhål.

- Sågbladet får inte bromsas med händerna.

●Penselskyddet får inte komma i kläm och måste efter avslutat arbete återställas i utgångsläget.

- Före cirkelsågen används pröva pendelskyddets funktion.

●Nätkontakten måsta vara utdragen.

• Före varje arbetsinsats försäkra er om, att säkerhetsanordningarns, som pendelskydd, spaltkil, fläns och justeringsanordningar, fungerar respektive är riktigt inställda och fastsatta.
• Ni kan ansluta en dammutsugningsanordning på skyddskåpan.
• Den rörliga pendlingsskyddskåpan får inte klämmas fast på den tillbakadragna skyddskåpan vid sågning.
• Kontrollera att sågklingans diameter, tjocklek och övriga data samt att sågklingan passar till verktygets spindelvarvtal.

Underhåll:

• Ventilationsöppningarna på motorhuset får ej täppas till och ska hållas rena. Blås då och då ur öppningarna.
• Låt en specialverkstad kontrollera kolborstarna om gnistbildningen blir för kraftig.
  ●Nedslitna kolborstar får endast bytas ut av en specialverkstad eller av vår kundtjänst.
  ●Håll alltid verktyget rent.
  ●Använd inga frätande medel vid rengöring av syntetiskt material.
• Om ni skulle upptäcka skador kan ni med hjälp av bifogade teckning och reservdelslista exakt definiera, vilka reservdelar som behövs och beställa från vor kundservice.

Observera!
Använd hörselskydd och skyddglasögon

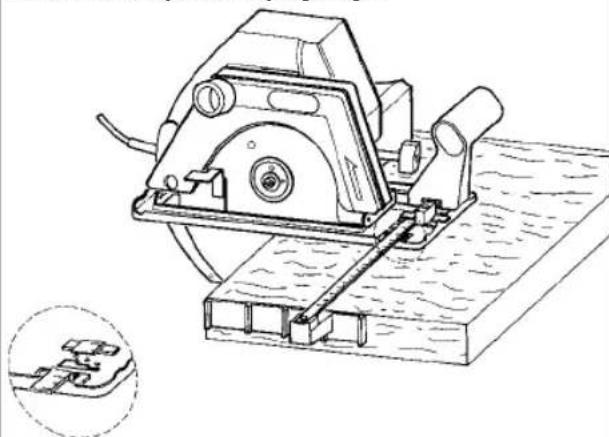

1. Lossa arreteringsskruv
2. Ställ in parallellanslag enligt skala, beakta sägbladsbredden.

OBS!

Gör ett provsnitt i en kasserad träbit

Markering 15 - lodrätt snitt 0-15°

Markering 30 - snett snitt 30°

Markering 45 - snett snitt 45°

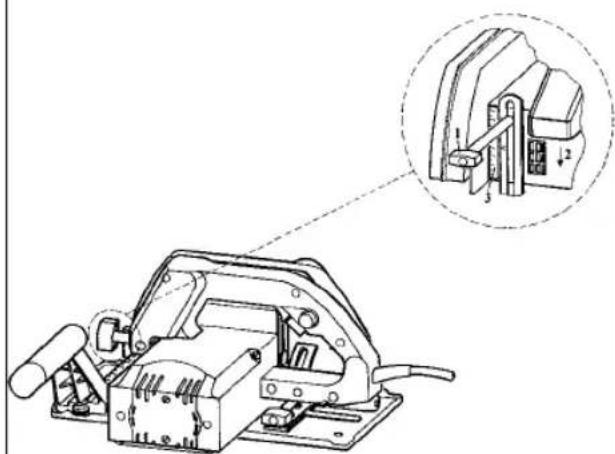

Ställ in snittdjup

1. Lossa arreteringsskruv
2. Sväng sägsko nedät
3. Ställ in snittdjup enligt skala
   Tandspetsen måste skjuta ut ur träet ca 2 mm.

Justera sågsko (diagonalsnitt)

1. Lossa de båda arreteringsskruvarna
2. Ställ in sågskoen på önskat gradtal 0-45°
3. Dra åt arreteringsskruvarna ordentligt

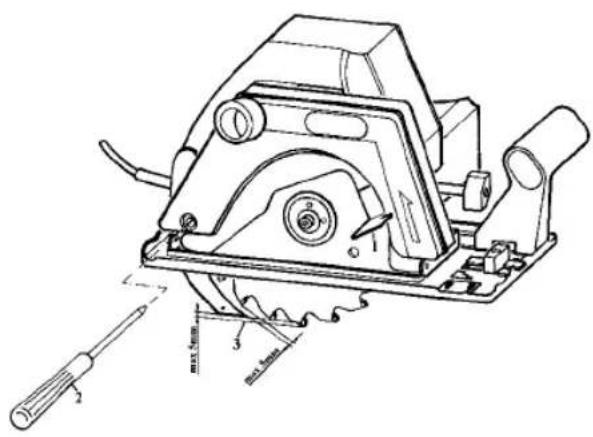

Inställning av spaltkil

1. Öppna pendelskyddshuva och håll fast den.
2. Lossa skruvar.
3. Ställ in spaltkil och dra åt.

Observera!

Dra ut nätkonakten före alla arbeten på cirkelsägen!

Tillkoppling

Före till- och frånkoppling sker forsäkra er om, att sågbladet är riktigt monterat, att rörliga delar rör sig lätt och att klämskruvarna är ordentligt åtdragna.

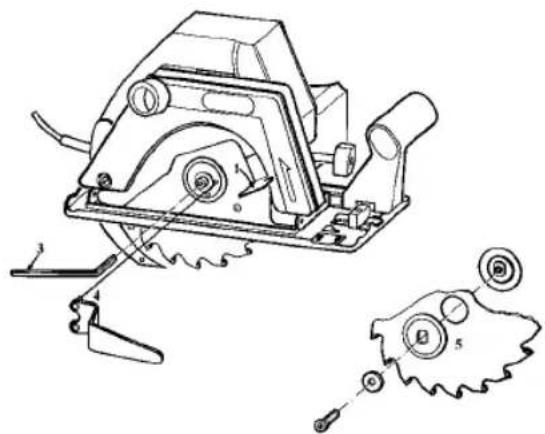

1. Öppna pendelskyddshuvan och håll den i et fast grepp.
2. Sätt på skiftnyckeln og lossa skruvan.
3. Häll lmod med stiftnyckeln.
4. Tag ut fläns och sågblad nedat.
5. Rengör fläns, sätt i nytt sågblad. Beakta rörelseriktningen (en pil på skyddshuven).
6. Dra åt sexkantskruven, beakta rotationen.
7. Ställ in spaltkil

In- och urkoppling

Inkoppling: Tryck samtidigt på spärrknapp 3 och knapp Urkoppling: Släpp upp spärrknapp och knapp.

Garantitiden omfattar >et 1 år< och börjar löpa från och med köpedagen.

Garantin avser tillverknigsfel samt material- och funktionsfel.

Därtill nödvändiga reservdelar och uppkommen arbetstid kommer ej att debiteras.

Garantin gäller ej för på fel som uppstått på grund av nyttjandet.

Din kundtjänspartner

SF EINHELL-TAKUUTODISTUS

Förbehåll för tekniska förändringar
