Säkerhetsanvisningar:

Utfør en prøvesagning på et avfallsemne!

Innsnitt 15 - Vinkelrett saging 0-15°

Innsnitt 30 - Skrå saging 30°

Innsnitt 45 - Skrå saging 45°

1. Håndtag
2. Typeskilt
3. Tænd/sluk (ikke synlig)
4. Låseskrue til skæredybdeindstilling
5. Netledning
6. Spaltekniv
7. Pendulbeskyttelsesskærm
8. Unbracoskrue
9. Savsål
10. Flange
11. Savklinge
12. Parallelanslag
13. Låseskrue til parallelanslag
14. Låseskrue til gering
15. Ekstrahåndtag
16. Tilslutning til udsugning

Læs venligst brugsanvisningen grundigt og vær især opmærksom på sikkerhedshenvisningerne.

Opbevar brugsanvisningen sammen med rundsaven.

Tekniske data

Netspænding: 230 V - 50 Hz
Optagen effekt: 1500 watt
Tomgangsomdrejningstal 5000 min
Snitdybde ved 0°: 70 mm
Savklinge: 200 mm ∅
Savklingeholder: 30 mm ∅
Savklingetykkelse 3,4 mm
Lydtrykniveau LPA 104 dB(A)
Lydeffektniveau LWA 114 dB (A)
Vibration _w	2,5 m/s ^2
Vægt 6,8 kg
Mål 38 x 26 x 27,5 cm

Udstyr

Parallelanlæg

Anvendelsesområde

Håndrundsaven er velegnet til at lave lige snit i træ, trælignende materialer og kunststoffer.

Sikkerhedshenvisninger

• Spaltekniven skal indstilles således, at afstanden til savklingens tænder ikke er over 5 mm, og at spalteknivens laveste punkt ikke befinder sig mere end 5 mm under tænderne.
  ●Revnede eller deformede savklinger må ikke anvendes.
• Der må ikke anvendes savklinger af højt legeret hurtigstål (HHS stål).
• Der må ikke anvendes savklinger, der ikke svarer til de data, der er angivet i denne brugsanvisning.
• Kontrollér at alle savklingebeskyttelsens bevægelige dele virker uden at klemme.
• Kontrollér at alle anordninger, der bevirker at savklingen afdækkes, fungerer fejlfrit.
• Spaltekniven skal altid anvendes, undtagen ved indsætningssnit, og indstilles korrekt.
  ●Rundsaven må ikke anvendes i nærheden af dampe eller brændbare væsker.
  ●Brug kun skarpe savklinger og egnet tilbehør.
• Ved alle ombygnings- eller rengøringsarbejder skal stikket trækkes ud af stikkontakten.
• Beskyt netledningen mod beskadigelser. Olie og syre kan beskadige ledningen.
  ●Bær ikke maskinen i netledningen.
• Savklinger, hvor selve bladet er tykkere eller hvor udlægningen er smallere end spalteknivens tykkelse, må ikke anvendes.
• Træk ikke stikket ud af stikkontakten ved at hive i ledningen.
• Udskiftning af netledningen må kun foretages af en fagmand.
  ●Reparationer må kun udføres af en fagmand.
• Ved anvendelse af kabeltromle skal hele ledningen rulles ud.
  Ledningstværsnit min. 1,5 mm².
  Sikring max. 16 A.
  ●Maskinen må ikke overbelastes.
• Alle arbejdsemner, der skal bearbejdes, skal sikres tilstrækkeligt.
• Brug beskyttelsesbriller og en støvmaske, ved støvfremkaldende arbejde.
  ●Brug høreværn til beskyttelse af Deres ører!
• Brug egnet arbejdstøj (tætsiddende, tilknappede ærmer).
  ●Lad ikke børn komme i nærheden, när De arbejder.
• Ved længere tids bearbejdning af træ eller støvudviklende materialer skal elektroværktøjet sluttes til en egnet støvudsugningsanordning. (I Tyskland kræves for træstøv pga. TRGS 553 afprøvede udsugningsanordninger.)
  ●Svingningerne er beregnet i henhold til ISO 5349.

DK

Arbejdet med rundsaven

●Hold altid godt fast på rundsaven.
- Beskyttelseskappen bliver altid skubbet automatisk tilbage af arbejdsemnet.
●Brug ikke vold! Skub rundsaven let og jævnt fremad.
●Faldstykket bør befinde sig på rundsavens højre side, for at den brede del af oplægningsbordet kan ligge på i hele sin udstrækning.
●Når der saves efter en afmærket linie, skal rundsaven føres langs med denne afmærkning.
●Når der saves efter en markeret linje, skal rundsaven føres frem langs kærv A.
●Mindre trædele skal spændes fast inden de bearbejdes. Hold dem aldrig fast med hånden.
- Sikkerhedshenvisningerne skal altid overholdes nøje! Bær beskyttelsesbriller!
●Brug ikke defekte savklinger, eller savklinger der har ridser eller revner.
- Savklingen må ikke bremses med hånden eller ved at trykke ind på siden af savklingen.
- Brug ikke flanger/ flangemøtrikker, hvor hullet er større eller mindre end savklingens.
- Det skal sikres, at den bevægelige beskyttelsesskærm fungerer frit uden at klemme.
●Savklingen må ikke bremses med hånden.
- Beskyttelseskappen må ikke klemme og skal efter endt arbejdsgang gå tilbage til udgangspositionen.
●Før rundsaven tages i anvendelse, skal beskyttelseskappens funktion kontrolleres, mens stikket er taget ud af stikkontakten.

• Undersøg før hver ibrugtagning af maskinen, at sikkerhedsanordningerne som f.eks. beskyttelseskappen, spaltekniven, flangen og justeringsanordningen fungerer korrekt, hhv. er indstillet og fastgjort korrekt.
• På beskyttelsesskærmen kan De tilslutte en egnet støvudsugningsanordning.
• Den bevægelige pendulbeskyttelsesskærm må ikke under savning klemmes fast på den tilbagetrukne beskyttelsesskærm.
• Det skal sikres, at diameteren, tykkelsen og de øvrige data på savklingen samt at savklingen passer til værktøjets spindelomdrejningstal.

Service:

• Udluftningsslidserne ved motorhuset skal holdes frie og rene. Af og til skal slidserne blæses ud.
• Ved overdreven gnitdannelse skal kulbørsterne kontrolleres af et specialværksted.
• Slidte kulbørster må kun udskiftes af et specialværksted eller af vor serviceafdeling.
  ●Hold altid maskinen ren.
• Brug ingen ætsende midler til rengøring af kunststoffet.
• Såfremt De konstaterer beskadigelser på maskinen, kan De ved hjælp af den vedlagte eksplosionstegning samt delelisten præcist definere de pågældende reservedele og rekvirere disse gennem vores kundeservice.

1. Løsn låseskruen
2. Indstil parallelanlægget iht. skalaen, vær opmærksom på savklingens bredde.

Vigtigt!

Lav et prøvesnit i et stykke affaldstræ

Afmærkning 15 - lodret snit 0-15°

Afmærkning 30 - smig 30°

Afmærkning 45 - smig 45°

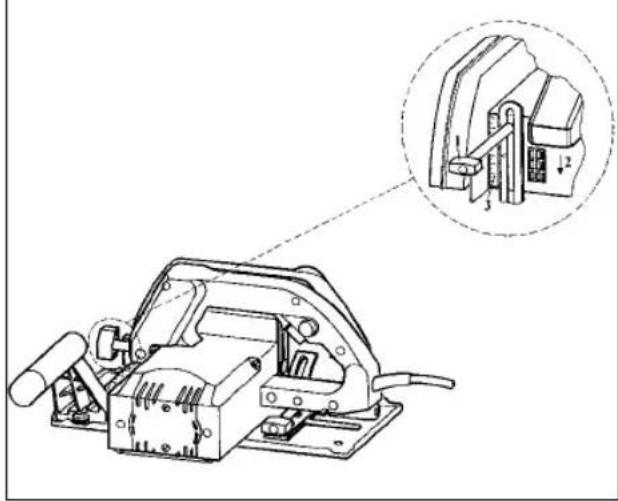

Indstilling af snitdybden

1. Løsn låseskruen
2. Vip savsålen nedad
3. Indstil snitdybden efter skalaen Tandspidsen skal rage ca. 2 mm op af træet.

Indstilling af savsål (skråsnit)

1. Løsn de 2 låseskruer 1
2. Indstil savsålen til det ønskede gradtal 0-45°
3. Spænd läseskruerne 1 fast igen.

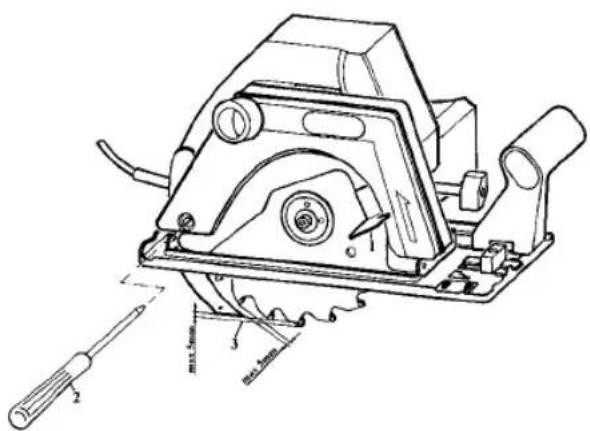

Indstilling af spaltekniven

1. Åben beskyttelseskappen og hold den fast.
2. Løsn skruerne
3. Indstil spaltekniven og spænd den fast igen.

OBS!

Før alle arbejder på rundsaven skal netstikket trækkes ud!

Start

Inden De aktiverer afbryderen, skal De undersøge, om savklingen er monteret korrekt, de bevægelige dele glider frit og om klemskruerne er spændt ordentligt fast.

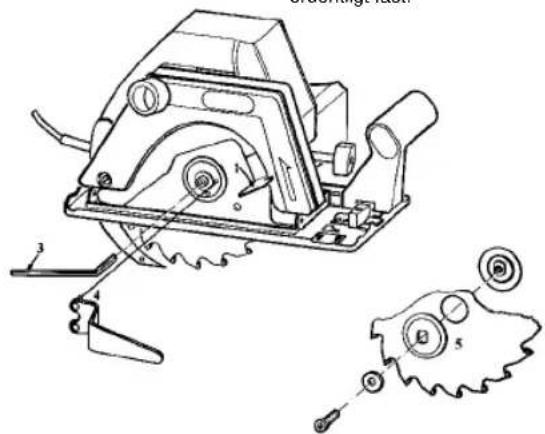

Udskiftning af savklingen

1. Åben beskyttelseskappen og hold den fast.
2. Sæt topnøglen på og løsn skruen.
3. Hold imod med stiftnøglen.
4. Tag flange og savklinge ud nedad.
5. Rengør flangen og sæt en ny savklinge i. Vær opmærksom på omdrejningsretningen (se pilen på beskyttelseskappen)
6. Spænd maskinskruen fast, vær opmærksom på om den drejer med rundt.
7. Indstil spaltekniven

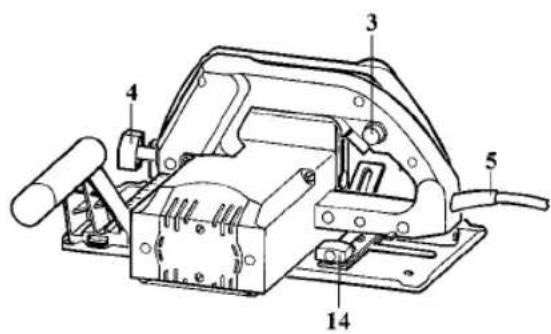

Ind- og udkobling
Indkobling: Tryk samtidigt på spærreknap 3 og trykknap Udkobling: Slip spærreknap og trykknap.

Garantiperioden regnes fra købsdatoen og er gældende i 1 år.

Garantien dækker mangelfuld udførelse eller materiale- og funktionsfejl.

Nødvendige reservedele og anvendt arbejdstid ved garanti-ydelser beregnes ikke.

Der hæftes ikke for følgeskader.

Deres kundeservicekontakt

GARANTIEURKUNDE

Der tages forbehold för tekniske ændringer
