KÄYTTÖOHJE HES 200 EINHELL

Hörselskydd / Kuulosuojukset /

/Hengitystiesuojus /

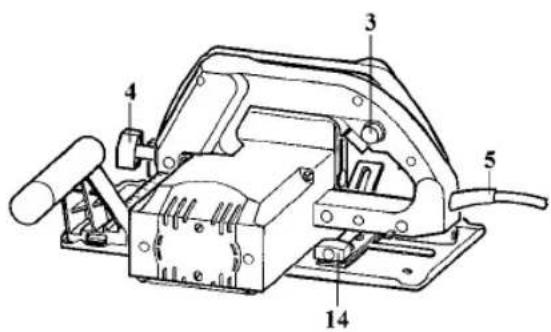

1. Käsikahva
2. Tyyppikilpi
3. Päälle-/pois päältä -kytkin
4. Leikkaussyvyyden säätöruuvi
5. Verkkojohto
6. Halkaisukiila
7. Teränsuojakotelo
8. Kuusiokoloruuvi
9. Sahakenkä
10. Laippa
11. Sahanterä
12. Sivuvaste
13. Sivuvasteen säätöruuvi
14. Viisteen säätöruuvi
15. Lisäkahva
16. Poistoimuliitäntä

Lue käyttöohjeet tarkoin läpi ja noudata erikoisesti turvaohjeita.

Säilytä käyttöohjeita yhdessä käsipyörösahan kanssa.

Tekniset tiedot:

Verkkojännite: 230 V - 50 Hz

Tehon kulutus: 1500 Watt

Joutokäyntinopeus: 5000 r/ min

Leikkuusyvyys O:ssa 70 mm

Sahanterä enintään 200 mm läpimitta

Sahanterän kiinnitysreikä: 30 mm läpimitta

Sahanterän paksuus 3,4 mm

Äänenpainetaso LPA 104 dB(A)

Meluntaso LWA 114 dB(A)

Tärinä a_w 2,5 m/s ^2

Paino 6,8 kg

Mitat 38 x 26 x 27,5 cm

Varusteet:

Rinnakkaisvaste

Käyttö

Käsipyörösaha sopii suorien leikkausten tekemiseen puuhun ja puun kaltaisiin materiaaleihin sekä muoveihin.

Turvaohjeet:

• Säädä kytkentäkiila niin, että etäisyys sahanterän hammaskehään ei ylitä 5 mm ja että sen alin kohta ei ole 5 mm kauempana hammaskehästä.
  ●Sahanteriä, joissa on säröjä tai joiden muoto on muuttunut, ei saa käyttää.
  -Älä käytä sahanteriä, jotka on valmistettu runsasseosteisesta pikateräksestä.
  -Älä käytä sellaisia sahanteriä, jotka eivät vastaa tässä käyttöohjeessa annettuja tyyppitietoja.
  ●Varmistu siitä, että kaikki sahanterän liikkuvat osat toimivat ilman että ne juuttuvat kiinni.
  ●Varmistu siitä, että kaikki laitteet, jotka peittävät suojaavasti sahanterän, toimivat moitteettomasti.
  ●Halkaisukiilaa on käytettävä aina, paitsi upotussahauksessa, (=sahaus, jossa työstökappaletta ei sahata kokonaan poikki) ja se on säädettävä oikein.
• Ei saa käyttää höyryjen tai palavien nesteiden läheisyydessä.
• Käytä ainoastaan teräviä sahanteriä ja sopivia lisävarusteita.
• Vedä aina muutos- ja puhdistöiden ajaksi pistoke irti pistoarasiasta.
• Älä anna verkkojohdon vahingoittua. Öljy ja happo voivat vahingoittaa johdon.
• Älä kanna laitetta sähköverkkokaapelista.
  -Älä irrota pistoketta pistorasiasta vetämällä verkkojohdosta.
  ●Sahanteriä, joiden runko-osa on paksumpi tai joiden haritus on pienempi kuin halkaisukauhan paksuus, ei saa käyttää.
• Verkkojohdon vaihdon saa suorittaa ainoastaan ammattihenkilö.
  ●Kaikki korjaukset tulee antaa ammattimiehen suoritettavaksi.
• Kaapelikelaa käytettäessä on johto purettava kelata kokonaan. Johtimen halkaisija vähintään 1,5 mm ^2 Suojaus vähintään 16 A
  -Älä ylikuormita konetta.
  ●Varmista kaikki työstökappaleet riittävästi.
• Käytä suojalaseja ja pölynaamaria sellaisissa töissä, joissa muodostuu pölyä.
  ●Suojaa korvasi käyttämällä kuulosuojainta.
• Käytä sopivia vaatteita (ei liian väljiä, hihat eivät saa olla auki).
  ●Lapsia ei saa oleskella työn aikana lähellä.
  ●Kun puuta tai pölyä tuottavaa materiaalia käsitellään pitkään, on laite liitettävä sopivaa pölynpoistoimulaitteeseen. (Saksan liittotasavallassa vaaditaan puupöylle koestettuja poistoimulaitteita TRGS 553 -määräysten perusteeella.)
  ●Värähtelyt on mitattu ISO 5349 mukaisesti.

SF

Työskentely käsipyörösahslls

• Pidä pyörösahaa aina tukevalla otteella.
• Työstökappale työntää automaattisesti heilahtelusuojakotelon pois.
  -Älä käytä väkivaltaa!

Etene pyörösahalla kevyesti ja tasaisesti.

• Jäännöskappaleen tulisi olla pyörösahan oikealla puolella, jotta tukipöydän leveä puoli on koko pinnallaan.
  ●Kun sahataan merkityn linjan mukaan, on pyörösahaa ohjattava vastaavassa urassa.

• Jos sahataan esipiirretyn linjan mukaan, vie pyörösahaa lovea A pitkin.
  ●Pienet puuosat täytyy kiinnittää lujasti ennen työskentelyä. Älä koskaan pidä niitä kädellä kiinni.
  ●Noudata ehdottomasti turvaohjeita! Käytä suojalaseja !
  -Älä käytä viallisia sahanteriä tai sellaisia, joissa on säröjä ja railoja.
  ●Sahanterää ei saa jarruttaa käsin tai sitä sivusta painamalla.
  -Älä käytä laippoja/laippamuttereita, joiden reikä on isompi tai pienempi kuin sahanterän reikä.
  ●On varmistuttava siitä, että liikkuva suojakupu toimii vapaasti ilman vastusta.
  ●Sahanterää ei saa jarruttaa kädellä.
  -Heilahtelusuoja ei saa jäädä kiinni (=“jumiin”) ja työvaiheen päätyttyä sen on oltava taas alkuasennossa.

• Ennen pyörösahan käyttöä on heilahtelusuojan toiminta tarkastettava, verkkopistokkeen täytyy tällöin olla pois vedettynä.
  ●Varmistu aina ennen koneen käyttöä, että turvalaitteet, kuten heilahtelusuoja, halkaisukiila, laippa ja säätölaitteet, toimivat ja on säädetty ja kiinnitetty oikein.

• Suojakupuun voidaan liittää sopiva poistoimulaite.
• Liikkuvaa teränsuojakoteloa ei saa sahausta varten lukita taakse vedettyyn suojakupuun.
• On varmistuttava siitä, että sahanterän läpimitta, paksuus ja muut tuntomerkit sopivat työkalulle, sekä että sahanterä on sopiva työkalun akselin pyörimisnopeudelle.

Huolto:

-Älä peitä moottorikotelon tuuletusrakoja ja pidä ne puhtaana. Puhalla raot silloin tällöin puhtaaksi.
- Jos kipinöitä syntyy hyvin runsaasti, on hiiliharjat tarkastettava alan korjaamoliikkeessä.
●Vain alan korjaamoliike tai meidän huoltopalvelumme saa suorittaa kuluneiden hiiliharjojen vaihdon.
●Pidä laite aina puhtaana.
-Älä käytä muovin puhdistukseen syövyttäviä aineita.
- Jos toteat sahassa vaurioita, niin voit oheisen piirroksen (jossa on kuvattu erilaisia sahauksia) samoin kuin osaluettelon avulla määritellä varaosat tarkalleen ja tilata ne asiakaspalvelustamme.

Huomio
Käytä kuulosuojainta ja suojalaseja

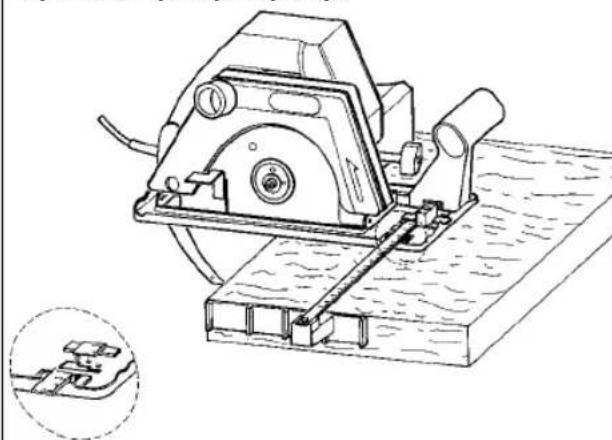

1.Irrota lukkoruuvi
2.Säädä rinnakkaisvaste asteikon mukaan. Tarkkaile sähanterää.

Huomio!

Koesahaus on suoritettava jätepuulla.

Ura 15 - pystysuora sahaus 0 - 15°
Ura 30 - kulmasahaus 30°
Ura 45 - kulmasahaus 45°

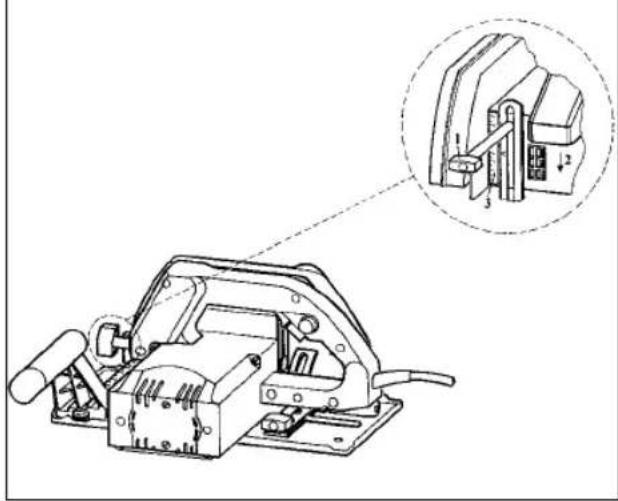

Leikkuusyvyyden säätö

1. Irrota lukkoruuvi
2. Käännä sahan liukulevy alas
3. Säädä leikkuusyvyys asteikon mukaan. Sahan hampaan kärjen täytyy pistää esiin puusta n. 2 mm.

Sahan liukulevyn säätö (viuoleikkaus)

1.Irrota 2 lukkoruuvia
2.Aseta sahan likulevy haluttuun astelukuun 0-45
3.Kiristä lukkoruuvit lujasti

Huomio!

Vedä verkkopistoke irti aina kun suoritat muutos-, säätö- tms. töitä pyörösahassa.

Käynnistys

Ennen kuin painat kytkintä, varmistu vielä, onko sahanterä oikein asennettu, liikkuvat osat kevyesti liikkuvia ja kiristysruuvit lujasti kiristetty.

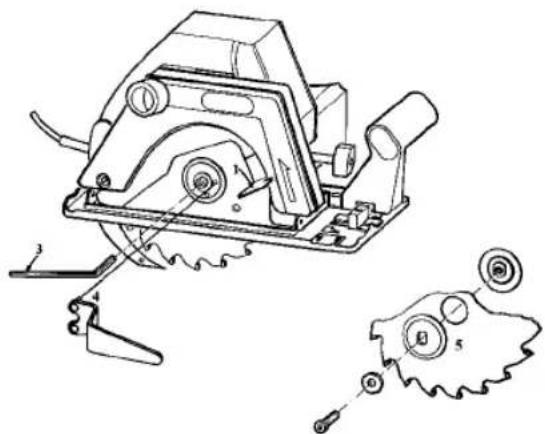

1. Aukaise heilahdussuojakotelo ja pidä siitä kiinni.
2. Pistoavain työnnetään palkalleen ja ruuvi löysätään
3. Nasta-avaimellä pidetään vastapuolelta klinni
4. Poista laippa ja sahanterä alakautta.
5. Puhdista laippa, aseta uusi sahänterä. Ota huomioon oikea pyörimissuunta (ks. suojakotelossa oleva nuoli).
6. Kiristä 6 pientä ruuvia, tarkkaile tasaista pyörimistä
7. Säädä halkaisukiila

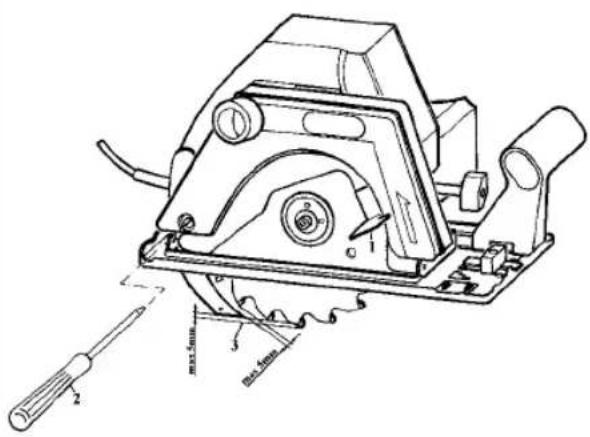

Halkaisukiilan säätö

1. Aukaise heilahdussuojakotelo ja pidä siitä kiinni.
2. Irrota ruuvit.
3. Säädä halkaisukiila ja kiristä taas.

Kytkentä päälle ja pois päältä

Kytkentä päälle: Paina yhtäaikaa lukitusnappia 3 ja painiketta. Kytkentä pois päältä: Vapauta lukitusnappi ja painike.

Takkuuaika alkaa ostopäivänä ja sen pituus on 1 vuotta.

Takuu korvaa valmistusviat tai materiaali- ja toimintoviat. Tähän tarvittavia varaosia ja työaikaa ei laskuteta.

Välillisiä vahinkoja ei korvata.

Teidän asiakaspalveluyhdyshenkilönne

N EINHELL-GARANTIDOKUMENT

SF Suomen Einhell OY

Hepolamminkatu 20

SF-33720 Tampere

① Einhell Italia s.r.l.

Via Fermi, 9

I-22077 Olgiata Comasco (Co)

DK Danks Handel Silkeborg a/s

Løvsvinget 7

DK-8653 Them

Oikeus teknisiin muutoksiin pidätetään
