BRUKSANVISNING QCI 8DC TANNOY

Viktiga säkerhetsanvisningar

Varning

Utag markerade med symbolen leder elektrisk strömsyrika som är tillräckligt stark för att utgöra en risk för elchuck. Använd endast högkvalitativa, kommersiellt tillgängliga högtalarkablar med förhandsinstallerade 1⁄4" TS-kontakter. All annan installering eller modification bör endast utföras av kompetent personal.

Den här symbolen hänvisar till viktiga punkter om användning håll i den medfölljande tationen. Var vänlig och läs sningen.

Försiktighet

Minska risken för elektriska stötar genom att aldrig ta av höljet upptill på apparaten (eller ta av baksidan). Inuti apparaten finns det inga delar som kan repareras av användaren. Endast kvalificerad personal får genomföra reparationer.

Försiktighet

För att minska risken för brand och elektriska stötar ska apparaten skyddas mot regn och fukt. Apparaten går inte utsättas för drupp eller spill och inga vattenbehållare som vaser etc. får placeras på den.

Försiktighet

Serviceinstruktionen är enbart avsedd för kvalificerad servicepersonal. För att undvika risker genom elektriska stötar, genomför inga reparationer på apparaten, vilka inte är beskrivna i bruksanvisningen.

Endast kvalificerad fackpersonal får

genomifera reparationerna.

1. Lás dessa anvisningar

2. Spara dessa anvisningar.

3. Beakta alla vamingar

4. Följ alla anvisningar.

5. Använd inte apparaten i närheten av vatten.

6. Rengör endast med torr trasa.

7. Blockera inte ventilationsöppningarna.

Installera enligt tilverkarens anvisningar. 8. Installera aldrig intill värmekallor som värme-element, varmluftsintag, spisar eller annan utrustning som avger värme (inklusive förstärkare).

1. Ändra aldrig en polariserad eller jordad kontakt. En polariserad kontakt har två blad – det ena bredare än det andra. En jordad kontakt har två blad och ett tredje jordstift. Det breda bladet eller jordstiftet är till för din säkerhet. Om den medfäljande kontakten inte passar i ditt uttag, ska du kontakta en elektriker för att få uttaget bytL.

2. Förlägg elkabeln så, att det inte är möjligt att trampa på den och att den är skyddad mut skarpa kanter och inte kan skadas. Ge i synnerhet akt på områdena omkring stickkontaktema, förlängningskablarna och på det ställe, där elkabeln lämnar apparaten, är tillräckligt skyddade.

3. Apparaten måste alltid vara ansluten till elnätet med intakt skyddsledare.

4. Om huvudkontakten, eller ett apparatuttag, fungerar som avstängningsenhet måste denna alltid vara tillgånglig.

5. Använd endast tillkopplingar och tillbehör som angetts av tillverkaren.

1. Använd endast med vagn, stativ, trefot, hållare eller bord som angetts av tillverkaren, eller som sålts

till-sammans med apparaten. Om du använder en vagn, var försiktig, när du förhyttar kombinationen vagn-apparat, för att förhindra olycksfall genom snubbling. 15. Dra ur anslutningskontakten och åskvåder eller när apparaten inte ska användas under någon längre tid. 16. Låt kvalificerad personal utföra all service. Service är nødvändig när apparaten har skadats, t.ex. när en elkabel eller kontakt är skadad, vätska eller främmande föremål har kommit in i apparaten, eller när den har fallit i golvet.

1. Kassera produkten på rätt sätt: den här symbolen indikerar att produkten inte ska kastas i hushållssopoma, enligt WEEE direktivet

(2012/19/EU) och gällande, nationell legstiftuning. Produkten ska lämnas till ett auktiverser återvinningsställe för elektronisk och elektrisk utrustning (EED). Om den här sortens avfall hanteras på fel sätt kan miljon, och människers hålsa, påverkas negävt på grund av potentiella riskssubstance som ofta associeras med EEE. Avfallhanteras produkten däremot på sätt sätt bidrar detta till att naturens resurser används på ett bra sätt. Kontakita kommun, ansvarig förvaltning eller avfallshanteringsföretag för mer information om återvinningscentral där produkten kan lämnas.

1. Installera inte i ett trängt utrymme, t.ex. i en bokhylsa eller liknande enhet.

2. Placera inte källor med öppen eld, t.ex. tända ljus, på apparaten.

3. Tänk på miljöaspekterna vid kassering av batterier. Batterier måste kasseras på ett batteriuppsamlingsställe.

4. Denna apparat kan användas i tropiska och mättliga klimat upp till 45 °C.

FRISKRIVNINGSKLAUSUL

Music Tribe tar inget anvar för någon förlust som kan drabbas av någon person som helt eller delvis förlitar sig på någon beskrivning, fotografii eller uttalande som finns här. Tekniska specifikationer, utsetenden och annan information kan ändras utan föregående meddelande. Alla varumärken tillhär respektive agare. Mildas, Klark Teink, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Aston Microphones och Coauladio är varumärken eller registrade varumärken som tillhör Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2022 Alla Rättigheter reserverade.

BEGRÄNSAD GARANTI

För tillämpliga garantivillkor och ytterligare information om Music Tribes begränsade garanti, se fullständig information online på community.musictribe.com/pages/support?warranty

Tack för att du köpte denna högpresterande Tannoy-takhögtalare. Detta produktsortiment är lämpligt för applikationer på hög nivå på musik och talförstärkning som kräver exceptionell ljudkvalitet med kompromisslös tillförlitlighet.

Funktioner

PCI 8DC

- Högklassig högupplist högtalare för takinstallation • 8 "Dual Concentric driver med Tannøy-punktkällas symmetriska spridningsteknik • Tulip Waveguide förbättrar punktkällans symmetriska spridningsegenskaper, ger exceptionell högfrekvensklarhet och artikulation • Blå Kevlar® kon med hög - utflykt, gummikrans för hög effekthantering • 3-vägs variabel HF-omkopplare för anpassade prestandainställningar

QCI 8DC

- Högpresterande högtalare för takinstallationsapplikationer - 8 "Dual Concentric driver med Tannoy Omnimagnet-teknik - Polypropylen-kon med gummikant för linjäritet med hög utflykt

QCI 3

- Högpresterande högtalare för installation i tak · 3 *fullstegsdrivrutin med högkvalitativ gummikant · Glasfilberkon för utmärkt ljudkvalitet och dynamisk prestanda i full räckvidd · Kompakt, liten fotavtryck för mindre utrymmen

Vanliga funktioner:

- Extremt tunn ram för diskret installation - Inkluderar runda och fyrkantiga bafflar och galler för mångsidiga applikationer - Stivt chassi för förbättrad basprestanda och hållbar applikation - Integrerad konstruktion för enkel installation - Halvmatt vit yta passar diskret i alla miljöer - Pulverlackerad UV-beständig perforerad stältnätgaller med dammskydd - Antagbara galler för specialmåning - Självjusterande klammonteringssystem - Valfritt Tannoy-logggrillmärke ingår

Uppackning

Varje Tannoy- produkt och till behör inspekteras noggrant innan de packas. Efter uppackning, kontrollera din produkt för att se till att inga skador har uppstått under transporten. Vänligen meddela din återförsäljare omedelbart och behålla din fraktkartong, eftersom din återförsäljare kan be dig att retumera den defekta enheten till dem för inspektion.

Vissa regionala konstruktionskoder kräver användning av en sekundär metod för att säkra högtalare i taket för att säkerställa säkerhet för säkerhetskopiering. En sekundär stödlinje ska fästas från produktens baksida till en käll punkt i taket. Se de relevanta konstruktionskodema i din region.

När du använder en drivdrivare för att installera produkten är det viktigt att du använder rätt momentniväinställningar för att und vika överdragning och skador på takmaterialet eller klämmoma.

Rekommenderad momentinställning: 1,5 Nm.

Tannoy kommer inte att hållas ansvarigt för skador orsakade av felaktig installation av dessa högtalare.

23Quick Start

Wprowadzenie

Kabeldragning och installation

Terminalanslutningar

1. WARNING: För att undvika potentiell skada på din högtalare, se till att förstärkaren är avstängd innan du ansluter eller kopplar bort nägra kablar.
2. Innan du slår PÅ förstärkaren, kontrollera att alla anslutningar är korrekta och att polariteten är korrekt.
3. Obs! För varje högtalare i denna serie måste rätt fyrkantig eller cirkulär baffel monteras innan högtalarkablarna ansluts. (Bafflarna är monterade bakifrån och så kan högtalarkablarna inte anslutas medan bafflarna installeras.)
4. De två skruvanslutningarna på baksidan av varje högtalare är märkta positiva (+) och negativa (-). Dessa ansluts till de positiva (+) och negativa (-) utgångarna på din ljudförstärkare.
5. Avlägsna cirka 8 mm (1/4") av det yttre skyddande skiktet på en ledare och vrid ihop dess inre kämor för att förhindra kortslutning från ströva trådar. För in kärnan i skruvterminalen och se till att korrekt polaritet bibehålls. Upprepa detta för båda högtalarkablarna. Dra åt de två skruvarna för att få en säker anslutning.
6. Skruvanslutningarna för QCI3 och QCI 8DC finns på baksidan av varje högtalare. Skruvanslutningarna för PCI 8DC finns på högtalarramen. PCI 8DC-ramen kan förinstalleras och kopplas ihop och högtalarenheten läggs till i ett senare skede.

1. WARNING: För att undvika potentiell skada på din högtalare, se till att förstärkaren är avstängd innan du ansluter eller kopplar bort nägra kablar.
2. Proceduren nedan beskriver installationen av QCI3-högtalaren i ett typiskt tak eller vägg med gips / gipsskivor.
3. Hitta en lämplig monteringsposition för högtalaren med hjälp av en stud-finder.

WARNING: Se till att det inte finns några kraftledningar, andra kablar eller rörsystem som vatten, avlopp, gasledningar på den valda utklippningsplatsen. Se också till att platsen är tillräckligt längt från närmaste väggstift så att klämmekanismen kan fungera utan störningar.

1. Markera och klipp ut försiktigt ett hål på 117 mm (4,6") i gipsskivan / gipsskivan och ta bort eventuellt skräp.
2. Kör högtalarkabeln från din förstärkare till den här platsen och lämna tillräckligt slack för att möjliggöra anslutningen.

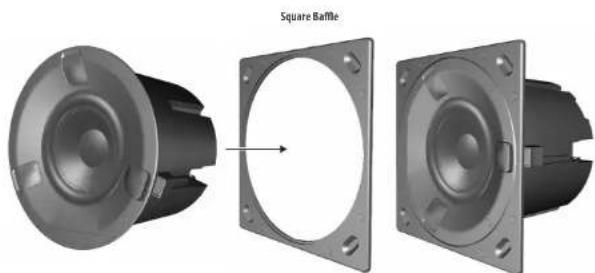

3. För att använda det kvadratiska högtalargallret, tryck in högtalaren i den medföljande fyrkantiga baffeln. Det cirkulära gallret behöver ingen cirkulär baffel, eftersom det passar direkt över högtalaren.

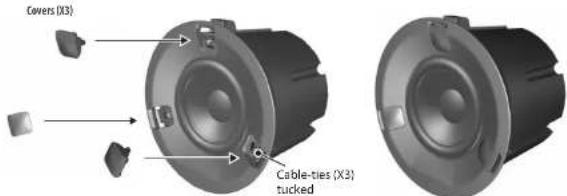

1. Dra ut de 3 locken från högtalarens framsida som döljer fastspänningssystemet.

1. Varje klämma kan röra sig uppåt och nedåt i sin slits genom att först dra ut "kabelbanden" från sin undangömda (förvarade) position och släppa fliken. Med fliken hållen flyttar du varje klämma bakåt ner i spåret så längt det går, så att klämmorna kommer att vara på baksidan av burken och inuti urskärningshålets diameter.

1. Följ informationen på föregående sidor för att ansluta högtalarkablarna från din förstärkare till högtalaranslutningarna. Kontrollera att polariteten är korrekt och att de positiva och negativa ledningarna är ordentligt anslutna.
2. Tryck in högtalaren (eller högtalaren och den fyrkantiga baffelnheten) i urskärningshålet i väggen och se till att högtalarkablarna inte sitter fast.
3. Dra kabelklämmorna fram så långt det går. Detta kommer att föra klämmorna framåt och fästa högtalaren mot väggen.

1380CI3VQI8DC/PCI8DC

1. FÖRSIKTIGHET: klipp inte av överflödig kabelbindelängd, annars kan klämmorna inte längre återanvändas. Stoppa istället överflödig längd i spåren och sätt sedan tillbaka de tre locken.

1. För att ta bort högtalaren när som helst, ta bort de tre höljena, dra kabelbanden ur deras instoppade läge och tryck sedan på flikarna så att du kan dra högtalaren framåt och ut ur hålet.

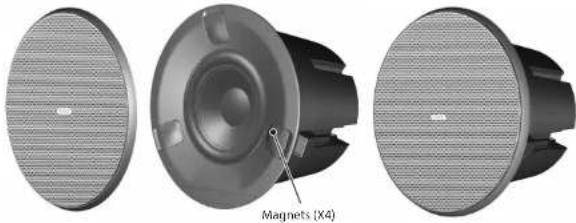

2. Installera det cirkulära gallret genom att trycka det över högtalaren. Små magneter håller den på plats.

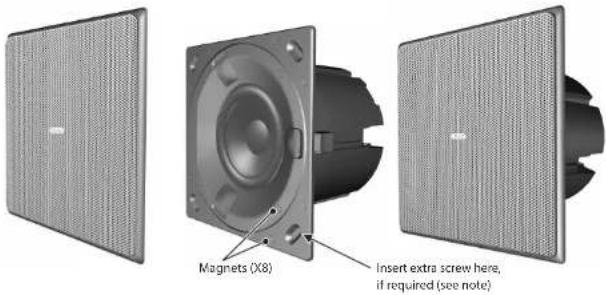

1. Alternativt kan du installera det fyrkantiga gallret genom att trycka det över den fyrkantiga baffeln. Små magneter i högtalaren omger och den fyrkantiga baffeln håller den på plats.

Anmärkning: Om den fyrkantiga baffeln inte trycker platt mot gipsväggen efter installationen, sätt in en 1/2" läng skruv i den ovala fördjupningen i varje hörn av baffeln och dra åt hand tills baffeln är platt mot gipsväggen.

1. WARNING: För att undvika potentiell skada på din högtalare, se till att förstärkaren är avstängd innan du ansluter eller kopplar bort nägra kablar.
2. Proceduren nedan beskriver installationen av högtalaren i ett typiskt studstak eller vägg med gips / gipsskivor.
3. Hitta en lämplig monteringsposition för högtalaren med hjälp av en stud-finder.
   WARNING: Se till att det inte finns några kraftledningar, andra kablar eller rörsystem som vatten, avlopp, gasledningar på den valda utklippningsplatsen. Se också till att platsen är tillräckligt längt från närmaste väggstift så att klämmekanismen kan fungera utan störningar.
4. Använd den medföljande utskärningsmallen som en guide och skär ut ett cirkulärt håll i gips / gipsskivan. Ta bort skräp från hålet. Använd ett lämpligt lim i det lokala området inuti hålet för att täta torrväggen mot tapparna och bjälkena, för att förhindra surr i taket.

Cutout Installation Template

1. Kör högtalarkabeln från din förstärkare till den här platsen och lämna tillräckligt slack för att möjliggöra anslutningen.

141Click Start

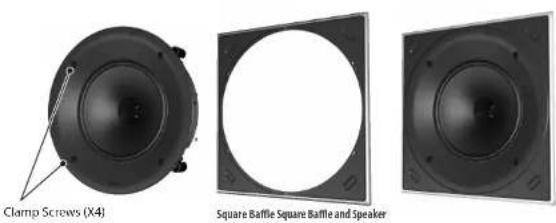

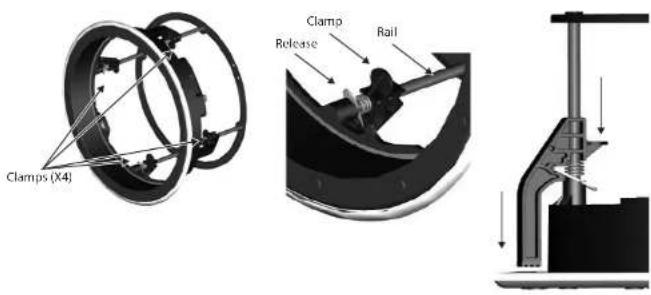

1. För att använda det fyrkantiga högtalargallret, flytta först fästklämmorna ur vägen genom att lossa de fyra skruvarna som är åtkomliga från högtalarens framsida. Ta bort baksidan från remsorna med dubbelsidig tejp och tryck in högtalaren i den medföljande fyrkantiga baffeln.

1. Om du vill använda det cirkulära högtalargallret, installera istället den medföljande cirkulära baffeln.

1. Följ informationen på föregående sidor för att ansluta högtalarkablarna från din förstärkare till högtalaranslutningarna. Kontrollera att polariteten är korrekt och att de positiva och negativa ledningarna är ordentligt anslutna.

2. Se till att klämmorna alla är i viloläge och tryck sedan in högtalar- / baffelaggregatet i urskärningshälet i väggen och se till att högtalarkablarna inte sitter fast.

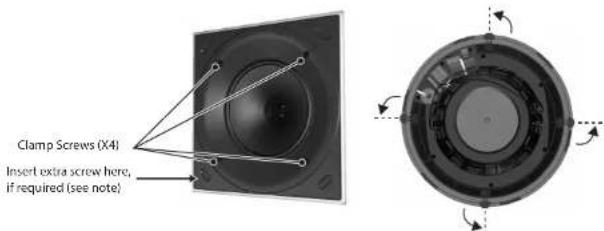

3. Dra åt de fyra skruvarna som är åtkomliga från framsidan av högtalaren tills alla fyra klämmorna håller högtalaren på plats. När skruvarna dras åt roterar klämmorna ut ur vilopositionen och klämmer fast mot gipsväggen / gipsskivan.

Obs! Om den fyrkantiga baffeln inte trycker platt mot gipsväggen efter installationen, sätt in en 1½" lång skruv i den ovala fördjupningen i varje höm av baffeln och dra åt hand tills baffeln är platt mot gipsväggen.

1. Installera det fyrkantiga gallret genom att trycka in det i den fyrkantiga baffeln. Små magneter håller den på plats.

1. Alternativt kan du installera det cirkulära gallret genom att trycka in det i den cirkulära balfeln. Små magneter håller den på plats.

1. Gallerna kan målas för att matcha inredningen innan de monteras på högtalarplattan.

2. Använd de medföljande fyrkantiga eller cirkulära maskerna för att skydda högtalarkottarna när du målar.

1. WARNING: För att undvika potentiell skada på din högtalare, se till att förstärkaren är avstängd innan du ansluter eller kopplar bort några kablar.
2. Proceduren nedan beskriver installationen av högtalaren i ett typiskt studstak med gips / gipsskivor. PCI 8DC-högtalarramen är installerad och ansluten, sedan kan högtalarenheten läggas till senare.
3. Hitta en lämplig monteringsposition för högtalaren med hjälp av en stud-finder. WARNING: Se till att det inte finns några kraftledningar, andra kablar eller rörsystem som vatten, avlopp, gasledningar på den valda utklippningsplatsen. Se också till att platsen är tillräckligt längt från närmaste väggstift så att klämmekanismen kan fungera utan störningar.
4. Använd den medföljande utskärningsmallen som en guide och skär ut ett cirkulärt hål i gips / gipsskivan. Ta bort skräp från hålet. Använd ett lämpligt lim i det lokala området inuti hålet för att täta torrväggen mot tapparna och bjälkena, för att förhindra surr i taket.

Cutout Installation Template

1. Kör högtalarkabeln från din förstärkare till den här platsen och lämna tillräckligt slack för att möjliggöra anslutningen.

145Quick Start

1. För att använda det fyrkantiga högtalargallret, flytta först monteringsklämmoma ur vägen enligt beskrivningen i steg 9 nedan. Ta bort baksidan från remsorna på dubbelsidig tejp och tryck in högtalarramen i den medfoljande fyrkantiga baffeln.

1. För att använda det cirkulära högtalargallret, tryck istället in högtalarramen i den medföljande cirkulära baffeln.

1. Följ informationen på föregående sidor för att ansluta högtalarkablarna från din förstärkare till högtalaranslutningarna på högtalarramen. Kontrollera att polariteten är korrekt och att de positiva och negativa ledningarna är ordentligt anslutna. Fäst högtalarkablarna till den bakre ringen på ramen med dragband för att förhindra rörelse.

PCI 8DC Terminals

1. Tryck försiktigt in högtalarramen i urskärningshålet och se till att högtalarkablarna inte kläms fast. Nå inuti ramen och vrid klämmorna utåt och dra klämmorna framåt på skenorna för att fästa högtalarramen på gipsväggen / gipsskivan. För att ta bort högtalarramen från hålet, tryck på frigöringsflikarna och tryck tillbaka klämmorna.

1. Använd de medföljande fyrkantiga eller cirkulära maskerna för att skydda högtalarkottama när du målar.

1. Gallerna kan mälas separat.
2. För att montera högtalaren i den monterade högtalarramen, rikta in kontakten på högtalaren med motsvarande kontakt på högtalarramen.

1. För att läsa högtalaren på plats i ramen, tryck ned de tre läsknapparna på högtalarens framsida. Obs! Om installationen, om den fyrkantiga baffeln inte trycker plant mot gipsväggen, sätter du in en ½" skruv i oval fördjupning i varje hörn av baffeln och dra åt hand tills baffeln är platt mot gipsväggen.

1. För att läsa upp högtalaren från högtalarramen, stödja först högtalarens vikt och vrid varje läs med en skruvmejsel mindre än ett halvt varv.
2. HF-omkopplaren har tre lägen, där 0 dB är platt. Justera efter behov för att passa rumsläget och de akustiska förhållandena.

149Quick Start

1. Installera det fyrkantiga gallret genom att trycka in det i den fyrkantiga baffeln. Små magneter håller den på plats. Alternativt kan du installera det cirkulära gallret genom att trycka in det i den cirkulära baffeln.
