Produkttyp	Aktivt kolonnhögtalare med variabel riktverkan
Märke	Tannoy
Modell	QFlex 16LS-WP
Kategori	Högtalare
Användning	Inomhus och utomhus (skyddsklass IP54)
Konfiguration	16 bredbandshögtalare på 89 mm (3,5 tum)
Nominell effekt	150 W RMS
Toppeffekt	300 W
Maximalt ljudtryck	120 dB SPL (peak)
Frekvensrespons	150 Hz – 20 kHz (±3 dB)
Riktningsverkan	Justerbar stråle via programvara (15° till 90°)
Anslutningsmöjligheter	1 Ethernet nätverksingång (Neutrik Ethercon), 1 PowerCon-ingång (ström)
Strömförsörjning	100-240 V AC, 50/60 Hz, 150 W max.
Mått (H × B × D)	1600 × 160 × 200 mm
Vikt	20 kg
Skyddsklass	IP54 (väderbeständig)
Kapslingsmaterial	Extruderad aluminium med stålgaller
Montering	Väggmontering (monteringssats ingår)
Programvara som krävs	BeamEngine och VNET (VHCT) för konfiguration och kontroll
Nätverksfunktioner	Fjärrdiagnos, omgivningsljudsdetektering, automatisk adressering
Certifieringar	CE, UL, överensstämmer med brandskyddsstandard (EN 54-24)
Medföljande tillbehör	Snabbstartguide, Ethercon-kontakter, strömkabel
Underhåll och rengöring	Rengör med en mjuk torr trasa. Använd inte frätande produkter.
Säkerhet	Installation av kvalificerad personal. Koppla bort före underhåll. Följ lokala bestämmelser.
Reservdelar och reparerbarhet	Reservdelar finns på begäran. Kontakta en auktoriserad Tannoy-tekniker.

Vanliga frågor - QFlex 16LS-WP TANNOY

Hur ansluter jag högtalaren QFlex 16LS-WP till nätverket?

Använd en nätverkskabel CAT5e eller högre med en Neutrik Ethercon-kontakt. Anslut den till nätverksingången under den nedre luckan. Se till att nätverket är konfigurerat i switchläge och att IP-adressen tilldelas via DHCP eller manuellt via programvaran BeamEngine.

Hur justerar jag ljudstrålens riktning?

Riktningsverkan justeras med programvaran BeamEngine från Tannoy. Anslut högtalaren till nätverket, starta programvaran, välj enheten och ändra strålparametrar (vinkel, lutning). Ändringarna tillämpas i realtid.

Vilken skyddsklass IP har denna modell?

QFlex 16LS-WP är certifierad med IP54, vilket skyddar mot damm och vattenstänk. Den kan installeras utomhus skyddad från direkt väderpåverkan.

Kan jag använda denna högtalare för musik?

Ja, QFlex-serien är lämplig för både röst och musik. Dess frekvensrespons på 150 Hz till 20 kHz möjliggör högkvalitativ musikåtergivning, särskilt för bakgrundsmusik eller ljudmeddelanden.

Vilken programvara krävs för konfiguration?

Två programvaror krävs: BeamEngine för strålinställning och nätverkskonfiguration, och VNET (eller VHCT) för övervakning och diagnostik. De finns att ladda ner från Tannoys webbplats.

Hur monterar jag högtalaren på väggen?

Använd medföljande monteringssats. Fäst väggplattan på en solid vägg (betong, tegel) med lämpliga pluggar. Häng högtalaren på plattan och lås den i önskad vinkel. Se installationsguiden för borrmått.

Vilken maximal effekt stöds?

Högtalaren är aktiv, så ingen extern förstärkareffekt behövs. Dess nominella effekt är 150 W RMS och toppeffekten är 300 W.

Hur underhåller jag QFlex 16LS-WP?

Rengör galler och kapsling regelbundet med en mjuk torr trasa. Undvik slipande medel eller lösningsmedel. Kontrollera nätverks- och strömanslutningar periodiskt. Vid problem, kontakta en auktoriserad tekniker.

Är denna modell kompatibel med brandskyddssystem?

Ja, QFlex 16LS-WP är designad för personsäkerhet och är certifierad enligt standarden EN 54-24 för talade larmsystem. Den kan integreras i ett PAVA-system.

Vad gör jag om högtalaren inte startar?

Kontrollera först strömkabeln och eluttaget. Se till att ingångssäkringen är hel (byt ut mot en säkring av samma typ och märkström). Om problemet kvarstår, kontakta Tannoys tekniska support.

BRUKSANVISNING QFlex 16LS-WP TANNOY

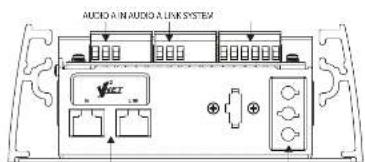

Nar platen ar borttagen ser anslutningsomraena ut s har

0MT7A53IN1RINKMANSIN

Shiny

Toppy

60DFLEXUSL-WF

Quick Star Guide 61

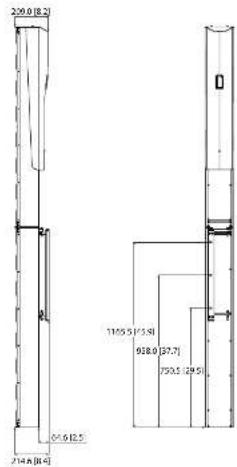

Hopsattning

Pacar a rane modul tte hige p moneringsmodt ach mll demnigst stkla. Aia elektronics komponen fini 1matermoulen pa en Ofet 16Ls. Andun multipoteknikema som visua.

Riktahopdeivakolummernenlignedan.

First skypallortuna ide stegan som visus. Endast ut vaggfist
kras for att montera de la modulona. For flexibilitet kan vaggfistet
monetas por antragen den omei afterne peiaren. Vaggfistet kan
higgs para svenir aftero wiprups. 3 mm inessinur vor gat ot Foxz
k anstasi deskanl horntkentil viell.

Mud gingolanspunktenka on vorder aan Schwen-kolonen kan hogaan rater 96 graer moit monteringstrukturen, villet gat der ltt att lamma at ingangstuktanpenlen.

Fornontingsinstuktioner och scheman hvihas direkt ill Ofx Operations Manual -gngip Tannospro.com

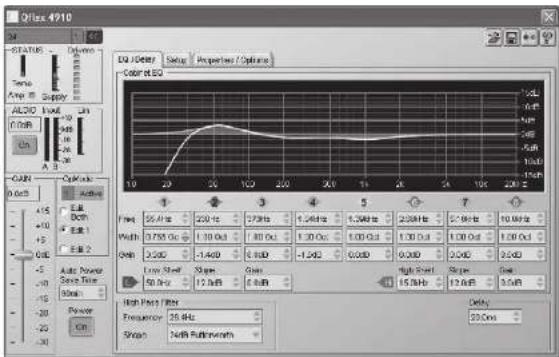

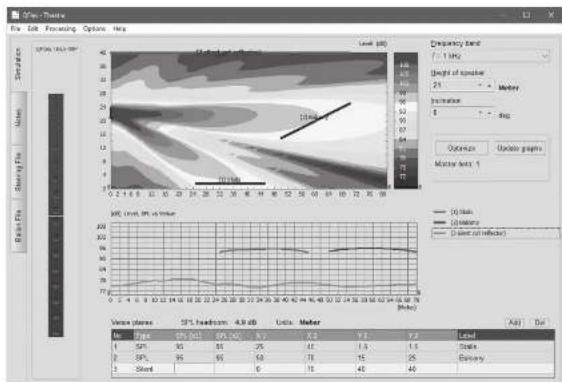

Programvara

Programa: 1n t s t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t

BeamEngine

NET (Fodware)
