Tack för att du köpte den här Tannoy Ceiling Monitor System-produkten. Tannoy CMS-serien är designad för både tai- och musikprogrammaterial och ger exceptionell ljudkvalitet och längsiktig tillförlitlighet i alla taksmonterade applikationer. CIAS 3.0 DC-serien har nya 16 ohm Dual Concentric-drivrutiner för förbättrad prestanda och förlängd livslängd.

Uppackning

Varje Tannoy-produkt inspekteras noggrant före leverans. Efter uppackning, kontrollera din produkt för att se till att inga skador har uppstått under transporten.

Vänligen meddela din återförsäljare och spara allt fraktmaterial i den osannolika händelsen, eftersom din återförsäljare kan behöva returer.

Alla CMS-hödtalare levereras i par och förses med följande tillbehör som standard: E-ring, kakelbro-kit, utskuren mail och färgmask. En glipsring (lera) finns som tillval.

Vissa regionala konstruktionskoder kräver användning av en sekundär metod för att säkra högtalare i taket för att säkerställa säkerhet för säkerhetskopiering. En sekundär stödlinje ska fästas från säkerhetsöglan på produktens baksida till en källpunkt i taket. För PI-modeller ska den sekundära stödlinjan fästas från baksidan av förarchassit till en källpunkt i taket. Se de relevanta konstruktionskoderna i din region.

Når du ancänder en drivivrare för att installera produkten är det viktigt att använda rätt momentliväinställningar för att undvika övertragning och skador på takmaterialet eller klämmorna. Rekommenderad momentinställning: 1,5 Km

Tannoy ansvarar inte för skador som orsakats av felaktig installation av dessa högtalare.

CMS 603 ICT LS år UL-1480, kategoril UUWW, för användning med icke-DC-övertakade system.

Elektrisk säkerhetsanmärkning: För att uppfylla standarden UL-1480 kräves metallklädd flexibel ledning (BX) för anslutning till kopplingsplinten för korrekt jordning.

För att följa UL-regierna måste PI-backcan alltid användas med CMS PI-modelier.

法律机构备案

Identifiering av produktfunktion

VIKTIG OBSI Rötningarna för varje högtalare nedan är generiska och gäller de angivna högtalartyperna. Vissa variationer kommer att vara uppenbara i vissa modeller, men skillnader är inte kritiska för installationsändamäl förutom som nämnis.

Blindfäste

Blindmonterade modeller levereras med en förmonterad backcan. Ovanstäende gäller alla modeller och alla andra som INTE har ett "PI" - suffix.

Förinstallera

En forinstallationserhet (PI) visas utan varni forinstallationsbackcan.

Förinstallera backcan

Valfri förinstallation (PI) backcan för PI-modeller.

OBS! Modellerna CNS 603DC / KT PI och CNS 803DC har transformatorn fäst på insdan av baksidan. CNS 503DC / KT PI har transformatorn fäst i högtalaranheten.

Quick Star Guide

85

Tillbehör

Standardtillbehör

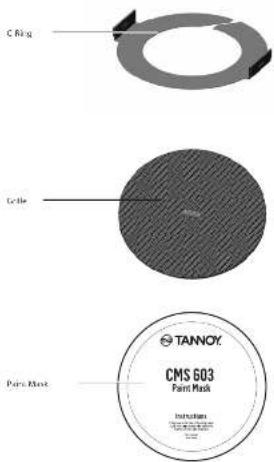

C Ring Cell Paint Mask TANNOY CMS 603 Paint Mask

Installationsguide för undertak

1. Ta bort takplattan från ramen och placera den på en plan yta. Placera utskärningsmallen (självhäftande baksidal på plattan. (Figur 1)
2. Kipput hålet i takplattan med en dýrsåg enligt den streckade linjen som anges på mallen (hg. 2)
3. Placera C ringen och kakelbryggan ovampa takpanclen, rikta C ringen över hålet och skrura C ringen till kakelbryggan med de medföljande fistera. (Bild 3)
4. Gå till kapittel Kabeldragning och inställning.
5. Skut högatalarenheten genom hålet. Vid skurvarna (betecknade "Skurvfor") medurs på högatalarens framska för att förstings monteringsvalgarna. Ora å skurvarna titts ett fast græpp uppåks. (OBS: Skurvar har ett PozDrive-huvud; användning av en PozDrive-drivrutin rekommenderas). Om du använder en drivrutin, Tannoy rekommenderar en vrijmomentinställning på 1,5 Km. (Bild 4) TÄCK INTE!
6. Fäst oplanskystidet på brokarna på den förner balllets innan du förster qallret genen att presentera det för higtakarna och låta magneterna dra det på prats (Fig. 5). (Med CMS 4038Ce / ICTe är qallret redan monterat på produkten.)

1

18J

Fig3

14

§3

Installationsguide för tak (gipsskivor)

1. Placera utskämingsmallen (självhäftande baksida) i taket. (Figur 1)
2. Klipp ut hålet i taket med en dýnsåg enligt den streksade linjen som anges på mallen och skijat sedan C-ringen i taket och rikta in den över utskämingshålet. (Bild 2)
3. Ga till kapitlet Kabeldragning och inställning' och atengå till punkt 4 nedan.
4. Skjut högtalarenheten genom håckt. Vid skruwarna (tetecknade "Skruvne") modurs på högtalarans framesida för att förlinga monteringeringarna. On är skruwarna tills ett fast grepp uppersis. (085: Sunvear har ett Pozibiliv-hurund, användning av en Pozibiliv-crruvutn rekommenderas). Om du använder en crvrutn, Tarnoy rekommendesar en endmomentinställning på 1,5 Km. (Bild 3) TÄCK INTEI
5. Fäst nytonskytidet på krokarna på den främre baffeln innan du fäster gallret genom att presentera det för högtalarna och läta magneterna dra det på plats (fig. 4). (Med CMS 408DCE / ICTe är gallret redan monterat på produkten.)

Fig.1

图2

16p.

Fig.3

ANMÄRKNING OM INSTALLATION AV CMS 4030Ce / ICTe:

Innan du drar åt skruvarna i steg 4, vrid högtalaren i önskad riktning. När skruvarna dras åt läses högtalaren på plats. Sätt tillbaka den främre kanten för att dölja monteringsskruvarna.

BB CM53.0 Series

Quick Start Guide B9

Installationsguide för valfri gipsring

En valfri gipsning (lera) är tillgänglig från Tannoy. Detta fäste är utformat för att fönnstalleras i nykonstruerade, idke-upphängda tak.

1. Spik eller skruva fast gipsningen på bjalken. (Figur 7)

2. Lägg högtalarkablarna dit högtalaren ska monteras och slutför gi psarbeten i taket. (Bild 2)

3. Gi till kapittel 'Kabelöragning och installning' och återgå till punkt 4 nedan.

4. Skjut högtalarenheten genom hålet. Vid skruvara (betecknade "Skruivir") medurs på högtalarens framiskia för att fördanga monteringingsingarna. Dra å skruvara bills ett fast grepp uppnäs. (Obs! Skruvar harctt PoziDriv-huxud; användning av en PoziDriv-drivrutin rekommendens). Om du använder en drivrutin, Tanncy rekommendenter en veldmomeminställning på 1,5 km. (Bild 3)

TACK INTEI

1. Fäst nylonskyddet på krokarna på den främre baffeln innan du fäster gallret genom att presenters det för högtaiaama och läta magnetema dra det på piats (fig.4). tMed CMS 4030Cz / KTe är gallret redan monterat på produkten.)

ANMÄRKNING OM INSTALLATION AV CMS 403DCe / ICTe:

Innan du drar åt skruvarna i steg 4, vrid högtalaren i önskad nktning, här skruvarne dras åt läses högtalaren på plats. Sätt tillbaka den främre kanten för att dölja monteringskruvarna.

+51

Fig2

[1]

[Unreadable]

Installationshandbok för valfri bakinstallation före installation (endast PI-modeller)

En valtri pre-installation backcan är tillgänglig för alla pre-installation (PI) modeler. Backan är konstruerad för förinstallation i mykonstruerade, ikke-upplångda tak. OBS: Modellema CMS 603DC / ICT och CMS 803DC har transformatorn fäst på insidan av baksidan. CVS 503DC / ICT-modellema har transformatorn fäst högtalarenheten.

1. Fäst backtan till en säker och säker föreringspunkt. Delta kan göras på ett antal sätt: METOD 1: Fäst bakssdan till en säker fastpunkt genom att använda lämpliga infastningar med de fyra fasthålen på PI-bakssdan. (Figur 1)

METOD 2: Sästa baksidan till en säker och säter förstpunkt med lämpliga fästen med de flexibla remmarna som är första på PI baksidan. (Bild 2)

METOD 3:

a. Fast PI balsidan till den vallria förmonteringsringen (gipsringen) med de fästen som medtöljer förmonteringsringen. (Bild 3):

b. Fäst sedan vingarna på fönnonteringsningen till en säker och säker fastpunkt med hjälp av lämpliga fasten. (Bild 4)

Vänligen vänd

表7

2

Fig.2

表

Installationshandbok för valfri bakinstallation före installation (endast PI-modeller)

1. Anslut ledningen till den installerade haksidan. Detta kan gleras på två sätt:

METOD 1: Du kan använda klämman på bakiskan av den förinstallerade bakskanningen. Produkten accepterar en klämkontakt med en gångstorlek på upp till 22 mm: För att ta bort kabelklämman, sknuva helt enkelt bort den gångade brickan (under kabelhöljet) som håller kabelklämman på plats och tryt ut den mot en ledningspresspress. (Bild 5)

METOD 2: Du kan använda vilken som helst av de tre utstansningspunisterna på sidoma av Plaksidan (19 mm, 22 mm eller 28 mm diameter). [Bild 6]

1. Om ledningen inte år väld som ledningsmetod, kör en godkänd högtalar kabel till den installerade burken. Avsluta i den toppmonterade kabelkämman eller med en godkänd kabelanslutning i en av de tre utstötningspunktema på sidoma av PI-baksidan.

2. Kapa hålet på rätt plats i taket med en dynsåg. Placera den förinstallerade baksidan över hålet. (Bild 7

S. Gå till kapitlet 'Kabeldragning och inställning' och återgå sedan till punkt 6 nedan.

1. Sjut högtalarenheten genom hälet. Vid skruwarna (beltecknade "Skruvfr"). modurs på högtalarons framsida för att förlinga monteringingarna. Dra å skruwarna tills ett fast grepp uppräs. (1985: Sanivar har ett Polifidiv-huruvat; användning av en Polifidrva-crivutrun rekommenderas). Om du använder en drivutrun, Tannoy rekommenderar en vindmomentinställning på 1,5 Km. (Bild 8)

TÄCK INTE!

1. Fäst nytonsvyddet på krokarna på den främre baffeln innan du monterar galret genom att presentera det för högtalerna och läta magneterna dra det på plats. (Bild 9)

Kabeldragning och installation

1. Öppna kabelnöljet som tillämpligt och lokalisera kontakten och uttaget på Euro-typ på baksildan av högtalaren. (Figur 1)

2. För anslutning till en förstärkare, använd stift 1 och 2 (bild 2):

- Stift 2 är negativt

För anslutning till ytterligare högtalare i en distribuerad linje är stift 3 och 4 parallella där:

- Stift 3 år negativt

- Stift 4 år positivt

1. Stäng kabelhöjet och dra åt båda skruvama på kabelklämman (tom tillämpligt).

2. Använd vindomkopplaren på enhetens framsica för att välja läge med låg impedans (LoD) eller hög impedans (70 V eller 100 V) för distribuerade applikationer.

HÖGTALAREN LEVERERAS I LÄG IMPEDANSLÄGE. ANSLUT ALDRIG HÖGTALAREN TILL EN 70/100 VOLTFÖRSTÄRKARE NÄR DET ÄR INSTÄLLT FÖR LÄG IMPEDANS.

CMS 403DCe / ICTe och CMS 503DC / ICT-modeller (alla varianter) använder en 30 V transformator. I applikationer med distribuerad linje kan transformatorn utnytjas med 30 W, 15 W och 7,5 W, med ytterligare 3,75 W-kan för 70 V-lechningsystem. (Bild 3)

CMS 603DC / ICT och CMS 803DC modeler (alla valanter) använder en 50 W transformator. I applikationer med distribuerad linje kan transformatorn utryttjas vid 60 W, 30 W och 15 W, med ytterligare 7,5 W-kan för 70 V-ledningssystem. (Bild 4)

F4

132

131

Fig.4

Målning

Om så önsas kan qallret och haftepanelen målas för att matcha den omgivande inredningen.

Mala baffeln:

• Maskera försistigt kort drivaggregatet med hjälp av den medföjande fängmasken för att säkerställa att ärgen inte kommer i kontakt med kon- och rullomgivningen.
• Applicera flera tunna fänger - detta ger en bättre finish än en alltför tjock pås.

Mala gallret:

• Ta förskigt hort den akustiskt transparenta gallret från baksidan av gallret.
• Måla gallret och sätt sedan tillbaka gallret - fiera tunna fänger kommer att ge en bättre finish än ett alltför tjockt lager.
• Tåst gallret ljen på gallret över hela området med ett lätt spraylim för att uncviska hördara resonanser.

Introduction

1. Registrera online. Registrera din nya Music tribe-utrustring direkt efter att du köpt den genom att besika musictibe com. Att registrera dit köp med virt enkla onlinelomulär hjälper avs att behandelte dire reparationsanspräis snalbare och mer effektivt. Lis också vilkoron i vår garanti, om bilämpligt.
2. Fel. Om din Musik Tribe autoriserende återänslåvere inte linens til månet kan du kontakta Musik Tribe Authorized Fuktiler för tillt andat under "Support" på musikttibe.com. Om dit land inte åristat, kontrollen om dit problem kan hanger av vir "Online support" som också finns under "Support" på musikttibe.com. Alternativkan du stocks en ett online-garantanspråk på musikttibe.com iNBAK del recumterar produktion.
3. Strömanslutningar. Innen da aneluter enheten till ett eluttag, se till att du använder rätt nätspönning för just din modell. Folaktiga säkningar måste bytas ut mot säkningar av somma typ och mäckning utan undantag.
