GEBRUIKSAANWIJZING CMS 803DC BM TANNOY

veiligheidsvoorschriften

1. Les deze voerschriften.

2. Bewer deze verwirchen.

3. Nieu alle waarschuvtogen in acht.

4. Voig alle voorschriften op

5. Gebruik dit apuraat niet in de buurt van water.

6. Reinig het uitsluitend met een droge door.

7. Let erop geen van de ventilatie-openingen

te bedelisken. Plaats en installeer het volgens de

voor schichten van de tachkant.

B. Het apparaat mag niet worden geplaatst in de buurt van radiatoren, warmte-uitlaten, kachels of andere zakon (pol versterkers) die warmte algewen.

1. Gebruik uitsluitend door de producent

gespi-licerdbebeharen c.q. anderdelen.

1. Gebruik het asparaat uitsluitend in combinatie met de wagen, het statiel, de driepost, de beugel of tafel die door de producent is aangegeven, of die in combinatie met het

apparaat wordt verkocht. Bij gebruik van een wagen dient men voorzichtig te zijn bij het vermijden van de combinatie wagen/apparaat en letsel door vallen te voorkomen.

1. Correcte alouer van dit product: dit symbol geeft aan dat u dit product op grond van de NEEA, nichteijn (2012) [9/FII] en de nationale welgeving van uw land niet met het gewone

allkop van de mittige leversdav naar een betrieke inzarmopost voor algerdekte elektrische en elektronische apparatur (AEIS) wordt gebracht, wordt het kan worden geeryezleed. Vorteige de gezomierel gewarlijke stellen die in elektrische en elektronische apparatur kunnen worten, kan een ontjeerd aflove van afvai van het onderhaarde type een negatieve imoded op het milken en de momentatie gezomiehe beheld. Een juste afwer van de product is echter niet afroen better teel milieu en de gezondheid, maar draagt tevers bij een aan dockmateter gebruik van de natuurlijke helproomen. Voor meer informatic over de plaatsen waaru uit algerdekte apparatur lami intereven, lami u contact opimen met uw gemette of de plaatselijke reingangdienst.

1. Installeer niet in een kleine ruimte, zich een barkerkast of iets dengelijks.

2. Plaats geen open viammon, zoals brandende kransen, op het apparaat

Backcan vorinstallieren

Bank u voor het aanschaffen van dit Tannoy plafondmonitorsysteem. Ontworpen voor zowel sprak- als muziekprogrammamateriaal, biedt de Tannoy CNS-reeks urzonderlijke geluidskwaliteit en langdunige betrouwbaarheid in alle toepassingen voor plafondmontage. De CNS 3.0 DC serie is voorzien van nieuwe 16 ohm Dual Concentric-drivers voor verbeterde prestabes en een langere levensduur.

Uitpakken

Elk Tannoy-product wordt voor verzending zongvuldig geïnspecteerd. Inspecteer uw product na het uitpakken om er zakar van te zijn dat er tijdens het transport geen schade is opgetreden. In het onewanschijnlijke gezal van schade dient u uw dealer op de hoogte te brengen en al het verzendmateriaal te bewaren, aangezien uw dealer mogelijk een retourzending nodig heeft.

Alle CMS-luidspekers worden per paar verzonden en worden standaard geleverd met de volgende accessoires: C ring, tegelbrugkit, uitgesneden sjabloon en verfmasker. Een clips (modder) ring is verkrijgbaar als optioneel accessoire.

Veiligheidsmededelingen

Semmlige regionale houworschriften vereisen het gebruik van een secundaire methodie om luidprekers in het plafond te bevestigen om een back-updondersteuning te bleden. Een secundaire ondersteuninglijn moet worden bevestigd varaf de veiligheidstius aan de achterkant van het product naar een bronpunt op het plafond. Voor Pl-modellen moet de secundaire ondersteuninglijn varaf de achterkant van het chassis van de driver worden bevestigd aan een bronpunt op het plafond. Raadpiceg de relevante bouworschriften in voor regio.

Wanneer een elektrische aandrijving gebruikt om het product te installieren, is het essenteel om de juiste instellingen voor het aanhaalmoment te gebruiken om te strak aandraalen en schade aan het plafondmateriaal of de klemmen te voorkomen. Aanbevolen aanhaalmoment: 1,5 km

Tannoy kan niet aansprakelijks worden gesteld voor enige schade veroorzaakt door onjuiste installatie van deze luidsprekers.

De CMS 603 ICT LS is UL-1480, categorie UIM/W, voor gebruik met niet-DC bewaakte systemen.

Kennisgeving elektrische veiligheid: Om te voldoen aan de standaard UL-1480, is een met metaal beklede flexibele buis (BK) vereist voor aansluiting op het aansluitblok voor een goede aarding.

Om aan de UI -voorschriften te voldoen, moet de PI-backran altijd worden gebruikt met de CMS PI-modelen.

VDDIE

Identificatie van productkenmerken

BELANGRIJKE OPMERKING: onderstaande tekeningen voor elke luidspreker zijn algemeen en gelden voor de gespecificeerde luidsprekertypes. Sommige variabies zullen in sommige modellen duidelijk zijn, maar verschillen zijn niet kritisch voor installatiedosleinden, behutre zoals aangegeven.

Blinde montage

De blind mount modellen worden geleverd met een voorgemontende backcan. Het boverstaande is van toepassing op alle modellen en alle andere die GEDN achtervoegsel "PI" hebben.

Pre-installeren

Een pre-install (P) -eenheid wordt getoond zonder de optionele pre-install backcan.

Installeer backcan vooraf

Optionele pre-install (PI) backcan voor PI-modellen.

OPMERKING: Bij de modellen CMS 603DC / ICT PI en CMS 803DC is de transformator vooraf aan de binnenkant van de backcan bevestigd. De CMS 503DC / ICT PI heeft de transformator vooraf op de luidspreterset bevestigd.

CMS 3.0 Series

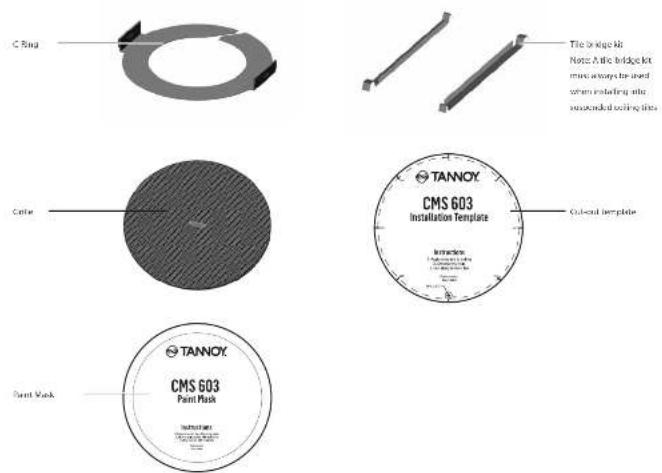

Accessoires

Standaard Accessoires

Optionele Accesoires

Installatiehandleiding voor verlaagde plafonds

1. Verwijder de plafondtegel uit het frame en plaats deze op een vlakke ondergrond. Plaats het uftgesneden sjabvion (zellklevendl) op de tegel. (Figuur 1)
2. Zaag het gat in de plafondtegel uit met een padzaag volgens de onderbroken lijn aangegeven op de sjabloon (Fig. 2)
3. Plaats de C-ring en tegelbrug bovenop het plafondpanel, lijn de C-ring uit over het gat, en schroef de C-ring op de tegelbrug met behulp van de meegeleverde bevestigingen. (Alb.3)
4. Ga naar het hooldstuk 'Bedrading en installatie'.
5. Schulf de luidsprekerset door het gat. Oraal de schroeven (aangedund als "Screw Fix") rechtsom aan de voorkant van de luidsreker om de montageleugels te weilengen. Oraal de schroeven vast tozdat u ze stevig vasthoudt. IOPMERKING: schroeven hebben een PoziDriv-kop; het gebruik van een PoziDriv-driver wordt aanbevolen). Als u een power driver gebruikt, Tannuy advisert een aamzaalmoment van 1,5 Pim. (Alb.4) NIET TE VAST AANDRAAIEN!
6. Bevestig de nylon bewelliging aan de haken op het vooste schot voordat u het rooster bevestigt door het aan de luidsprekers te presenteren en de magneten het op zijn plaats te laten trekken (Fig.5). (Bij de CMS 403DCe / ICTe is het mooster al op het product gemontleend.)

Quick Star Guide

75

Hg!

log?

Fig.3

1814

Fig.5

OPMERKING OVER DE INSTALLATIE VAN CMS 403DCe / ICTe:

Deaal de luidspreker in de gewenste richting wordt u de schmeven vastdealt in stap 5. Manner de schmeven zijn vastpedraald, wonnt de luidspreker op zijn plaats vergrendeld. Plaats de voorlijst terug om de montageschmeven te verbergen.

Installatiehandleiding voor plafonds (gipsplaat)

1. Plaats de uitgesneden sjabloon (zelfklevend) op het plafond. (Figuur 1)
2. Zang het gat in het plafond uit met een parzaag volgens de ondertricken lijn aangegeven op de sjahlsen en schuif de C-ring in het plafond en lijn deze uit met het uitgesneden gat. (Fijuur 2)
3. Ga maar het houldstuk 'Bedrading en installatie' en keer terug naar punt 4 hieronder
4. Schaal de luidsprekerset door het gat. Dwaal de schroeven (aangeduid als "Screw Fix"), rechtbeom aan de voorkant van de lindspreiser om een montagreelengels te verloegen. Dwaal de schroeven vast totaal u ze stervig voerdoult. (DPMERKING: schroeven hebben een PostDrive-kop; het gebruik van een PostDrive-driver wordt aanbevolen). Als u een power driver gebruikt, Tamnoy adseerct een aanhaalmoment van 1,5 Nm. (Alb.3) MIET TE VAST AANDRAAIEN!
5. Bevestig de nylon bevelijing aan de haken op het voorste schot wordt u het rooster bevestigt door het aan de luidsprekers te presenteren en de magneten het op zijn plaats te laten trekken (Fig. 4). (Bij de CMS 4030Ge / ICTe is het rooster al op het product gemontcend.)

OPMERKING OVER DE INSTALLATIE VAN CMS 403DCE / ICTe:

Draai de luidspreker in de gewenste richting voordat u de schroeven vastdraait in stap 4. Nanneer de schroeven zijn vastgedraaid, wordt de luidspreker op zijn plaats vergrendeld. Plaats de voorlijst terug om de montageschroeven te verbengen.

Fig.1

[5]

| q.1

184

Installatiehandleiding voor optionele gipsring

Een optionele beugel van gips (modder) ring is verknijgbaar bij Tannoy. Deze beugel is ontworpen om vooraf te worden geinstalleerd in nieuwe geconstrusende, niet-verlaagde plafonds.

1. Spijker of schroef de gipsring op de draagbalken. (Figuur 1)
2. Leg de luidsprekerbedrading op de plaats waar de luidspreker zal worden gemonteerd en volutoi het stukadoorswerk aan het plafond. (Fquur 2)
3. Ga naar het hoofdstuk 'Bedrading en installatie' en keer terug naar punt 4 hieronder.
4. Schuil de luidsprekonsel door het gat. Drasi de schroeven (aangeduid als "Screw Fix" rechtsom aan de voorkant van de huldspreker om de montageveleges te verlotingen. Drasi de schroeven vast totaat u ze stevig vasthoudt. (Opmerking: schroeven hebben een PoziDriv-kop; het gebruik van een PoziDriv-driver wordt aanbevolen). Als u een power driver gebruikt, Tannoy advicesri een aanhaalmoment van 1,5 Nm. (Afb.3) NIET TE VAST AANDRAAIEN!
5. Bevestig de nylon beveliging aan de haken op het voorste schol voordat u het rooster bevestigt door het aan de lundsprekers te presenteren en de magneten het op zijn plaats te laten trekken (Fig.4). (BJ de CMS 403DCe / ICTe is het rooster al op het product gemonteerd.)

[eq.]

163.

Fig.3

Fig.4

OPMERKING OVER DE INSTALLATIE VAN CMS 403DCe / ICTe:

Draal de luidspreker in de gewenste richting wordt u de schroeven vastdraalt in stap 4. Manner de schroeven zijn vastgednaak, wordt de luidspreker op zijn plaats vergrendeld. Plaats de voorlijst terug om de montageschroeven te verbergen.

Installatiehandleiding voor optionele pre-installatie backcan (alleen PI-modellen)

Ten optionnelle pre-install backcan is beschibaar voor alle pre-install (PI)-modellen. De backcan is ontworpen voor pre-installatie in nieuwe geconstureerde, niet-vertaagde plafonds.

OPMERKING: Bij de modellen CMS 603DC / ICT en CMS 903DC is de transformator vooraf aan de binnenkant van de backcan bevestigd; Bij de CMS 503DC / ICT-modellen is de transformator vooraf op de luidsprekerset bevestigd.

1. Bevestig de backcan op een veilig bevestigingspunt. Dit kan op een aantal manleren worden gedaan: METHODE 1: Bevestig de backcan op een veilig bevestigingspunt met behulp van geschikte bevestigingen met de 4 bevestigingsgaten op de P1 backcan. (Figuur 1)

F2

METHODE 2. Zet de backran vast op een veilig bevestigingspunt met behulp van geschikte bevestigingen met de flexibele banden die aan de PI-backran zijn bevestigd. (Figuur 2)

F22

METHODE 3

een. Bevestig de PI-backcan aan de optionele voormontagering (gipsring) met behulp van de bevestigingen die hij de voormontagering zijn geleverd. (Afb. 3)

f43

b. Zet vervolgens de kleugels van de voormontagering vast op een veilig bevestigingspunt met behulp van geschikte bevestigingen. (Alb.4)

F21

Draai alsjeblieft om

Installatiehandleiding voor optionele pre-installatie backcan (alleen PI-modellen)

1. Bevestig de buis aan de geinstalleende backcan. Dit kan op twee manieren:

METHODE 1: U kunt de klem aan de achterkant van de pre-install backcan gebruiken. Het product accepteert een knijpconnector met een schroefdraadmaat tot 22 mm: Om de kabelklem te verwijderen, draat u eenvoudig de ring met schroefdraad (onder de bedradingafdeisking) los die de kabelklem op zijn plaats houdt en verwangl u deze door een kabelklem. (Alb.5)

例2

METHODE 2: U kunt elk van de drle uitbreekpunten aan de zijkanten van de PI-backran gebruiken (diameter 19 mm, 22 mm of 28 mm). (Afb.6)

1

1. Als er geen kabelbuis is gekseen als bedradingsmethode, wertt u een goedgekeurde luidspreker-kabel naar de geinstalleende bus. Eindig in de bovensaan gemonteerde kabelklem of met een goedgekeurde kabelconnector in een van de drie uitbreckpunten aan de zijkanten van de PI-backtan.

2. Snijd een gat op de juiste plaats in het plafond met een padzaag. Plaats de pre-install backcan over het gat. (Afb.7)

[Unreadable]

1. Ga naar het hoofdstuk 'Bedrading en installatie' en keer terug naar punt 6 hieronder.
2. Schulf de luidsprekret door het gal. Draai de schroeven (aangehold als "Screw Fix") rechtboom aan de workant van de luizpseer om de montageplekingels te verlengen. Draai de schroeven vast totalu u ze steig vestbrecht. [OPNERKING: schroeven heelben een PostDrive-kog; het gebruik van een PostDrive-driver wordt aanbevolen]. Als u een power driver gebruikt, Tannoy actreert een aanhaalmoment van 1,5 Km. (Afs.8) NIET TE VAST AANDRAAIEN!
3. Bevestig de nylon verligneld aan de hansen op het voorste schot voorsat u het rooster bevestigt door het aan de luidsprekers te presentoren en de magnoten het op zijn plaats te laten trekken. (Afb.9)

增

Fig.5

Bedrading en Installatie

1. Open het bedradingdeksel (Indien van toepassing) en zoek de eurostekker en -aansluiting aan de achterkant van de luidspreker. (Figuur 1)
2. Gebruik voor aansluiting op een versterker pennen 1 en 2 (afbeelding 2):

• Pin 1 is positief

• Pin 2 is negatief

Voor aansluiting op extra kidsprekers in een gedistribueerde lijn, zijn pennen 3 en 4 parallel, waarbij: • Pin 1 is negatief

• Pin 4 is positief

1. Suit het bedradingdeissel en draai boide schroeven op de kabellem vast [indien van toepassingl.
2. Gebruik de draalschakelaar aan de voorkant van het apparaat om de modus met lage impedantie (1 hoge impedantie (70 V of 100 V) te selecteren voor gedistribueerde toepassingen.
   DE LUIDSPREKER WORDT GELEVERD IN LAGE IMPEDANTIE-MODUS. SLUIT DE LUIDSPREKER NOOIT AAN OP EEN 70/100 VOLT VERSTERKER ALS DEZE IS INGESTELD VOOR EEN LAGE IMPEDANTIE.

De modelen CMS 403DCe / ICTe en CMS 503DC / ICT (alle varianten) gebruiken een transformator van 30 W. In gestructurende lijntorpassingen kan de transformator worden afgetapt op 30 W, 15 W en 7,5 W, met een extra 3,75 W-aftaktung voor 70 V lijnsystemen. (Afb.3)

De modellen CMS 603DC / ICT en CMS 803DC (alle kantanten) gebruiken een transformator van 60 W. In gedistribuerde lijntoepassingen kan de transformator worden afgetapt op 60 W, 30 W en 15 W, met ten extra 7,5 W aftakking voor 70 V lijnsystemen. (Alb A)

Quick Star Guide

81

Fig.1

1027

(b).

Fig.1

NL

Schilderen

Indien gewenst kunnen het rooster en het schotpaneel worden geverfd om bij het omringende decor te passen.

Het schet schilderen:

• Dek de aandrijfeenheid zorgvuldig af met het meegeleverde verfmaster om ervoor te zorgen dat de verf niet in contact komt met de kegel en de rohrand.
• Breng meendere dunne verlagen aan - dit geeft een betere afverking dan een te dikke laag.
  Het rooster schilderen:
• Verwijder voorzichtig het akoestisch transparante roosterdoek van de achterkant van het rooster.
• Verf het rooster en verwang het doek van het rooster - meendere dunne verflagen geven een betere afwerking dan een te dikke laag.
• Bevestig het roosterdoek opnieuw over het hele gebied aan het rooster met een lichte spuitlijm om hoorbare resonanties te woorkomen.
