BEDIENUNGSANLEITUNG QCI 8DC TANNOY

Die mit dem Symbol markierten Anschlüsse führen so viel Spannung, dass die Gefahr eines Stromschlags besteht. Verwenden Sie nur hochwertige, professionelle Lautsprecherkabel mit vorinstallierten 6,35 mm MONO-

Klinkensteckern oder Lautsprecherstecker mit Drehverriegelung. Alle anderen Installationen oder Modifikationen sollten nur von qualifiziertem Fachpersonal ausgeführt werden.

Achtung

Um eine Gefährdung durch Stromschlag auszuschließen, darf die Geräteabdeckung bzw. Geräterückwand nicht abgenommen werden. Im Innern des Geräts befinden sich keine vom Benutzer reparierbaren Teile. Reparaturarbeiten dürfen nur von qualifiziertem Personal ausgeführt werden.

Achtung

Um eine Gefährdung durch Feuer bzw. Stromschlag auszuschließen, darf dieses Gerät weder Regen oder Feuchtigkeit ausgesetzt werden noch sollten Spritzwasser oder tropfende Flüssigkeiten in das Gerät gelangen können. Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände, wie z. B. Vasen, auf das Gerät.

Achtung

Die Service-Hinweise sind nur durch qualifiziertes Personal zu befolgen. Um eine Gefährung durch Stromschlag zu vermeiden, führen Sie bitte keinerlei Reparaturen an dem Gerät durch, die nicht in der Bedienungsanleitung beschrieben sind. Reparaturen sind nur von qualifiziertem Fachpersonal durchzuführen.

1. Lesen Sie diese Hinweise.

2. Bewahren Sie diese Hinweise auf.

3. Beachten Sie alle Warnhinweise.

4. Befolgen Sie alle Bedienungshinweise.

5. Betreiben Sie das Gerät nicht in der Nähe

von Wasser

1. Reinigen Sie das Gerät mit einem

trockenen Tuch

1. Blockieren Sie nicht die

Belüftungsschlitze. Beachten Sie beim Einbau des Gerätes die Herstellerhinweise.

1. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf. Solche Wärmequellen sind z. B. Heizkörper, Herde oder andere Wärme erzeugende Geräte (auch Verstärker).

2. Entfermen Sie in keinem Fall die Sicherheitsvorrichtung von Zweipol- oder geordeten Steckern. Ein Zweipolstecker hat zwei unterschiedlich breite Steckkontakte. Ein geordeter Stecker hat zwei Steckkontakte und einen dritten Erdungskontakt. Der breilere Steckkontakt oder der zusätzliche Erdungskontakt dient Ihrer Sicherheit. Falls das mitgelieferte Steckerformat nicht zu Ihrer Steckdose passt, wenden Sie sich bitte an einen Elektriker, damit die Steckdose entsprechend ausgetauscht wird.

3. Verlegen Sie das Netzkabel so, dass es vor Tritten und scharfen Kanten geschützt ist und nicht beschädigt werden kann. Achten Sie bitte insbesondere im Bereich der Stecker, Verlängerungskabel und an der Stelle, an der das Netzkabel das Gerät verlässst auf ausreichenden Schutz.

4. Das Gerät muss jederzeit mit intaktem Schutzleiter an das Stromnetz angeschlossen sein.

5. Sollte der Hauptnetzstecker oder eine Gerätesteckdose die Funktionseinheit zum Abschalten sein, muss diese immer zugänglich sein.

6. Verwenden Sie nur Zusatzgeräte/Zubehörteile, die laut Hersteller geeignet sind.

1. Verwenden Sie nur Wagen, Stand-vorichtungen, Stative, Halter oder Tische, die vom Hersteller habenet oder im

Lieferumfang des Geräts enthalten sind. Falls Sie einen Wagen benutzen, seien Sie vorsichtig beim Bewegen der Wagen-Gerätkombination, um Verletzungen durch Stalpern zu vermeiden.

1. Ziehen Sie den Netzstecker bei Gewitter oder wenn Sie das Gerät längere Zeit nicht benutzen.

7Quick Start

1. Lassen Sie alle Wartungsarbeiten nur von qualifiziertem Service-Personal ausführen. Eine Wartung ist notwendig, wenn das Gerät in irgendeiner Weise beschädigt wurde (z. B. Beschädigung des Netzkabels oder Steckers), Gegenstände oder Flüssigkeit in das Geräteinnere gelangt sind, das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, das Gerät nicht ordnungsgemäß funktioniert oder auf den Boden gefällen ist.

1. Korrekte Entsorgung dieses Produkts: Dieses Symbol weist darauf hin, das Produkt entsprechend der WEEE Direktive (2012/19/EU) und der jeweiligen

nationalen Gesetze nicht zusammen mit Ihren Haushaltsabfällen zu entsorgen.

Dieses Produkt sollte bei einer autorisierten Sammelstelle für Recycling elektrischer und elektronischer Geräte (EEE) abgegeben werden. Wegen bedenklicher Substanzen, die generell mit elektrischen und elektronischen Geräte in Verbindung stehen, konnte eine unsachgemäße Behandlung dieser Abfallart eine negative Auswirkung auf Umwelt und Gesundheit haben. Gleichzeitig gewährleitet Ihr Beitrag zur richtigen Entsorgung dieses Produkts die effektive Nutzung natürlicher Ressourcen. Für weitere Informationen zur Entsorgung Ihrer Geräte bei einer Recycling-Stelle nehmen Sie bitte Kontakt zum zuständigen städtischen Büro, Entsorgungsamt oder zu Ihrem Haushaltsabfallentsorger auf.

1. Installieren Sie das Gerät nicht in einer beengten Umgebung, zum Beispiel Bücherregal oder ähnliches.

2. Stellen Sie keine Gegenstände mit offenen Flammen, etwa brennende Kerzen, auf das Gerät.

3. Beachten Sie bei der Entsorgung von Batterien den Umweltschutz-Aspekt.

Batterien müssen bei einer Batterie-Sammelstelle entsorgt werden. 21. Dieses Gerät ist in tropischen und gemäßigten Klimazonen bis 45°C einsetzbar.

HAFTUNGSAUSSCHLUSS

Music Tribe übernimmt keine Haftung für Verluste, die Personen entstanden sind, die sich ganz oder teilweise auf hier enthaltene Beschreibungen, Fotos oder Aussagen verlassen haben. Technische Daten, Erscheinungsbild und andere Informationen können ohne vorherige Ankündigung geändert werden. Alle Warenzeichen sind Eigentum der jeweiligen Inhaber. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Aston Microphones und Coolaudio sind Warenzeichen oder eingetragene Warenzeichen der Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2022 Alle Rechte vorbehalten.

Die geltenden Garantiebedingungen und zusätzliche Informationen bezüglich der von Music Tribe gewährten beschränkten Garantie finden Sie online unter community.musictribe.com/pages/support#warranty

Avisol

Vielen Dank, dass Sie sich für diesen Tannoy Hochleistungs-Deckenlautsprecher entschieden haben. Diese Produktreihe eignet sich für hochwertige Musik- und Sprachverstärkungsanwendungen, die eine außergewöhnliche Klangqualität mit kompromissloser Zuverlässigkeit erfordern.

Eigenschaften

PCI 8DC

- Hochwertiger High Definition Lautsprecher für Deckeninstallationsanwendungen. - 8 Zoll-Dual-Concentric Treiber mit symmetrischer Tannoy-Punktquellen-Dispersionstechnologie. - Tulip Waveguide verbessert die symmetrischen Dispersionseigenschaften der Punktquelle und bietet außergewähnliche Hochfrequenzklarbeit und Artikulation. - Blauer Kevlar®-Kegel mit hoher -Exkursion, Gurmisicke für hohe Belastbarkeit • 3-Wege-HF-Wechselschalter für individuelle Leistungsprüferenzen

QCI 8DC

- Hochleistungslautsprecher für Deckeninstallationsanwendungen. - 8 "Dual Concentric-Treiber mit Tannoy Omnimagnet-Technologie. Polypropylen-Kegel mit Gummieinfassung für hohe Auslenkungslinearität

QCI 3

- Hochleistungslautsprecher für Deckeninstallationsanwendungen. - 3-Zoll-Vollbereichstreiber mit Gummi-Einfassung mit hoher Auslenkung. - Glasfaserkegel für hervorragende Klangqualität und dynamische Vollbereichsleistung. - Kompaktes Design mit geringem Platzbedarf für kleinere Räume

Gemeinsamkeiten:

- Extrem dünne Lünette für diskrete Installation. - Beinhaltet runde und quadratische Leitbleche und Gitter für vielseitige Anwendungen. Steifes Gehäuse für verbesserte Bassleistung und dauerhafte Anwendung. - Integrierte Konstruktion für einfache Installation. - Halbrmattweißes Finish. Passst unaufällig in jede Umgebung. - Pulverbeschichtetes UV-beständiges Loch Stahlgitter mit Staubschutz. - Abnehmbare Gitter für kundenspezifische Lackierungen - Selbstausrichtendes Klemmenmontagesystem. - Optionales Tannoy Logo-Gitterabzeichen enthalten

Auspacken

Jedes Tannoy-Produkt und -Zubehör wird vor dem Verpacken sorgfältig geprüft. Überprüfen Sie Ihr Produkt nach dem Auspacken, um sicherzustellen, dass während des Transports keine Schäden aufgetreten sind. Im unwahrscheinlichen Fall eines Schadens benachrichtigen Sie bitte sofort Ihren Händler und bewahren Sie Ihren Versandkarton auf, da Ihr Händler Sie möglicherweise auffordert, das fehlerhafte Gerät zur Überprüfung an ihn zurückzusenden.

Sicherheitshinweise

Einige regionale Bauvorschriften erfordern die Verwendung einer sekundären Methode zum Befestigen von Lautsprechern in der Decke, um die Sicherheit einer Backup-Unterstützung zu gewährleisten. Eine sekundäre Stützleine sollte von der Rückseite des Produkts an einem Quellpunkt an der Decke angebracht werden. Bitte konsultieren Sie die entsprechenden Bauvorschriften in Ihrer Region.

Wenn Sie das Produkt mit einem Kraftantrieb installieren, müssen Sie unbedingt die richtigen Drehmomenteinstellungen verwenden, um ein zu festes Anziehen und eine Beschädigung des Deckenmaterials oder der Klemmen zu vermeiden.

Empfohlene Drehmomenteinstellung: 1,5 Nm

Tannoy haftet nicht für Schäden, die durch die unsachgemäße Installation dieser Lautsprecher verursacht werden.

19Quick Start

Introdução

Verkabelung und Einrichtung

Terminalverbindungen

1. WARNUNG: Um mögliche Schäden an Ihrem Lautsprecher zu vermeiden, stellen Sie sicher, dass der Verstärker ausgeschaltet ist, bevor Sie Kabel anschließen oder abziehen.
2. Überprüfen Sie vor dem Einschalten des Verstärkers, ob alle Verbindungen sicher sind und ob die Polarität korrekt ist.
3. Hinweis: Für jeden Lautsprecher dieser Serie muss vor dem Anschließen der Lautsprecherkabel die richtige quadratische oder kreisförmige Schallwand angebracht werden. (Die Leitbleche werden von hinten angebracht, sodass die Lautsprecherkabel nicht angeschlossen werden können, während die Leitbleche installiert werden.)
4. Die beiden Schraubklemmen an der Rückseite jedes Lautsprechers sind positiv (+) und negativ (-) gekennzeichnet. Diese werden jeweils an die positiven (+) und negativen (-) Ausgangsanschlüsse Ihres Audio-Leistungsverstärkers angeschlossen.
5. Entfernen Sie ca. 8 mm (3/4") der äußeren Schutzschicht eines Leiters und drehen Sie die inneren Adern zusammen, um einen Kurzschluss durch verirnte Drähte zu vermeiden. Führen Sie den Kern in die Schraubklemme ein und achten Sie dabei auf die richtige Polarität. Wiederholen Sie diesen Vorgang für beide Lautsprecherkabel. Ziehen Sie die beiden Schrauben fest, um eine sichere Verbindung herzustellen.
6. Die Schraubklemmen für QCI3 und QCI 8DC befinden sich auf der Rückseite jedes Lautsprechers. Die Schraubklemmen für die PCI 8DC befinden sich am Lautsprecherrahmen. Der PCI 8DC-Rahmen kann vorinstalliert und verkabelt werden, und die Lautsprecherbaugruppe kann zu einem späteren Zeitpunkt hinzugefügt werden.

1. WARNUNG: Um mögliche Schäden an Ihrem Lautsprecher zu vermeiden, stellen Sie sicher, dass der Verstärker ausgeschaltet ist, bevor Sie Kabel anschließen oder abziehen.
2. Das folgende Verfahren beschreibt den Einbau des QCI3-Lautsprechers in eine typische Ständerdecke oder -wand mit Trockenbau / Gipskartonplatte.
3. Suchen Sie mit einem Bolzensucher eine geeignete Montageposition für den Lautsprecher. WARNUNG: Stellen Sie sicher, dass sich an der ausgewählten Stelle keine Stromleitungen, andere Kabel oder Leitungen wie Wasser-, Abwasser- oder Gasleitungen befinden. Stellen Sie außerdem sicher, dass die Position weit genug vom nächsten Wandpfosten entfernt ist, damit der Klemmmechanismus störungsfrei arbeiten kann.
4. Markieren und schneiden Sie vorsichtig ein Loch mit einem Durchmesser von 117 mm in der Trockenbau-/Gipskartonplatte aus und entfernen Sie alle Rückstände.
5. Führen Sie das Lautsprecherkabel von Ihrem Verstärker zu dieser Stelle, und lassen Sie dabei genügend Spiel, um die Verbindung zu ermöglichen.

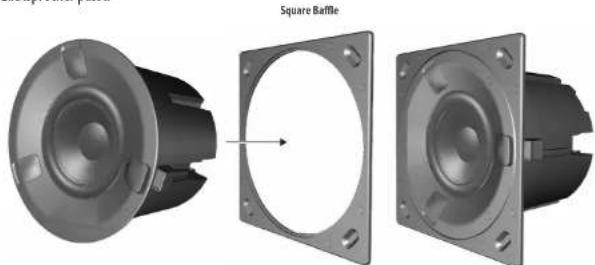

6. Um das quadratische Lautsprechergitter zu verwenden, schieben Sie den Lautsprecher in die mitgelieferte quadratische Schallwand. Das kreisförmige Gitter benötigt keine kreisförmige Schallwand, da es direkt über den Lautsprecher passt.

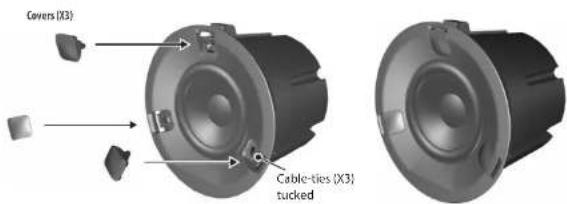

1. Ziehen Sie die 3 Abdeckungen von der Vorderseite des Lautsprechers heraus, die das Klemmsystem verbergen.

1. Ejede Klemme kann sich in ihrem Schlitz auf und ab bewegen, indem sie zuerst die „Kabelbinder“ aus ihrer verstauten (verstauten) Position herauszieht und die Lasche loslässt. Bewegen Sie bei gehaltener Lasche jede Klemme bis zum Anschlag nach hinten, sodass sich die Klemmen hinten an der Dose und innerhalb des Durchmessers des Ausschnittlochs befinden.

1. Befolgen Sie die Informationen auf den vorherigen Seiten, um die Lautsprecherkabel von Ihrem Leistungsverstärker an die Lautsprecheranschlüsse anzuschließen. Stellen Sie sicher, dass die Polarität korrekt ist und dass die positiven und negativen Drähte sicher und korrekt angeschlossen sind.
2. Drücken Sie den Lautsprecher (oder die Baugruppe aus Lautsprecher und quadratischer Schallwand) in das Aussparungsloch in der Wand und stellen Sie sicher, dass die Lautsprecherkabel nicht eingeklemmt sind.
3. Ziehen Sie die Klemmkabelbinder bis zum Anschlag nach vorne. Dadurch werden die Klemmen nach vorne bewegt und der Lautsprecher an der Wand befestigt.

DE

1. VORSICHT: Schneiden Sie die überschüssige Kabelbinderlänge nicht ab, da die Klemmen sonst nicht mehr wiederverwendet werden können. Stecken Sie stattdessen die überschüssige Länge wieder in die Schlitze und bringen Sie die drei Abdeckungen wieder an.

1. Um den Lautsprecher jederzeit zu entfernen, entfernen Sie die drei Abdeckungen, ziehen Sie die Kabelbinder aus ihrer versteckten Position und drücken Sie dann auf die Laschen. Auf diese Weise können Sie den Lautsprecher nach vorne und aus dem Loch herausziehen.

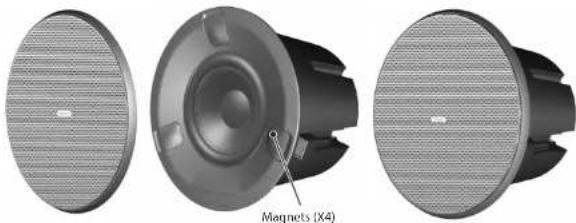

2. Installieren Sie das kreisförmige Gitter, indem Sie es über den Lautsprecher drücken. Kleine Magnete halten es an Ort und Stelle.

1. Alternativ können Sie das quadratische Gitter installieren, indem Sie es über die quadratische Schallwand drücken. Kleine Magnete in der Lautsprechereinfassung und der quadratischen Schallwand halten sie an Ort und Stelle. Hinweis: Wenn die quadratische Schallwand nach der Installation nicht flach gegen die Trockenbauwand drückt, setzen Sie eine ½-Zoll-lange Schraube in die ovale Vertiefung in jeder Ecke der Schallwand ein und ziehen Sie sie von Hand fest, bis die Schallwand flach gegen die Trockenbauwand ist.

1. WARNUNG: Um mögliche Schäden an Ihrem Lautsprecher zu vermeiden, stellen Sie sicher, dass der Verstärker ausgeschaltet ist, bevor Sie Kabel anschließen oder abziehen.
2. Das folgende Verfahren beschreibt den Einbau des Lautsprechers in eine typische Ständerdecke oder -wand mit Trockenbau / Gipskartonplatte.
3. Suchen Sie mit einem Bolzensucher eine geeignete Montageposition für den Lautsprecher. WARNUNG: Stellen Sie sicher, dass sich an der ausgewählten Stelle keine Stromleitungen, andere Kabel oder Leitungen wie Wasser-, Abwasser- oder Gasleitungen befinden. Stellen Sie außerdem sicher, dass die Position weit genug vom nächsten Wandpfosten entfernt ist, damit der Klemmmechanismus störungsfrei arbeiten kann.
4. Verwenden Sie die mitgelieferte Ausschnittschablone als Richtlinie und schneiden Sie ein kreisförmiges Loch in die Trockenbauwand / Gipskartonplatte aus. Entfernen Sie alle Rückstände aus dem Loch. Verwenden Sie einen geeigneten Klebstoff im lokalen Bereich innerhalb des Lochs, um die Trockenbauwand gegen die Stehbolzen und Balken abzudichten und ein Brummen der Decke zu verhindern.

Cutout Installation Template

1. Führen Sie das Lautsprecherkabel von Ihrem Verstärker zu dieser Stelle, und lassen Sie dabei genügend Spiel, um die Verbindung zu ermöglichen.

81QuickStart

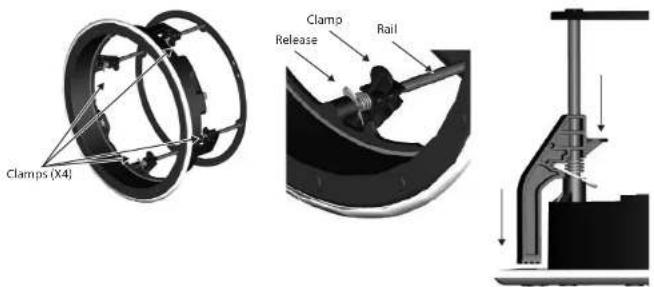

1. Um das quadratische Lautsprechergitter zu verwenden, schieben Sie zuerst die Montageklemmen aus dem Weg, indem Sie die vier Schrauben lösen, die von der Vorderseite des Lautsprechers zugänglich sind. Entfernen Sie die Unterlage von den doppelseitigen Klebebandstreifen und schieben Sie den Lautsprecher in die mitgelieferte quadratische Schallwand.

1. Wenn Sie das kreisförmige Lautsprechergitter verwenden möchten, installieren Sie stattdessen die mitgelieferte kreisförmige Schallwand.

1. Befolgen Sie die Informationen auf den vorherigen Seiten, um die Lautsprecherkabel von Ihrem Leistungsverstärker an die Lautsprecheranschlüsse anzuschließen. Stellen Sie sicher, dass die Polarität korrekt ist und dass die positiven und negativen Drähte sicher und korrekt angeschlossen sind.

82 QCI3VQQ8DC/PCI8DC

1. Stellen Sie sicher, dass sich alle Klemmen in ihrer Ruheposition befinden, und drücken Sie dann die Lautsprecher-/Schallwandbaugruppe in das Aussparungsloch in der Wand, um sicherzustellen, dass die Lautsprecherkabel nicht eingeklemmt sind.

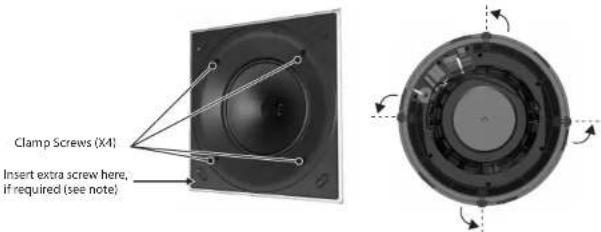

2. Ziehen Sie die vier Schrauben an, die von der Vorderseite des Lautsprechers zugänglich sind, bis alle vier Klemmen den Lautsprecher an Ort und Stelle halten. Beim Anziehen der Schrauben drehen sich die Klemmen aus ihrer Ruheposition und klemmen an der Trockenbauwand / Gipskartonplatte.

Hinweis: Wenn die quadratische Schallwand nach der Installation nicht flach gegen die Trockenbauwand drückt, setzen Sie eine ½-Zoll-lange Schraube in die ovale Vertiefung in jeder Ecke der Schallwand ein und ziehen Sie sie von Hand fest, bis die Schallwand flach gegen die Trockenbauwand ist.

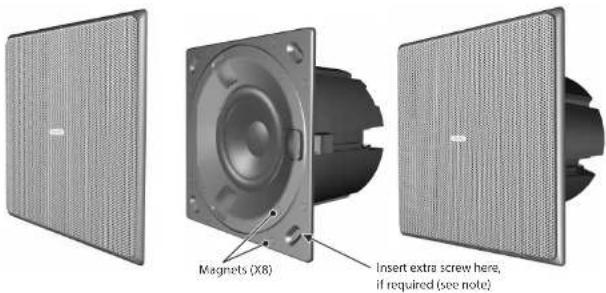

1. Installieren Sie das quadratische Gitter, indem Sie es in die quadratische Schallwand drücken. Kleine Magnete halten es an Ort und Stelle.

1. Alternativ können Sie das kreisförmige Gitter installieren, indem Sie es in die kreisförmige Schallwand drücken. Kleine Magnete halten es an Ort und Stelle.

1. Die Gitter können passend zum Dekor lackiert werden, bevor sie an der Lautsprecherblende angebracht werden.
2. Verwenden Sie die mitgelieferten quadratischen oder kreisförmigen Masken, um die Lautsprecherkegel beim Malen zu schützen.

1. WARNUNG: Um mögliche Schäden an Ihrem Lautsprecher zu vermeiden, stellen Sie sicher, dass der Verstärker ausgeschaltet ist, bevor Sie Kabel anschließen oder abziehen.
2. Das folgende Verfahren beschreibt den Einbau des Lautsprechers in eine typische Ständerdecke mit Trockenbau / Gipskartonplatte. Der PCI 8DC-Lautsprecherrahmen wird installiert und verkabelt. Die Lautsprecherbaugruppe kann später hinzugefügt werden.
3. Suchen Sie mit einem Bolzensucher eine geeignete Montageposition für den Lautsprecher. WARNUNG: Stellen Sie sicher, dass sich an der ausgewählten Stelle keine Stromleitungen, andere Kabel oder Leitungen wie Wasser-, Abwasser- oder Gasleitungen befinden. Stellen Sie außerdem sicher, dass die Position weit genug vom nächsten Wandpfosten entfernt ist, damit der Klemmmechanismus störungsfrei arbeiten kann.
4. Verwenden Sie die mitgelieferte Ausschnittschablone als Richtlinie und schneiden Sie ein kreisförmiges Loch in die Trockenbauwand / Gipskartonplatte aus. Entfernen Sie alle Rückstände aus dem Loch. Verwenden Sie einen geeigneten Klebstoff im lokalen Bereich innerhalb des Lochs, um die Trockenbauwand gegen die Stehbolzen und Balken abzudichten und ein Brummen der Decke zu verhindern.

Cutout Installation Template

1. Führen Sie das Lautsprecherkabel von Ihrem Verstärker zu dieser Stelle, und lassen Sie dabei genügend Spiel, um die Verbindung zu ermöglichen.

85 Quick Start

1. Um das quadratische Lautsprechergitter zu verwenden, schieben Sie zuerst die Montageklemmen aus dem Weg, wie in Schritt 9 unten beschrieben. Entfernen Sie die Rückseite von den doppelseitigen Klebebandstreifen und schieben Sie den Lautsprecherrahmen in die mitgelieferte quadratische Schallwand.

1. Um das kreisförmige Lautsprechergitter zu verwenden, schieben Sie stattdessen den Lautsprecherrahmen in die mitgelieferte kreisförmige Schallwand.

1. Befolgen Sie die Informationen auf den vorherigen Seiten, um die Lautsprecherkabel von Ihrem Leistungsverstärker an die Lautsprecheranschlüsse am Lautsprecherrahmen anzuschließen. Stellen Sie sicher, dass die Polarität korrekt ist und dass die positiven und negativen Drähte sicher und korrekt angeschlossen sind. Befestigen Sie die Lautsprecherkabel mit Kabelbindern am hinteren Ringring, um Bewegungen zu vermeiden.

PCI 8DC Terminals

1. Drücken Sie den Lautsprecherrahmen vorsichtig in das Aussparungsloch und achten Sie darauf, dass die Lautsprecherkabel nicht eingeklemmt werden. Greifen Sie in den Rahmen, drehen Sie die Klemmen nach außen und ziehen Sie die Klemmen an ihren Schienen nach vorne, um den Lautsprecherrahmen an der Trockenbauwand / Gipskartonplatte zu befestigen. Um den Lautsprecherrahmen aus dem Loch zu entfernen, drücken Sie auf die Entriegelungslaschen und drücken Sie die Klemmen zurück.

1. Verwenden Sie die mitgelieferten quadratischen oder kreisförmigen Masken, um die Lautsprecherkegel beim Malen zu schützen.

1. Die Gitter können separat lackiert werden.
2. Um den Lautsprecher in den montierten Lautsprecherrahmen einzubauen, richten Sie den Anschluss am Lautsprecher am entsprechenden Anschluss am Lautsprecherrahmen aus.

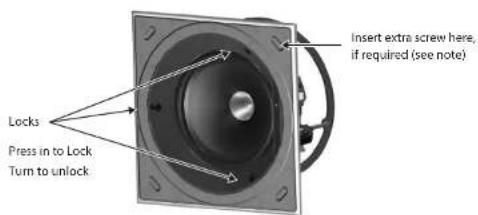

1. Drücken Sie die drei Verriegelungstasten an der Vorderseite des Lautsprechers nach unten, um den Lautsprecher im Rahmen zu arretieren. Hinweis: Wenn die quadratische Schallwand nach der Installation nicht flach gegen die Trockenbauwand drückt, setzen Sie eine ½-Zoll-Schraube in die ovale Vertiefung in jeder Ecke der Schallwand ein und ziehen Sie sie von Hand fest, bis die Schallwand flach gegen die Trockenbauwand ist.

1. Um den Lautsprecher vom Lautsprecherrahmen zu entriegeln, tragen Sie zuerst das Gewicht des Lautsprechers und drehen Sie jedes Schloss mit einem Schraubendreher, der weniger als eine halbe Umdrehung beträgt.
2. Der HF-Schalter hat drei Positionen, wobei 0 dB flach sind. Passen Sie sie nach Bedarf an die Raumposition und die akustischen Bedingungen an.

HF switch 0 dB 13 dB 115 dB HF Switch

89 Quick Start

1. Installieren Sie das quadratische Gitter, indem Sie es in die quadratische Schallwand drücken. Kleine Magnete halten es an Ort und Stelle. Alternativ können Sie das kreisförmige Gitter installieren, indem Sie es in die kreisförmige Schallwand drücken.

Weitere wichtige Informationen

1. Online registrieren.

Bitte registrieren Sie Ihr neues Music Tribe-Gerät direkt nach dem Kauf auf der Website musictribe.com. Wenn Sie Ihren Kauf mit unserem einfachen online Formular registrieren, können wir Ihre Reparaturansprüche schneller und effizienter bearbeiten. Lesen Sie bitte auch unsere Garantiebedingungen, falls zutreffend.

1. Funktionsfehler. Sollte sich kein Music Tribe Händler in Ihrer Nähe befinden, können Sie den Music Tribe Vertrieb Ihres Landes kontaktieren, der auf musictribe.com unter „Support“ aufgeführt ist. Sollte Ihr Land nicht aufgelistet sein, prüfen Sie bitte, ob Ihr Problem von unserem „Online Support“ gelöst werden kann, den Sie ebenfalls auf musictribe.com unter „Support“ finden. Alternativ reichen Sie bitte Ihren Garantieanspruch online auf musictribe.com ein, BEVOR Sie das Produkt zurücksenden..
