MANUAL DE USUARIO QCI 8DC TANNOY

Instrucciones de seguridad

Las terminales marcadas con este simbole transportan corriente eléctrica de magnitud suficiente como para constituir un riesgo de descarga eléctrica. Utilice solo cables de altavoz profesionales y de alta calidad con conectores TS de 6,3 mm o de bayoneta prefijados. Cualquier otra instalación o modificación debe ser realizada únicamente por un técnico cualificado.

Este simbolo, siempre que aparece, le advierte de la presencia de voltaje peligroso sin aislar dentro de la caja; este voltaje puede ser suficiente para constituir un riesgo de descarga.

Este símbolo, siempre que aparece, le advierte sobre instrucciones operativas y de mantenimiento que aparecen en la documentación adjunta. Por favor, Ica el manual.

Atención Para reducir el riesgo de descarga eléctrica, no quite la tapa (o la parte posterior). No hay piezas en el interior del equipo que puedan ser reparadas por el usuario. Si es necesario, póngase en contacto con personal cualificado.

Atención Para reducir el riesgo de incendio o descarga eléctrica, no exponga este aparato a la lluvia, humedad o alguna otra fuente que pueda salpicar o derramar algún líquido sobre el aparato. No coloque ningún tipo de recipiente para líquidos sobre el aparato.

3Quick Start

Atención

Las instrucciones de servicio deben llevarlas a cabo exclusivamente personal cualificado. Para evitar el riesgo de una descarga eléctrica, no realice reparaciones que no se encuentren descritas en el manual de operaciones. Las reparaciones deben ser realizadas exclusivamente por personal cualificado.

1. Lea las instrucciones.

2. Conserve estas instrucciones.

3. Preste atención a todas las advertencias.

4. Siga todas las instrucciones.

5. No use este aparato cerca del agua.

6. Limpie este aparato con un paño seco.

7. No bloquee las aberturas de ventilación Instale el equipo de acuerdo con las instrucciones del fabricante.

8. No instale este equipo cerca de fuentes de calor tales como radiadores, acumuladores de calor, estufas u otros aparatos (induyendo amplificadores) que puedan producir calor.

9. No elimine o deshabilité nunca la conexión a tierra del aparato o del cable de alimentación de corriente. Un enchufe polarizado tiene dos polos, uno de los cuales tiene un contacto más ancho que el otro. Una clariva con puesta a tierra dispone de tres contactos: dos polos y la puesta a tierra. El contacto ancho y el tercer contacto, respectivamente, son los que garantizan una mayor seguridad. Si el enchufe suministrado con el equipo no concuerta con la toma de corriente, consulte con un electricista para cambiar la toma de corriente obsolleta.

10. Coloque el cable de suministro de energía de manera que no pueda ser pisado y que esté protegido de objetos afilados. Asegúrese de que el cable de suministro de energía esté protegido, especialmente en la zona de la clavija y en el punto donde sale del aparato.

1. Use únicamente los dispositivos o accesorios especificados por el fabricante

1. Use únicamente la carretilla, plataforma, tripode, soporte o mesa especificados por el faledicante o suministrados

junto con el equipo. Al transportar el equipo, tenga cuidado para evitar daños y caídas al tropezar con algún obstáculo.

1. Desenchufe el equipo durante tormentas o sino va a utilizado durante un periodo largo.

2. Confie las reparaciones únicamente a servicios técnicos cualificados. La unidad requiere mantenimiento siempre que haya sufrido algún daño, si el cable de suministro de energía o el enchufe presentaran daños, se hubiera derramado un líquido o hubieran caído objetos dentro del equipo, si el aparato hubiera estado expuesto a la humedad o la lluvia, si ha dejado de funcionar de manera normal o si ha sufrido algún golpe o caída.

3. Al conectar la unidad a la toma de corriente eléctrica asegúrese de que la conexión disponga de una unión a tierra.

4. Si el enchufe o conector de red sirve como único medio de desconexión, éste debe ser accesible fácilmente.

1. Cómo debe deshacerse de este aparato: Este símbolo indica que este aparato no debe ser tratado como basura orgánica, según lo indicado en la Directiva WEEE

(2012/19/EU) y a las normativas aplicables en su país. En lugar de ello deberá llevarlo al punto limpio más cercano para el reciclaje de sus elementos eléctricos / electrónicos (EEE). Al hacer esto estará ayudando a prevenir las posibles consecuencias negativas para el medio ambiente y la salud que podrían ser provocadas por una gestión inadecuada de este tipo de aparatos. Además, el reciclaje de

materiales ayudará a conservar los recursos naturales. Para más información acerca del reciclaje de este aparato, pángase en contacto con el Ayuntamiento de su ciudad o con el punto limpio local.

1. No instale esta unidad en un espacio muy reducido, tal como engastrada en una librería o similar.

2. No coloque objetos con llama, como una vela encendida, sobre este aparato.

3. Tenga presentes todas las advertencias relativas al reciclaje y correcta eliminación de las pilas. Las pilas deben ser siempre eliminadas en un punto limpio y nunca con el resto de la basura orgánica.

4. Puede usar este aparato en lugares con climas tropicales y moderados que soporten temperaturas de hasta 45°C.

NEGACIÓN LEGAL

Music Tribe no admite ningún tipo de responsabilidad por cualquier daño o pérdida que pudiera sufrir cualquier persona por confiar total o parcialmente en la descripciones, fotografías o afirmaciones contenidas en este documento. Las

especificadas técnicas, imágenes y otras informaciones contenidas en este documento están sujetas a modificaciones sin previo aviso. Todas las marcas comerciales que aparecen aquí son propiedad de sus respectivos dueños. Midas, Klark Teknik, Lab Gruppen, Lake, Tamnoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Aston Microphones y Coolaudio sin marcas comerciales o marcas registradas de Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2022 Reservados todos los derechos.

GARANTÍA LIMITADA

Si quiere conocer los detalles y condiciones aplicables de la garantía así como información adicional sobre la Garantía limitada de Music Tribe, consulte online toda la información en la web community.musictribe.com/pages/support/warranty.

Gracias por adquirir este altavoz de techo de alto rendimiento Tannoy. Esta gama de productos es adecuada para aplicaciones de refuerzo de voz y música de alto nivel que requieren una calidad de sonido excepcional con una fiabilidad sin concesiones.

Características

PCI 8DC

- Altavoz de alta definición de primera calidad para aplicaciones de instalación en el techo - Controlador concéntrico dual de 8 "con tecnología de dispersión simétrica de fuente puntual Iarnoy - Tulip Waveguide mejora las propiedades de dispersión simétrica de la fuente puntual, proporcionando una claridad y articulación de alta frecuencia excepcionales - Cono de Kevlar® azul con alta - excursión, borde de goma para manejo de alta potencia - Interruptor HIF variable de 3 vías para preferendas de rendimiento personalizadas

QCI 8DC

- Altavoz de alto rendimiento para aplicaciones de instalación en el techo - Controlador concéntrico dual de 8" con tecnología Tannoy Omnimagnet - Cono de polipropileno con borde de gorna para una linealidad de alta excursión

QCI 3

- Altavoz de alto rendimiento para aplicaciones de instalación en el techo - Controlador de rango completo de 3" con borde de goma de alta excursión - Cono de fibra de vidrio para una excelente calidad de sonido y rendimiento dinámico de rango completo - Diseño compacto y de tamaño reducido para espacios más pequeños

Características comunes:

- Bis el extremadamente delgado para una instalación discreta - incluye deflectorres redondos y cuadrados y rejillas para aplicaciones versáltiles - Chasis rígido para un rendimiento de bajos mejorado y una aplicación duradora - Construcción integrada para una fácil instalación - Acabado blanco semi mate que se adapta discretamente a cualquier ambiente - Recubierto en polvo resistente a los rayos UV perforado rejilla de malla de acero con protección contra el polvo - Rejillas extraíbles para pintura personalizada - Sistema de montaje de abrazadora autoalíneable - Insgíma de rejilla con el logotipo de Tannoy opcional incluida

Desembalaje

Todos los productos y accesorios de Tannoy se inspeccionan cuidadosamente antes de empacar. Después de desembalario, inspeccione su producto para asegurarse de que no se hayan producido daños durante el transporte. En el improbable caso de cualquier día, notifique a su distribuidor inmediatamente y conserve la caja de envío, ya que su distribuidor puede pedirle que le devuelva la unidad defectuosa para su inspección.

Avisos de seguridad

Algunos códigos de construcción regionales requieren el uso de un método secundario para asegurar los altavoces en el techo para brindar la seguridad de un soporte de respaldo. Se debe conectar una línea de soporte secundaria desde la parte posterior del producto a un punto de origen en el techo. Consulte los códigos de construcción relevantes en su región.

Al utilizar un controlador de potencia para instalar el producto, es esencial utilizar los ajustes de nivel de torque correctos para evitar apretar demasiado y dañar el material del techo o las abrazaderas.

Par de apriete recomendado: 1,5 Nm.

Tannoy no se hace responsable de los daños causados por la instalación incorrecta de estos altavoces.

17Quick Start

Introduction

Características comuns:

Ajuste de torque recomendado: 1,5 Nm.

Cableado y configuración

Conexiones de terminales

1. ADVERTENCIA: Para evitar daños potenciales a su altavoz, asegúrese de que el amplificador esté apagado antes de conectar o desconectar cualquier cable.
2. Antes de encender el amplificador, verifique que todas las conexiones estén seguras y que la polaridad sea la correcta.
3. Nota: Para cada altavoz de esta serie, se debe instalar el deflector cuadrado o circular correcto antes de conectar el cableado del altavoz. (Los deflectores se colocan desde atrás, por lo que los cables de los altavoces no se pueden conectar mientras se instalan los deflectores).
4. Los dos terminales de tornillo en la parte posterior de cada altavoz están etiquetados como positivo (+) y negativo (-). Estos se conectan respectivamente a los terminales de salida positivo (+) y negativo (-) de su amplificador de potencia de audio.
5. Pele aproximadamente 8 mm ( ^34 ) de la capa protectora exterior de un conductor y retuerza sus núcleos internos para evitar un cortocircuito con los cables perdidos. Inserte el núcleo en el terminal de tornillo asegurándose de que se mantiene la polaridad correcta. Repita esto para ambos cables de altavoz Apriete los dos tornillos para hacer una conexión segura.
6. Los terminales de tornillo para QCI3 y QCI 8DC se encuentran en la parte posterior de cada altavoz. Los terminales de tornillo para PCI 8DC se encuentran en el marco del altavoz. El marco PCI 8DC se puede preinstalar y conectar, y el conjunto de altavoces se puede agregar en una etapa posterior.

1. ADVERTENCIA: Para evitar daños potenciales a su altavoz, asegúrese de que el amplificador esté apagado antes de conectar o desconectar cualquier cable.
2. El procedimiento a continuación describe la instalación del altavoz QCI3 en un techo o pared con vigas típicas con paneles de yeso / placas de yeso.
3. Busque una posición de montaje adecuada para el altavoz, utilizando un buscador de vigas. ADVERTENCIA: Asegúrese de que no haya líneas eléctricas, otros cables o tuberías como agua, alcantarillado, líneas de gas en la ubicación de corte elegida. También asegúrese de que la ubicación esté lo suficientemente lejos del montante de pared más cercano para que el mecanismo de sujeción pueda funcionar sin interferencias.
4. Marque y corte con cuidado un orificio de 117 mm (4,6") de diámetro en el panel de yeso / cartón yeso y elimine cualquier residuo.
5. Ejecute el cable del altavoz desde su amplificador hasta esta ubicación, dejando suficiente holgura para permitir la conexión.

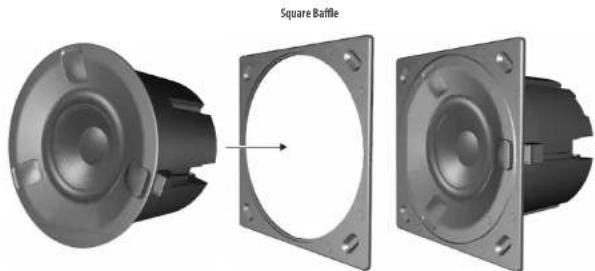

6. Para utilizar la rejilla cuadrada del altavoz, empujelo en el deflector cuadrado suministrado. La rejilla circular no necesita un deflector circular, ya que encaja directamente sobre el altavoz..

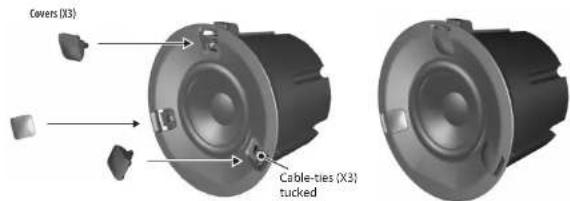

1. Saque las 3 cubiertas de la parte frontal del altavoz que ocultan el sistema de sujeción.

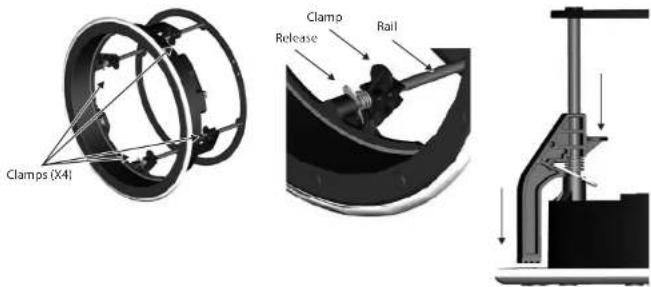

1. Cada abrazadera puede moverse hacia arriba y hacia abajo en su ranura tirando primero de las "bridas" de su posición doblada (almacenada) y soltando la pestaña. Con la lengüeta sujeta, mueva cada abrazadera hacia atrás hacia abajo en la ranura tanto como sea posible, de modo que las abrazaderas estén en la parte posterior de la lata y dentro del diámetro del orificio recortado.

1. Siga la información de las páginas anteriores para conectar los cables de los altavoces de su amplificador de potencia a los terminales de los altavoces. Asegúrese de verificar que la polaridad sea correcta y que los cables positivo y negativo estén conectados de manera segura y correcta.
2. Presione el altavoz (o el conjunto de altavoz y deflector cuadrado) en el orificio recortado en la pared, asegurándose de que los cables del altavoz no queden atrapados.
3. Tire de las bridas de la abrazadera hacia adelante tanto como sea posible. Esto moverá las abrazaderas hacia adelante y asegurará el altavoz a la pared.

1. PRECAUCIÓN: no corte el exceso de longitud de la brida de cables, o las abrazaderas ya no se podrán reutilizar. En su lugar, vuelva a meter el exceso de longitud en las ranuras y luego vuelva a instalar las tres cubiertas.

1. Para quitar el altavoz en cualquier momento, retire las tres cubiertas, tire de las bridas para sacar los cables de su posición doblada y luego presione las pestañas, y esto le permitirá tirar del altavoz hacia adelante y hacia afuera del orificio.

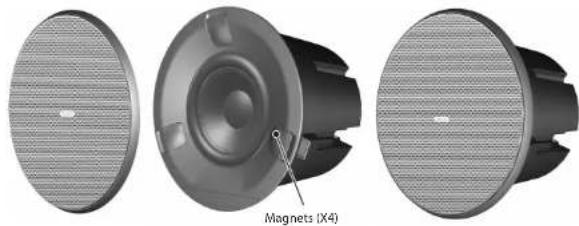

2. Instale la rejilla circular presionándola sobre el altavoz. Pequeños imanes lo mantienen en su lugar.

1. Alternativamente, instale la rejilla cuadrada presionándola sobre el deflector cuadrado. Pequeños imanes en el borde del altavoz y el deflector cuadrado lo mantienen en su lugar.

Nota: Después de la instalación, si el deflector cuadrado no presiona plano contra el panel de yeso, inserte un tornillo de 1/2" de largo en la depresión ovalada en cada esquina del deflector y apriete a mano hasta que el deflector esté plano contra el panel de yeso..

1. ADVERTENCIA: Para evitar daños potenciales a su altavoz, asegúrese de que el amplificador esté apagado antes de conectar o desconectar cualquier cable.
2. El procedimiento a continuación describe la instalación del altavoz en un techo o pared con vigas típicas con paneles de yeso / placas de yeso.
3. Busque una posición de montaje adecuada para el altavoz, utilizando un buscador de vigas. ADVERTENCIA: Asegúrese de que no haya líneas eléctricas, otros cables o tubenías como agua, alcantarillado, líneas de gas en la ubicación de corte elegida. También asegúrese de que la ubicación esté lo suficientemente lejos del montante de pared más cercano para que el mecanismo de sujeción pueda funcionar sin interferencias.
4. Utilice la plantilla de recorte suministrada como guía y corte un orificio circular en el panel de yeso / cartón yeso. Retire cualquier residuo del agujero. Use un adhesivo adecuado en el área local dentro del orificio para sellar el panel de yeso a los montantes y vigas, para evitar el zumbido del techo..

Cutout Installation Template

1. Ejecute el cable del altavoz desde su amplificador hasta esta ubicación, dejando suficiente holgura para permitir la conexión.

51Quick Start

1. Para usar la rejilla cuadrada del altavoz, primero mueva las abrazaderas de montaje fuera del camino aflojando los cuatro tornillos accesibles desde la parte frontal del altavoz. Retire el respaldo de las tiras de cinta de doble cara y presione el altavoz en el deflector cuadrado suministrado.

1. Si desea utilizar la rejilla circular del altavoz, instale el deflector circular suministrado.

1. Siga la información de las páginas anteriores para conectar los cables de los altavoces de su amplificador de potencia a los terminales de los altavoces. Asegúrese de verificar que la polaridad sea correcta y que los cables positivo y negativo estén conectados de manera segura y correcta.
2. Asegúrese de que las abrazaderas estén todas en su posición de reposo, luego presione el conjunto de altavoz / deflector en el orificio recortado en la pared, asegurándose de que los cables de los altavoces no queden atrapados.

52 QCI3/QCI8DC/PC8DC

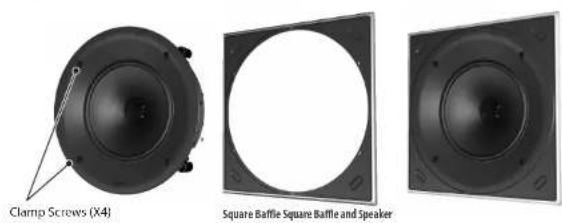

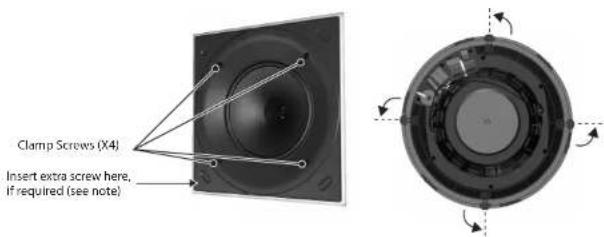

1. Apriete los cuatro tornillos accesibles desde la parte frontal del altavoz, hasta que las cuatro abrazaderas mantengan el altavoz en su lugar. A medida que se aprietan los tornillos, las abrazaderas giran fuera de su posición de descanso y se sujetan al panel de yeso / cartón yeso. Nota: Después de la instalación, si el deflector cuadrado no presiona plano contra el panel de yeso, inserte un tornillo de ½" de largo en la depresión ovalada en cada esquina del deflector y apriete a mano hasta que el deflector esté plano contra el panel de yeso.

1. Instale la rejilla cuadrada presionándola en el deflector cuadrado. Pequeños imanes lo mantienen en su lugar.

1. Alternativamente, instale la rejilla circular presionándola en el deflector circular. Pequeños imanes lo mantienen en su lugar.

1. Las rejillas se pueden pintar para que coincida con la decoración, antes de colocarlas en el deflector del altavoz.
2. Utilice las máscaras cuadradas o circulares suministradas para ayudar a proteger los conos de los altavoces al pintar.

1. ADVERTENCIA: Para evitar daños potenciales a su altavoz, asegúrese de que el amplificador esté apagado antes de conectar o desconectar cualquier cable.
2. El procedimiento a continuación describe la instalación del altavoz en un techo con vigas típico con paneles de yeso / cartón yeso. El marco del altavoz PCI 8DC está instalado y cableado, luego el conjunto del altavoz se puede agregar más tarde.
3. Busque una posición de montaje adecuada para el altavoz, utilizando un buscador de vigas. ADVERTENCIA: Asegúrese de que no haya líneas eléctricas, otros cables o tuberías como agua, alcantarillado, líneas de gas en la ubicación de corte elegida. También asegúrese de que la ubicación esté lo suficientemente lejos del montante de pared más cercano para que el mecanismo de sujeción pueda funcionar sin interferencias.
4. Utilice la plantilla de recorte suministrada como guía y corte un orificio circular en el panel de yeso / cartón yeso. Retire cualquier residuo del agujero. Use un adhesivo adecuado en el área local dentro del agujero para sellar el panel de yeso a los montantes y vigas, para evitar el zumbido del techo.

Cutout Installation Template

1. Ejecute el cable del altavoz desde su amplificador hasta esta ubicación, dejando suficiente holgura para permitir la conexión.

55QuickStart

1. Para usar la rejilla cuadrada del altavoz, primero mueva las abrazaderas de montaje hacia afuera como se describe en el paso 9 a continuación. Retire el respaldo de las tiras de cinta de doble cara y empuje el marco del altavoz en el deflector cuadrado suministrado.

1. Para usar la rejilla circular del altavoz, empuje el marco del altavoz en el deflector circular suministrado en su lugar.

1. Siga la información de las páginas anteriores para conectar los cables de los altavoces desde su amplificador de potencia a los terminales de los altavoces en el marco del altavoz. Asegúrese de verificar que la polaridad sea correcta y que los cables positivo y negativo estén conectados de manera segura y correcta. Asegure el cableado del altavoz al anillo trasero del marco con bridas para evitar el movimiento.

PCI 8DC Terminals

1. Presione con cuidado el marco del altavoz en el orificio recortado, asegurándose de que los cables del altavoz no estén pellizados. Busque dentro del marco y gire las abrazaderas hacia afuera y tire de las abrazaderas hacia adelante en sus nieles para asegurar el marco del altavoz al panel de yeso / cartón yeso. Para quitar el marco del altavoz del orificio, presione las pestañas de liberación y empuje las abrazaderas hacia atrás.

1. Utilice las máscaras cuadradas o circulares suministradas para ayudar a proteger los conos de los altavoces al pintar.

1. Las rejillas se pueden pintar por separado.

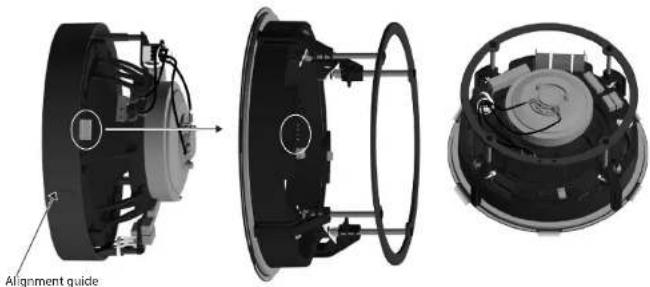

2. Para montar el altavoz en el marco del altavoz montado, alinee el conector del altavoz con el conector correspondiente en el marco del altavoz.

Alignment guide

ES

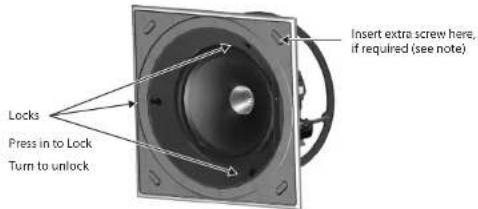

1. Para bloquear el altavoz en su lugar en el marco, presione los tres botones de bloqueo en la parte frontal del altavoz.

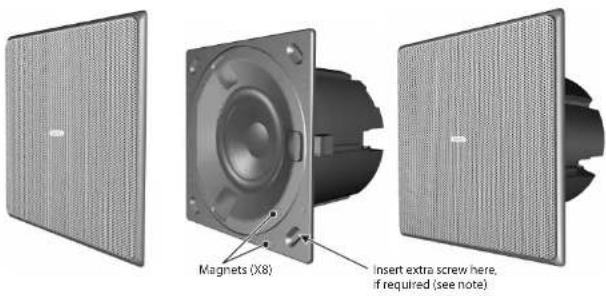

Nota: Después de la instalación, si el deflector cuadrado no presiona plano contra el panel de yeso, inserte un tornillo de ½"en la depresión ovalada en cada esquina del deflector y apriete a mano hasta que el deflector esté plano contra el panel de yeso.

1. Para desbloquear el altavoz del marco del altavoz, primero sostenga el peso del altavoz y gire cada bloqueo con un destornillador menos de media vuelta.
2. El conmutador HF tiene tres posiciones, siendo 0 dB plano. Ajuste según sea necesario para adaptarse a la posición de la habitación y las condiciones acústicas.

1. Instale la rejilla cuadrada presionándola en el deflector cuadrado. Pequeños imanes lo mantienen en su lugar. Alternativamente, instale la rejilla circular presionándola en el deflector circular.
