Typ produktu	Głośnik do zabudowy w suficie/ścianie
Marka	Tannoy
Model	QCI 8DC
Kategoria	Głośnik instalacyjny
Typ głośnika	Koncentryczny podwójny 8-calowy
Technologia	Omnimagnet (symetryczna dyspersja źródła punktowego)
Materiał stożka	Polipropylen
Obwód zawieszenia	Guma o dużym wychyleniu
Przełącznik HF	Zmienny 3-pozycyjny: 0 dB, +3 dB, +15 dB
Oprawa	Bardzo cienka do dyskretnej instalacji
W zestawie osłony	Dwie: kwadratowa i okrągła
W zestawie kratki	Dwie: kwadratowa i okrągła, wyjmowane do malowania
Wykończenie	Biały półmatowy
Materiał kratki	Perforowana stal z powłoką proszkową odporną na UV
Ochrona przeciwkurzowa	Tak (kratka siatkowa)
Malowanie kratek	Możliwe z dołączonymi maskami ochronnymi
System montażowy	Samonastawne zaciski z uchwytami kablowymi
Połączenia	Zaciski śrubowe (plus/minus) z tyłu
Temperatura robocza	Do 45°C (klimat tropikalny/umiarkowany)
Gwarancja	Ograniczona - zobacz community.musictribe.com
Utylizacja	Recykling w autoryzowanym punkcie zbiórki (WEEE)
Certyfikaty	Dyrektywa WEEE 2012/19/UE

Często zadawane pytania - QCI 8DC TANNOY

Jak zainstalować głośnik Tannoy QCI 8DC w suficie?

Użyj dołączonego szablonu wycinania, aby wywiercić okrągły otwór w suficie. Upewnij się, że w tym miejscu nie ma kabli ani instalacji wodno-kanalizacyjnych. Podłącz przewody do zacisków śrubowych (z zachowaniem polaryzacji), a następnie włóż zespół głośnika/deflektora do otworu. Dokręć śruby dostępne od przodu, aby uruchomić zaciski montażowe. Na koniec zamocuj magnetyczną kratkę.

Jak podłączyć przewody głośnikowe do wzmacniacza?

Zdejmij około 8 mm izolacji z każdego przewodu, skręć żyły, a następnie włóż je do zacisków śrubowych oznaczonych + i - z tyłu głośnika. Dokręć śruby, aby zabezpieczyć połączenie. Przed podłączeniem lub odłączeniem kabli upewnij się, że wzmacniacz jest wyłączony.

Co zrobić, jeśli kwadratowa osłona nie przylega płasko do ściany po instalacji?

Włóż śrubę o długości 1/2 cala w owalne wgłębienie w każdym rogu osłony i dokręć ręcznie, aż osłona będzie płasko przylegać do płyty gipsowo-kartonowej. Nie dokręcaj zbyt mocno, aby nie uszkodzić materiału.

Jak pomalować kratki bez uszkodzenia głośnika?

Użyj dołączonych kwadratowych lub okrągłych masek malarskich, aby chronić stożki głośnika. Nałóż farbę na kratki oddzielnie, przed ich zamontowaniem. Kratki są wyjmowane i utrzymywane przez magnesy.

Jak wyregulować przełącznik HF?

Przełącznik HF jest dostępny na głośniku (dla PCI 8DC na ramie). Oferuje trzy pozycje: 0 dB (płaska), +3 dB i +15 dB. Dostosuj w zależności od akustyki pomieszczenia lub pozycji odsłuchowej.

Jakie są podstawowe środki ostrożności?

Nie otwieraj obudowy, nie wystawiaj na deszcz lub ciecze, odłączaj podczas burzy, używaj wyłącznie zalecanych akcesoriów. Podczas instalacji przestrzegaj metody dodatkowego mocowania, jeśli wymagają tego lokalne przepisy budowlane.

Jak czyścić głośnik?

Użyj suchej szmatki do czyszczenia zewnętrznej powierzchni. Nie używaj płynnych środków. Kratki można odkurzyć miękką szmatką. Nie wkładaj przedmiotów do otworów.

Co zrobić w przypadku awarii?

Najpierw sprawdź połączenia i czy wzmacniacz jest włączony. Jeśli problem nadal występuje, skonsultuj się z sekcją Pomocy na musictribe.com lub skontaktuj się z lokalnym dystrybutorem. Nie próbuj naprawiać samodzielnie, powierz to wykwalifikowanemu specjaliście.

Jak zarejestrować mój produkt Tannoy?

Zarejestruj swój produkt online na musictribe.com jak najszybciej po zakupie. Pozwoli to efektywniej zarządzać naprawami gwarancyjnymi.

Jaka jest gwarancja na głośnik Tannoy QCI 8DC?

Gwarancja jest ograniczona. Szczegółowe warunki znajdziesz na community.musictribe.com/pages/support/warranty. Zachowaj dowód zakupu.

INSTRUKCJA OBSŁUGI QCI 8DC TANNOY

Ważne informacje o bezpieczeństwie

Uwaga

Terminale oznaczone symbolem przenoszą wystarczająco wysokie napięcie elektryczne, aby stworzyć ryzyko porażenia prądem. Używaj wyłącznie wysokiej jakości fabrycznie przygotowanych kabli z zainstalowanymi wtyczkami 14"TS. Wszystkie inne instalacje lub modyfikacje powinny być wykonywane wyłącznie przez wykwalifikowany personel techniczny.

Ten symbol informuje o ważnych wskazówkach dotyczących obsługi i konserwacji urządzenia w

dołączonej dokumentacji. Proszę przeczytać stosowne informacje w instrukcji obsługi.

Uwaga

W celu wyeliminowania zagrożenia porażeniem prądem zabrania się zdejmowania obudowy lub tylnej ściany urządzenia. Elementy znajdujące się we wnętrzu urządzenia nie mogą być naprawiane przez użytkownika. Naprawy mogą być wykonywane jedynie przez wykwalifikowany personel.

Uwaga

W celu wyeliminowania zagrożenia porażeniem prądem lub zapalenia się urządzenia nie wolno wystawiać go na działanie deszczu i wilgotności oraz dopuszczać do tego, aby do wnętrza dostała się woda lub inna ciecz. Nie należy stawiać na urządzeniu napełnionych cieczą przedmiotów takich jak np. wazony lub szklanki.

13Quick Start

Uwaga

Prace serwisowe mogą być wykonywane jedynie przez wykwalifikowany personel. W celu uniknięcia zagrożenia porażeniem prądem nie należy wykonywać żadnych manipulacji, które nie są opisane w instrukcji obsługi. Naprawy wykonywane mogą być jedynie przez wykwalifikowany personel techniczny.

1. Proszę przeczytać poniższe wskazówki.
2. Proszę przechowywać niniejszą instrukcję.
3. Należy przestrzegać wszystkich wskazówek ostrzegawczych.
4. Należy postępować zgodnie z instrukcją obsługi.
5. Urządzenia nie wolno używać w pobliżu wody.
6. Urządzenie można czyścić wyłącznie suchą szmatką.
7. Nie zasłaniać otworów wentylacyjnych. W czasie podłączania urządzenia należy przestrzegać zaleceń producenta.
8. Nie stawiać urządzenia w pobliżu źródeł ciepła takich, jak grzejniki, piece lub urządzenia produkujące ciepło (np. wzmacniacze).
9. W żadnym wypadku nie należy usuwać zabezpieczeń z wtyczek dwubiegunowych oraz wtyczek z uziemieniem. Wtyczka dwubiegunowa posiada dwa styki kontaktowe o różnej szerokości. Wtyczka z uziemieniem ma dwa styki kontaktowe i trzeci styk uziemiający. Szerszy styk kontaktowy lub dodatkowy styk uziemiający służą do zapewnienia bezpieczeństwa użytkownikowi. Jeśli format wtyczki urządzenia nie odpowiada standardowi gniazdka, proszę zwrócić się do elektryka z prośbą o wymianę gniazdka.
10. Kabel sieciowy należy ułożyć tak, aby nie był narażony na deptanie i działanie ostrych krawędzi, co mogłoby doprowadzić do jego

uszkodzenia. Szczególną uwagę zwrócić należy na odpowiednią ochronę miejsc w pobliżu wtyczek i przedłużaczy oraz miejsce, w którym kabel sieciowy przymocowany jest do urządzenia.

1. Urządzenie musi być zawsze podłączone do sieci sprawnym przewodem z uziemieniem.
2. Jeżeli wtyk sieciowy lub gniazdo sieciowe w urządzeniu pełnią funkcję wyłącznika, to muszą one być zawsze łatwo dostępne.
3. Używać wyłącznie sprzętu dodatkowego i akcesoriów zgodnie z zaleceniami

producenta.

1. Używać jedynie

zalecanych przez producenta

lub znajdujących się w

zestawie wózków, stojaków.

statywów uchwytów i

w przypadku posługiwania się

wózkiem należy zachować szczególną ostrożność w trakcie przewożenia zestawu, aby uniknąć niebezpieczeństwa potknięcia się i zranienia.

1. W trakcie burzy oraz na czas dłuższego nieużywania urządzenia należy wyjąć wtyczkę z gniazdka sieciowego.
2. Wykonywanie wszelkich napraw należy zlecać jedynie wykwalifikowanym pracownikom serwisu. Przeprowadzenie przeglądu technicznego staje się konieczne, jeśli urządzenie zostało uszkodzone w jakikolwiek sposób (dotyczy to także kabla sieciowego lub wtyczki), jeśli do wnętrza urządzenia dostały się przedmioty lub ciecz, jeśli urządzenie wystawione było na działanie deszczu lub wilgoci, jeśli urządzenie nie funkcjonuje poprawnie oraz kiedy spadło na podłogę.

17.

Prawidłowa utylizacja

produktu: Ten symbol

wskazuje, że tego produktu

nie należy wyrzucać razem ze

zwykłymi odpadami

domowymi, tylko zgodnie z dyrektywą w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE) (2012/19/EU) oraz przepisami krajowymi. Niniejszy produkt należy przekazać do autoryzowanego punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego. Niewłaściwe postępowanie z tego typu odpadami może wywołać szkodliwe działanie na środowisko naturalne i zdrowie człowieka z powodu potencjalnych substancji niebezpiecznych zaliczanych jako zużyty sprzęt elektryczny i elektroniczny. Jednocześnie, Twój wkład w prawidłową utylizację niniejszego produktu przyczynia się do oszczędnego wykorzystywania zasobów naturalnych. Szczegółowych informacji o miejscach, w których można oddać zużyty sprzęt do recyklingu, udzielają urzędy miejskie, przedsiębiorstwa utylizacji odpadów lub najbliższy zakład utylizacji odpadów.

1. Nie instaluj w ograniczonej przestrzeni,

takiej jak półka na książki lub podobny zestaw.

1. Nie stawiaj na urządzeniu źródeł
2. NIE STAWIAJ NA URZĄDZENIU ŹRÓDEŁ Otwartego ognia, takich jak zapalone

Otwartego ogniem, takich jak zapalone świece.

1. Należy pamiętać o środowiskowych

aspektach utylizacji baterii. Baterie należy

utylizować w punkcie zbiórki baterii.

1. To urządzenie może być używane w

klimacie tropikalnym i umiarkowanym do

45°C

ZASTRZEŻENIA PRAWNE

Music Tribe nie ponosi odpowiedzialności za jakiekolwiek straty, które mogą ponieść osoby, które polegają w całości lub w części na jakimkolwiek opisie, fotografii lub oświadczeniu zawartym w niniejszym dokumencie. Specyfikacje techniczne, wygląd i inne informacje mogą ulec zmianie bez powiadomienia. Wszystkie znaki towarowe są własnością ich odpowiednich właścicieli. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Aston Microphones i Coolaudio są znakami towarowymi lub zastrzeżonymi znakami towarowymi firmy Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2022 Wszystkie prawa zastrzeżone.

OGRANICZONA

GWARANCJA

Aby zapoznać się z obowiązującymi warunkami gwarancji i dodatkowymi informacjami dotyczącymi ograniczonej gwarancji Music Tribe, zapoznaj się ze wszystkimi szczegółami w trybie online pod adresem community.musictribe.com/pages/support@warranty

15Quick Start

Introduction

Dziękujemy za zakup tego wysokowydajnego głośnika sufitowego firmy Tannoy. Ta seria produktów jest przeznaczona do zastosowań związanych z muzyką i wzmacnianiem mowy na wysokim poziomie, wymagających wyjątkowej jakości dźwięku i bezkompromisowej niezawodności.

Funkcje

PCI 8DC

- Wysokiej jakości głośnik o wysokiej rozdzielczości do zastosowań sufitowych. 8-calowy przetwornik Dual Concentric z technologią metrycznej dyspersji źródła punktowego Tannoy - Tulip Waveguide poprawia właściwości metrycznej dyspersji źródła punktowego, zapewniając wyjątkową klarowność i artykulację wysokich częstotliwości. Niebieski stożek Kevlar o wysokim wychyleniu, gumowe obramowanie dla obsługi dużej mocy - 3-pozycyjny, zmienny przełącznik HF dla indywidualnych preferencji wydajności

QCI 8DC

• Głośnik o wysokiej wydajności do zastosowań sufitowych • 8-calowy przetwornik Dual Concentric z technologią Tannoy Omnima gnet • Głośnik z polipropylenu z gumowym pierścieniem zapewnia liniowość przy dużym wychyleniu

QCI 3

- Wysokowydajny głośnik do zastosowań w sufitach - Pełnozakresowy przetwornik 3" z gumowym zawieszeniem o dużym wychyleniu - Membrana z włókna szklanego zapewnia doskonałą jakość dźwięku i dynamiczne pełnozakresowe wykonanie - Kompaktowa, zajmująca mało miejsca konstrukcja do mniejszych przestrzeni

Wspólne cechy:

- Niezwykle cienka ramka do dyskretnej instalacji - Zawiera okrągłe i kwadratowe przegrody i kratki do wszechstronnych zastosowań - Sztywna obudowa zapewniająca lepsze basy i trwałe zastosowanie - Zintegrowana konstrukcja z łatwą instalacją - Półmatowe białe wykończenie dyskretnie pasuje do każdego środowiska - Powlekana proszkowo, odporna na promieniowanie UV, perforowana stalowa kratka z osłoną przeciwpylową - Zdejmowana kratka do indywidualnego malowania - Samonastawny system mocowania zacisków - Opcjonalna plakietka z logo w zestawie

Rozpakowanie

Każdy produkt i akcesoria Tannoy są dokładnie sprawdzane przed zapakowaniem. Po rozpakowaniu sprawdź produkt, aby upewnić się, że nie został uszkodzony podczas transportu. W mało prawdopodobnym przypadku jakiegokolwiek uszkodzenia prosimy o niezwłoczne powiadomienie sprzedawcy i zachowanie opakowania transportowego, ponieważ serwisant może poprosić o zwrot uszkodzonego urządzenia w celu sprawdzenia.

Uwagi dotyczące bezpieczeństwa

Niektóre regionalne przepisy budowlane wymagają zastosowania drugiej metody mocowania głośników w suficie w celu zapewnienia bezpieczeństwa dodatkowego wspornika. Druga linia nośna powinna być przymocowana z tyłu produktu do punktu źródłowego na suficie. Zapoznaj się z odpowiednimi przepisami konstrukcyjnymi obowiązującymi w Twoim regionie.

Podczas korzystania z zasilacza do instalacji produktu, konieczne jest użycie prawidłowych ustawień poziomu momentu obrotowego, aby uniknąć nadmiernego dokręcenia i uszkodzenia materiału sufitu lub zacisków.

Zalecane ustawienie momentu obrotowego: 1,5 Nm.

Firma Tannoy nie ponosi odpowiedzialności za jakiekolwiek szkody spowodowane nieprawidłową instalacją tych głośników.

24 QCI VQCI 8DC/PCI 8DC

Okablowanie i konfiguracja

Połączenia zaciskowe

1. OSTRZEŻENIE: Aby uniknąć potencjalnego uszkodzenia głośnika, upewnij się, że wzmacniacz jest WYŁĄCZONY przed podłączeniem lub odłączeniem jakichkolwiek kabli.
2. Przed włączeniem wzmacniacza sprawdź dokładnie, czy wszystkie połączenia są zabezpieczone i czy polaryzacja jest prawidłowa.
3. Uwaga: W przypadku każdego głośnika z tej serii przed podłączeniem okablowania należy zamontować odpowiednią kwadratową lub okrągłą przegrodę. (Przegrody są montowane od tyłu, więc przewody głośnikowe nie mogą być podłączone podczas montażu przegród.)
4. Dwa zaciski śrubowe z tyłu każdego głośnika są oznaczone jako plus (+) i minus (-). Łączą się one odpowiednio z dodatnimi (+) i ujemnymi (-) zaciskami wyjściowymi wzmacniacza mocy audio.
5. Zdejmij około 8 mm (1/2") zewnętrznej warstwy ochronnej jednego przewodnika i skręć razem jego wewnętrzne rdzenie, aby zapobiec zwarciu przez zbłąkane przewody. Włóż rdzeń do zacisku śrubowego, upewniając się, że zachowana jest właściwa polaryzacja. Powtórz to dla obu przewodów głośników. Dokręć dwie śruby, aby zapewnić bezpieczne połączenie.
6. Zaciski śrubowe dla QCI3 i QCI 8DC znajdują się z tyłu każdego głośnika. Zaciski śrubowe dla PCI 8DC znajdują się na ramie głośnika. Rama PCI 8DC może być wstępnie zainstalowana i okablowana, a zespół głośników dodany na późniejszym etapie.

1. OSTRZEŻENIE: Aby uniknąć potencjalnego uszkodzenia głośnika, upewnij się, że wzmacniacz jest WYŁĄCZONY przed podłączeniem lub odłączeniem jakichkolwiek kabli.
2. Poniższa procedura opisuje instalację głośnika QCI3 w typowym suficie lub ścianie z płytą gipsowo-kartonową.
3. Znajdź odpowiednią pozycję montażową głośnika za pomocą wykrywacza kołków. OSTRZEŻENIE: Upewnij się, że w wybranym miejscu wycięcia nie ma linii energetycznych, innych kabli lub instalacji wodociągowej, kanalizacyjnej, gazowej. Upewnij się również, że miejsce jest wystarczająco daleko od najbliższego słupka ściennego, aby mechanizm zaciskowy mógł działać bez zakłóceń.
4. Ostrożnie zaznacz i wytnij otwór o średnicy 117 mm (4,6 cala) w płycie gipsowo-kartonowej i usuń wszelkie zanieczyszczenia.
5. Poprowadź przewód głośnikowy ze wzmacniacza do tego miejsca, pozostawiając wystarczająco dużo luzu, aby umożliwić połączenie.

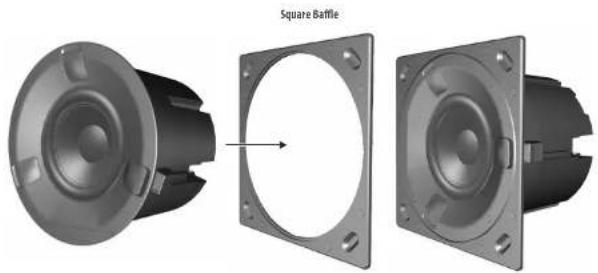

6. Aby użyć kwadratowej kratki głośnika, wepchnij głośnik do dostarczonej kwadratowej przegrody. Okrągła maskownica nie potrzebuje okrągłej przegrody, ponieważ pasuje bezpośrednio do głośnika.

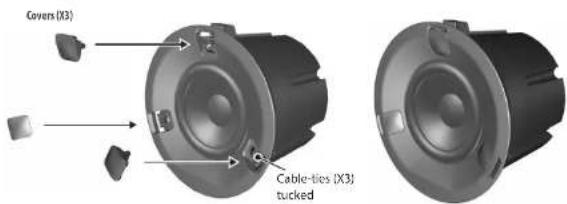

1. Zdejmij 3 osłony z przodu głośnika, które ukrywają system mocowania.

1. Każdy zacisk może poruszać się w górę i w dół w swoim gnieździe, najpierw wyciągając „opaski kablowe” z ich pozycji schowanej i zwalniając klapkę. Trzymając klapkę, przesuń każdy zacisk do tyłu w dół szczeliny tak daleko, jak to możliwe, tak aby zaciski znajdowały się z tyłu puszki i wewnątrz średnicy wyciętego otworu.

1. Postępuj zgodnie z informacjami podanymi na poprzednich stronach, aby podłączyć przewody głośnikowe ze wzmacniacza mocy do zacisków głośnikowych. Upewnij się, że polaryzacja jest prawidłowa, a dodatni i ujemny przewód są solidnie i prawidłowo podłączone.
2. Wciśnij głośnik (lub zestaw głośnika i kwadratowej przegrody) do wyciętego otworu w ścianie, upewniając się, że przewody głośnikowe nie są przytrzaśnięte.
3. Pociągnij opaski zaciskowe do przodu tak daleko, jak się da. Spowoduje to przesunięcie zacisków do przodu i zamocowanie głośnika do ściany.

1. UWAGA: nie odcinaj nadmiernej długości opaski kablowej, w przeciwnym razie zacisków nie będzie można ponownie użyć. Zamiast tego wsuń nadmiar długości z powrotem w szczeliny, a następnie ponownie zainstaluj trzy osłony.

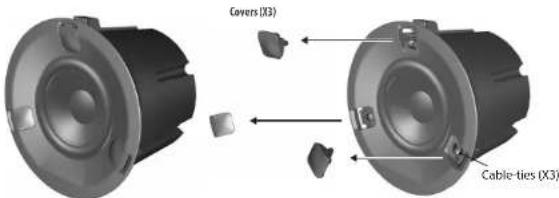

1. Aby wyjąć głośnik w dowolnym momencie, zdejmij trzy osłony, wyciągnij opaski kablowe z ich pozycji schowanej, a następnie naciśnij zaczepy, co pozwoli ci wyciągnąć głośnik do przodu i wyciągnąć z otworu.
2. Zainstaluj okrągłą kratkę, dociskając ją do głośnika. Małe magnesy utrzymują go na miejscu.

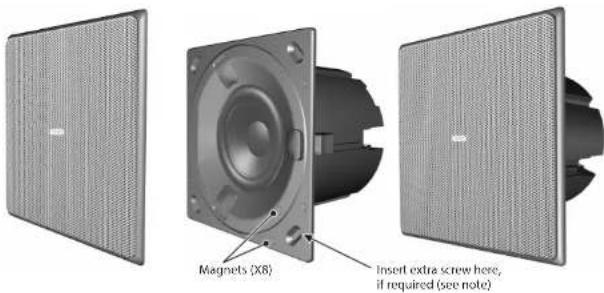

1. Alternatywnie można zainstalować kratkę kwadratową, naciskając ją na kwadratową przegrodę. Małe magnesy w obudowie głośnika i kwadratowa przegroda utrzymują go na miejscu.

Uwaga: po instalacji, jeśli kwadratowa przegroda nie dociska płasko do płyty gipsowo-kartonowej, włóż wkręt o długości ½ cala w owalne zagłębienie w każdym rogu przegrody i dokręć ręcznie, aż przegroda przylega płasko do płyty gipsowo-kartonowej.

1. OSTRZEŻENIE: Aby uniknąć potencjalnego uszkodzenia głośnika, upewnij się, że wzmacniacz jest WYŁĄCZONY przed podłączeniem lub odłączeniem jakichkolwiek kabli.
2. Poniższa procedura opisuje instalację głośnika w typowym suficie lub ścianie z płytą gipsowo-kartonową.
3. Znajdź odpowiednią pozycję montażową głośnika za pomocą wykrywacza kołków.

OSTRZEŻENIE: Upewnij się, że w wybranym miejscu wycięcia nie ma linii energetycznych, innych kabli lub instalacji wodociągowej, kanalizacyjnej, gazowej. Upewnij się również, że miejsce jest wystarczająco daleko od najbliższego słupka ściennego, aby mechanizm zaciskowy mógł działać bez zakłóceń.

1. Użyj dostarczonego szablonu wycięcia jako prowadnicy i wytnij okrągły otwór w płycie gipsowo-kartonowej. Usuń wszelkie zanieczyszczenia z otworu. Użyj odpowiedniego kleju w okolicy wewnątrz otworu, aby uszczelnić płytę gipsowo-kartonową na słupkach i belkach, aby zapobiec brzęczeniu sufitu.

Szablon instalacji wycięcia

1. Poprowadź przewód głośnikowy ze wzmacniacza do tego miejsca, pozostawiając wystarczająco dużo luzu, aby umożliwić połączenie.

156 QCI3/QC 800/PCI8DC

1. Aby użyć kwadratowej kratki głośnika, najpierw odsuń zaciski montażowe, odkręcając śruby dostępne z przodu głośnika. Zdejmij podłoże z pasków taśmy dwustronnej i wepchnij głośnik do dostarczonej kwadratowej przegrody.

1. Jeśli chcesz użyć okrągłej kratki głośnika, zainstaluj zamiast niej dostarczoną okrągłą przegrodę.

1. Postępuj zgodnie z informacjami podanymi na poprzednich stronach, aby podłączyć przewody głośnikowe ze wzmacniacza mocy do zacisków głośnikowych. Upewnij się, że polaryzacja jest prawidłowa, a dodatni i ujemny przewód są solidnie i prawidłowo podłączone.
2. Upewnij się, że zaciski są w pozycji spoczynkowej, a następnie wciśnij zespół głośnik / przegroda w wycięty otwór w ścianie, upewniając się, że przewody głośnikowe nie są przytrzaśnięte.

157 Szybki start

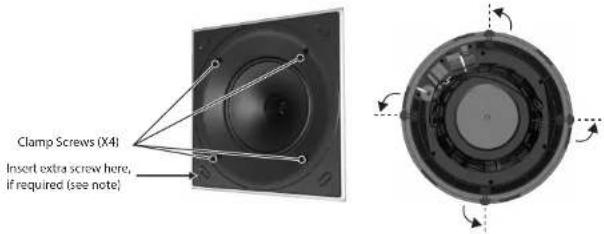

1. Dokręć cztery śruby dostępne z przodu głośnika, aż wszystkie cztery zaciski utrzymają głośnik na miejscu. W miarę dokręcania śrub zaciski obracają się z pozycji spoczynkowej i zaciskają się na płycie gipsowo-kartonowej. Uwaga: Po instalacji, jeśli kwadratowa przegroda nie dociska płasko do płyty gipsowo-kartonowej, włóż wkręt o długości ½ cala w owalne zagłębienie w każdym rogu przegrody i dokręć ręcznie, aż przegroda przylega płasko do płyty gipsowo-kartonowej.

1. Zainstaluj kratkę kwadratową, wciskając ją w przegrodę kwadratową. Małe magnesy utrzymują ją na miejscu.

1. Alternatywnie, zainstaluj okrągłą kratkę, wciskając ją w okrągłą przegrodę. Małe magnesy utrzymują ją na miejscu.

1. Maskownice można pomalować w celu dopasowania do dekoru, zanim zostaną zamontowane na przegrodzie głośnika.
2. Użyj dostarczonych kwadratowych lub okrągłych masek, aby chronić stożki głośników podczas malowania.

1. OSTRZEŻENIE: Aby uniknąć potencjalnego uszkodzenia głośnika, upewnij się, że wzmacniacz jest WYŁĄCZONY przed podłączeniem lub odłączeniem jakichkolwiek kabli.
2. Poniższa procedura opisuje instalację głośnika w typowym suficie podwieszanym z płyt kartonowo-gipsowych. Rama głośnika PCI 8DC jest instalowana i okablowana, a następnie zestaw głośników można dodać później.
3. Znajdź odpowiednią pozycję montażową głośnika za pomocą wykrywacza kołków. OSTRZEŻENIE: Upewnij się, że w wybranym miejscu nie ma linii energetycznych, innych kabli lub instalacji wodociągowej, kanalizacyjnej, gazowej. Upewnij się również, że miejsce jest wystarczająco daleko od najbliższego słupka ściennego, aby mechanizm zaciskowy mógł działać bez zakłóceń.
4. Użyj dostarczonego szablonu wycięcia jako prowadnicy i wytnij okrągły otwór w płycie gipsowo-kartonowej. Usuń wszelkie zanieczyszczenia z otworu. Użyj odpowiedniego kleju w okolicy wewnątrz otworu, aby uszczelnić płytę gipsowo-kartonową na słupkach i belkach, aby zapobiec brzęczeniu sufitu.

1. Poprowadź przewód głośnikowy ze wzmacniacza do tego miejsca, pozostawiając wystarczająco dużo luzu, aby umożliwić połączenie.

1. Aby użyć kwadratowej osłony głośnika, najpierw odsuń zaciski montażowe, jak opisano w kroku 9 poniżej. Zdejmij podkład z pasków taśmy dwustronnej i wciśnij ramę głośnika w dostarczoną kwadratową przegrodę.

1. Aby użyć okrągłej osłony głośnika, wepchnij ramę głośnika w dostarczoną okrągłą przegrodę.

1. Postępuj zgodnie z informacjami podanymi na poprzednich stronach, aby podłączyć przewody głośnikowe ze wzmacniacza mocy do zacisków głośnikowych na ramie głośnika. Upewnij się, że polaryzacja jest prawidłowa, a dodatni i ujemny przewód są solidnie i prawidłowo podłączone. Przymocuj okablowanie głośnika do tylnego pierścienia ramy za pomocą opasek, aby zapobiec ich przemieszczaniu.

1. Ostrożnie wciśnij ramę głośnika w wycięty otwór, upewniając się, że przewody głośnikowe nie są ściśnięte. Siegnij do wnętrza ramy i obróć zaciski na zewnątrz i pociągnij zaciski do przodu na ich szynach, aby przymocować ramę głośnika do płyty gipsowo-kartonowej. Aby wyjąć ramę głośnika z otworu, naciśnij zatrzaski zwalniające i wciśnij zaciski do tyłu.

1. Użyj dostarczonych kwadratowych lub okrągłych masek, aby chronić stożki głośników podczas malowania.

1. Kratki można pomalować oddzielnie.
2. Aby zamontować głośnik w zamontowanej ramie głośnika, wyrównaj złącze głośnika z odpowiednim złączem na ramie głośnika.

1. Aby zablokować głośnik na miejscu w ramie, naciśnij trzy przyciski blokujące z przodu głośnika. Uwaga: Po instalacji, jeśli kwadratowa przegroda nie dociska płasko do płyty gipsowo-kartonowej, włóż wkręt 1/2" w owalne zagłębienie w każdym rogu przegrody i dokręć ręcznie, aż przegroda przylega płasko do płyty gipsowo-kartonowej.

1. Aby odblokować głośnik z ramy głośnika, najpierw podeprzyj ciężar głośnika i obróć każdą blokadę śrubokrętem o mniej niż pół obrotu.
2. Przełącznik HF ma trzy pozycje, przy czym 0 dB jest płaska. W razie potrzeby wyreguluj, aby dopasować się do położenia pomieszczenia i warunków akustycznych.

Przełącznik HF

♠♠♠ 0 dB 13 dB 11.5 00 Przełącznik HF

1. Zainstaluj kratkę kwadratową, wciskając ją w przegrodę kwadratową. Małe magnesy utrzymują go na miejscu. Alternatywnie, zainstaluj okrągłą kratkę, wciskając ją w okrągłą przegrodę.

Ważna Informacja

1. Zarejestrować online. Zarejestruj swój nowy sprzęt Music Tribe zaraz po zakupie na stronie musictribe.com. Zarejestrowanie zakupu za pomocą naszego prostego formularza online pomaga nam szybciej i efektywniej rozpatrywać roszczenia dotyczące naprawy. Przeczytaj również warunki naszej gwarancji, jeśli dotyczy. 2. Awaria. Jeśli Twój autoryzowany sprzedawca Music Tribe nie znajduje się w pobliżu, możesz skontaktować się z autoryzowanym dostawcą Music Tribe dla swojego kraju, wymienionym w sekcji „Wsparcie” na stronie musictribe.com. Jeśli Twojego kraju nie ma na liście, sprawdź, czy Twój problem może zostać rozwiązany przez nasze „Wsparcie online”, które można również znaleźć w sekcji „Wsparcie” na stronie musictribe.com. Alternatywnie, prześlij zgłoszenie gwarancyjne online na musictribe.com PRZED zwrotem produktu.

Zarejestruj swój nowy sprzęt Music Tribe zaraz po zakupie na stronie musictribe.com. Zarejestrowanie zakupu za pomocą naszego prostego formularza online pomaga nam szybciej i efektywniej rozpatrywać roszczenia dotyczące naprawy. Przeczytaj również warunki naszej gwarancji, jeśli dotyczy. 2. Awaria. Jeśli Twój autoryzowany sprzedawca Music Tribe nie znajduje się w pobliżu, możesz skontaktować się z autoryzowanym dostawcą Music Tribe dla swojego kraju, wymienionym w sekcji „Wsparcie” na stronie musictribe.com. Jeśli Twojego kraju nie ma na liście, sprawdź, czy Twój problem może zostać rozwiązany przez nasze „Wsparcie online”, które można również znaleźć w sekcji „Wsparcie” na stronie musictribe.com. Alternatywnie, prześlij zgłoszenie gwarancyjne online na musictribe.com PRZED zwrotem produktu.
