MANUALE UTENTE QCI 8DC TANNOY

Informazioni importanti

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN! ATTENTION RISQUE D'ÉLECTROCUTION

Attenzione

I terminali contrassegnati da questo simbolo conducono una corrente elettrica di magnitudine sufficiente a costituire un rischio di scossa elettrica. Utilizzare solo cavi per alluparlanti professionali di alta qualità con jack sbilanciati da 6,35mm. o connettori con blocco a rotazione. Tutte le altre installazioni o modifiche devono essere eseguite esclusivamente da personale qualificato.

Attenzione

7 Questo simbolo, ovunque appala, avverte della presenza di una tensione pericolosa non isolata all'interno dello chassis, tensione che può essere sufficiente per costituire un rischio di scossa elettrica.

Attenzione

Questo simbolo, ovunque appaia, portanti istruzioni operative e di zione nella documentazione allegata. eggere il manuale.

Attenzione

Per ridurre il rischio di scosse elettriche, non rimuovere il coperchio

superiore (o la sezione posteriore). All interno non ci sono parti riparabili dall'utente. Per la manutenzione rivolgersi a personale qualificato.

Attenzione

Per ridurre il rischio di incendi o scosse elettriche, non esporre questo apparecchio a pioggia e umidità. L'apparecchio non deve essere esposto a gocciolio o schizzi di liquidi e nessun oggetto contenente liquidi, come vasi, deve essere collocato sull'apparecchio.

Oueste istruzioni di servizio sono destinate esclusivamente a personale qualificato. Per ridurre il rischio di scesse elettriche non eseguire interventi di manutenzione diversi da quelli contenuti ne manuale di istruzioni. Le riparazioni devono essere eseguite da personale di assistenza qualificato.

1. Leggere queste istruzioni.

2. Conservare queste istruzioni.

3. Prestare attenzione a tutti gli avvisi.

4. Applicare tutte le istruzioni

5. Non utilizzare questo dispositivo vicino Lacqua.

6. Pulire esclusivamente con un panno asciutto.

7. Non bloccare le aperture di ventilazione. Installare in conformità con le istruzioni del produttore.

8. Non installare vicino a fonti di calore come radiatori, termoregolatori, stufe o altri apparecchi (indusi amplificatori) che producono calore.

9. Non escludere la sicurezza fornita dalla spina polarizzata o con messa a terra. Una spina polarizzata ha due lame, una più larga dell'altra. Una spina con messa a terra ha due lame e un terzo polo di messa a terra. La lama larga o il terzo polo sono forniti per la vostra sicurezza. Se la spina fornita non si adatta

alla presa, consultare un elettricista per la sostituzione della presa obsoleta.

1. Proteggere il cavo di alimentazione dal calpestio o essere schiacciato in particolare alle spine, prese di corrente e il punto in cui esce dall'apparecchio.

2. Utilizzare esclusivamente dispositivi/accessori specificati dal produttore.

12. Utilizzare solo carrelli, supporti, treppiedi, staffe o tavoli indicati dal produttore o venduti con l'apparecchio.

Utilizzando un carrello, prestare attenzione quando si sposta la combinazione carrello/ apparecchio per evitare lesioni dovute al ribaltamento.

1. collegare questo apparecchio durante i temporali o se non è utilizzato per lunghi periodi di tempo.

2. Per tutte le riparazioni rivolgersi a personale qualificato. La manutenzione è necessaria quando l'apparecchio è danneggiato in qualsiasi modo, come danneggiamento del cavo di alimentazione o della spina, versamento di liquido o oggett caduti nell'apparecchio, se l'apparecchio è stato esposto a pioggia o umidità, se non funziona normalmente e è caduto.

3. L'apparecchio deve essere collegato a una presa di corrente elettrica con messa a terra di protezione.

4. Se la spina o una presa del dispositivo è utilizzata come dispositivo di disconnessione, deve essere facilmente utilizzabile.

17. Smaltimento corretto di questo prodotto: questo simbolo indica che questo dispositivo non deve essere smaltito insieme ai rifiuti

domestici, secondo la Direttiva RAEE (2012/19 / UE) e la vostra legislazione nazionale. Questo prodotto deve

9Quick Start

essere portato in un centro di raccolta autorizzato per il riciclaggio di rifiuti di apparecchiature elettriche ed elettroniche (RACE). La cattiva gestione di questo tipo di rifiuti potrebbe avere un possibile impatto negativo sull'ambiente e sulla salute umana a causa di sostanze potenzialmente pericolose che sono generalmente associale alle apparecchiature elettriche ed elettroniche. Nello stesso tempo la vostra collaborazione al corretto smaltimento di questo prodotto contribuirà all'utilizzo efficiente delle risorse naturali. Per ulteriori informazioni su dove è possibile trasportare le apparecchiature per il riciclaggio vi invitiamo a contattare l'ufficio comunale locale o il servizio di raccolta dei rifiuti domestici.

1. Non installare in uno spazio ristretto, come in una libreria o in una struttura simile.

2. Non collocare sul dispositivo fonti di fiamme libere, come candele accese.

3. Per lo smaltimento delle batterie, tenere in considerazione gli aspetti ambientali. Le batterie devono essere smaltite in un punto di raccolta delle batterie esauste.

4. Questo apparecchio può essere usato in dimi tropicali e temperati fino a 45°C.

IT

NL

DISCLAIMER LEGALE

Music Tribe non si assume alcuna responsabilità per eventuali danni che possono essere subiti da chiunque si affidi in tutto o in parte a qualiasi descrizione, fotografia di dichiarazione contenuta qui. Specifiche tecniche, aspetti e altre informazioni sono soggetti a medifiche senza provaivso. Tutti i marchi sono di proprietà dei rispettivi titolari. Midas, Klark Teknik, Lab Gruppen, Lake Tanney, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Aston Microphones e Coolaudio sono marchi e marchi registrati di Music Tribe Global Brands Ltd. e Music Tribe Global Brands Ltd. 2022 Tutti i diritti riservati.

GARANZIA LIMITATA

Per i termini e le condizioni di garanzia applicabili e le informazioni aggiuntive relative alla garanzia limitata di Music Tribe, consultare online i dettagli completi su community.musictribe.com/pages/support/warranty

Waarschuwing

Grazie per aver acquistato questo altoparlante da soffitto ad alte prestazioni Tannoy. Questa gamma di prodotti è adatta per musica di alto livello e applicazioni di rinforzo vocale che richiedono una qualità sonora eccezionale con affidabilità senza compromessi.

Caratteristiche

PCI 8DC

- Altoparlante premium ad alta di finizione per applicazioni di installazione a soffilte - Driver Dual Concentric da 8 "con tecnologia di dispersione simmetrica point-source Tannoy - Tulip Waveguide migliora le proprietà di dispersione simmetrica della sorgente puntiforme, fornendo un'eccezionale chiarezza e articolazione ad alta frequenza - Cono in Kevlar" blu con alta - escursione, rivestimento in gomma per un'elevata tenuta in potenza - Interruttore III variabile a 3 vie per preferenze di prestazioni personalizzate

QCI 8DC

• Altoparlante ad alte prestazioni per applicazioni di installazione a soffitto • Driver Dual Concentric da B *con tecnologia Tannoy Omnimagnet • Cono in polipropilene con rivestimento in gomma per linearità ad alta escursione

QCI 3

- Altoparlante ad alte prestazioni per applicazioni di installazione a soffitto • Driver full-range da 3 *con rivestimento in gomma ad alta escursione • Cono in fibra di vetro per un'eccellente qualità del suono e prestazioni dinamiche a gamma completa • Design compatto e di ingombro ridotto per spazi più piccoli

Caratteristiche comuni:

• Cornice estremamente sottile per un installazione discreta - Include deficitori e griglie rotendi e quadrati per applicazioni versatili - Telario rigido per prestazioni dei bassi migliorate e un'applicazione durevole - Costruzione integrata per una facile installazione - La finitura bianca semi opaco si adatto discretamente a qualiasi ambiente - Verniciato a polvere resistente ai raggi UV perforato griglia in rete d'acciaio con protezione antipolvere - Griglie rinnobili per verniciatura personalizzata - Sistema di montaggio a morsetta autoallincante - Distintivo della griglia con logo lannoy ozionale incluso

Disimballaggio

Ogni prodotto e accessorio Tannoy viene ispezionato attentamente prima dell'imballaggio. Dopo il disimballaggio, ispezionare il prodotto per assicurarsi che non si slano verificati danni durante il trasporto. Nell'improbabile eventualità di eventuali danni, si prega di informare immediatamente il rivenditore e di conservare il cartone di spedizione, poiché il rivenditore potrebbe chiedervi di restituirgli l'unità difettosa per l'ispezione.

Avvisi sulla sicurezza

Alcuni codici di costruzione regionali richiedono l'uso di un metodo secondario di fissaggio degli altoparlanti nel soffitto per fornire la sicurezza di un supporto di riserva. È necessario collegare una linea di supporto secondaria dal retro del prodotto a un punto di origine sul soffitto. Si prega di consultare i codici di costruzione pertinenti nella propria regione.

Quando si utilizza un driver di alimentazione per installare il prodotto, è essenziale utilizzare le impostazioni del livello di coppia corrette per evitare un serraggio eccessivo e danni al materiale del soffitto o ai morsetti.

Impostazione della coppia consigliata: 1,5 Nm.

Tannoy non sarà ritenuta responsabile per eventuali danni causati dall'installazione impropria di questi altoparlanti.

21Quick Start

Invoering

Cablaggio e configurazione

Collegamenti terminali

1. AVVERTENZA: per evitare potenziali danni al tuo altoparlante, assicurati che l'amplificatore sia spento prima di collegare o scollegare i cavi.
2. Prima di accendere l'amplificatore, ricontrollare che tutti i collegamenti siano saldi e che la polarità sia corretta.
3. Nota: per ogni altoparlante di questa serie, è necessario installare il deflettore quadrato o circolare corretto prima di collegare il cablaggio dell'altoparlante. (I deflettori vengono montati da dietro, quindi i cavi dei diffusori non possono essere collegati durante l'installazione dei deflettori.)
4. I due terminali a vite sul retro di ciascun altoparlante sono contrassegnati con positivo (+) e negativo (-). Questi si collegano rispettivamente ai terminali di uscita positivo (+) e negativo (-) dell'amplificatore di potenza audio.
5. Rimuovere circa 8 mm (1/4") dello strato protettivo esterno di un conduttore e attorcigliare i suoi conduttori interni insieme per evitare cortocircuiti dovuti a fili sparsi. Inserire il nucleo nel morsetto a vite assicurandosi che venga mantenuta la corretta polarita. Ripetere l'operazione per entrambi i cavi degli altoparlanti. Stringere le due viti per effettuare un collegamento sicuro.
6. I terminali a vite per QCI3 e QCI 8DC si trovano sul retro di ogni altoparlante. I terminali a vite per PCI 8DC si trovano sul telaio dell'altoparlante. Il telaio PCI 8DC può essere preinstallato e cablato e il gruppo altoparlanti può essere aggiunto in una fase successiva.

1. AVVERTENZA: per evitare potenziali danni al tuo altoparlante, assicurati che l'amplificatore sia spento prima di collegare o scollegare i cavi.
2. La procedura seguente descrive l'installazione dell'altoparlante QCI3 in un tipico soffitto a montanti o parete con cartongesso / cartongesso.
3. Individuare una posizione di montaggio adatta per l'altoparlante, utilizzando un cercatore di perni. AVVERTENZA: assicurarsi che non vi siano linee elettriche, altri cavi o tubature come acqua, fognature, linee del gas nella posizione di interruzione prescelta. Assicurarsi inoltre che la posizione sia sufficientemente lontana dal montante a muro più vicino in modo che il meccanismo di bloccaggio possa funzionare senza interferenze.
4. Segnare con attenzione e ritagliare un foro di 117 mm di diametro nel muro a secco / cartongesso e rimuovere eventuali detriti.
5. Fai passare il cavo dell'altoparlante dall'amplificatore a questa posizione, lasciando abbastanza allentato per consentire il collegamento.

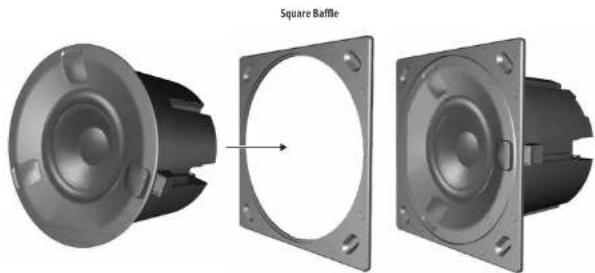

6. Per utilizzare la griglia quadrata dell'altoparlante, spingere l'altoparlante nel deflettore quadrato in dotazione. La griglia circolare non necessita di un deflettore circolare, poiché si adatta direttamente all'altoparlante.

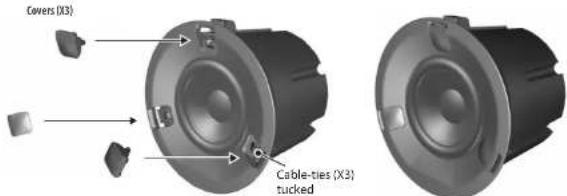

1. Estrarre le 3 coperture dalla parte anteriore dell'altoparlante che nascondono il sistema di fissaggio.

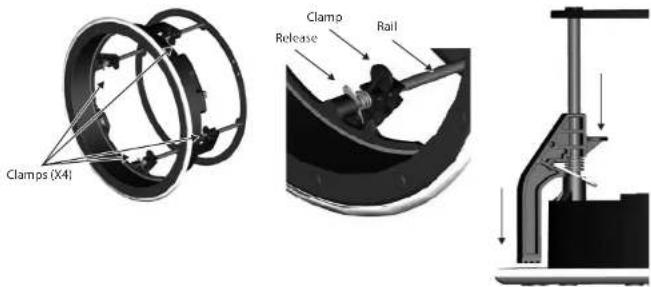

1. Ciascun morsetto può spostarsi su e giù nella sua fessura estraendo prima le "fascette per cavi" dalla loro posizione nascosta (riposta) e rilasciando la linguetta. Con la linguetta tenuta, sposta ciascun morsetto all'indietro lungo la fessura fino in fondo, in modo che i morsetti si trovino sul retro della lattina e all'interno del diametro del foro di ritaglio.

1. Seguire le informazioni nelle pagine precedenti per collegare i cavi degli altoparlanti dall'amplificatore di potenza ai terminali degli altoparlanti. Assicurarsi di controllare che la polarità sia corretta e che i fili positivo e negativo siano collegati saldamente e correttamente.
2. Premere l'altoparlante (o l'altoparlante e il gruppo deflettore quadrato) nel foro ritagliato nel muro, assicurandosi che i cavi degli altoparlanti non siano intrappolati.
3. Tirare le fascette serracavi in avanti fino all'arresto. Questo sposterà i morsetti in avanti e fisserà l'altoparlante alla parete.

1. ATTENZIONE: non tagliare la lunghezza eccessiva della fascetta, altrimenti le fascette non possono più essere riutilizzate. Invece, rimbocca la lunghezza in eccesso nelle fessure e quindi reinstalla le tre coperture.

1. Per rimuovere l'altoparlante in qualsiasi momento, rimuovere i tre coperchi, tirare le fascette per cavi fuori dalla loro posizione nascosta, quindi premere le linguette, e questo ti consentirà di tirare l'altoparlante in avanti e fuori dal foro.

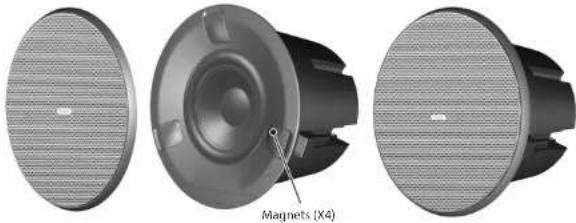

2. Installare la griglia circolare premendola sull'altoparlante. Piccoli magneti lo tengono fermo.

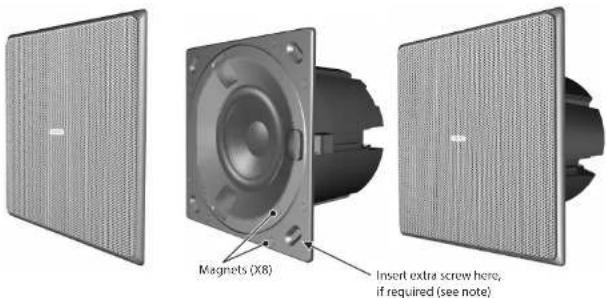

1. In alternativa, installare la griglia quadrata premendola sul deflettore quadrato. Piccoli magneti nella cornice dell'altoparlante e il deflettore quadrato lo tengono in posizione.

Nota: dopo l'installazione, se il deflettore quadrato non preme in piano contro il muro a secco, inserire una vite lunga 1½" nella depressione ovale in ogni angolo del deflettore e serrare a mano fino a quando il deflettore è piatto contro il muro a secco.

1. AVVERTENZA: per evitare potenziali danni al tuo altoparlante, assicurati che l'amplificatore sia spento prima di collegare o scollegare i cavi.
2. La procedura seguente descrive l'installazione del diffusore in un tipico soffitto a montanti o in una parete con cartongesso / cartongesso.
3. Individuare una posizione di montaggio adatta per l'altoparlante, utilizzando un cercatore di perni. AVVERTENZA: assicurarsi che non vi siano linee elettriche, altri cavi o tubature come acqua, fognature, linee del gas nella posizione di interruzione scelta. Inoltre, assicurarsi che la posizione sia sufficientemente lontana dal montante della parete più vicino in modo che il meccanismo di bloccaggio possa funzionare senza interferenze.
4. Utilizzare il modello di ritaglio fornito come guida e ritagliare un foro circolare nel muro a secco / cartongesso. Rimuovere eventuali detriti dal foro. Utilizzare un adesivo adatto nell'area locale all'interno del foro per sigillare il muro a secco a montanti e travetti, per evitare il ronzio del soffitto.

Cutout Installation Template

1. Fai passare il cavo dell'altoparlante dall'amplificatore a questa posizione, lasciando abbastanza allentato per consentire il collegamento.

111Quick Start

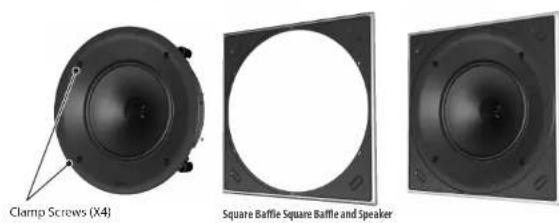

1. Per utilizzare la griglia quadrata dell'altoparlante, rimuovere prima i morsetti di montaggio svitando le quattro viti accessibili dalla parte anteriore dell'altoparlante. Rimuovere la pellicola protettiva dalle strisce di nastro biadesivo e spingere l'altoparlante nel deflettore quadrato in dotazione.

1. Se si desidera utilizzare la griglia circolare dell'altoparlante, installare invece il deflettore circolare in dotazione.

1. Seguire le informazioni nelle pagine precedenti per collegare i cavi degli altoparlanti dall'amplificatore di potenza ai terminali degli altoparlanti. Assicurarsi di controllare che la polarità sia corretta e che i fili positivo e negativo siano collegati saldamente e correttamente.
2. Assicurarsi che i morsetti siano tutti nella loro posizione di riposo, quindi premere il gruppo altoparlante / deflettore nel foro ritagliato nel muro, assicurandosi che i cavi degli altoparlanti non siano intrappolati.

112QCI3/QCI8DC/PCI8DC

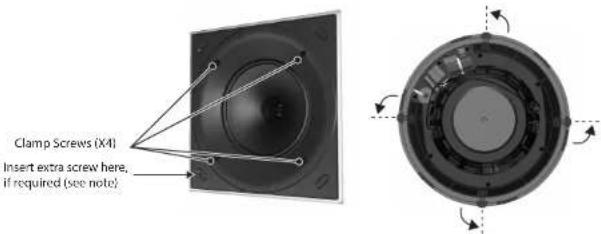

1. Stringere le quattro viti accessibili dalla parte anteriore dell'altoparlante, finché tutti e quattro i morsetti non lo tengono in posizione. Quando le viti vengono serrate, i morsetti ruotano fuori dalla loro posizione di riposo e si fissano al muro a secco / cartongesso.

Nota: dopo l'installazione, se il deflettore quadrato non preme in piano contro il muro a secco, inserire una vite lunga 1/2* nella depressione ovale in ogni angolo del deflettore e serrare a mano fino a quando il deflettore è piatto contro il muro a secco.

1. Installare la griglia quadrata premendola nel deflettore quadrato. Piccoli magneti lo tengono fermo.

1. In alternativa, installare la griglia circolare premendola nel deflettore circolare. Piccoli magneti lo tengono fermo.

1. Le griglie possono essere verniciate per abbinarsi al decoro, prima di essere montate sul deflettore dell'altoparlante.
2. Utilizzare le maschere quadrate o circolari fornite per proteggere i coni degli altoparlanti durante la verniciatura.

1. AVVERTENZA: per evitare potenziali danni al tuo altoparlante, assicurati che l'amplificatore sia spento prima di collegare o scollegare i cavi.
2. La procedura seguente descrive l'installazione dell'altoparlante in un tipico soffitto a montanti con cartongesso / cartongesso. Il telaio dell'altoparlante PCI 8DC è installato e cablato, quindi il gruppo dell'altoparlante può essere aggiunto in seguito.
3. Individuare una posizione di montaggio adatta per l'altoparlante, utilizzando un cercatore di perni. AVVERTENZA: assicurarsi che non vi siano linee elettriche, altri cavi o tubature come acqua, fognature, linee del gas nella posizione di interruzione scelta. Inoltre, assicurarsi che la posizione sia sufficientemente lontana dal montante della parete più vicino in modo che il meccanismo di bloccaggio possa funzionare senza interferenze.
4. Utilizzare il modello di ritaglio fornito come guida e ritagliare un foro circolare nel muro a secco / cartongesso. Rimuovere eventuali detriti dal foro. Utilizzare un adesivo adatto nell'area locale all'interno del foro per sigillare il muro a secco a montanti e travetti, per evitare il ronzio del soffitto.

Cutout Installation Template

1. Fai passare il cavo dell'altoparlante dall'amplificatore a questa posizione, lasciando abbastanza allentato per consentire il collegamento.

115Quick Start

1. Per utilizzare la griglia quadrata dell'altoparlante, rimuovere prima i morsetti di montaggio come descritto al punto 9 di seguito. Rimuovere il supporto dalle strisce di nastro biadesivo e spingere il telaio dell'altoparlante nel deflettore quadrato in dotazione.

1. Per utilizzare la griglia circolare dell altoparlante, spingere invece il telaio dell'altoparlante nel deflettore circolare in dolazione.

1. Seguire le informazioni nelle pagine precedenti per collegare i cavi degli altoparlanti dall'amplificatore di potenza ai terminali degli altoparlanti sul telaio dell'altoparlante. Assicurarsi di controllare che la polarità sia corretta e che i fili positivo e negativo siano collegati saldamente e correttamente. Fissare il cablaggio dell'altoparlante all'anello posteriore del telaio con fascette per impedire il movimento.

PCI 8DC Terminals

1. Premere con attenzione il telaio dell'altoparlante nel foro ritagliato, assicurandosi che i cavi dell'altoparlante non siano schiacciati. Raggiungere l'interno del telaio e ruotare i morsetti verso l'esterno e tirare i morsetti in avanti sui loro binari per fissare il telaio dell'altoparlante al muro a secco / cartongesso. Per rimuovere il telaio dell'altoparlante dal foro, premere le linguette di rilascio e spingere indietro i morsetti.

1. Utilizzare le maschere quadrate o circolari fornite per proteggere i coni degli altoparlanti durante la verniciatura.

1. Le griglie possono essere verniciate separatamente.
2. Per montare l'altoparlante nel telaio dell'altoparlante montato, allineare il connettore sull'altoparlante con il connettore corrispondente sul telaio dell'altoparlante.

Alignment guide

Alignment guide

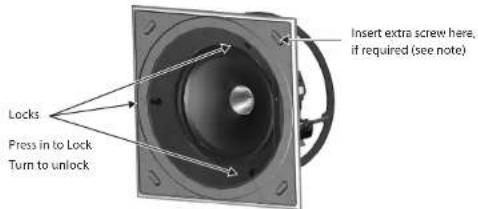

1. Per bloccare l'altoparlante in posizione nel telaio, premere i tre pulsanti di blocco sulla parte anteriore dell'altoparlante.

Nota: dopo l'installazione, se il deflettore quadrato non preme in piano contro il muro a secco, inserire una vite da 1/2" nella depressione ovale in ogni angolo del deflettore e serrare a mano fino a quando il deflettore è piatto contro il muro a secco.

1. Per sbloccare l'altoparlante dal telaio dell'altoparlante, per prima cosa sostenere il peso dell'altoparlante e ruotare ciascun blocco con un cacciavite per meno di mezzo giro.
2. L'interruttore HF ha tre posizioni, con 0 dB piatto. Regolare se necessario per adattarsi alla posizione della stanza e alle condizioni acustiche.

119 Quick Start

1. Installare la griglia quadrata premendola nel deflettore quadrato. Piccoli magneti lo tengono fermo. In alternativa, installare la griglia circolare premendola nel deflettore circolare.
