MANUAL DE UTILIZADOR QCI 8DC TANNOY

7 Terminais marcados com o símbolo carregam corrente elétrica de magnitude suficiente para constituir um risco de choque elétrico. Use apenas cabos de alto-falantes de alta qualidade com plugues TS de 14" ou plugues com trava de torção pré-instalados. Todas as outras instalações e modificações devem ser efetuadas por pessoas qualificadas.

Este simbolo, onde quer que o encontre, alerta-o para a leitura das de manuseamento que am o equipamento. Por favor leia o

accompanhaim o equipamento. Por favor pela o manual de instruções.

Atenção

De forma a diminuir o risco de choque eléctrico, não remover a coberlura (ou a secção de trás). Não existem peças substituíveis por parte do utilizador no seu interior. Para esse efeito recorrer a um técnico qualificado.

Atenção

Para reduzir o risco de incêndios ou choques eléctricos o aparelho não deve ser exposto à chuva nem à humidade. Além disso, não deve ser sujeito a salpicos, nem devem ser colocados em cima do aparelho objectos contendo líquidos, tais como jarras.

Atenção

Estas instruções de operação devem ser utilizadas, em exclusivo, por técnicos de assistência qualificados. Para evitar

choques eléctricos não proceda a reparações ou intervenções, que não as indicadas nas instruções de operação, salvo se possuir as qualifi-cações necessárias. Para evitar choques eléctricos não proceda a reparações ou intervenções, que não as indicadas nas instruções de operação. Só o deverá fazer se possuir as qualificações necessárias.

1. Leia estas instruções.

2. Guarde estas instrucões

3. Preste atenção a todos os avisos.

4. Sina Joras as instuções

5. Não utilize este dispositivo perto de água.

6. Limpe apenas com um pano seco.

7. Não obstrua as entradas de ventilação. Instale de acordo com as instruções do fabricante.

8. Não instale perlo de quaisquer fontes de calor tais como radiadores, locas de ar quente, fogões de sala ou outros aparelhos (incluindo amplificadores) que produzam calor.

9. Não anule o objetivo de segurança das fichas polarizadas ou do tipo de ligação à terra. Uma ficha polarizada dispõe de duas palhetas sendo uma mais larga do que a outra. Uma ficha do tipo ligação à terra dispõe de duas palhetas e um terceiro dente de ligação à terra. A palheta larga ou o terceiro dente são fornecidos para sua segurança. Se a ficha fornecida não encaixar na sua tomada, consulte um electricista para a substituição da tomada obsoleta.

10. Proteja o cabo de alimentação de pisadelas ou apertos, especialmente nas fichas, extensões, e no local de saída da unidade. Certifique-se de que o cabo eléctrico está protegido. Verifique particularmente nas fichas, nos receptáculos e no ponto em que o cabo sai do aparelho.

11. O aparelho tem de estar sempre conectado à rede eléctrica com o condutor de protecção intacto.

12. Se utilizar uma ficha de rede principal ou uma tomada de aparelhos para desligar a unidade de funcionamento, esta deve estar sempre acessível.

13. Utilize apenas ligações/acessórios especificados pelo fabricante.

1. Utilize apenas com o carrinho, estrutura, tripé, suporte, ou mesa especificados pelo fabrican ou vendidos com o

dispositivo. Quando utilizar um carrinho, tenha cuidado ao mover o conjunto carrinho/dispositivo para evitar danos provocados pela terpidação.

1. Desligue este dispositivo durante as trovoadas ou quando não for utilizado durante longos períodos de tempo.

2. Qualquer tipo de reparação deve ser sempre efectuado por pessoal qualificado. É necessária uma reparação sempre que a unidade tiver sido de alguma forma danificada, como por exemplo: no caso do cabo de alimentação ou ficha se encontrarem danificades; na eventualidade de líquido ter sido derramado ou objectos terem caldo para dentro do dispositivo; no caso da unidade ter estado exposta à chuva ou à humidade; se esta não funcionar normalmente, ou se tiver caldo.

1. Correcta eliminação deste produto: este símbolo indica que o produto não deve ser eliminado juntamente com os resíduos domésticos, segundo a

Directiva REEE (2012/19/EU) e a legislação nacional. Este produto deverá ser levado para um centro de recolha licenciado para a recidagem de resíduos de equipamentos eléctricos e electrónicos (EEE). O tratamento incorrecto deste tipo de resíduos pode ter um eventual impacto negativo na ambiente e na saúde humana devido a substâncias potencialmente penigosas que estão

geralmente associadas aos EEE. Ao mesmo tempo, a sua colaboração para a eliminação correcta deste produto ira contribuir para a utilização eficiente dos recursos naturais. Para mais informação acerca dos locais onde poderá deixar o seu equipamento usado para reciclagem, é favor contactar os serviços municipais locais, a entidade de gestão de

residuos ou os serviços residuos domésticos.

1. Não instale em lugares confinados, Lais como estantes ou unidades similares.

2. Não coloque fontes de chama, tais como velas acesas, sobre o aparelho.

3. Favor, obedecer os aspectos ambientais de descarte de bateria. Baterias devem ser descartadas em um ponto de coletas de baterias.

4. Esse aparelho pode ser usado em dimas tropicais e moderados até 45°C.

LEGAL RENUNCIANTE

O Music Tribe não se responsabiliza por penia alguma que possa ser sofida por qualquer pessoa que dependa, seja de maneira completa ou parcial, de qualquer descrição, fotografia, ou declaração aqui contidas. Dados técnicos, aparecias e outras informações estão sujeitas a modificações sem aviso próprio. Todas as marcas são propriedade de seus respectivos clonos. Midas, Klark Teknik, Lab Gruppen, Lake, Tanney, Turbosound, TC Electronic, TC Helikon, Behringer, Bugera, Aston Microphones e Coolaudio são marcas ou marcas registradas do Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2022 Todos direitos reservados.

GARANTIA LIMITADA

Para obler os termos de garantia aplicáveis e condições e informações adicionais a respeito da garantia limitada do Music Tribe, favor verificar detalhes na integra através do website community.musictribe.com/pages/support/warranty.

Obrigado por adquirir este alto-falante de teto de alto desempenho da Tannoy. Esta linha de produtos é adequada para música de alto nível e aplicações de reforço de fala que requerem qualidade sonora excepcional com confiabilidade descomprometida.

Características

PCI 8DC

- Alto-falante de alta definição premium para aplicações de instalação no teto - Driver Dual Concêntrico de 8 *com tecnologia de dispersão simétrica de fonte pontual Tannoy - Tulip Waveguide aprimora as propriedades de dispersão simétrica da fonte pontual, proporcionando clareza e articulação de alta frequência excepcional - Cone Kevlar® azul com alta-excurso, surround de borracha para manipulação de alta potência - Interruptor HT variável de 3 vias para preferências de desempenho personalizadas

QCI 8DC

- Alto-falante de alto desempenho para aplicações de instalação no teto - Driver Dual Concêntrico de 8 "com tecnologia Tannoy Omnimagnet - Cone de polipropileno com borda de borracha para linearidade de alta excursão

QCI 3

- Alto-falante de alto desempenho para aplicações de instalação no teto - Driver full-range de 3º com borda de borracha de alta excursão - Cone de fibra de vidro para excelente qualidade de som e desempenho dinâmico de gama completa - Design compacto e compacto para espaços menores

- Molura extremamente fina para instalação discreta - inclui defletores redondos e quadrados e grades para aplicações versáteis - Chasiário para desempenho de graves aprimorado e aplicação durável - Construção integrada para fácil instalação - Acabamento branco semi-mate se encaixa discretamente em qualquer ambiente - Pó revestido resistente a UV perfurado grade de malha de aço com proteção contra poeira - Grades removíveis para pintura personalizada - Sistema de montagem com grampo autocompensador - Emíblema opcional da grade do logotipo da Tannoy incluído

Desempacotar

Cada produto e acessório da Tannoy é inspecionado cuidadosamente antes da embalagem. Após desemballar, inspezione seu produto para certificar-se de que nenhum dano ocorreu durante o transporte. No caso improvável de qualquer dano, notifique seu revendedor imediatamente e guarde sua caixa de remessa, pois seu revendedor pode solicitar que você devolva a unidade com defeito para inspeção.

Avisos de Segurança

Alguns códigos regionais de construção exigem o uso de um método secundário de fixação dos alto-falantes no teto para fornecer a segurança de um suporte de backup. Uma linha de suporte secundária deve ser conectada da parte traseira do produto a um ponto de origem no teto. Consulte os códigos de construção relevantes em sua região.

Ao usar uma chave de força para instalar o produto, é essencial usar as configurações de nível de torque corretas para evitar aperto excessivo e danos ao material do teto ou grampos.

A Tannoy não se responsabiliza por quaisquer danos causados pela instalação inadequada destes alto-falantes.

Fiação e configuração

Conexões de terminal

1. AVISO: Para evitar danos potenciais ao seu alto-falante, certifique-se de que o amplificador esteja DESLIGADO antes de conectar ou desconectar quaisquer cabos.
2. Antes de ligar o amplificador, verifique se todas as conexões estão seguras e se a polaridade está correta.
3. Observação: para cada alto-falante desta série, o defletor quadrado ou circular correto deve ser instalado antes de conectar a fiação do alto-falante. (Os defletores são instalados por trás e, portanto, os fios do alto-falante não podem ser conectados enquanto os defletores estão sendo instalados.)
4. Os dois terminais de parafuso na parte traseira de cada alto-falante são identificados como positivo (+) e negativo (-). Eles se conectam respectivamente aos terminais de saída positivo (+) e negativo (-) do seu amplificador de potência de áudio.
5. Retire aproximadamente 8 mm (1/4") da camada protetora externa de um condutor e torça seus núcleos internos juntos para evitar o curto-circuito de fios perdidos. Insira o núcleo no terminal de parafuso, garantindo que a polaridade correta seja mantida. Repita isso para ambos os fios do alto-falante. Aperte os dois parafusos para fazer uma conexão segura.
6. Os terminais de parafuso para QCI3 e QCI 8DC estão localizados na parte traseira de cada alto-falante. Os terminais de parafuso para o PCI 8DC estão localizados na estrutura do alto-falante. A estrutura PCI 8DC pode ser pré-instalada e conectada, e o conjunto do alto-falante pode ser adicionado posteriormente.

1. AVISO: Para evitar danos potenciais ao seu alto-falante, certifique-se de que o amplificador esteja DESLIGADO antes de conectar ou desconectar quaisquer cabos.
2. O procedimento abaixo descreve a instalação do alto-falante QCI3 em um teto ou parede típica com drywall / gesso.
3. Localize uma posição de montagem adequada para o alto-falante, usando um localizador de vigas. AVISO: Certifique-se de que não haja linhas de energia, outros cabos ou encanamentos, como água, esgoto, gás no local escolhido. Certifique-se também de que o local está longe o suficiente da viga da parede mais próxima para que o mecanismo de fixação possa operar sem interferência.
4. Marque e corte cuidadosamente um orifício de 117 mm (4,6") de diâmetro na parede de gesso / gesso e remova todos os resíduos.
5. Passe o fio do alto-falante de seu amplificador para este local, deixando folga suficiente para permitir a conexão.

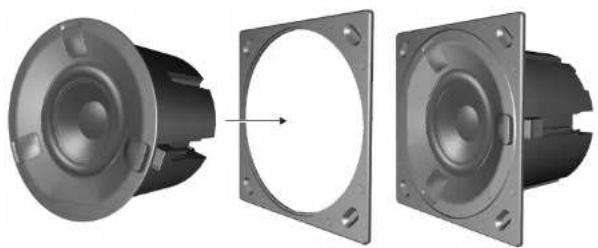

6. Para usar a grade quadrada do alto-falante, empurre o alto-falante para o defletor quadrado fornecido. A grade circular não precisa de um defletor circular, pois se encaixa diretamente sobre o alto-falante.

Square Baffle

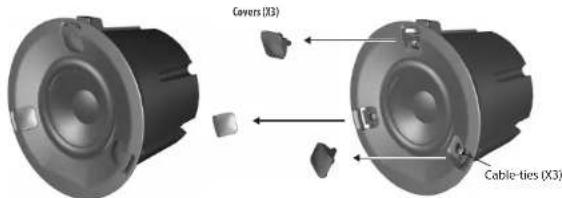

1. Retire as 3 tampas da frente do alto-falante que escondem o sistema de fixação.

1. Cada grampo pode se mover para cima e para baixo em seu slot, primeiro puxando as "braçadeiras" de sua posição dobrada (retraída) e liberando a guia. Com a aba presa, mova cada grampo para trás para baixo na fenda o máximo que puder, de modo que os grampos fiquem na parte traseira da lata e dentro do diâmetro do orifício do recorte.

1. Siga as informações nas páginas anteriores para conectar os fios das caixas acústicas do amplificador de potência aos terminais das caixas acústicas. Certifique-se de verificar se a polaridade está correta e se os fios positivo e negativo estão conectados de forma segura e correta.
2. Pressione o alto-falante (ou alto-falante e conjunto defletor quadrado) no orifício do recorte na parede, certificando-se de que os fios do alto-falante não fiquem presos.
3. Puxe as braçadeiras de amarração para frente o máximo que puderem. Isso moverá os grampos para frente e fixará o alto-falante na parede.

93Quick Start

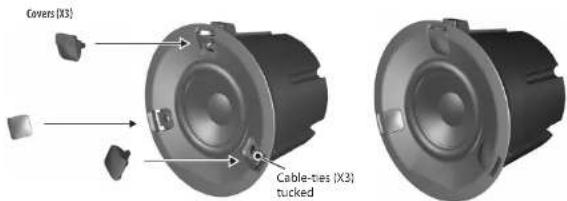

1. CUIDADO: não corte o excesso do comprimento da braçadeira ou as braçadeiras não poderão mais ser reutilizadas. Em vez disso, coloque o excesso de comprimento de volta nos slots e, em seguida, reinstale as três tampas.

1. Para remover o alto-falante a qualquer momento, remova as três tampas, puxe as braçadeiras para fora de sua posição dobrada e pressione as guias, e isso permitirá que você puxe o alto-falante para frente e para fora do orifício.
2. Instale a grade circular pressionando-a sobre o alto-falante. Pequenos imãs o mantém no lugar.

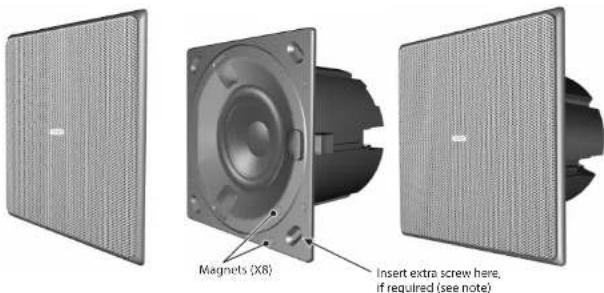

1. Como alternativa, instale a grade quadrada pressionando-a sobre o defletor quadrado. Pequenos imãs na área circundante da caixa acústica e no defletor quadrado mantêm-na no lugar.

Observação: após a instalação, se o defletor quadrado não for pressionado contra a parede de gesso, insira um parafuso de 12 " de comprimento na depressão oval em cada canto do defletor e aperte manualmente até que o defletor esteja plano contra a parede.

1. AVISO: Para evitar danos potenciais ao seu alto-falante, certifique-se de que o amplificador esteja DESLIGADO antes de conectar ou desconectar quaisquer cabos.
2. O procedimento a seguir descreve a instalação do alto-falante em um teto ou parede com gesso cartonado típico.
3. Localize uma posição de montagem adequada para o alto-falante, usando um localizador de vigas. AVISO: Certifique-se de que não haja linhas de energia, outros cabos ou encanamentos, como água, esgoto, gás no local escolhido. Certifique-se também de que o local está longe o suficiente da viga da parede mais próxima para que o mecanismo de fixação possa operar sem interferência.
4. Use o gabarito de recorte fornecido como guia e corte um orifício circular na parede de gesso / gesso. Remova todos os detritos do orifício. Use um adesivo adequado na área local dentro do orifício para vedar a parede de gesso às vigas e vigas, para evitar zumbido no teto.

Cutout Installation Template

1. Passe o fio do alto-falante de seu amplificador para este local, deixando folga suficiente para permitir a conexão.

PT

96 QCI3/QCIADC/PCIADC

1. Para usar a grade quadrada do alto-falante, primeiro retire as braçadeiras de montagem do caminho, soltando os quatro parafusos acessíveis pela frente do alto-falante. Remova a proteção das tiras de fita dupla-face e empurre o alto-falante para o defletor quadrado fornecido.

1. Se você quiser usar a grade circular do alto-falante, instale o defletor circular fornecido.

1. Siga as informações nas páginas anteriores para conectar os fios das caixas acústicas do amplificador de potência aos terminais das caixas acústicas. Certifique-se de verificar se a polaridade está correta e se os fios positivo e negativo estão conectados de forma segura e correta.
2. Certifique-se de que as braçadeiras estejam todas em suas posições de descanso e, em seguida, pressione o conjunto do alto-falante / defletor no orifício do recorte na parede, certificando-se de que os fios do alto-falante não fiquem presos.

97 Quick Start

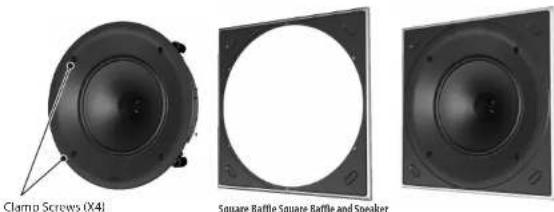

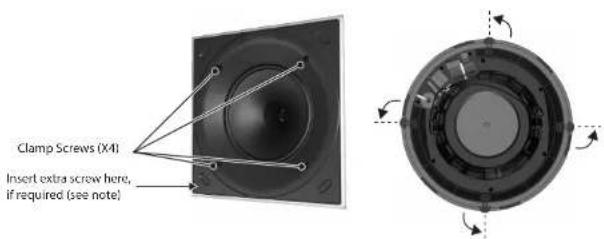

1. Aperte os quatro parafusos acessíveis pela frente do alto-falante, até que todos os quatro grampos prendam o alto-falante no lugar. À medida que os parafusos são apertados, os grampos giram para fora de sua posição de descanso e se fixam na parede de gesso / gesso.

Observação: após a instalação, se o defletor quadrado não for pressionado contra a parede de gesso, insira um parafuso de ½" de comprimento na depressão oval em cada canto do defletor e aperte com a mão até que o defletor esteja plano contra a parede de gesso.

1. Instale a grade quadrada pressionando-a no defletor quadrado. Pequenos imás o mantém no lugar.

1. Como alternativa, instale a grade circular pressionando-a no defletor circular. Pequenos imãs o mantêm no lugar.

1. As grades podem ser pintadas para combinar com a decoração, antes de serem instaladas no defletor do alto-falante.
2. Use as máscaras quadradas ou circulares fomecidas para ajudar a proteger os cones das caixas acústicas ao pintar.

1. AVISO: Para evitar danos potenciais ao seu alto-falante, certifique-se de que o amplificador esteja DESLIGADO antes de conectar ou desconectar quaisquer cabos.
2. O procedimento abaixo descreve a instalação do alto-falante em um teto de vigas típico com drywall / gesso cartonado. A estrutura do alto-falante PCI 8DC é instalada e ligada, então o conjunto do alto-falante pode ser adicionado posteriormente.
3. Localize uma posição de montagem adequada para o alto-falante, usando um localizador de vigas. AVISO: Certifique-se de que não haja linhas de energia, outros cabos ou encanamentos, como água, esgoto, gás no local escolhido. Certifique-se também de que o local está longe o suficiente da viga da parede mais próxima para que o mecanismo de fixação possa operar sem interferência.
4. Use o gabarito de recorte fornecido como guia e corte um orifício circular na parede de gesso / gesso. Remova todos os detritos do orifício. Use um adesivo adequado na área local dentro do orifício para vedar a parede de gesso às vigas e vigas, para evitar zumbido no teto.

Cutout Installation Template

1. Passe o fio do alto-falante de seu amplificador para este local, deixando folga suficiente para permitir a conexão.

1. Para usar a grade quadrada do alto-falante, primeiro retire as braçadeiras de montagem do caminho, conforme descrito na etapa 9 abaixo. Remova a proteção das tiras de fita dupla-face e empurre a estrutura do alto-falante para o defletor quadrado fornecido.

1. Para usar a grade circular do alto-falante, empurre a estrutura do alto-falante para o defletor circular fornecido.

1. Siga as informações nas páginas anteriores para conectar os fios do alto-falante do seu amplificador de potência aos terminais do alto-falante na estrutura do alto-falante. Certifique-se de verificar se a polaridade está correta e se os fios positivo e negativo estão conectados de forma segura e correta. Prenda a fiação do alto-falante ao anel traseiro da estrutura com braçadeiras para evitar movimento.

1. Pressione cuidadosamente a estrutura do alto-falante no orifício do recorte, certificando-se de que os fios do alto-falante não fiquem presos. Alcance dentro da estrutura e gire as braçadeiras para fora e puxe as braçadeiras para frente em seus trilhos para prender a estrutura do alto-falante à parede de gesso / gesso. Para remover a estrutura do alto-falante do orifício, pressione as guias de liberação e empurre as braçadeiras para trás.

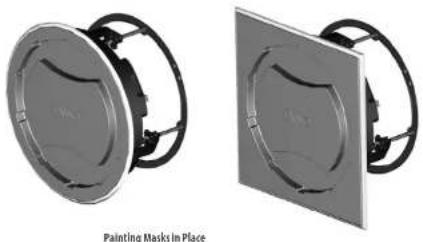

1. Use as máscaras quadradas ou circulares fornecidas para ajudar a proteger os cones das caixas acústicas ao pintar.

1. As grades podem ser pintadas separadamente.

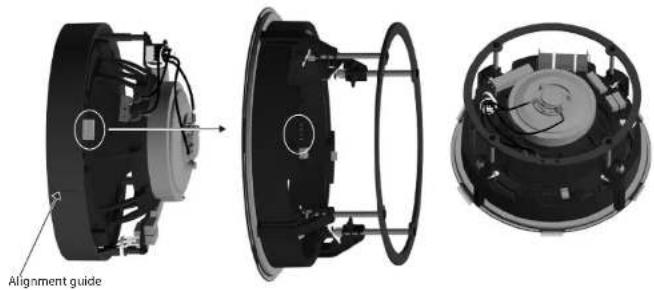

2. Para montar o alto-falante na estrutura do alto-falante montado, alinhe o conector do alto-falante com o conector correspondente na estrutura do alto-falante.

Alignment guide

103 Quick Start

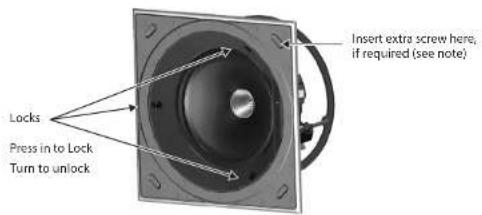

1. Para travar o alto-falante no lugar no quadro, pressione os três botões de travamento na frente do alto-falante. Observação: após a instalação, se o defletor quadrado não for pressionado contra a parede de gesso, insira um parafuso de ½" na depressão oval em cada canto do defletor e aperte com a mão até que o defletor fique plano contra a parede de gesso.

1. Para destravar o alto-falante de sua estrutura, primeiro segure o peso do alto-falante e gire cada trava com uma chave de fenda menos de meia volta.
2. A chave HF tem três posições, com 0 dB sendo plano. Ajuste conforme necessário para se adequar à posição da sala e às condições acústicas.

HF switch 0 dB 13 dB 115 dB HF Switch

PT

1. Instale a grade quadrada pressionando-a no defletor quadrado. Pequenos imãs o mantêm no lugar. Como alternativa, instale a grade circular pressionando-a no defletor circular.

Outras Informações Importantes

1. Registre-se online. Por favor, registre seu novo equipamento Music Tribe logo após a compra visitando o site musictribe.com Registrar sua compra usando nosso simples formulário online nos ajuda a processar seus pedidos de reparos com maior rapidez e eficiência. Além disso, leia nossos termos e condições de garantia, caso seja necessário.

2. Funcionamento Defeituoso. Caso seu fornecedor Music Tribe não esteja localizado nas proximidades, você pode contatar um distribuidor Music Tribe para o seu país listado abaixo de "Suporte" em musictribe.com. Se seu país não estiver na lista, favor checar se seu problema pode ser resalvido com o nosso "Suporte Online" que também pode ser achado abaixo de "Suporte" em musictribe.com. Alternativamente, favor enviar uma solicitação de garantia online em musictribe. com ANTES da devaluação do produto.
