Produkttyp	Elektronisk sticksåg
Märke	Alpha Tools
Modell	PS 520E
Effektförbrukning	520 W
Varv per minut	500 - 3000 min⁻¹
Slaglängd	16 mm
Skärdjup (trä)	65 mm
Skärdjup (plast)	20 mm
Skärdjup (järn)	8 mm
Max snittvinkel	45° (vänster och höger)
Ljudtrycksnivå LPA	86,2 dB(A)
Ljudeffektnivå LWA	99,2 dB(A)
Vibration (handtag)	6,7 m/s²
Vikt	2,1 kg
Dubbel isolering	Ja (II/回)
Strömförsörjning	nät (kabel)
Elektronisk varvtalsreglering	Ja, med räfflad skruv
Pendelrörelse	Ja, inställbar
Justerbar sågsula	Ja, lutning och bakåtrörelse
Dammsugningsanslutning	Ja, anslutning för dammsugare
Ögonskydd	Ingår (skyddsglasögon)
Underhåll	Smörj styrrullen, byt ut skadade sågblad
Garanti	5 år (enligt villkor)

Vanliga frågor - PS 520E Alpha Tools

Hur byter man sågbladet på PS 520E?

Koppla bort sågen. Lossa de två skruvarna på glidstycket med hjälp av insexnyckeln. För in sågbladet i styrspåret tills det tar stopp. Se till att tänderna är riktade i skärriktningen. Dra åt skruvarna.

Hur ställer man in sågens hastighet?

Vrid den räfflade skruven på strömbrytaren PÅ/AV. Vrid åt 'PLUS'-hållet för att öka varvtalet och åt 'MINUS'-hållet för att minska det.

Hur gör man en snedskärning?

Lossa de två skruvarna under sågsulan. Luta sågsulan till önskad vinkel (max 45°). Markeringar vid 15°, 30° och 45° finns. Dra åt skruvarna.

Hur använder man kontinuerlig drift?

Skjut strömbrytaren PÅ/AV framåt och lås den med stoppknappen. För att stanna, tryck och släpp strömbrytaren.

Vilket är max skärdjup för trä?

Max skärdjup i trä är 65 mm.

Hur ansluter man en dammsugare?

Sågen har en dammsugningsanslutning bak. Anslut dammsugarslangen direkt eller via en specifik adapter som tillhandahålls av dammsugartillverkaren.

Vilka säkerhetstillbehör ingår?

Sågen levereras med skyddsglasögon (ögonskydd). Det rekommenderas även att använda handskar och hörselskydd.

Hur gör man en stickskärning (doppskärning)?

Denna teknik är endast möjlig i spånskivor eller trä. Placera sågsulan stadigt mot arbetsstycket, luta sågen och sänk den långsamt ner i materialet utan att förborra.

Vad gör man om sågbladet fastnar under sågning?

Släpp genast strömbrytaren. Koppla bort sågen. Kontrollera att sågbladet är ordentligt åtdraget och i gott skick. Använd ett sågblad som är lämpligt för materialet. Tvinga inte fram matningen.

Var hittar jag reservdelar till PS 520E?

Kontakta Alpha Tools kundtjänst eller en auktoriserad återförsäljare. Använd endast originalreservdelar för att garantera säkerheten.

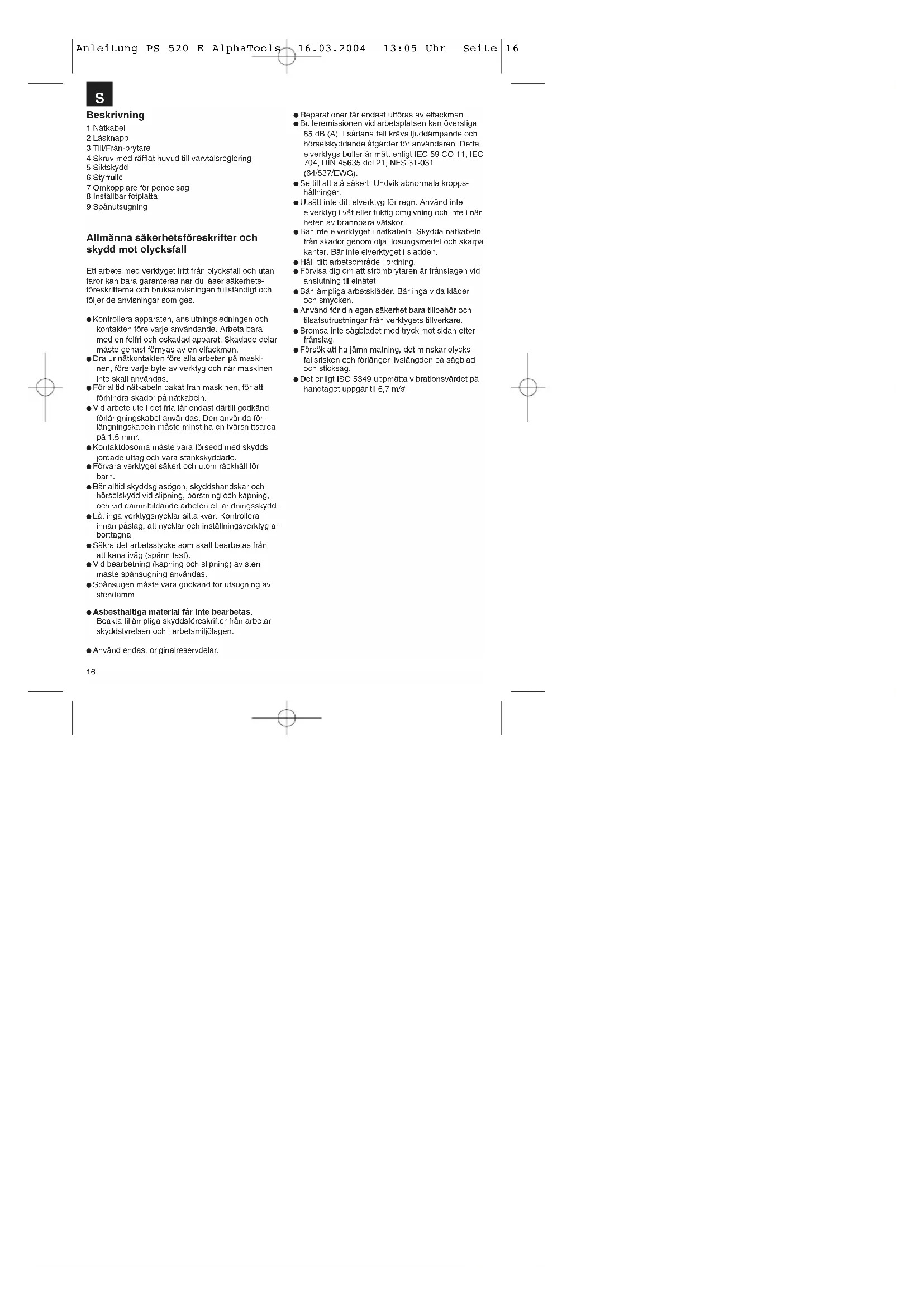

BRUKSANVISNING PS 520E Alpha Tools

1 Nätkabel
2 Låsknapp
3 Till/Från-brytare
4 Skruv med räfflat huvud till varvtalsreglering
5 Siktskydd
6 Styrrulle
7 Omkopplare för pendelsag
8 Inställbar fotplatta
9 Spånutsugning

Allmänna säkerhetsföreskrifter och skydd mot olycksfall

Ett arbete med verktyget fritt från olycksfall och utan faror kan bara garanteras när du läser säkerhetsföreskrifterna och bruksanvisningen fullständigt och följer de anvisningar som ges.

• Kontrollera apparaten, anslutningsledningen och kontakten före varje användande. Arbeta bara med en felfri och oskadad apparat. Skadade delar måste genast förnyas av en elfackman.
• Dra ur nätkontakten före alla arbeten på maskinen, före varje byte av verktyg och när maskinen inte skall användas.
• För alltid nätkabeln bakåt från maskinen, för att förhindra skador på nätkabeln.
• Vid arbete ute i det fria får endast därtill godkänd förlängningskabel användas. Den använda förlängningskabeln måste minst ha en tvårsniltsarea på 1.5 mm ^2 .
• Kontaktdosorna måste vara försedd med skydds iordade uttag och vara stänkskyddade.
• Förvara verktyget säkert och utom räckhåll för barn.
• Bår alltid skyddsglasögon, skyddshandskar och hörselskydd vid slipning, borstning och kapning, och vid dammbildande arbeten ett andningsskydd.
• Låt inga verktygsnycklar sitta kvar. Kontrollera innan påslag, att nycklar och inställningsverktyg är borttagna.
• Säkra det arbetsstycke som skall bearbetas från att kana iväg (spänn fast).
• Vid bearbetning (kapning och slipning) av sten måste spånsugning användas.
• Spånsugen måste vara godkänd för utsugning av stendamm

- Asbesthaltiga material får inte bearbetas.

Beakta tillämpliga skyddsföreskrifter från arbetar skyddstyrelsen och i arbetsmiljölagen.

● Använd endast originalreservdelar.

• Reparationer får endast utföras av elfackman.
• Bulleremissionen vid arbetsplatsen kan överstiga 85 dB (A). I sådana fall krävs ljuddämpande och hörselskyddande åtgårder för användaren. Detta elverktygs buller är mått enligt IEC 59 CO 11, IEC 704, DIN 45635 del 21, NFS 31-031 (64/537/EWG).
• Se till att stå säkert. Undvik abnormala kroppshällningar.
• Utsätt inte ditt elverktyg för regn. Använd inte elverktyg i våt eller fuktig omgivning och inte i när heten av brännbara vätskor.
• Bär inte elverktyget i nätkabeln. Skydda nätkabeln från skador genom olja, lösungsmedel och skarpa kanter. Bär inte elverktyget i sladden.
• Håll ditt arbetsområde i ordning.
• Förvisa dig om att strömbrytaren är frånslagen vid anslutning til elnätet.
• Bär lämpliga arbetskläder. Bär inga vida kläder och smycken.
• Använd för din egen säkerhet bara tillbehör och tilsatsutrustningar från verktygets tillverkare.
• Bromsa inte sågbladet med tryck mot sidan efter frånslag.
• Försök att ha jämn matning, det minskar olycksfallsrisken och förlänger livslängden på sågblad och sticksåg.
• Det enligt ISO 5349 uppmätta vibrationsvärdet på handtaget uppgår til 6,7 m/s ^2

Drifthandledning för elektrisk sticksåg

Idrifttagande

Momentan innkoppling (Bild 2)

Tillslag: Tryck in Till/Från-brytaren

Frånslag: Släpp Til/Från-brytaren

Kontinuerlig inkoppling

Tillslag: Tryck in Till/Från-brytaren och lås i

intryckt läge med låsknappen.

Frånslag: Tryck in och släpp Till/Från-brytaren

Elektroniskt varvtalsförval (Bild 3)

Med den räfflade skruven på Till/Från-brytaren kan det önskade varvtalet förinställas. Vrids den räfflade skruven i PLUS-riktning ökas varvtalet, vrids den räfflade skruven i MINUS-riktning minskas varvtalet. Lämplig slagfrekvens är beroende av det arbetsmaterial och de arbetsbetingelser som är för handen.

De allmänna regler som gåller för skärhastigheten vid spånskärande arbeten är giltiga också i detta fall.

Byte av sågblad (Bild 1)

Före alla arbelen och byle av sågblad slås sticksagen från och nätkontakten dras ut ur uttaget.

Lossa med den bilagda sexkanntnyckeln de båda skruvama på stöten (Bild 1). Skjut in sågbladet i styrspåret, mellan lyftögia och hållbygel tila det tar stopp. Dra fast de båda skruvama med den bilagda sexkanntnyckeln. Sågbladssstandningen måste peka i sågriktningen. Se till att sågbladet löper i stö- tens och i löprullens styrspår.

Inställning av fotplattan

(Geringssnitt och kantnära sågning, bild 4)

För geringssnitt och snedsnitt kan fotplattan, efter att de både skruvarna på undersidan lossats, vinklas upp till 45° åt båda sidor. Vinkeln är markerad med markeringsstreck för 15°, 30° och 45°. En inställning mellan de markerade vinkelgraderna är utan vidare möjlig.

För att ställa in snittvinkeln lossas de båda skruvarna (Bild 4) så mycket att fotplattan prexis går att skjuta. Ställ in den önskade vinkeln och dra åter fast de båda skruvarna.

För sägning ända fram till kanten kan fotplattan förskjutas bakåt. Lossa därtill de båda skruvarna på undersidan (Bild 4) och skjut fotplattan bakåt. Dra åter fast de båda skruvarna.

S

Spånutsugning

Sticksågen är utrustad med en spånutsugningsans-

lutning. Valfri spånsug kan anslutas till

utsugningsöppningen på baksidan av sticksågen.

Tag kontakt med tillverkaren av din spånsug om en

särskild adapter skulle behövas för anslutningen.

TEKNISKA DATA

Märkspänning: 230 V - 50 Hz

Effektförbrukning: 520 W

Slagfrekvens: 500 - 3000/min

Slaglängd: 16 mm

Snittdjup trā: 65 mm

Snittdjup plast: 20 mm

Snittdjup jäm: 8 mm

Geringssnitt: upp till 45° (höger och vänster)

Ljudtrycknivå LPA: 86,2 dB (A)

Ljudeffektnivå LWA: 99,2 dB (A)

Vibration a_w

6.7 m/s²

Dubbel isolering II/回

Vikt 2,1 kg

S

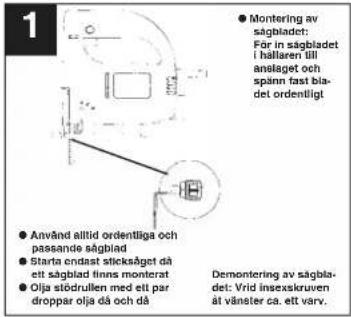

Montering av sagbladet: Før in sågbladet I hallaren till anslaget och spänn fast bla- det ordentligt Använd alltid ordentliga och passande sågblad Starta endast sticksåget då ett sågblad finns monterat Olja stödrullen med ett par droppar olja då och då Demontering av sågbladet: Vrid insesxkruven åt vänster ca. ett varv.

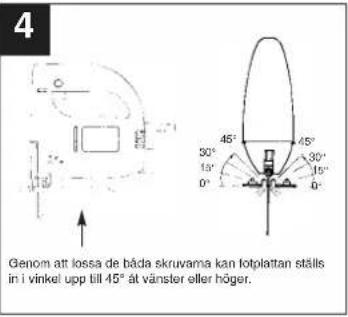

4 Genom att lossa de båda skuvama kan lotplattan ställs in i vinkel upp till 45° åt vänster eller höger.

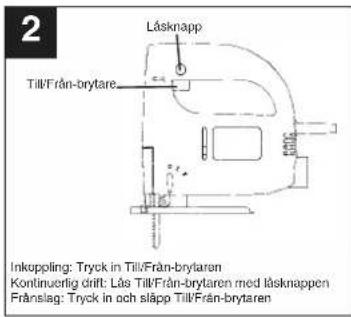

2 Låsknapp Till/Från-brytare. Inkuppling: Tryck in Till/Från-brytaren Kontinuerlig drift: Lås Till/Från-brytaren med låsknappen Frånslag: Tryck in och släpp Till/Från-brytaren

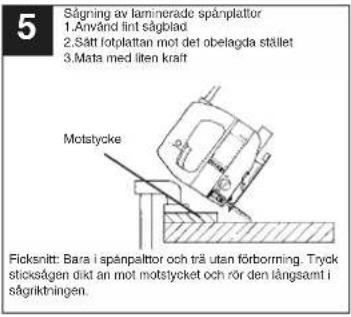

5 Sågning av laminerade spånplattor 1.Använd fint såglad 2.Sått fotplattan mot det obelagda stället 3.Mata med liten kraft Motstycke Flicksnitt: Bara i spænpaltor och trä utan förborming. Tryck sticksågen dikt an mot motstycket och rör den långsamt i sågnikthingen.

3 Genom att vrida på varvtalsregleringen ökas slagfrekvensen.

18

Kuvaus

i nedtrykket tilstand med läseknappen.

Vi kommer 5 åre geranti på produkten som bestården braksarwningen. Denser geranti gåller om produkten uppresar bräster. 5 åre-gesertin gåller från och med diskövargangen eller när kunden har sagt emot produkten från såjånen. En tõntatsättning för att geranti ska kunna tas ianspråk är att produkten har onderhålls enligt instruktonoma i braksarwningen somt att produkten har avanger på andamåletmelt st.

Givetvis gåller fortfarande de lagstadgade rättighetema till garanti under dage 5 Ås intern.

Garantin gäller encast för Förbunderepubliken Tyskland eller i de länder där den regiona centredistributionspartnem belinnen og som komplettering till de lagstadgade länselifter som gäller inseptend. Kontakta din kontaktperson vid den regiona kundtjänsten eller vänd dig till serviceadressen som anges nadan.
