Tipo de producto	Sierra de calar electrónica
Marca	Alpha Tools
Modelo	PS 520E
Potencia absorbida	520 W
Ciclos por minuto	500 - 3000 min⁻¹
Carrera	16 mm
Profundidad de corte (madera)	65 mm
Profundidad de corte (plástico)	20 mm
Profundidad de corte (hierro)	8 mm
Corte en bisel máx.	45° (izquierda y derecha)
Nivel de presión acústica LPA	86,2 dB(A)
Nivel de intensidad acústica LWA	99,2 dB(A)
Vibración (mango)	6,7 m/s²
Peso	2,1 kg
Doble aislamiento	Sí (II/回)
Alimentación	red (cable)
Regulación de velocidad electrónica	Sí, mediante tornillo moleteado
Carrera pendular	Sí, conmutable
Zapata de sierra ajustable	Sí, inclinación y retroceso
Dispositivo de aspiración	Sí, conexión para aspiradora
Protección ocular	Incluida (gafas de protección)
Mantenimiento	Engrasar el rodillo de guía, reemplazar las hojas dañadas
Garantía	5 años (según condiciones)

Preguntas frecuentes - PS 520E Alpha Tools

¿Cómo reemplazar la hoja de sierra en la PS 520E?

Desconecte la sierra. Afloje los dos tornillos del carro con la llave Allen. Deslice la hoja en la ranura de guía hasta el tope. Asegúrese de que los dientes estén orientados en la dirección de corte. Apriete los tornillos.

¿Cómo ajustar la velocidad de la sierra?

Gire el tornillo moleteado ubicado en el interruptor ENCENDIDO/APAGADO. Gire en la dirección 'MÁS' para aumentar los ciclos por minuto, y en la dirección 'MENOS' para disminuirlos.

¿Cómo realizar un corte en bisel?

Afloje los dos tornillos debajo de la zapata de sierra. Incline la zapata hasta el ángulo deseado (máx. 45°). Hay marcas a 15°, 30° y 45°. Vuelva a apretar los tornillos.

¿Cómo usar el modo de funcionamiento continuo?

Empuje el interruptor ENCENDIDO/APAGADO hacia adelante y bloquéelo con el botón de parada. Para detener, empuje y luego suelte el interruptor.

¿Cuál es la profundidad máxima de corte para madera?

La profundidad máxima de corte en madera es de 65 mm.

¿Cómo conectar una aspiradora?

La sierra tiene una conexión para aspiradora en la parte trasera. Conecte la manguera de su aspiradora directamente o mediante un adaptador específico proporcionado por el fabricante de la aspiradora.

¿Qué accesorios de seguridad están incluidos?

La sierra se entrega con gafas de protección (protección ocular). Se recomienda usar también guantes y protectores auditivos.

¿Cómo realizar un corte en 'bolsillo' (plunge)?

Esta técnica solo es posible en paneles de aglomerado o madera. Coloque la zapata firmemente contra la pieza, incline la sierra y bájela lentamente en el material sin perforar un agujero previo.

¿Qué hacer si la hoja de sierra se bloquea durante el corte?

Suelte inmediatamente el interruptor. Desconecte la sierra. Verifique que la hoja esté bien apretada y en buen estado. Use una hoja adecuada para el material. No fuerce el avance.

¿Dónde puedo encontrar piezas de repuesto para la PS 520E?

Contacte al servicio posventa de Alpha Tools o a un distribuidor autorizado. Use solo piezas de repuesto originales para garantizar la seguridad.

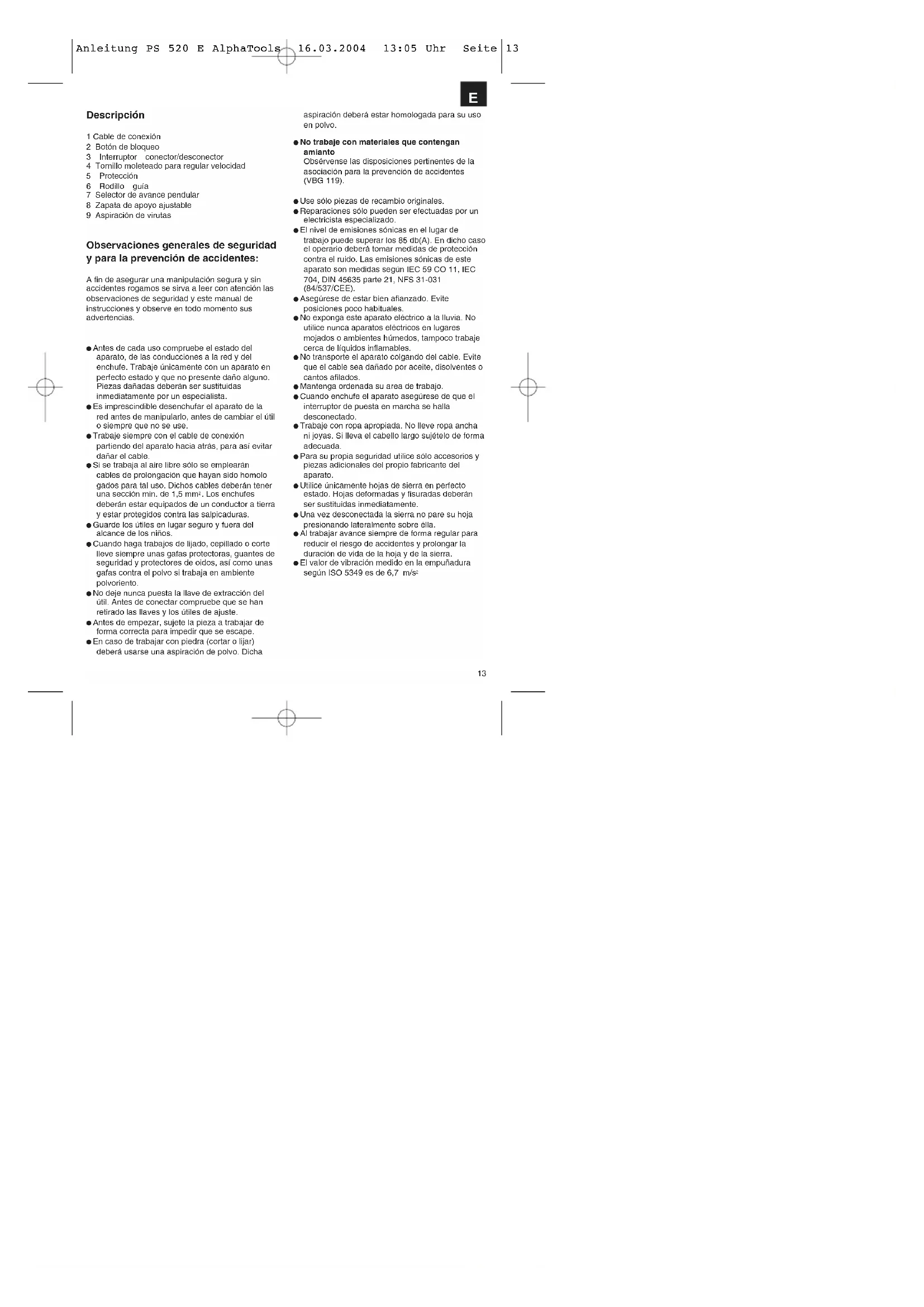

MANUAL DE USUARIO PS 520E Alpha Tools

1 Cable de conexión
2 Botón de bloqueo
3 Interruptor conector/desconector
4 Tornillo moleteado para regular velocidad
5 Protección
6 Rodillo guía
7 Selector de avance pendular
8 Zapata de apoyo ajustable
9 Aspiración de virutas

Observaciones generales de seguridad y para la prevención de accidentes:

A fin de asegurar una manipulación segura y sin accidentos rogamos se sirva a leer con atención las observaciones de seguridad y este manual de instrucciones y observe en todo momento sus advertencias.

• Antes de cada uso compruebe el estado del aparato, de las conducciones a la red y del enchufe. Trabaje únicamente con un aparato en perfecto estado y que no presente daño alguno. Piezas dañadas deberán ser sustituidas inmediatamente por un especialista.
• Es imprescindible desenchufar el aparato de la red antes de manipularlo, antes de cambiar el útil o siempre que no se use.
• Trabaje siempre con el cable de conexión partiendo del aparato hacia atrás, para así evitar dañar el cable.
• Si se trabaja al aire libre sólo se emplearán cables de prolongación que hayan sido homolo gados para tal uso. Dichos cables deberán tener una sección min. de 1,5 mm². Los enchufes deberán estar equipados de un conductor a tierra y estar protegidos contra las salpicaduras.
  ● Guarde los útiles en lugar seguro y fuera del alcance de los niños.
• Cuando haga trabajos de lijado, cepillado o corte lleve siempre unas gafas protectoras, guantes de seguridad y protectores de oidos, así como unas gafas contra el polvo si trabaja en ambiente polvoriento.
• No deje nunca puesta la llave de extracción del útil. Antes de conectar compruebe que se han retirado las llaves y los útiles de ajuste.
• Antes de empezar, sujete la pieza a trabajar de forma correcta para impedir que se escape.
• En caso de trabajar con piedra (cortar o lijar) deberá usarse una aspiración de polvo. Dicha

aspiración deberá estar homologada para su uso en polvo.

• No trabaje con materiales que contengan amianto
  Obsévense las disposiciones pertinentes de la asociación para la prevención de accidentes (VBG 119).
• Use sólo piezas de recambio originales.
  ● Reparaciones sólo pueden ser efectuadas por un electricista especializado.
• El nivel de emisiones sónicas en el lugar de trabajo puede superar los 85 db(A). En dicho caso el operario deberá tomar medidas de protección contra el ruido. Las emisiones sónicas de este aparato son medidas según IEC 59 CO 11, IEC 704, DIN 45635 parte 21, NFS 31-031 (84°537/CEE).
• Asegúrese de estar bien aflanzado. Evite posiciones poco habituales.
• No exponga este aparato eléctrico a la lluvia. No utilice nunca aparatos eléctricos en lugares mojados o ambientes húmedos, tampoco trabaje cerca de líquidos inflamables.
• No transporte el aparato colgando del cable. Evite que el cable sea dañado por aceite, disolventes o cantos afilados.
• Mantenga ordenada su area de trabajo.
• Cuando enchule el aparato asegúrese de que el interruptor de puesta en marcha se halla desconectado.
• Trabaje con ropa apropiada. No lleve ropa ancha ni joyas. Si lleva el cabello largo sujételo de forma adecuada.
• Para su propia seguridad utilice sólo accesorios y piezas adicionales del propio fabricante del aparato.
• Utilice únicamente hojas de sierra en perfecto estado. Hojas deformadas y fisuradas deberán ser sustituidas inmediatamente.
• Una vez desconectada la sierra no pare su hoja presionando lateralmente sobre ella.
• Al trabajar avance siempre de forma regular para reducir el riesgo de accidentes y prolongar la duración de vida de la hoja y de la sierra.
• El valor de vibración medido en la empuñadura según ISO 5349 es de 6,7 m/s ^2

E

E

Instrucciones de servicio del taladro eléctrico a percusión

PUESTA EN MARCHA

Funcionamiento momentáneo (llus. 2)

Conectar: Pulse el interruptor Conectar/Desconectar

Desconectar: Suelte el interruptor Conectar/Desconectar

Funcionamiento contínuo

Conectar: Pulse el interruptor Conectar/ Desconectar y bloqueelo apretando el botón de bloqueo.

Desconectar: Presione y luego suelte el interruptor Conectar/Desconectar

Preselección electrónica de las revoluciones (llus. 3)

El tornillo moleteado 8 en el interruptor de conexión/desconexión, permite ajustar previamente las revoluciones deseadas. Si gira el tornillo moleteado en sentido PLUS aumentarán las revoluciones y si lo hace girar en sentido MINUS disminuirán. La velocidad de trabajo depende del tipo de material y de las condiciones en que se trabaja.

Las reglas generales aplicadas en la velocidad de corte para el arranque de virutas son válidas también en este caso.

Cambio de hoja (llus. 1)

Antes de manipular la sierra o la hoja es imprescindible desenchufar el aparato.

A continuación afloje los dos tornillos del tope de empuje (llus. 1) con ayuda de una llave con hexá-gono interior. Coloque la hoja de la sierra en la ranura guía, entre la barra de elevación y el dispositivo de sujeción y empuje hasta llegar al tope. Apriete los dos tornillos con la llave hexagonal adjunta. Los dientes de la sierra deberán ir en dirección de corte. Compruebe que la hoja se halle bien colocada en la ranura guía del tope de empuje y del rodillo.

Reajuste de la zapata de apoyo

(cortes al inglete y cerca del reborde, ilus. 4) La zapata de la sierra puede desplazarse hasta 45º hacia ambos lados para efectuar cortes al inglete o en diagonal, para ello se aflojarán los dos tornillos inferiores. Los ángulos de 15º, 30º y 45º han sido marcados con líneas. Un ajuste entre las marcas tampoco ofrece problema alguno.

Para reajustar el ángulo de corte afloje los dos tornillos (llus. 4) de forma que se pueda desplazar ligeramente la zapata. Después de ajustar el ángulo deseado se apretarán de nuevo los tornillos.

La zapata de apoyo puede desplazarse hacia atrás para permitir un corte cerca del borde. Para ello afloje los dos tornillos inferiores y desplace la zapata hacia atrás. Atomille de nuevo los dos tomillos.

Aspiración de polvo

La sierra de punta va equipada de una conexión para la aspiración de polvo. Se puede conectar todo tipo de aspiradora en la apertura posterior de la sierra. En caso de que Vd. requiera un adaptador especial, sírvase contactar al fabricante de su aspiradora.

Características técnicas:

Tensión de la red: 230 V \~ 50 Hz

Potencia absorbida 520 Watios

Velocidad de corte: 500-3000/min.

Carrera: 16 mm

Profundidad de corte en madera: 65 mm

Profundidad de corte en plástico: 20 mm

Profundidad de corte en metal: 8 mm

Corte al inglete: hasta 45º (derecha/izquierda)

Nivel de presión acústica LPA: 86,2 dB (A)

Nivel de potencia acústica LWA: 99,2 dB (A)

Vibración a_w 6,7 m/s ^2

Aislamiento protector II□

Peso 2,1 kg

E

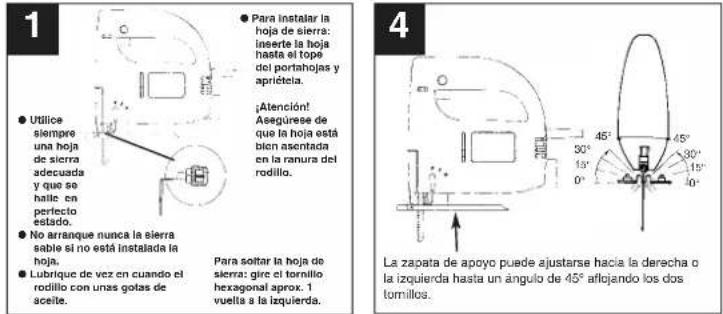

- Para instalar la hoja de sierra: inserte la hoja hasta el tope del portahojas y apriétela.
¡Atención! Asegúrese de que la hoja está bién asentada en la ranura del rodillo.
● Utilice siempre una hoja de sierra adecuad y que se halle en perfecto estado.
- No arranque nunca la sierra sable si no está instalada la
● Lubrique de vez en cuando el rodillo con unas gotas de aceite.
Para soltar la hoja de sierra: gire el tornillo hexagonal aprox. 1 vuelta a la izquierda.
La zapata de apoyo puede ajustarse hacia la derecha o la izquierda hasta un ángulo de 45° aflojando los dos tornillos.

2
Botón de bloqueo

Conectar: Pulse el conector/desconector Funcionamiento continuo: Bloquée el conector/ desconector con el botón de bloqueo Desconectar: Presione y luego suelle el interruptor Conectar/Desconectar
Para corlar paneles de aglomerado con recubrimiento: 1. Use una hoja de sierra fina 2. Coloque la zapata en la zona sin recubrimiento 3. Avance muy despacio

5

pieza de apoyo

Corte de concavidades: sólo en paneles de aglomerado y de madera sin perforación previa. Apoyo la sierra firmemente contra la pieza de apoyo y avance lentamente en sentido del corte.
La velocidad de trabajo aumenta girando el regulador de revoluciones.

3

Otrocamos 6 años de garantía sobre el aparato referido en el manual, en el caso de que nuestro producto presentara defectos. El plazo de 5 años comienza con la nación de riesgos o la entrega del aparato al cliente.

Requisito necesario para reclamar la garantía es un mantenimiento correcto de acuerdo con el manual de instrucciones, así como el uso adecuado de nuestro aparato.

Naturalmente prevalecen los derechos de garantía concedidos por la ley dentro del plazo mencionado de 5 años.

Esta garantía va válida para el amiró de la República Pardana de Alparrano o de las respectivos países del distribuyor principal regional como complemento de las disposiciones legales validas a nivel local. Lo regamos tenga en cuenta quien es el encargado de su servicio regional de asistencia tecnica o dirjarse a la dirección de servicio técnico nuticada más respecto.
