| Tipo di prodotto | Seghetto alternativo elettronico |
| Marca | Alpha Tools |
| Modello | PS 520E |
| Potenza assorbita | 520 W |
| Cicli al minuto | 500 - 3000 min⁻¹ |
| Corsa | 16 mm |
| Profondità di taglio (legno) | 65 mm |
| Profondità di taglio (plastica) | 20 mm |
| Profondità di taglio (ferro) | 8 mm |
| Taglio inclinato max. | 45° (sinistra e destra) |
| Livello di pressione acustica LPA | 86,2 dB(A) |
| Livello di intensità acustica LWA | 99,2 dB(A) |
| Vibrazione (impugnatura) | 6,7 m/s² |
| Peso | 2,1 kg |
| Doppio isolamento | Sì (II/回) |
| Alimentazione | rete elettrica (cavo) |
| Regolazione elettronica della velocità | Sì, tramite vite zigrinata |
| Corsa pendolare | Sì, commutabile |
| Pattino di taglio regolabile | Sì, inclinazione e arretramento |
| Dispositivo di aspirazione | Sì, raccordo per aspirapolvere |
| Protezione degli occhi | Inclusa (occhiali di protezione) |
| Manutenzione | Lubrificare il rullino di guida, sostituire le lame danneggiate |
| Garanzia | 5 anni (secondo condizioni) |
Domande frequenti - PS 520E Alpha Tools
Domande degli utenti su PS 520E Alpha Tools
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Sega in formato PDF gratuitamente! Trova il tuo manuale PS 520E - Alpha Tools e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. PS 520E del marchio Alpha Tools.
MANUALE UTENTE PS 520E Alpha Tools
Tension nominale: 230 V \~ 50 Hz
1 cavo di alimentazione
2 bottone di arresto
3 interruttore di acceso/spento
4 vite a testa zigrinata per la regolazione del numero di giri
5 protezione
6 rullo di guida
7 Omskifter til pendulsaving
8 base di appoggio regolabile
9 aspirazione trucioli
Avvertenze generali di sicurezza e di prevenzione degli infortuni
Si assicura un funzionamento dell'apparecchio sicuro e senza infortuni solo se le avvertenze di sicurezza e le istruzioni per l'uso vengono lette completamente e se le avvertenze in esse contenute vengono seguite.
- Controllare ogni volta prima dell'uso l'apparecchio, il cavo di alimentazione e la spina. Lavorare solo se l'apparecchio è in perfetto stato e non presenta danni. Le parti danneggiate devono venire sostituite subito da un elettricista.
- Togliere sempre la spina dalla presa di corrente per tutti i lavori alla macchina, prima di sostituire gli utensili e quando l'apparecchio non viene usato.
- Per evitare danni al cavo di alimentazione, esso deve sempre trovarsi sul retro della macchina.
- Per lavori all'aperto è permesso solo l'uso di cavi di prolunga omologati. I cavi di prolunga usati devono avere una sezione minima di 1,5 mm². I collegamenti a spina devono avere contatti di terra ed essere protetti dagli spruzzi d'acqua.
- Conservare gli utensili in un posto sicuro e inaccessibile per i bambini.
- Portare sempre gli occhiali protettivi, i guanti di sicurezza e le cuffie durante i lavori di smerigliatura, spazzolatura e troncatura nonchè una mascherina di protezione delle vie respiratorie se si sviluppa anche polvere.
- Non lasciare inserita la chiave per fissare la punta. Prima di accendere l'utensile controllare che la chiave e gli strumenti di regolazione siano stati totti.
- Accertarsi che il pezzo da lavorare sia ben fissato e non si sposti (serrarlo).
- Nel lavorare (troncare e smerigliare) la pietra si deve usare un dispositivo di aspirazione della pol vere che sia omologato per l'aspirazione di
polvere minerale.
● Non devono essere lavorati materiali contenenti amlanto.
Rispettare le corrispondenti disposizioni per la prevenzione degli infortuni (VBG 119) dell'asso ciazione di categoria.
- Impiegare solo ricambi originali.
- Le riparazioni devono essere eseguite solo da un elettricista.
- Il livello di emissioni sonore sul posto di lavoro può superare gli 85 dB (A). In questo caso è necessario che l'operatore prenda delle misure di protezione contro i rumori. Il livello sonoro di questo elettroutensile viene misurato secondo le norme IEC 59 CO 11, IEC 704, DIN 45635 parte 21, NFS 31-031 (84/537/CEE).
- Assicurarsi di essere bene in equilibrio, evitare di assumere posizioni insolite.
- Non esporre l'elettroutensile alla pioggia. Non usarlo in ambiente bagnato o umido e nelle vicinanze di liquidi inflammabili.
- Non usare il cavo di alimentazione per trasportare l'utensile. Evitare danni al cavo di alimentazione: oli, solventi e spigoli vivi lo possono rovinare.
- Tenere in ordine il posto di lavoro.
- Accertarsi che l'interruttore sia spento quando viene inserita la spina di alimentazione.
- Portare indumenti da lavoro adatti. Non portare indumenti ampi e gioielli. Portare una retina nel caso di capelli lunghi.
- Per la propria sicurezza usare solo accessori e utensili ausiliari del produttore dell'elettroutensile.
- Usare solamente lame affiliate ed in perfetto stato. Sostituire subito le lame deformate e rovinate.
- Dopo aver spento la macchina, non fermare la sega esercitando una leggera pressione laterale.
- Cercare di ottenere un avanzamento regolare, perché ciò limita il pericolo di infortunio e aumenta la durata della lama e del seghetto.
- Valore di vibrazione secondo la ISO 5349, rilevato sullaimpugnatura, corrisponde a 6,7 m/s ^2
|
Istruzioni per il funzionamento del seghetto alternativo elettronico
MESSA IN FUNZIONE
Funzionamento momentaneo (disegno 2)
remere l'interruttore di acceso/spento
Per spegnere: mollare l'interruttore di acceso/spento
Funzionamento continuo
Per accendere: premere l'interruttore di acceso/spento e fermarlo in questa posizione con il bottone di arresto Per spegnere: premere l'interruttore di acceso/spento e mollarlo
Preselezione elettronica del numero di giri (disegno 3)
Con la vite a testa zigrinata sull'interruttore di acceso/spento si può preselezionare il numero di giri desiderato, Girando la vite a testa zigrinata nel senso del PIU si aumenta il numero dei giri, girando la vite nel senso del MENO si diminuisce il numero dei giri. La cadenza adatta dipende dal rispettivo materiale e dalle condizioni di lavoro.
Anche in questo caso valgono le regole generali per la velocità di taglio nel caso di lavori con asportazione di trucioli.
Sostituzione della lama (disegno 1)
Prima di eseguire le diverse operazioni al seghetto e la sostituzione della lama, spegnere l'utensile e togliere la spina dalla presa di alimentazione.
Con la chiave esagona allegata svitare le due viti sullo spintore (disegno 1). Spingere la lama nella scanalatura di guida, fra la barra di sollevamento e la fascia di sostegno fino alla battuta. Serrare le due viti con la chiave esagona allegata. I dentini della sega devono essere rivolti in direzione di taglio. Accertarsi che la lama sia ben inserita nella scanalatura di guida dello spintore e del rullo.
Regolazione della base di appoggio
(tagli obliqui e tagli vicino al bordo, disegno 4) La base di appoggio può venir inclinata verso tutti e due i lati fino a 45° per i tagli obliqui e inclinati svitando semplicemente le due viti sul lato inferiore. Gli angoli di inclinazione sono contrassegnati da 15°, 30° e 45°, ma è possibile anche un'impostazione con angoli intermedi.
Per modificare l'angolo di taglio svitare le due viti (disegno 4) tanto che la base di appoggio possa venir ancora spinta. Impostare l'angolo desiderato e serrare nuovamente le due viti.
La base di appoggio può venir spinta all'indietro per segare fino al bordo. A questo scopo svitare le due viti sul lato inferiore (disegno 4) e spingere all'indietro la base di appoggio. Serrare nuovamente le due viti.
Aspirazione della polvere
Il seghetto alternativo è dotato di un attacco per l'aspirapolvere. Ogni aspirapolvere può venir collegato all'apertura di aspirazione all'estremità posteriore del seghetto. Se fosse necessario un adattatore speciale, mettersi in contatto con il produttore dell'aspirapolvere.
DATI TECNICI
Tensione nominale: 230 V - 50 Hz
potenza assorbita: 520 W
cadenza: 500 - 3000 /min
corsa: 16 mm
profondità di taglio legno: 65 mm
profondità di taglio plastica: 20 mm
profondità di taglio ferro: 8 mm
taglio obliquo: fino a 45° (destra e sinistra)
livello di pressione acustica LPA: 86,2 db (A)
livello di potenza sonora LWA: 99,2 db (A)
Vibrazione a_w 6,7 m/s ^2
Dotata di isolamento protettivo II/回
Peso 2,1 kg


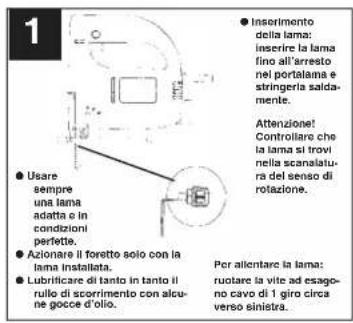

1 ● Inserrimento della lama: inserire la lama fino all'arresto nel portalam e stringeria saldamente. Attenzione! Controllare che la lama si trovi nella scanalatura del senso di rotazione. ● Usare sempre una lama adatta e in condizioni perfette. ● Azionare il foretto solo con la lama installata. ● Lubrificare di tanto in tanto il rullo di scorrimento con alcune gocce d'olio. Per allentare la lama: ruotare la vite ad esagono cavo di 1 giro circa verso sinistra.


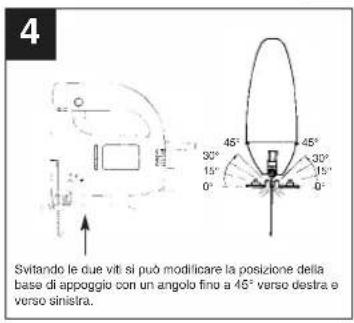

4 Svitando le due viti si può modificare la posizione della base di appoggio con un angolo fino a 45° verso destra e verso sinistra.


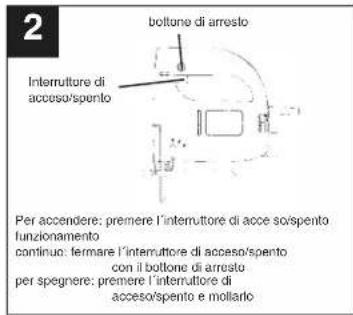

2 bottone di arresto Interruttore di acceso/spento Per accendere: premere l'interruttore di acce sol/spento funzionamento continuo: fermare l'interruttore di acceso/spento con il bottone di arresto per spegnere: premere l'interruttore di acceso/spento e mollario


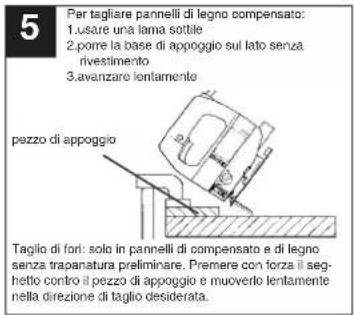

5 Per tagliare pannelli di legno compensato: 1.usare una lama sottile 2.porre la base di appoggio sul lato senza rivestimento 3.avanzare lentamento pezzo di appoggio Taglio di fori: solo in pannelli di compensato e di legno senza trapanatura preliminare. Premere con forza il seg- hetto contro il pezzo di appoggio e muoverlo lentamente nella direzione di taglio desiderata.
1
[Non-Text]
[Non-Text]
[Non-Text]
[Non-Text]
[Non-Text]
Per l'apparoschio indicato nella struzioni concadiamo una garanzia di 5 anni, nel caso il nostro prodotto dovezza risultare d'effettata. Quasta periodo di 5 anni inizi con il trappasso del rischio e la pressa in consegna dell'apparoschio da parte dei clienti. Le condizioni per la validità della garanzia sono una corretta manutenzione secondo le struzioni per l'uso casi come un utilizzo approprato del nostro apparoschio.
Naturalmente in questo periodo di 5 anni continulamo ad assumerci gli obblighi di menoprabilità previsti dalla lezione.
La garanza vale per il territorio della Repubblica Federale Todesca o dei rispettivi passi del principale partner di distribuzione di zona a completamento delle norme di legge in vigore sul posto. Divalgioni all'assistello dal servizio assistenza clienti incorporata della rispettiva zona a all'indidizzo di assistenza clienti riportato in basso.
