PS 520E - Scie Alpha Tools - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil PS 520E Alpha Tools au format PDF.
| Type de produit | Scie sauteuse électronique |
| Marque | Alpha Tools |
| Modèle | PS 520E |
| Puissance absorbée | 520 W |
| Cycles par minute | 500 - 3000 min⁻¹ |
| Course | 16 mm |
| Profondeur de coupe (bois) | 65 mm |
| Profondeur de coupe (plastique) | 20 mm |
| Profondeur de coupe (fer) | 8 mm |
| Coupe en biais max. | 45° (gauche et droite) |
| Niveau de pression acoustique LPA | 86,2 dB(A) |
| Niveau d'intensité acoustique LWA | 99,2 dB(A) |
| Vibration (poignée) | 6,7 m/s² |
| Poids | 2,1 kg |
| Double isolation | Oui (II/回) |
| Alimentation | secteur (câble) |
| Régulation de vitesse électronique | Oui, par vis moletée |
| Course pendulaire | Oui, commutable |
| Sabot de sciage réglable | Oui, inclinaison et recul |
| Dispositif d'aspiration | Oui, raccord pour aspirateur |
| Protection des yeux | Incluse (lunettes de protection) |
| Entretien | Graisser le galet de guidage, remplacer les lames abîmées |
| Garantie | 5 ans (selon conditions) |
FOIRE AUX QUESTIONS - PS 520E Alpha Tools
Questions des utilisateurs sur PS 520E Alpha Tools
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Scie au format PDF gratuitement ! Retrouvez votre notice PS 520E - Alpha Tools et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PS 520E de la marque Alpha Tools.
MODE D'EMPLOI PS 520E Alpha Tools

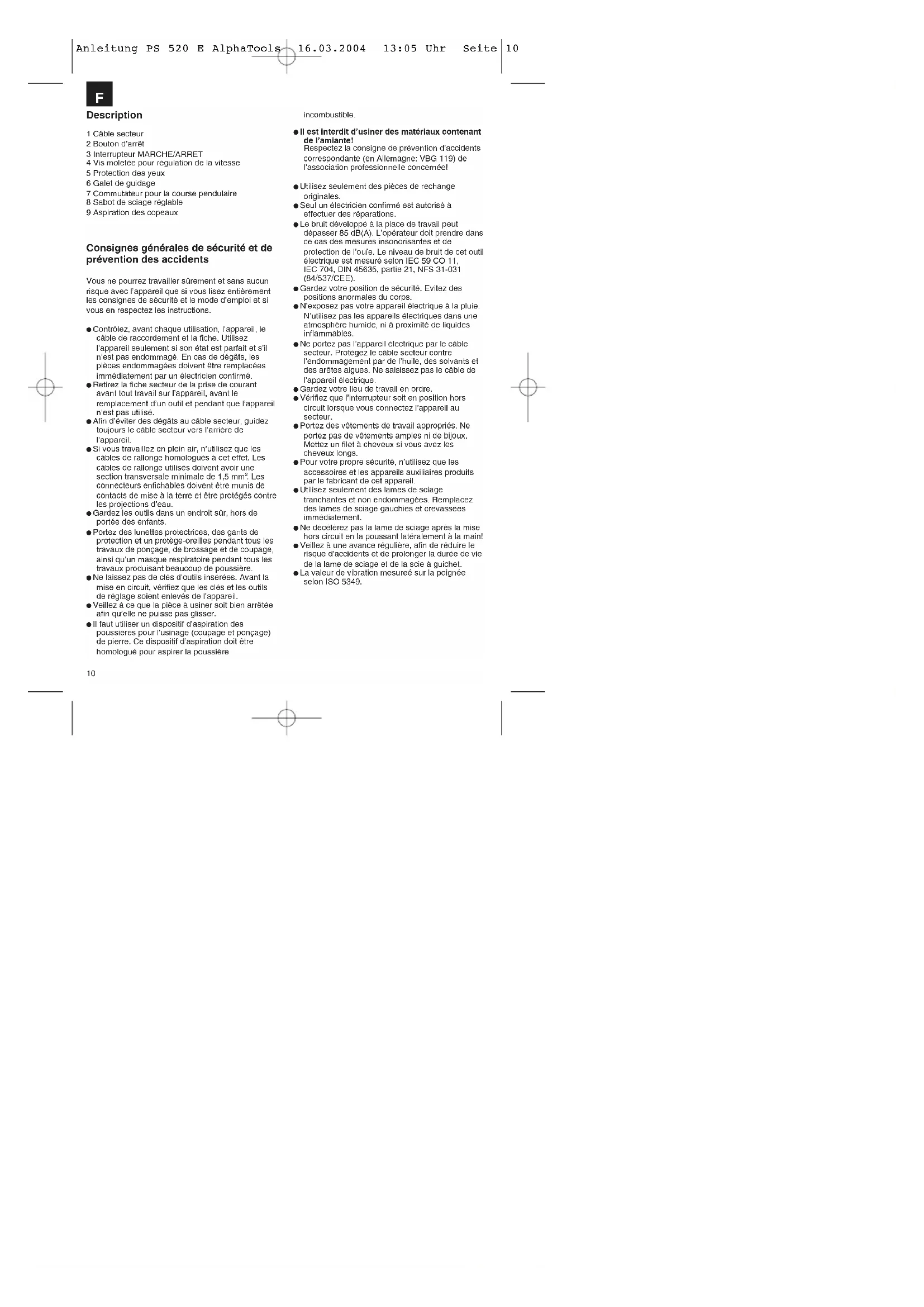

1 Câble secteur
2 Bouton d'arrêt
3 Interrupteur MARCHE/ARRET
4 Vis moletée pour régulation de la vitesse
5 Protection des yeux
6 Galet de guidage
7 Commutateur pour la course pendulaire
8 Sabot de sciage réglable
9 Aspiration des copeaux
Consignes générales de sécurité et de prévention des accidents
Vous ne pourrez travailler sûrement et sans aucun risque avec l'appareil que si vous lisez entièrement les consignes de sécurité et le mode d'emploi et si vous en respectez les instructions.
- Contrôlez, avant chaque utilisation, l'appareil, le câble de raccordement et la fiche. Utilisez l'appareil seulement si son état est parfait et s'il n'est pas endommagé. En cas de dégâts, les pièces endommagées doivent être remplacées immédiatement par un électricien confirmé.
- Retirez la fiche secteur de la prise de courant avant tout travail sur l'appareil, avant le remplacement d'un outil et pendant que l'appareil n'est pas utilisé.
- Afin d'éviter des dégâts au câble secteur, guidez toujours le câble secteur vers l'arrière de l'appareil.
- Si vous travaillez en plein air, n'utilisez que les câbles de rallonge homologués à cet effet. Les câbles de rallonge utilisés doivent avoir une section transversale minimale de 1,5 mm ^2 . Les connecteurs enfichables doivent être munis de contacts de mise à la terre et être protégés contre les projections d'eau.
● Gardez les outils dans un endroit sûr, hors de portée des enfants. - Portez des lunettes protectrices, des gants de protection et un protège-oreilles pendant tous les travaux de ponçage, de brossage et de coupage, ainsi qu'un masque respiratoire pendant tous les travaux produisant beaucoup de poussière.
- Ne laissez pas de clés d'outils insérées. Avant la mise en circuit, vérifiez que les clés et les outils de réglage soient enlevés de l'appareil.
- Veillez à ce que la pièce à usiner soit bien arrêtée afin qu'elle ne puisse pas glisser.
- Il faut utiliser un dispositif d'aspiration des poussières pour l'usinage (coupage et ponçage) de pierre. Ce dispositif d'aspiration doit être homologué pour aspirer la poussière
incombustible.
- Il est interdit d'usiner des matériaux contenant de l'amlante! Respectez la consigne de prévention d'accidents correspondante (en Allemagne: VBG 119) de l'association professionnelle concernée!
- Utilisez seulement des pièces de rechange originales.
- Seul un électricien confirmé est autorisé à effectuer des réparations.
- Le bruit développé à la place de travail peut dépasser 85 dB(A). L'opérateur doit prendre dans ce cas des mesures insonorisantes et de protection de l'ouie. Le niveau de bruit de cet outil électrique est mesuré selon IEC 59 CO 11, IEC 704, DIN 45635, partie 21, NFS 31-031 (84/537/CEE).
● Gardez votre position de sécurité. Evitez des positions anomalies du corps. - N'exposez pas votre appareil électrique à la pluie. N'utilisez pas les appareils électriques dans une atmosphère humide, ni à proximité de liquides inflammables.
- Ne portez pas l'appareil électrique par le câble secteur. Protégez le câble secteur contre l'endommagement par de l'huile, des solvants et des arêtes algues. Ne saisissez pas le câble de l'appareil électrique.
● Gardez votre lieu de travail en ordre. - Vérifiez que l'interrupteur soit en position hors circuit lorsque vous connectez l'appareil au secteur.
- Portez des vêtements de travail appropriés. Ne portez pas de vêtements amples ni de bijoux. Mettez un filet à cheveux si vous avez les cheveux longs.
- Pour votre propre sécurité, n'utilisez que les accessoires et les appareils auxiliaires produits par le fabricant de cet appareil.
- Utilisez seulement des lames de sciage tranchantes et non endommagées. Remplacez des lames de sciage gauchies et crevassées immédiatement.
- Ne décélérez pas la lame de sciage après la mise hors circuit en la poussant latéralement à la main!
- Veillez à une avance régulière, afin de réduire le risque d'accidents et de prolonger la durée de vie de la lame de sciage et de la scie à guichet.
- La valeur de vibration mesureé sur la poignée selon ISO 5349.
Mode d'emploi pour la scie à guichet électronique
MISE EN SERVICE
Manoeuvre impulsionnelle (Fig. 2,:
Mise en circuit: Poussez l'interrupteur
MARCHF/ABRET
Mise hors circuit: Relâchez l'interrupteur
MARCHE/ARRET
Manoeuvre permanente:
Mise en circuit: Poussez l'interrupteur
MARCHE/ARRET et bloquez
l'interrupteur poussé au moyen
du bouton d'arrêt.
Mise hors circuit: Poussez, ensuite relâchez
l'interrupteur MARCHE/ARRET.
Présélection électronique du nombre des tours (Fig. 3)
En tournant la vis moletée sur l'interrupteur
MARCHE/ARRET, on peut prérégler le nombre de
tours désiré. Tournez la vis moletée dans la direction
„PLUS" pour augmenter le nombre de tours, et
tournez la vis moletée dans la direction "MOINS"
pour le diminuer. Le nombre de cycles par minute
dépend du matériau et des conditions de
Les règles généralement valables pour la vitesse de
coupe pendant l'usinage par enlèvement des
copeaux s'appliquent dans ce cas aussi.
Remplacement d'une lame de sclage (Fig. 1)
Avant d'effectuer toute sorte de travaux sur l'appareil
et avant de remplacer une lame de sciage, mettez la
scie à guichet hors circuit et retirez la fiche sec
de la prise de courant.
Desserrez les deux vis au coulisseau (Fig. 1) au
moyen de la clé mâle coudée pour vis à six pans
creux. Glissez la lame de sciage dans la rainure de
guidage, jusqu'à la butée entre la tige et l'étrier de
retenue. Serrez les deux vis au moyen de la clé mâle
coudée pour vis à six pans creux.
Il faut que la denture de la lame de sciage soit diri-
gée dans le sens de coupe. Veillez à ce que la lame
soit bien serrée dans la rainure de guidage du coulis-
seau et du galet de roulement.
Réglage du sabot de sciage (coupes en biais et
sciage à proximité des bords, Fig.4)
Après avoir desserré les deux vis sur la face inférieu-
re, on peut pivoter le sabot de sciage par 45 ^e au
maximum vers les deux côtés, afin de permettre des
coupes en blais et des coupes diagonales. Les positions angulaires de 15°, de 30° et de 45° sont marquées par des traits. Toute position angulaire entre les marquages peut être réglée aussi.
Pour régler l'angle de coupe, desserrez les deux vis (Fig. 4), jusqu'à ce qu'il soit justement possible de déplacer le sabot de sciage. Réglez l'angle désiré et reserrez les deux vis.
Pour pouvoir scier jusqu'au bord, on peut glisser le sabot de sciage vers l'arrière. A cet effet, desserrez les deux vis sur la face inférieure (Fig. 4) et glissez le sabot de sciage vers l'arrière. Resserrez les deux vis.
Dispositif d'aspiration
La scie à guichet est munie d'un raccord d'aspirateur. On peut raccorder n'importe quel aspirateur à l'orifice d'aspiration sur l'extrémité arrière de la scie à guichet. Si vous exigez un adaptateur spécifique à cet effet, veuillez vous mettre en contact, s.v.p., avec le fabricant de votre aspirateur.
CARACTERISTIQUES TECHNIQUES
Puissance absorbée: 520 W
Cycles par minute: 500 - 3000 min
Course: 16 mm
Profondeur de coupe, bois: 65 mm
Profondeur de coupe, plastique: 20 mm
Profondeur de coupe, fer: 8 mm
Coupe en biais: max. 45° (gauche et droite)
Niveau de pression acoustique LPA: 86,2 dB(A)
Niveau d'intensité acoustique LWA: 99,2 dB(A)
Vibration a_w 6,7 m/s
Double isolation II/回
Poids 2,1 kg
F
F


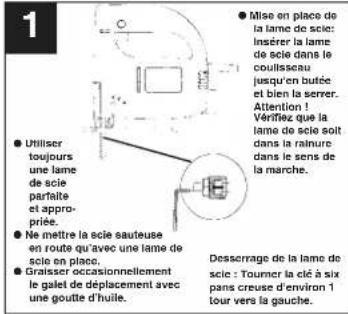

1 ● Utiliser toujours une lame de scie parfaite et appropriée. ● Ne mettre la scie sauteuse en route qu'avec une lame de scie en place. ● Graisser occasionnellement le galet de déplacement avec une goutte d'huile. Mise en place de la lame de scie: Insérer la lame de scie dans le coulisseau jusqu'en butée et bien la serrer. Attention ! Vérifiez que la lame de scie soit dans la raineure dans le sens de la marche. Desserrage de la lame de scie : Toumer la clé à six pans creuse d'environ 1 tour vers la gauche.


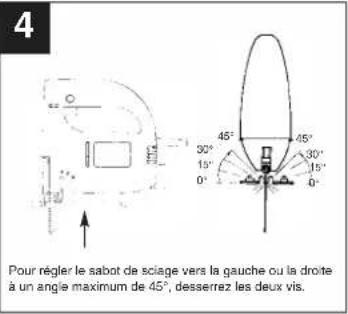

Pour régler le sabot de sclage vers la gauche ou la drote à un angle maximum de 45°, desserrez les deux vis.


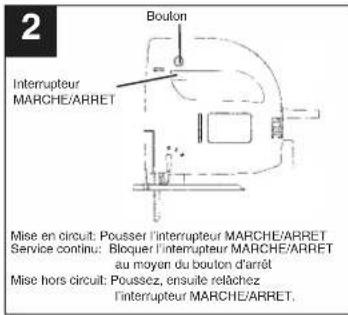

2 Boulon Interrupteur MARCHE/ARRET Mise en circuit: Pousser l'interrupteur MARCHE/ARRET Service continu: Bloquer l'interrupteur MARCHE/ARRET au moyen du bouton d'arrêt Mise hors circuit: Poussez, ensuite relâchéz l'interrupteur MARCHE/ARRET.


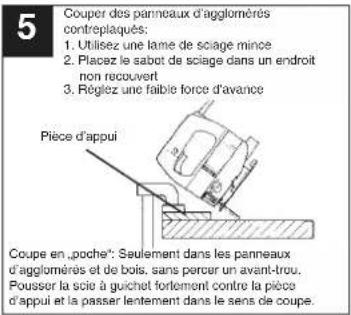

5 Couper des panneaux d'agglomérés contrplaqués: 1. Utilisez une lame de sciage mince 2. Placez le sabot de sciage dans un endroit non recouvert 3. Réglez une faible force d'avance Pièce d'appui Coupe en „poche“: Seulement dans les panneaux d'agglomérés et de bois, sans percer un avant-trou. Pousser la sole à guchet fortement contre la pièce d'appui et la passer lentement dans le sens de coupe.


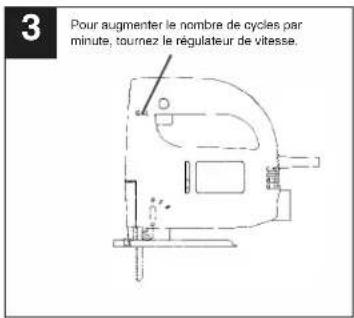

Pour augmenter le nombre de cycles par minute, tournez le régulateur de vitesse.12
Descripción
Nous fourmises une garande de 6 ans pour l'appareil d'octi dans le mode d'emploi, en cas de vice de notre produit. Le delai de 5 ans commence avec la transmission du risque ou la prise en charge de l'appareil par le client. La condition de base pour la faire valor de la garante est un entretion en bonne et due forme, conformément au mode d'emploi, tout comme une utilisation de notre appareil selon l'application prévue.
Vous conservez bien entendu lieu droits de garantie hâgeux pendant cas 5 ans. La garantie est valable pour l'ensemble de la République Fédérale d'Allemagne ou des pays respectifte du partenaire commercial principal on complément des prescriptions légales locales. Veuillez note l'interlocuteur ou service après-vente compètent pour votre région ou l'adresse médiennes ci-dessous.
