PS 520E - Säge Alpha Tools - Kostenlose Bedienungsanleitung

Produkttyp	Elektronische Stichsäge
Marke	Alpha Tools
Modell	PS 520E
Leistungsaufnahme	520 W
Hübe pro Minute	500 - 3000 min⁻¹
Hub	16 mm
Schnitttiefe (Holz)	65 mm
Schnitttiefe (Kunststoff)	20 mm
Schnitttiefe (Eisen)	8 mm
Max. Gehrungswinkel	45° (links und rechts)
Schalldruckpegel LPA	86,2 dB(A)
Schallleistungspegel LWA	99,2 dB(A)
Vibration (Handgriff)	6,7 m/s²
Gewicht	2,1 kg
Doppelte Isolierung	Ja (II/回)
Stromversorgung	Netz (Kabel)
Elektronische Drehzahlregelung	Ja, mittels Rändelschraube
Pendelhub	Ja, schaltbar
Verstellbarer Sägefuß	Ja, Neigung und Rückzug
Absaugvorrichtung	Ja, Anschluss für Staubsauger
Augenschutz	Inklusive (Schutzbrille)
Wartung	Führungsrolle schmieren, beschädigte Sägeblätter ersetzen
Garantie	5 Jahre (gemäß Bedingungen)

Häufig gestellte Fragen - PS 520E Alpha Tools

Wie kann ich das Sägeblatt an der PS 520E ersetzen?

Trennen Sie die Säge vom Stromnetz. Lösen Sie die beiden Schrauben des Schiebers mit dem Inbusschlüssel. Schieben Sie das Sägeblatt in die Führungsnut bis zum Anschlag. Achten Sie darauf, dass die Zahnung in Schnittrichtung zeigt. Ziehen Sie die Schrauben fest.

Wie stelle ich die Geschwindigkeit der Säge ein?

Drehen Sie die Rändelschraube am EIN/AUS-Schalter. Drehen Sie in Richtung 'PLUS', um die Hübe pro Minute zu erhöhen, und in Richtung 'MINUS', um sie zu verringern.

Wie führe ich einen Gehrungsschnitt durch?

Lösen Sie die beiden Schrauben unter dem Sägefuß. Neigen Sie den Sägefuß auf den gewünschten Winkel (max. 45°). Markierungen bei 15°, 30° und 45° sind vorhanden. Ziehen Sie die Schrauben wieder fest.

Wie verwende ich den Dauerbetriebsmodus?

Schieben Sie den EIN/AUS-Schalter nach vorne und arretieren Sie ihn mit der Stopptaste. Zum Ausschalten den Schalter drücken und loslassen.

Was ist die maximale Schnitttiefe für Holz?

Die maximale Schnitttiefe in Holz beträgt 65 mm.

Wie schließe ich einen Staubsauger an?

Die Säge ist mit einem Absauganschluss auf der Rückseite ausgestattet. Verbinden Sie den Schlauch Ihres Staubsaugers direkt oder über einen speziellen Adapter, der vom Hersteller des Staubsaugers geliefert wird.

Welche Sicherheitszubehörteile sind enthalten?

Die Säge wird mit einer Schutzbrille (Augenschutz) geliefert. Es wird empfohlen, auch Handschuhe und Gehörschutz zu tragen.

Wie führe ich einen Tauchschnitt durch?

Diese Technik ist nur in Spanplatten oder Holz möglich. Setzen Sie den Sägefuß fest auf das Werkstück, neigen Sie die Säge und senken Sie sie langsam in das Material ab, ohne ein Vorbohrloch zu machen.

Was tun, wenn das Sägeblatt während des Schnitts blockiert?

Lassen Sie sofort den Schalter los. Trennen Sie die Säge vom Stromnetz. Überprüfen Sie, ob das Sägeblatt fest sitzt und in gutem Zustand ist. Verwenden Sie ein für das Material geeignetes Sägeblatt. Erzwingen Sie keinen Vorschub.

Wo finde ich Ersatzteile für die PS 520E?

Kontaktieren Sie den Alpha Tools Kundendienst oder einen autorisierten Händler. Verwenden Sie nur Originalersatzteile, um die Sicherheit zu gewährleisten.

BEDIENUNGSANLEITUNG PS 520E Alpha Tools

Art.-Nr.: 43.206.51 I.-Nr.: 01013

ALPHA-TOOLS®

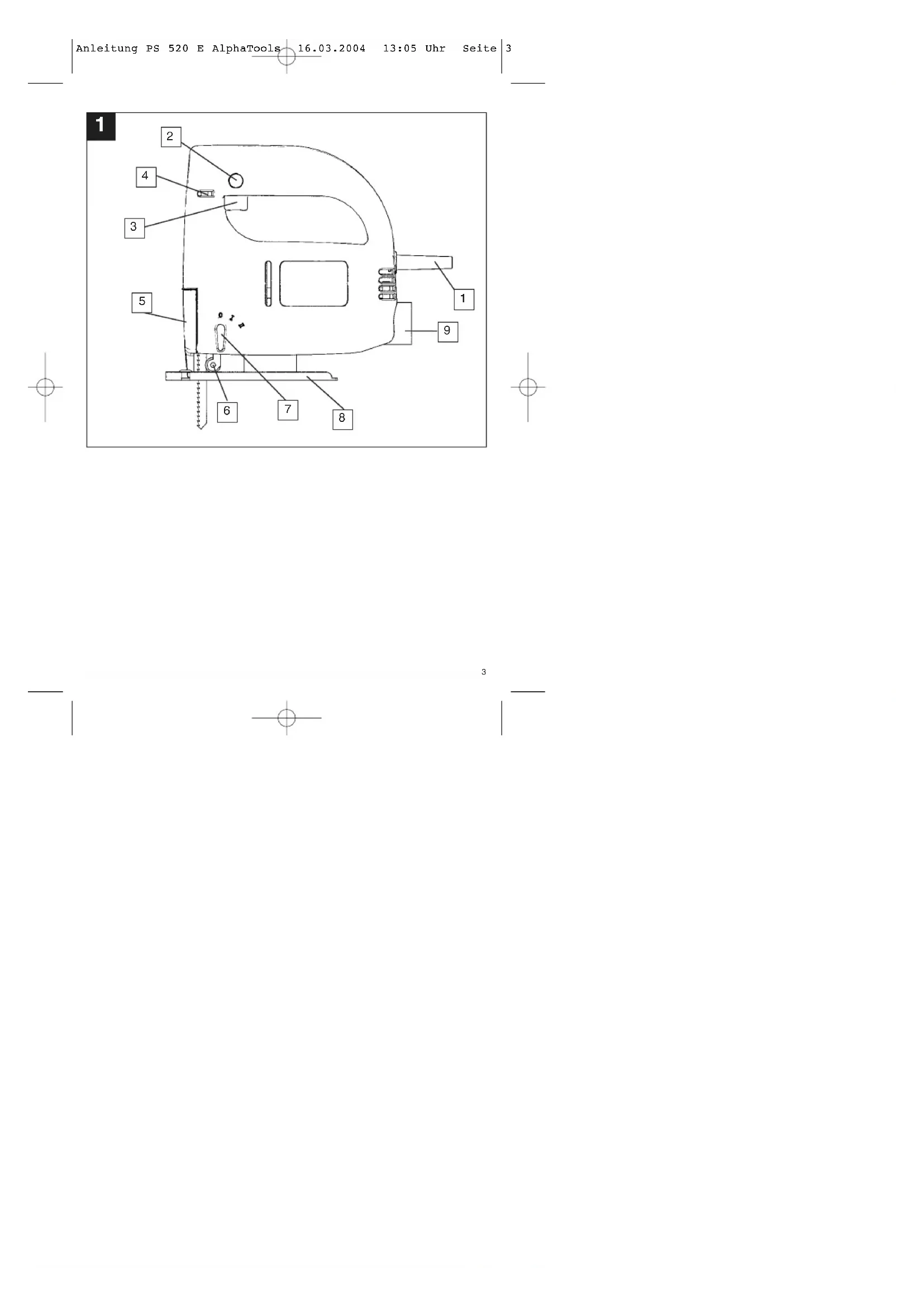

1 Netzkabel
2 Feststellknopf
3 Ein/Ausschalter
4 Rändelschraube für Drehzahlregulierung
5 Sichtschutz
6 Führungsrolle
7 Umschalter für Pendelhub
8 verstellbarer Sageschuh
9 Spanabsaugung

Allgemeine Sicherheitshinweise und Unfallschutz

Ein unfallfreies und gefahrloses Arbeiten mit dem Werkzeug ist nur gewährleistet, wenn Sie die Sicherheitshinweise und die Bedienungsanleitung vollständig lesen und die enthaltenen Hinweise befolgen.

• Kontrollieren Sie vor jedem Gebrauch das Gerät, die Anschlußleitung und den Stecker. Arbeiten Sie nur mit einem einwandfreien und unbeschädigten Gerät. Beschädigte Teile müssen sofort von einem Elektro-Fachmann erneuert werden.
• Vor allen Arbeiten an der Maschine, vor jedem Werkzeugwechsel und bei Nichtgebrauch den Netzstecker aus der Steckdose ziehen.
• Um Beschädigungen des Netzkabels zu vermeiden, das Netzkabel immer nach hinten von der Maschine wegführen.
• Beim Arbeiten im Freien dürfen nur dafür zugelassene Verlängerungskabel verwendet werden. Die verwendeten Verlängerungskabel müssen einen Mindest-Querschnitt von 1,5 mm² aufweisen. Die Steckverbindungen müssen Schutzkontakte aufweisen und spritzwassergeschützt sein.
  ● Bewahren Sie die Werkzeuge sicher und für Kinder nicht erreichbar auf.
• Tragen Sie beim Schleifen, Bürsten und Trennen stets eine Schutzbrille, Sicherheitshandschuhe und einen Gehörschutz und bei stauber-
  zeugenden Arbeiten eine Atemschutzmaske.
• Lassen Sie keine Werkzeugschlüssel stecken. Überprüfen Sie vor dem Einschalten, daß die Schlüssel und Einstellwerkzeuge entfernt sind.
• Sichem Sie das zu bearbeitende Werkstück gegen Verrutschen (festspannen).
• Beim Bearbeiten (Trennen und Schleifen) von Stein muß eine Staubabsaugung verwendet werden. Die Staubabsaugung muß zum Absaugen von Gesteinsstaub zugelassen sein.
• Asbesthaltige Materialien dürfen nicht bearbeitet werden.

Entsprechende Unfallverhütungsvorschrift
(VBG 119) der Berufsgenossenschaft beachten
● Verwenden Sie nur Orginal-Ersatzteile
● Reparaturen dürfen nur von einem Elektro-
Fachmann durchgeführt werden.
- Die Lärmentwicklung am Arbeitsplatz kann 85 db (A) überschreiten. In diesem Fall sind Schall- und Gehörschutzmaßnahmen für den Bodienenden erforderlich. Das Geräusch dieses Elektrowerkzeuges wird nach IEC 59 CO 11, IEC 704, DIN 45635 Teil 21, NFS 31-031 (84/537/EWG) gemessen.
- Achten Sie auf einen sicheren Stand. Vermelden Sie abnormale Körperhaltungen.
- Setzen Sie Ihr Elektrowerkzeug nicht dem Regen aus. Benützen Sie Elektrowerkzeuge nicht in nasser oder feuchter Umgebung und nicht in der Nähe von brennbaren Flüssigkeiten.
- Tragen Sie das Elektrowerkzeug nicht am Netzkabel. Schützen Sie das Netzkabel vor Beschädigung durch Öl, Lösungsmittel und scharfen Kanten. Tragen sie das Elektrowerkzeug nicht am Kabel.
● Halten Sie Ihren Arbeitsbereich in Ordnung.
- Vergewissern Sie sich, daß der Schalter beim Anschluß an das Stromnetz ausgeschaltet ist.
- Tragen Sie geeignete Arbeitskleidung. Tragen Sie keine weite Kleidung und Schmuck. Tragen Sie bei langen Haaren ein Haarnetz.
● Verwenden Sie zu Ihrer eigenen Sicherheit nur Zubehör und Zusatzgeräte des Werkzeug-Herstellers
- Verwenden Sie nur scharle und einwandfreie Sägeblatter. Verbogene und rissige Sägeblatter sofort austauschen.
- Sägeblatt nach dem Ausschalten nicht durch seitliches Gegendrücken abbremsen.
- Achten Sie auf gleichmässigen Vorschub, daß vermindert die Unfallgefahr und verlängert die Lebensdauer des Sägeblatts und der Stichsäg
- Schieben Sie vor jeder Inbetriebnahme der Stichsäge den transparenten Sichtschutz nach unten, um ein Herausschleudern von Spänen und Splittern zu verhindern.
- Reinigen Sie Ihr Werkzeug nur mit einem feuchten Lappen. Verwenden Sie zur Reinigung keine aggresiven Reinigungsmittel.
- Überprüfen Sie Ihr Werkzeug auf einwandfreie Funktion. Sollte die Funktion gestört sein, lassen Sie Ihr Werkzeug überprüfen. Alle Wartungs- und Inspektionsarbeiten dürfen nur von einem Elektro-Fachmann oder von der ISC GmbH durchgeführt werden.
● Der Wert der ausgesendeten Schwingungen wurde nach ISO 5349 ermittelt.

Betriebsanleitung für Elektronik-Stichsäge

VERWENDUNG

Die Stichsäge ist zum Sägen von Holz, Eisen, Buntmetallen und Kunststoffen unter Verwendung des entsprechenden Sägeblatts bestimmt.

INBETRIEBNAHME

Momentschaltung (Bild 2)

Einschalten: Ein/Ausschalter drücken

Ausschalten: Ein/Ausschalter loslassen

Dauerschaltung

Einschalten: Ein/Ausschalter drücken und im gedrückten Zustand mit den Feststellknopf arretieren

Ausschalten: Ein/Ausschalter drücken und loslassen

Elektronische Drehzahlvorwahl (Bild 3)

Mit dem Drehzahlregler kann die gewünschte Drehzahl, voreingestellt werden. Drehen Sie den Drehzahlregler in PLUS-Richtung, um die Drehzahl zu erhöhen, drehen Sie den Drehzahlregler in MINUS-Richtung um die Drehzahl zu verringern. Die geeignete Hubzahl ist vom jeweiligen Werkstoff und den Arbeitsbedingungen abhängig.

Die allgemeinen Regeln für die Schnittgeschwindigkeit bei spanabhebenden Arbeiten sind auch hier gültig.

Sägeblattwechsel (Bild 1)

Vor allen Arbeiten und Sägeblattwechsel die Stichsäge ausschalten und den Netzstecker aus der Steckdose ziehen.

Lösen Sie mit dem beiliegenden Innensechskantschlüssel die Schraube am Stößel (Bild 1). Schieben Sie das Sägeblatt in die Führungsnut, zwischen Hubstange und Haltebügel bis zum Anschlag ein. Ziehen Sie die Schraube mit dem beiliegenden Innensechskantschlüssel fest. Die Sägeblattzahnung muß in Schneidrichtung zeigen. Achten Sie darauf, daß das Sägeblatt in der Führungsnut des Stößels und der Laufrolle sitzt.

Verstellen des Sägeschuh

(Gehrungsschnitte und randnahes Sägen, Bild 4) Für Gehrungsschnitte und Schrägschnitte kann der Sägeschuh, nach lösen der Schraube auf der

Unterselte, beidseitig um bis zu 45° geschwenkt werden. Die Winkel sind mit Markierungsstrichen, 15°, 30° und 45° gekennzeichnet. Eine Einstellung zwischen den markierten Winkelgraden ist ohne weiters möglich.

Zum Verstellen des Schnittwinkels lösen Sie die Schraube (Bild 4) soweit, das der Sägeschuh gerade noch verschoben werden kann. Stellen Sie den gewünschten Winkel ein und ziehen Sie die Schraube wieder fest.

Für das Sägen bis zum Rand kann der Sägeschuh nach hinten verschoben werden. Lösen Sie dazu die Schraube an der Unterseite (Bild 4) und schieben Sie den Sägeschuh nach hinten. Ziehen Sie die Schraube wieder fest.

Staubabsaugung

Die Stichsäge ist mit einem Staubsaugeranschluß ausgestattet. Jeder Staubsauger kann an die Absaugöffung am hinteren Ende der Stichsäge angeschlossen werden. Sollten Sie hierzu einen spoziellen Adapter benötigen, setzen Sie sich bitte mit dem Hersteller Ihres Staubsaugers in Verbindung.

TECHNISCHE DATEN

Nennspannung: 230 V - 50 Hz

Leistungsaufnahme: 520 W

Hubzahl: 500 - 3000/min.

Hubhöhe: 16 mm

Schnittiefe Holz: 65 mm

Schnittiefe Kunststoff: 20 mm

Schnittiefe Eisen: 8 mm

Gehrungsschnitt: bis 45° (links und rechts)

Schalldruckpegel LPA: 86,2 dB (A)

Schalleistungspegel LWA: 99,2 dB (A)

Vibration a_w

6.7 m/s²

Schutzisoliert II/回

Gewicht 2,1 Kg

D

D

1 Sägeblattwechsel

Sägeblatt bis zum

Anschlag in den

S10ßel einsetzen

und die Schrauben

testizenen

Achtung: Prufen

Sie ob das Sage-

Blatt in der Rille de

Laufolle und Stößels sitzt.

Lösen des Sägeblatts:

Schraube nach links drehen.

Durch Lösen der Schraube kann der Sägeschuh nach

links und rechts oder im Winkel bis 45° verstellt

werden.

2

2 Feststeller EinVAusschalter

Einschalten: Ein/Ausschalter drücken.

Dauerbetrieb: Ein/Ausschalter mit Feststellknopf sichern.

Ausschalten: Ein/Ausschalter drücken und loslassen

5

Schneiden von fumierten Spannplatten:

1. Feines Sägeblatt benutzen
2. Sageschun an der unbeschichteten Stelle
   ansetzen

S. Geringe Vorschränktr Gegenstück

Taschenschnitt: Nur in Spannplatten und Holz ohne vor-

bohren. Stichsäge fest gegen an das Gegenstück drücken

und langsam in Schneichrichtung bewegen.

3

Durch Drehen des Drehzahlreglers erhöht sich

die Hubzahl

Optagen effekt 520 W

Slagtal 500 - 3000/min.

Slaglængde 16 mm

Konformitätserklärung

erklärt folgende Konformität gemäß EU-Richtlinie und Normen für Artikel
GB declares conformity with the EU Directive and standards marked below for the article déclars la conformité suivants selon la
F declare la conformité suivante selon la directive CE et les normes concernant l'article
NL verklaart de volgende conformltelt in overeenstemming met de EU-richtlijn en normen voor het artikel
● declara la siguiente conformidad a tenor de la directiva y normas de la UE para el artículo ● declara a seguinte conformidade de acordo
com a directiva CE e normas para o artigo förklarar följande överensstämmelse enl. EU-direktiv och standarder för artikeln
Ilmoittaa seuraavaa Euroopan unionin direktivien ja normien mukaista yhdenmukaisuutta tuotteelle
erklærer herved følgende samsvar med EU-direktiv og standarder for artikkel
RUS заявляет о соответствии товара следующим директивам и нормам EC
HII izjavljuje sijedeću uskladjenost s odredbama I normama EU za artiki.
® declară următoarea conformitate cu linia directoare CE și normele valabile pentru articolul.

Ürün İle İlgili olarak AB Yönetmellkleri ve Normları gereğince aşağıdaki uygunluk açıkla masını sunar.
GR δηλώνει την ακόλουθη συμφωνία σύμφωνα με την Οδηγία ΕΕ και τα πρότυπο για το προϊόν
① dichiara la seguente conformita secondo la direttiva UE e le norme per l'articolo
(DK) attesterer fölgende overensstemmelse I henhold til EU-direktiv og standarder for produkt
© prohlašuje následující shodu podle směrnice EU a norem pro výrobek.
a következő konformitást jelenti ki a termékek- re vonatkozó EU-irányvonalak és normák szerint
(SLI) pojasnjuje sledečo skladnost po smernici EU in normah za artikel.
PL deklaruje zgodność wymienionego poniżej artykułu z następującymi normami na podstawie dyrektywy WE.
SK vydáva nasledujúce prehlásenie o zhode podl'a smernice EÚ a noriem pre výrobok.
⑥ декларира следното съответствие съгласно директивите и нормите на ЕС за продукта.

Stichsäge PS 520 E

Landau/Isar, den 02.05.2005

Brunhölzl

Leiter Produkt-Management

Produkt-Management

Art.-Nr.: 43.206.51 I.-Nr.: 01013 Archivierung: 4320620-32-4155050-E Subject to change without notice

© GARANTIEURKUNDE

Auf das in der Anleitung bezeichnete Gericht geben wir 5 Jahre Garantie, für den Fall, dass unser Produkt manjelheit sein sollte. Die 5-Jahres-Frist beginn, mit dem Gebuchungsertrag der übernahme einer Gesellschaft durch den Kunden, Vorsassung für die Behandmachung der Garantie ist eine eintruppezinsliche Wertung entsprechend der Betonungsanleitung, sowie die bestimmungsgemäte Berutzung unseres Garsttes. Betatverständlich bleiben Ihnen die gesetzlehen Gewährleistungsrechte innerhalb dieser 5 Jahre erhalten.

Die Garantie gilt für den Bereich der Bundesrepublik Deutschland oder der jeweiligen Länder des regionalen Hauptvortriebspartners als Erstätzung der local pflichtigen gesetzlichen Vorschriften. Bitte beachten Sie Ihren Ansprechpartner des regional zuständigen Kundenkonsles oder die unten aufgebührte Serviceadresse.

F GARANTIE

Auf das in der Anleitung bezeichnete Gerät geben wir 5 Jahre Garantie, für den Fall, dass unser Produkt mangelhaft sein sollte. Die 5-Jahres-Frist beginnt mit dem Gefahrenübergang oder der Übernehme des Gerätes durch den Kunden. Voraussetzung für die Geltordnachung der Garantie ist eine ordnungsgemäße Wartung entsprechend der Bedienungsanleitung sowie die bestimmungsgemäße Benutzung unseres Gerätes.

Selbstverständlich bleiben Ihnen die gesetzlichen Gewährleistungsrechte innerhalb dieser 5 Jahre erhalten. Die Garantie gilt für den Bereich der Bundesrepublik Deutschland oder der jeweiligen Länder des regionalen Hauptvertriebspartners als Ergänzung der lokal gülligen gesetzlichen Vorschriften. Bitte beachten Sie Ihren Ansprechpartner des regional zuständigen Kundendienstles oder die unten aufgelührte Serviceadresse.
