Typ výrobku	Elektronická přímočará pila
Značka	Alpha Tools
Model	PS 520E
Příkon	520 W
Počet zdvihů za minutu	500 - 3000 min⁻¹
Zdvih	16 mm
Hloubka řezu (dřevo)	65 mm
Hloubka řezu (plast)	20 mm
Hloubka řezu (železo)	8 mm
Max. úhel řezu	45° (vlevo a vpravo)
Hladina akustického tlaku LPA	86,2 dB(A)
Hladina akustického výkonu LWA	99,2 dB(A)
Vibrace (rukojeť)	6,7 m/s²
Hmotnost	2,1 kg
Dvojitá izolace	Ano (II/回)
Napájení	síť (kabel)
Elektronická regulace otáček	Ano, pomocí rýhovaného šroubu
Kyvný zdvih	Ano, přepínatelný
Nastavitelná patka	Ano, sklon a posuv
Odsávací zařízení	Ano, přípojka pro vysavač
Ochrana očí	Součástí (ochranné brýle)
Údržba	Promazávejte vodicí kladku, vyměňte poškozené pilové listy
Záruka	5 let (podle podmínek)

Často kladené otázky - PS 520E Alpha Tools

Jak vyměnit pilový list na PS 520E?

Odpojte pilu. Povolte dva šrouby držáku pomocí šestihranného klíče. Zasuňte pilový list do vodicí drážky až na doraz. Ujistěte se, že zuby směřují ve směru řezu. Utáhněte šrouby.

Jak nastavit rychlost pily?

Otáčejte rýhovaným šroubem na spínači ZAP/VYP. Otáčejte směrem 'PLUS' pro zvýšení počtu zdvihů za minutu a směrem 'MOINS' pro snížení.

Jak provést šikmý řez?

Povolte dva šrouby pod patkou. Nakloňte patku na požadovaný úhel (max 45°). Jsou vyznačeny značky pro 15°, 30° a 45°. Utáhněte šrouby.

Jak použít režim trvalého chodu?

Posuňte spínač ZAP/VYP dopředu a zablokujte jej tlačítkem zastavení. Pro zastavení stiskněte a uvolněte spínač.

Jaká je maximální hloubka řezu pro dřevo?

Maximální hloubka řezu ve dřevě je 65 mm.

Jak připojit vysavač?

Pila je vybavena přípojkou pro vysavač vzadu. Připojte hadici vysavače přímo nebo pomocí speciálního adaptéru dodaného výrobcem vysavače.

Jaké bezpečnostní příslušenství je součástí?

Pila je dodávána s ochrannými brýlemi (ochrana očí). Doporučuje se také nosit rukavice a chrániče sluchu.

Jak provést ponorný řez?

Tato technika je možná pouze v dřevotřískových deskách nebo dřevě. Pevně přitlačte patku k obrobku, nakloňte pilu a pomalu ji spouštějte do materiálu bez předvrtání.

Co dělat, když se pilový list zasekne během řezání?

Okamžitě uvolněte spínač. Odpojte pilu. Zkontrolujte, zda je pilový list dobře utažený a v dobrém stavu. Použijte pilový list vhodný pro materiál. Netlačte na pilu.

Kde najdu náhradní díly pro PS 520E?

Kontaktujte zákaznický servis Alpha Tools nebo autorizovaného prodejce. Používejte pouze originální náhradní díly pro zajištění bezpečnosti.

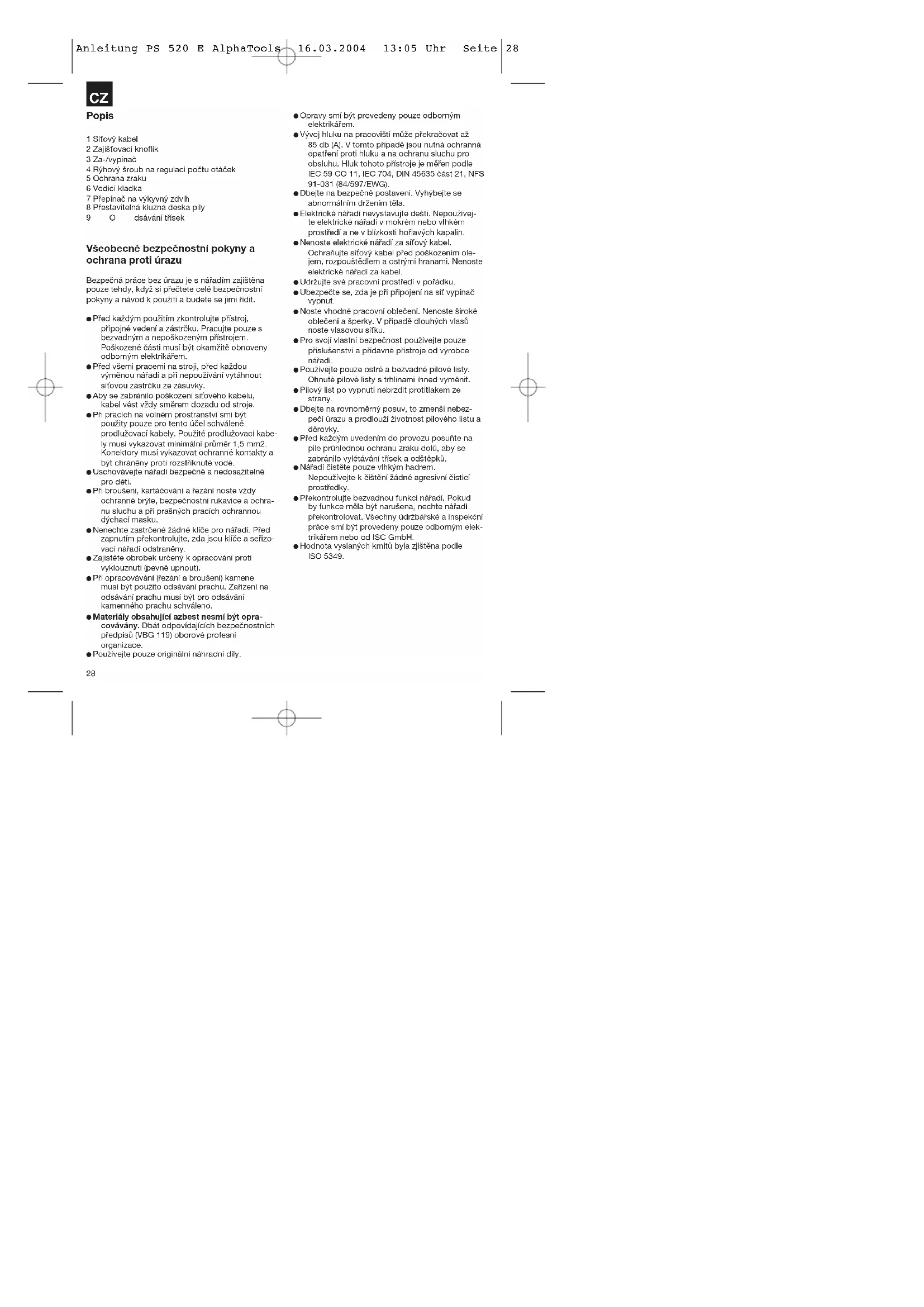

NÁVOD K OBSLUZE PS 520E Alpha Tools

4 Rýhový šroub na regulaci počtu otáček

5 Ochrana zraku

6 Vodicí kladka

7 Přepínač na výkyvný zdvih

8 Přestavitelná kluzná deska pily

9 O dsáváni trísek

Všeobecné bezpečnostní pokyny a ochrana proti úrazu

Bezpečná práce bez úrazu je s nářadim zajištěna pouze tehdy, když si přečtete celé bezpečnostní pokyny a návod k použiti a budete se jimi řidit.

• Před každým použitim zkontrolujte přístroj, připojné vedení a zástrčku. Pracujle pouze s bezvadným a nepoškozeným přístrojem. Poškozené části musi být okamžitě obnoveny odborným elektrikářem.
• Před všemi pracemi na strojl, před každou výměnou nářadi a při nepoužívání vytáhnout sítovou zástrčku ze zásuvky.
• Aby se zabránilo poškozeni siťového kabelu, kabel vést vždy směrem dozadu od stroje.
• Při pracích na volném prostranství smí být použity pouze pro tento účel schválené prodlužovací kabely. Použité prodlužovací kabely musí vykazovat minimální průměr 1,5 mm2. Konektory musí vykazovat ochranné kontakty a být chráněny proti rozstřknutě vodě.
• Uschovávejte nářadi bezpečně a nedosažitelné pro děti.
• Při broušení, kartáčování a řezání noste vždy ochranné brýle, bezpečnostní rukavice a ochranu sluchu a při prašných pracích ochrannou dýchaci masku.
• Nenechte zastrčené žádné kliče pro nářadi. Před zapnutím překontrolujte, zda jsou klíče a seřizovací nářadí odstraněny.
• Zajistěte obrobek určený k opracování proti vyklouznuti (pevně upnout).
• Při opracovávání (řezání a broušení) kamene musí být použito odsávání prachu. Zařizení na odsávání prachu musí být pro odsávání kamenného prachu schváleno.
• Materiály obsahující azbest nesmí být opracovávány. Dbát odpovídajících bezpečnostních předpisů (VBG 119) oborové profesní organizace.

• Používejte pouze originální náhradní díly.

• Opravy smí být provedeny pouze odborným elektrikářem.

• Vývoj hluku na pracovišti může překračovat až 85 db (A). V tomto připadě jsou nutná ochranná opatření proti hluku a na ochranu sluchu pro obsluhu. Hluk tohoto přístroje je měřen podle IEC 59 CO 11, IEC 704, DIN 45635 část 21, NFS 91-031 (84/597/EWG).
• Dbejte na bezpečné postavení. Vyhýbejte se abnomálním držením těla.
• Elektrické nářadí nevystavujte dešti. Nepoužívejte elektrické nářadí v mokrém nebo vlhkém prostředí a ne v blízkosti hořlavých kapalin.
• Nenoste elektrické nářadí za siťový kabel. Ochraňujte siťový kabel před poškozením olejem, rozpouštědlem a ostrými hranami. Nenoste elektrické nářadí za kabel.
• Udržujte své pracovní prostředí v pořádku.
• Ubezpečte se, zda je pri pripojeni na sit vypinač vypnut.
• Noste vhodné pracovní oblečení. Nenoste široké oblečení a šperky. V připadě dlouhých vlasů noste vlasovou síťku.
  ● Pro svojí vlastní bezpečnost používejte pouze příslušenství a přídavné přístroje od výrobce nářadí.
• Používejte pouze ostré a bezvadné pilové listy. Ohnuté pilové listy s trhlinami ihned vyměnit.
• Pilový list po vypnutí nebrzdit protitlakem ze strany.
• Dbejte na rovnoměrný posuv, to zmenší nebezpeči úrazu a prodlouži životnost pilového listu a děrovky.
• Před každým uvedením do provozu posuňte na pile průhlednou ochranu zraku dolů, aby se zabránilo vylétávání třísek a odštěpků.
• Nářadí čistěte pouze vlhkým hadrem. Nepoužívejte k čištění žádné agresivní čisticí prostředky.
• Překontrolujte bezvadnou funkci nářadi. Pokud by funkce měla být narušena, nechte nářadi překontrolovat. Všechny údržbářské a inspekční práce smi být provedeny pouze odborným elektrikářem nebo od ISC GmbH.
  ● Hodnota vyslaných kmitů byla zjištěna podle ISO 5349.

Návod k obsluze pro elektronickou přímočarou pilu

POUŽITÍ

Děrovka je určena k řezání dřeva, železa, barevných kovů a umělých hmot za použiti odpovídajícího pilového listu.

UVEDENÍ DO PROVOZU

Mžikové spínání (obr 2)

Zapnout: Za-/vypínač stisknout

Vypnout: Za-/vypinač pustit

Trvalé zapnutí

Zapnout: Za-/vypínač stisknout a zaareto vat ho ve stisknutém stavu zajišťovacím knoflikem

Vypnout: Za-/vypínač stisknout a pustit

Elektronická předvolba počtu otáček (obr. 3) Regulátorem otáček lze požadovaný počet otáček předem nastavit. Ke zvýšení počtu otáček otáčejte regulátorem otáček ve směru PLUS, ke snížení počtu otáček ve směru MINUS. Vhodný počet zdvihů závisi na jednotlivém druhu materiálu a pracovních podminkách.

Všeobecné podmínky pro řeznou rychlost při třiskových pracích platí zde také.

Výměna pilového listu (obr. 1)

Před všemi pracemi a výměnou pilového listu děrovku vypnout a vytáhnout zástrčku ze zásuvky.

Přiloženým klíčem s vnitřním šestihranem uvolněte šroub na smýkadle (obr. 1). Zasuňte pilový list do vodici drážky mezi zvedaci tyč a přidržovací třmen až nadoraz. Šroub přiloženým klíčem s vnitřním šestihranem utáhněte. Ozubení pilového listu musí ukazovat ve směru rezání. Dbejte na to, aby pilový list seděl ve vodici drážce zvedaci tyče a vodici kladky.

Přestavení kluzné desky pily

(Rezy pod úhlem a řezání v blízkostí okraje, obr. 4) Pro řezy pod úhlem a šikmé řezy lze kluznou desku pily po uvolnění šroubu na spodní straně oboustranně vykývnout až o 45°. Úhly jsou označeny značicímí čárkami 15°, 30° a 45°. Nastavení mezi označenými stupní úhlů je bez problémů možné. K prestavení úhlu řezu uvolněte šroub (obr. 4) tak dalece, že je právě ještě možné kluznou desku pily

posunout.

Nastavte požadovaný úhel a šroub opět utáhněte.

Pro řezání až k okraji může být kluzná deska pily posunuta dozadu. Úvolněte k tomu šroub na spodní straně (obr. 4) a posuňte kluznou desku pily dozadu. Šroub opět utáhněte.

Odsávání prachu

Děrovka je vybavena připojkou pro vysavač. Každý vysavač může být napojen na otvor pro odsávání na zadním konci děrovky. Pokud pro to potřebujete speciální adaptér, spojte se prosím s výrobcem Vašeho vysavače.

TECHNICKÁ DATA

Jmenovité napěti: 230 V \~ 50 Hz

Příkon: 520 W

Počet zdvihů : 500 - 3000/min

Výška zdvihu: 16 mm

Hloubka řezu dřevo: 65 mm

Hloubka řezu umėlá hmota: 20 mm

Hloubka řezu železo: 8 mm

řez pod úhlem: až 45°(doleva a doprava)

Hladina akustického tlaku LPA: 86,2 db (A)

Hladina akustického výkonu LWA: 99,2 db (A)

Vibrace aw 6,7 m/s

Ochranná izolace II/☐

Hmotnost 2,1 kg

CZ

CZ

1 Výměna pilového listu

Pilový list až nadoraz nasadit do smýkadia a šrouby pevně utáhnout.

Pozor: Překontrolujte, jestli pilový list sedí v drázce vodici kladky a smýkadla.

Uvolnění pilového listu: Šroub otáčet doleva.

4

2070 30° 15° 0° 45° 46° 30° 15° 40°

Uvolněním šroubu může být kluzná deska pily nastavena doleva a doprava nebo v úhlu až 45°.

2

Za-/vypinač

Západka

Zapnout: Za-/vypínač stisknout. Trvalý provoz: Za-/vypínač zajistit zajišťovacím knoflikem. Vypnout: Za-/vypínač stisknout a pustit.

5

Rezání dýnovaných dřevotřískových desek:

1. Použivat jemné pilové listy

2 Kluznou desku pily nasadit na

3 Malý odpor proti po

3 May depor proti posuvi Protikus

Vybirací řez jen v dřevotřiskových deskách a dřevu bez předvrtání. Děrovku tlačit pevně proti protikusu a pomalu pohybovat ve směru řezání.

3

Otačením regulátoru otaček se zvýši počet zdvlhů.

Na přístroj označený v návodu poskytujorné záruku 5 lot, pro ton příposd. že by byl naš výrobek vaciny. Talo Šiela lhúta začina, přechodem razka nebo převzom přístroje zákazníkom.

Předpoldarism pro uplatravání zínuky je Bárná Ochřba příslasíné podla návoců k obaluzo a používání našetna přístroja k určančmu čeku.

Semažrajmě Vám během táchto 5 lat zůstenou zschováns zákonná zíruční práva.

Záruka plu na území Švokové reputiky Německo nebo prasušne zerné regionálního hervího dlatnízučního partners jako dopiněk lokomé pradných zákonných předpát. V připadě potřeby na prasím obrat’he na Vašeno kontaktného partners regionálního přístužního zákaznickáho servisu nebo na dolo uvočenou servizi adnosu.

© GARANCIJSKI LIST

Za napravo, ki je navedena v navodih, dajevo 5 leti garancje v primeru, do bi bi neki pravlov podemljekv. 5-letni rose zadne bao k prenovom jperalva ni a prevanem na iznani kapna. Predpogoj za užnjeljenje garancje je redno pravlno vzdržavanja v sisko: z navodil za uporabo ter namerska predpogu uporata raše napravo.

Dotek nebo jné rozmnožování dokumentace a průvodních dokumentů výrobíču, také pouze výnatků, je přízustne výhrachá se souhlasem třímy ISC GmbH.
