Produkttype	Elektronisk stiksav
Mærke	Alpha Tools
Model	PS 520E
Optaget effekt	520 W
Cyklusser pr. minut	500 - 3000 min⁻¹
Slaglængde	16 mm
Skæredybde (træ)	65 mm
Skæredybde (plast)	20 mm
Skæredybde (jern)	8 mm
Maks. skråsnit	45° (venstre og højre)
Lydtryksniveau LPA	86,2 dB(A)
Lydeffektniveau LWA	99,2 dB(A)
Vibration (håndtag)	6,7 m/s²
Vægt	2,1 kg
Dobbelt isolation	Ja (II/回)
Strømforsyning	net (kabel)
Elektronisk hastighedsregulering	Ja, med vingeskrue
Pendelfunktion	Ja, omskiftelig
Justerbar savsko	Ja, hældning og tilbagetrækning
Støvudsugning	Ja, stik til støvsuger
Øjenbeskyttelse	Inkluderet (beskyttelsesbriller)
Vedligeholdelse	Smør styrevalsen, udskift beskadigede klinger
Garanti	5 år (i henhold til betingelser)

Ofte stillede spørgsmål - PS 520E Alpha Tools

Hvordan udskifter jeg savklingen på PS 520E?

Afbryd saven. Løsn de to skruer på lejeholderen med en unbrakonøgle. Skub klingen ind i styreskinnen til anslag. Sørg for, at tænderne er rettet i skæreretningen. Spænd skruerne.

Hvordan justerer jeg savens hastighed?

Drej vingeskruen, der sidder på TÆND/SLUK-knappen. Drej i retning af 'PLUS' for at øge cyklusserne pr. minut, og i retning af 'MOINS' for at mindske dem.

Hvordan udfører jeg et skråsnit?

Løsn de to skruer under savskoen. Hæld savskoen til den ønskede vinkel (maks. 45°). Markeringer ved 15°, 30° og 45° er angivet. Spænd skruerne.

Hvordan bruger jeg permanent driftstilstand?

Skub TÆND/SLUK-knappen fremad og lås den med stopknappen. For at stoppe skal du trykke knappen ind og slippe den.

Hvad er den maksimale skæredybde for træ?

Den maksimale skæredybde i træ er 65 mm.

Hvordan tilslutter jeg en støvsuger?

Saven er udstyret med en støvsugertilslutning bagpå. Tilslut slangen fra din støvsuger direkte eller via en speciel adapter leveret af støvsugerproducenten.

Hvilke sikkerhedstilbehør er inkluderet?

Saven leveres med beskyttelsesbriller (øjenbeskyttelse). Det anbefales også at bære handsker og høreværn.

Hvordan udfører jeg et 'lommesnit' (dyksnit)?

Denne teknik er kun mulig i spånplader eller træ. Placer savskoen fast mod emnet, vip saven og sænk den langsomt ned i materialet uden at bore et forboringshul.

Hvad gør jeg, hvis savklingen sætter sig fast under skæring?

Slip straks kontakten. Afbryd saven. Kontrollér, at klingen er godt spændt og i god stand. Brug en klinge, der er egnet til materialet. Tving ikke fremføringen.

Hvor kan jeg finde reservedele til PS 520E?

Kontakt Alpha Tools kundeservice eller en autoriseret forhandler. Brug kun originale reservedele for at sikre sikkerheden.

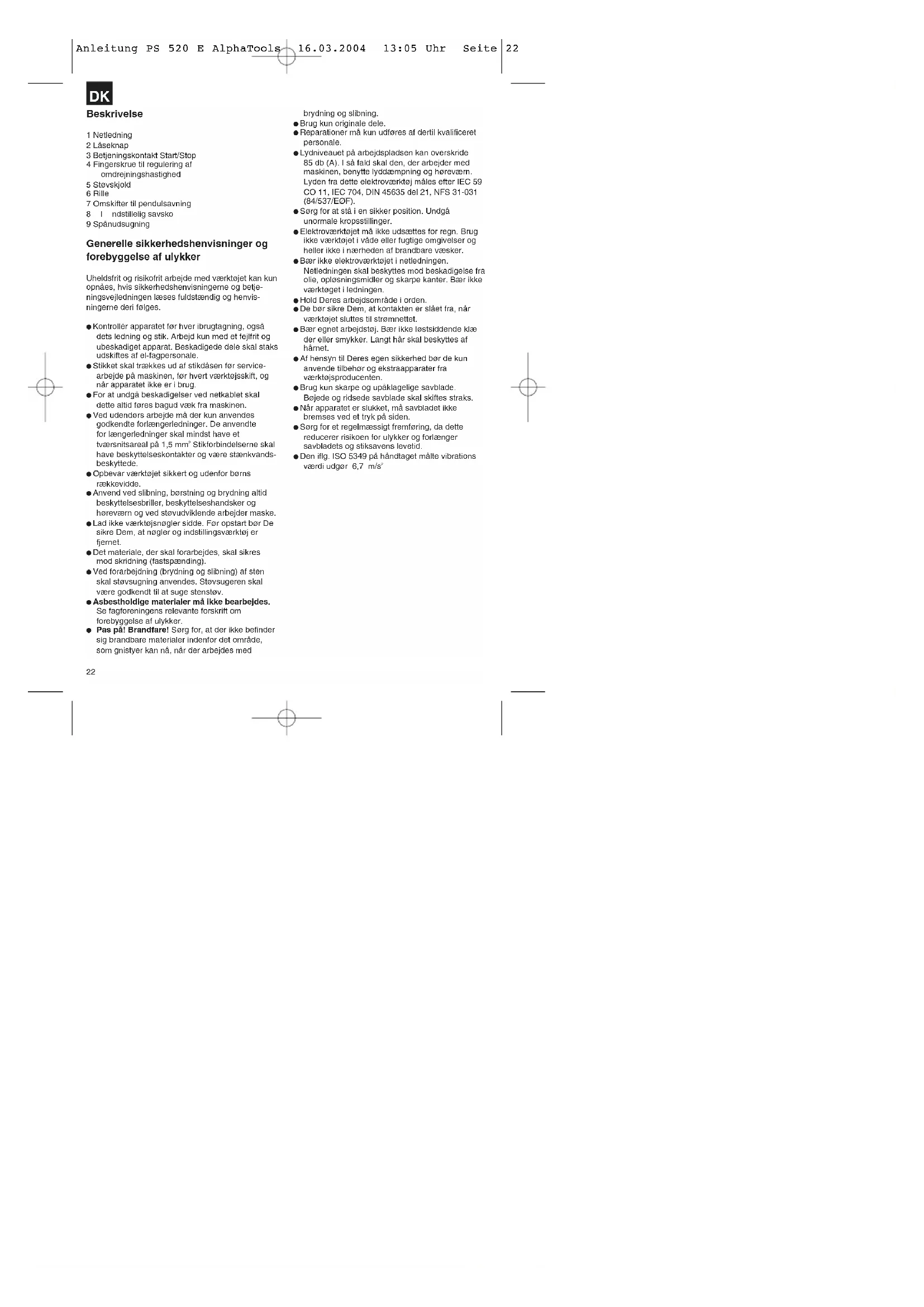

BRUGSANVISNING PS 520E Alpha Tools

4 Fingerskrue til regulering af omdrejningshastighed

5 Støvskjold

6 Rille

7 Omskifter til pendulsavning

8 1 ndstillelig savsko

9 Spånudsugning

Generelle sikkerhedshenvisninger og forebyggelse af ulykker

Uheldsfrit og risikofrit arbejde med værktøjet kan kun opnåes, hvis sikkerhedshenvisningerne og betjeningsvejledningen læses fuldstændlig og henvisningerne deri følges.

• Kontroller apparatet før hver ibrugtagning, også dets ledning og stik. Arbejd kun med et fejlfrit og ubeskadiget apparat. Beskadigede dele skal staks udskiftes af el-fagpersonale.
• Stikket skal trækkes ud af stikdåsen før service-arbejde på maskinen, før hvert værktojsskift, og når apparatet ikke er i brug.
• For at undgå beskadigelser ved netkablet skal dette altid føres bagud væk fra maskinen.
• Ved udendørs arbejde må der kun anvendes godkendte forlængerledninger. De anvendte for længerledninger skal mindst have et tværnsitsareal på 1,5 mm² Stikforbindelserne skal have beskyttelseskontakter og være stænkvandsbeskyttede.
• Opbevar værktøjet sikkert og udenfor børns rækkevidde.
• Anvend ved slibning, børstning og brydning altid beskyttelsesbriller, beskyttelseshandsker og hørevæm og ved støvudviklende arbejder maske.
• Lad ikke værktøjsnøgler sidde. Før opstart bør De sikre Dem, at nøgler og indstillingsværktøj er fjemet.
• Det materiale, der skal forarbejdes, skal sikres mod skridning (fastspænding).
• Ved forarbejdning (brydning og slibning) af sten skal støvsugning anvendes. Støvsugeren skal være godkendt til at suge stenstøv.
• Asbestholdige materialer må ikke bearbejdes. Se fagforeningens relevante forskrift om forebyggelse af ulykker.
• Pas på! Brandfare! Sørg for, at der ikke befinder sig brandbare materialer indenfor det område, som gnistyer kan nå, när der arbejdes med

● Brug kun originale dele.
- Reparationer må kun udføres af dertil kvalificeret personale.
- Lydniveauet på arbejdspladsen kan overskride 85 db (A). I så fald skal den, der arbejder med maskinen, benytte lyddæmpning og hørevæm. Lyden fra dette elektroværktøj måles efter IEC 59 CO 11, IEC 704, DIN 45635 del 21, NFS 31-031 (84/537/EOF).
- Sørg for at stå i en sikker position. Undgå unormale kropsstillinger.
- Elektroværktojet må ikke udsættes for regn. Brug ikke værktojet i våde eller fugtige omgivelser og heller ikke i nærheden af brandbare væsker.
- Bær ikke elektroværktøjet i netledningen. Netledningen skal beskyttes mod beskadigelse fra olie, opløsningsmidler og skarpe kanter. Bær ikke værktøget i ledningen.
● Hold Deres arbejdsområde i orden
- De bør sikre Dem, at kontakten er slået fra, när værktøjet sluttes til strømnettet.
- Bær egnet arbejdstøj. Bær ikke løstsiddende klæ der eller smykker. Langt hår skal beskyttes af hårnet.
- Af hensyn til Deres egen sikkerhed bør de kun anvende tilbehør og ekstraapparater fra værktøjsproducenten.
- Brug kun skarpe og upåklagelige savblade. Bøjede og ridsede savblade skal skiftes straks.
- Når apparatet er slukket, må savbladet ikke bremses ved et tryk på siden.
- Sørg for et regelmæssigt fremføring, da dette reducerer risikoen for ulykker og forlænger savbladets og stiksavens levetid.
- Den iflg. ISO 5349 på håndtaget målte vibrations værdi udgør 6,7 m/s²

Betjeningsvejledning til elektronisk stiksav

IDRIFTTAGNING

Kort körsel (figur 2)

Start: Betjeningskontakten trykkes ned

Stop: Slip betjeningskontakten

Konstant körsel

Start: Betjeningskontakten trykkes ned og fæstnes

Elektronisk forvalg af omdrejningshastighed (figur 2)

Den ønskede omdrejninghastighed kan indstilles forud med fingerskruen ved start/stop kontakten. Hvis knappen drejes i PLUS-retning stiger omdrejningshastigheden, hvis den drejes i MINUS-retning falderomdrejningshastigheden. Det egnede slagtal afhænger af, hvilket materiale, der forarbejdes, og af arbejdsbetingelseme.

De generelle regler for gennemsnitshastighed ved spåndannende arbejder gælder også her.

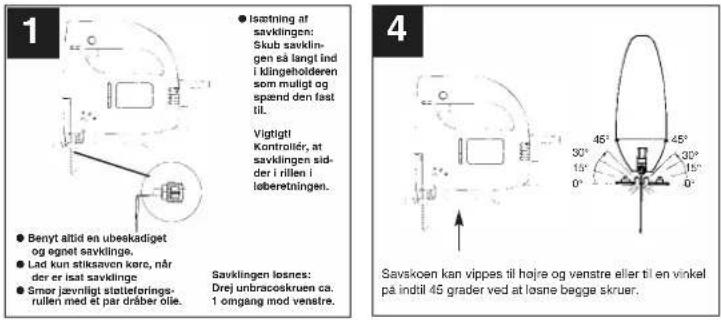

Skift af savblad (figur 1)

Stiksaven skal slukkes og stikket trækkes ud før alle servicearbejder og savbladsskift.

Begge skruer ved stødstangen (figur 1) løsnes med den vedlagte unbraconøgle. Savbladet skubbes ind i rilen mellem stødstang og holdebøjle til anslag. Begge skruer fæstnes med den vedlagte unbraconøgle. Savbladets tænder skal vise i skæreretningen. Sørg för, at savbladet sidder i stødstangens og løberullens rille.

Ændring af savskoens positio

Savskoen kan vippes til geringssnit og skråsnit indtil ca. 45 grader på begge sider ved at løsne begge skruer på undersiden. Vinkierne er markeret med streger for 15, 30 og 45 grader. En indstilling mellem markeringerne er uden videre mulio.

For at ændre snitvinklen løsner De begge skruer (figur 4) så meget, at savskoen netop kan rykkes. Indstil den ønskede vinkel og skru skruerne fast igen.

Når der skal saves til randen kan savskoen skubbes bagud. Hertil løsnes begge skruer på undersiden (figur 4) og savskoen skubbes bagud. Skru derefter begge skruer fast igen.

Støvsugning

Stiksaven er udstyret med en støvsugertilslutning. Enhver støvsuger kan sluttes til udsugningsåbningen ved stiksavens bagende. Sæt Dem venligst i forbindelse med producenten af Deres støvsuger, hvis De behøver en særlig adapter hertil.

TEKNISKE DATA

Driftsspænding 230 v \~ 50 Hz

Skaeredybde træ 65 mm

Skæredybde kunststof 20 mm

Geringssnit Indtil 45° (højre og venstre)

Lydtrykniveau LPA 86,2 dB (A)

Lydeffektniveau LWA 99,2 dB (A)

Vibration a_w 6.7 m/s ^2

Dobbeltisoleret II/☐

Vægt 2,1 kg

DK

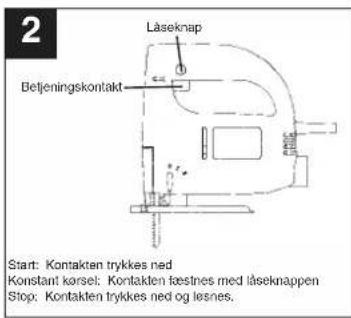

2 Låseknap Betjeningskontakt Start: Kontakten trykkes ned Konstant kørsel: Kontakten læstnes med låseknappen Stop: Kontakten trykkes ned og løsnes.

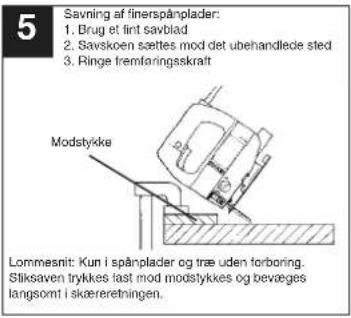

5 Savning af finerspånplader: 1. Brug et fint savblad 2. Savskoen sættes mod det ubehandlede sted 3. Ringe fremløringskraft Modstykke Lommesnit: Kun i spånplader og træ uden forboring. Stiksaven trykkes last mod modestykkes og bevæges langsomt i skæreretningen.

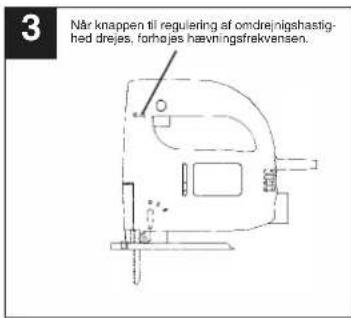

3 Når knappen til reguliering af omdrejzigshastighed drejes, forhajes hævningsfrekvensen.

24

Descrizione

For at kunne statio krav på garantien er det en forudsætning, at produkset er blevet undersligt vaelj gehold i herhold til beljeningsjeckringens anvisninger, samt at produktel se bivost avsondt kornid i oveseraadammalss med data formål.

Lovmæssige forbrugerrettigheder er naturligvis stadigvæk gældende inden for økrantiperioden på de 5 år.

Garantien gæder som supplemen til lokal geidende bestemmelser i del land, hvor den regionale hovsdrohmander har sit arbele. Vi hensier arbeides til dir kontadperson hos dan regionalt anvarliga kundsservice aller til nederstbande servicacordressa.

HR GARANCIJSKI LIST

Za urodaj opisan u uputama cajomo 5 godno jamstva a slučaju eventuranog nodostatka na rašem protovodu. Rok od 5 godno započinjo e prijelazom itaka ili preuzimanjem urodaja od izlana kupca.

Ellortryk eller anden form for mangtaldiggarelse at skrittligt malonale, ledzagepapirer inbelattet, som omhandler produkter, er kun tilladt efter udtrykkelig tilladelse fra ISC GmbH.
