Tuotetyyppi	Elektroninen palapeli
Merkki	Alpha Tools
Malli	PS 520E
Absorboitu teho	520 W
Iskukierrosluku	500 - 3000 min⁻¹
Iskunpituus	16 mm
Leikkaussyvyys (puu)	65 mm
Leikkaussyvyys (muovi)	20 mm
Leikkaussyvyys (teräs)	8 mm
Maksimi viistoleikkaus	45° (vasen ja oikea)
Äänenpainetaso LPA	86,2 dB(A)
Äänitehotaso LWA	99,2 dB(A)
Tärinä (kahva)	6,7 m/s²
Paino	2,1 kg
Kaksoiseristys	Kyllä (II/回)
Virransyöttö	verkkovirta (johto)
Elektroninen nopeuden säätö	Kyllä, räikkäruuvilla
Heiluriliike	Kyllä, vaihdettava
Säädettävä sahauskenkä	Kyllä, kallistus ja taaksepäin
Pölynimu	Kyllä, liitäntä imurille
Silmäsuojus	Mukana (suojalasit)
Huolto	Voitele ohjausrulla, vaihda vaurioituneet terät
Takuu	5 vuotta (ehdoista riippuen)

Usein kysytyt kysymykset - PS 520E Alpha Tools

Miten vaihdan sahanterän PS 520E:ssä?

Irrota saha pistorasiasta. Löysää liukukiskon kaksi ruuvia kuusiokoloavaimella. Työnnä terä ohjausuraan pohjaan asti. Varmista, että hammastus on leikkaussuuntaan. Kiristä ruuvit.

Miten säädän sahan nopeutta?

Käännä käynnistyskytkimessä olevaa räikkäruuvia. Käännä suuntaan 'PLUS' lisätäksesi iskukierroslukua ja suuntaan 'MOINS' vähentääksesi sitä.

Miten teen viistoleikkauksen?

Löysää sahauskengän alla olevat kaksi ruuvia. Kallista kenkä haluttuun kulmaan (max 45°). 15°, 30° ja 45° kohdalla on merkit. Kiristä ruuvit.

Miten käytän pysyvää käyttötilaa?

Työnnä käynnistyskytkin eteenpäin ja lukitse se pysäytyspainikkeella. Pysäyttääksesi työnnä ja vapauta kytkin.

Mikä on suurin leikkaussyvyys puulle?

Suurin leikkaussyvyys puussa on 65 mm.

Miten liitän imurin?

Sahassa on imurin liitäntä takana. Liitä imurin letku suoraan tai imurin valmistajan toimittaman sovittimen kautta.

Mitkä turvavarusteet sisältyvät?

Saha toimitetaan suojalasien kanssa (silmäsuojus). On suositeltavaa käyttää myös käsineitä ja kuulosuojaimia.

Miten teen taskuleikkauksen (syöksyleikkaus)?

Tämä tekniikka on mahdollinen vain lastulevyssä tai puussa. Aseta kenkä tiukasti työkappaletta vasten, kallista sahaa ja laske sitä hitaasti materiaaliin ilman esiporausta.

Mitä teen, jos sahanterä juuttuu leikkauksen aikana?

Vapauta kytkin välittömästi. Irrota saha pistorasiasta. Tarkista, että terä on kunnolla kiinni ja hyvässä kunnossa. Käytä materiaaliin sopivaa terää. Älä pakota syöttöä.

Mistä löydän varaosia PS 520E:lle?

Ota yhteyttä Alpha Toolsin huoltopalveluun tai valtuutettuun jälleenmyyjään. Käytä vain alkuperäisiä varaosia turvallisuuden takaamiseksi.

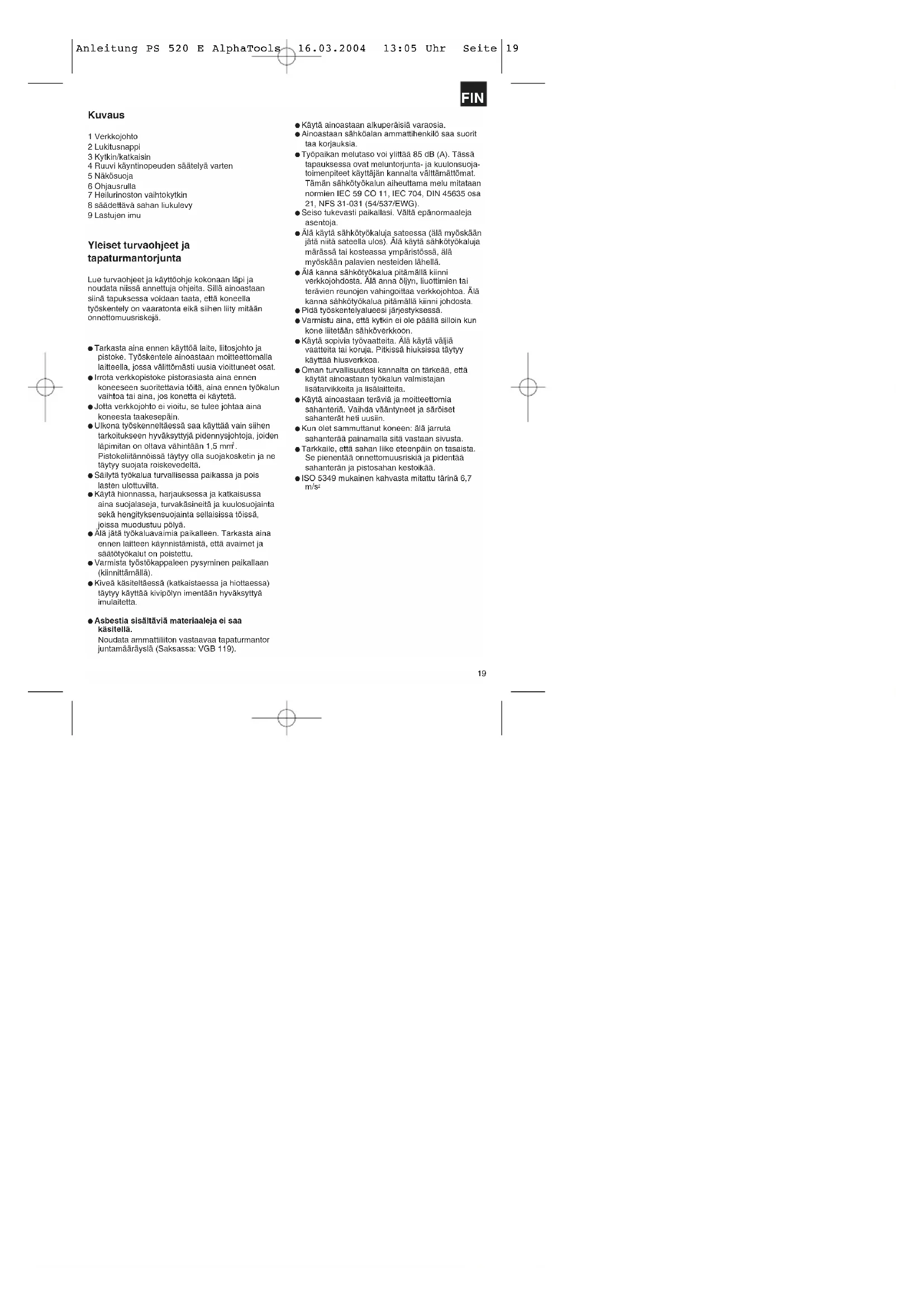

KÄYTTÖOHJE PS 520E Alpha Tools

1 Verkkojohto
2 Lukitusnappi
3 Kytkin/katkaisin
4 Ruuvi käyntinopeuden säätelyä varten
5 Näkõsuoja
6 Ohjausrulla
7 Heilurinoston vaihtokytkin
8 säädettävä sahan liukulevy
9 Lastujen imu

Yleiset turvaohjeet ja tapaturmantorjunta

Lue turvaohjeet ja käyttöohje kokonaan läpi ja noudata niissä annettuja ohjelta. Sillä ainoastaan silnä tapuksessa voidaan taata, että koneella työskentely on vaaratonta eikä siihen liity mitään onnettomuusriskejä.

• Tarkasta aina ennen käyttöä laite, liitosjohto ja pistoke. Työskentele ainoastaan moitteettomalla laitteella, jossa välittömästi uusia vioittuneet osat.
• Irrota verkkopistoke pistorasiasta aina ennen koneeseen suoritettavia töitä, aina ennen työkalun vaihtoa tai aina, jos konelta ei käytetä.
• Jotta verkkojohto ei vioitu, se tulee johtaa aina koneesta taakesepäin.
• Ulkona työskenneltäessä saa käyttää vain siihen tarkoitukseen hyväksyttyjä pidennysjohtoja, jolden läpimitan on oltava vähintään 1,5 mm². Pistokelitännöissä täytyy olla suojakosketin ja ne täytyy suojata roiskevedelta.
• Säilytä työkalua turvallisessa paikassa ja pois lasten ulottuvilta.
• Käytä hionnassa, harjauksessa ja katkaisussa aina suojalaseja, turvakäsineitä ja kuulosuojainta sekä hengityksensuojainta sellaisissa töissä, joissa muodustuu pölyä.
• Älä jätä työkaluavaimia paikalleen. Tarkasta aina ennen laitteen käynnistämistä, että avalimet ja säätötyökalut on poistettu.
• Varmista fyöstökappaleen pysyminen paikallaan (klinnittämällä).
• Kiveä käsiteltäessä (katkaistaessa ja hiottaessa) täytyy käyttää kivipölyn imentään hyväksyttyä imulaitetta.
• Asbestia sisältäviä materiaaleja ei saa käsitellä.

Noudata ammattilliton vastaavaa tapaturmantor juntamääräyslä (Saksassa: VGB 119).

• Käytä ainoastaan alkuperäisiä varaosia.
• Ainoastaan sähköalan ammattihenkilö saa suorit taa korjauksia.
• Työpaikan melutaso voi ylittää 85 dB (A). Tässä tapauksessa ovat meluntorjunta- ja kuulonsujoatoimenpiteet käyttäjän kannalta välttämättömat. Tämän sähkötyökalun aiheuttama melu mitalaan normien IEC 59 CO 11, IEC 704, DIN 45635 osa 21, NFS 31-031 (54/537/EWG).
• Seiso tukevasti paikallasi. Vältä epänormaaleja asentoja.
• Älä käytä sähkötyökaluja sateessa (älä myöskään jätä niitä sateella ulos). Älä käytä sähkötyökaluja märässä tai kosteassa ympäristössä, älä myöskään palavien nesteiden lähellä.
• Älä kanna sähkötyökalua pitämällä kiinni verkkojohdosta. Älä anna öljyn, liuottimien tai terävien reunojen vahingoittaa verkkojohtoa. Älä kanna sähkötyökalua pitämällä kiinni johdosta.
• Pidä työskentelyalueesi järjestyksessä.
• Varmistu aina, että kytkin ei ole påällä silloin kun kone liitetään sähköverkkoon.
• Käytä sopivia työvaatteita. Älä käytä väljiä vaatteita tai koruja. Pitkissä hiuksissa täytyy käyttää hiusverkkoa.
• Oman turvallisuutesi kannalta on tärkeää, että käytät ainoastaan työkalun valmistajan lisätarvikkeita ja lisälaitteita.
• Käytä ainoastaan teräviä ja moitteettomia sahanteriä. Vaihda vääntyneet ja säröiset sahanterät heti uusiin.
  ● Kun olet sammuttanut koneen: älä jarruta sahanterää painamalla sitä vastaan sivusta.
• Tarkkaile, että sahan liike eteenpäin on tasaista. Se pienentää onnettomuusriskiä ja pidentää sahanterän ja pistosahan kestolkää.
• ISO 5349 mukainen kahvasta mitattu tärinä 6,7 m/s ^2

FIN

FIN

Sähköpistosahan käyttöohje

KÄYTTÖÖNOTTO

Momenttikytkentä (kuva 2)

Päälle kytkeminen: Paina kytkintä/katkaisinta Sammutaminen: Älä enää paina kytkintä/katkaisinta

Kestokytkentä

Päälle kytkeminen: Paina kytkintä/katkaisinta ja lukitse se paikalleen (sen ollessa alaspainotussa asennossa) lukitusnapin avulla

Sammuttaminen: Paine kytkintä/katkaisinta ja päästä se sitten irti.

Elektroninen käyntinopeuden esivalinta (kuva 3)

Kytkimessä/katkaisimessa olevan ruuvin avulla voidaan halutta käyntinopeus säätää etukäteen. Jos kierrät ruuvia suuntaan PLUS, käyntinopeus kohoaa; jos kierrät ruuvia suuntaan MINUS, käyntinopeus heikkenee. Sopiva iskuluku riippuu aina työstettävästä materiaalista ja työolosuhteista.

Lastuavien töiden sahausnopeutta koskevat yleiset säännöt ovat voimasse myös tässä tapauksessa.

Sahanterän valhto (kuva 1)

Pistosaha täytyy kytkeä pois päältä ja verkkopistoke täytyy irrottaa pistorasiasta aina ennen töitten aloitta-mista ja ennen sahanterän vaihtoa.

Hellitä oheisen kuusiokoloruuvi-avaimen avulla työntimessä olevis ruuvoja (kuva1). Työnnä sahanterä ohjausuraan, vivun ja kiinnityssangan vällin vasteeseen asti. Kiristä molemmat ruuvit oheisen kuusiokoloruuvi-avaimen avulla. Sahanterän hammastuksen täytyy osoittaa sahaussuuntaan päin. Sahanterän täytyy olla palkallaan työntimen ja ohjausrullan urassa.

Sahan liukulevyn säätäminen

(Vlistosahaus ja sahaaminen reunan läheltä, kuva 5) Vinosahausta ja vinoa poikkisahausta väten voidaan, sen jälkeen kun molempia alapuloella olevia ruuveja on hellitetty, sahan liukulevyä kääntää molemmin puolin jopa 45°. Kulmat on merkitty viivoilla 15°, 30° ja 45°. Sahan liukulevyn såätäminen merkittyjen kulma-asteiden vällin on myös mahdolista.

Jos haluat muuttaa sahauskulmaa, hellitä molempia ruuveja (kuva 4) niin paljon, että sahan liukulevyä

voidaan juuri vielä työntää. Säädä haluamasi kulma ja kirstä taas molemmat ruuvit.

Reunaan asti sahaamista varten sahan liukulevyä voidaan työntää taaksepäin. Hellitä molempia alapuolella olevia ruuveja (kuva 4) ja työnnä sahan liukulevyä taaksepäin. Kiristä taas molemmat ruuvit.

Pölyn imentä

Pistosaha on varustettu pölynimulitännällä. Mikä tahansa pölynimuri voidaan liittää pistosehan takapäässa olevaa imuaukkoon. Mikäli tarvitset sitä varten erikolsadapterln, käänny pölynlmurisi valmistajan puoleen.

TEKNISET TIEDOT

Nimellisjännite: 230 V - 50 Hz

Tehon kulutus: 520 W

Iskuluku: 500 - 3000 r/min.

Iskukorkeus: 16 mm

Sahaussyvyys puu: 65 mm

Sahaussyvyys muovi: 20 mm

Sahaussyvyys rauta: 8 mm

Viistosahaus: 45°:en asti (oikealle ja vasemmalle)

Äänen painetaso LPA: 86,2 dB (A)

Äänen tehotaso LWA: 99,2 dB (A)

Tärinä a _W 6,7 m/s ^2

Soujaeristetty II/回

Paino 2,1 kg

FIN

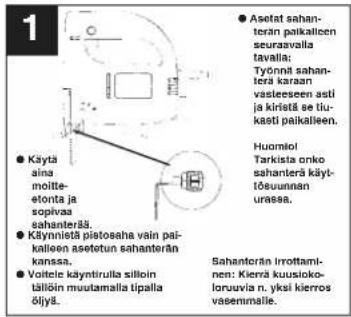

1 ● Käytä aina mollte- etonta ja sopivas sahanterää. ● Käynnistä pistoseha vain paikalleen asetotun sahanterän kanssa. ● Voitiele käytirulla silloin tällöin muutamalla tipalla öjilyä. ● Asetat sahan- terän paikalien seuraavalla tavalia; Työnnä sahan- terä karaan vasteeseen asti ja kiristä se tiu- kasti paikalleen. Huomio! Tarkista onko sahanterä käyt- löseunnan urassa. Sahanterä irrottami- nen: Kierär kuusioko- loruvia n. yksi kierros vasemmalle.

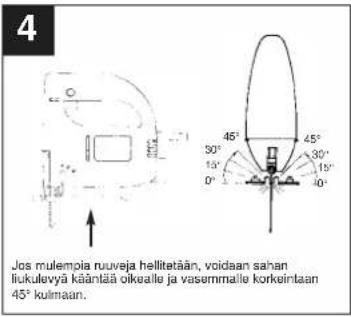

4 Jos mulempia nuuveja hellitetään, voidaan sahan liukulevyä käantää olkealle ja vasemmalle korkeintaan 45° kulimään.

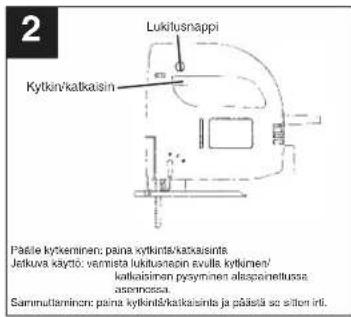

2 Lukifusnappi Kytkin/katkaisin Pääle kytkeminen: pääa kytkinta/kaxasinta Jelkuva käyto: varmieta luktusnapin svullis kytkimen/ katkaisinen pysymnen alapamettussa assemassa. Sammutaminon: pääa kytkinta/katkaisinta ja pääkää sa sitton inti.

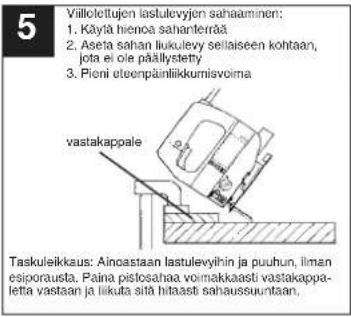

5 Villoteltujen lastulevyjon sahaaminen: 1. Käytä hienoa sahanteräät 2. Aseta sahan liukulevy sellaiseen kohtaan, jota ei ole päällystety 3. Pioni oteenpänlikkumisvoima vastakappale Taskuleikkaus: Ainoastaan lastulevyihin ja puuhun, ilman esiporausta. Paina pislosahaa voimakkaasti vastakappa- letta vastaan ja liikuta sitä hitaasti sahaussuuntaan,
