KG633E.9 - Högtryckstvätt KRESS - Gratis bruksanvisning och manual

Produkttyp	Trådlös högtryckstvätt
Märke	Kress
Modell	KG633E.9
Märkspänning	18 V (20 V max)
Maximalt tryck	25 bar
Nominellt tryck	22 bar / 15 bar
Maximalt vattenflöde	210 L/h
Max. vattentryck in	6 bar
Max. sug höjd	1,5 m
Max. vattentemperatur	40 °C
Vikt (bart verktyg)	1,8 kg
Strömförsörjning	Litiumjonbatteri 20 V max
Rekommenderat batteri	KAB02 2,0 Ah
Rekommenderad laddare	KAC02 2,0 A
Ljudtrycksnivå	75,1 dB(A)
Ljudeffektsnivå	86,1 dB(A)
Vibrationsvärde	0,841 m/s² (K=1,5 m/s²)
Medföljande tillbehör	Sprutlans, munstycke med flera strålar, slang, flottör, tvålflaska (enligt modell)
Användning	Rengöring och vattning
Underhåll	Rengör slangfiltret, skölj med rent vatten, förvara torrt
Miljöskydd	Kasta inte med hushållsavfall, återvinn på specialiserade anläggningar

Vanliga frågor - KG633E.9 KRESS

Varför suger inte min maskin tillräckligt med vatten?

Kontrollera att sughöjden inte överstiger 1,5 m. Rengör slangfiltret (se Fig. N1, N2). Se till att slangadaptern är ordentligt åtdragen och att trädgårdsslangen är korrekt ansluten.

Vad gör jag om trycket är otillräckligt?

Kontrollera att slangfiltret inte är igensatt och rengör det vid behov. Se till att slangadaptern är ordentligt åtdragen. Om pumpen eller slangen är frusna, vänta på upptining.

Hur rengör jag slangfiltret?

Ta bort slangfiltret, dra ur silkoppen och skölj delarna med rent vatten innan du sätter tillbaka dem (se Fig. N1, N2). För filtersilen i adaptern, ta bort den och skölj den med rent vatten (Fig. P1, P2).

Munstycket för flera strålar läcker, vad gör jag?

Kontrollera att munstyckets symbol är i linje med verktygets markering. Om fäststiftet är löst, dra åt det med en insexnyckel.

Varför startar inte maskinen?

Batteriet kan vara defekt, urladdat eller felaktigt installerat. Försök att ladda eller byta batteri. Kontrollera också att batteriet är ordentligt isatt.

Hur använder jag tvålflaskan?

Fäst tvålflaskan (säljs separat) på huvudinjektorn. Håll maskinen ansluten till vattenkällan under användning. Flaskan ger ett skumrengöringsmedel för djuprengöring.

Kan jag använda havsvatten?

Ja, men efter användning, skölj produkten med färskvatten för att förlänga dess livslängd. Undvik att använda smutsigt, rostigt, lerigt eller frätande vatten.

Hur förvarar jag maskinen efter användning?

Töm allt vatten ur maskinen och slangen. Rengör höljet med en mjuk borste och torr trasa. Förvara på en torr, säker och frostfri plats, utom räckhåll för barn.

Maskinen stannar automatiskt, varför?

Det kan bero på ett urladdat batteri eller ett blockerat munstycke som utlöser skyddet. Ladda batteriet eller ta bort munstycket och kontrollera om maskinen fungerar normalt.

Vilka batterier kan jag använda med denna tvätt?

Använd endast de batterier som rekommenderas av Kress, till exempel batteriet KAB02 2,0 Ah från 20 V-serien. Använd ingen annan laddare än den specificerade KAC02.

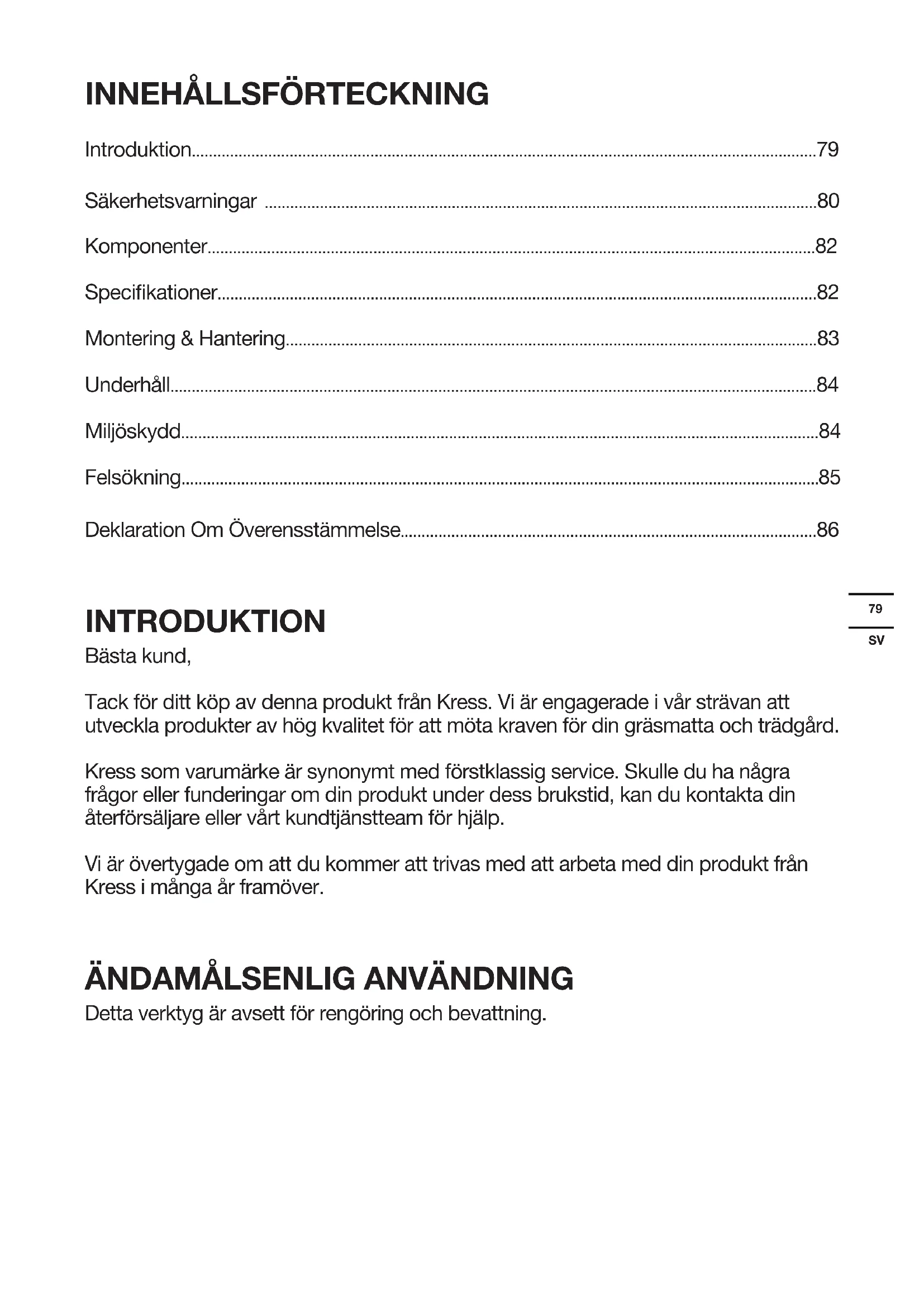

BRUKSANVISNING KG633E.9 KRESS

Säkerhetsvarningar 80

Komponenter....82

Specifikationer....82

Montering & Hantering....83

Underhåll....84

Miljöskydd....84

Felsökning....85

Deklaration Om Överensstämmelse....86

INTRODUKTION

Bästa kund,

Tack för ditt köp av denna produkt från Kress. Vi är engagerade i vår strävan att utveckla produkter av hög kvalitet för att möta kraven för din gräsmatta och trädgård.

Kress som varumärke är synonymt med förstklassig service. Skulle du ha några frågor eller funderingar om din produkt under dess brukstid, kan du kontakta din återförsäljare eller vårt kundtjänstteam för hjälp.

Vi är övertygade om att du kommer att trivas med att arbeta med din produkt från Kress i många år framöver.

ÄNDAMÅLSEN LIG ANVÄNDNING

Detta verktyg är avsett för rengöring och bevattning.

BRUKSANVISNING I ORIGINAL PRODUKTSÄKERHET GENERELLA SÄKERHETSVARNINGAR

WARNING! Läs alla

instruktioner. Följs inte alla nedanstående instruktioner kan det leda till elektriska stötar, brand och/eller allvarliga skador.

Spara alla varningar och instruktioner för framtida bruk.

• Denna maskin kan användas av personer med nedsatt fysisk, sensorisk mental förmåga eller brist på erfarenhet eller kunskap om de instrueras om hur man använder den på ett säkert sätt och alla faror förknippade med den samt använder den under uppsikt. Barn ska inte leka med apparaten.
• Apparaten bör endast användas med den strömförsörjningsenhet den har försetts med.

Kompletterande säkerhetsregler

1. Vätska får inte riktas mot apparater som innehåller elektriska komponenter.
2. Ta u teller koppla bort batteripacket varje gång du är klar med maskinen eller

när den ska underhållas.

1. Apparaten får inte lämnas oövervakad när den är ansluten till elnätet.
2. Apparaten skall inte användas om den tappats, om det finns synliga skador eller om den läcker.
3. Förvara apparaten utom räckhåll för barn när den är strömsatt.

BATTERISÄKERHET SÄKERHETSFÖRESKRIFTER FÖR BATTERIET

a) Ta inte isär batteriet, öppna inte heller batteriet eller sära på battericeller.
b) Kortslut inte batteriet. Förvara inte batteriet på ett slarvigt sätt i en låda där det kan kortslutas eller skadas av ledande material. När batteriet inte används, håll det borta från metallobjekt, såsom pappersgem, pengar, nycklar, naglar, skruvar eller andra små metallobjekt som kan leda ström från en terminal till en annan. Om batteriterminalerna kortsluter varandra kan de förorsaka brandrisk.
c) Exponera inte batteriet för eld eller värme. Undvik förvaring i direkt solljus.

d)Utsätt inte batteriet för mekanisk chock.
e) Om batteriet läcker, låt inte vätskan komma i kontakt med hud eller ögon. Om så ändå skulle hända, skölj med mycket vatten och sök läkarhjälp.

f) Håll batteriet rent och torrt.

g)Torka av batteriet om det blir smutsigt med en torr, ren trasa.

h) Batteriet måste laddas före användning. Använd den här bruksanvisningen för att ladda batteriet korrekt.

i) Låt inte batteriet stå på laddning när det inte används.

j) Efter lång tids användning kan det bli nödvändigt att ladda och ladda ur batterieet många gånger för att nå maximal prestanda.

k) Ladda endast med laddare av varumärket Kress. Använd ingen annan laddare än den som specifikt ska användas med det här batteriet.

I) Använd inte ett batteri som inte är avsett för användning med det här verktyget.

m)Håll batteriet borta från barn.

n) Behåll den ursprungliga bruksanvisningen för framtida användning.

oPlocka ur batteriet från verktyget då det inte används.

p)Kassera batteriet på rätt sätt.

q) Blanda inte celler från olika tillverkning, kapacitet, storlek eller typ inom en enhet.

r) Håll batteriet borta från mikrovågor och högt tryck.

SYMBOLER

	Varning
	Läs bruksanvisningen
	Batterierna kan komma in i vattnets kretslopp om de inte kasseras korrekt och detta kan vara skadligt för EKO-systemet. Kasta inte batterier i de vanliga osorterade hushållssoporna.
	Får ej uppeldas.
	Avlägsna batteriet från hylsan innan justeringar, service eller underhåll utförs.
	Lås
	Lås upp
	Uttjänade elektriska maskiner får inte kasseras som hushållsavfall. Använd återvinningsfaciliteter om det finns tillgängligt. Kontrollera med din återförsäljare eller vilka lokala föreskrifter som föreligger.
	Li-lon-batteri Denna product har märkts med en symbol för sopsortering för alla batterisatser. De kommer då att återvinnas och plockas isär för att minska påverkan på miljön. Batterisatser kan vara skadliga för miljön och för människors hälsa då de innehåller farliga substanser.

KOMPONENTER

1.	LÅSNINGSKNAPP FÖR STRÖMBRYTAREN
2. BATTERIPAKET *
3. STRÖMBRYTARE
4. SLANGADAPTER
5. ELMUNSTYCKE
6. TRYCKTVÄTTSMUNSTYCKE
7. MUNSTYCKESADAPTER
8. MULTISPRAYMUNSTYCKE
9. FIXERINGSSPIK
10. SLANGKONTAKT
11. SLANGFILTER
12. SLANGCLIP
13. SLANG
14. FLOTTÖR
15. SÅPFLASKA *
16. BORSTE *
17. FILTERSIL (SE FIG. P2)
18. TURBOMUNSTYCKE *
19. KAPSYLANSLUTARE *
20. FÖRLÄNGNINGSRÖR *
21.	VRIDBAR SNABBKOPPLINGSADAPTER *
22. SNABBKOPPLINGSADAPTER *
23. KORT RÖR *

* Alla tillbehör beskrivna eller avbildade nedan medföljer inte standardprodukten.

TEKNISKA DATA

Typ KG633E KG633E.X (6- beteckning av maskiner, representant för batteridriven tvättmaskin)

	KG633E KG633E.X**
Spänning 20 V Max***	---
Tryck 25 bar
Nominellt tryck 22 bar/15 bar
Max flödeshastighet 210 L/h
Max. ingångstryck för vatten	6 bar
Sughöjd Max 1.5m
Vattentemperatur Max 40°C
Maskinens vikt (Naken verktyg)	1.8kg

** X = 1-999, A-Z, M1-M9 är endast för olika kunder, det finns inga säkerhetsrelaterade förändringar mellan dessa modeller.
*** Spänning uppmätt utan belastning. Initial batterispänning är max. 20 V. Nominell spänning är 18 V.

FÖRESLAGNA BATTERIER OCH LADDARE

Kategori Typ	Kapacitet
20V Batteripaket	KAB02	2.0Ah
20V Laddning	KAC02	2.0A

Vi rekommenderar att du köper tillbehör från butiken där verktygen säljs. Se tillbehörspaketet för mer information. Butikspersonal kan hjälpa dig och ge dig råd.

BULLERINFORMATION

Uppmätt ljudtryck	L_pA : 75.1 dB(A)
Uppmätt ljudstyrka	L_wA :86.1dB(A)
K_pA	3.0dB(A)
Använd hörselskydd

VIBRATIONSINFORMATION

Typisk uppmätt vibrering

a_h = 0.841 m/s^2 K = 1.5 m/s^2

Det deklarerade totala vibrationsvärdet kan användas för att jämföra ett verktyg med ett annat och det kan också användas för preliminär bedömning av exponering.

WARNING: Vibrationsemissionsvärdet vid användning av maskinverktyg kan skilja sig åt från det deklarerade värdet beroende på hur verktyget används och beroende på följande exempel och andra variationer av hur verktyget används:

Hur verktyget används och materialet som verktyget används med.

Verktyget är i bra skick och bra underhållet.

Användning av korrekt tillbehör till verktyget och säkerställandet att det är vasst och i bra skick.

Beroende på hur tajt åtdraget handtaget är och om några antivibrationstillbehör används.

Verktyget används som avsett enligt konstruktionen och de här instruktionerna.

Detta verktyg kan orsaka hand- arm- vibrationssyndrom om det används på felaktigt sätt.

WARNING: För att det ska bli korrekt bör en beräkning av exponeringsnivån under verkliga förhållanden vid användning också tas med för alla delar av hanteringscykeln såsom tiden när verktyget är avstängt och när det körs på tomgång utan att utföra något arbete. Detta kan betydligt minska exponeringsnivån över den totala arbetsperioden.

Hjälp för att minimera risken för vibrationsexponering. Använd ALLTID skarpa mejslar, borrar och blad.

Underhåll verktyget i enlighet med dessa instruktioner och håll det välsmort (där det är nödvändigt).

Om verktyget ska användas regelbundet, investera i antivibrationstillbehör.

Planera ditt arbetsschema för att sprida ut användning av kraftigt vibrerande verktyg över flera dagar.

MONTERING & HANTERING

OBS: Innan du använder verktyget, läs noga igenom bruksanvisningen.

INNAN ENHETEN TAS I BRUK

Sätta i batteripaket (Se Fig.A1)

Ta bort batteripaket (Se Fig.A2)

Mer detaljer finns i laddarens handbok

MONTERING

Driftläge 1 (Se Fig.B1)

Fäst tryck rengöring munstycket i kraft munstycket OBS! Kraftmunstycket har tre arbetslägen: endast lans för tryckrengöring, endast kort lans och kort lans används tillsammans med förlängningslans.

Driftläge 2 (Se Fig.B2)

Fäst det korta röret i elmunstyckeet

Driftläge 3 (Se Fig.B3, B4)

Fäst förlängningsröret i elmunstyckeet. Fästa det korta röret i förlängningsröret

Fästa multi spraymunstycket (Se Fig.C)

OBS:när du fäster munstycket vrider du det till vänster och höger för att se till att det ligger rätt och dra försiktigt i det för att se till att det sitter säkert.

Fäst slangen i munstycket (Se Fig.D1, D2, D3)

OBS: Efter att slangen har fasts kontrollerar du anslutningen genom att försiktigt dra i slangen. Den ska inte kunna dras av.

DRIFT

WARNING: Det medföljande batteriet är inte vattentätt. För att undvika batterifel bör du skydda batteriet från att utsättas för vatten under användning. Förvara verktyg och batteri på en torr plats efter användning.

Starta(Se Fig.E1,E2,E3)

NOTERA: Vid första användning eller efter lång förvaring rekommenderas att fästa kranen eller spruta in vatten i slangadaptern med maskinen påslagen för att tömma ut luften. Börja inte att arbeta innan vattnet fylls på i slangen och sprutar ut.

Välja sprayläge (Se Fig.F)

OBS: Välj ett lämpligt sprayläge efter arbetet du utför. Spraylägena 0°, 15°, 25° och 40° är lämpliga för rengöring och sprayläget med symbolen med symbolen är lämpligt för bevattning.

WARNING: Ändra inte sprayläget medan verktyget är på.

Rengöring(Se Fig.G,H)

WARNING: Anslut inte maskinen till vattentäkter som är smutsiga, rostiga, leriga eller frätande. (Inklusive fönsterrengöringsvätskor, vegetabiliska livsmedel eller gödningsmedel etc.)

OBS: Om havsvatten används måste produkten sköljas och köras med färskvatten för att förlänga maskinens livslängd.

Bevatning(Se Fig.I)

MONTERA TILLBEHÖR

Ett antal tillbehör ingår i produkten och krävs för olika typer av användning. Rengör inte utan ett rör eller annat tillbehör monterat.

1. Såpflaska (KA2563, säljs separat)

Såpflaskan innehåller rengöringsmedel för djupgående rengöring. Den används med elmunstyckeet.(See Fig. J1, J2)

OBS: När du använder en tvålflaska ska du ansluta maskinen till vatten.

2. Borste (KA2510, säljs separat)

Borsten är avsedd för att rengöra bilar, båtar, motorcyklar etc. Den används tillsammans med elmunstycket (See Fig. K1, K2)

3. Turbomunstycke (KA2527, säljs separat)

Turbomunstycket levererar vatten roterande i 360°, vilket rengör ett större område än 0° vattenmönster under samma tidsperiod. Rekommenderad användning med hög tryckinställning (See Fig. L)

4. Kapsylanslutare (KA2588, säljs separat)

Kapsylanslutare är ett tillbehör som gör att verktyget kommer i direktkontakt med de flesta 2 liters flaskor med cirka 1" öppningar (OBS: Kanske inte passar alla läsk- och vattenflaskor) (See Fig.M1, M2, M3)

WARNING: Installera inte kapsylanslutaren förrän den är redo att användas. Tillbehörets ventiler kommer att läcka vätska, om flaskan blir installerad, med medans maskinen ligger på en yta.

5. Vridbar snabbkopplingsadapter (KA2529, säljs separat)

Den vridbara snabbkopplingsadapter gör att tillbehör kan vridas 180° i alla riktningar. Passar perfekt för att tvätta svåråtkomliga utrymmen. Passar HYDROSHOT™ supertvätt och multispray munstycke (See Fig. O1, O2)

UNDERHÅLL

Avlägsna batteripaketet från verktyget innan du utför någon typ av justering, service eller underhåll.

Kontrollera alltid produkten för skadade eller slitna delar innan den används. Använd inte produkten om någon del är skadad eller utsliten. Kontakta din leverantör eller tillverkaren för reservdelar.

Underhålla slangfiltret

Ta ut slangfiltret från slangen och ta ut silen. Skölj delarna med rent vatten innan du sätter tillbaka dem. (Se Fig. N1, N2)

Underhåll av filterskärm

Ta av slangadaptern för att få filtret. (Se Fig.P1, P2) Innan återmontering, tvätta med vatten.

OBS: Dra åt sladdadaptern när du sätter på den igen. Annars kanske du inte kan extrahera vatten för normal drift.

WARNING: Alla andra tjänster ska utföras av en auktoriserad servicerepresentant.

REMGÄROMG/FÖRVARING

Innan förvaring måste allt vatten i maskinen och slangen tömmas helt.

Maskinens plasthölje med en mjuk borste och en ren duk. Använd inte vatten, lösningsmedel eller polermedel. Förvara alltid på en säker, torr plats och utom räckhåll för barn. Placera inga andra föremål ovanpå maskinen.

Förvara maskinen och tillbehören i ett frostfritt utrymme.

MILJÖSKYDD

Elektriska avfallsprodukter får inte kasseras med hushållsavfallet. Återvinn på återvinningscentraler. Kontakta dina lokala

myndigheter eller återförsäljaren för återvinningsråd.

Problem Möjliga orsaker Korrigerande åtgärd

	Elmunstycket är för högt från vattenkällans yta.	Sänk maskinen under 5ft/1.5m.
	Slangfiltret är blockerat. Slangfiltret är blockerat.
		Ta ut slangfiltret och spola delarna med rent vatten. (Se Fig. N1, N2)
Maskinen går igång men den drar inget vatten eller tillräckligt tryck saknas.	Användarens trädgårdsslang är inte rätt ansluten till maskinen.	Kontrollera och sätt tillbaka trädgårdsslangen så att den sitter tätt.
	Slangadaptern lossnar.	Dra åt slangadaptern med en skiftnyckel.
	Filtersilen saknas. (Se Fig. P1, P2)	Kontakta Kress serviceverkstad för att få en filtersil.
	Pump, slang eller andra delar är frusna på grund av utomhustemperatur.	Vänta på att pumpen, slangen eller andra delar ska tina.
	Slangböjar. Räta ut slangen.
	Munstyckemönstret sprayar inte korrekt.	Säkerställ att munstyckemönstersymbolen är i linje med verktygets indikeringsmärke.
Multispraymunstycket läcker.	Multispraymunstyckets fixeringsspik lossnar.	Dra åt med en insexnyckel.
Utloppstryck ökar plötsligt.	Multispraymunstycket är blockerat.	Ersätt med ett nytt multispraymunstycke.
Maskinen dränerar vatten efter att ha stannat.	Vatten finns kvar i rör och pump efter att de stoppat.	Dränera allt vatten fullständigt före lagring.
Tvåltillbehör kan inte spraya ut något rengöringsmedel.	Blockering i tvålflaskan.	Rengör den med färskvatten.
	Batteripaketet är inte väl fastsatt.	Återinstallera batteripaketet.
Maskinen startar inte.	Batteripaketet är tomt.	Ersätt med ett nytt batteripaket eller ladda batteripaketet.
	Batteriet är trasigt.	Byt ut batteriet.
	Ytterligare luft kunde sugas in i maskinen.	Kontrollera anslutningen mellan slangadaptern och slangen.
Maskintryck är oregelbundet.	Den är på lågtrycksinställning.	Ingen åtgård behövs.
	Batteripaketet är tomt.	Ersätt med ett nytt batteripaket eller ladda batteripaketet.
Maskinen stoppar automatiskt.	Multispraymunstycket är blockerat.	Avlägsna multispraymunstycket och slå på maskinen. Om maskinen fungerar normalt, ersätt med ett nytt multispraymunstycke.
	Spänningsskydd är aktiverat.

DEKLARATION OM ÖVERENSSTÄMMELSE

Vi,

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

förklarar att denna produkt,

Beskrivning Batteridriven tvättmaskin

Typ KG633E KG633E.X (6 - beteckning av maskiner, representant för batteridriven tvättmaskin)

Funktion Rengöring och bevattning

uppfyller följande direktiv,

2006/42/EC

2014/30/EU

2011/65/EU&(EU)2015/863

2000/14/EC ändrad av 2005/88/EC

2000/14/EC ändrad av 2005/88/EC:

- Konformitetsutvärderingsprocedur enligt Bilaga V

- Uppmätt bullernivå 86.1 dB

- Deklarerad garanterad bullernivå 91.1 dB

Standarder överensstämmer med

Personen som godkänts att sammanställa den tekniska filen,

Namn: Marcel Filz

Adress: Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

A##

2021/12/13

Allen Ding

Vice chefsingenjör, tester och certifiering

Positec Technology (China) Co., Ltd.
