Producttype	Draadloze hogedrukreiniger
Merk	Kress
Model	KG633E.9
Nominale spanning	18 V (20 V max)
Maximale druk	25 bar
Nominale druk	22 bar / 15 bar
Maximaal waterdebiet	210 L/u
Maximale waterinlaatdruk	6 bar
Maximale aanzuighoogte	1,5 m
Maximale watertemperatuur	40 °C
Gewicht (zonder accessoires)	1,8 kg
Voeding	Lithium-ion accu 20 V max
Aanbevolen accu	KAB02 2,0 Ah
Aanbevolen lader	KAC02 2,0 A
Geluidsdrukniveau	75,1 dB(A)
Geluidsvermogenniveau	86,1 dB(A)
Trillingswaarde	0,841 m/s² (K=1,5 m/s²)
Meegeleverde accessoires	Spuitlans, multistraal mondstuk, slang, vlotter, zeepfles (afhankelijk van model)
Gebruik	Reiniging en besproeiing
Onderhoud	Reinig het slangfilter, spoel met schoon water, droog opslaan
Milieubescherming	Niet bij het huisvuil gooien, recycleren bij gespecialiseerde centra

Veelgestelde vragen - KG633E.9 KRESS

Waarom zuigt mijn machine niet genoeg water aan?

Controleer of de aanzuighoogte niet meer dan 1,5 m is. Reinig het slangfilter (zie Fig. N1, N2). Zorg ervoor dat de slangadapter goed is aangedraaid en dat de tuinslang correct is aangesloten.

Wat te doen als de druk onvoldoende is?

Controleer of het slangfilter niet verstopt is en reinig het indien nodig. Zorg ervoor dat de slangadapter goed is aangedraaid. Als de pomp of de slang bevroren zijn, wacht dan tot het ontdooit.

Hoe het slangfilter reinigen?

Verwijder het slangfilter, haal de zeef eruit en spoel de onderdelen met schoon water voordat u ze weer monteert (zie Fig. N1, N2). Voor het filterzeefje in de adapter, verwijder het en spoel het met schoon water (Fig. P1, P2).

Het multistraal mondstuk lekt, wat te doen?

Controleer of het symbool van het mondstukmodel is uitgelijnd met de markering op het gereedschap. Als de bevestigingspen los zit, draai hem dan vast met een inbussleutel.

Waarom start de machine niet?

De accu kan defect, leeg of verkeerd geplaatst zijn. Probeer de accu op te laden of te vervangen. Controleer ook of de accu goed is vastgeklikt.

Hoe de zeepfles gebruiken?

Bevestig de zeepfles (apart verkrijgbaar) op de hoofdinjector. Houd de machine tijdens gebruik aangesloten op de waterbron. De fles levert een schuimend reinigingsmiddel voor een grondige reiniging.

Kan ik zeewater gebruiken?

Ja, maar spoel het product na gebruik met zoet water om de levensduur te verlengen. Vermijd het gebruik van vuil, roestig, modderig of corrosief water.

Hoe de machine na gebruik opbergen?

Laat al het water uit de machine en de slang lopen. Reinig de behuizing met een zachte borstel en een droge doek. Bewaar op een droge, veilige en vorstvrije plaats, buiten bereik van kinderen.

De machine stopt automatisch, waarom?

Dit kan komen door een lege accu of een verstopt mondstuk dat de beveiliging activeert. Laad de accu op of verwijder het mondstuk en controleer of de machine normaal werkt.

Welke accu's kan ik met deze reiniger gebruiken?

Gebruik alleen de door Kress aanbevolen accu's, bijvoorbeeld de KAB02 2,0 Ah accu uit de 20 V-serie. Gebruik geen andere lader dan de gespecificeerde KAC02.

GEBRUIKSAANWIJZING KG633E.9 KRESS

Veiligheidswaarschuwingen....54

Onderdelenlijst....56

Specifications....56

Assemblage En Bediening....57

Onderhoud....58

Onderhoud Van Mes....59

Problemen oplossen....60

Conformiteitverklaring....61

INLEIDING

Beste klant,

Dank u voor het kopen van dit Kress-product. Wij zijn toegewijd aan het ontwikkelen van producten van hoge kwaliteit om aan uw vereisten voor gazon & tuin te voldoen.

Het merk Kress staat synoniem voor service van topkwaliteit. Als u tijdens de levensduur van uw product vragen of zorgen hebt over uw product, neem dan contact op met uw plaats van aankoop of met onze Klantenservice voor ondersteuning.

Wij zijn ervan overtuigd dat u nog jarenlang plezier zult beleven aan het werken met uw Kress-product.

GEBRUIK VOLGENS BESTEMMING

Dit gereedschap is bestemd voor reinigen en spoelen.

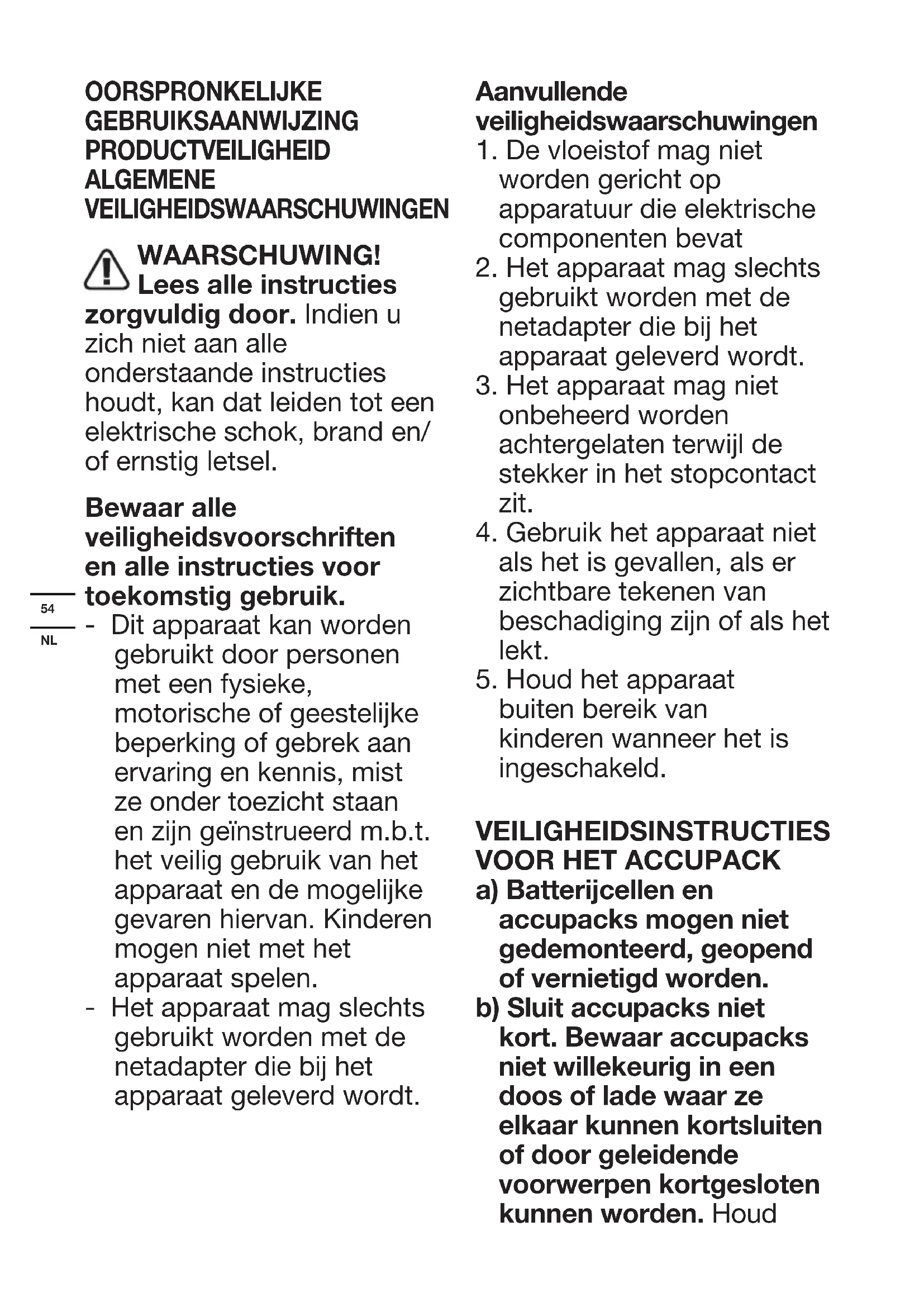

OORSPRONKELIJKE GEBRUIKSAANWIJZING PRODUCTVEILIGHEID ALGEMENE VEILIGHEIDSWAARSCHUWINGEN

WAARSCHUWING!

Lees alle instructies

zorgvuldig door. Indien u zich niet aan alle onderstaande instructies houdt, kan dat leiden tot een elektrische schok, brand en/ of ernstig letsel.

Bewaar alle veiligheidsvoorschriften en alle instructies voor toekomstig gebruik.

- Dit apparaat kan worden gebruikt door personen met een fysieke, motorische of geestelijke beperking of gebrek aan ervaring en kennis, mist ze onder toezicht staan en zijn geïinstrueerd m.b.t. het veilig gebruik van het apparaat en de mogelijke gevaren hiervan. Kinderen mogen niet met het apparaat spelen.

- Het apparaat mag slechts gebruikt worden met de netadapter die bij het apparaat geleverd wordt.

Aanvullende veiligheidswaarschuwingen

1. De vloeistof mag niet worden gericht op apparatuur die elektrische componenten bevat
2. Het apparaat mag slechts gebruikt worden met de netadapter die bij het apparaat geleverd wordt.
3. Het apparaat mag niet onbeheerd worden achtergelaten terwijl de stekker in het stopcontact zit.
4. Gebruik het apparaat niet als het is gevallen, als er zichtbare tekenen van beschadiging zijn of als het lekt.
5. Houd het apparaat buiten bereik van kinderen wanneer het is ingeschakeld.

VEILIGHEIDSINSTRUCTIES VOOR HET ACCUPACK

a) Batterijcellen en occupacks mogen niet gedemonteerd, geopend of vernietigd worden.

b) Sluit accupacks niet kort. Bewaar accupacks niet willekeurig in een doos of lade waar ze elkaar kunnen kortsluiten of door geleidende voorwerpen kortgesloten kunnen worden. Houd

het accupack op een afstand van andere metalen voorwerpen als paperclips, muntstukken, sleutels, nagels, schroeven en andere kleine metalen voorwerpen die de contacten van de accupack kunnen verbinden. Kortgesloten contacten van accupacks kunnen brandwonden of brand veroorzaken.

c) Stel accupacks niet bloot aan warmte of vuur. Vermijd opslag in direct zonlicht.

d) Stel accupacks niet bloot aan mechanische schokken.

e) Als een accu lekt dient men voorzichtig te zijn dat de vloeistof niet in contact komt met de huid of de ogen. Als dat toch gebeurt spoelt men de huid onder stromend water en raadpleegt men een arts.

f) Houd batterijcellen en accupacks schoon en droog.

g) Veeg de aansluitingen van het accupack schoon met een droge doek als ze vuil zijn geworden.

h) Accupacks moeten voor gebruik worden opgeladen. Lees de gebruiksaanwijzing voor de juiste laadinstructies.

i) Laat accupacks niet langdurig opladen als ze niet worden gebruikt.

j) Na een lange opslagperiode kan het nodig zijn het accupack enkele keren op te laden en te ontladen voor een optimale prestatie.

k) Laad alleen op met een lader met de technische gegevens van Kress. Gebruik geen andere lader dan de lader die specifiek voor dat doel met de apparatuur is meegeleverd.

I) Gebruikt geen accupack dat niet bedoeld is voor gebruik met deze apparatuur.

m) Houd accupacks buiten het bereik van kinderen.

n) Bewaar de oorspronkelijke instructies van het product voor latere gebruik.

o) Verwijder het batterijpakket uit de apparatuur als het niet in gebruik is.

p) Volg de juiste procedure voor afvalverwijdering na afdanken van dit apparaat.

q)Gebruik geen cellen van verschillende fabrikanten, capaciteit, afmetingen of typen binnen een apparaat.

r) Houd de accu uit de buurt van microgolven en hoge druk.

SYMBOLEN

	Waarschuwing
	Lees de gebruiksaanwijzing
	Accu's kunnen in de waterkringloop terechtkomen als ze op onjuiste wijze worden weggegooid, wat gevaarlijk kan zijn voor het ecosysteem. Gooi afgedankte accu's niet weg bij het ongesorteerde huishoudelijke afval.
	Niet verbranden
	Verwijder de batterij uit de houder voor alle instel-, service- of onderhoudswerkzaamheden.
	Vergrendelen
	Ontgrendelen
	Afgedankte elektrische producten mogen niet bij het normale huisafval terechtkomen. Breng deze producten waar mogelijk naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatie en advies over het recyclen van elektrische apparatuur.
Li-Ion	Li-Ion-accu Dit product is uitgerust met een symbool dat ‘gescheiden inzameling’ aanduidt voor alle accu’s. Ze worden dan gerecycled of gedemonteerd om de impact op het milieu te verminderen. Accu’s kunnen gevaarlijk zijn voor het milieu en de menselijke gezondheid, omdat ze gevaarlijke stoffen bevatten.

ONDERDELENLIJST

1. BLOKKEERKNOP

2. ACCUPACK *

3. AAN-/UIT-SCHAKELHENDEL

4. SLANGADAPTER

5. HOGEDRUKREINIGER

6. DRUKREINIGINGSLANS

7. MONDSTUKADAPTER

8. MEERVOUDIG SPUITMONDSTUK

9. BEVESTIGING

10. SLANGAANSLUITING

11. SLANGFILTER

12. SLANGKLEM

13. SLANG

14. VLOTTER

15. ZEEPFLÉS *

16. BORSTEL *

17. FILTERSCHERM (ZIE AFB. P2)

18. TURBO-STRAALBUIS *

19. FLESSENKOPPELSTUK *

20. LANSVERLENGSTUK *

21. DRAAIBARE SNELKOPPELADAPTER *

22. DRAAIBARE SNELKOPPELADAPTER *

23. KORTE LANS *

* Sommige afgebeelde of beschreven toebehoren worden niet meegeleverd.

TECHNISCHE GEGEVENS
Type KG633E KG633E.X (6 - aanduiding van de installatie, een type door een accu aangedreven reiniger)

	KG633E KG633E.X**
Spanning 20 V Max**	--- *
Druk 25 bar
Nominale druk 22 bar/15 bar
Max waterdebiet 210 L/h
Max. toevoerwaterdruk	6 bar
Aanzuighoogte Max 1.5m
Watertemperatuur Max	40°C
Gewicht machine (Kaal gereedschap)	1.8kg

** X = 1-999, A-Z, M1-M9 zijn alleen voor verschillende klanten, er zijn geen veiligheidsgerelateerde wijzigingen tussen deze modellen.
*** Spanning gemeten zonder belasting. Beginspanning batterij bereikt maximum 20 volt. Nominale spanning is 18 volt.

AANBEVOLEN BATTERIJEN EN LADERS

Categorie Typ Hoedanigheid
20V Accu	KAB02	2.0Ah
20V Laber	KAC02	2.0A

We raden u aan om accessoires te kopen in de winkel waar het gereedschap wordt verkocht. Zie het accessoirepakket voor meer informatie. Winkelpersoneel kan u helpen en adviseren.

GELUIDSPRODUCTIE

A-gewogen geluidsdruk L	_pA : 75.1 dB(A)
A-gewogen geluidsvermogen L	_wA :86.1dB(A)
K_pA	3.0dB(A)
Draag oorbescherming

TRILLINGSGEGEVENS

Gewogen trillingswaarde

a_h = 0.841 m/s^2 K= 1.5 m/s^2

De aangegeven totale trillingswaarde kan worden gebruikt om het ene gereedschap te vergelijken met het andere, en kan ook worden gebruikt in een voorlopige beoordeling van de blootstelling.

WAARSCHUWING: De trillings emissie waarde tijdens het feitelijke gebruik van dit elektrisch gereedschap kan afwijken van de opgegeven waarde, afhankelijk van de wijze waarop het gereedschap wordt gebruikt, zoals in de volgende voorbeelden: Hoe het gereedschap wordt gebruikt en welk materiaal wordt gesneden of geboord.

Of het gereedschap in goede staat verkeerd en correct wordt onderhouden.

Gebruik van de juiste toebehoren voor het gereedschap en of deze scherp zijn en in goede staat verkeren.

De stevigheid van de grip op de handgrepen en het eventuele gebruik van antivibratie-accessoires. En of het gereedschap wordt gebruikt waarvoor het ontworpen is en in overeenstemming met deze instructies.

Dit gereedschap kan een trillingssyndroom in de handen en armen veroorzaken als het niet op de juiste wijze gehanteerd wordt.

nauwkeurigheid moet bij een schatting

van het blootstellingsniveau in de feitelijke gebruiksomstandigheden rekening worden gehouden met alle delen van de bedrijfscyclus, zoals het moment waarop het gereedschap wordt uitgeschakeld en terwijl het gereedschap in werking is zonder daadwerkelijk gebruikt te worden. Dit kan het blootstellingsniveau over de totale werkperiode aanzienlijk verminderen. Help de blootstelling aan trillingen te minimaliseren. Gebruik ALTIJD scherpe beitels, boren en messen. Onderhoud het gereedschap in overeenstemming met deze instructies en houd het goed gesmeerd (indien van toepassing). Schaf antivibratie- accessoires aan wanneer u het gereedschap geregeld gebruikt. Plan de werkzaamheden zodat de taken met veel trillingen over een aantal dagen verspreid worden.

ASSEMBLAGE EN BEDIENING

OPMERKING: lees het instructieboekje aandachtig voor gebruik van het gereedschap.

VOOR GEBRUIK

De accu installeren (Zie afb.A1)

De accu verwijderen (Zie afb.A2)

De toestand van de accu controleren(Zie afb.A3)

OPMERKING: Fig. A3 is alleen geschikt voor het accupack met indicatielampje voor de accu.

De toestand van de accu controleren(Zie afb.A4)

U vindt meer gedetailleerde informatie in de handleiding voor het laadapparaat

MONTAGE

Bedrijfsmodus 1 (Zie afb.B1)

Aansluiten van de drukreinigingslans op de drukaansluiting OPMERKING: De hogedrukreiniger heeft drie werkingsmodi: alleen drukreinigingslans, alleen korte lans en korte lans in combinatie met lansverlengstuk.

Bedrijfsmodus 2 (Zie afb.B2)

Bevestigen van de korte lans aan de hogedrukreiniger

Bedrijfsmodus 3 (Zie afb.B3, B4)

Bevestigen van het lansverlengstuk aan de hogedrukreiniger.

Bevestigen van de korte lans aan het lansverlengstuk.

Bevestigen van het meervoudig spuitmondstuk(Zie afb.C)

OPMERKING: Bij het bevestigen, het mondstuk linksom en rechtsom draaien om te controleren of het mondstuk goed vastzit en eraan trekken om te controleren of het veilig is vergrendeld.

Bevestigen van de slang aan de hogedrukreiniger (Zie afb.D1, D2, D3)

OPMERKING: Nadat de slang is bevestigd, de aansluiting controleren door het voorzichtig trekken aan de slang. De slang mag niet loskomen.

BEDIENING

WAARSCHUWING: De meegeleverde batterij is niet waterbestendig. Om een defecte batterij te vermijden, moet u de batterij tegen water beschermen. Sla het gereedschap en de batterij na gebruik op een droge plaats op.

Begin(Zie afb.E1,E2,E3)

OPMERKING: Bij ingebruikname of na een lange opslagperiode wordt het aanbevolen om de kraan te bevestigen of water in de slangtule te gieten met de machine ingeschakeld zodat alle lucht wordt afgevoerd. Start niet met werken totdat het water volledig door de slang is gegaan en uit de slang spuit.

Kiezen van het spuitmondpatroon (Zie afb.F)

OPMERKING: Spuitpatronen 0°, 15°, 25° en 40° zijn beschikbaar voor het reinigen en het spuitpatroon met het symbool is het meest geschikt voor het bewateren.

WAARSCHUWING: Wissel het spuitpatroon niet bij ingeschakeld apparaat.

Reiniging(Zie afb.G,H)

WAARSCHUWING: Sluit de machine niet aan op waterbronnen die vies, roestig, modderig of corrosief zijn (inbegrepen reinigingsmiddelen voor ruiten, plantenvoedsel en kunstmest etc.). OPMERKING: Wordt zeewater gebruikt, moet het product worden gereinigd en gebruikt met vers water, voor een langere levensduur van de machine.

Watering(Zie afb.l)

BEVESTIGEN VAN ACCESSOIRES

Bij dit product worden een aantal accessoires geleverd, die nodig zijn bij verschillende toepassingen. Probeer niet te reinigen zonder een lans of een bevestigd accessoire.

1. Zeepfles (KA2563, wordt los verkocht)

De zeepfles levert reinigingsmiddel voor diepreinigen van vuil. Deze wordt gebruikt in combinatie met de hogedrukreiniger.(Zie afb.J1, J2)

OPMERKING: Als u een zeepfles gebruikt, verbindt u de machine met water.

2. Borstsel (KA2510, wordt los verkocht)

De borstel is voor het reinigen van voertuigen, boten, motoren, etc. Deze wordt gebruikt in combinatie met de hogedrukreiniger. (Zie afb.K1, K2)

3. Turbo nozzle (KA2527, wordt los verkocht)

De turbo-straalpijp sproeit water over 360°, zodat een groter gebied gereinigd worden dan het waterpatroon over 0° in hetzelfde tijdsbestek. Aanbevolen om te gebruiken met hogedrukinstelling (Zie afb.L)

4. Bottle cap connector (KA2588, wordt los verkocht)

De flessenconnector maakt het mogelijk om het gereedschap direct aan te sluiten op de meeste tweeliterflessen met openingen van ca. 1". (OPMERKING: Past mogelijk niet op alle spuitwater- en waterflessen) (Zie afb.M1, M2, M3)

WAARSCHUWING: Monteer het flessenkoppelstuk niet vóórdat het gereed is om te worden gebruikt. De openingen in het accessoire lekken vloeistof als er een fles gemonteerd is en de machine op een oppervlak ligt.

5. Pivoting Quick Connect Adapter (KA2529, wordt los verkocht)

De draaibare snelkoppeladapter maakt het mogelijk spuitmonden van hogedrukreinigers volledig tot max. 180° in elke richting in te stellen Ideaal voor reinigen rondom moeilijk te bereiken zones. Geschikt voor de HYDROSHOT™-hogedrukreiniger en meervoudig spuitmondstuk. (Zie afb.O1, O2)

ONDERHOUD

Verwijder de batterij uit de houder voor alle instel-, service- of onderhoudswerkzaamheden.

Inspecteer het apparaat voor elk gebruik op beschadigde of versleten onderdelen.

Gebruik het niet met beschadigde of versleten onderdelen.

Neem contact op met uw leverancier of de fabrikant voor reserveonderdelen.

Slangfilteronderhoud

Verwijder het slangfilter van de slang en verwijder de

zeef. Reinig de onderdelen met schoon water voor het weer samenbouwen. (Zie afb. N1, N2)

Onderhoud filterschermen

Verwijder de slangadapter om het filter te verkrijgen. (Zie afb. P1, P2) Spoel het af met water voordat u het weer in elkaar zet.

OPMERKING: Draai de slangadapter vast wanneer u hem opnieuw aandraait. Anders kunt u mogelijk geen water extraheren voor normaal gebruik.

⚠ WAARSCHUWING: Alle andere services moeten worden uitgevoerd door een geautoriseerde servicevertegenwoordiger.

REINIGEN/OPSLAG

Voor het opbergen alle water aftappen uit het apparaat en de slang.Reinig de kunststof-spuitgietbehuizing van het apparaat met een zachte borstel en een schone doek.Gebruik geen water, reinigingsmiddelen of schuurmiddelen. Bewaar altijd op een veilige, droge plaats uit het bereik van kinderen. Plaats geen andere objecten op de machine.Het apparaat en de accessoires opslaan op een vorstvrije locatie.

BESCHERMING VAN HET MILIEU

Afgedankte elektrische producten kunt u niet met het normale huisafval weggooien. Breng deze producten, indien mogelijk, naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente naar informatie en advies over het recyclen van elektrische producten.

PROBLEMEN OPLOSSEN

Problemen Mogelijke oorzaken Oplossing
Machine schakelt in, maar trekt geen water of er is onvoldoende druk.	Mondstuk is te ver van waterbron.	Laat de machine onder 5ft/1,5m zakken.
	Filter geblokkeerd.	Verwijder het filter en spoel de onderdelen met schoon water. (Zie afb. N1, N2)
	De tuinslang van de gebruiker is niet goed aangesloten op de machine.	Controleer de tuinslang en bevestig deze opnieuw.
	Slangadapter zit los.Filterscherm ontbreekt. (Zie afb. P1, P2)	Maak de slangadapter goed vast.Neem contact op met Kress om het filterscherm te vervangen.
	De pomp, slang of andere onderdelen zijn bevroren.	Wacht totdat de pomp, slang of andere onderdelen zijn ontdooid.
	Knik in de slang. Verwijder de knikken.
Het mondstuk lekt.	Het patroon van het mondstuk sproeit niet correct.	Zorg dat het symbool van het mondstuk met de markering op het gereedschap wordt uitgelijnd.
	Bevestiging zit los. Aanspannen met moersleutel.
Druk wordt plotseling verhoogd.	Mondstuk geblokkeerd. Vervangen door nieuw mondstuk.
Na het stoppen, komt er water uit de machine.	Er zit nog water in de slang en de pomp nadat deze werd gestopt.	Voor het opslaan het water aftappen.
Uit het toebehoren voor zeep komt er geen detergent.	Blokkering in de zeepfles. Schoonmaken met water.
Machine start niet.	Accupack zit los. Accupack opnieuw plaatsen.
	Accupack leeg.	Vervangen door nieuw accupack of accupack opladen.
	Batterij defect. Vervang de batterij.
Druk van machine is niet consistent.	Lucht in de machine gezogen.	Verbinding tussen slangadapter en slang controleren.
	Staat op de instelling Lage druk. Geen actie vereist.
Machine stopt automatisch.	Accupack leeg.	Vervangen door nieuw accupack of accupack opladen.
	Mondstuk geblokkeerd.Stroombeveiliging geactiveerd.	Verwijder het mondstuk en schakel de machine in. As de machine normaal werkt, mondstuk vervangen.

CONFORMITEITVERKLARING

Wij,

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

Verklaren dat het product,

Beschrijving Door een accu aangedreven reiniger

Type KG633E KG633E.X (6 - aanduiding van het apparaat, een type door een accu aangedreven reiniger

Functie Reinigen en spoelen

Voldoet aan de volgende richtlijnen,

2006/42/EC

2014/30/EU

2011/65/EU&(EU)2015/863

2000/14/EC gewijzigd door 2005/88/EC

2000/14/EC gewijzigd door 2005/88/EC:

- Procedure beoordeling conformiteit volgens

Annex V

- Niveau gemeten geluidsvermogen 86.1dB

- Opgegeven, gegarandeerde niveau

geluidsvermogen 91.1dB

Normen voldoen aan,

De persoon die bevoegd is om het technische bestand te compileren,

Naam: Marcel Filz

Adres: Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

A#o

2021/12/13

Allen Ding

Plaatsvervangend Chief Ingenieur, Testen en

Certificering

Positec Technology (China) Co., Ltd.
