MANUALE UTENTE KG633E.9 KRESS

Questo elettroutensile è concepito per la pulizia è l’annafatura.36

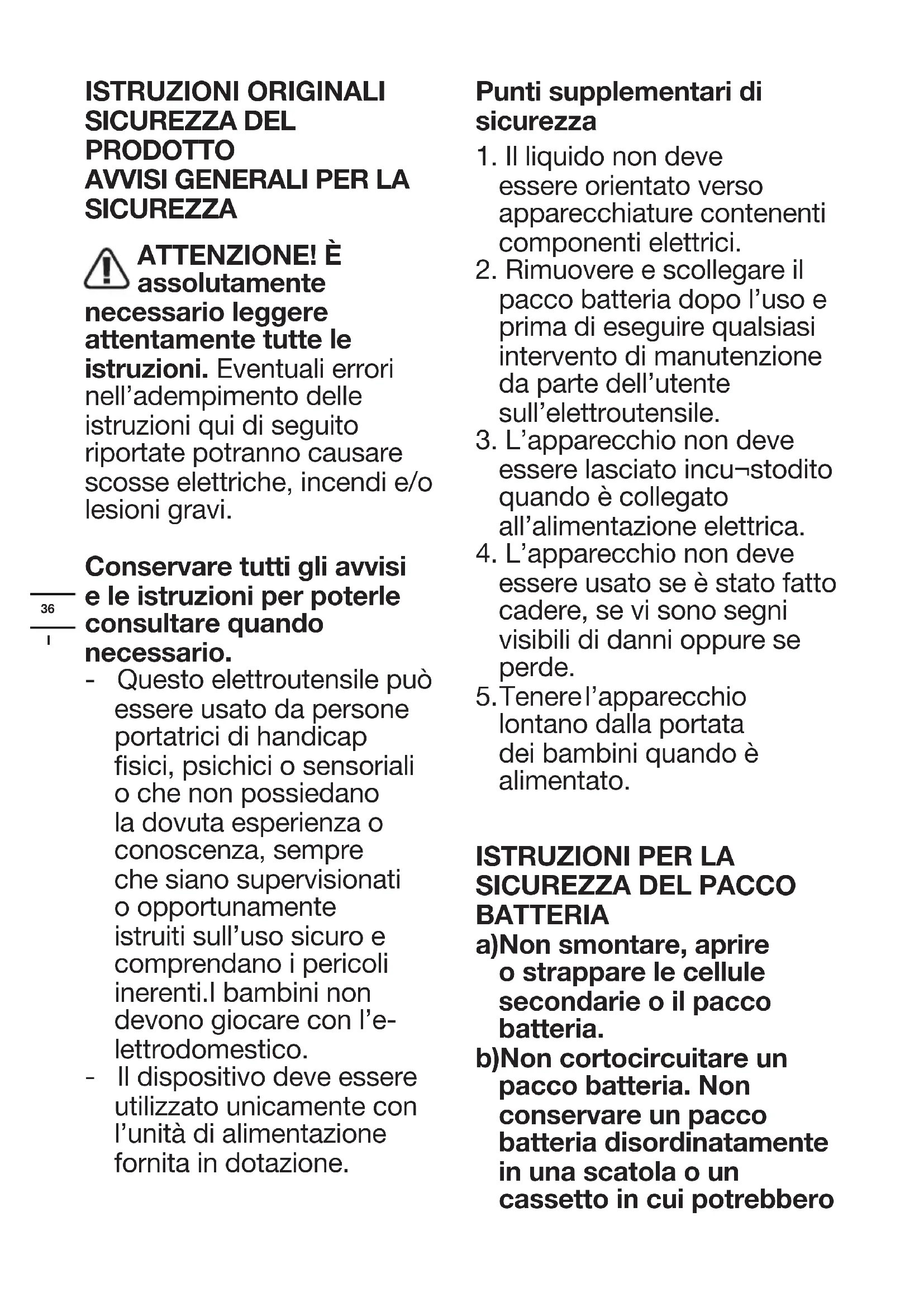

SICUREZZA ATTENZIONE! È assolutamente necessario leggere attentamente tutte le istruzioni. Eventuali errori nell’adempimento delle istruzioni qui di seguito riportate potranno causare scosse elettriche, incendi e/o lesioni gravi. Conservare tutti gli avvisi e le istruzioni per poterle consultare quando necessario. - Questo elettroutensile può essere usato da persone portatrici di handicap sici, psichici o sensoriali o che non possiedano la dovuta esperienza o conoscenza, sempre che siano supervisionati o opportunamente istruiti sull’uso sicuro e comprendano i pericoli inerenti.I bambini non devono giocare con l’e- lettrodomestico. - Il dispositivo deve essere utilizzato unicamente con l’unità di alimentazione fornita in dotazione. Punti supplementari di sicurezza

1. Il liquido non deve

essere orientato verso apparecchiature contenenti componenti elettrici.

2. Rimuovere e scollegare il

pacco batteria dopo l’uso e prima di eseguire qualsiasi intervento di manutenzione da parte dell’utente sull’elettroutensile.

3. L’apparecchio non deve

essere lasciato incu¬stodito quando è collegato all’alimentazione elettrica.

4. L’apparecchio non deve

essere usato se è stato fatto cadere, se vi sono segni visibili di danni oppure se perde.

5. Tenere l’apparecchio

lontano dalla portata dei bambini quando è alimentato.

BATTERIA a)Non smontare, aprire o strappare le cellule secondarie o il pacco batteria. b)Non cortocircuitare un pacco batteria. Non conservare un pacco batteria disordinatamente in una scatola o un cassetto in cui potrebbero37

cortocircuitarsi tra essi o essere cortocircuitati da altri oggetti metallici. Quando il pacco batteria non è in uso, tenerlo lontano da altri oggetti metallici come graffette, monete, chiavi, chiodi, viti e altri piccoli oggetti metallici, potrebbe avverarsi un collegamento tra i due terminali. Collegare i terminali della batteria potrebbe causare incendi o ustioni. c) Non esporre il pacco batteria a calore o fuoco. Evitare di conservarli alla luce diretta del sole. d)Non sottoporre il pacco batteria a scosse meccaniche. e) In caso di perdite da una cellula, evitare che il liquido entri in contatto con la pelle o gli occhi. In caso di contatto, lavare l’area interessata con abbondante acqua e consultare un medico. f) Tenere le cellule e il pacco batteria puliti e asciutti. g)Pulire i terminali delle cellule e del pacco batteria con un panno pulito e asciutto nel caso in cui si sporchino. h)Il pacco batteria deve essere caricato prima dell’uso. Utilizzare sempre il caricatore corretto e consultare le istruzioni.

i) Non lasciare un pacco

batteria in carica se non in uso. j) Dopo lunghi periodi di conservazione, potrebbe essere necessario caricare e scaricare le cellule o il pacco batteria diverse volte per ottenere le massime prestazioni. k)Ricaricare solo con il caricatore specificato da Kress. Non utilizzare caricatori diversi da quelli forniti per l’uso specifico con l’apparecchiatura. l) Non utilizzare un pacco batteria non progettato per l’uso con l’apparecchiatura. m)Tenere il pacco batteria fuori dalla portata dei bambini. n)Conservare i documenti originali del prodotto per riferimenti futuri. o)Rimuovere la batteria dall’apparecchiatura, se non in uso. p)Smaltire adeguatamente. q)Non mischiare batterie di diverse marche, capacità, dimensioni o tipologia nello stesso dispositivo. r) Tenere la batteria lontano da microonde e alta pressione.38

SIMBOLI Avvertenza Leggere le istruzioni Se smaltite in maniera scorretta, le batterie potrebbero entrare nel ciclo dell’acqua, con conseguenti rischi per l’ambiente. Non smaltire le batterie esaurite nei riuti generici. Non bruciare Rimuovere la batteria dalla presa prima di eseguire qualsiasi regolazione, riparazione o intervento di manutenzione. Blocco Sblocca I prodotti elettrici non possono essere gettati tra i riuti domestici. L’apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino. Batteria agli ioni di litio (Li- Ion). Questo prodotto è stato contrassegnato con un simbolo riguardante la raccolta differenziata per tutti i pacchi batteria. La batteria sarà poi riciclata o demolita allo scopo di ridurre l’impatto ambientale. I pacchi batteria possono costituire un pericolo per l’ambiente e per la salute umana in quanto contengono sostanze pericolose. ELEMENTI DELL’APPARECCHIO

3. LEVETTA DI ACCENSIONE/SPEGNIMENTO

• Accessori illustrati o descritti non fanno neces- sariamente parte del volume di consegna. DATI TECNICI Codice KG633E KG633E.X (6- designazione della macchina, tipo di idropulitrice alimentata a batteria) KG633E KG633E.X** Tensione 20 V Max*** Pressione 25 bar Pressione nominale 22 bar/15 bar Portata d’acqua max. 210 L/h39

Pressione max. acqua in ingresso 6 bar Altezza di aspirazione Max 1.5m Temperatura dell'acqua Max 40°C Peso (Utensile nudo) 1.8kg ** X = 1-999, A-Z, M1-M9 solo per clienti diversi, non ci sono cambiamenti rilevanti sicuri tra questi modelli. *** Tensione misurata senza carico di lavoro. La tensione iniziale della batteria raggiunge un massimo di 20 Volt. La tensione nominale è di 18 Volt. BATTERIE CONSIGLIATE E CARICABATTERIE Categoria Tipo Capacità 20V Batteria KAB02 2.0Ah 20V Carica- batteria KAC02 2.0A Ti consigliamo di acquistare gli accessori nello stesso negozio dove compri l’utensile. Fare riferimento alla confezione degli accessori per ulteriori dettagli. Il personale del negozio può aiutarti e offrire consulenza.

INFORMAZIONI SUL RUMORE

Pressione acustica ponderata A L

3.0dB(A) Indossare protezione per le orecchie INFORMAZIONI SULLA VIBRAZIONE Vibrazione ponderata tipica

Il valore totale dichiarato delle vibrazioni può essere utilizzato per confrontare un utensile con un altro e in una valutazione di esposizione preliminare. AVVERTENZA: Il valore delle vibrazioni emesse durante il reale utilizzo dello strumento può differire dal valore dichiarato in base ai modi con cui viene usato lo strumento, ai seguenti esempi e ad altre variabili: Come viene usato l’apparecchio e i materiali tagliati o forati. Le condizioni e la buona manutenzione dello strumento. L’uso dell’accessorio corretto per il taglio e la sua aflatura, nonché le sue buone condizioni. La stretta sull'impugnatura e l'eventuale utilizzo di accessori antivibrazione. L’adeguatezza dell’utilizzo dell'utensile rispetto a quanto previsto. Questo strumento potrebbe causare la sindrome da vibrazioni mano-braccio se il suo utilizzo non viene gestito correttamente. AVVERTENZA: Per essere precisi, una stima del livello di esposizione nelle attuali condizioni di utilizzo dovrebbe anche tenere conto di tutte le parti del ciclo operativo, come le volte in cui lo strumento viene spento e il tempo in cui viene lasciato girare a vuoto senza realmente fare il suo lavoro. Questo potrebbe ridurre signicativamente il livello di esposizione sul periodo di lavoro totale. Un aiuto a minimizzare il proprio rischio di esposizione alle vibrazioni. USARE sempre scalpelli, trapani e lame aflati. Conservare questo strumento sempre in conformità a queste istruzioni e mantenerlo ben lubricato (dove appropriato). Se lo strumento deve essere usato regolarmente, investire in accessori antivibrazione.Pianicare il programma di lavoro in modo da suddividere i lavori che implicano le maggiori vibrazioni nell'arco di più giorni. MONTAGGIO E FUNZIONAMENTO Nota: Leggere scrupolosamente il manuale delle istruzioni prima di usare l’attrezzo.

PRIMA DEL FUNZIONAMENTO

Inserimento del pacco batteria (Vedi Fig.A1) Rimozione del pacco batteria (Vedi Fig.A2) Controllo dello stato di carica della batteria(Vedi Fig.A3) NOTA: la Fig. A3 si riferisce solamente alla batteria con indicatore luminoso. Caricamento della batteria(Vedi Fig.A4) È possibile trovare maggiori dettagli nel manuale del caricatore MONTAGGIO Modalità operativa 1 (Vedi Fig.B1) Attacco della lancia per lavaggio a pressione alla pistola a spruzzo. NOTA: l’ugello di comando presenta tre modalità di funzionamento: pulizia a pressione con solo lancia, solo la lancia corta e la lancia corta usata insieme40

alla lancia di prolunga. Modalità operativa 2 (Vedi Fig.B2) Attacco della lancia corta alla pistola a spruzzo Modalità operativa 3 (Vedi Fig.B3, B4) Attacco della lancia di prolunga allapistola a spruzzo. Attacco della lancia corta alla prolunga. Attacco dell’ugello multi-getto (Vedi Fig.C) NOTA: quando su attacca l’ugello multi-getto, ruotare l’ugello verso sinistra e verso destra per assicurarsi che sia in sede e bloccato saldamente in posizione. Attacco del tubo flessibilepistola a spruzzo (Vedi Fig.D1, D2 , D3) NOTA: Dopo avere attaccato il tubo essibile, vericare il collegamento tirando delicatamente il tubo. Non si dovrebbe togliere. FUNZIONAMENTO AVVERTENZA: la batteria fornita in dotazione non è a tenuta stagna. Per evitare il rischio di guasti alla batteria, proteggerla dall’esposizione all’acqua durante l’uso. Dopo l’uso conservare l’utensile in un luogo asciutto. Avviamento (Vedi Fig.E1,E2,E3) NOTA: al primo utilizzo o dopo un lungo periodo di conservazione, si consiglia di attaccare il rubinetto o di iniettare acqua nell’adattatore per tubi essibili con l’apparecchio acceso, in modo da eliminare l’aria. Evitare di iniziare il lavoro nché l’acqua non sale lungo il tubo e non viene spruzzata fuori. Selezione del tipo di getto (Vedi Fig.F) NOTA: Scegliere il tipo di getto più adatto per il lavoro da svolgere. Le posizioni di spruzzo 0

si utilizzano per lavori di pulizia e spruzzatura, mentre la posizione con il simbolo è ideale per annafare. AVVERTENZA: Non modicare il tipo di getto mentre l’elettroutensile è acceso. Pulizia(Vedi Fig.G,H) AVVERTENZA: non collegare la macchina a una fonte d’acqua torbida, arrugginita fangosa o corrosiva (inclusa acqua contenente liquidi detergenti per I vetri, concimi, fertilizzanti, ecc.) NOTA: Se si utilizza acqua salata, il prodotto deve essere risciacquato e utilizzato con acqua dolce dopo ogni uso per prolungarne la durata. Annaffiatura(Vedi Fig.I) ATTACCO DEGLI ACCESSORI In dotazione con il prodotto vengono forniti alcuni accessori, necessari per l’uso nelle diverse applicazioni. Non tentare di utilizzare l’idropulitrice senza la lancia o altri accessori montati.

1. Serbatoio del detersivo (KA2563, venduto

separatamente) Il serbatoio del detersivo fornisce il detersivo schiumoso per la pulizia profonda dello sporco. Viene usato insieme alla pistola a spruzzo.(Vedi Fig.J1, J2) NOTA: Mantenere la macchina collegata all’acqua quando si utilizza una bottiglia di sapone. 2.Spazzola (KA2510, venduto separatamente) La spazzola serve per pulire auto, barche, motociclette, ecc. Viene usato insieme alla pistola a spruzzo.(Vedi Fig.K1, K2)

3. Ugello Turbo (KA2527, venduto separatamente)

L’ugello turbo eroga acqua a 360° permettendo di lavare un’area più ampia rispetto all’ugello sso nello stesso intervallo di tempo. Si raccomanda l’uso con la pressione regolata al massimo. (Vedi Fig.L)

4. Connettore per bottiglie (KA2588, venduto

separatamente) Il connettore per bottiglie è un accessorio che permette di collegare direttamente la macchina alla maggior parte delle bottiglie da 2 litri con aperture da 1” circa. (NOTA: potrebbe non essere compatibile con tutte le bottiglie d’acqua e bibite) (Vedi Fig.M1, M2, M3) AVVERTENZA: Installare questo accessorio solo quando si è pronti a utilizzarlo. Se si installa una bottiglia e si lascia la macchina appoggiata su una supercie, dalle prese d’aria potrebbe fuoriuscire del liquido.

5. Adattatore snodato ad attacco rapido (KA2529,

venduto separatamente) L’adattatore snodato ad attacco rapido permette di regolare gli accessori di pulizia no a 180° in qualsiasi direzione. Ideale per pulire in aree difcili da raggiungere. Adatto per l’idropulitrice HYDROSHOT

MANUTENZIONE Rimuovere il pacco batteria dall’utensile prima di eseguire qualsiasi regolazione, riparazione o manutenzione. Prima di ciascun utilizzo controllare che il prodotto non sia danneggiato e non presenti parti usurate. Se il prodotto è danneggiato o presenta parti usurate non utilizzarlo. Per i ricambi rivolgersi al proprio fornitore o al produttore. Manutenzione del tubo flessibile Rimuovere il ltro per il tubo essibile ed estrarre la retina interna. Risciacquare le parti con acqua pulita prima di rimontare il ltro. (Vedi Fig. N1, N2) Manutenzione dello schermo filtro Rimuovere l’adattatore del tubo per ottenere lo schermo ltro. (Vedi Fig. P1, P2) Risciacquarlo con acqua pulita prima di rimontare. NOTA: Quando riserrarel’adattatore del tubo, si prega di serrare sicuramente. Altrimenti, potrebbe non attingere acqua per il corretto funzionamento. AVVERTENZA: Qualsiasi altro servizio deve essere eseguito da un rappresentante dell’assistenza autorizzato. PULIZIA / STOCCAGGIO Prima dello stoccaggio scaricare tutta l’acqua dalla macchina e dal tubo essibile. Pulire la scocca in plastica stampata della macchina con una spazzola morbida e un panno pulito. Non usare acqua, solventi o prodotti lucidanti. Conservare sempre il in un luogo sicuro e asciutto, fuori dalla portata dei bambini. Non accatastare sopra di essa altri oggetti. Riporre la macchina e i rispettivi accessori in un luogo riparato dal gelo. TUTELA AMBIENTALE I prodotti elettrici non possono essere gettati tra i riuti domestici. L’apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.42

Problema Possibile Causa Soluzione La macchina si accende, ma non aspira l’acqua oppure la pressione è insufciente. La pistola a spruzzo è troppo in alto rispetto alla fonte idrica. Abbassare la macchina al di sotto di 1,5 m (5 ft). Il ltro per il tubo essibile è ostruito. Estrarre il ltro e risciacquare le rispettive parti con acqua pulita. (Vedi Fig. N1, N2) Il tubo di gomma da giardinaggio non è collegato correttamente alla macchina. Vericare e riattaccare saldamente il tubo da giardinaggio. L’adattatore per il tubo essibile perde. Manca lo schermo di protezione del ltro. (Vedi Fig. P1, P2) Serrare saldamente l’adattatore per il tubo essibile con una chiave. Rivolgersi a un tecnico dell’assistenza Kress per procurarsi uno schermo di protezione del ltro. La pompa, il tubo essibile o altre parti sono congelati per via delle basse temperature esterne. Attendere che la pompa, il tubo essibile o le altre parti si scongelino. Il tubo essibile si attorciglia. Raddrizzare il tubo essibile. L’ugello multi-getto perde. Il tipo di getto non spruzza l'acqua correttamente. Assicurarsi che il simbolo del tipo di getto sia allineato con il segno sull’elettroutensile. Il chiodo di ssaggio dell’ugello multi-getto perde. Serrarlo con una chiave esagonale. La pressione dell'acqua in uscita aumenta improvvisamente. L'ugello multi-getto è ostruito. Sostituirlo con un ugello multi-getto nuovo. Dopo l'arresto della macchina, l'acqua cola fuori. C'è ancora acqua all'interno della lancia e della pompa. Scaricare tutta l'acqua prima di riporre la macchina. L'accessorio di erogazione del detersivo non riesce a spruzzarlo fuori. Il serbatoio del detersivo è ostruito. Lavarlo con acqua fresca. La macchina non si avvia. Il pacco batteria non è collegato correttamente. Reinstallare il pacco batteria. Il pacco batteria è esaurito. Sostituirlo con un pacco batteria nuovo oppure ricaricarlo. La batteria è difettosa. Sostituire la batteria. La pressione della macchina non è costante. Potrebbe essere aspirata troppa aria nella macchina. Vericare il collegamento tra l'adattatore per il tubo essibile e il tubo stesso. La macchina è stata regolata alla modalità a bassa pressione. Non è necessario intervenire. La macchina si ferma automaticamente. Il pacco batteria è esaurito. Sostituirlo con un pacco batteria nuovo oppure ricaricarlo. L'ugello multi-getto è ostruito. Il dispositivo di protezione dalle sovratensioni è attivato. Rimuovere l'ugello multi-getto e accendere la macchina. Se la macchina funziona normalmente, sostituirlo con un ugello multi-getto nuovo.43

DICHIARAZIONE DI CONFORMITÀ Noi, Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany Dichiariamo che l’apparecchio, Descrizione Idropulitrice alimentata a batteria Codice KG633E KG633E.X (6 - designazione della macchina, tipo di idropulitrice alimentata a batteria) Funzioni Pulizia e annaffiatura È conforme alle seguenti direttive, 2006/42/EC 2014/30/EU 2011/65/EU&(EU)2015/863 2000/14/EC modificata dalla 2005/88/EC 2000/14/EC modicata dalla 2005/88/EC: - Procedura di conformità come da Annesso V - Potenza acustica pesata 86.1 dB - Massima potenza di rumore garantita 91.1 dB conforme a, EN 60335-1, EN 60335-2-54, EN 62233, EN ISO 3744, EN 55014-1, EN 55014-2 Il responsabile autorizzato alla compilazione della documentazione tecnica, Nome: Marcel Filz Indirizzo: Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany 2021/12/13 Allen Ding Vice capo ingegnere, testing e certicazione Positec Technology (China) Co., Ltd. 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China44
