BRUKSANVISNING Oneto 3 Kinderkraft

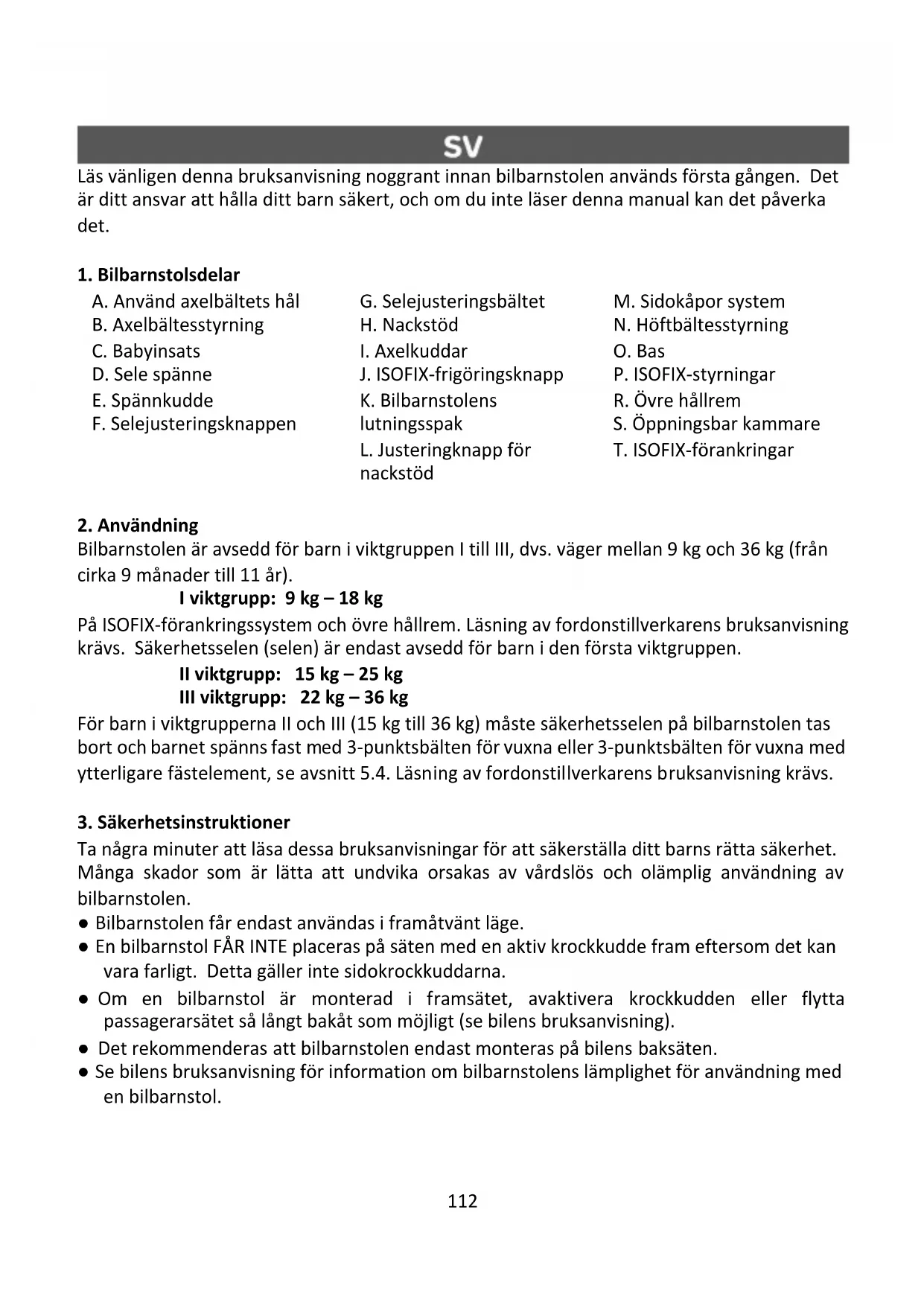

A. Använd axelbältets hål B. Axelbältesstyrning C. Babyinsats D. Sele spänne E. Spännkudde F. Selejusteringsknappen G. Selejusteringsbältet H. Nackstöd

J. ISOFIX-frigöringsknapp K. Bilbarnstolens lutningsspak L. Justeringknapp för nackstöd M. Sidokåpor system N. Höftbältesstyrning O. Bas P. ISOFIX-styrningar R. Övre hållrem S. Öppningsbar kammare T. ISOFIX-förankringar

Bilbarnstolen är avsedd för barn i viktgruppen I till III, dvs. väger mellan 9 kg och 36 kg (från cirka 9 månader till 11 år). I viktgrupp: 9 kg – 18 kg På ISOFIX-förankringssystem och övre hållrem. Läsning av fordonstillverkarens bruksanvisning krävs. Säkerhetsselen (selen) är endast avsedd för barn i den första viktgruppen. II viktgrupp: 15 kg – 25 kg III viktgrupp: 22 kg – 36 kg För barn i viktgrupperna II och III (15 kg till 36 kg) måste säkerhetsselen på bilbarnstolen tas bort och barnet spänns fast med 3-punktsbälten för vuxna eller 3-punktsbälten för vuxna med ytterligare fästelement, se avsnitt 5.4. Läsning av fordonstillverkarens bruksanvisning krävs.

3. Säkerhetsinstruktioner

Ta några minuter att läsa dessa bruksanvisningar för att säkerställa ditt barns rätta säkerhet. Många skador som är lätta att undvika orsakas av vårdslös och olämplig användning av bilbarnstolen. ● Bilbarnstolen får endast användas i framåtvänt läge. ● En bilbarnstol FÅR INTE placeras på säten med en aktiv krockkudde fram eftersom det kan vara farligt. Detta gäller inte sidokrockkuddarna. ● Om en bilbarnstol är monterad i framsätet, avaktivera krockkudden eller flytta passagerarsätet så långt bakåt som möjligt (se bilens bruksanvisning). ● Det rekommenderas att bilbarnstolen endast monteras på bilens baksäten. ● Se bilens bruksanvisning för information om bilbarnstolens lämplighet för användning med en bilbarnstol.113 ● Den är endast lämplig för installation om de godkända fordonen är utrustade med trepunkts infällbara säkerhetsbälten som är godkända enligt FN / ECE-regel nr 16 eller andra motsvarande standarder. ● Kom ihåg att alla bältena som fäster bilbarnstolen på fordonet är täta selen som håller fast barnet är anpassad till kroppsformen och att bältena/ selen inte är vriden. ● Bilbarnstolen måste bytas ut om det har utsatts för våldsamma belastningar från en trafikolycka. ● Bilbarnstolen får inte ändras på något sätt. ● Skydda bilbarnstolen från direkt solljus, annars kan uppvärmda delar bränna ditt barn. ● Lämna aldrig ditt barn utan uppsikt i bilbarnstolen. ● Se till att bagage och andra föremål är tillräckligt säkrade, särskilt på hyllan under bakrutan, eftersom de kan orsaka personskador vid en kollision. ● Bilbarnstolen kan inte användas utan klädsel. ● Använd inte andra klädsel än de som rekommenderas av tillverkaren, eftersom det är en integrerad del av bilbarnstolens säkerhetssystem. ● Det rekommenderas att bruksanvisningen för bilbarnstolen hålls under hela dess livstid. ● Använd inga andra fästpunkter än de som beskrivs i instruktionerna och märkta på bilbarnstolen. ● Alla hårda delar och plastdelar i en bilbarnstol måste placeras och installeras på ett sådant sätt att de under normala driftsförhållanden inte kan fångas i fordonets skjutbara säte eller dörr. ● Kontrollera regelbundet selens tekniska skick, var särskilt uppmärksam på fästpunkterna, sömmarna och justeringselementen. ● Avbryt användningen av bilbarnstolen om delar skadas eller lossnar efter en olycka. ● I en nödsituation är det viktigt att snabbt lossa säkerhetsbältena. Detta betyder att frigöringsknapp är inte helt fäst, se till att ditt barn vet att spännet inte får spelas med. ● Använd inte bilbarnstolen hemma. Den är inte lämplig för hemmabruk och bör endast användas när du reser med bil. ● Bilbarnstolens baksida måste vila platt mot bilsätet baksida. Se till att bilens nackstöd inte skapar ett oönskat mellanrum mellan ryggstödet och bilbarnstolens ryggstöd. Vissa bil nackstöd är ett hinder när du monterar en bilbarnstol och måste därför tas bort först. ● Säkerhetsbältesspännet för vuxna får inte placeras för nära undersidan av bilbarnstolens armstöd. Om du är osäker på denna punkt, kontakta tillverkaren av bilbarnstolen. ● Sätt ett bra exempel för ditt barn och spänn alltid fast. En vuxen som inte sitter fast med säkerhetsbälten kan också utgöra ett hot mot ett barn. ● Se till att bilbarnstolen sitter ordentligt före varje bilresa. ● Bilbarnstolen måste också fästas när det inte används. En fristående barnbilstol kan skada passagerarna även med nödbromsning.114

4.1. Insatsen VARNING Insatsen för bilbarnstolen (C) bör användas för mycket små barn. Insatsen förbättrar komforten och ger extra stöd för mycket små barn.

4.2.1 Justering av bältena

Lossa sele bältena genom att trycka på knappen (F) och dra i sele bältena helt. Kom ihåg! Dra inte i axelkuddarna.

4.2.2 Nackstödets höjd

Tryck på den färgade knappen på toppen av bilbarnstolens nackstöd.

• När det gäller viktgrupp I kan nackstödet justeras till sex olika höjder utan att ta bort axelbälteskuddar. OBS! Ställ in lämplig höjd på selen på axelbältena så att bältet passar in i ryggstödet på stolen något ovanför barnets axlar. Se till att axelbältena sitter tätt runt ditt barns axlar.

• De andra fyra positionerna för viktgrupperna II och III kan ställas in efter att axelkuddar har tagits bort och har gömt selen (se avsnitt 6.1). OBS Axelbältet ska passera mellan barnets axel och nacke. Nackstödet ska passa tätt runt ditt barns huvud.

4.2.3 Justeringsmekanism för ryggstödets lutning

Bilbarnstolens vinkel kan justeras med spaken (K). Dra i spaken och flytta sedan sätet. Släpp spaken i önskat läge. Flytta sätet något tills du hör ett tydligt "klick" -ljud - sätet är säkrat i önskad position.

4.3 Säkra barnet med selen

• Lossa sele bältena helt genom att trycka på knappen (F) och dra i sele bältena. Kom ihåg! Dra inte i axelkuddarna.

• Lossa spännet (D) och placera sele bältena på bilbarnstolens sidor. Placera ditt barn i barnstolen.

• Justera nackstödet till barnets höjd (se avsnitt 4.2.2).

• Vik ihop de två spännhakarna för att fästa dem och sätt in dem i spännet (D) tills du hör ett "klick".

4.4 Åtdragning av selen

• Dra i axelbältena för att eliminera slack i knäet och hålla selen platt.

• Dra selen tätt med justeringsbältet (G) tills selen ligger platt mot och nära barnets kropp. Dra justeringsbältet rakt (inte upp eller ner). OBS Sele bältena på knäet måste placeras så lågt som möjligt över barnets höfter. Kontrollera att sele bältena inte är vridna.

5. Montering i fordonet

I händelse av plötslig bromsning eller en olycka kan passagerare utan säkerhetsbälten skada andra passagerare. Kontrollera alltid att:

• Säkerhetsryggen för bilstolar i fordonet är låsta (dvs. det fällbara bakre ryggstödslåset är inkopplat).115

• Alla tunga och vassa föremål är säkrade (t.ex. i den bakre hyllan).

• Alla passagerare har fäst säkerhetsbältena.

• Bilbarnstolen är alltid säkrat, även om barnet inte transporteras i det. Bilsäkring Bilbarnstolens kuddar på vissa fordon kan vara gjorda av känsliga material där bilbarnstolen kan lämna märken. De kan undvikas genom att placera en filt eller handduk under bilbarnstolen.

5.1 Installation av bilbarnstolen för barn från I viktgrupp (9–18 kg) i ISOFIX-

förankringssystem och det övre hållrem (ang. “top tether”). VIKTIGT Fordonshandboken visar placeringen av ISOFIX-förankringspunkterna och det övre hållrem, samt annan nödvändig information för att montera bilbarnstolen i bilen. Användaren MÅSTE läsa bruksanvisningen. VARNING Se till att bilbarnstolens 5-punktssele är korrekt installerad.

• Tryck på frigöringsknappen ISOFIX (J) och förläng ISOFIX-förankringar (T) så långt som möjligt.

• Ta bilbarnstolen med båda händerna och sätt in båda krokarna i förankringar på bilsätet.

• När du hör ett "klick" från var och en av ISOFIX-förankringar, tryck på bilbarnstolens säte mot ryggstödet genom att utöva ett hårt och jämnt tryck på båda sidor.

• VARNING! Förankringar är bara ordentligt fästa när båda knappmarkörerna är helt gröna.

• Ta bilbarnstolen och kontrollera att den är ordentligt fäst utan spel. Om det rör sig och ISOFIX-förankringar kommer ut, upprepa föregående steg.

• Dra ut det övre hållrem (R) och tryck på spännfrigöringsknappen för att lossa det. Bältets längd måste tillåta kroken att springa över en fästpunkt som sitter på baksidan av bilsätet.

• Fäst bälteshaken till bilens förankringspunkt som rekommenderas i bilmanualen.

• Dra i den andra änden av hållrem för att dra åt den.

• Det övre hållrem är korrekt spänt när den gröna indikatorn i spännet syns.

5.2 Installation av bilbarnstol för barn från II viktgruppen (15–25 kg).

• Dölj bilbarnstolens sele innan du installerar den (se avsnitt 6.1). Kom ihåg: Förvara babyinsatsen och kuddarna på en säker plats för framtida bruk.

• Justera nackstödet till barnets höjd (se avsnitt 4.2.2).

• Placera bilbarnstolen på bilsätet.

• För axelbältet genom den röda styrningen under nackstödet.

• Placera barnet i stolen och styr bilbältet genom båda höftbältesstyrningarna (N).

• Fäst bilbältet så hörs ett "klick".

• Dra åt bilbältet genom att dra i längden på höftbältet och sedan längs axelbältet. Se till att höftbältet är placerat så lågt som möjligt över ditt barns höfter, passar in i styrningarna och att det är fäst i ett spänne. Axelbältet ska passera mellan barnets axel och nacke.

5.3 Installation av bilbarnstol för barn från III viktgruppen (22–36 kg).

• Justera nackstödet till barnets höjd (se avsnitt 4.2.2).

• Monteringen utföres på ett liknande sätt som i fallet med II viktgrupp.116

5.4 Installation av barnstol för barn från viktgrupp L1 / III med säkerhetsbältet och

ytterligare förankringar.

• Tryck på frigöringsknappen ISOFIX (J) och förläng ISOFIX-förankringar (T) så långt som möjligt.

• Ta bilbarnstolen med båda händerna och sätt in båda krokarna i förankringar på bilsätet.

• När du hör ett "klick" från var och en av ISOFIX-förankringar, tryck på bilbarnstolens säte mot ryggstödet genom att utöva ett hårt och jämnt tryck på båda sidor.

• Ta bilbarnstolen och kontrollera att den är ordentligt fäst utan spel. Om det rör sig och ISOFIX-förankringar kommer ut, upprepa föregående steg.

• Spänn in ditt barn med bilens säkerhetsbälten. Detaljer beskrivs i den del av instruktionen för montering av bilbarnstolen för viktgrupperna II och III (se punkterna 5.2 och 5.3).

5.5 Borttagning av bilbarnstolen (ISOFIX-förankringssystem)

• Tryck på ISOFIX-frigöringsknappen (J) på båda ISOFIX-armarna (T). Förankringar släpps och markörerna blir röda. Skjut tillbaka ISOFIX-armarna i bilbarnstolens bas - skramlande ljud kan höras när du flyttar armarna bakåt.

6.1 Dölja 5-punktsselen

• Öppna facket på baksidan av bilbarnstolen (S). Dra bältena i axelvaddar från metallribban. Fästen ska skjutas genom det smala gapet mellan änden av metallstången och bilbarnstolen. Du kan trycka på justeringsknappen för nackstödet (L) för att göra det lite lättare.

• Lossa spännen på axelbeläggen (I), ta bort dem från bilbarnstolens selar.

• Lossa selen genom att trycka på justeringsknappen (F), dra sele bältena framåt så långt som möjligt.

• Tryck på spaken (L) på toppen av nackstödet och lyft upp nackstödet till högsta nivå. Öppna spännet och placera axelbältena på selen på bilbarnstolens sidor. För in spännet (D) genom kudden E och hålet i sätesskyddet. Lossa lockets spärrar på ryggstödet för att avslöja plastdelarna.

• Öppna facket på undersidan av bilbarnstolens säte (under skyddet). Fäst selen (D) och förvara den i facket.

• Stäng kammaren. Selens axelbältena ska gängas genom styrningarna i plastdelen av ryggstödet på sätet.

6.2 Borttagning av skyddet

• Dölj selen och ta bort insatsen - om sådan finns (se avsnitt 6.1). Höj nackstödet till högsta nivå. Börja med ena sidan, ta bort skyddet försiktigt. Lossa spännen på huvudskyddet och ta bort dem.

6.3 Montering av skyddet

• Rikta in skyddet mot fästpunkterna på bilbarnstolen, vik skyddet runt justeringsknappen (F) och sträck det över sätet och ryggstödet.

• Fäst axelbeläggen (I) på selen på bilbarnstolen.

• Öppna facket på baksidan av bilbarnstolen (S). Axelplattornas bälten ska gängas genom hålen i ryggstödet (A) och placeras sedan över metallstången. Kontrollera att sele bältena inte är vridna.117

Endast originalskyddet ska användas, eftersom det är en väsentlig del av bilbarnstolens säkerhet. OBS Bilbarnstolen får inte användas utan skyddet.

• Skyddet kan tas bort och tvättas med ett milt rengöringsmedel på ett känsligt program (30°C). Följ tvättanvisningarna på skyddets tagg. Färger kan blekna när de tvättas vid temperaturer över 30°C. Skyddet bör inte centrifugeras eller torkas i torktumlare (vilket kan leda till separering av materialskikt) Plastdelar kan rengöras med tvål och vatten. Använd inte aggressiva rengöringsmedel (t.ex. lösningsmedel).

• Selen kan rengöras i ljummet tvålvatten. Varning! Ta aldrig bort metallspännet på bältena.

1. Alla Kinderkraft-produkter omfattas av en 24-månaders garanti. Garantiperioden

börjar samma dag som produkten levereras till köparen.

2. Garantin är endast giltig inom EU: s territorium, med undantag för utomeuropeiska

territorier (beroende på det faktiska läget, inklusive särskilt: Azorerna, Madeira, Kanarieöarna, franska utomeuropeiska departementen, Ålandsöarna, Athos, Ceuta, Melilla, Helgoland, Büsingen am Hochrhein, Campione d'Italia och Livigno) och Storbritanniens territorium Storbritannien och Nordirland exklusive de brittiska utomeuropeiska länderna territorier (m. i. Bermuda, Caymanöarna, Falklandsöarna).

3. I länder som inte nämns ovan gäller tillverkarens garanti. Villkoren för den extra

garantin kan specificeras av säljaren.

4. I vissa länder är det möjligt att förlänga garantin upp till 120 månader (10 år) under en

begränsad period. Den fullständiga texten till villkoren och registreringsformuläret för garantiförlängning finns på WWW.KINDERKRAFT.COM

5. Garantin gäller endast inom det territorium som anges i punkt 2.

6. Klagomål ska lämnas in genom att fylla i formuläret som finns på webbplatsen

A. Kosmetiska skador, inklusive men inte begränsade till: repor, bucklor och sprickor i plast, såvida inte felet beror på material- eller tillverkningsfel; B. Skador till följd av felaktig användning eller dåligt underhåll - inklusive men inte begränsat till: mekanisk skada på produkter orsakade av felaktig användning eller dåligt underhåll;

• Läs bruks- och underhållshandboken för produkten som ingår i bruksanvisningen; C. Skador orsakade av felaktig montering, installation eller demontering av produkter och / eller tillbehör;

• Läs bruksanvisningen och monteringen av produkten som finns i bruksanvisningen.118 D. Skador orsakade av korrosion, mögel eller rost till följd av felaktigt underhåll, skötsel och lagring; E. Skador orsakade av normalt slitage eller på annat sätt på grund av normal tid.

• Dessa inkluderar: revor eller punkteringar i innerrören; däckskador; däckmönsterskador; blekning av tyg till följd av mekanisk användning (t.ex. på fogar och täckande rörliga delar); F. Skador eller erosion från sol, svett, tvättmedel, lagringsförhållanden eller ofta tvätt osv. G. Skador orsakade av olycka, missbruk, missbruk, brand, vätskekontakt, jordbävning eller andra yttre orsaker; H. Produkter som har modifierats för att ändra funktionalitet utan 4Krafts skriftliga medgivande;

I. Produkter från vilka serienumret eller batchnumret har tagits bort eller förvrängts

på något sätt; J. Skador orsakade av användning av komponenter eller produkter från tredje part - inklusive men inte begränsat till: kopphållare, paraplyer, reflektorer, klockor; K. Skador orsakade av transport eller av flygplanpersonal.

8. Garantiperioden för tillbehör som är anslutna till enheten är 6 månader från

försäljningsdatum, exklusive skador som beskrivs ovan.

9. Dessa garantivillkor kompletterar kundens lagstadgade rättigheter till 4KRAFT sp. z o.o

.. Garantin utesluter, begränsar eller upphäver inte kundens rättigheter till följd av bestämmelserna om garantin för defekter i det sålda föremålet.

10. Den fullständiga texten till garantivillkoren finns på webbplatsen

Alla rättigheter till denna studie tillhör helt 4Kraft Sp. Zoo. All obehörig användning som strider mot deras avsedda syfte, i synnerhet: användning, kopiering, delning - helt eller delvis utan tillstånd från 4Kraft Sp. Zoo. kan få rättsliga konsekvenser.WWW.KINDERKRAFT.COM
