Produkttyp	Bärbar propanvärmare
Märke	Mr. Heater
Modell	Portable Buddy MH8BXDF
Gastyp	Propan (G31) eller butan/propanblandning (G30+G31) 70/30
Effekt	4000 BTU/h (1,17 kW) / 8000 BTU/h (2,4 kW)
Strömförsörjning	Engångspatron 1 lb (450 g) eller extern tank via slang (20 lb rekommenderas)
Drifttid	3-6 timmar på 1 lb-patron; 48-110 timmar på 20 lb-patron
Tändning	Inbyggd piezotändning (tryckknapp)
Säkerhet	Tippskydd, syresensor (ODS), låsning av kontrolllägen
Minsta avstånd	Över: 76,2 cm (30 tum), Fram: 61 cm (24 tum), Sidor: 15,2 cm (6 tum), Bak: 0 cm
Inomhusanvändning	Endast i välventilerade utrymmen med luftöppning på minst 22,86 cm²
Utomhusanvändning	Möjlig, men oavsiktliga avstängningar på grund av vind kan förekomma
Underhåll	Regelbunden rengöring av brännare, pilotlåga och munstycken; läckagekontroll
Reservdelar	Ventilknapp, kontrollventil, handtag, regulator, keramisk platta, tippomkopplare, ODS-pilot, butanadapter
Garanti	1 år (delar och arbete)
Tillbehör	Propanslang 1,52 m (ref. 32008), bränslefilter (ref. F273699)
Försäljningsländer	Storbritannien, Tyskland, Frankrike, Spanien, Italien, Nederländerna, Portugal, Ryssland, Polen, Danmark, Norge, Sverige, Finland, Luxemburg, Belgien, Irland, Schweiz, Österrike

Vanliga frågor - Portable Buddy MH8BXDF Mr. Heater

Vilken typ av gas ska användas med Portable Buddy MH8BXDF?

Använd propan (G31) eller en butan/propanblandning (G30+G31) 70/30. Patronerna måste vara gängade (typ 7/16-28 UNEF-2B) och ha en kapacitet på 450 g (1 lb).

Kan jag använda denna apparat inomhus?

Ja, men endast i välventilerade fritids- eller kommersiella utrymmen (tält, stuga, sluten veranda) med en luftöppning på minst 22,86 cm² (3 tum x 3 tum). Använd den aldrig i ett utrymme utan fönster eller takventil.

Hur tänder jag värmaren?

Se till att knappen är på 'AV'. Skruva fast gaspatronen. Vrid knappen till 'PILOT', tryck in den för att tända piezot. Håll intryckt i 30-60 sekunder efter att pilotlågan har tänts, släpp sedan. Vrid därefter till 'HÖG' för att tända huvudbrännaren.

Vad gör jag om jag känner lukt av gas?

Tänd inte apparaten, använd inga elektriska strömbrytare, utrym omedelbart området. Stäng av patronventilen. Ring din gasleverantör och brandkåren utifrån. Gå inte in förrän området har förklarats säkert.

Hur rengör jag brännaren och pilotlågan?

Låt apparaten svalna och ta bort patronen. Demontera bakluckan. Dammsug eller blås (max 30 psi) bort damm och spindelväv från brännaren och pilotlågan. Använd aldrig en nål för att rengöra pilotlågan för att undvika att skada den kalibrerade öppningen.

Hur lång är värmarens drifttid?

På en 1 lb-patron (450 g) är drifttiden 3 till 6 timmar beroende på inställning (låg eller hög). På en 20 lb-patron (5 kg) via slang kan drifttiden nå 48 till 110 timmar.

Kan jag använda en 20 lb propantank?

Ja, genom att använda den extra slangen (ref. 32008) som säljs separat. Se till att regulatorn är på plats och att anslutningen är tät. Följ instruktionerna i avsnittet 'Drift med slang ansluten till extern patron'.

Vad gör jag om pilotlågan inte förblir tänd?

Kontrollera att knappen är ordentligt intryckt i läge 'PILOT' och hålls tillräckligt länge (30-60 sekunder) för att rensa luften. Rengör pilotlågan om den är blockerad. Om problemet kvarstår kan termoelementet eller pilotlågensenheten vara defekt.

Är det säkert att lämna värmaren utan uppsikt?

Nej, lämna aldrig värmaren utan uppsikt, särskilt i närvaro av barn. Apparaten kan tippa och utlösa säkerheten, men det rekommenderas att vara i närheten under drift. Använd den inte när du sover.

Hur förvarar jag apparaten efter användning?

Stäng av värmaren genom att vrida knappen till 'AV'. Låt den svalna helt. Skruva loss patronen och förvara den separat på en ventilerad plats. Förvara värmaren i en dragkedjepåse eller en dammfri plats.

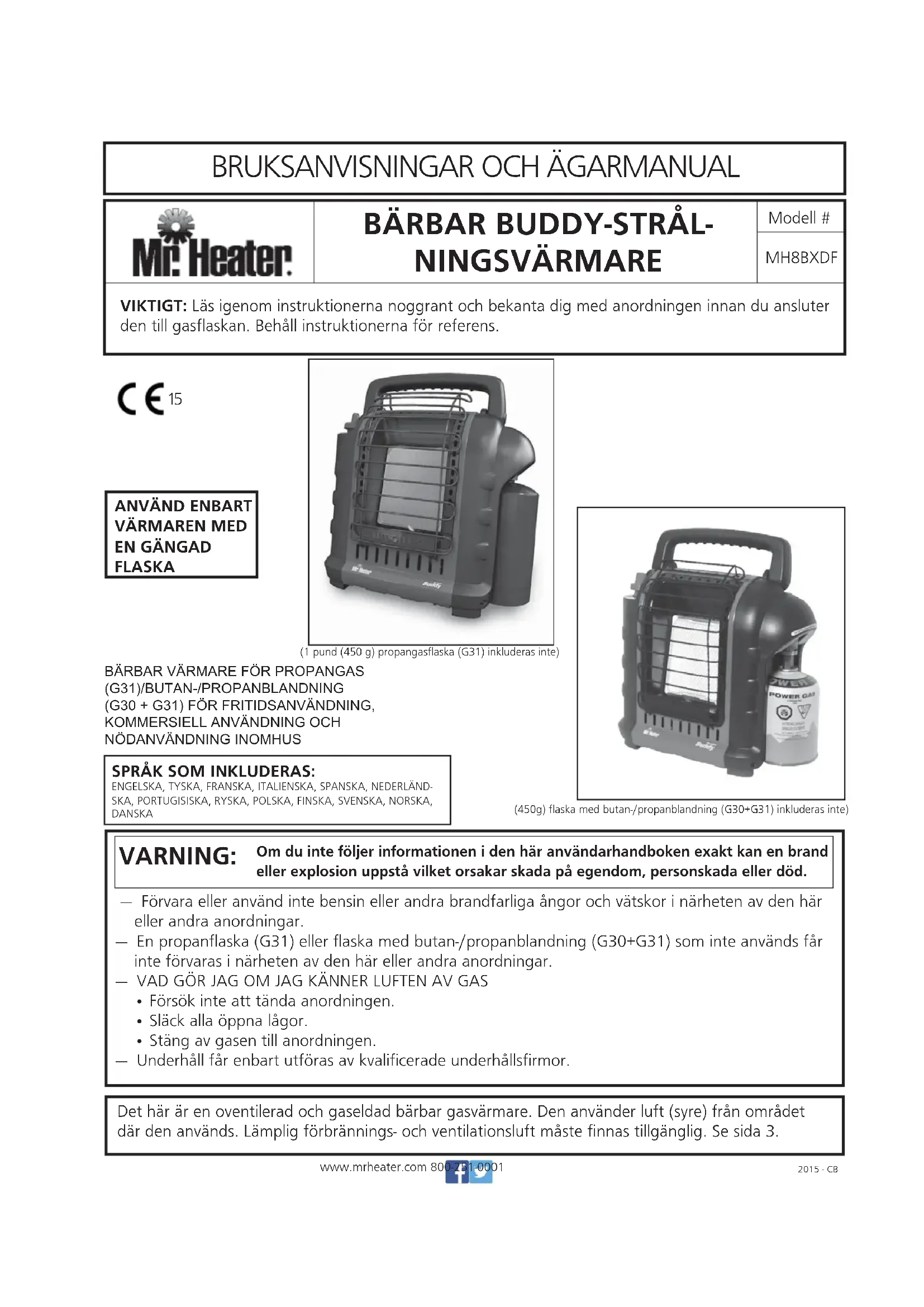

BRUKSANVISNING Portable Buddy MH8BXDF Mr. Heater

VIKTIGT: Läs igenom instruktionerna noggrant och bekanta dig med anordningen innan du ansluter den till gasflaskan. Behåll instruktionerna för referens.

CE ^15

ANVÄND ENBART VÄRMAREN MED EN GÄNGAD FLASKA

WARNING: Om du inte följer informationen i den här användarhandboken exakt kan en brand eller explosion uppstå vilket orsakar skada på egendom, personskada eller död.

— Förvara eller använd inte bensin eller andra brandfarliga ångor och vätskor i närheten av den här eller andra anordningar.
— En propanflaska (G31) eller flaska med butan-/propanblandning (G30+G31) som inte används får inte förvaras i närheten av den här eller andra anordningar.
— VAD GÖR JAG OM JAG KÄNNER LUFTEN AV GAS
- Försök inte att tända anordningen.
- Släck alla öppna lågor.
- Stäng av gasen till anordningen.
— Underhåll får enbart utföras av kvalificerade underhållsfirmor.

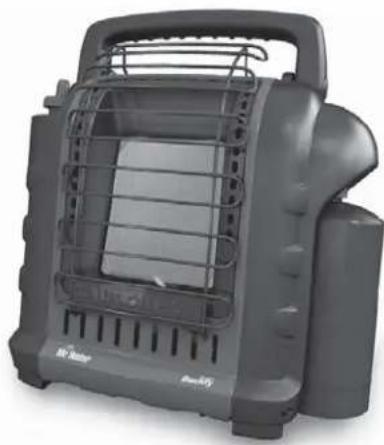

Det här är en oventilerad och gaseldad bärbar gasvärmare. Den använder luft (syre) från området där den används. Lämplig förbrännings- och ventilationsluft måste finnas tillgänglig. Se sida 3.

WARNING:

Varje gång en tank ansluts till enheten måste anslutningen kontrolleras för eventuellt läckage på ett eller flera sätt: Använd tvålvatten på anslutningen, leta efter bubblor, lyssna efter utströmmande gas, känn om enheten är extremt kall eller om det luktar som ruttna ägg. Om din anordning har ett läckage (lukten av gas), ta den genast utomhus till ett välventilerat område, fritt från lågor, så att läckaget kan detekteras och stoppas. Kontrollera eventuellt läckage på anordningen utomhus. Detektera inte läckage med en flamma, använd tvålvatten. Det kan vara farligt om ändringar görs på värmaren eller dess kontroller. Modifiera INTE anordningen.

WARNING:

Tidiga tecken på kolmonoxidförgiftning påminner om influensa, med huvudverk, yrsel och/eller illamående. Om du upplever dessa symtom kan det vara så att värmaren inte fungerar korrekt. Se genast till att få tillgång till frisk luft! Se till att värmaren undersöks.

WARNING:

Om fritidsutrymmet eller det kommersiella utrymmet saknar ett fönster eller en takventil kan du INTE ANVÄNDA DEN HÄR VÄRMAREN INOMHUS. Använd enbart på ett välventilerat område.

Allmänna säkerhetsföreskrifter 2

Varning för att lukten försvagas 3

Allmän information 4

Används med engångspropanflaska 4

Används med en slang som är ansluten till fjärrflaskan .... 5

Underhåll....6

Felsökning 7

Artikellista....8

Orderinformation om delarna 9

Serviceinformation 9

SPECIFICATIONER

MODELLNUMMER . MH8BXDF

GASTYP...Propangas (G31) såsom Coleman och 70/30 butan-/propangas (G30+G31) blandningar såsom Primus Power Gas

INSPÄNNING BTU/HR. ..... 4 000(1,17 KW) / 8 000(2,4 KW)

AVSTÅND TILL BRÄNNBARA FÖREMÅL

TOPP 30"/76.2 cm

FRAMSIDA 24"/60.96 cm

SIDOR 6"/15.24 cm

BAKSIDA....0"

Varning:

- Vissa mattor eller linoleumytor kan missfärgas om värmaren placeras direkt på golvbeläggningarna.

- Värmaren kan komma att stängas av när den används 2133 meter över havsnivå. (Läs igenom ALLMÄN INFORMATION).

WARNING:

- Den här anordningen får enbart användas med ångtryckspropan 100 % (G31) och propan-/butanblandning 70/30 (G30+G31). Det kan vara farligt att försöka använda andra typer av gasflaskor.

ALLMÄNNA SÄKERHETSFÖRESKRIFTER DET HÄR ÄR EN VÄRMARE. ANVÄND INTE DEN HÄR ANORDNINGEN FÖRRÄN DU HAR INSTALLERAT DET FRÄMRE SKYDDSGALLRET. FÖRSÖK INTE ATT VÄRMA UPP ELLER LAGA MAT PÅ DEN HÄR VÄRMAREN.

• Använd inte tillbehör som inte har godkänts. Modifiera INTE anordningen.
• P.g.a. höga temperaturer måste anordningen placeras undan från trafik och brännbart material. (Se SPECIFICATIONER)
• WARNING: Tillgängliga delar kan bli väldigt heta. Håll barn borta från anordningen Barn och vuxna bör informeras om farorna med höga yttemperaturer och bör hålla sig undan för att undvika brännskador eller antändning av kläderna.
• Unga barn bör övervakas noggrant när de befinner sig i närheten av anordningen.
• Placera inte kläder eller brännbart material på, eller i närheten av, anordningen.
• Använd inte värmaren i fordon som rör på sig såsom husbilar och husvagnar. Använd inte i höghuslägenheter, källare, toaletter eller sovrum.
• Den här värmaren kan också användas i fritidsutrymmen eller kommersiella utrymmen som har tak eller takventil. Den kan även användas utomhus.
• Den här värmaren behöver en välventilerad plats som är minst 9 kvadrattum (22.86 cm2) (exempel 3"/7.62 cm x 3"/7.62 cm öppning) för lämplig ventilation i enlighet med gällande lagar om tillgång till förbränningsluft. Använd inte andra bränsleförbränningsanordningar inomhus.
• GASTRYCKET PÅ VÄRMAREN ÄR REGLERAT OCH SATT PÅ 11" W.C.(27.4 millibar). REGLERA ELLER REDUCERA INTE SYSTEMTRYCKET PÅ PROPANFLASKAN (G31) ELLER FLASKAN FÖR BUTAN-/PROPANBLANDNING (G30+G31) FÖR VÄRMAREN!
• VÄRMARENS REGULATOR MÅSTE ALLTID VARA PÅ PLATS UNDER DRIFT.
• Om skyddsgallret avlägsnas för underhåll måste det ersättas innan värmaren används.
• Anordningen måste inspekteras innan varje användning. Regelbunden rengöring kan behövas. Anordningens kontrollutrymmen, brännare och passage för

cirkulationsluft måste hållas rena, se UNDERHÅLL.

• ANVÄND INTE den här värmaren om någon del har varit under vatten. Ring omedelbart en kvalificerad servicetekniker för att inspektera värmaren och ersätt de delar av kontrollsystemet och gaskontrollerna som har varit under vatten.
• När anordningen används utan tillräcklig förbrännings- och ventilationsluft kan värmaren ge ut stora mängder av KOLMONOXID, en giftig gas utan lukt.
• Vissa personer - gravida kvinnor, personer med hjärt- eller lungsjukdomar, anemi, personer som är alkoholpåverkade, personer som befinner sig på hög höjd - påverkas mer av kolmonoxid än andra.
• När värmaren placeras på marken måste du se till att marken är jämn och alla föremål bör åtminstone befinna sig 24 tum (60.96 cm) från värmarens framsida. FLYTTA INTE ANORDNINGEN NÄR DEN ANVÄNDS. STÖTAR KAN AKTIVERA "TIP-OVER"-SÄKERHETSENHETEN. LÄMNA INTE VÄRMAREN OBEMANNAD ELLER I NÄRHETEN AV BARN SOM KAN FÅ VÄRMAREN ATT TIPPA ÖVER. ANVÄND ALDRIG VÄRMAREN NÄR DU SOVER!

WARNING FÖR ATT LUKTEN KAN FÖRSVAGAS

WARNING

Kvävningsfara

• Använd inte på oventilerade områden.
• Förbrännings- och ventilationsluften får inte blockeras.
• Tillräckligt med ventilationsluft måste förses för att tillfredsställa behoven för värmarens förbränningsluft.
• Se manualens specifikationsavsnitt, värmarens typskylt eller kontakta fabriken för att ta reda på vilka kraven är för värmarens ventilationskrav för förbränningsluft.
• Avsaknad av tillräcklig ventilationsluft leder till olämplig förbränning.
• Olämplig förbränning kan leda till kolmonoxidförgiftning som leder till allvarlig skada eller död. Symptom för kolmonoxidförgiftning kan vara huvudverk, yrsel och andningssvårigheter

GASBRÄNSLELUKT

Propangas (G31) och gas från butan-/propanblandning (G30+G31) har konstgjorda lukter för att upptäcka gasbränsleläckage. Om läckage uppstår bör du kunna känna lukten av gasbränslet. Eftersom propan (G31) väger mer än luft bör du känna doften av gas nedåt mot golvet. GASLUKTEN ÄR DIN SIGNAL FÖR ATT AGERA OMEDELBART!

• Vidta inte några åtgärder som kan antända gasbränslet. Använd inte några elektriska brytare. Dra inte ut eltillförsel eller skarvsladdar. Tänd inte några tändstickor eller andra antändningskällor. Använd inte din telefon.
• Få omedelbart ut alla ur byggnaden och området.

• Stäng alla ventiler för bränsletillförsel till alla gastankar eller propangasflaskor (G31), eller huvudventilen för bränsletillförseln som är placerad på mätaren om du använder naturgas.

• Propangas (G31) är tyngre är luft och kan slå sig ner på lägre ytor. Om du misstänker ett propanläckage, håll borta från alla lägre ytor.

• Använd din grannes telefon och ring din gasbränsleleverantör och brandkären. Gå inte in i byggnaden eller området igen.
• Håll dig borta från byggnaden och området tills det anses säkert av brandmännen och din gasbränsleleverantör.
• TILL SIST, låt servicepersonal för gasbränslet och brandmännen leta efter utströmmande gas. Se till att de luftar ut byggnaden och området innan du återvänder. Korrekt utbildad servicepersonal måste reparera eventuella läckage, leta efter andra läckage och sedan starta om anordningen.

LUKTEN FÖRSVAGAS - INGEN LUKT UPPTÄCKS

• Vissa personer saknar ett bra luktsinne. Vissa personer känner inte lukten av konstgjorda kemikalier som har lagts till propangasen (G31). Du måste veta om du kan känna lukten av dessa bränslegaser.
• Lär dig att känna igen lukten av propangas (G31). Lokala handlare av propangas (G31) kommer gladeligen att förse dig med en skrapa-och-lukta-broschyr. Använd den för att bekanta dig med bränslegasens lukt.
• Rökning kan försämra ditt luktsinne. Om du spenderar tid runt en viss lukt kan detta påverka din känslighet för en särskild lukt. Lukter som finns närvarande i byggnader för djur kan dölja gaslukten.
• Luktämnet i propangas (G31) saknar färg och intensiteten av dess lukt kan avta under vissa omständigheter.
• Om det är ett underjordsläckage kan gasens rörelse genom jorden filtrera luktämnet.
• Propangasens (G31) lukt kan skilja sig i intensitet på olika nivåer. Eftersom propangas (G31) väger mer än luft kan det finnas starkare lukter på lägre nivåer.
• Var alltid extra uppmärksam över minsta gaslukt. Om du fortsätter att upptäcka gaslukter, oavsett hur stark, behandla den som ett allvarligt läckage. Agera omedelbart såsom förklaras ovan.

VIKTIGT - VÄRDEFULLA PUNKTER ATT KOMMA IHÅG!

• Propangas (G31) eller butan-/propanblandning (G30+G31) har en utmärkande lukt. Lär dig att uppmärksamma dessa lukter. (Se avsnitten Gasbränslelukt och Lukten försvagas, ovan)
• Även om du inte är utbildad att underhålla och reparera värmaren bör du ALLTID uppmärksamma lukten från propangas (G31) och naturgas.
• Om du inte är utbildad att reparera och underhålla propangas (G31) eller butan-/propanblandning (G30+G31) bör du inte försöka att starta värmaren, underhålla, reparera eller göra några ändringar på värmaren, på gasbränslesystem med propan (G31) eller butan-/propanblandning (G30+G31).
• Att göra återkommande lukttest runt värmaren eller värmarens fogar; d.v.s. slang, anslutningar etc., är alltid väldigt bra säkerhetspraxis. KONTAKTA OMEDELBART DIN LEVERANTÖR AV GASBRÄNSLE om du känner minsta lukt av gas. VÄNTA INTE!

ALLMÄN INFORMATION:

• Den här värmaren kan användas inomhus, i mindre fritidsutrymmen som kan möjliggöra förbränningsluft och ventilation, såsom tält, kabiner, fiskestugor och slutna verandor. Den kan användas inomhus för nöduppvärmning om den är ansluten till en 465 grams engångspropanflaska (G31) ELLER 450 grams flaska med butan-/propanblandning (G30+G31), och kan användas inomhus i kommersiella utrymmen som möjliggör förbränningsluft och ventilation, såsom konstruktionsvagnar eller tillfälliga arbetsplatser.
  Obs: Värmaren kan användas utomhus men kan komma att stängas av olägligt p.g.a. särskilda vindtillständ.
• När värmaren är kall eller i rumstemperatur tar det några minuter för brännarens platta att bli ljusorange. Detta är vanligt och värmaren fungerar som den ska. Om brännarens platta är flammande bör du stänga av värmaren och ringa en kvalificerad servicetekniker.
• När enheten är tänd bör det finnas en kvarts tum (1/4"- .635 cm) utrymme runt kaklet som inte kommer att bli ljusorange. Detta är normalt.
• När du använder värmaren för första gången kan den översta delen av reflektorn missfärgas. Detta är vanligt och du behöver inte oroa dig.
• När du använder värmaren 2133 m över havsnivå kommer enheten eventuellt inte att brinna lika ljust som på lägre höjder. Detta är normalt. På högre höjder stängs värmaren eventuellt av. Om detta inträffar bör du förse den med frisk luft och vänta i 5 minuter innan du tänder den igen. P.g.a. lokala atmosfäriska villkor kommer värmaren eventuellt inte att tändas igen.
• Driftstiden varierar beroende på värmarens inställningar och storleken på tillförselflaskan. • Upp till 3 till 6 timmar med en 465 grams propanflaska (G31) eller 3 till 6 timmar med en 450 grams 70/30 flaska med butan-/propanblandning (G30+G31). Upp till 48 till 110 timmar med en 5-kilosflaska (baserade på "HI"- och "LO"-inställningar). P.g.a. propagasens (G31) egenskaper kan körtiden ibland reduceras kraftigt när den används oavbrutet i temperaturer under 20 F (-7 Celsius).
• Den här värmaren är utrustad med en säkerhetsbrytare mot att tippa över. Olägliga avstängningar kan inträffa om enheten stöts till eller flyttas. Tänd värmaren igen om detta inträffar.
• P.g.a. de mindre tankarnas naturliga drift kan tanken kondenseras och droppa ned på ytan under värmaren. Ibland kan denna kondensering frysa p.g.a. den extrema kylan som orsakas när propagasen (G31) avdunstar. Detta är vanligt och du behöver inte oroa dig.

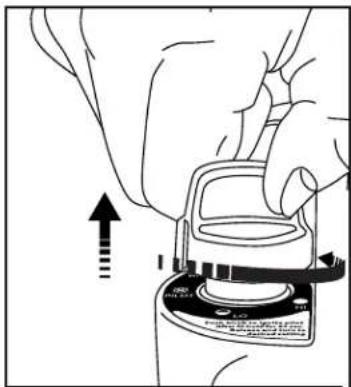

TÄNDNING / BRUKSANVISNINGAR FÖR ANVÄNDNING MED EN 465 grams ENGÅNGS- PROPANFLASKA (G31) ELLER EN 450 grams 70/30 FLASKA MED BUTAN/ PROPANBLANDNING (G30+G31):

WARNING: Kontrollera alltid att det inte finns damm, smuts och avlagringar på värmarens propanflaska och anslutningar

för propan/butan innan du sätter fast propanflaskan. Använd inte om toppen av flaskan är skadad, punkterad eller försämrad.

SÄTT ALLTID FAST ELLER FRIGÖR FLASKAN UTOMHUS UNDAN FRÅN LÅGOR, ANDRA ANTÄNDNINGSKÄLLOR OCH ENBART NÄR VÄRMAREN ÄR KALL NOG ATT VIDRÖRA. RÖK ALDRIG NÄR DU SÄTTER FAST ELLER FRIGÖR PROPANFLASKAN ELLER VID FJÄRRANSLUTNINGAR.

- Använd 16.4 oz. (1 lb./465 g) engångspropanflaskor som paras ihop med nr 600 ventilanslutningar eller butan-/propanblandningar (70/30) (G30+G31) som är gångade med 7/16- 28 ENEF-2B.

- Kontrollera att tätningarna (mellan anordningen och gasflaskan) är på plats och i gott skick innan du ansluter gasflaskan. Figur 4. Använd inte en anordning som har skadade eller slitna tätningar. Använd inte en anordning med läckage, som är skadad eller som inte fungerar ordentligt.

• Se till att reglagevredet är i "OFF"-läge Oe figur 1.
• Användning med propan: Snurra regulatorn utåt för att göra det lättare att installera tanken. Skruva 465 grams engångspropanflaskan medsols (från botten) på den bärbara värmaren tills den sitter åt; se figur 2. ANVÄND INTE gångat tätningsmaterial på den här anslutningen.
• Användning med butan-/propanblandning (G30+G31): Skruva mässingsadaptern medsols på den bärbara

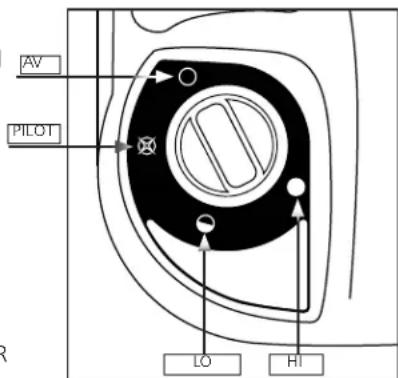

Figur 1: Reglagevrede

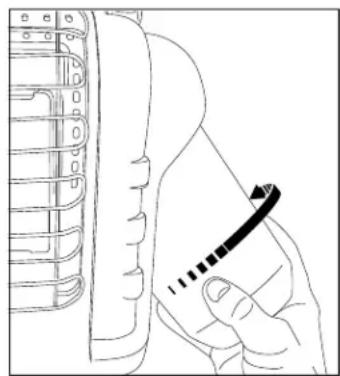

Figur 2: Sätt fast bränsletanken

värmeregulatorn (från botten) tills den sitter åt. Se figur 4. Använd inte gångat tätningsmaterial på den här anslutningen. Skruva flaskan för butan-/propanblandningen (G30+G31) på adaptern (medsols) och så fort axeln på adaptern börjar vridas är flaskan ansluten. Montera sedan flaskan på stället.

- Kontrollera om det finns läckage på adapter- och flaskanslutningarna med tvålvatten, på den gångade anslutningen under det välvda plastskyddet där flaskan skruvas på regulatorn. SE VARNING! PÅ DET VÄLVDA PLASTSKYDDET.

- Vrid reglagevredet motsols till "PILOT"-läget och håll nedtryckt för att starta; se figur 1 och figur 3.

- Om värmaren inte startar; håll nedtryckt i ungefär 30 sekunder; släpp och håll ner igen. Upprepa tills piloten tänds.

- När pilotlågan tänds, håll ner i 30-60 sekunder och släpp sedan vredet.

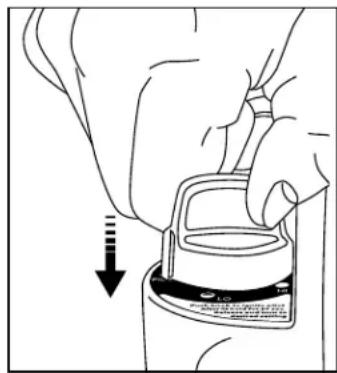

Figur 5: "Släpp vredet".

Vredet bör återgå till fullt utsträckt läge; för att använda värmaren, tryck ner vredet lätt och sväng försiktigt för att läsa i "HI"-läget för att tända brännarens platta. Lämna på "HI"-läget för att brännarens platta är ljusorange. Figur 5

OBS! Uppflamningar är vanliga när anordningen tänds för första gången. Håll ditt ansikte och brännbara föremål borta från anordningen.

- Efter att brännarens plattan har blivit ljusorange, justera värmen genom att vrida reglagevredet till önskat läge ("LO" eller "HI" -inställning) Figur 1.

Warning:

ANVÄND INTE VÄRMAREN OM INTE REGLAGEVREDET ÄR LÄST I "HI" 📄LO" EIGR "PILOT" LÄG∅ LÄT ALDRIG VREDET VARA MELLAN LÄSTA LÄGEN. DETTA KAN RESULTERA I DÅLIG FÖRBRÄNNING OCH HÖGA KOLMONOXIDNIVÅER.

- För att stänga av värmaren, tryck ner reglagevredet lätt

och vrid det medsols till "OFF" © get.

- WARNING: Tillgängliga delar kan bli väldigt heta. Skyddet på den här anordningen motverkar risk för brand eller skada och inga delar bör avlägsnas permanent. NOTERA ATT DET INTE ÄR ETT FULLSTÄNDIGT SKYDD FÖR BARN ELLER HANDIKAPPADE. Kyl ned ordentligt innan förvaring.

- Vrid vredet till "OFF" läge. Kontrollera att brännarna har släckts innan du kopplar ifrån gasflaskan.

- AVLÄGSNING AV PROPANFLASKAN (G31): Avlägsna flaskan från stället och vrid den motsols tills den har skruvats av helt från värmaren.

- AVLÄGSNING AV FLASKA MED BUTAN-/PROPANBLANDNING (G30+G31): Avlägsna flaskan från stället och vrid den motsols tills den har skruvats av helt från adaptern.

- När flaskan har avlägsnats kan butanadaptern skruvas loss motsols tills den har skruvats loss helt från värmaren.

- Använd, förvara eller avlägsna inte flaskan i närheten av brännbara föremål eller antändningskällor. Byt enbart ut flaskorna på en välventilerad plats, helst utomhus, undan från antändningskällor såsom öppen eld, piloter, elektriska eldar och andra människor.

- Propangasflaskor (G31) eller flaskor med butan-/propanblandning (G30+G31) MÅSTE KOPPLAS IFRÅN VÄRMA-REN NÄR DEN INTE ANVÄNDS! Se till att du kontrollerar

tätningarna innan du ansluter en ny gasflaska till anordningen.

Figur 6

UNDERHÅLL:

DU MÅSTE VARA FÖRSIKTIG OM AN- ORDNINGEN INTE HAR ANVÄNTS UNDER EN PERIOD:

Se alltid till att det inte finns brännbart material, bensin eller andra brännbara ångor och vätskor i närheten av värmaren.

Förvara värmaren, när den har kylts ned, i en väska med blixtlås eller andra förseglade dammfria platser mellan användningarna.

Håll alltid ventilationsområdena (slitsarna på värmarens över- och underdel) rengjorda.

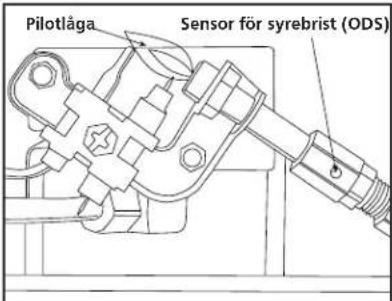

Inspektera tändlågan och brännaren regelbundet vid användning. Pilotlågan bör vara blå (inte gul) och kommer att sträcka sig bortom termoomkopplaren. Lågan kommer att omringa termoomkopplaren precis under munstycket, se figur 6.

En lätt gul läga kan uppstå när tändlågan och lägan från huvudbrännaren möts. Brännaren bör vara ljusorange (lätt blå färg runt gränsen och rödorange imma som syns på keramikplattan är acceptabelt) och utan en märkbar läga. En blå läga som kommer ut från toppen på keramikplattan förklarar att damm, ludd eller spindelnät har ackumulerats på insidan av höljet och huvudbrännaren. Om piloten är gul eller om brännaren har en märkbar läga behöver den

rengöras. Så här inspekterar du höljet och huvudbrännaren. Det är nödvändigt att undersöka brännarens mynning och venturibrännaren regelbundet för att se till att det inte finns några insektsbon eller spindelnät som kan ha ackumule-rats under tid. Om ett rör är tilltäppt kan detta leda till en brand.

1 Kyl ned värmaren helt innan du utför något underhållsarbete.
2 Avlägsna patronen från värmaren eller stäng AV gastillförseln vid fjärrflaskans ventil och koppla ifrån slangen från värmaren.
3 Avlägsna de (4) fyra skruvarna som säkerställer baksidans skydd till värmaren.
4 Sväng skyddet utåt från botten. Frigör från de 2 övre klämmorna. Lägg åt sidan.
5 Avlägsna brännarens (4) fyra lässkruvar och bränslelinje. Avlägsna brännaren från höljets baksida.
6 Se till att det inte finns damm, ludd eller spindelnät på insidan av höljet. Rengör, vid behov, insidan av höljet med en dammsugare eller med tryckluft. Skada inte några delar av höljet under rengöringen.
7 Undersök och rengör huvudbrännarens mynning (gängad på mynningshållaren). Mynninghållaren sitter fast på brännarens venturi med (2) två skruvar.
8 Undersök och rengör piloten (monterad på hållaren) med en dammsugare eller lufttryck genom pilotens hål som visas av pilarna i figur 6. VARNING: Använd aldrig nålar, trådar eller liknande cylindriska föremål för att rengöra piloten och undvik att skada den kalibrerade mynningen som kontrollerar gasflödet.
9 Använd tryckluft (max 30 psi) på brännarens keramikplattor och venturirör (ref. föremål 16) för att avlägsna damm, ludd eller spindelnät.
10 Återmontera huvudbrännarens mynningshållare på brännaren.
11 Ominstallera brännaren på värmarens hölje
12 Ominstallera bränslelinjen och kontrollera om det finns läckage.
13 Installera värmarens baksida..

• Gnistelektroden är trasig – ersätt ODS (sensor för syrebrist).
• Tändkabeln är eventuellt inte fastsatt på gnistelektroden, jordledaren är eventuellt inte fastsatt på ramen - sätt fast.
  • Tändkabeln är skadad – ersätt.
• Piezotändaren är felaktig- ersätt gasventilen.

Om gnistelektroden skapar en låga men piloten inte tänds. KONTROLLERA

- Ingen gas till värmaren – installera engångsflaskan eller anslut slangen och sätt på ventilen på fjärrflaskan.

• "PILOT"-läget är inte korrekt justerat – sätt reglagevredet för gas i "PILOT"-läget och tryck ner.
• Piloten blockeras av spindelnät eller smuts – rengör piloten, se UNDERHÅLL.

Om pilotlågan inte förblir tänd när vredet frisläpps. KONTROLLERA

- Kontrollera att vredet i "PILOT"-läget inte hålls helt nedtryckt eller hålls ned så länge att luften rensas ut från ledningarna.

- Pilotlågan omringar inte termoomkopplaren – rengör pilot, se UNDERHÅLL.

- Pilotenheten är felaktig – ersätt.

- Munstyckets brytarkablar är frånkopplade – anslut.

Om huvudbrännaren inte tänds.

KONTROLLERA

- Huvudbrännarens mynning är blockerad – rengör brännaren, se UNDERHÅLL.

Om värmaren fortsätter att stängas "AV" under vanlig drift. KONTROLLERA

• Piloten är blockerad – rengör pilot, se UNDERHÅLL.
• Se till att det finns en öppning för frisk luft som minst är 9 kvadrattum (15,24 kvadratcentimeter), (exempel 3" (7,62 cm) x 3"(7,62 cm) öppning).
• "Tip over"-brytaren är aktiverad från att stöta värmaren. Tänd igen
• Regulatorn är felaktig- ersätt regulatorn
• Intern förorening- ersätt reglerventilen och regulatorn.
• Ring tekniskt stöd för mer information.

LISTA ÖVER RESERVDELAR:
Nr.	Art# Beskrivning
1	32017 Vrede, Ventil, Säkerhet, Röd
2	32054 Venti, Enhet, Reglage
3	32015 Handtag, Baksida, Plast, Grå
4	32014 Handtag, Framsida, Plast, Grå
5	75198 Enhet, Regulator med stöd
6	33088 Kakel, Ersättningskit, H9BXDF
7	73403 Strömbrytare, "Tipover"
8	73896 ODS, Pilot, Enhet
9		15164 Butanadapter

GODKÄNDA MR. HEATER-TILLBEHÖR (säljs separat)
FÖREMÅL # BESKRIVNING
32008	5 ft. (1,52 m) PROPANSLANG (svivel 1"-20 M engångscylinder. Thd. X P.O.L. m/handhjul)(Rekommenderas att användas med bränslefilter.)
F273699	Bränslefilter (byt ut årligen)

Mr. Heater.

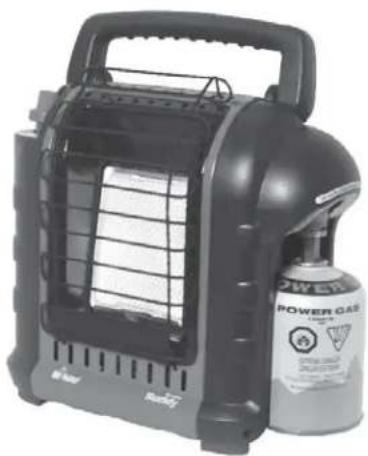

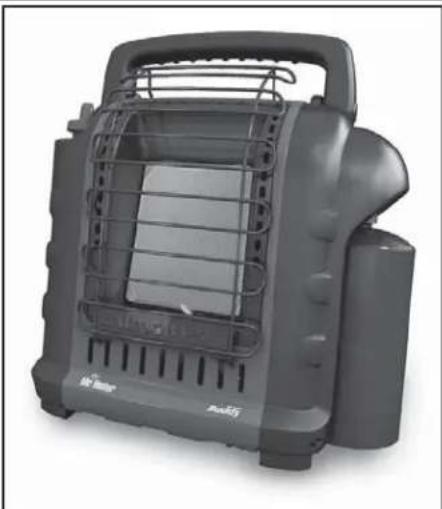

BRUKSANVISNINGAR OCH ÄGARMANUAL

Modell #

MH8BXDF

INKÖP: Tillbehör kan köpas på www.mrheater.com och av lokala handlare FÖR INFORMATION OM UNDERHÅLL, BESÖK: www.mrheater.com

Våra kontorstider är 08.00-17.00, måndag till fredag.

Du kan chatta med våra tekniska representanter på webbsidan: www.mrheater.com

Ange modellnummer, datum för inköp och problembeskrivning i all kommunikation.

Mr Heater, Inc garanterar värmare och tillbehör för materiella fel och utförandedefekter under en 1-års period från inköpsdatumet. Mr. Heater, Inc. kommer att reparera eller ersätta den här produkten gratis om den bevisligen är felaktig, inom en 1-års period, och returneras till återförsäljaren med inköpsbevis inom garantiperioden.

Mr. Heater, Inc. förbehåller sig rätten att när som helst göra ändringar, utan förvarning eller förpliktelser, i färger, specifikationer, tillbehör, material och modeller.

Säljs i följande länder:

PRODUKTREGISTRERING: Tack för ditt köp.

Gå till http://www.egiregistration.com för att registrera din produkt.

MR. HEATER, INC., 4560 W. 160TH ST., CLEVELAND, OHIO 44135 USA • 800-251-0001

Mr. Heater och Portable Buddy är registrerade varumärken som tillhör Enerco Group, Inc.

© 2015, Enerco/Mr. Heater. Med ensamrätt.

KÄYTTÖOHJEET JA KÄYTTÖOPAS
